前言
前两讲一直在讲"位姿"：机器人在哪、朝哪。可是 SLAM 的输入不是位姿，是传感器数据。对视觉 SLAM 来说，传感器数据就是一张张图像------每张图像是几十万到几百万个像素，每个像素是一个 0~255 的亮度值。从这堆数字到"机器人在哪"，中间隔着一个必须回答的问题：三维世界里的一个点，是怎么变成图像上某个位置的一个像素的？
这个问题的答案叫相机模型。它是一个确定的几何过程：光线从物体出发，穿过镜头，打在感光芯片上，芯片把光强量化成数字。如果我们能用数学写出这个过程，就能做两件事------正向：已知三维点和相机位姿，预测它会出现在图像的哪里；反向：已知它出现在图像的哪里，反推它在三维空间的位置（或至少是方向）。前者是后面所有"重投影误差"的基础，后者是三角测量和建图的基础。
这一讲还要回答一个相机模型本身回答不了的问题：**深度从哪里来。**一张照片把三维压成了二维，丢掉了一个维度------沿着视线方向的距离。单目相机天生不知道物体离它多远。要把这个维度找回来，要么用两只眼睛（双目），要么主动打光去测（RGB-D），要么靠相机自己运动起来从不同角度看（单目 SLAM 的办法，第 7 讲）。这一讲讲前两种。
最后，这一讲会用 OpenCV 做几个实践：读图、访问像素、去畸变、从双目图像算点云、把多帧 RGB-D 拼成一张地图。这些实践不难，但它们建立的直觉------"图像在内存里是什么样"、"深度图的一个像素值代表多少米"、"点云是怎么拼起来的"------是后面写任何视觉代码的前提。
第一章 针孔相机模型
1.1 小孔成像
最简单的相机模型就是初中物理的小孔成像：在一个暗箱前壁开一个小孔，物体发出的光线穿过小孔，在后壁成一个倒立的像。
把这个装置抽象成几何。建立相机坐标系 O-x-y-z：原点 O 是小孔（光心），z 轴指向相机正前方（光轴方向），x 轴向右，y 轴向下------注意是向下，这和图像坐标的约定一致。后壁（成像平面）与光轴垂直，距离光心的距离是 f，叫焦距。
空间中一点 P = X, Y, Z，它发出的光线穿过 O，打在成像平面上的 P′ = X′, Y′, Z′。由于成像平面在 z = −f 处，Z′ = −f。看 X 方向上的相似三角形：
Z / f = −X / X′ = −Y / Y′负号来自成像是倒立的。这个负号在数学上很烦人，所以通常做一个处理：把成像平面对称地搬到相机前方 z = +f 处。这样像就是正立的，负号消失，几何关系不变：
Z / f = X / X′ = Y / Y′整理得
X′ = f X / Z
Y′ = f Y / Z这就是针孔模型的核心：**三维点的坐标除以它的深度 Z，再乘以焦距，就是它在成像平面上的位置。**除以 Z 这一步是整个相机模型的灵魂------它是非线性的，也是"深度丢失"的根源：X 和 Z 同时放大两倍，X′ 不变。
1.2 从成像平面到像素
成像平面上的 P′ 还是用米（或毫米）为单位的物理坐标。真正的图像是一个像素阵列，所以还要做一步转换。
像素坐标系 o-u-v 定义在成像平面上：原点 o 在图像左上角，u 轴向右，v 轴向下。它和成像平面坐标的区别有两点：一是原点不同（成像平面坐标原点在光轴与平面的交点，像素坐标原点在左上角），二是单位不同（一个是米，一个是像素）。所以从 P′ 到像素 u, v 要经过一次缩放和一次平移：
u = α X′ + cx
v = β Y′ + cyα、β 的单位是"像素/米"，表示每米物理长度对应多少个像素（由感光芯片的像元尺寸决定，通常 α ≈ β 但不完全相等）；cx、cy 的单位是像素，是光轴与成像平面交点在像素坐标系下的位置，理想情况下是图像中心，实际会有偏差。
把 1.1 节的式子代进来，并令 fx = α f、fy = β f：
u = fx · X / Z + cx
v = fy · Y / Z + cy现在 fx、fy 的单位也是像素。这四个数 fx、fy、cx、cy 叫相机的内参（intrinsics），它们由相机出厂时决定，使用过程中不变（除非你调焦或换镜头）。一台相机买回来，第一件事是用标定板把这四个数标出来；SLAM 数据集都会给出它们。
1.3 内参矩阵
上面的式子里有一个除以 Z，不是线性的。用上一讲的齐次坐标技巧可以把它写成矩阵形式。把像素坐标写成齐次的 u, v, 1，并在两边乘上 Z：
┌ u ┐ ┌ fx 0 cx ┐ ┌ X ┐
Z · │ v │ = │ 0 fy cy │ │ Y │ ≜ K P
└ 1 ┘ └ 0 0 1 ┘ └ Z ┘中间这个 3×3 矩阵 K 叫内参矩阵。你可以验证：右边乘出来第三行就是 Z，前两行是 fx X + cx Z 和 fy Y + cy Z，除以 Z 正好是 u 和 v。
习惯上把左边的 Z 挪到右边，写成
p_uv = (1/Z) K P读法是：三维点 P 先乘以 K，再除以深度 Z，得到齐次像素坐标。有时也省略那个 1/Z，直接写 p_uv = K P，这时等号的含义是"在相差一个尺度因子的意义下相等"，齐次坐标允许这样做。
1.4 加上外参：从世界系到像素
上面的 P 是相机坐标系 下的坐标。路标点在地图里是以世界坐标系存的，叫 P_w。两者之间差一个相机位姿------就是前两讲一直在说的 T_cw：
P = T_cw P_w = R P_w + t把它代进投影公式：
Z p_uv = K (R P_w + t) = K T_cw P_w最后一个等号把 P_w 看作齐次坐标、T_cw 看作 4×4 矩阵，并隐含了"乘完之后取前三维"的操作------书里把这个过程叫"齐次坐标到非齐次坐标的转换"，公式里不写出来，读者要自己记得。
这个式子就是视觉 SLAM 的观测方程 ：给定相机位姿 T_cw（待估计的 x）和路标 P_w（待估计的 y），预测出像素位置 p_uv（观测 z）。相机位姿 T_cw 在这个语境下叫相机的外参 （extrinsics）。内参标定一次就固定；外参随着相机运动不断变化，SLAM 估计的就是外参。
1.5 归一化平面与深度丢失
把投影分成两步看，会更清楚。
第一步：把 P 除以 Z，得到
P_c = [X/Z, Y/Z, 1]这个点在 z = 1 的平面上，这个平面叫归一化平面，P_c 叫归一化坐标。它是"把三维点沿着视线方向推到距离光心 1 米处"的结果。
第二步：对归一化坐标乘 K，得到像素坐标。
这样拆开有两个好处。其一，归一化坐标与内参无关------不同的相机看同一个点，归一化坐标是一样的，只是最后乘的 K 不同；所以很多算法（对极几何、三角化）都在归一化平面上做，先把像素用 K⁻¹ 变回归一化坐标，算完再变回去。其二，它把"深度丢失"看得很明白：P = X, Y, Z 和 λP = λX, λY, λZ 的归一化坐标完全相同。一个像素对应的不是一个点，而是一条从光心出发的射线，射线上所有点都投影到同一个像素。单目相机只知道射线，不知道点在射线上的哪里。
1.6 畸变：真实镜头不是小孔
小孔不透光量太小，真实相机都用透镜。透镜带来两个后果：一是光线不再严格走直线，二是透镜与感光芯片装配时不可能完全平行。它们分别导致径向畸变 和切向畸变。

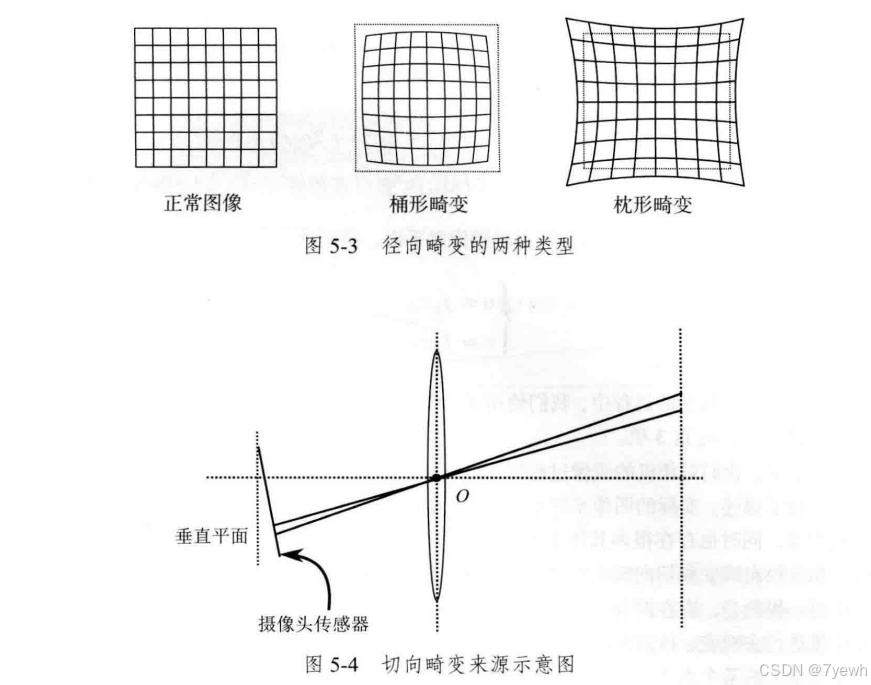

径向畸变 是透镜形状造成的：光线离光轴越远，弯折越厉害。表现为直线在图像边缘变弯------向外弯叫桶形畸变 （广角镜头常见），向内弯叫枕形畸变。由于它关于光轴对称，畸变量只和到光心的距离 r 有关，用 r 的多项式描述。
切向畸变是透镜与成像平面不平行造成的，它在切线方向上拉扯像点。
畸变在归一化平面上描述。设无畸变的归一化坐标是 x, y，r² = x² + y²，畸变后的归一化坐标是
x_distorted = x (1 + k₁ r² + k₂ r⁴ + k₃ r⁶) + 2 p₁ x y + p₂ (r² + 2 x²)
y_distorted = y (1 + k₁ r² + k₂ r⁴ + k₃ r⁶) + p₁ (r² + 2 y²) + 2 p₂ x y括号里是径向项，k₁、k₂、k₃ 叫径向畸变系数（普通镜头只用 k₁、k₂，鱼眼才需要 k₃）；后面两项是切向项，p₁、p₂ 叫切向畸变系数。这五个数和 fx、fy、cx、cy 一起构成相机的完整内参，标定时一起标出。
然后把畸变后的归一化坐标投影到像素：
u = fx x_distorted + cx
v = fy y_distorted + cy有了这个模型，处理畸变有两种策略。一种是先把整张图去畸变 ，之后所有算法都在无畸变图上跑，当成理想针孔相机；另一种是不动图像，只在用到特征点时把点的坐标去畸变。前者简单，视觉 SLAM 实践中最常用；后者省计算，ORB-SLAM 用的是它。
鱼眼和全景相机的畸变太大，上面的多项式模型不够用，要换成 MEI 模型或 Kannala-Brandt 模型（ORB-SLAM3 支持后者）。书里只提了一句，这里不展开。
1.7 小结：一个点的完整旅程
把这一章串起来，一个世界系三维点 P_w 变成像素的全过程是：
-
用外参变到相机系：P = R P_w + t；
-
除以深度得归一化坐标：P_c = X/Z, Y/Z, 1；
-
用畸变模型得畸变后的归一化坐标 x_d, y_d；
-
用内参变到像素：u = fx x_d + cx，v = fy y_d + cy。
第 1 步用了前两讲的东西，第 2~4 步是这一讲的东西。SLAM 的后端要优化的是第 1 步里的 R、t 和 P_w，而第 2~4 步在这个过程中是固定的函数。
第二章 深度从哪里来：双目与 RGB-D
2.1 双目相机：用视差测距
人靠两只眼睛判断远近，双目相机也是。两台一模一样的相机水平并排放置，光心距离叫基线 b。同一个空间点 P 在左右两张图上的成像位置不同------它在左图的横坐标是 u_L，右图是 u_R。由于右相机在左相机右边，P 在右图上会偏左，所以 u_R < u_L。两者之差
d = u_L − u_R叫视差（disparity）。
现在看几何。左右相机光心 O_L、O_R 和点 P 构成一个三角形，成像平面在光心前方 f 处。由相似三角形（书中图 5-6），
(z − f) / z = (b − u_L + u_R) / b = (b − d) / b整理得
z = f b / d深度与视差成反比：视差越大，物体越近。f 和 b 已知（标定得到），只要在右图里找到左图某像素对应的点、算出视差 d，就能得到深度。这就是双目测距的全部原理。
公式简单，难点全在"找到对应点"上。这个过程叫立体匹配，要在右图同一行上搜索与左图某像素最相似的位置------因为两相机已经做了"校正"（rectification），对应点一定在同一行，搜索从二维降为一维。但即便如此，在纹理重复（白墙、地砖）或无纹理的地方，匹配仍然经常出错。OpenCV 的 SGBM（半全局块匹配）是常用算法，计算量大，通常要靠 GPU 或 FPGA 才能实时。
双目还有两个固有限制。第一，视差是整数像素 （或亚像素插值后精度有限），而 z = fb/d，d 每变化 1 个像素，近处 z 变化很小、远处 z 变化很大。所以双目对远处物体的深度精度急剧下降，有效测距范围由基线决定------基线越长测得越远，但基线长了相机就大了，近处的物体又可能只在一边的视野里。第二，量化：d 最小是 1 像素，所以能测的最远深度是 f b / 1 = f b；更远的物体视差为 0，相当于无穷远。
2.2 RGB-D 相机：主动测距
双目靠算，RGB-D 靠测。RGB-D 相机在普通彩色相机旁边加一个深度传感器，主动向外发射红外光并接收回波，直接给出每个像素的深度。按原理分两类：
结构光（Structured Light）：投射一组已知图案的红外光斑到场景上，用红外相机拍下光斑在物体表面的变形，根据变形程度算出深度。本质上是把双目里"找对应点"这个难题用已知图案替代了。第一代 Kinect、早期 RealSense 用它。
飞行时间（Time-of-Flight，ToF）：向场景发射光脉冲，测量光从发出到被反射回来的时间，乘以光速除以二就是距离。第二代 Kinect、现在大多数手机上的深度相机用它。
RGB-D 的输出是一张深度图，和彩色图一一对应：彩色图 (u, v) 处的像素，在深度图同样位置存着它的深度（通常以毫米为单位、16 位无符号整数）。有了深度 Z，加上内参，就能把每个像素还原成相机系下的三维点：
X = (u − cx) · Z / fx
Y = (v − cy) · Z / fy这是针孔模型的反向使用。于是一张 RGB-D 图像直接给出一片带颜色的三维点云，不需要任何计算。
RGB-D 的缺点也很明确：红外发射功率有限，测距范围短 （几米以内）；阳光下的红外干扰 让它在室外基本不可用；透明、反光、吸光的材质（玻璃、镜子、黑色绒布）测不到或测错；深度图通常有不少空洞和噪声；相机本身比单目贵、大、耗电。所以 RGB-D SLAM 主要用在室内机器人和 AR 场景。
2.3 三种相机的对比
| 单目 | 双目 | RGB-D | |
|---|---|---|---|
| 深度来源 | 无（靠运动三角化，第 7 讲） | 左右视差计算 | 主动红外测量 |
| 尺度 | 未知（差一个全局缩放） | 已知（由基线给出） | 已知 |
| 计算量 | 小 | 大（立体匹配） | 小 |
| 室外 | 可 | 可 | 基本不可 |
| 测距范围 | --- | 由基线决定，远处精度差 | 几米以内 |
| 成本/体积 | 最低 | 中 | 高 |
单目 SLAM 的尺度不确定性是它独有的麻烦------上一讲的 Sim(3) 就是为它准备的。但单目便宜、小、功耗低，手机和无人机上几乎只能用它，所以单目 SLAM 一直是研究热点。
第三章 图像在计算机里是什么
3.1 图像是一个二维数组
一张灰度图在数学上是一个函数 I(x, y)：输入像素位置，输出亮度。在计算机里它就是一个二维数组，每个元素是一个 0~255 的整数（8 位无符号字符 unsigned char）。宽 w、高 h 的图像占 w × h 个字节。
两个容易搞混的约定：
坐标顺序。 数学上写 I(x, y)，x 是横坐标（列）、y 是纵坐标（行）。但二维数组是先行后列 存储的，访问时写 image[y][x]------先给行号再给列号。OpenCV 的 image.at<uchar>(y, x) 同样是 (行, 列) 顺序，而 cv::Point(x, y) 又是 (列, 行) 顺序。写代码时这里出错的概率极高，看到异常的转置图像就先查这个。
**原点与方向。**像素坐标原点在图像左上角，x（u）向右，y（v）向下。这和数学中 y 向上的习惯相反，和 1.1 节相机坐标系 y 轴向下的约定一致------相机模型里把 y 轴定义成向下，正是为了与图像坐标对齐。
内存上，图像是行主序连续存放的：第 0 行的所有像素、接着第 1 行的所有像素......所以按行遍历比按列遍历快得多（缓存友好），这在实时 SLAM 里不是小事。
3.2 三种常见图像类型
灰度图 ：每像素 1 字节，CV_8UC1。
深度图 ：每像素 2 字节无符号整数（unsigned short，CV_16UC1），单位通常是毫米，最大能表示 65535 mm ≈ 65 m，足够了。TUM 数据集的深度图乘了一个因子 5000，即像素值除以 5000 才是以米为单位的深度------读数据集时一定要查它的缩放因子。
彩色图 ：每像素 3 字节，分别是三个颜色通道。OpenCV 默认通道顺序是 B、G、R ，不是 RGB------这是历史遗留，和大多数其他库相反。CV_8UC3。用 image.channels() 可以查通道数。
3.3 OpenCV 基本操作
cv::Mat image = cv::imread(argv[1]); // 读图，默认读成 BGR 三通道
if (image.data == nullptr) { /* 文件不存在 */ }
image.cols, image.rows, image.channels() // 宽、高、通道数
cv::imshow("image", image); cv::waitKey(0);遍历像素的高效写法是用行指针：
for (size_t y = 0; y < image.rows; y++) {
unsigned char *row_ptr = image.ptr<unsigned char>(y); // 第 y 行首地址
for (size_t x = 0; x < image.cols; x++) {
unsigned char *data_ptr = &row_ptr[x * image.channels()];
for (int c = 0; c != image.channels(); c++) {
unsigned char data = data_ptr[c]; // 第 (y,x) 像素第 c 通道
}
}
}书里实测遍历一张 640×480 彩色图大约 10 ms 量级（取决于机器和优化等级），这是写实时视觉程序时要心里有数的基准。
cv::Mat 的拷贝陷阱 ：cv::Mat image_another = image; 不会 复制图像数据，两个变量指向同一块内存，改一个另一个也变。这是 OpenCV 为了避免大数组频繁拷贝的刻意设计（引用计数）。要真的复制必须用 image.clone()。这个坑和 Eigen "矩阵赋值就是深拷贝"的行为正好相反，两个库混用时特别容易出错。
3.4 实践：手写去畸变
书的 5.3.2 节不用 OpenCV 的 cv::undistort，而是手写去畸变过程，目的是让读者亲手走一遍 1.6 节的公式。思路是反向映射：
-
新建一张和原图同样大小的空图，作为去畸变后的图；
-
对去畸变图的每一个像素 (u, v)：
-
用内参变回归一化坐标：x = (u − cx)/fx，y = (v − cy)/fy；
-
用畸变模型算出它加上畸变后会在哪：x_d、y_d；
-
用内参变回像素：u_d = fx x_d + cx，v_d = fy y_d + cy；
-
去原图的 (u_d, v_d) 处取像素值（取整或双线性插值），填到去畸变图的 (u, v)。
-
为什么是"去畸变图的每个像素去原图找"，而不是"原图的每个像素算它该去哪"？因为后者会在目标图上留下空洞（多个原像素映到同一处、有些位置没人映）。反向映射保证目标图每个像素都有值。这是图像几何变换的通用做法，后面光流和直接法的图像变形也是这样。
第四章 实践：从图像到三维
4.1 双目：从视差到点云
书的 5.4.1 节用一对双目图像（来自 KITTI 数据集，已校正）生成点云：
-
用
cv::StereoSGBM计算视差图。几个关键参数：minDisparity和numDisparities限定搜索范围（后者必须是 16 的倍数），blockSize是匹配窗口大小，P1、P2是平滑惩罚。参数需要按场景调，书给的一组是经验值。 -
SGBM 输出的视差是放大了 16 倍的定点数，要除以 16 转成浮点。
-
对每个视差有效（d > 0 且在范围内）的像素，先算深度 z = f b / d，再用 2.2 节的反投影公式得到 X、Y，与灰度一起存为一个点。
-
用 Pangolin 显示点云。
视差图里会有大片无效区域（黑色）------无纹理或遮挡处匹配不到。这是双目的常态，不是 bug。
4.2 RGB-D：多帧点云拼接
书的 5.4.2 节是整讲最接近 SLAM 的一个实践：有 5 对彩色图和深度图，以及每帧对应的相机位姿 T_wc（TUM 格式，四元数实部在后，用 Eigen::Isometry3d 或 Sophus::SE3d 存），把 5 帧的点云拼成一张全局地图。
对第 i 帧的每个像素 (u, v)：
-
读深度 d = depth(v, u)，为 0 表示无效，跳过；
-
相机系三维点：Z = d / 5000（TUM 缩放因子），X = (u − cx) Z / fx，Y = (v − cy) Z / fy；
-
变到世界系：P_w = T_wc,i · X, Y, Z；
-
取彩色图同位置的 BGR 值作为颜色，存入全局点云。
5 帧全部处理完，全局点云就是这五个视角拼起来的场景。这个实践的意义在于：它就是 SLAM 中"建图"那一环的最简版本------如果位姿是对的，点云就能严丝合缝地拼起来；如果位姿错了，墙会出现两层、桌子会错位。书给的位姿是真值，所以拼出来很干净；到了第 12 讲，位姿换成 SLAM 自己估计的，你就能直观地看到估计误差长什么样。
它也示范了"相机系 → 世界系"的方向：这里用的是 T_wc（相机到世界），因为我们手上是相机系的点、要去世界系。如果数据集给的是 T_cw，要先求逆。这是上一册 2.6 节的内容在实际代码里的样子。
第五章 预告：投影函数的雅可比
上一讲推出了"相机系三维点对位姿的导数"：∂(T p)/∂δξ = I, −q\^（取前三行）。这一讲的投影函数提供了雅可比链条的另一半------像素坐标对相机系三维点的导数。
设相机系点 P = X, Y, Z（已去畸变，或假设无畸变），像素
u = fx X / Z + cx
v = fy Y / Z + cy对 X、Y、Z 分别求偏导（注意 Z 在分母上）：
┌ fx/Z 0 −fx X/Z² ┐
∂[u, v] / ∂P = │ │ （2×3）
└ 0 fy/Z −fy Y/Z² ┘把它和上一讲的 3×6 矩阵 I, −P\^（P 对 δξ 的导数，取前三行）链式相乘，就得到像素对位姿的 2×6 雅可比：
∂[u, v] / ∂δξ = ( ∂[u, v]/∂P ) · ( ∂P/∂δξ ) = (2×3) · (3×6) = 2×6这个 2×6 矩阵是第 7 讲 PnP 的 BA 解法和第 9 讲 BA 的核心，书会在 7.7.3 节把它完整写出来。这里先把它的来源说清楚：它是"投影"和"位姿变换"两步各自雅可比的乘积，前者来自这一讲，后者来自上一讲。
同样地，像素对路标点世界坐标 P_w 的导数是 (∂u, v/∂P) · R，因为 P = R P_w + t，∂P/∂P_w = R。这个 2×3 矩阵是 BA 里优化路标点时用的。
至此，视觉 SLAM 几何部分的全部构件都齐了：位姿（第 3 讲）、位姿的导数与更新（第 4 讲）、观测模型及其导数（第 5 讲）。下一讲（第 6 讲）讲优化器本身------有了残差和雅可比之后，高斯牛顿和 LM 怎么一步步把误差压下去。
