现代智能雷达技术14——算法（0）

如果说地面雷达是在"钓鱼"（坐着不动，等鱼上钩），那么机载雷达就是在"骑马射箭"（自己飞得飞快，还要打中飞得飞快的目标）。

机载雷达面临的最大噩梦不是敌人，而是大地。当你向下看时，高速运动的载机让静止的大地变成了狂暴的杂波洪流。

4.1 下视风暴：当大地也开始"奔跑"

对于地面雷达，地杂波（山、树、建筑）是静止的，多普勒频率为零。我们用简单的 MTI 滤波器切掉零频就能搞定。

但对于机载雷达（Airborne Radar），情况完全变了。

几何关系 ：
- 飞机以速度 VpVp 飞行。
- 正前方（机头方向）的地面，相对速度是 −Vp−Vp（快速靠近）。
- 正后方（机尾方向）的地面，相对速度是 +Vp+Vp（快速远离）。
- 侧面（机翼方向）的地面，相对速度是 00。
多普勒公式 ： $f_d(\\theta) = \\frac{2 V_p}{\\lambda} \\cos \\theta$ 其中 θθ 是波束指向与速度矢量的夹角。
杂波谱的形状 ：
- 地杂波不再是一根零频的细线，而是在频域上铺开成了一个宽带信号，范围覆盖 $-2Vpλ,+2Vpλ$ $-λ2Vp,+λ2Vp$ 。
- 这就好比：你在高速公路上开车，路边的树虽然没动，但在你眼里，它们都在飞速后退。

主瓣杂波 (Mainlobe Clutter) ：
- 雷达主波束照射到的地面区域。
- 能量极强（甚至比目标强 60dB）。
- 多普勒频率取决于当前波束指向 θ0θ0。
- 危害：如果目标的速度刚好和主瓣杂波的速度重合（比如迎头飞来的敌机，或者同速同向的友机），目标就会被主瓣杂波完全淹没。这是物理上的**"盲区"**。
旁瓣杂波 (Sidelobe Clutter) ：
- 天线旁瓣照射到的所有地面。
- 能量较弱，但覆盖了整个多普勒频段。
- 危害：低速目标（如地面坦克、直升机）的回波往往落在旁瓣杂波区。如果不处理，雷达就看不见慢速目标。

总结：

机载下视雷达面临的是一场**"杂波风暴"。
传统的 1D 信号处理（仅在时域或仅在频域滤波）已经失效了。因为杂波在空域（角度）和频域（速度）上是强耦合**的------不同角度的杂波有不同的速度。

为了在风暴中看清目标，我们必须升维，引入空时二维处理 。这就是下一节 STAP 技术的由来。

面对"下视风暴"，传统的 1D 滤波（只看空域或只看时域）已经失效。我们必须把眼光放宽，在**"空域-时域"**的二维平面上寻找杂波的漏洞。

这就是 STAP (Space-Time Adaptive Processing) ------ 机载预警雷达（如 E-2D、空警-2000）的核心绝技。

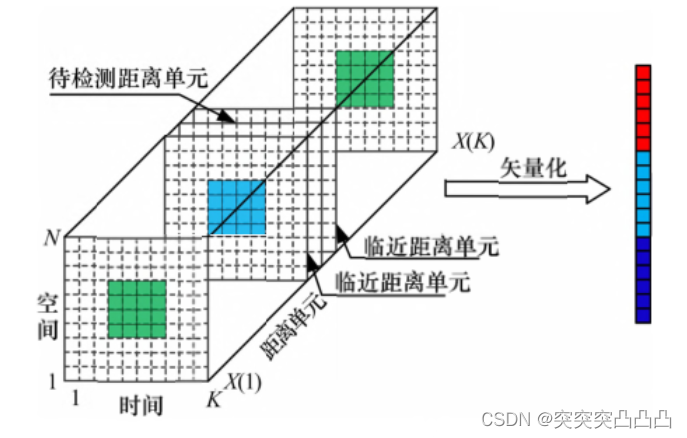

如果我们把机载雷达接收到的回波数据画在二维平面上：

我们会发现，地杂波并不是铺满整个平面的，而是集中在一条斜线上。

传统方法 ：
- 空域滤波 (波束形成)：在角度轴上切一刀。切不干净，因为旁瓣杂波会漏进来。
- 时域滤波 (MTD)：在多普勒轴上切一刀。切不干净，因为主瓣杂波很宽。
STAP 方法 ：
- 构造一个二维的凹坑（滤波器响应）。
- 这个凹坑的形状，精确地沿着杂波脊的走向挖下去。
- 效果：杂波脊被挖掉了，而除了脊线以外的大片空白区域，都是我们可以探测目标的"自由空域"。
- 神来之笔：即使是一个慢速目标，只要它的 (角度, 速度) 坐标没有落在脊线上，STAP 就能发现它！这就是著名的**"检测慢速目标"**能力。

STAP 虽然好，但计算量是天文数字。

全空时 STAP ：假设有 NN 个阵元，MM 个脉冲。协方差矩阵的大小是 (NM)×(NM)(NM)×(NM)。求逆运算量是 O((NM)3)O((NM)3)。
- 对于 N=100,M=64N=100,M=64，矩阵维数是 6400×64006400×6400。实时求逆是不可能的。
降维算法 ：
- JDL (Joint Domain Localized)：先做波束形成和多普勒滤波，把数据变换到"波束-多普勒"域，然后只在局部的小邻域内做 STAP。
- 3DT (Third Dimension Technique)：把 STAP 分解为三个 1D 处理步骤。
- 效果：将计算量降低了几个数量级，使其在工程上可实现。

总结：

STAP 是雷达信号处理皇冠上的明珠。它利用了地杂波在空时二维上的耦合特性，变废为宝，把原本无解的下视探测问题，变成了一个几何切割问题。

机载雷达除了在空中"打空战"（Air-to-Air），还肩负着重要的对地任务（Air-to-Ground）。

这两种模式------SAR (地图测绘) 和 GMTI (地面移动目标指示)，让战机具备了"透视迷雾、掌控战场"的能力。

机载 SAR 与我们在第二篇讲的原理一致，但在应用上更强调实时性 和多分辨率。

DBS (Doppler Beam Sharpening - 多普勒波束锐化) ：
- 这是 SAR 的"青春版"。
- 原理：利用天线波束内不同角度地面的多普勒频率差异，把一个宽波束切分成几十个窄波束。
- 应用：战机在数十公里外，快速生成一张分辨率约为 10~30 米的地面地图。用于导航、寻找大地标（如桥梁、机场）。
聚束 SAR (Spotlight SAR) ：
- 雷达像聚光灯一样，死死盯着地面上一小块区域（天线随动）。
- 效果：合成孔径极长，分辨率极高（< 0.3 米）。能看清地面停放的车辆型号，甚至数清履带轮。

SAR 是看静止的房子，GMTI 是看移动的坦克/卡车。

难点：
- 地面车辆速度很慢（10~20 m/s），多普勒频移很小，极易淹没在地杂波中。
- 这就回到了 STAP 的主场。
VSAR (Velocity SAR) ：
- 这是一种高级的 GMTI。
- 它不仅能发现目标，还能把移动的目标重定位回 SAR 地图的正确位置上。
- 现象：在普通 SAR 图像里，移动的火车会跑出铁轨（因为多普勒频移导致了定位误差）。VSAR 能把它"抓"回来，贴在铁轨上。

总结：

现代机载火控雷达是多功能的。
