评价一颗 4 位电平收发器，最容易把它当成"半颗 8 位"草草带过。但 ASC4T245S 在 4 位里藏了一个 8 位器件没有的灵活度：它把 4 位拆成两组完全独立的 2 位，每组各有自己的 DIR 与 OE#，而且所有控制脚的电平基准统一挂在 VCCA 上。这意味着一颗芯片可以同时服务两条方向不同的 2 位总线，也能在电源时序未稳时靠 Ioff 把两个电源域彻底隔开。ASC4T245S 是国科安芯的 4 位双电源同相总线收发器，VCCA/VCCB 各 1.65～5.5 V，输出 ±32 mA 驱动，QFN16 封装，属商业航天级抗辐照产品。本文以"两组独立 + 控制挂靠 VCCA + 局部断电隔离"为主线，把这笔账算清楚。
一、两组独立 2 位：一颗当两颗用
ASC4T245S 内部是两组互相独立的 2 位收发器。第 1 组由 1DIR、1OE# 控制 1A1/1A2 与 1B1/1B2；第 2 组由 2DIR、2OE# 控制 2A1/2A2 与 2B1/2B2。每组独立工作：OE# 拉低激活，DIR 决定方向（DIR=0 时 B 数据送向 A，DIR=1 时 A 数据送向 B）。关键在"独立"二字------两组 DIR 可以一高一低，于是第 1 组数据 A→B、第 2 组数据 B→A 同时成立，一颗 4 位收发器直接实现"两线下行、两线上行"的 4 线双向总线，无需软件方向仲裁、无需外部换向逻辑。对照 8 位单 DIR/OE 的 8T245S：8 位只能整体同向或整体三态，半对向是它的盲区；ASC4T245S 在中等宽度下给出了细粒度控向。
二、关键参数与性能边界
|--------------|-----------------------------------------------------------------|------------------|
| 参数 | 手册数值 | 工程含义 |
| 电源 VCCA/VCCB | 各 1.65～5.5 V，彼此独立 | 两侧电压域可不同、可任意顺序上电 |
| 分组结构 | 2 组 × 2 位，各 DIR + OE# 独立 | 一颗当两颗 2 位收发器用 |
| 方向 / 隔离 | OE#=L 激活，DIR 定方向；OE#=H 全 Hi-Z | 三态隔离由 OE# 控制 |
| 驱动 IOL/IOH | 1.65 V ±4 mA；2.3 V ±8 mA；3 V ±24 mA；4.5 V ±32 mA | 强驱动，可直带小负载 |
| VOH / VOL | 3 V/24 mA：VOH≥2.4 V、VOL≤0.55 V；4.5 V/32 mA：VOH≥3.8 V、VOL≤0.55 V | 标准 CMOS 输入余量充足 |
| 传播延时 tpd | 0.5～24.5 ns（随电压）；同压 3.3 V 0.7～15.6 ns | 决定单向吞吐上限 |
| 使能 / 禁用 | tPZH/tPLZ 12～41 ns | 换向死区的主要来源 |
| 控制脚基准 | DIR/OE 参考 VCCA（VIH=0.7×VCCA，VIL=0.3×VCCA） | 驱动电平按 VCCA 设计 |
| 局部断电 Ioff | ±2 μA（全温） | 掉电侧不倒灌、不漏电 |
| 静态电流 | ICCA/ICCB ≤8 μA，合并 ≤20 μA | 常备使能几乎不耗电 |
| 输入电容 | CI 4 pF，CIO 8.5 pF | 与源阻抗共同决定建立时间 |
| ESD | HBM ±2000 V；CDM ±1500 V；MM ±200 V | 装配与现场余量 |
| 抗辐照 | TID ≥ 100 krad(Si)；SEU/SEL ≥ 37 MeV·cm²/mg | 商业航天级 |
| 封装 / 温度 | QFN16 / −55～+125 ℃ | 小占位，四边焊盘散热好 |

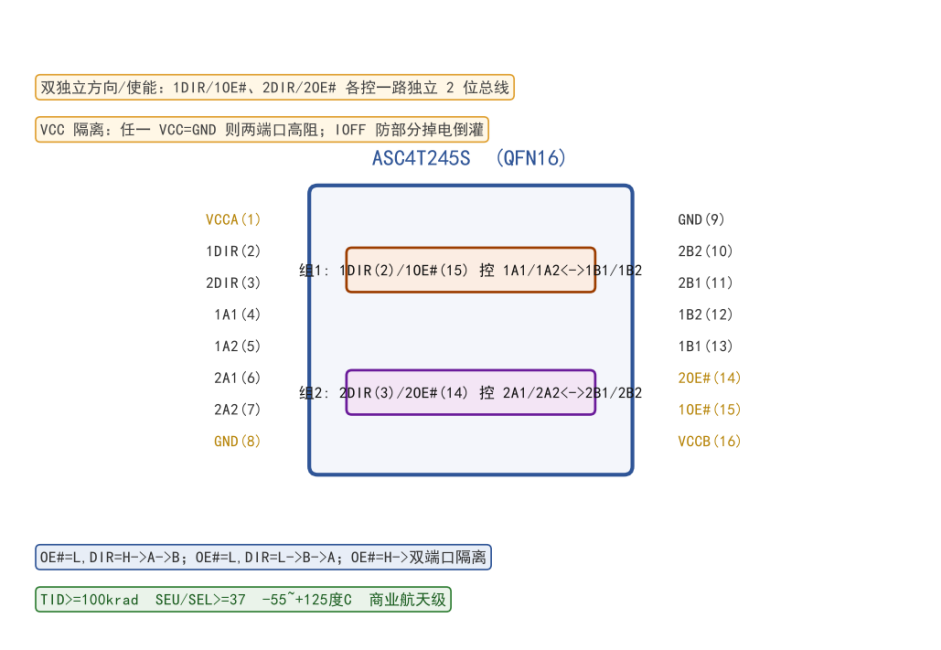

图：ASC4T245S 架构
分组灵活账。 两组 DIR 一高（A→B）一低（B→A），一颗芯上即可同时跑"下行 + 上行"，免掉软件换向仲裁。代价是控制脚多两根（1DIR/2DIR/1OE/2OE 共四根），但对"两条方向不同的窄总线"场景，省下的是整整一颗器件与一段换向时序。
驱动与扇出账。 3.3 V 供电下每脚 ±24 mA，灌 24 mA 时 VOL≤0.55 V：相对 3.3 V 域的 VIL≤0.99 V，仍留 0.44 V 噪声余量，可直驱小指示灯或继电器线圈；若每路负载吸 2 mA，按 24 mA 计扇出约 12 路同类输入。4.5 V 下 ±32 mA 更充裕。
延时与换向账。 同压 3.3 V 下 tpd 最大 15.6 ns，单 bit 吞吐的理论周期下限约 31 ns（≈32 MHz）；但 OE# 切换 tPZH 最大 41 ns，异步换向须满足"禁用 → 换向 → 使能"总间隔 > tPLZ(max)+tPZH(max)+tpd(max) ≈ 41+41+15.6 ≈ 98 ns（本项为推导）。换向速率上限远低于单向吞吐，换向频繁的场景要把这段死区画进时序图。
Ioff 电源时序账。 Ioff ±2 μA：当 VCCA 掉到 0 V 而 VCCB 仍在 5 V，A 端口被钳在高阻、漏电流 ≤2 μA，VCCB 域的电不会经体二极管灌回 VCCA 域（back-powering），两电源域可任意顺序上电、可局部断电------这是热插拔与电源时序保护的硬件基础。
三、控制脚挂靠 VCCA 的设计含义
DIR 与 OE# 的逻辑阈值按 VCCA 计算：VCCA=1.8 V 时 VIH≥1.26 V、VIL≤0.54 V。用 3.3 V 或 5 V 逻辑驱动这些脚没有问题；但若 VCCA 取最低 1.65 V，驱动源的"高"必须 ≥1.16 V------多数 1.8/3.3 V 逻辑满足，纯 1.2 V 逻辑则已临界。务必把上拉、下拉与驱动电平按 VCCA 而非 VCCB 设计（手册事实 + 设计建议）。
四、外围设计要点
手册要求所有未使用的数据 I/O 必须接 VCCI 或 GND，未使用的控制脚接 VCCA 或 GND，防止输入悬空使 ICC 与延时恶化。OE# 建议上拉到 VCCA，保证上电与掉电期间输出为高阻（手册 1.2 节）。要特别澄清一个常见误解：芯片只有一对电源 VCCA/VCCB，"两组独立"指的是控向独立，不是电源独立------不要把两组当成两颗可以分开供电的器件。数据输入有跃迁率限制（3.3 V 域 10 ns/V），慢边沿会增大功耗与延时，必要时加施密特缓冲。
五、典型应用与选型依据
场景一是 4 线双向总线：两线下行 + 两线上行，一颗芯片解决，免去软件换向。场景二是两条方向不同的 2 位总线各自独立（如 CPU→外设 与 外设→CPU 分两组）。场景三是电源时序与热插拔：Ioff 在两条电源域之间筑起隔离墙。
选型上它与同系列互补而非替代：单比特单向、零换向死区选 ASC1T34S；单比特手动换向选 ASC1T45S；无脚自动换向、I²C/1-Wire 弱上拉选 ASC0101S；8 位系统级宽度选 ASC8T245S。一句话定位：ASC4T245S 管的是"中等宽度、可拆分、控向细粒度"的双向电平桥。
六、手册事实 vs 设计建议
|---------|---------------------------------|------------------------|
| 维度 | 手册事实 | 设计建议 |
| 分组 | 两组独立 2 位，各 DIR + OE# | 对向半双工用两组异向 DIR 实现 |
| 方向 / 隔离 | OE#=L 激活，DIR 定方向；OE#=H 全 Hi-Z | OE# 上拉 VCCA，保上电/掉电高阻 |
| 驱动 | 3.3 V ±24 mA，4.5 V ±32 mA | 扇出按 24 mA/2 mA ≈ 12 路计 |
| 延时 | tpd 最大 15.6 ns（3.3 V） | 换向间隔 >98 ns，画进时序图 |
| 控制基准 | DIR/OE 参考 VCCA（VIH=0.7×VCCA） | 驱动/上下拉电平按 VCCA 设计 |
| 局部断电 | Ioff ±2 μA | 两电源域可任意顺序上电 |
| 待机 | ICCA/ICCB ≤8 μA | 常备使能无压力 |
| 可靠性 | TID ≥ 100 krad(Si)、SEU/SEL ≥ 37 | 直接写入抗辐照可靠性预算 |
七、总结
回到开头那颗"半颗 8 位"，ASC4T245S 的答案写在它的分组里：两组独立 2 位让一颗芯同时跑对向数据，控制脚统一挂靠 VCCA 让电平设计有唯一基准，Ioff ±2 μA 又给两个电源域上了隔离锁。三项叠加，它解决的不是"电平不一样的翻译"一个问题，而是"中等宽度双向总线怎么切得细、控得准、上下电能乱序"这一整组问题。
ASC4T245S 具备 TID ≥ 100 krad(Si)、SEU/SEL ≥ 37 MeV·cm²/mg 的商业航天级抗辐照能力，工作温度覆盖 −55～+125 ℃，驱动能力、传播延时与 Ioff 均给出典型与全温指标。作为国产自主可控的抗辐照电平接口芯片，它以 QFN16 两组独立 2 位的细粒度控向与明确的电源隔离特性，为商业航天、核电站与机器人等混合电压系统提供可直接落地的双向电平桥方案。

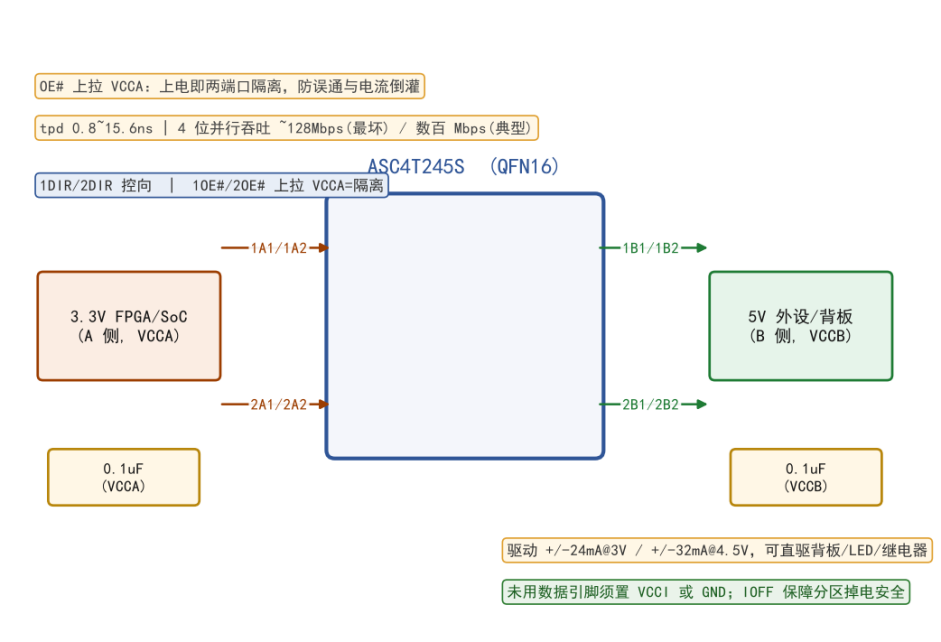

图：ASC4T245S 应用
