一、前置讲解

在进入正文前，先花 10 秒了解本篇会反复用到的核心概念，带着印象去读正文，学习效率更高。

🧠 前置知识一：Reducer 与 Overwrite

Reducer 决定状态怎么合并 （追加还是覆盖），而 Overwrite 能强制绕过 它，直接整体替换。

🧩 前置知识二：input_schema 与 output_schema

让图只收该收的输入 、只吐该吐的输出 ，内部状态可以比对外接口更复杂。

🔒 前置知识三：私有状态（Private State）

用类型注解 给节点开一条私有数据通道 ：节点之间能传，但不出现在最终输出里。

🔀 前置知识四：扇出与扇入（Fan-out / Fan-in）

START 同时指向多个节点 就是扇出（并行），多个节点汇合到一个节点就是扇入。

📮 前置知识五：Send（动态派发任务）

在条件边 里返回 Send("节点名", 状态)，让并行分支的数量 在运行时才决定。

---

二、LangGraph 的三个进阶特性

前面两篇我们用 State、Nodes、Edges、Reducer 搭出了搜索 Agent 和代理式 RAG。这一篇先补三个"进阶开关"，它们直接决定了状态怎么被改写、图的对外接口长什么样、数据谁可见。

2.1 使用 Overwrite 绕过 reducer

在 LangGraph 中，reducers 用于控制状态更新 的处理方式。默认情况下，每个状态键 都有独立的 reducer 函数 ，决定如何合并节点 返回的更新 。但有时候我们需要完全覆盖状态值 而不是合并，这时就要用 Overwrite。

最典型的场景是聊天应用：

情况	期望行为	靠什么实现
正常对话	新消息追加到消息列表	默认的 operator.add reducer
清空聊天记录重新开始	直接覆盖整个消息列表	Overwrite 强制绕过 reducer

代码示例：

from langgraph.graph import StateGraph, START, END
from langgraph.types import Overwrite
from typing_extensions import Annotated, TypedDict
import operator
​
​
# ---------- 1. 定义状态（State）----------
# State 是图中流转的"共享数据"，用 TypedDict 声明字段结构
class State(TypedDict):
    # Annotated[list, operator.add] 中的 operator.add 是【reducer（归约函数）】
    # 作用：节点返回的新值会与旧值"相加/追加"，而不是直接覆盖
    messages: Annotated[list, operator.add]
​
​
# ---------- 2. 定义节点函数（每个节点就是一个普通函数）----------
def add_message(state: State):
    """节点1：往 messages 追加一条消息（走 reducer，会追加）"""
    return {"messages": ["first message"]}
​
​
def replace_messages(state: State):
    """节点2：用 Overwrite 绕过 reducer，直接【替换】整个列表"""
    # Overwrite(...)：强制绕过 reducer，不做追加，而是整体替换
    return {"messages": Overwrite(["replacement message"])}
​
​
# ---------- 3. 构建图（Graph）----------
builder = StateGraph(State)          # 创建状态图构建器（绑定 State）
​
# add_node：添加【节点】（名称, 函数）------ 节点 = 图中执行的一步
builder.add_node("add_message", add_message)
builder.add_node("replace_messages", replace_messages)
​
# add_edge：添加【边】------ 定义节点的执行顺序（从一个节点走到另一个）
builder.add_edge(START, "add_message")                    # 入口：START → add_message
builder.add_edge("add_message", "replace_messages")       # add_message → replace_messages
builder.add_edge("replace_messages", END)                 # 出口：replace_messages → END
​
# compile：编译图，生成可执行的对象
graph = builder.compile()
​
​
# ---------- 4. 执行图 ----------
# invoke：传入初始状态，运行整张图
result = graph.invoke({"messages": ["initial"]})
print(result["messages"])

运行结果：

💡 对照看这两个结果就很清楚了：不加 Overwrite 时，replace_messages 返回的列表被 reducer 当成"要追加的内容"，所以三条消息全在；加上 Overwrite 后，整个列表被整体替换 ，连最初的 initial 也一起没了。

使用 Overwrite 的应用场景：

场景	说明
重置对话	清空聊天历史，开始新对话
状态重置	在错误恢复后重置应用状态
数据清理	替换损坏或过时的数据

2.2 定义输入输出模式

默认情况下，LangGraph 使用单一的状态模式 。但我们可以定义独立的输入和输出模式：

模式	作用
独立的输入模式	验证输入数据的结构
独立的输出模式	过滤输出数据，只返回需要的信息
内部模式	节点间通信 使用的完整状态

为什么需要独立的内部模式？ 考虑一个问答系统：

环节	内容
输入	用户的问题（字符串）
输出	AI 的答案（字符串）
内部	可能需要存储中间结果 、上下文等信息

对应到 StateGraph 的三个参数：

参数名	类型	描述
input_schema	type[InputT] 或 None	定义 StateGraph 输入的 State 类
output_schema	type[OutputT] 或 None	定义 StateGraph 输出的 State 类
state_schema	type[StateT]	定义 StateGraph 内部的 State 类（第一个位置参数）

代码示例：

from langgraph.graph import StateGraph, START, END
from typing_extensions import TypedDict
​
​
# ---------- 1. 定义输入模式（只包含用户问题）----------
# input_schema：调用 invoke 时传入的状态，只允许有 question 字段
class InputState(TypedDict):
    question: str
​
​
# ---------- 2. 定义输出模式（只包含 AI 答案）----------
# output_schema：图跑完后返回的状态，只保留 answer 字段
class OutputState(TypedDict):
    answer: str
​
​
# ---------- 3. 定义完整状态模式（图内部实际使用）----------
# OverallState 同时继承 InputState 和 OutputState → 内部既有 question 又有 answer
class OverallState(InputState, OutputState):
    pass
​
​
# ---------- 4. 定义节点函数 ----------
def answer_node(state: InputState):
    """处理输入并生成答案"""
    # 这里可以访问 question，生成 answer
    # 返回两个字段：answer（新生成）+ question（原样带回，供内部流转）
    return {
        "answer": f"Answer to: {state['question']}",
        "question": state["question"],
    }
​
​
# ---------- 5. 构建图时指定输入 / 输出模式 ----------
builder = StateGraph(
    OverallState,
    input_schema=InputState,    # 输入验证：只接受 question
    output_schema=OutputState,  # 输出过滤：只返回 answer
)
​
# add_node：添加节点；add_edge：添加边（定义执行顺序）
builder.add_node("answer_node", answer_node)
builder.add_edge(START, "answer_node")   # 入口 → answer_node
builder.add_edge("answer_node", END)     # answer_node → 出口
​
# compile：编译图
graph = builder.compile()
​
​
# ---------- 6. 测试 ----------
result = graph.invoke({"question": "What is LangGraph?"})
print(result)

运行结果：

{'answer': 'Answer to: What is LangGraph?'}

💡 节点内部明明返回了 question 和 answer 两个字段 ，但 print(result) 里只有 answer ------这就是 output_schema 在过滤输出 。同时 input_schema 还顺手做了输入校验 ：如果 invoke 时传了一个 InputState 里没有的键，会直接报错，而不是悄悄带进流程里。

独立的输入和输出模式，实际应用场景：

场景	说明
API 开发	定义清晰的请求/响应格式
微服务	服务间明确的数据契约
数据管道	明确的输入输出规范

2.3 在节点间传递私有状态

有时候节点之间 需要传递临时数据 ：这些数据对中间逻辑 很重要，但不该出现在最终输出 里，只在特定节点间 共享------这就是私有状态。

举个例子，要根据数据库 里的信息生成数据报告 ，可以设置三个节点：

节点	职责	能看到什么
节点 1	从数据库获取原始数据 （含敏感信息）	完整原始数据
节点 2	处理数据，过滤掉敏感信息	完整原始数据（要处理它）
节点 3	生成最终报告	只有清理后的结果

也就是说：节点 1 和节点 2 需要共享原始数据，但节点 3 不应该看到敏感信息。

代码示例：

from langgraph.graph import StateGraph, START, END
from typing_extensions import TypedDict
​
​
# ---------- 1. 定义公共状态（最终输出中可见）----------
class OverallState(TypedDict):
    final_result: str
​
​
# ---------- 2. 定义节点1的私有输出（不进入最终状态）----------
class Node1Output(TypedDict):
    sensitive_data: str      # 这个字段不会出现在最终状态中
​
​
# ---------- 3. 定义节点2需要的输入（包含私有数据）----------
class Node2Input(TypedDict):
    sensitive_data: str
​
​
# ---------- 4. 定义三个节点函数 ----------
# 每个节点用【类型注解】声明自己"需要什么输入"和"产出什么输出"
def node_1(state: OverallState) -> Node1Output:
    """第一步：获取包含敏感信息的原始数据"""
    private_data = "这是敏感信息"
    print("Node1: 获取到敏感数据，但不会暴露给最终输出")
    return {"sensitive_data": private_data}
​
​
def node_2(state: Node2Input) -> OverallState:
    """第二步：处理数据，移除敏感信息"""
    print(f"Node2: 处理敏感数据: {state['sensitive_data']}")
    # 处理数据，返回清理后的结果（只返回公共状态字段）
    return {"final_result": "清理后的处理结果"}
​
​
def node_3(state: OverallState) -> OverallState:
    """第三步：只看到清理后的数据"""
    print(f"Node3: 只能看到最终结果: {state['final_result']}")
    return {"final_result": state["final_result"] + " - 完成"}
​
​
# ---------- 5. 构建图 ----------
builder = StateGraph(OverallState)
​
# add_sequence：支持一次添加一系列节点，按所给顺序依次执行
# 注意：这里使用 add_sequence，但类型系统会处理私有状态
builder.add_sequence([node_1, node_2, node_3])
​
# add_edge：添加入口边（START → node_1）
builder.add_edge(START, "node_1")
​
# compile：编译图
graph = builder.compile()
​
​
# ---------- 6. 测试 ----------
response = graph.invoke({"final_result": "initial"})
print(f"\n最终输出: {response}")

运行结果：

Node1: 获取到敏感数据，但不会暴露给最终输出
Node2: 处理敏感数据: 这是敏感信息
Node3: 只能看到最终结果: 清理后的处理结果
​
最终输出: {'final_result': '清理后的处理结果 - 完成'}

💡 注意 add_sequence([node_1, node_2, node_3]) 只是把三个节点的执行顺序 串起来（内部自动补节点间的边），入口边仍要自己加 ：builder.add_edge(START, "node_1")。另外它取节点名的方式和 add_node(函数) 一样，默认用函数名。

Node1Output 和 Node2Input 到底有什么用？

这两个类的字段完全一样（都是 sensitive_data: str），看着像重复，其实它们定义的是节点之间的数据通道：

node_1 的产出是 Node1Output
      ↓ （同名同类型字段 sensitive_data 直接对接）
node_2 的输入是 Node2Input

也就是说：node_1 交出的 sensitive_data，正好被 node_2 读走 ，数据流是连通的。关键点在于：这类字段不在 OverallState（公共状态）里，所以它的可见性是"半开"的：

行为	结果
节点之间传递（node_1 → node_2）	✅ 能读到 sensitive_data
出现在最终输出里	❌ 被过滤掉了

带来两个实际好处：

• 数据可见性可控 ：敏感信息、API Key、中间大对象只在节点间流转，不对外暴露；

• 对外只返回干净字段 ：外部拿到的就是干净的 final_result。

能不能合并成一个类？ 能！因为字段一样，写成同一个类完全等价：

# 合并写法（与拆成两个类等价）
class SensitiveData(TypedDict):
    sensitive_data: str
​
​
def node_1(state: OverallState) -> SensitiveData:
    ...
​
​
def node_2(state: SensitiveData) -> OverallState:
    ...

💡 教程里之所以写成两个类，是为了让"谁的输出 / 谁的输入"这层语义更清晰；真正跑起来，一个类也完全没问题。

节点间传递私有状态，实际应用场景：

场景	说明
数据处理	中间处理步骤的临时数据
认证流程	令牌 等敏感信息的传递
复杂计算	中间计算结果
错误处理	错误详情 在内部传递，但对外提供友好消息

以上三个特性 让 LangGraph 能够处理复杂的企业级应用场景 ，同时保持代码的清晰 和安全性。

---

三、工作流的四大常见模式

工作流模式 是预先定义好的执行路径 ，就像工厂的流水线 一样，每个步骤都有明确的输入输出 和顺序。不同需求场景，对应不同的模式选择。

模式	一句话概括	典型场景
提示链	一条直线，前一步的输出喂给后一步	大纲 → 初稿 → 润色 → 终稿
并行化	多个任务同时干，最后汇总	多维度分析、批量处理

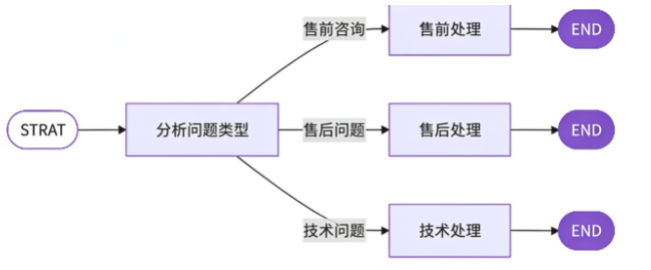

路由	先分类，再分流到专用处理器	智能客服、工单分派

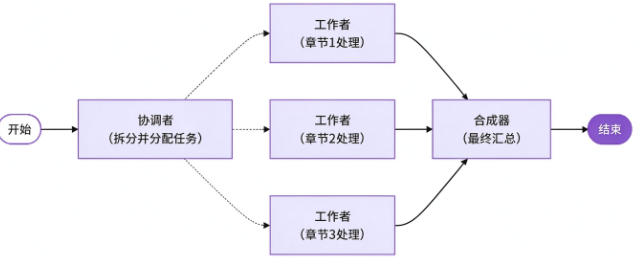

协调者-工作者	一个大脑拆任务，多个工人并行干	长文档分章节撰写

3.1 提示链模式（Prompt Chaining）

3.1.1 概念

提示链 就像流水线 一样，前一个步骤的输出 作为下一个步骤的输入 。这跟做内容创作 时一样：需要 大纲 → 初稿 → 润色 → 最终稿 ，每一步的输出都要传给下一步，才能让内容质量逐步提升。

📷 插图位置：提示链模式示意图（START → 输入主题 → 大纲生成 → 大纲 → 初稿生成 → 初稿 → 润色文章 → 润色版 → 最终稿生成 → 终稿 → END）

3.1.2 模式实践

我们创建一个内容创作场景 的工作流 ，包含 大纲 → 初稿 → 润色 → 最终稿 。节点设计为：

节点	职责
generate_outline	只负责大纲生成
generate_draft	只负责初稿写作
polish_content	只负责内容润色
finalize_content	只负责最终整合

代码示例：

from langchain.chat_models import init_chat_model
from langchain_core.messages import HumanMessage
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END

# 定义大模型（适配 DeepSeek）
model = init_chat_model(model="deepseek-chat", model_provider="deepseek")


# ---------- 1. 定义输入模式（只包含用户输入）----------
class InputState(TypedDict):
   topic: str              # 用户输入的主题


# ---------- 2. 定义输出模式（只包含最终结果）----------
class OutputState(TypedDict):
   final_content: str      # 最终的内容


# ---------- 3. 定义完整状态模式（内部使用）----------
class OverallState(InputState, OutputState):
   outline: str            # 第一步：生成的大纲
   draft: str              # 第二步：生成的初稿
   polished_draft: str     # 第三步：润色后的稿件


# ---------- 4. 第一步：生成大纲 ----------
PROMPT_1 = (
   "根据主题生成文章大纲。\n"
   "主题：{topic}\n"
   "要求："
   "1.只需两个最核心标题"
   "2.不用进行说明，只返回最终大纲"
)


def generate_outline(state: InputState):
   """根据主题生成内容大纲"""
   print("*" * 50)
   print(f"内容大纲生成中...\n")
   prompt = PROMPT_1.format(topic=state['topic'])
   outline = model.invoke([HumanMessage(content=prompt)]).content
   print(f"大纲已生成：\n{outline}\n")
   return {
       "outline": outline,
       "topic": state["topic"],
   }


# ---------- 5. 第二步：基于大纲生成初稿 ----------
PROMPT_2 = (
   "根据以下内容生成文章完整初稿。\n"
   "主题：{topic}\n"
   "大纲: "
   "{outline}\n"
   "要求："
   "1.每个标题下，最多使用三句话的内容即可"
   "2.不用进行说明，只返回最终结果"
)


def generate_draft(state: OverallState):
   """根据大纲生成完整初稿"""
   print("*" * 50)
   print(f"生成初稿中...\n")
   prompt = PROMPT_2.format(topic=state['topic'], outline=state['outline'])
   draft = model.invoke([HumanMessage(content=prompt)]).content
   print(f"初稿已生成：\n{draft}\n")
   return {"draft": draft}


# ---------- 6. 第三步：润色稿件 ----------
PROMPT_3 = (
   "根据文章初稿进行润色。\n"
   "主题：{topic}\n"
   "初稿: "
   "{draft}\n"
   "要求："
   "1.润色后，文章不能太长"
)


def polish_content(state: OverallState):
   """对初稿进行润色优化"""
   print("*" * 50)
   print(f"文章润色中...\n")
   prompt = PROMPT_3.format(topic=state['topic'], draft=state['draft'])
   polished = model.invoke([HumanMessage(content=prompt)]).content
   print(f"润色完成，内容如下：\n{polished}\n")
   return {"polished_draft": polished}


# ---------- 7. 第四步：生成最终稿 ----------
PROMPT_4 = (
   "根据润色版文章，生成文章终稿。\n"
   "主题：{topic}\n"
   "大纲: "
   "{outline}\n"
   "润色版文章: "
   "{polished_draft}\n"
)


def finalize_content(state: OverallState):
   """生成最终版本的内容"""
   prompt = PROMPT_4.format(
       topic=state['topic'],
       outline=state['outline'],
       polished_draft=state['polished_draft'],
   )
   final_content = model.invoke([HumanMessage(content=prompt)]).content
   return {"final_content": final_content}


# ---------- 8. 构建工作流 ----------
builder = StateGraph(
   OverallState,
   input_schema=InputState,     # 输入验证：只接受 topic
   output_schema=OutputState,   # 输出过滤：只返回 final_content
)

# add_node：添加节点（直接传函数，节点名自动取函数名）
builder.add_node(generate_outline)     # 节点1：生成大纲
builder.add_node(generate_draft)       # 节点2：生成初稿
builder.add_node(polish_content)       # 节点3：润色稿件
builder.add_node(finalize_content)     # 节点4：生成最终稿

# add_edge：添加边（连接节点，直线流程）
builder.add_edge(START, "generate_outline")              # 开始 → 生成大纲
builder.add_edge("generate_outline", "generate_draft")   # 大纲 → 生成初稿
builder.add_edge("generate_draft", "polish_content")     # 初稿 → 润色
builder.add_edge("polish_content", "finalize_content")   # 润色 → 最终稿
builder.add_edge("finalize_content", END)                # 最终稿 → 结束

# compile：编译工作流
chain = builder.compile()


# ---------- 9. 使用工作流 ----------
result = chain.invoke({"topic": "人工智能的未来发展"})
print("=" * 50)
print("最终创作结果:")
print("=" * 50)
print(result["final_content"])
print("=" * 50)

运行结果（示意，实际内容随模型与参数变化）：

**************************************************
内容大纲生成中...

大纲已生成：
一、技术突破：从大模型到通用智能
二、社会影响：效率革命与伦理挑战
**************************************************
生成初稿中...

初稿已生成：
（两个标题下各三句话的初稿内容）
**************************************************
文章润色中...

润色完成，内容如下：
（更精炼的两个小节内容）
==================================================
最终创作结果:
==================================================
人工智能的未来发展

一、技术突破：从大模型到通用智能
……

二、社会影响：效率革命与伦理挑战
……
==================================================

💡 这条链四步串行 ，每一步只干一件事，这就是单一职责 带来的好处：哪一步效果差，就单独改那一步的提示词 ，不用动整张图。注意 result 里只有 final_content ------中间的 outline、draft、polished_draft 全被 output_schema 过滤掉了。

3.2 并行化模式（Parallelization）

3.2.1 概念

并行化 是指多个任务同时进行 ，提高效率 ，最终汇总结果。在多角度处理同一问题时，常用这个模式。

例如要研发一款主打城市通勤 的智能电动自行车 ，具有导航 、社交 、防盗 等功能。在开始研发前，需要进行多维度分析：

维度	分析要点
市场分析	用户关注续航里程 、车身重量 、防盗能力 ，并对"骑行社交"（组队、分享路线）有新兴兴趣
竞品分析	传统品牌车型智能化不足 ；互联网品牌车型续航 和线下售后服务是短板
技术分析	评估更轻量化的电池材料 与车身设计 以提升续航 和便携性 ，并开发基于 GPS 和移动网络 的智能防盗系统 与社交功能 App 的集成

最后汇总分析结果 。而并行分析 不仅省时 ，还能提升决策质量。

📷 插图位置：并行化模式示意图（START 同时扇出到 市场分析 / 竞品分析 / 技术分析，再扇入到 汇总报告 → END）

3.2.2 模式实践

代码示例：

from typing import TypedDict
from langgraph.constants import START, END
from langgraph.graph import StateGraph


# ---------- 1. 定义状态 ----------
class AnalysisState(TypedDict):
    concept: str        # 概念
    market: str         # 市场分析
    competitor: str     # 竞品分析
    tech: str           # 技术分析
    report: str         # 汇总报告


# ---------- 2. 定义三个【并行】分析任务 ----------
def market_task(state: AnalysisState):
    """市场分析"""
    return {"market": "用户关注续航、重量、防盗，对骑行社交有兴趣..."}


def competitor_task(state: AnalysisState):
    """竞品分析"""
    return {"competitor": "传统品牌智能化不足，互联网品牌续航和售后差..."}


def tech_task(state: AnalysisState):
    """技术分析"""
    return {"tech": "轻量化电池车身、GPS防盗、社交App集成..."}


# ---------- 3. 汇总结果 ----------
def combine_results(state: AnalysisState):
    """生成最终报告"""
    report = "产品分析报告\n\n"
    report += f"市场分析：\n{state['market']}\n\n"
    report += f"竞品分析：\n{state['competitor']}\n\n"
    report += f"技术分析：\n{state['tech']}\n\n"
    report += "建议：聚焦续航、防盗、社交功能的平衡发展"
    return {"report": report}


# ---------- 4. 构建工作流 ----------
builder = StateGraph(AnalysisState)

# add_node：添加节点
builder.add_node("market", market_task)
builder.add_node("competitor", competitor_task)
builder.add_node("tech", tech_task)
builder.add_node("combine", combine_results)

# add_edge：添加边
# 并行执行三个分析：START 同时指向三个节点（扇出 fan-out）
builder.add_edge(START, "market")
builder.add_edge(START, "competitor")
builder.add_edge(START, "tech")

# 三个并行任务都完成后，汇合到 combine（扇入 fan-in）
builder.add_edge("market", "combine")
builder.add_edge("competitor", "combine")
builder.add_edge("tech", "combine")

builder.add_edge("combine", END)

# compile：编译工作流
workflow = builder.compile()


# ---------- 5. 使用 ----------
result = workflow.invoke({"concept": "城市通勤智能电动自行车"})
print(result["report"])

运行结果：

产品分析报告

市场分析：
用户关注续航、重量、防盗，对骑行社交有兴趣...

竞品分析：
传统品牌智能化不足，互联网品牌续航和售后差...

技术分析：
轻量化电池车身、GPS防盗、社交App集成...

建议：聚焦续航、防盗、社交功能的平衡发展

并行化靠"边的形状"实现，两个关键动作：

动作	做法	效果
扇出（fan-out）	START 同时 add_edge 到 3 个节点	三个分析同时开跑
扇入（fan-in）	3 个节点都 add_edge 到 combine	全部完成后才执行汇总

💡 扇入节点会自动等待所有上游分支完成 再执行，所以 combine_results 里能放心地同时读 market、competitor、tech 三个字段，不用自己写"等三个都好了"的判断。另外这三个分支各自写的是不同字段，所以即便并行也不会互相覆盖。

3.3 路由模式（Routing）

3.3.1 概念

路由模式 也被称为"智能分流 "：根据输入内容 决定执行哪个分支 。最典型的案例就是智能客服系统 ，可以按用户问题自动分类处理。

3.3.2 模式实践

实现一个智能客服系统 ，根据用户问题自动分类 ，达到精准匹配处理能力 。核心设计在条件路由机制：

设计点	说明
动态路径选择	基于 LLM 分析结果 动态决定执行路径 （结构化返回）
分支隔离	不同类型的问题由专用处理器处理

代码示例：

from langchain.chat_models import init_chat_model
from langgraph.constants import START, END
from langgraph.graph import StateGraph
from typing_extensions import Literal, TypedDict
from pydantic import BaseModel, Field


# ---------- 1. 定义状态 ----------
class State(TypedDict):
    input: str          # 用户输入
    decision: str       # 路由决策
    output: str         # 最终输出


# ---------- 2. 定义路由决策的数据结构（结构化输出）----------
class Route(BaseModel):
    # Literal：限定取值范围，模型只能在这三个里选
    step: Literal["pre_sale", "after_sale", "technical"] = Field(
        description="根据用户问题类型决定路由到售前、售后还是技术处理"
    )


# ---------- 3. 路由决策节点 ----------
def model_call_router(state: State):
    """分析用户输入，决定问题类型"""
    model = init_chat_model(model="deepseek-chat", model_provider="deepseek")
    # with_structured_output：让模型按 Route 结构返回（只输出 pre_sale/after_sale/technical）
    decision = model.with_structured_output(Route).invoke(state["input"])
    return {"decision": decision.step}


# ---------- 4. 三个不同的处理节点 ----------
def pre_sale_handler(state: State):
    """处理售前咨询"""
    return {"output": "售前咨询已处理，处理内容....."}


def after_sale_handler(state: State):
    """处理售后问题"""
    return {"output": "售后问题已处理，处理内容....."}


def technical_handler(state: State):
    """处理技术问题"""
    return {"output": "技术问题已处理，处理内容....."}


# ---------- 5. 路由函数（根据决策返回下一个节点名）----------
def route_decision(state: State):
    if state["decision"] == "pre_sale":
        return "pre_sale_handler"       # 去售前处理节点
    elif state["decision"] == "after_sale":
        return "after_sale_handler"     # 去售后处理节点
    elif state["decision"] == "technical":
        return "technical_handler"      # 去技术处理节点


# ---------- 6. 构建路由工作流 ----------
router_builder = StateGraph(State)

# add_node：添加处理节点（统一写成"节点名, 执行对象"）
router_builder.add_node("pre_sale_handler", pre_sale_handler)
router_builder.add_node("after_sale_handler", after_sale_handler)
router_builder.add_node("technical_handler", technical_handler)
router_builder.add_node("model_call_router", model_call_router)

# add_edge：先经过路由决策
router_builder.add_edge(START, "model_call_router")

# add_conditional_edges：条件边 ------ 根据路由函数的结果选择走哪个分支
router_builder.add_conditional_edges(
    "model_call_router",                                        # 源节点
    route_decision,                                             # 路由函数（返回下一个节点名）
    ["pre_sale_handler", "after_sale_handler", "technical_handler"],  # 可选分支
)

# add_edge：所有分支最终都结束
router_builder.add_edge("pre_sale_handler", END)
router_builder.add_edge("after_sale_handler", END)
router_builder.add_edge("technical_handler", END)

# compile：编译工作流
router_workflow = router_builder.compile()


# ---------- 7. 测试 ----------
test_cases = [
    "我想了解一下你们产品的价格和功能",                    # 售前咨询
    "我购买的产品有质量问题，需要退货",                     # 售后问题
    "这个软件安装后无法正常运行，报错代码0x80070005",        # 技术问题
    "请问你们的售后服务政策是什么",                        # 售后问题
    "我的订单已经发货但还没收到",                          # 售后问题
    "如何配置数据库连接参数",                              # 技术问题
]

for test_case in test_cases:
    print("*" * 50)
    result = router_workflow.invoke({"input": test_case})
    print(f"用户问题：{test_case}\n{result['output']}")

运行结果：

**************************************************
用户问题：我想了解一下你们产品的价格和功能
售前咨询已处理，处理内容.....
**************************************************
用户问题：我购买的产品有质量问题，需要退货
售后问题已处理，处理内容.....
**************************************************
用户问题：这个软件安装后无法正常运行，报错代码0x80070005
技术问题已处理，处理内容.....
**************************************************
用户问题：请问你们的售后服务政策是什么
售后问题已处理，处理内容.....
**************************************************
用户问题：我的订单已经发货但还没收到
售后问题已处理，处理内容.....
**************************************************
用户问题：如何配置数据库连接参数
技术问题已处理，处理内容.....

💡 路由模式的关键在**Route 这个 Pydantic 模型** ：Literal["pre_sale", "after_sale", "technical"] 把模型的输出锁死在三个取值 里，所以 route_decision 里的三个分支不会漏 ------不会出现"模型返回了一个没准备的类型"导致路由失败。这也解释了为什么结构化输出 和条件边是天生一对。

3.4 协调者-工作者模式（Orchestrator-Workers）

3.4.1 概念

协调者-工作者模式 可以理解为一个大脑（协调者） 分配任务，多个工人（工作者） 执行，最后合成最终结果 。例如处理几百页的技术文档 时，可以让协调者 拆分文档，接着安排多个工作者 并行处理不同章节 ，最终汇总结果。

3.4.2 模式实践

三个角色分工如下：

角色	职责
协调者	根据 {topic} 生成报告大纲 ，并把生成内容的子任务 指派给工作者
工作者	生成大纲对应的内容 ：协调者生成 3 个标题 就需要 3 个工作者 ，生成 10 个标题 就需要 10 个工作者
合成器	汇总 所有工作者的成果

关键在于任务指派 ：协调者 在运行时 才需动态分配工作者 ，也就是说边的数量在运行时才能确定 。为了支持这种模式，LangGraph 支持从条件边返回 Send 对象：

Send 的参数	含义
第 1 个	节点的名称（要把任务发给哪个节点）
第 2 个	要传递给该节点的状态

代码示例：

from langchain.chat_models import init_chat_model
from langgraph.constants import START, END
from langgraph.graph import StateGraph
from langgraph.types import Send
from typing import Annotated, TypedDict, List
import operator
from pydantic import BaseModel


# ---------- 1. 定义状态 ----------
class State(TypedDict):
    topic: str
    sections: list                                     # 协调者生成的计划
    # Annotated[list, operator.add]：reducer ------ 多个工作者的结果自动【合并/追加】
    completed_sections: Annotated[list, operator.add]  # 工作者完成的结果
    final_report: str


# ---------- 2. 定义数据结构（结构化输出）----------
class Section(BaseModel):
    name: str
    description: str


class Sections(BaseModel):
    sections: List[Section]


# ---------- 3. 创建规划器（让模型按 Sections 结构输出）----------
model = init_chat_model(model="deepseek-chat", model_provider="deepseek")
planner = model.with_structured_output(Sections)


# ---------- 4. 工作者私有状态（由 Send 传入，不在 State 中）----------
class WorkerState(TypedDict):
    section: Section      # 单个工作者领到的任务


# ---------- 5. 协调者节点 ------ 制定计划 ----------
def orchestrator(state: State):
    """协调者：分析任务并制定执行计划"""
    report_sections = planner.invoke(
        f"为主题'{state['topic']}'制定报告大纲，包含3个章节"
    )
    return {"sections": report_sections.sections}


# ---------- 6. 工作者节点 ------ 执行具体任务 ----------
def llm_call(state: WorkerState):
    """工作者：根据分配的任务生成内容"""
    section = state["section"]      # 从协调者接收的任务
    result = model.invoke(
        f"编写报告章节：{section.name}，内容要求：{section.description}"
    )
    return {"completed_sections": [result.content]}   # 结果会自动合并


# ---------- 7. 汇总节点 ----------
def synthesizer(state: State):
    """汇总所有工作者的成果"""
    completed_sections = state["completed_sections"]
    final_report = "\n\n---\n\n".join(completed_sections)
    return {"final_report": final_report}


# ---------- 8. 任务分配函数 ------ 关键部分！----------
def assign_workers(state: State):
    """为每个任务创建工作作者（动态生成多个并行任务）"""
    worker_tasks = []
    for section in state["sections"]:
        # Send("节点名", {传给该节点的状态})：把任务【动态发送】给工作者节点
        worker_tasks.append(Send("llm_call", {"section": section}))
    return worker_tasks


# ---------- 9. 构建工作流 ----------
builder = StateGraph(State)
builder.add_node("orchestrator", orchestrator)
builder.add_node("llm_call", llm_call)
builder.add_node("synthesizer", synthesizer)

builder.add_edge(START, "orchestrator")

# 关键：协调者后创建多个工作者（条件边 + Send 实现动态并行分发）
builder.add_conditional_edges(
    "orchestrator",
    assign_workers,
    ["llm_call"],       # 创建的工作者都指向 llm_call 节点
)

# 所有工作者完成后汇总
builder.add_edge("llm_call", "synthesizer")
builder.add_edge("synthesizer", END)

worker = builder.compile()

response = worker.invoke({"topic": "中国近代史"})
print(response)

运行结果：

{'topic': '中国近代史', 'sections': [Section(name='第一章：晚清变局与救亡图存的探索（1840—1911）', description='……'), Section(name='第二章：共和初建与革命新道路的探索（1912—1949）', description='……'), Section(name='第三章：……', description='……')], 'completed_sections': ['（第一章正文）', '（第二章正文）', '（第三章正文）'], 'final_report': '（第一章正文）\n\n---\n\n（第二章正文）\n\n---\n\n（第三章正文）'}

💡 这里是"边在运行时才确定 "的最直观例子：assign_workers 遍历 sections 列表，有几个章节就返回几个 Send ------3 个章节就是 3 条并行分支，10 个章节就是 10 条。所以 llm_call 读到的 state["section"] 并不是 State 里的字段，而是 Send 第二参数单独传进去的私有状态 （这正是 2.3 节讲的那套机制：能传，但不会出现在最终状态 里）。另外 completed_sections 用 operator.add 做 reducer，多个工作者的结果才会自动合并成列表，而不是互相覆盖。

---

四、复盘（附答案）

💡 思考题

1. Overwrite 解决的是什么问题？不加它，replace_messages 节点的返回会怎样被处理？

2. input_schema、output_schema、状态类本身（state_schema）分别管什么？为什么内部状态可以比对外接口更复杂？

3. 私有状态是怎么做到"节点之间能传、最终输出里没有"的？Node1Output 和 Node2Input 能不能合并成一个类？

4. 并行化模式里，扇出和扇入分别靠什么实现？扇入节点需要自己判断"上游都跑完了"吗？

5. 路由模式里，Route 模型为什么要用 Literal 限定取值范围？

6. Send 的第一个参数和第二个参数分别是什么？为什么说协调者-工作者模式"边的数量在运行时才确定"？

📝 答案

1. Overwrite 解决的是"某些场景下必须整体覆盖、而不是合并 "的问题，典型就是清空聊天记录重新开始 。messages 字段挂着 operator.add 这个 reducer ，节点的返回值会被当作"要追加的内容 "合并进旧列表；不加 Overwrite 时结果是 ['initial', 'first message', 'replacement message']，加上之后变成 ['replacement message']------强制绕过 reducer，直接整体替换。

2. input_schema 验证调用图形时的输入结构 （只接受声明的字段）；output_schema 过滤图的输出 （只返回声明的字段）；状态类本身 是图内部流转的完整状态 ，节点之间通信用。所以内部状态可以比对外接口更复杂------它可以装着中间结果、上下文、临时数据，而对外只暴露该暴露的字段，既保护内部实现，也让接口稳定。

3. 靠节点的类型注解 ：node_1 的返回注解是 Node1Output、node_2 的参数注解是 Node2Input，两者有同名同类型字段 sensitive_data，于是 node_1 交出的数据正好被 node_2 读走；而这个字段不在 OverallState 里，所以不会出现在最终输出 中（最终只剩 final_result）。能合并成一个类 ------字段一样，写成同一个 SensitiveData 完全等价；拆成两个类只是让"谁的输入 / 谁的输出"语义更清晰。

4. 扇出 靠从同一个起点加多条边：START 同时连到 market、competitor、tech，三个节点同时开跑 ；扇入 靠多个节点连到同一个节点：三个分析节点都连到 combine。不需要自己判断 ------扇入节点会自动等待所有上游分支完成 再执行，所以 combine_results 里可以直接读三个字段。

5. 因为结构化输出需要约束取值范围 。Literal["pre_sale", "after_sale", "technical"] 让模型只能在这三个值里选 ，于是 route_decision 里的三个分支覆盖了全部可能 ，不会出现"模型返回了第四个值、路由函数却没有对应分支"导致流程中断的情况。条件边 + 结构化输出因此是天然搭配。

6. 第一个参数是节点的名称 （任务发给哪个节点），第二个参数是要传递给该节点的状态 （这里是 {"section": section}）。之所以说"边的数量在运行时才确定 "，是因为 assign_workers 是在运行时遍历 state["sections"] 才能知道有几个章节，然后返回几个 Send ------3 个章节就 3 条并行分支，10 个章节就 10 条 ，图结构里写死的只有"协调者 →（条件边）→ llm_call"这一条。

---

🎯 闭幕

​

如果本文对你有帮助，欢迎：

👍 点赞 ｜ ⭐ 收藏 ｜ 👤 关注作者 ｜ 💬 留言交流你的疑问或补充

你的每一次互动都是我继续更新的动力，我们下一篇见！🚀
