基于单片机的跑步机控制系统设计(论文+源码)

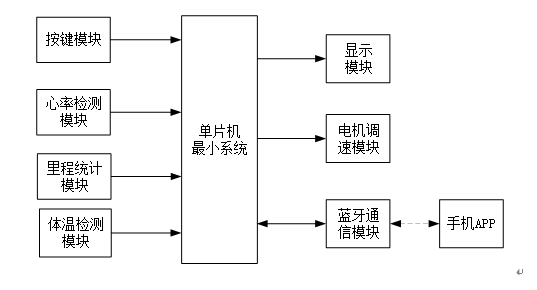

系统以STM32F103单片机为核心控制器,通过集成按键模块、XL01心率检测模块、DS18B20体温检测模块、OLED液晶显示模块、电机调速模块以及HC06蓝牙通信模块,实现了对跑步机的智能化控制。用户可以通过按键设定跑步机的速度,并通过电机调速模块实时调整跑步机的运行状态。同时,系统能够实时检测并显示用户的心率、体温、跑步里程、卡路里数据,确保锻炼过程中的安全性。此外,系统还具备数据上传功能,用户可以通过蓝牙将跑步数据上传至手机APP,实现数据的远程查看和管理。

单片机控制器STM32F103:这是整个系统的核心,负责控制各个硬件模块之间的通信和协调,以及执行用户设定的功能逻辑。

按键模块:用于接收用户的输入指令,例如设定速度、启动/停止等,通过与单片机控制器的通信实现对跑步机状态的控制。

XL01心率检测模块:通过红外光电传感技术实时监测用户心率,将心率数据传输给单片机,以便系统实现心率相关功能。

DS18B20体温检测模块:采用数字温度传感器,用于实时监测用户体温,通过与单片机通信将体温数据传输到系统中,为用户提供体温监测功能。

OLED液晶显示模块:负责在跑步机上显示各项数据信息,包括速度、里程、时间等,提供直观的界面给用户,并显示系统的状态和操作结果。

电机调速模块:控制跑步机电机的转速,根据用户设定的速度调整跑步机的运行状态,实现跑步机的加速、减速和停止等功能。

HC06蓝牙通信模块:实现跑步机与手机APP之间的通信,通过蓝牙将监测到的数据传输到手机上,同时接收手机端发送的指令,实现远程控制和数据传输。
