摘要 ：工业旋转机械状态监测、预测性维护场景，对数据采集的同步性、实时性、精度、边缘算力 有着极高要求。传统纯ARM采集卡存在调度抖动、频谱失真问题，纯FPGA采集卡缺失边缘计算与工业协议能力。本文介绍一款基于TI AM62x+FPGA架构的24bit高精度数据采集卡，采用FPGA硬实时采集+AM62x边缘智能处理的异构架构，完美适配风电齿轮箱、工业振动设备、发动机工况监测等严苛工业场景，兼顾超高采集精度与本地化智能分析能力。
关键词：TI AM62x；FPGA；24bit数据采集；振动监测；风电监测；发动机状态监测；预测性维护
一、行业痛点与方案选型背景
在风电发电机组、工业电机、内燃机、齿轮箱等旋转设备监测场景中，设备故障多通过振动幅值、频谱特征、冲击脉冲等微弱信号提前预判，这就对数据采集系统提出了严苛要求：
-
硬实时无抖动：Linux系统软采集易产生调度延迟，导致波形失真、丢点漏采；
-
边缘本地化算力：需本地完成FFT频谱分析、特征提取、故障判别，减少云端传输压力；
-
工业高可靠性：宽温工作、抗电磁干扰，适配风电、重工、车载发动机等恶劣工况。
目前市面上主流方案存在明显短板：纯ARM采集卡算力强但实时性差，纯FPGA采集卡采集稳定但无操作系统、协议拓展弱、无法实现智能分析，外接工控板又会增加成本与设备体积。
针对以上痛点，我们采用TI AM62x异构多核+FPGA 架构，分工明确、优势互补，打造专为工业设备预测性维护设计的24bit高精度数据采集方案。

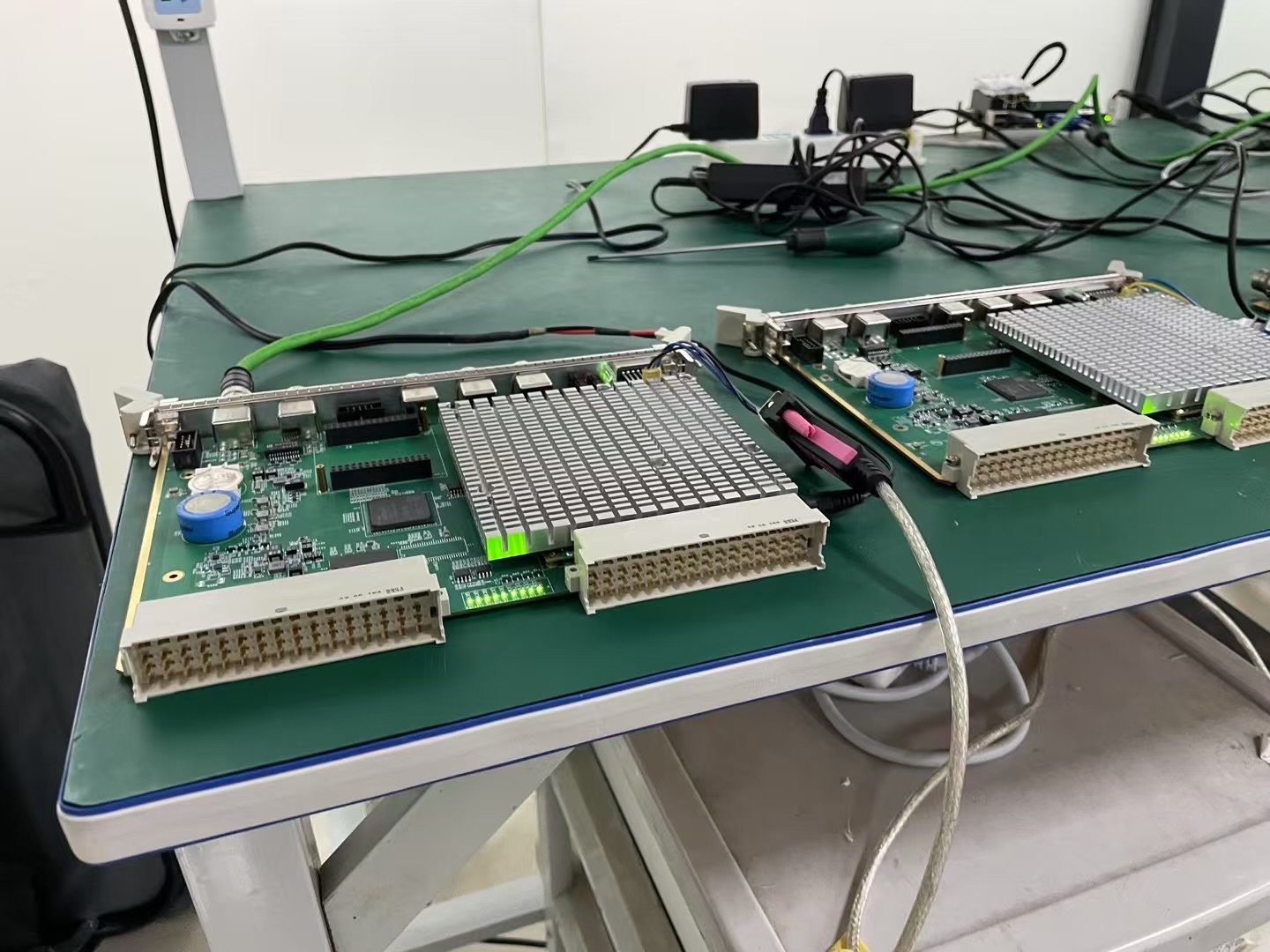

二、整体架构设计（ARM+FPGA异构协同）
本采集卡采用采集与业务解耦的设计思路，FPGA全权负责底层硬实时数据采集链路，TI AM62x负责上层数据处理、边缘计算、工业协议交互、数据存储与云端联动，彻底规避Linux系统调度抖动对采集精度的影响。
2.1 FPGA核心职责（底层硬实时采集）
FPGA作为采集链路核心，全程独立运行，无操作系统干扰，保障数据采集的绝对实时性与同步性，核心功能如下：
-
驱动24bit高速ADC（ADS1278/ADS1256/ADS127L11工业级芯片），实现多通道差分同步采样；
-
集成IEPE恒流激励电路，直接适配压电式加速度振动传感器，无需外接信号调理模块；
-
硬件实现模拟抗混叠滤波、程控增益调节，滤除工业高频电磁干扰；
-
片内实时运算：FFT频谱分析、包络解调、峰值、RMS有效值、峭度等振动故障核心特征量；
-
双缓冲DMA缓存机制，杜绝高速采样下的数据丢包、时序错乱问题；
-
通过高速并行总线与AM62x芯片对接，实现采集数据的高速、稳定传输。
2.2 TI AM62x核心职责（上层边缘智能与业务管控）
TI AM62x是工业级异构多核处理器，搭载Cortex-A53、M4F、PRU多核架构，实现工控业务、实时控制、高速总线三隔离，完美适配工业边缘场景：
-
A53核（Linux系统）：负责数据汇总、本地SD存储、历史数据回放、Web可视化管理、故障日志记录；支持千兆以太网、TSN时间敏感网络、云端MQTT/HTTP协议对接；
-
M4F实时核：独立运行实时任务，负责超限告警、故障判定、阈值触发、设备看门狗监测，不受Linux系统卡顿影响；
-
PRU可编程实时单元：实现低时延总线交互、高速数据转发，保障FPGA与ARM之间的数据传输零延迟；
-
原生支持CAN-FD、RS485、USB等工业接口，可直接对接PLC、显示屏、上位机，拓展性极强。

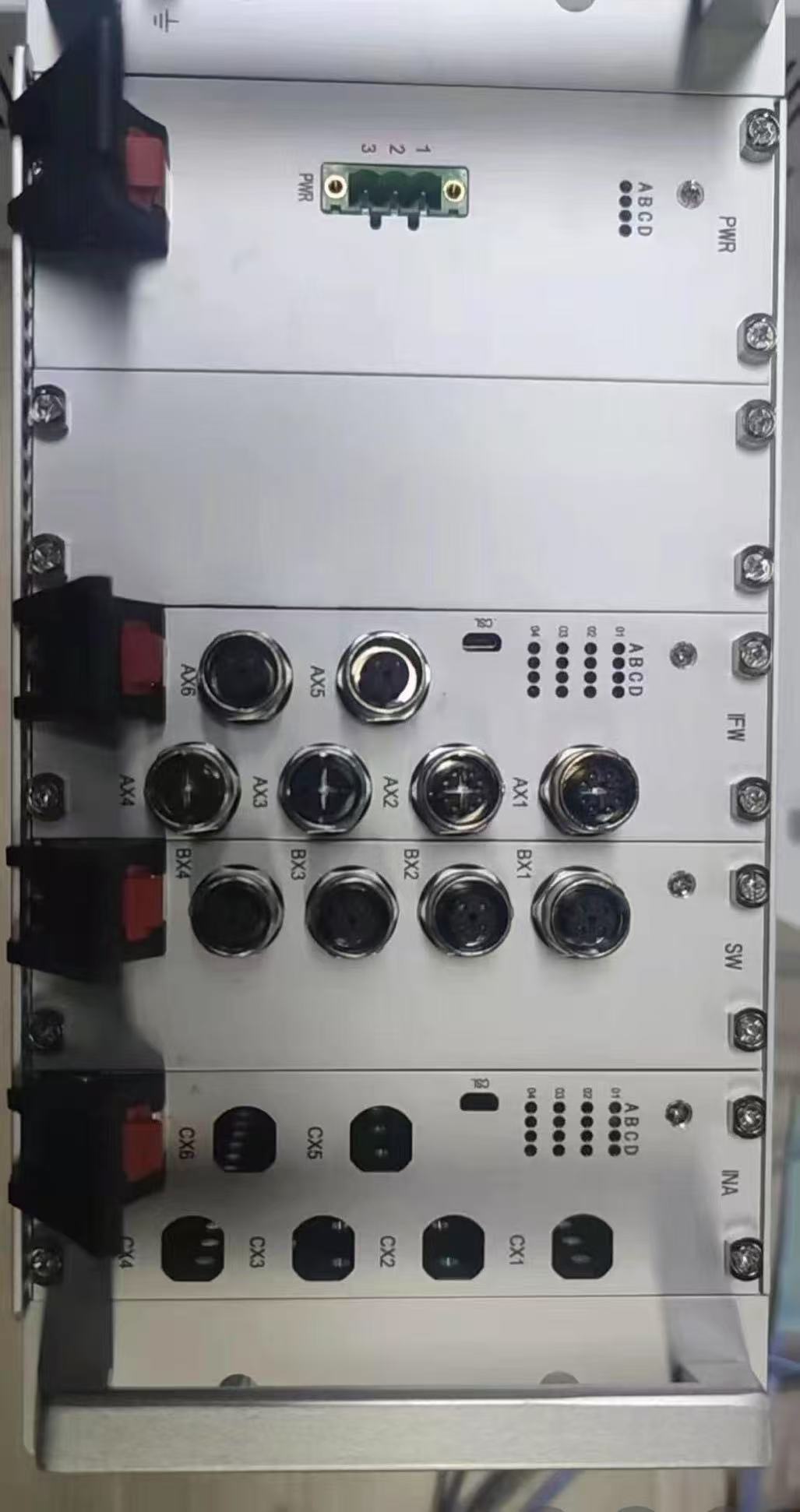

三、核心硬件参数（工业监测标准版）
本采集卡针对振动、风电、发动机监测场景深度优化，硬件参数完全对标工业高精度监测设备，具体规格如下：
-
采集精度：24bit超高分辨率，动态范围≥110dB，可捕捉微米级微弱振动信号；
-
采样性能：单通道最高128kSPS同步采样，支持4/8/16路差分模拟输入，多卡可级联拓展；
-
信号适配：板载IEPE 4mA恒流激励，支持AC/DC耦合切换，适配各类压电振动传感器、压力、转速传感器；
-
信号调理：集成仪表放大器、程控增益、高阶模拟抗混叠滤波器，有效抑制风电、重工场景强电磁干扰；
-
工作环境：工业宽温设计，-40℃~105℃稳定工作，支持户外、机舱、车载等恶劣工况；
-
通信接口：千兆以太网(TSN)、CAN-FD、RS485、USB2.0、SD卡存储，接口全覆盖；
-
实时能力：全链路硬件采集，无系统抖动，多通道时序同步误差≤1μs。
四、核心优势（对比传统采集方案）
4.1 对比纯ARM采集卡
纯ARM采集卡依赖Linux软件采集，存在毫秒级调度抖动，高速采样下易出现波形畸变、频谱杂波，无法精准识别轴承、齿轮早期故障。本方案通过FPGA硬件采集，彻底消除系统抖动，频谱特征完整、时序绝对精准，满足高精度故障诊断需求。
4.2 对比纯FPGA采集卡
纯FPGA采集卡仅能完成基础采集，无操作系统，无法实现数据存储、可视化、协议对接与智能分析，需额外搭配工控机、单片机拓展功能，增加设备体积与成本。AM62x自带完整工控能力，单卡即可实现"采集+运算+传输+管控"全流程 ，集成度更高、性价比更强。
4.3 工业场景专属优势
-
强抗干扰：信号链路隔离设计，适配风电机舱、发动机舱等强电磁干扰环境；
-
边缘智能化：本地完成振动特征提取与故障预判，无需上传原始数据，降低带宽与云端算力成本；
-
高可靠低功耗：AM62x低功耗架构，支持7×24小时不间断稳定运行，适配工业长期在线监测场景。
五、典型应用场景落地
5.1 风电设备状态监测
部署于风力发电机机舱，采集齿轮箱、主轴、发电机轴承的多路振动信号，实时分析频谱、幅值、冲击特征，提前预判轴承磨损、齿轮点蚀、轴系偏移等故障，替代传统定期人工巡检，降低风电运维成本，提升机组发电出勤率。
5.2 工业设备振动监测
应用于电机、水泵、风机、压缩机等旋转设备，24bit高精度采集微弱振动信号，通过边缘算法实现设备健康度评估、故障趋势预测，实现从"事后维修"向"预测性维护"的升级，减少非计划停机损失。
5.3 发动机工况监测
适配柴油、汽油发动机，采集机体振动、转速、压力等多维度信号，分析发动机爆震、磨损、气门故障等隐患，广泛应用于车载发电机组、工程机械、船舶发动机的在线状态监测。
六、总结与方案价值
这款TI AM62x+FPGA 24bit高精度数据采集卡，完美结合了FPGA的硬实时采集优势与AM62x的边缘智能、工业拓展能力，解决了传统采集方案精度不足、实时性差、集成度低、无法本地化智能分析的行业痛点。
方案具备高精度、高同步、高可靠、智能化、易拓展的核心特点，完全适配风电、工业振动、发动机监测等严苛工业场景，是工业设备预测性维护、设备状态在线监测的最优轻量化解决方案之一，可有效帮助企业降本增效、实现设备智能化运维升级。
七、后续开发方向
-
移植轻量化AI故障识别模型，实现本地故障自动分类、预警分级；
-
支持OPC UA、Modbus TCP等工业总线协议，适配工业物联网平台；
-
优化多卡同步机制，实现大型机组多测点分布式同步监测。
