在嵌入式薄膜开关矩阵扫描开发中，传统延时去抖、轮询扫描方式普遍存在响应延迟高、误触发频发、CPU资源占用大、低功耗适配差等问题。本文分享一套成熟的外部中断+定时器中断优先级分层去抖方案，依托MCU NVIC嵌套向量中断控制器完成分级调度，兼顾毫秒级按键实时响应、精准硬件去抖、低功耗运行，完美适配智能设备薄膜开关、矩阵按键的工程落地场景，解决按键响应与抗干扰的核心矛盾。
一、前言：薄膜开关去抖的核心工程痛点

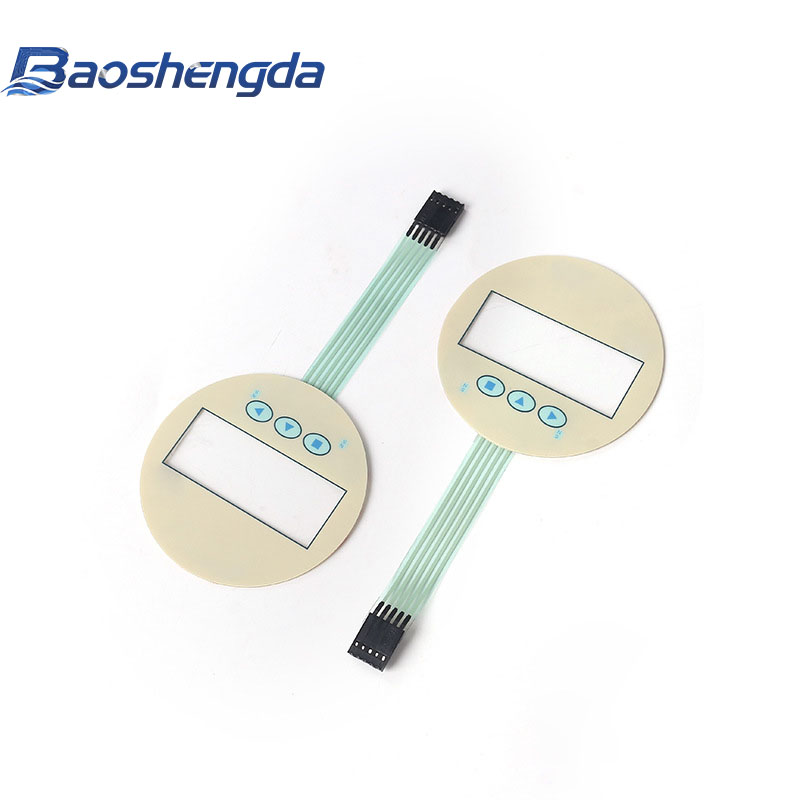

薄膜开关是工业控制、智能家居、穿戴设备、智能床垫等嵌入式产品的常用输入器件，具备柔性、耐用、轻薄的优势。但受物理机械特性影响，薄膜开关按下、释放瞬间会产生1~5ms的机械抖动，若直接通过中断响应按键信号，极易引发多次误触发、按键识别异常等问题。
目前主流的软件延时去抖、全局轮询扫描方案存在明显短板：阻塞式延时会占用CPU资源，降低系统实时性；单纯轮询扫描无法适配低功耗休眠场景；单一中断模式难以平衡响应速度与抗干扰能力。
针对以上痛点，行业通用最优工程方案为中断优先级分层去抖策略：将外部按键中断、定时器去抖中断分级配置，各司其职、互不干扰，既保证按键触发即时响应，又通过精准定时完成防抖校验，同时适配低功耗运行、长按检测、多按键冲突处理等拓展需求。
二、核心原理：双层中断分层架构设计
本方案核心思路是功能拆分、优先级分级调度，摒弃传统单一中断处理逻辑，通过两级中断分工协作，彻底解决响应延迟与误触发的权衡难题，适配所有STM32系列嵌入式MCU。
2.1 两级中断功能定位
-
外部按键中断（最高优先级）：仅执行极简操作，检测到薄膜开关触发信号后，仅置位按键触发标志、启动去抖定时器，不做任何耗时逻辑，保证触发瞬时响应，无延迟阻塞。
-
定时器中断（次级优先级）：承担核心去抖逻辑，延时稳定后读取按键电平状态，完成抖动过滤、按键有效性校验、状态更新，规避机械抖动与环境干扰导致的误触发。
2.2 整体执行流程
薄膜开关触发 → 外部中断瞬时响应置位标志 → 唤醒并启动定时器 → 延时消抖完成 → 定时器中断校验按键状态 → 确认有效按键事件 → 清除标志、更新按键状态 → 等待下次触发，全程非阻塞、高实时、低资源占用。
三、NVIC中断优先级分层配置（STM32实战）
中断分层的核心是合理配置NVIC嵌套向量中断优先级，通过抢占优先级差异化设置，实现高优先级按键中断可抢占次级定时器、串口等中断，杜绝按键响应被其他外设阻塞。
3.1 优先级分组配置
工程统一采用4位抢占优先级、0位子优先级的分组模式（NVIC_PriorityGroup_0），简化优先级逻辑，保证抢占优先级的绝对调度权，避免子优先级冲突问题，适配绝大多数嵌入式按键场景。
3.2 分级优先级参数配置（工程标准值）
-
薄膜开关外部中断（EXTI）：抢占优先级 0（最高），优先抢占所有外设中断，保证按键触发零延迟响应；
-
去抖定时器中断（TIM2/TIM6基础定时器）：抢占优先级 2（中等），仅次于按键中断，稳定执行去抖校验；
-
串口 、 ADC 、蓝牙等外设中断：抢占优先级 4（最低），不会阻塞按键核心中断逻辑。
该配置可确保系统任何运行状态下，薄膜开关按键触发都能优先响应，彻底解决后台任务、外设中断导致的按键卡顿、漏触发问题。
四、定时器去抖时间精准选型（适配薄膜开关特性）
去抖延时是决定按键识别准确率的关键参数，必须严格匹配薄膜开关物理抖动特性，避免延时过长导致响应迟滞、延时过短无法滤除抖动。
4.1 薄膜开关抖动特性
常规嵌入式薄膜开关机械抖动时长为1~5ms，无机械按键长抖动、回弹紊乱问题，延时参数可精准适配。
4.2 工程最优延时参数
-
推荐去抖时间：10~20ms，完全覆盖薄膜开关全部抖动周期，同时维持毫秒级无感响应速度；
-
参数避坑：1~3ms短延时无法彻底滤除抖动，易出现双击、误触发；100ms以上长延时会导致按键响应迟钝，严重影响人机交互体验。
五、五态按键状态机：稳定处理按键全场景
为适配按键按下、释放、抖动、长按全场景，本文配套设计五态按键状态机，由定时器中断驱动状态切换，逻辑闭环、稳定性强，支持消抖、单次触发、长按识别、释放检测全功能。
5.1 状态机五大核心状态
-
IDLE （空闲态）：无按键触发，系统待机，等待外部中断信号；
-
PRESS_DEBOUNCE（按下消抖态）：检测到触发信号，进入延时消抖阶段；
-
PRESSED（已按下态）
-
RELEASE_DEBOUNCE（释放消抖态）：检测到按键松开信号，执行释放延时校验；
-
RELEASED（已释放态）：释放校验完成，回归空闲状态。
状态机全程由定时器中断驱动，无阻塞逻辑，可精准过滤抖动干扰，同时为长按检测提供基础架构支撑。
六、长按检测功能实现（零资源冗余设计）
嵌入式产品普遍需要按键长按功能，为避免占用额外硬件定时器资源，本方案采用单定时器复用、软件计数器区分的轻量化设计。
核心逻辑：按键进入 PRESSED 稳定按下状态后，启动软件长按计时（常规阈值1s），依托原有去抖定时器的中断节拍做软件计数。若计时周期内按键持续保持按下状态，判定为长按事件；若中途检测到按键释放，直接清零计数器，终止长按判定。
该设计无需新增硬件外设，最大化节省MCU资源，同时保证长按、短按识别精准无冲突。
七、多按键冲突处理：矩阵扫描防误触发
薄膜开关多为矩阵式布局，多按键同时按下易产生信号串扰、事件误判。针对该场景，优化矩阵扫描中断处理逻辑，解决按键冲突问题。
工程方案：定时器消抖完成后，采用逐行单次扫描机制，每次中断仅扫描一行按键电平，完成全部行列扫描后统一校验按键状态。若检测到两个及以上按键同时触发，直接标记为按键冲突状态，舍弃本次按键事件，不执行任何响应逻辑，彻底规避多键串扰导致的误触发故障。
八、低功耗适配：休眠唤醒+低功耗运行优化
电池供电嵌入式设备对功耗要求极高，本中断分层方案可完美适配MCU低功耗STOP休眠模式，实现超低待机功耗+实时按键响应。
空闲无按键触发时，MCU进入深度休眠低功耗模式，整机功耗降至µA级；薄膜开关触发外部中断后，瞬时唤醒MCU，启动去抖定时器完成按键校验，事件处理完成后立即清零标志、关闭定时器，MCU重新进入休眠状态。
相较于传统轮询扫描（持续占用CPU、高功耗），本方案仅按键触发时占用资源，大幅降低整机平均功耗，适配各类低功耗嵌入式终端。
九、事件队列解耦：中断与主循环分层处理
为避免中断内执行复杂业务逻辑导致中断超时、系统卡顿，采用环形事件队列实现中断与应用层解耦。
中断服务函数仅做极简处理：置位标志、校验按键有效性、将按键事件（短按/长按/释放）写入环形队列，不执行任何业务逻辑；主循环轮询读取队列数据，完成对应的应用层功能处理。
工程配置：环形队列缓存大小设置为16~32字节，可覆盖按键峰值触发速率，杜绝事件丢失、堆积问题，兼顾系统稳定性与执行效率。
十、高阶优化：中断向量表与栈资源优化
针对高实时、高稳定工业场景，可通过两项高阶优化进一步降低响应延迟，杜绝极端工况失效问题：
10.1 中断向量表优化
将薄膜开关外部中断入口函数放置在中断向量表靠前位置，规避函数指针间接调用产生的指令周期损耗，最大限度压缩按键响应延迟。
10.2 栈溢出防护
多任务系统中，栈溢出极易导致去抖定时器异常、按键逻辑失效。工程中需定期做栈边界检测，合理配置任务栈大小，避免中断嵌套、任务调度引发的栈溢出故障，保障全场景稳定性。
十一、工程验证与问题复盘方案
11.1 全工况可靠性验证
为保证产品全生命周期稳定，需做温度循环+按键响应组合测试，覆盖-20℃~+70℃高低温极限工况，验证不同温度下薄膜开关抖动特性、中断响应、去抖逻辑的稳定性，规避温漂导致的误触发、漏触发问题。
11.2 常见问题迭代优化
开发调试中若出现按键延迟大、误触发频发，禁止单纯增大去抖延时掩盖问题，需回溯核心参数：优先校验NVIC中断优先级配置、定时器去抖时长、按键电平采样稳定性，针对性优化后再回归验证，从根源解决问题。
11.3 量产文档规范
量产阶段需将中断优先级参数、去抖定时器时长、状态机切换条件、事件队列大小、栈配置参数全部写入代码注释与设计文档，方便后续版本迭代、设备移植、故障维护。
十二、总结
基于中断优先级分层的薄膜开关去抖策略，通过外部中断抓触发、定时器中断做校验的双层架构，完美解决了传统按键处理方案实时性差、误触发高、功耗高、资源占用大的痛点。搭配五态状态机、单定时器复用、事件队列解耦、低功耗休眠唤醒设计，可适配绝大多数STM32嵌入式设备的薄膜开关、矩阵按键开发场景。
该方案逻辑清晰、资源占用低、稳定性强、移植性好，是工业级、消费级嵌入式产品按键处理的最优工程方案，可有效提升设备人机交互体验与长期运行可靠性。
