【官方原创】LAT1724 STM32CubeIDE for VSCode 修改链接文件中的起始地址无效?

1.前言

近期在使用STM32CubeIDE for VSCode调试STM32的Boot-App时,发现一个问题:虽然修改了链接文件中的Flash的起始地址,但是elf中的地址一直未改变。


2.问题分析

通过STM32CubeMX2生成的CMake工程中,code区的起始地址是通过链接文件中的memory来定义的,如需调整,修改下图中的地址即可:

图1. 链接文件中的内存分配定义

我将ROM的起始地址由0x08000000修改为0x08001000后,在点击"build"按钮编译,得到如下的编译结果:

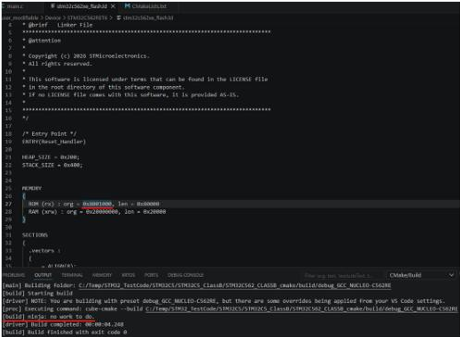

图2. 修改链接文件后的编译结果

仔细查看编译的输出信息,会发现编译器在这里什么也没干,这是为啥呢?我明明修改了ld文件中的flash地址了呀!

事实上,这是因为在默认生成的CMakelist文件中,并没有把ld文件当成链接依赖,自然不会每次编译都去重新加载链接文件。


3.解决方法

知道了原因,那么要想让CMake工程每次执行"build"时,都去加载ld链接文件的话,可以清除当前的编译结果,或者手动添加依赖命令,我们一起来看看具体的实现吧。

3.1方法一

简单的做法就是每次执行"build"之前,手动清理工程的编译结果,然后再次编译即可,这个方法不需要任何额外的命令,缺点就是每次都要手动清除,这对工程师明显不是友好的方法。

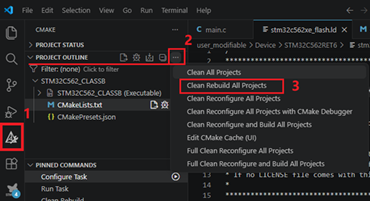

图3. 方法一 手动清除和编译

3.2方法二

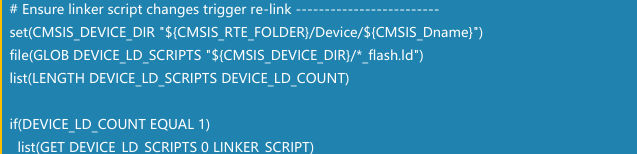

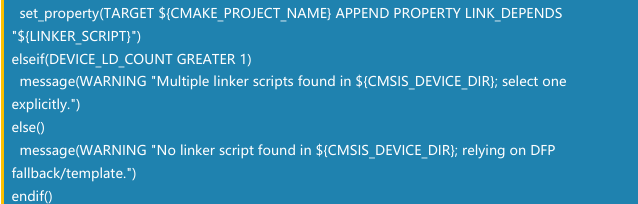

我们可以把链接文件标记为链接阶段的依赖(在CMake工程的根目录下的CMakelist文件中添加),这样就可以每次执行"build"时,自动加载ld文件,任何ld文件的改变都能自动感知了。

上述依赖就是指定路径,并自动搜索可用的链接文件。添加后的结果如下图所示:

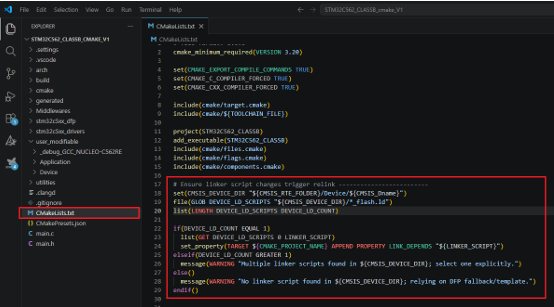

图4. 方法二 自动链接脚本编译


4.小结

链接文件改动是否能导致重新编译取决于依赖关系。现在AI工具非常丰富,我们可以让AI工具对这里的依赖给出详细的解答,这样就能做到对添加的内容知根知底。

点击下载《LAT1724 STM32CubeIDE for VSCode 修改链接文件中的起始地址无效?》原文档。
