3D SLAM 的核心难点不在算法理论本身，而在实时性约束下的点云处理效率和多传感器紧耦合的状态估计。

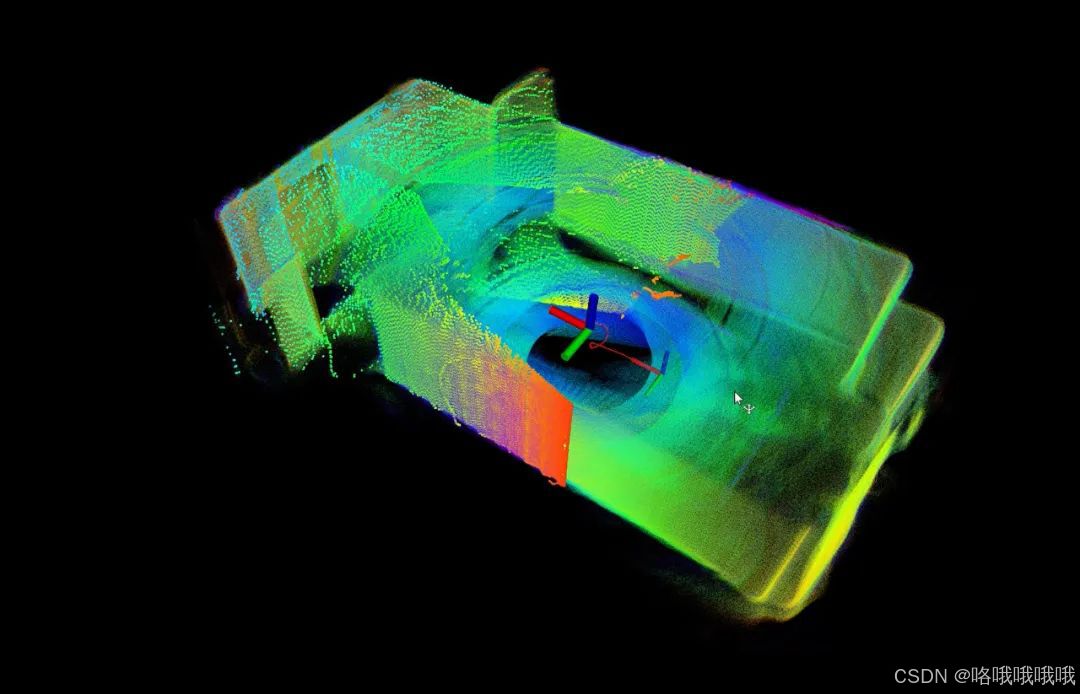

一、3D LiDAR SLAM 与 2D 的本质区别
2D SLAM 把世界压成平面，3D LiDAR SLAM 处理的是完整的 6-DOF（三平移+三旋转）位姿估计和三维点云地图构建。核心挑战急剧升级：
| 维度 | 2D SLAM | 3D LiDAR SLAM |
|---|---|---|
| 状态空间 | 3-DOF (x, y, θ) | 6-DOF (x, y, z, roll, pitch, yaw) |
| 数据量 | 单线，~1K 点/帧 | 多线，10K100K 点/帧 |
| 运动畸变 | 几乎可忽略（扫描快） | 严重------机械雷达一圈 ~100ms，期间车辆在动 |
| 地图表示 | 2D 栅格概率图 | 3D 点云 / 体素 / Surfel |
| 计算瓶颈 | 粒子滤波重采样 | kNN 搜索 + 非线性优化 |
| 典型场景 | 室内扫地机/AGV | 自动驾驶、无人机、室外大场景 |
3D SLAM 最核心的工程问题可以浓缩成一句话：怎么在嵌入式算力上，对海量点云做实时配准，同时抑制累积漂移。
二、系统架构：四大核心模块
和 2D 一样，3D SLAM 也分前端-后端框架，但模块复杂度完全不同：
- 前端------点云配准（Scan Matching）
3D 点云配准是整个系统的计算热点，主要分三大流派：
(a) 基于 ICP 及其变体
经典 ICP 通过最小化点对距离求刚体变换，但计算量大、易陷局部最优。3D SLAM 中常用的改进版本：
| 变体 | 核心改进 | 特点 |
|---|---|---|
| PP-ICP（点到面） | 点到平面距离 | 二阶收敛，比点到点快 |
| PL-ICP（点到线） | 点到线距离 | 适合结构化场景 |
| GICP（广义ICP） | 概率框架统一 ICP + PL-ICP | 全局优化能力强 |
| NICP | 加入法向量和曲率 | 鲁棒性提升 |
| IMLS-ICP | 隐式移动最小二乘表面建模 | 处理非刚性配准 |
ICP 类方法精度高但计算慢，且强依赖初始位姿------这直接催生了特征法和滤波法的出现。
(b) 基于 NDT（正态分布变换）
将点云划分为体素网格，用高斯分布描述每个体素内的点分布，把"找最近点"问题变成"最大化概率密度"问题：
• 优势：速度快、稳定性好、无需建立点对应关系
• 劣势：精度略低于 ICP，体素分辨率影响精度
• 典型应用：自动驾驶地图匹配定位（如 Autoware 的 NDT 定位模块）
© 基于几何特征（LOAM 系核心）
LOAM 的核心创新：不配准全部点云，只提取少量高质量特征点
• 边缘点（edge/sharp points）：局部曲率大，约束旋转
• 平面点（planar/flat points）：局部曲率小，约束平移
计算每个点在其邻域（前后各5个点）的曲率，按曲率排序，选取最大的若干个作为边缘点、最小的若干个作为平面点。用点到线距离（边缘点）和点到面距离（平面点）构建残差，通过高斯-牛顿或 LM 优化求解。
- 运动畸变补偿（去畸变）
这是 3D SLAM 比 2D SLAM 多出来的关键环节。机械式激光雷达一圈扫描需要 ~100ms，期间车辆在运动，一帧点云里每个点对应的车辆位姿其实都不一样------点云会"扭曲"。
补偿方法：
• 匀速模型（LOAM 原始方案）：假设匀速运动，线性插值
• IMU 预积分（LIO-SAM/FAST-LIO）：利用高频 IMU 数据逐点补偿，精度更高
• 反向传播（FAST-LIO2）：从最后一个 IMU 状态反向积分到每个点的时间戳
这直接解释了为什么后来几乎所有方案都引入了 IMU。
- 后端------位姿图优化 / 滤波
图优化路线（LIO-SAM 为代表）
• 构建 Pose Graph：节点=位姿，边=约束
• 约束来源：激光里程计、IMU 预积分、回环检测、GPS
• 用 g2o / GTSAM / Ceres 求解非线性最小二乘
• 优势：全局一致性强，可融合多源约束
• 劣势：计算开销大，嵌入式平台可能掉帧
滤波路线（FAST-LIO 为代表）
• 误差状态迭代卡尔曼滤波（ES-IEKF）
• IMU 状态和激光观测在同一个滤波器中联合估计
• 优势：计算效率高，硬实时，适合嵌入式平台
• 劣势：无原生回环检测，长时间漂移大于图优化方案
- 回环检测
3D 回环检测比 2D 更难------不能简单用栅格地图相关性搜索。主流方案：
• Scan Context：将点云投影为极坐标距离图，生成全局描述子做检索
• LiDAR BoW：类似视觉词袋，用点云局部特征构建字典
• 基于距离的关键帧匹配：最简单，当前位姿与历史关键帧距离小于阈值时触发 ICP 验证
回环确认后，将新约束加入 Pose Graph 做全局优化，修正整条轨迹。
三、算法演进谱系：从 LOAM 到 FAST-LIO2
LOAM (2014, CMU, Ji Zhang) ─── 3D激光SLAM奠基之作
│
├── A-LOAM (2019, 港科大) ──── Ceres重构，代码清晰，入门首选
│ └── F-LOAM ──────────── 去掉特征提取，进一步加速
│
├── LeGO-LOAM (2018, Tixiao Shan) ── 地面分割+双阶段解耦优化+轻量回环
│ └── LIO-SAM (2020) ──────── 因子图+IMU预积分+GPS+回环，工业级
│ └── LVI-SAM (2021) ── +视觉惯性系统，三重冗余
│
├── LOAM-Livox ──────────── 适配 Livox 固态雷达（非重复扫描）
│
└── FAST-LIO (2021, 港大)
├── FAST-LIO2 (2022) ──── ikd-Tree + 直接法原始点云配准
└── FAST-LIVO/2 (2022-24) ─ +视觉紧耦合
└── Faster-LIO ──── iVox 增量体素哈希，极致实时
核心算法横向对比
| 维度 | LOAM | LeGO-LOAM | LIO-SAM | FAST-LIO2 | LVI-SAM |
|---|---|---|---|---|---|
| 核心方法 | 特征提取+双线程 | 地面优化+解耦 | 因子图+IMU预积分 | IEKF+ikd-Tree直接法 | 因子图+视觉惯性 |
| 传感器 | 纯LiDAR | LiDAR+IMU(松耦合) | LiDAR+IMU+GPS | LiDAR+IMU | LiDAR+相机+IMU+GPS |
| 耦合方式 | 无 | 松耦合 | 紧耦合 | 紧耦合 | 紧耦合 |
| 回环检测 | 无 | 轻量级 | 成熟(SC) | 无 | 成熟 |
| 实时性 | 中(10Hz) | 高 | 中(易掉帧) | 极高(100Hz+) | 低 |
| ARM部署 | 可行 | 适合 | 吃力 | 适合 | 不适合 |
| 大场景漂移 | 严重 | 中等 | 小(回环修正) | 中等 | 最小 |
| 退化环境 | 容易发散 | 一般 | 有风险 | 鲁棒 | 最鲁棒 |
| 固态雷达 | 不支持 | 不支持 | 不支持 | 原生支持 | 支持 |
隧道实测对比（RMSE，越小越好）
| 算法 | RMSE (米) | 说明 |
|---|---|---|
| FAST-LIO2 | 3.40 | 直接法不依赖特征提取，低特征场景表现最好 |
| HDL-Graph SLAM | 6.12 | 依赖特征，隧道特征少时退化 |
| SC-LIO-SAM | 8.62 | 加了 Scan Context 但IMU特征不足 |
| LIO-SAM | 8.74 | 有IMU但特征提取在隧道中失效 |
| SC-LeGO-LOAM | 9.03 | 同上 |
| F-LOAM | 9.53 | 特征法在隧道中最差 |
这个数据很直观------特征提取派系在低特征环境中集体翻车，直接法（FAST-LIO2）完胜。
四、关键工程细节
- ikd-Tree：FAST-LIO2 的速度秘密
传统 KD-Tree 是静态构建的------地图更新时需要整体重建。FAST-LIO2 引入增量式 KD-Tree：
• 支持增量插入和删除点，O(log n) 复杂度
• 周期性下采样和重平衡
• 比传统 KD-Tree 快一个数量级
Faster-LIO 进一步用 iVox（增量式体素哈希）替代 ikd-Tree，在固态雷达上可达 1-2kHz 处理频率。
- LeGO-LOAM 的双阶段解耦优化
LeGO-LOAM 最精妙的设计：把 6-DOF 优化拆成两步
第一阶段：只用地面点（平面点）匹配 → 约束 pitch/roll/z（3-DOF），快速收敛
第二阶段：固定第一阶段结果，用非地面点（角点）匹配 → 约束 x/y/yaw（3-DOF）
把 6-DOF 问题降成两个 3-DOF 问题，计算量大幅下降，且数值稳定性更好。
- LIO-SAM 的因子图架构
LIO-SAM 把所有约束统一成因子图节点：
• IMU 预积分因子（帧间约束）
• 激光里程计因子（scan-to-map 配准结果）
• 回环检测因子（历史关键帧匹配）
• GPS 因子（全局位置约束，可选）
用 GTSAM 做滑动窗口优化，控制计算规模。这是从"滤波"到"图优化"的架构跃迁。
- 三种工程落位方式
自动驾驶中 3D SLAM 不只有"在线建图"一种用法：
| 模式 | 场景 | 特点 |
|---|---|---|
| 在线SLAM | 封闭园区/地下车库/矿山 | 边走边建边定位，从零开始 |
| 离线建图+在线匹配 | 高速/城区道路主流 | 预先采集高精地图，运行时NDT/ICP配准 |
| 组合导航约束源 | 高等级自动驾驶 | 即使有RTK+高精度惯导，仍保留激光里程计抑制漂移 |
五、工程落地的真实痛点
从你做模型部署的角度来看，3D SLAM 在 ARM 嵌入式平台上的主要瓶颈：
- kNN 搜索：每帧需要在地图中查找最近邻，KD-Tree 查询是 O(log n)，但点云量大时仍是瓶颈------FAST-LIO2 的 ikd-Tree 是目前最优解
- 非线性优化求解：g2o/GTSAM/Ceres 在 ARM 上求解 Pose Graph 优化时容易卡顿------LIO-SAM 在 Jetson Xavier NX 上实测帧率常跌破 8Hz
- IMU 预积分计算：紧耦合方案需要实时做 IMU 预积分，计算量集中在雅可比矩阵求导
- 内存管理：点云地图不能无限增长，需设计滑动窗口或地图分区机制
- 时间同步：LiDAR 和 IMU 时间戳不对齐会导致紧耦合系统直接崩溃
- 外参标定：LiDAR-IMU 外参标定精度直接影响配准质量，是工程中最容易被忽视的坑
- 退化环境检测：长走廊/隧道/开阔广场等几何特征缺失时，点云配准会退化------已有 P2d-DO 等方法检测退化状态并抑制干扰
六、选型决策树
传感器配置？
纯LiDAR → LOAM/A-LOAM（学习）或 LeGO-LOAM（地面车辆）
LiDAR+IMU
追求实时性/嵌入式 → FAST-LIO2 / Faster-LIO
追求全局精度/大场景 → LIO-SAM
固态雷达(Livox) → FAST-LIO2（原生支持）
高速运动/无人机 → FAST-LIO系列（IEKF+反向传播补偿）
LiDAR+IMU+相机
需要高鲁棒性/退化环境 → LVI-SAM
有预建地图
高速/城区 → NDT地图匹配定位
计算资源？
受限(Jetson/ARM) → LeGO-LOAM / FAST-LIO2 / Faster-LIO
充足(x86服务器) → LIO-SAM / LVI-SAM
七、当前趋势
• 多源紧耦合：LiDAR+Vision+IMU 融合（FAST-LIVO2、R3LIVE）------视觉提供语义和纹理，激光提供几何
• 固态雷达适配：Livox MID-360 等非重复扫描雷达催生了直接法复兴
• 语义 SLAM：SuMa++ 等利用语义分割区分动态/静态点云
• 退化感知：自动检测几何退化场景并切换策略
• 多机器人协同建图：集群 SLAM 在无人机编队中的应用
• 深度学习渗透：用神经网络做回环检测描述子、动态物体剔除、特征提取替代
知乎上这个领域的优质内容不少。有一篇LOAM 系列算法深度解读 https://zhuanlan.zhihu.com/p/544864651从论文到代码把 LOAM 的特征提取和双线程架构讲得很透彻；还有一篇多个 SLAM 框架室外实测对比 https://zhuanlan.zhihu.com/p/441386977，作者用速腾 16 线雷达在真实场景跑了 A-LOAM、LeGO-LOAM、LIO-SAM，配了实车截图和 RViz 效果，工程直觉很强；另外FAST-LIO2 的通俗解析 https://zhuanlan.zhihu.com/p/2048019334426056164用很口语化的方式把 IEKF+紧耦合+ikd-Tree 这套设计逻辑讲明白了，适合快速建立直觉。
有什么具体模块想深挖的------比如 IEKF 的状态变量设计、IMU 预积分的雅可比推导、ikd-Tree 的增量插入算法、或者 Cartographer 3D 的分支定界回环检测实现，都可以继续展开。
