从“摸形状“到“点到线面的距离“——聊聊 SLAM 前端（激光雷达篇）

相机的眼睛再灵，也绕不开三道坎：怕黑、怕白墙、算不出真实尺度。本篇换一种"看"法------让激光雷达主动发光测距，在无结构的点云里重新回答"提取什么、如何关联"两个老问题。读完你会理解 LOAM 的粗糙度选点、KD-tree 就近关联与点到线面残差的设计逻辑，横向认识 ICP/GICP/NDT 一族，还能带走一段可运行的 PCL 配准代码与实战避坑清单。

---

一、缘起：当视觉那双眼睛"瞎掉"的时候

上一篇文章里，我们给相机配了一双眼睛：提取角点（找茬）、发身份证（ORB 描述子）、对暗号（汉明匹配 + 比率检验）、开派对投票（RANSAC）、再签几何契约（对极几何）。链路是通的，但这双眼睛有三个明明白白的短板：

1. 怕黑：被动成像，夜里、隧道里，它什么也看不见。

2. 怕无纹理：白墙、天空，它找不到任何"独一无二"的点，直接罢工。

3. 天生没有尺度感：花了好大力气解出来的平移 t，只是个方向，真实走了几米它不知道。

这三个短板，指向同一个解药：换一种"看"法------不是等着接收光，而是主动发光、还顺带量距离。

激光雷达（LiDAR，Light Detection And Ranging）干的就是这件事：它自己打出一束激光，收到回波，用"光走了多久"直接算出这个点离我几米。上一篇文章里单目视觉求而不得的"尺度"，对激光来说，出生就带着。

但代价是：激光给你的，不再是一张规整的、铺满像素的图像，而是一团无结构的散点------点云（point cloud）。你要在这团点里，重新回答那两个老问题：

1. 提取：哪些点"值得记住"？

2. 关联：两团点里，哪些点"是同一个东西"？

骨架没变，但血肉全换了。如果说视觉是"用眼睛看"，激光就是"在黑暗里摸形状"------这正是本文要讲的内容。

---

二、浅水区：在点云里找茬------什么样的点值得被记住？

2.1 点云不是图像，先抛弃一个幻觉

先纠正一个最容易犯的错：别把点云当"像素"来处理。

图像是一个规则的二维网格：每个格子（像素）都有确定的位置和灰度，邻域关系清清楚楚。点云完全不是这么回事------它是一堆 (x, y, z) 坐标的无序集合，点的位置是连续的、稀疏的、不均匀的。近处密密麻麻，远处稀稀拉拉；扫描线之间还有缝隙。

更要命的是：点云没有"灰度"这个概念 。你没法像 ORB 那样在像素上比较"谁亮谁暗"。激光给你的是每个点的三维坐标，以及从坐标里能算出来的几何形状。

所以激光前端的"找茬"，找到的不是"纹理的独特"，而是"形状的独特"。

2.2 两种"好形状"：边缘点与平面点

把上一篇文章那张"角点/边缘/平面"的表搬过来，看看在激光眼里它变成了什么：

区域类型	视觉眼里的评价	激光眼里的评价	为什么
角点（尖锐拐角）	完美特征	边缘点：好	角度突变，位置稳定
边缘（棱、脊）	会"滑动"，不靠谱	边缘点：好	激光直接量到棱，不像灰度会滑动
平面（白墙、地面）	完全没用	平面点：宝！	见下文

注意到一个惊人反转了吗？视觉里最没用的"白墙"，在激光眼里成了宝贝。

为什么？因为它反过来了：

• 视觉的难点是"平面上没有可区分的信息"------灰度处处一样。

• 激光量的是"距离"，一片平整的墙，恰恰意味着每个点到墙面的距离关系是高度一致的------你用它来对齐两帧点云，约束强得可怕。

而且更重要的是：现实世界主要由平面构成 ------地面、墙壁、天花板、桌面。点云里绝大多数点都落在平面上。平面点数量庞大、处处都是、还能互相印证，是激光 SLAM 绝对的主力。 边缘点虽然"独特"，但数量少、还容易被噪声和遮挡污染，只当配角。

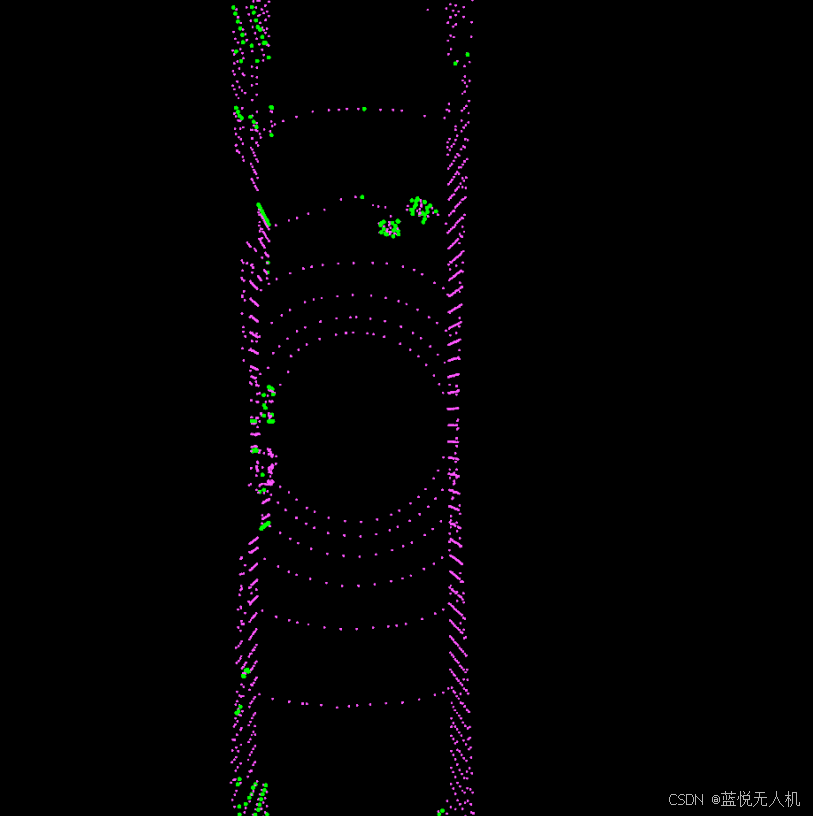

所以，视觉找的是"少数派"（角点），而激光的主力反而是"多数派"（平面点）。这就是两种传感器最根本的气质差异。如下图所示紫色点云为墙面和地面的平面点，绿色则为边缘点。

2.3 用"平滑度"挑点：LOAM 的粗糙度公式

怎么在点云里挑出"边缘点"和"平面点"？经典做法来自 LOAM（Lidar Odometry And Mapping）------它不看灰度，看的是局部几何的光滑程度。

对某条扫描线上的一个点 i，取它前后同一圈上一串相邻点 S，定义它的"粗糙度" c：

             ||  Σ (Xⱼ - Xᵢ)  ||
        c = ────────────────────   ( j ∈ S, j ≠ i )
             |S| · || Xᵢ ||

直观理解这个公式：分子是"周围点相对于我的位置的向量和"。如果周围点像平面一样均匀分布 ，正负向量互相抵消，这个和会很小；如果我在一条棱上，某一侧的点突然拐了个弯，向量和就会很大。

于是就有了一个朴素的判据：

c 大  →  边缘点    （周围点"不平"，我正好卡在棱上）
c 小  →  平面点    （周围点"平"，我躺在一片平面上）

就这么简单。它和视觉里的"角点响应"是一对表兄弟：视觉用灰度梯度判断"这里变化剧烈"，激光用几何粗糙度判断"这里形状突变"。

工程忠告 ：真正落地时，点不能随便取。LOAM 会把每条扫描线分成若干段，每段里按 c 的大小取前几个边缘点、后几个平面点。这样能保证各种朝向的点都有、不至于墙面点把棱上的点淹没了；同时远距离点（点稀疏、噪声大）会被特殊对待。挑点的艺术，一半在公式，一半在"怎么撒网"。

---

三、深水区：数据关联------谁和谁在同一个物体上

3.1 没有身份证，怎么认亲？

视觉那套"发身份证 + 对暗号"的流程，激光里不存在。点云没有描述子，没有汉明距离，只有一堆坐标。

那怎么把两帧点云里"同一个物体"的点对上？答案朴素得有点粗暴：靠位置就近。

具体做法是：把上一帧（或地图）的点塞进一个 KD-tree，对当前帧的每个特征点，去问 KD-tree："离我最近的几个点是谁？"

当前帧点 X  →  KD-tree 最近邻搜索  →  上一帧里最近的几个点

听起来很像视觉里的"暴力匹配"，但有一个本质区别："就近"成立的前提，是两帧位姿已经大致对齐。 所以要先用里程计、IMU 或上一时刻的位姿，把当前点云粗略地"挪"到上一帧的坐标系下，再找最近邻。这就是激光前端里常说的"有了初值，关联才成立"。

3.2 点到线、点到面的距离，才是真正的"残差"

找到最近邻之后，最反直觉的一步来了：不要用"点对点"的距离，要用"点到几何元素"的距离。

原因在于扫描的物理过程。激光的扫描线是分层的（比如 16 线、64 线），相邻两圈扫描线的间隔，远大于同一圈里相邻点的间隔。也就是说：你在当前帧里看到的一个点，几乎不可能正好落在上一帧某个点上------它更可能落在上一帧某个点"所在的直线或平面"上。

于是 LOAM 的关联规则是这样的：

对于边缘点 ：先用 KD-tree 在上一帧特征点云中找到离当前点最近的点，再在相邻的前后两条扫描线中各补一个最近的点。如下图中，i 是当前帧中的一个边缘点，j、l 是上一帧中找到的两个边缘点------它们连成的直线，就是 i 应该落上去的那条"棱"。算的是点到直线的距离：

              |(X - Xⱼ) × (X - Xₗ)|
        d_边 = ────────────────────────────
               |Xⱼ - Xₗ|

对于平面点 ：套路相同，只是要多凑一个点------KD-tree 找到最近点后，再在相邻扫描线中补齐三个不共线的点。如下图中，i 是当前帧中的一个平面点，m、j、l 是上一帧中找到的三个平面点------它们张成一个平面，就是 i 应该落上去的那片"面"。算的是点到平面的距离：

               |(X - Xⱼ) · ( (Xⱼ - Xₗ) × (Xⱼ - Xₘ) )|
        d_面 = ────────────────────────────────────────────
                 |(Xⱼ - Xₗ) × (Xⱼ - Xₘ)|

注意这里的 j、l（以及 m）必须落在不同的扫描线上------同一圈扫描上的点挤在一起，张不出可靠的直线或平面。

把两帧点云里所有"边缘点→线"和"平面点→面"的距离加起来，就是我们要最小化的总误差；再用高斯牛顿法求解旋转 R 和平移 t。这一步，就是激光版的对极几何------"几何验证"在这里的化身。

3.3 扫描匹配全家桶：ICP / GICP / NDT

上一节讲的"点到线面"，是 LOAM 这套框架的精髓。但它不是唯一的玩法。把"两帧点云怎么对齐"这件事抽象出来，业界有几代通用解法，一并认识一下：

算法	对应关系	误差定义	是否需要特征	特点
ICP	点对点	点到点的欧氏距离	否（用全部点）	最经典，但很吃初值
GICP	点到分布	点到"高斯分布"的马氏距离	否	考虑局部协方差，更鲁棒
NDT	点到体素	点到正态分布的似然	否	栅格化统计，不挑特征点
LOAM 系	点到线/面	点到几何元素的距离	是（边缘/平面点）	轻量高效，激光 SLAM 主流

一个总的心法是：ICP 系把对应关系当成"最近点对点"，而 LOAM/NDT 把对应关系当成"点对局部形状"。前者简单直接，后者更贴合激光扫描的物理结构，所以精度和速度都更优。这也是为什么今天做激光里程计，几乎人人都在 LOAM 这条祖传路线上打补丁（LeGO-LOAM、LIO-SAM、FAST-LIO......）。

3.4 上代码：完整可运行的两帧点云配准

和视觉篇对仗，这里给一段最小闭环：读两帧点云 → 降采样 → ICP 配准 → 得到 R、t。用 PCL 写，可编译：

#include <pcl/point_types.h>
#include <pcl/io/pcd_io.h>
#include <pcl/filters/voxel_grid.h>
#include <pcl/registration/icp.h>
#include <iostream>
​
int main() {
    pcl::PointCloud<pcl::PointXYZ>::Ptr src(new pcl::PointCloud<pcl::PointXYZ>);
    pcl::PointCloud<pcl::PointXYZ>::Ptr tgt(new pcl::PointCloud<pcl::PointXYZ>);
    pcl::io::loadPCDFile("cloud1.pcd", *src);  // 当前帧
    pcl::io::loadPCDFile("cloud2.pcd", *tgt);  // 目标帧/地图
​
    // ---- 步骤1：体素降采样 ----
    // 激光一帧几十万点，全拿去配准太慢；用 0.1m 的体素把点匀一匀
    pcl::VoxelGrid<pcl::PointXYZ> vg;
    vg.setLeafSize(0.1f, 0.1f, 0.1f);
    pcl::PointCloud<pcl::PointXYZ>::Ptr src_ds(new pcl::PointCloud<pcl::PointXYZ>);
    pcl::PointCloud<pcl::PointXYZ>::Ptr tgt_ds(new pcl::PointCloud<pcl::PointXYZ>);
    vg.setInputCloud(src);  vg.filter(*src_ds);
    vg.setInputCloud(tgt);  vg.filter(*tgt_ds);
​
    // ---- 步骤2：ICP 配准，估计 src -> tgt 的旋转平移 ----
    pcl::IterativeClosestPoint<pcl::PointXYZ, pcl::PointXYZ> icp;
    icp.setInputSource(src_ds);
    icp.setInputTarget(tgt_ds);
    icp.setMaxCorrespondenceDistance(0.5);   // 对应点最远 0.5m
    icp.setMaximumIterations(50);            // 最多迭代 50 次
​
    pcl::PointCloud<pcl::PointXYZ> aligned;
    icp.align(aligned);
​
    // ---- 步骤3：取出 R 和 t ----
    Eigen::Matrix4f T = icp.getFinalTransformation();   // 4x4 齐次变换
    std::cout << "是否收敛: " << (icp.hasConverged() ? "是" : "否") << std::endl;
    std::cout << "配准得分(越小越好): " << icp.getFitnessScore() << std::endl;
    std::cout << "T = \n" << T << std::endl;
    // T 左上 3x3 是旋转 R，右上 3x1 是平移 t ------ 单位是真实的"米"！
    return 0;
}

请对比视觉篇最后那句"t 是单位长度的"： 这里解出来的 t，直接就是真实平移了多少米。同样是前端，激光天生带尺子，单目视觉那根"命门"在这里不复存在。 上一篇文章埋下的伏笔，就此解开。

3.5 避坑忠告

这段 ICP 代码在"两帧已经挨得很近"时很顺滑，但真实激光前端一样有它的四大死法：

1. 运动畸变 。激光扫一圈要花 0.1 秒（10Hz），这期间雷达本身在动：一圈扫完，起点和终点的坐标已经不在同一个坐标系里了，整团点云被"拧"了一下。速度快时尤其明显，直线墙会被扫成弯的。工程对策：用 IMU 或匀速模型，按每个点的接收时间给它"倒推补偿"，把这 0.1 秒的位移抹平------这叫运动补偿/去畸变（deskew）。

2. 几何退化 。长直的隧道、空旷的走廊里，四面八方不是墙就是地面，平面几乎都平行------这时"横向平移"几乎没有约束，配准会在某个方向上漂。这是激光版的"视差太小/纯旋转"，本质都是某个自由度解不出来。对策：靠 IMU 把退化方向钳住（这正是激光惯导系统 LIO 存在的意义）。

3. 稀疏与盲区 。远处点稀、近处有盲区、细杆子可能只扫到一两个点。特征提取时如果只挑"最尖锐"的点，可能全挤在一个方向，配准照样塌。对策：分区域、分方向撒网取点，别让某一种几何独占。

4. 动态物体。还是那句老话------路过的人、开走的车，它们是"会动的点云"。ICP 会把它们硬当成静态对应，被拖着跑。动态剔除在激光里更棘手，因为激光看不出"这是车还是墙"，往往要靠多次观测的一致性或语义分割来筛。

---

四、最深彩蛋：从前端到建图，以及"合体"的必然

4.1 前端之后：把点云缝成一张地图

视觉篇我们只讲了"两帧"，激光这里补上它独有的后半程：建图（mapping）。

激光前端的输出不只是"这一帧和上一帧差了多少"，它还会把这些点云不断对齐、缝合、累积成一张越来越密的三维地图；新来的帧不光和上一帧比，还会和这张地图比（这就是 LOAM 里 "odometry" 与 "mapping" 两个线程的分工）。里程计负责快，建图负责准。

这套"提取 + 关联 + 累积"的循环，把激光从"两帧对齐"推向了"持续定位与建模"。它又是后面**回环检测（loop closure）**的原料：当你转了一圈回到原点，把新地图和旧地图对齐，闭环的误差就能在整个位姿图上摊平------这正好接回我们聊过的 GTSAM 因子图。

4.2 为什么相机和激光"终将合二为一"

上一篇文章结尾我埋了个钩子：激光如何破解尺度、"为什么它和相机终将合二为一"。现在可以摊牌了。把两者摆在一起看：

对比项	相机	激光雷达
靠什么	纹理、颜色	几何形状、距离
强项	纹理丰富、语义清晰、便宜	黑暗照常工作、有真实尺度
弱项	怕黑、怕无纹理、无尺度	无颜色语义、稀疏、贵
前端方式	特征点+描述子+对极几何	边缘/平面点+最近邻+点到线面距离

看懂了吗？它们的强项和弱项几乎完美互补。

• 相机怕无纹理的白墙 → 激光摸白墙摸得最起劲。

• 相机没有尺度 → 激光一量就是米。

• 激光分不清"车还是墙" → 相机一眼看出语义。

• 激光远距离稀疏 → 相机能把远处的纹理细节补进去。

所以趋势不是"谁取代谁"，而是合体：视觉提供纹理和语义，激光提供尺度和几何，IMU 提供高频运动。这三者捆在一起（视觉-激光-惯性融合，VIO / LIO 乃至 LVIO），才是今天自动驾驶、机器人定位最主流的形制。

骨架（提取 + 关联 + 几何验证）是永恒的，传感器是血肉；融合的终点，是让这具骨架同时长出眼睛、手和神经。

---

五、总结：两个传感器，同一副骨架

两篇文章看下来，"前端"其实只有一副骨架，换了两次血肉：

环节	视觉前端	激光前端
提取什么	灰度剧变的角点（FAST/Harris）	几何突变的边缘点/平面点（粗糙度 c）
怎么描述	ORB 二进制"身份证"	无描述子，靠坐标就近
怎么关联	汉明匹配 + 比率检验	KD-tree 最近邻
怎么验证	RANSAC + 对极几何	ICP/LOAM 点到线面距离
输出	R,t（但 t 无尺度）+ 3D 点	R,t（真实米）+ 累积点云地图
命门	黑、无纹理、无尺度	运动畸变、几何退化、稀疏、无语义

你要做的：

• 摸清气质：视觉靠纹理挑"少数派"，激光靠形状吃"多数派"，选传感器先看场景里有什么

• 守住关联：激光没有比率检验兜底，位姿初值和最近邻阈值就是命，务必给好初值

• 补上运动补偿：不去畸变，一切配准都是白搭

• 盯住退化方向：隧道、走廊里靠 IMU 兜底

你不需要做的：

• 手撕 KD-tree、手推点到线面距离的雅可比------PCL、LOAM 系开源库都给你封装好了

• 担心尺度不确定------激光出生就带米，这是它最不客气的地方

视觉让我们"看得见"，激光让我们"摸得着"。看得见，才知道该往哪走；摸得着，才知道走了多远。

回头看，前端骨架始终是"提取、关联、几何验证"三步：视觉靠纹理挑角点，激光靠形状吃平面，殊途同归解出运动。点到线面残差加上天生的真实尺度，让 LOAM 系方案成为自动驾驶与机器人定位的主力；对运动畸变、几何退化的工程化解，也正推动视觉、激光、IMU 深度融合。掌握这副骨架，任何新传感器到你手里，都只是换一副血肉。

---

下一篇，我们不再纠结单个传感器，而是把它们揉进一具身体里------聊一聊多传感器融合，看看眼睛和手，是如何配合着把这个世界一点点重建出来的。
