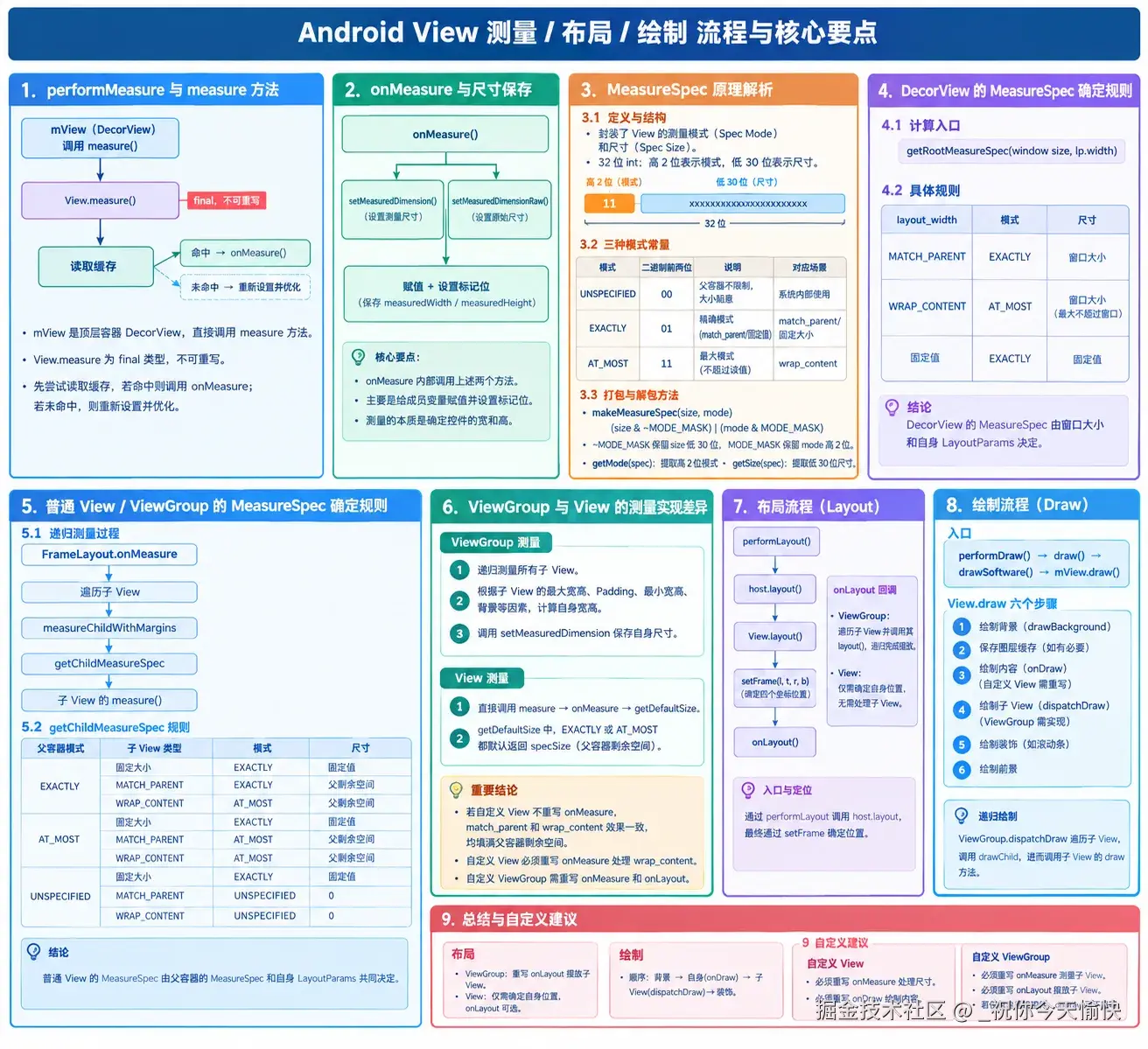

UI核心 - 绘制流程(测量、布局、绘制)

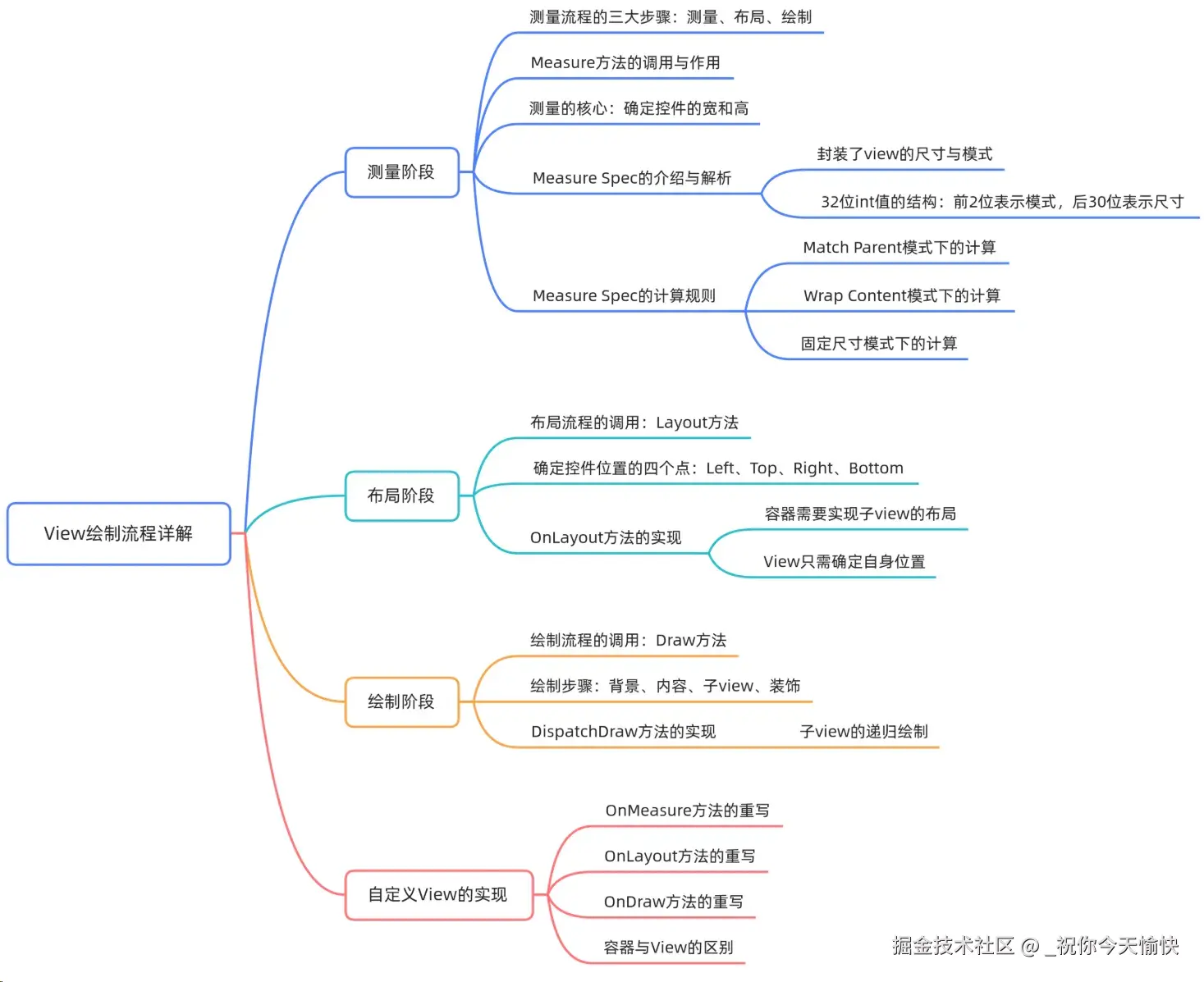

本文大纲： 话接上文，ViewRootImpl 中的测量、布局、绘制继续分析...

1. 测量流程源码分析

1.1. performMeasure与measure方法

• mView即顶层容器DecorView，直接调用measure方法。
• View.measure为final类型，不可重写。
• 首先尝试读取缓存，若命中则调用onMeasure；若未命中，则重新设置并优化。

1.2. onMeasure与尺寸保存

• onMeasure内部调用setMeasuredDimension和setMeasuredDimensionRaw。
• 核心操作是对成员变量赋值并设置标记位，保存measuredWidth和measuredHeight。
• 测量的本质是确定控件的宽和高。

2. MeasureSpec原理解析

2.1. 定义与结构

• MeasureSpec封装了View的测量模式（Spec Mode）和尺寸（Spec Size）。
• 它是一个32位int值：高2位表示模式，低30位表示尺寸。

View = 模式 + 尺寸->MeasureSpec  32位int值

00000000000000000000000000000000

MODE_MASK : 11000000000000000000000000000000

~MODE_MASK: 00111111111111111111111111111111

SpecMode（前2位）   +  SpecSize（后30）

2.2. 三种模式常量

• UNSPECIFIED：父容器不对View做限制，大小随意，通常系统内部使用。二进制前两位为00。
• EXACTLY：精确模式，父容器已检测出View所需精确大小。对应match_parent或固定大小。二进制前两位为01。
• AT_MOST：最大模式，父容器指定可用大小，View不能超过该值。对应wrap_content。二进制前两位为11。

2.3. 打包与解包方法

• makeMeasureSpec(size, mode)：将尺寸和模式打包成MeasureSpec。逻辑：(size & ~MODE_MASK) | (mode & MODE_MASK)。
• ~MODE_MASK保留size低30位，MODE_MASK保留mode高2位。
• getMode(spec)：提取高2位模式。
• getSize(spec)：提取低30位尺寸。

3. DecorView的MeasureSpec确定规则

3.1. 计算入口

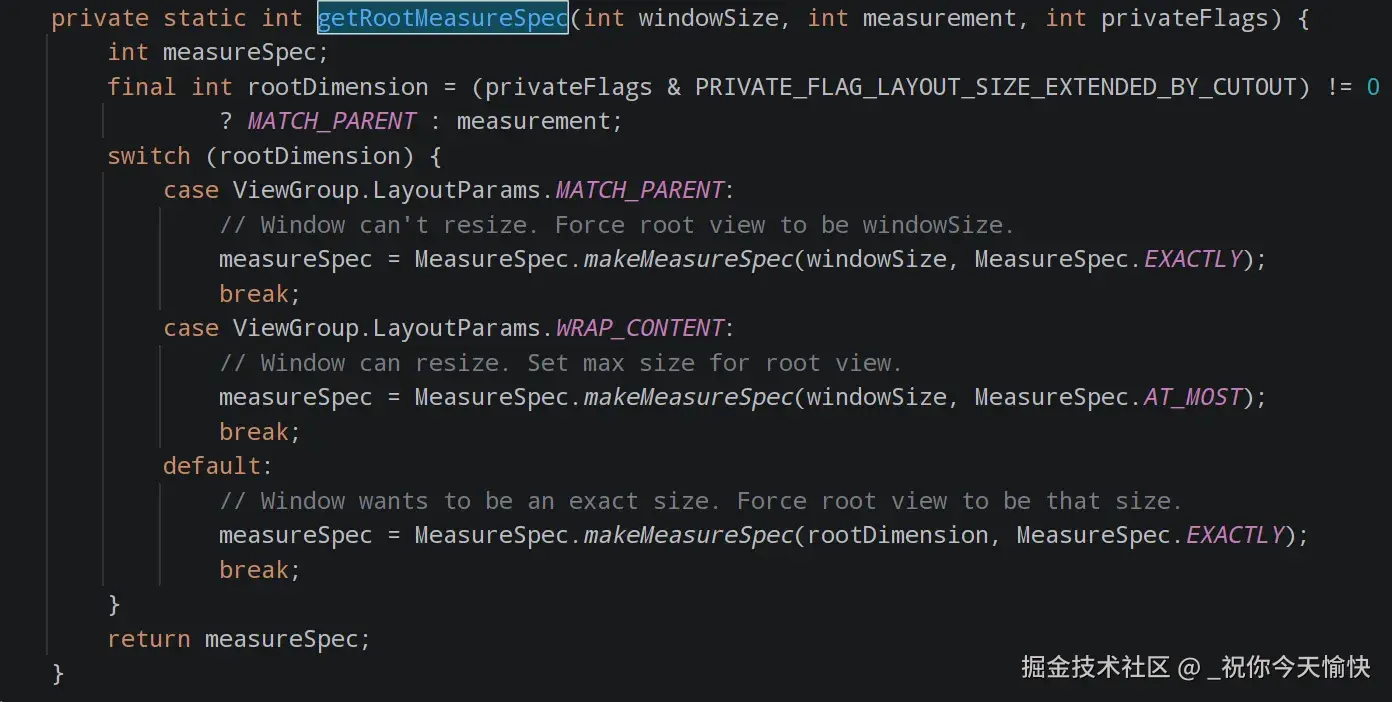

• 通过getRootMeasureSpec方法，传入窗口宽度（window size）和顶层View的布局参数（lp.width）。

3.2. 具体规则

• 若layout_width为MATCH_PARENT：模式为EXACTLY，尺寸为窗口大小。
• 若layout_width为WRAP_CONTENT：模式为AT_MOST，尺寸为窗口大小（最大不超过窗口）。
• 若layout_width为固定值：模式为EXACTLY，尺寸为固定值。

3.3. 结论

• DecorView的MeasureSpec由窗口大小和自身LayoutParams决定。

4. 普通View/ViewGroup的MeasureSpec确定规则

4.1. 递归测量过程

• FrameLayout.onMeasure遍历子View，调用measureChildWithMargins。
• 该方法先调用getChildMeasureSpec获取子View的MeasureSpec，再调用子View的measure方法。

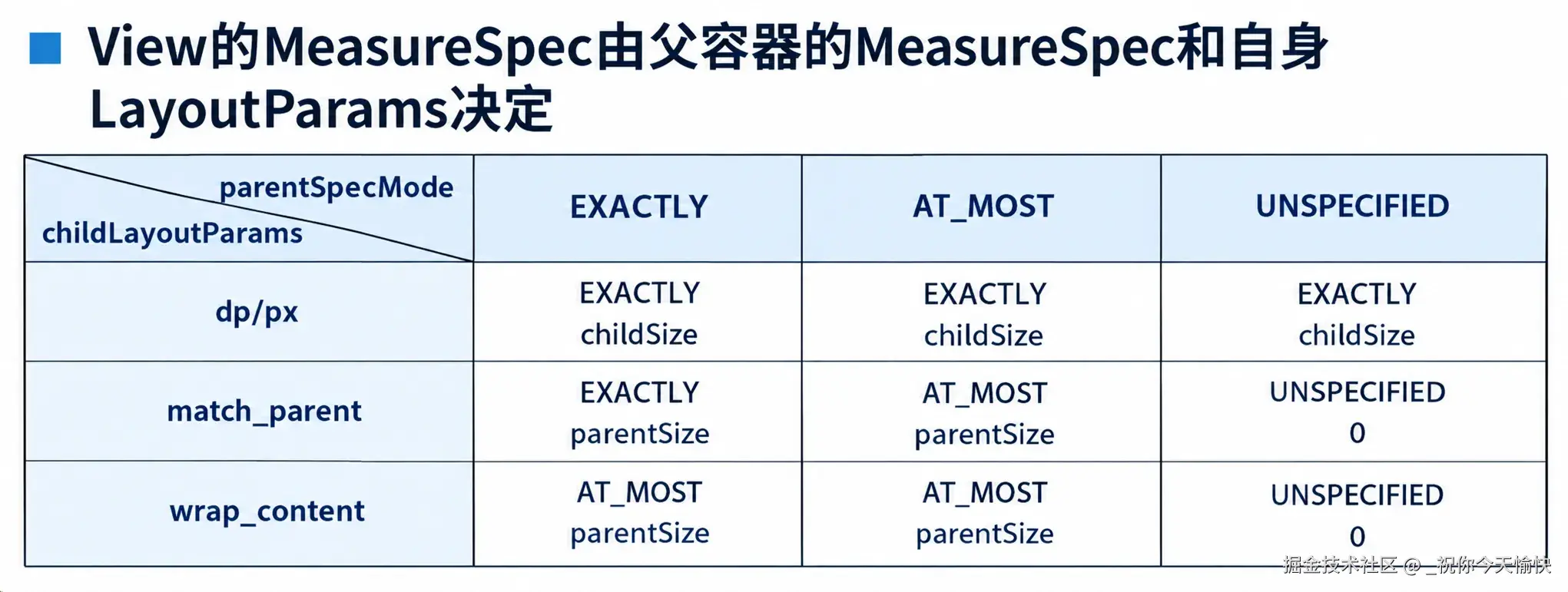

4.2. getChildMeasureSpec逻辑

参数：父容器spec、父容器padding、子ViewchildDimension。

• 当父容器模式为EXACTLY时 ：
  • 子View固定大小：模式EXACTLY，尺寸为固定值。
  • 子ViewMATCH_PARENT：模式EXACTLY，尺寸为父容器剩余空间（specSize - padding）。
  • 子ViewWRAP_CONTENT：模式AT_MOST，尺寸为父容器剩余空间。
• 当父容器模式为AT_MOST时 ：
  • 子View固定大小：模式EXACTLY，尺寸为固定值。
  • 子ViewMATCH_PARENT或WRAP_CONTENT：模式均为AT_MOST，尺寸为父容器剩余空间。
• 当父容器模式为UNSPECIFIED时 ：
  • 子View固定大小：模式EXACTLY，尺寸为固定值。
  • 子ViewMATCH_PARENT或WRAP_CONTENT：模式均为UNSPECIFIED，尺寸为0。

4.3. 结论

• 普通View的MeasureSpec由父容器的MeasureSpec和自身LayoutParams共同决定。

5. ViewGroup与View的测量实现差异

5.1. ViewGroup测量

• 先递归测量所有子View。
• 根据子View的最大宽高、Padding、最小宽高、背景等因素，计算自身宽高。
• 调用setMeasuredDimension保存自身尺寸。

5.2. View测量

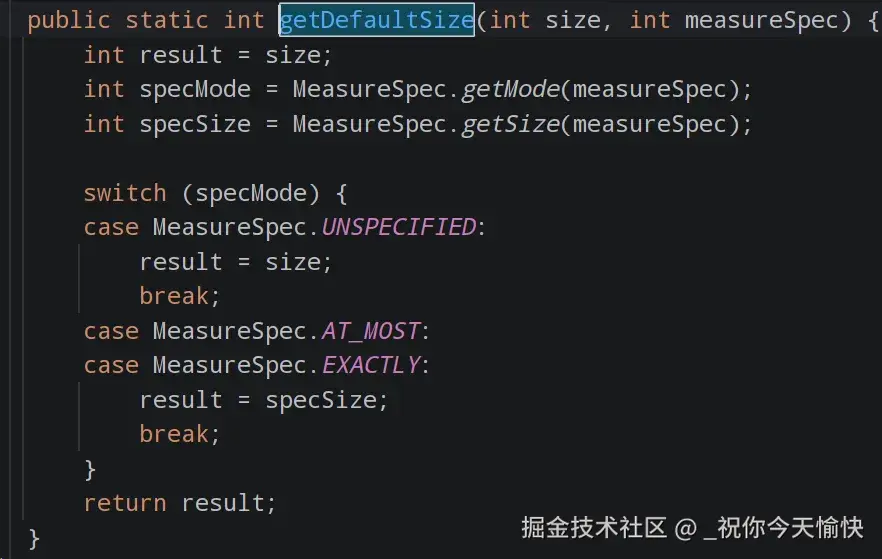

• 直接调用measure -> onMeasure -> getDefaultSize。
• getDefaultSize中，无论EXACTLY还是AT_MOST，默认都返回specSize（父容器剩余空间）。

5.3. 重要结论

• 若自定义View不重写onMeasure，match_parent和wrap_content效果一致，均填满父容器剩余空间。
• 自定义View必须重写onMeasure以正确处理wrap_content。
• 自定义ViewGroup需重写onMeasure以测量子View并确定自身大小。

6. 布局流程（Layout）

6.1. 入口与定位

• performLayout调用host.layout。
• View.layout中调用setFrame(l, t, r, b)确定左上右下四个坐标位置。

6.2. onLayout回调

• layout方法最后调用onLayout（空实现）。
• ViewGroup：需在onLayout中遍历子View并调用其layout方法，完成子View摆放（递归）。
• View：只需确定自身位置，无需处理子View。

7. 绘制流程（Draw）

7.1. 入口

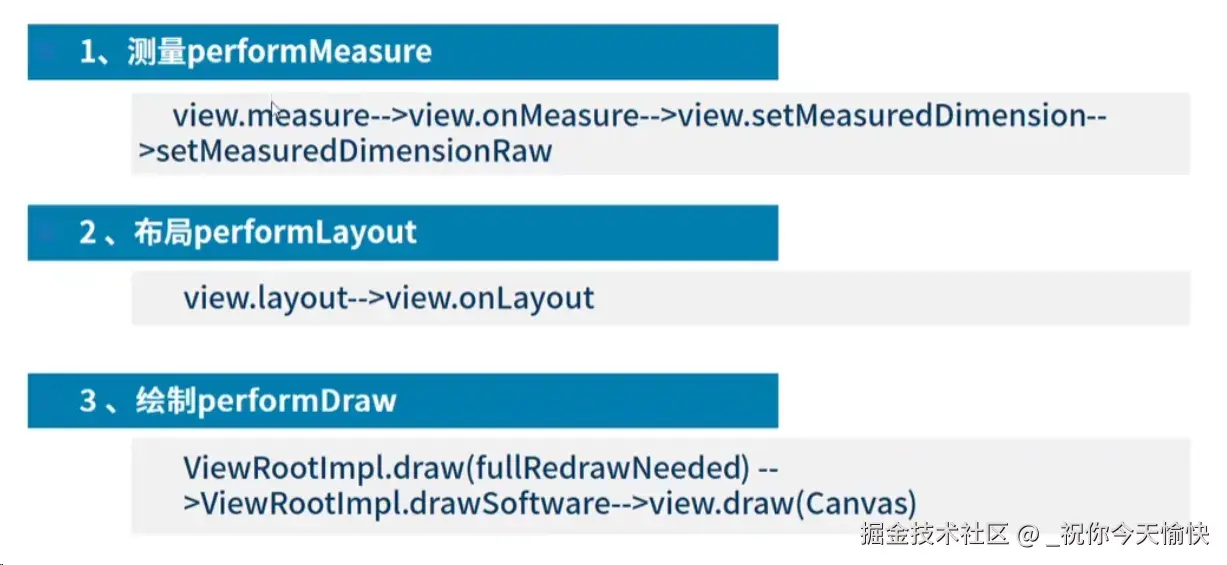

• performDraw -> draw -> drawSoftware -> mView.draw。

7.2. View.draw六个步骤

1. 绘制背景（drawBackground）。
2. 保存图层缓存（如有必要）。
3. 绘制内容（onDraw），自定义View需重写此方法。
4. 绘制子View（dispatchDraw），ViewGroup需实现此方法以递归绘制子View。
5. 绘制装饰（如滚动条）。
6. 绘制前景。

7.3. 递归绘制

• ViewGroup.dispatchDraw遍历子View，调用drawChild，进而调用子View的draw方法。

8. 总结与自定义建议

8.1. 布局

• ViewGroup：重写onLayout摆放子View。
• View：仅需确定自身位置，onLayout可选。

8.2. 绘制

• 顺序：背景 -> 自身(onDraw) -> 子View(dispatchDraw) -> 装饰。

8.3. 自定义View

• 必须重写onMeasure处理尺寸，重写onDraw绘制内容。

8.4. 自定义ViewGroup

• 必须重写onMeasure测量子View，重写onLayout摆放子View；若仅包含系统控件，onDraw可不重写。
