STM32H733 MPU、AXI、FMC学习

一、什么是MPU

MPU (Memory Protection Unit，内存保护单元)：

它是Cortex-M7内核内部的一个可选组件，用于 " 定义内存的访问权限和属性 "。MPU可以将整个内存映射划分为最多16个区域，并为每个区域独立设置：

访问权限：例如只读、只写、禁止执行 (XN) 等。

内存类型：普通内存 (Normal) 或设备内存 (Device)或Strongly ordered。

缓存策略：可缓存/不可缓存，以及回写 (Write-Back) 或透写 (Write-Through) 等。

二、MPU的三种内存类型

复制代码

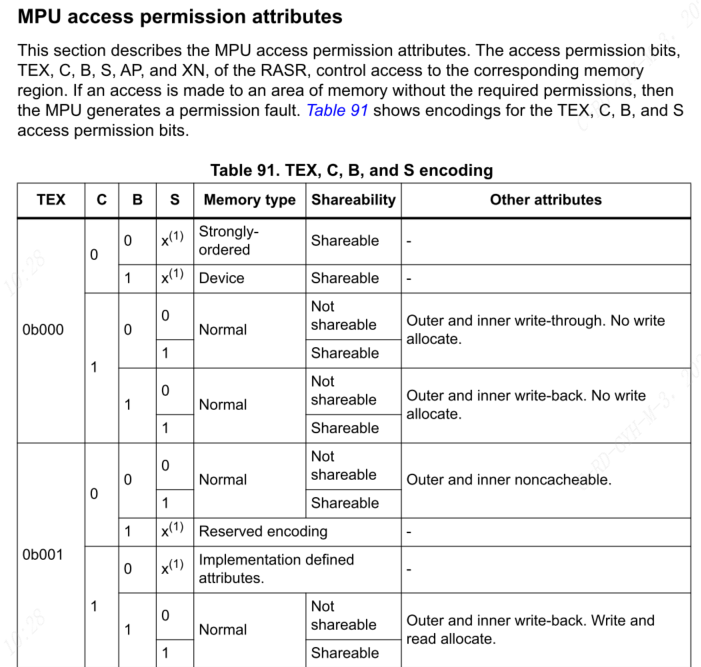

     图1.通过寄存器配置内存模式

MPU 可以配置的三种内存类型如下：

1. Normal memory

Normal 内存就是"正常的内存"，用来存放代码和数据。CPU 认为这段地址背后是普通的存储单元，读写它不会产生副作用。

行为特点

允许缓存：可以配置为可缓存或不可缓存。

允许推测访问：CPU 可以提前读取，即使程序不一定用到。

允许重排和合并：多个访问可以合并、乱序执行，以提高总线效率。

弱排序：不保证严格的程序顺序，只要数据依赖正确即可。
子类型

Non-cacheable（禁用Cache）：每次访问都直接到内存，但 CPU 仍可能重排、合并。

Write-through（写透）：写操作同时更新缓存和内存，读可缓存。

Write-back（写回）：写操作只更新缓存，稍后再写回内存。性能最高，但需手动维护一致性。

Write allocate / No write allocate：写未命中时是否分配缓存行。

2. Device memory

它的核心设计目标是在保证外设访问顺序正确的前提下，尽可能地提升访问效率。与追求极致性能的 Normal 内存和追求绝对顺序的 Strongly-ordered 内存不同，Device 内存通过 G、R、E 三个子属性，在"顺序安全"与"性能"之间提供了多档可调的平衡点。

行为特点

禁止缓存(禁用Cache)：访问直接到外设。

禁止推测访问：CPU 不会提前读取，避免误触发外设。

顺序受限：访问顺序不能随意重排，但可以通过子属性放松。

允许一定优化：通过 G、R、E 三个子属性控制。
内存的行为完全由三个子属性决定，每个属性都可以开启或关闭（前缀 n 表示禁止）

子类型

G (Gathering，合并)：是否允许将多个访问合并为一个总线事务。禁止时（nG），每次读写都会作为独立事务发送到外设，保证外设能感知到每一次独立的访问。

R (Reordering，重排)：是否允许对同一设备的访问进行顺序重排。禁止时（nR），访问将严格按照程序代码的顺序执行。

E (Early Write Acknowledgement，提前写确认)：是否允许写操作在真正到达外设之前就向 CPU 返回"完成"信号。允许时（E），写操作进入处理器的存储缓冲器（Store Buffer）后即可返回，CPU 无需等待其真正写入外设，从而提高了指令流水线效率。这也就是"可缓冲"特性的来源。

类型	合并 (G)	重排 ®	提前写确认 (E)	核心特点与典型用途
Device-nGnRnE	禁止	禁止	禁止	最严格。所有访问严格按程序顺序，且必须真正完成。相当于旧架构的 Strongly-ordered 内存。适用于对时序有绝对要求的关键外设寄存器（如中断控制器、DMA 寄存器）。
Device-nGnRE	禁止	禁止	允许	最常用。顺序严格保证，但写操作可被缓冲以提升性能。这正是 Cortex-M7 外设区域（0x40000000 - 0x5FFFFFFF）的默认类型。
Device-nGRE	禁止	允许	允许	允许重排，在保证无合并的前提下，为一些对顺序要求不高的外设提供更高效率。
Device-GRE	允许	允许	允许	最宽松。允许合并、重排和提前确认，限制最少，性能最高，但顺序保证最弱。

Strongly ordered memory

trongly-ordered 是最严格的内存类型，用于对顺序和时序要求极高的系统控制寄存器。它相当于 Device-nGnRnE 且总是非共享、非缓存。

行为特点

严格按程序顺序访问：前面的访问不完成，后面的访问不会开始。

禁止推测访问：绝不提前读取。

禁止重排、合并：每个访问独立、按序。

禁止早期写确认：写操作必须真正到达设备后才返回。

非缓存、非共享。

三、CPU附近总线

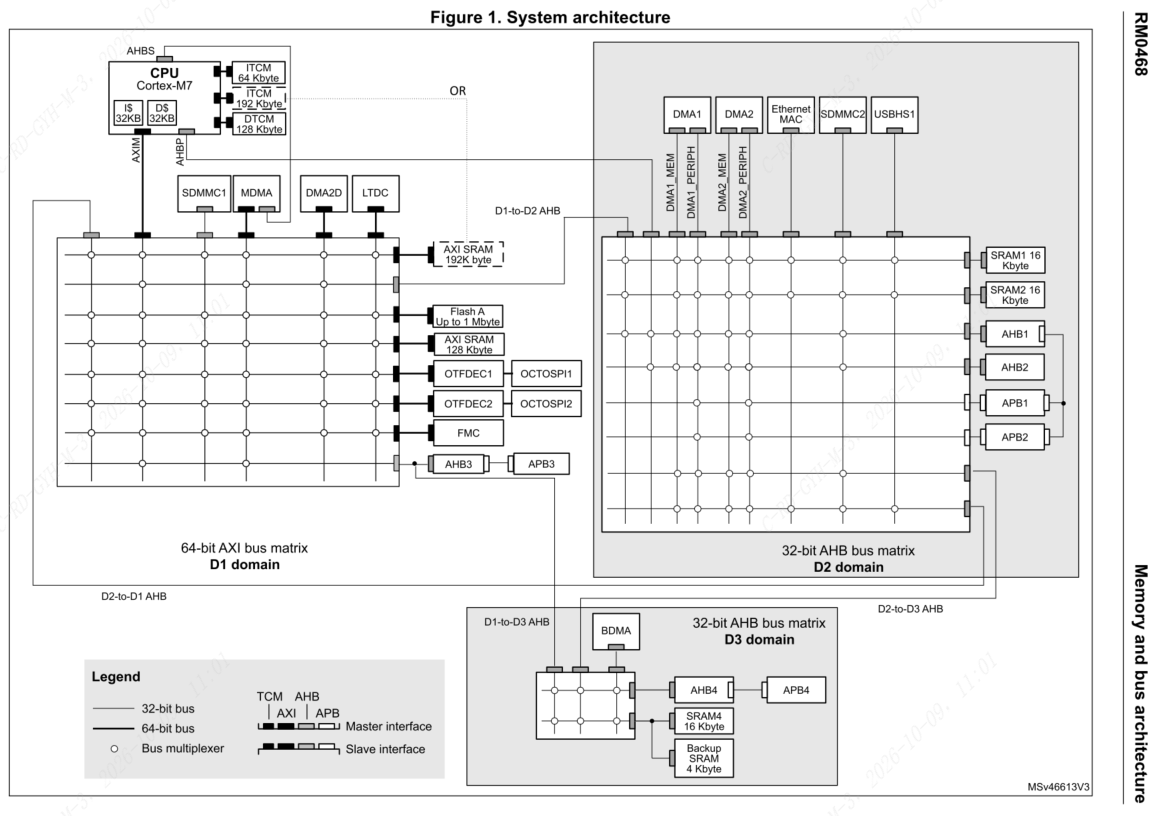

图2.系统总线

由图中可以看到官方把系统的总线框架分成了3个域：D1(高性能核心区)、D2（通用外设区）、D3（低功耗备份区）。本次了解D1域中的部分内容

1. 多个接口

AHBS（AXI High-Speed Slave）：用于高速外设访问（如 DMA、LCD 控制器等），是 AXI 总线的从端口。
AXIM（AXI Master Interface）：作为 AXI 主设备发起对内存/外设的读写请求。
AHPB（AHB Peripheral Bus）：连接低速外设或桥接器（连接到D2区域）。

2. 紧耦合存储器

名称	容量	用途说明
ITCM	64 KByte	指令紧耦合内存 ------ 存放最关键的中断服务程序、实时任务和性能敏感的算法
DTCM	192 KByte + 128 KByte = 320KB	数据紧耦合内存 ------ 存放高频变量、堆栈、DMA缓冲区等
I-Cache	32 KB	指令专用SRAM（可选配置）
D-Cache	32 KB	数据专用SRAM（可选配置）

3. AXI矩阵

图中D1下方那个大网格就是 AXI矩阵，它允许任意主设备（Master）访问任意从设备（Slave），实现并行通信，可以说是神经系统。

6 个主接口（ASIB）：连接发起访问的主设备。

Cortex-M7 内核的 AXI 总线（AXIM）

D2 域到 D1 域的 AHB 互连总线（D2-to-D1 AHB）

SDMMC1（32位 AHB）

MDMA（主 DMA，64位 AXI）

LCD-TFT 控制器（LTDC，64位 AXI）

DMA2D 图形加速器（Chrom-ART，64位 AXI）
7 个从接口（AMIB）：连接被访问的从设备。

AHB3 总线（进一步连接 APB3 外设）

Flash 存储器接口 A 和 B

FMC 外部存储器控制器

QSPI 接口

AXI SRAM

其他内部存储器或外设

这种设计运行多个主设备同时访问不同的从设备，比如：

内核从Flash取指
DMA2D从AXI SRAM读取图像数据
SDMMC向QSPI Flash写入数据
三者可并行发生，互不阻塞。我在一个视频处理项目中实测，合理利用这种并行性可使整体吞吐量提升40%。

AXI核心机制

当多个主设备同时请求访问同一个从设备时，AXI 矩阵内置的仲裁器会依据 QoS（服务质量）机制来解决冲突。

QoS 寄存器：每个主接口（ASIB）都有独立的读通道和写通道 QoS 寄存器（如 AXI_INIx_READ_QOS 和 AXI_INIx_WRITE_QOS），可配置 0 到 15 的优先级值，数值越大优先级越高。
仲裁规则：优先级高的主设备请求会优先得到处理。如果两个请求的 QoS 值相同，则采用 LRU（最近最少使用）策略进行仲裁。
典型应用：在图形显示场景中，可以为 LTDC 和 DMA2D 分配更高的 QoS 值，以确保屏幕刷新流畅，避免出现撕裂或卡顿。
AXI内存映射与关键地址
AXI SRAM 是 D1 域中最重要的高性能内存，直接挂载在 AXI 矩阵上，通常映射在 0x2400 0000 地址。其数据带宽为 64 位，可进行字节、半字、字或双字访问。除了 D3 域的 BDMA，系统内其他主设备均可访问该区域。相比之下，ITCM/DTCM 是紧耦合内存，直连内核，能以 CPU 全速运行，但不受 AXI 矩阵管理，且通常仅 CPU 和 MDMA（通过专用 AHB 端口）可访问。

四、本次FMC延迟问题判断

问题现象：在FMC通信的过程中偶发的延时现象，同时在开启的D1区域的设备有ETH（D2-to-D1 AHB）和 OctoSPI

其实对于每个从接口都有各自的总线带宽。MPU 把 FMC 区域配成 Strongly-ordered 后，CPU 的写操作被禁止缓冲，必须同步等待 每一次写真正到达外部 RAM 并完成.在此期间，若是在此等待期间ETH（D2-to-D1 AHB）和 OctoSPI 同时争用总线时，这个等待时间会被放大。

而配置为而 Device memory 允许写缓冲，CPU 写完即可继续。

Strongly-ordered模式的整体数据链条是这样的：

CPU发出写操作 → 数据进入CPU的Store Buffer（被强制排空，无缓冲优势）。
写事务穿过AXI矩阵 → 到达FMC从接口的输出缓冲（有资料提到这个缓冲深度约为"3 writes"）。

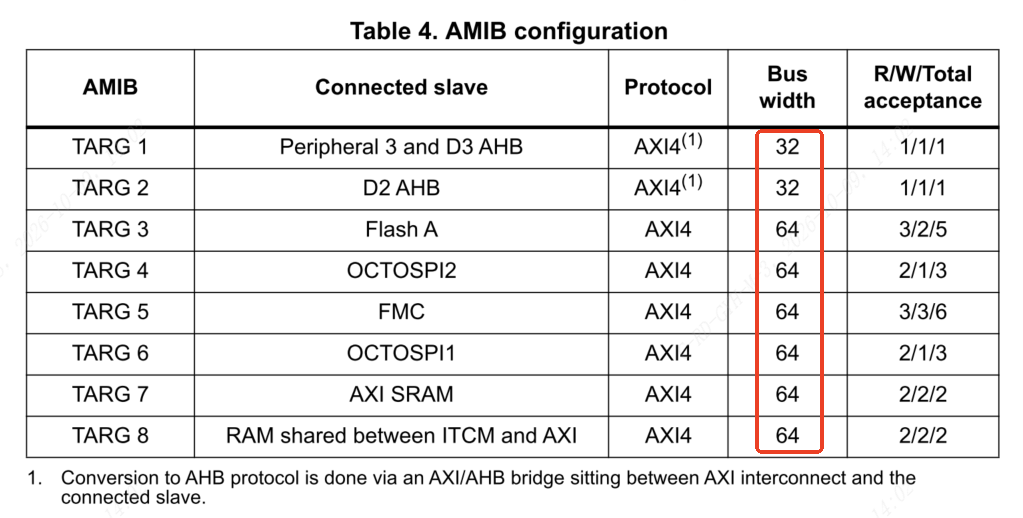

FMC控制器将64位写事务拆分为多个窄位宽写操作，按外部RAM时序逐个发出。（每个接口的宽度不一致，则必须面临着数据宽度转换）
CPU必须等到所有这些拆分后的写操作全部完成，才能继续执行。
若是此时在第2步到第4步有其他接口需要处理发送 那么整体执行发送或接受的时间就会被拉长。
配置为Device-nGnRE,允许放在缓冲区之后CPU直接返回，此时数据的传输CPU不再参与，由硬件完成。

引发的几个小疑问

配置为Device-nGnRE内存模式之后，虽然从代码层面上来说确实会快了，因为不需要等待所有执行完毕才返回，直接放在缓冲就返回，那么数据在下面真实的传输是否是有加快了？
答：
其实感官上的变快了是因为CPU的执行效率变高了，代码上的执行返回速度变快了。但是真实的数据其实在物理层面还和几个要素有关：

外部 RAM 的时序：你配置的等待周期（Wait States）、建立/保持时间等。

FMC 控制器的时钟：HCLK 频率和分频系数。

总线宽度转换：如前所述，FMC控制器将64位写事务拆分为多个窄位宽写操作，按外部RAM时序逐个发出。

AXI 矩阵的仲裁：ETH、OSPI 等主设备争用总线时的排队顺序(也就是上述数据链路的第1步)。

继续优化方向：建议适当调整QoS的优先级

总线宽度转换：如前所述，FMC控制器将64位写事务拆分为多个窄位宽写操作，按外部RAM时序逐个发出。

AXI 矩阵的仲裁：ETH、OSPI 等主设备争用总线时的排队顺序(也就是上述数据链路的第1步)。

继续优化方向：建议适当调整QoS的优先级
继续优化方向：优化总线宽度转换的过程
