WS63 访问 HTTPS 握手失败（-0x7780）根治

神一样的老师2026-10-10 8:23

文章目录

    • [1. 现象复盘](#1. 现象复盘)
    • [2. 错误码 -0x7780 到底是什么意思](#2. 错误码 -0x7780 到底是什么意思)
    • [3. 为什么去年的改法没用：WS63 的 mbed TLS 是"两层编译"](#3. 为什么去年的改法没用：WS63 的 mbed TLS 是"两层编译")
    • [4. 根因：ECDHE 只在 HiLink 分支启用](#4. 根因：ECDHE 只在 HiLink 分支启用)
    • [5. 完整根治方案（两处配置 + 强制全量重编）](#5. 完整根治方案（两处配置 + 强制全量重编）)
      • [5.1 主配置文件（决定性）](#5.1 主配置文件（决定性）)
      • [5.2 硬件适配配置文件（保持一致）](#5.2 硬件适配配置文件（保持一致）)
      • [5.3 必须强制全量重编（很容易漏！）](#5.3 必须强制全量重编（很容易漏！）)
    • [6. 一个差点误导我们的"乱码"假象](#6. 一个差点误导我们的"乱码"假象)
    • [7. 总结与坑位清单](#7. 总结与坑位清单)
    • 附录：关键文件清单

去年我写过一篇博文，记录了 WS63 访问公网 HTTPS 时 TLS 握手失败的问题，但当时只停留在"现象 + 试改配置"的层面，没能找到真正的根因，改完也不稳定。今天在做一个"WS63 + 温湿度传感器 + 蜂鸣器 + 华为云 MaaS 大模型对话"的样例时，把这个问题从编译链路层面彻底定位并稳定修复了。本文复盘整个排查过程，给出可复用的根治方案，并顺带澄清一个差点误导判断的"乱码"假象。

1. 现象复盘

在 WS63 上用 Mbed TLS 直连华为云 MaaS 的公网接口 api.modelarts-maas.com（OpenAI 兼容的 /v2/chat/completions）时，Wi-Fi 关联、DHCP 拿 IP、外设初始化都正常，但一进入 TLS 握手就失败：

复制代码
APP|[LLMCHAT] connecting HTTPS to api.modelarts-maas.com
[ERR] signal NOT SUPPORT
APP|[LLMCHAT] TLS handshake with api.modelarts-maas.com
APP|[LLMCHAT] TLS handshake failed: -0x7780

日志里还会伴随一行 [ERR] signal NOT SUPPORT，先说结论：这行是 LiteOS 不支持 signal() 系统调用的桩警告 （Mbed TLS 的 net_sockets.c 里会调用 signal(SIGPIPE, SIG_IGN) 来忽略管道断开信号，而 LiteOS 的 signal() 是空实现），它与握手失败无关 ，完全可以忽略。真正的元凶是 -0x7780。

2. 错误码 -0x7780 到底是什么意思

在 Mbed TLS 头文件 include/mbedtls/ssl.h 里，错误码的高位是模块标识、低位是具体错误：

复制代码
-0x7780 = MBEDTLS_ERR_SSL_FATAL_ALERT_MESSAGE

注意：它不是 UNEXPECTED_MESSAGE （那是 -0x7700），而是 FATAL_ALERT_MESSAGE ------意味着服务端在握手过程中向我们发来了一个 fatal alert 。公网 TLS 服务器发 fatal alert 最常见的原因就是 handshake_failure（我们发过去的 ClientHello 它不接受）。

所以这是一个服务端拒绝 问题，而不是本地把数据解析坏了。方向立刻清晰：问题出在 ClientHello 里提供的密码套件/密钥交换方式与服务器对不上。

3. 为什么去年的改法没用：WS63 的 mbed TLS 是"两层编译"

这是本次排查最关键、也最容易被忽略的点。WS63 的 Mbed TLS 并不是单一一套配置编译出来的，它被拆成了两层静态库，各自用不同的配置文件：

库 作用 配置文件（编译宏）
libmbedtls_v3.6.0.a 核心 TLS 状态机：握手流程、密码套件选择、密钥交换 MBEDTLS_CONFIG_FILE → drivers/chips/ws63/porting/mbedtls/config-ws-iot_v3.6.0.h
libmbedtls_harden.a 硬件加解密适配层（ECP/RSA 的硬件/软件 offload 副本） MBEDTLS_USER_CONFIG_FILE → drivers/drivers/driver/security_unified/mbedtls_harden_adapt/mbedtls_platform_hardware_config.h

在 build/cmake/open_source/mbedtls_v3.6.0.cmake 第 112 行可以确凿看到：

cmake 复制代码
MBEDTLS_CONFIG_FILE="${ROOT_DIR}/drivers/chips/ws63/porting/mbedtls/config-ws-iot_v3.6.0.h"

核心库只认这一个主配置文件，根本不读取硬件适配头。 这意味着：决定"客户端能用哪些密码套件"的代码（ssl_client.c / ssl_tls.c 里的套件协商逻辑），只受主配置 config-ws-iot_v3.6.0.h 影响。硬件适配头里对 MBEDTLS_KEY_EXCHANGE_ECDHE_*、MBEDTLS_SSL_CIPHERSUITES 的 #undef/#define，碰不到核心握手机，改了也白改。

去年那篇博文（包括我早期的一次尝试）只改了硬件适配层那个头文件，所以"看起来改对了、实际握手照样失败"。

打开主配置文件 drivers/chips/ws63/porting/mbedtls/config-ws-iot_v3.6.0.h，关于密钥交换与密码套件是这样写的（节选）：

c 复制代码
#if defined(CONFIG_SUPPORT_HILINK)
#define MBEDTLS_KEY_EXCHANGE_DHE_RSA_ENABLED
#define MBEDTLS_KEY_EXCHANGE_ECDHE_RSA_ENABLED
#define MBEDTLS_KEY_EXCHANGE_ECDHE_ECDSA_ENABLED
#define MBEDTLS_SSL_CIPHERSUITES                            \
    MBEDTLS_TLS_ECDHE_RSA_WITH_CHACHA20_POLY1305_SHA256,    \
    MBEDTLS_TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384,          \
    MBEDTLS_TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256
#elif defined(CONFIG_SAMPLE_SUPPORT_xxx)   /* 仅个别官方示例开启 */
...
#endif

也就是说：ECDHE 密钥交换 + ECDHE 系列密码套件，只有在 CONFIG_SUPPORT_HILINK 或少数官方示例分支下才会被定义。 当你自己新建一个需要访问公网 HTTPS 的样例（既不是 HiLink，也不在官方示例分支里）时，这一整段会落到"空分支"：

  • 客户端不提供任何 ECDHE 套件，只能提供 RSA 密钥交换类套件；
  • 而华为云 MaaS 这类现代公网端点只接受 ECDHE（出于前向安全等要求）；
  • 于是服务器在收到 ClientHello 后直接回 handshake_failure 的 fatal alert；
  • Mbed TLS 在期待 ServerHello 时却收到了 alert → 报 MBEDTLS_ERR_SSL_FATAL_ALERT_MESSAGE (-0x7780)。

硬件适配头 mbedtls_platform_hardware_config.h 里还有第二道"暗杀"：

c 复制代码
#if !defined(CONFIG_SUPPORT_HILINK) && !defined(CONFIG_SAMPLE_SUPPORT_xxx)
#undef MBEDTLS_KEY_EXCHANGE_DHE_RSA_ENABLED
#undef MBEDTLS_KEY_EXCHANGE_ECDHE_RSA_ENABLED
#undef MBEDTLS_KEY_EXCHANGE_ECDHE_ECDSA_ENABLED
#endif

即使你在别处开了 ECDHE，这个 #undef 也会把它灭掉（仅对硬件适配库生效，但同样说明 SDK 默认态度是"非 HiLink 就不开 ECDHE"）。

5. 完整根治方案（两处配置 + 强制全量重编）

把你的样例配置符号（下面以 CONFIG_SAMPLE_SUPPORT_LLMCHAT 为例，你换成自己的 Kconfig 开关名即可）加入两处配置：

5.1 主配置文件（决定性）

drivers/chips/ws63/porting/mbedtls/config-ws-iot_v3.6.0.h：

c 复制代码
#if defined(CONFIG_SUPPORT_HILINK)
#define MBEDTLS_KEY_EXCHANGE_DHE_RSA_ENABLED
#define MBEDTLS_KEY_EXCHANGE_ECDHE_RSA_ENABLED
#define MBEDTLS_KEY_EXCHANGE_ECDHE_ECDSA_ENABLED
#define MBEDTLS_SSL_CIPHERSUITES                            \
    MBEDTLS_TLS_ECDHE_RSA_WITH_CHACHA20_POLY1305_SHA256,    \
    MBEDTLS_TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384,          \
    MBEDTLS_TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256
#elif defined(CONFIG_SAMPLE_SUPPORT_LLMCHAT)   /* ← 新增：你的公网 HTTPS 样例 */
/* 公网 TLS 1.2 端点（如华为云 MaaS）要求 ECDHE 密钥交换 */
#define MBEDTLS_KEY_EXCHANGE_ECDHE_RSA_ENABLED
#define MBEDTLS_KEY_EXCHANGE_ECDHE_ECDSA_ENABLED
#define MBEDTLS_SSL_CIPHERSUITES                            \
    MBEDTLS_TLS_ECDHE_ECDSA_WITH_AES_128_GCM_SHA256,        \
    MBEDTLS_TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256,          \
    MBEDTLS_TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384
#endif

⚠️ 这一处才是决定核心握手库行为的关键。 如果你的 SDK 里这段原本还包含其它联网示例的符号，请保留原有符号、仅追加 LLMCHAT，不要误删别人分支。

5.2 硬件适配配置文件（保持一致）

drivers/drivers/driver/security_unified/mbedtls_harden_adapt/mbedtls_platform_hardware_config.h，把两处条件都补上你的符号：

c 复制代码
/* (a) 不要再把 ECDHE 关掉 */
#if !defined(CONFIG_SUPPORT_HILINK) && !defined(CONFIG_SAMPLE_SUPPORT_LLMCHAT)
#undef MBEDTLS_KEY_EXCHANGE_DHE_RSA_ENABLED
#undef MBEDTLS_KEY_EXCHANGE_ECDHE_RSA_ENABLED
#undef MBEDTLS_KEY_EXCHANGE_ECDHE_ECDSA_ENABLED
#endif

/* (b) 对本样例使用软件 ECP 乘法（与官方联网示例一致） */
#if !defined(CONFIG_SAMPLE_SUPPORT_LLMCHAT)
#define MBEDTLS_ECP_MUL_ALT
#endif

5.3 必须强制全量重编（很容易漏！）

改的是 Mbed TLS 配置头，而 libmbedtls_v3.6.0.a 是预编译静态库，增量构建经常不会重编它------这正是一开始"改了配置还是报同样错误"的真凶。务必：

  1. 删除核心库产物，例如 output/ws63/acore/ws63-liteos-app/libmbedtls_v3.6.0.a；
  2. 整体重建 ws63-liteos-app 并烧写。

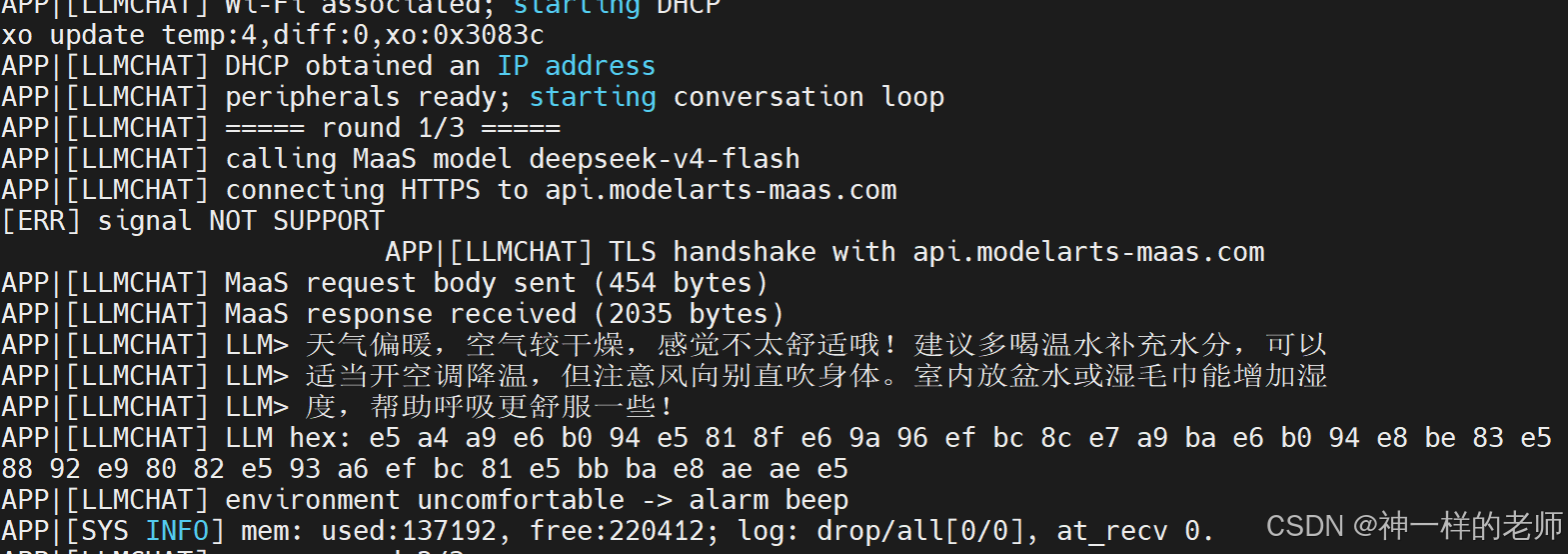

烧写成功后，串口应看到：

复制代码
APP|[LLMCHAT] TLS handshake with api.modelarts-maas.com
APP|[LLMCHAT] MaaS request body sent (454 bytes)
APP|[LLMCHAT] MaaS response received (1838 bytes)
APP|[LLMCHAT] LLM: <大模型建议文本>

握手通过，公网 HTTPS 调用成功。

6. 一个差点误导我们的"乱码"假象

握手修好之后，又冒出一个新问题：大模型返回的中文里偶尔出现 （U+FFFD 替换符），而且每次乱的位置都不一样；英文和十六进制却完全正常。第一反应自然是"解析/发送把多字节 UTF-8 写坏了"。

为了不被直觉骗，我在应用里加了一段十六进制 dump ，把抽取出的回复前若干字节原样打印出来。结果证明内存里的字节 100% 是合法 UTF-8 三字节序列：

复制代码
e6 b9 bf = 湿   e5 ba a6 = 度   e4 bd 8e = 低   e6 84 9f = 感 ...

字节层面毫无损坏，问题只出在显示 。最终确认：乱码是 HiSpark Studio 插件自带串口终端对多字节 UTF-8 解码不完善 导致的------同样是这批数据，换到 MobaXterm（UTF-8） 显示就完全正常。

经验法则：排查串口中文乱码，先打十六进制确认字节是否完好。只要 hex 是合法 UTF-8，那固件/协议层就没问题，纯粹是终端编码的事，千万别去乱改固件的发送逻辑。

（顺带提一句：WS63 的 print_str 走阻塞轮询的 uapi_uart_write，逐字节写 TX FIFO、关中断，绝不丢字节 ；它的单条打印缓冲上限 UART_TRANS_LEN_MAX 是 128 字节，超长会被静默截断，但那只会"少显示"不会"乱码"。所以显示类问题优先怀疑终端。）

7. 总结与坑位清单

WS63 访问公网 HTTPS 握手失败（-0x7780）的根治要点：

  1. -0x7780 = 服务端 fatal alert（通常是 handshake_failure），不是本地解析错误，根因是 ClientHello 的密码套件不被接受。
  2. ECDHE 默认只对 HiLink 开启。自建公网 HTTPS 样例必须自己把 ECDHE 密钥交换 + ECDHE 套件打开。
  3. Mbed TLS 是两层编译 ：决定套件协商的核心库只认主配置 config-ws-iot_v3.6.0.h，硬件适配头改了也不影响握手------这是去年没修好的关键。
  4. 必须改两处：主配置（决定性）+ 硬件适配配置（保持一致、走软件 ECP）。
  5. 改配置头后必须删掉 libmbedtls_v3.6.0.a 全量重编，否则增量构建不会重编核心库，错误照旧。
  6. [ERR] signal NOT SUPPORT 是 LiteOS 不支持 signal() 的无害警告，与握手无关。
  7. 串口中文乱码先打 hex 验证：字节正确就是终端编码问题（如 HiSpark Studio 自带终端），换 MobaXterm 即可，别动固件。

附录：关键文件清单

文件 作用
drivers/chips/ws63/porting/mbedtls/config-ws-iot_v3.6.0.h 主配置 ：核心 TLS 库 MBEDTLS_CONFIG_FILE，决定 ECDHE/套件（改这里才有效）
drivers/drivers/driver/security_unified/mbedtls_harden_adapt/mbedtls_platform_hardware_config.h 硬件适配配置 MBEDTLS_USER_CONFIG_FILE，需同步保持一致
build/cmake/open_source/mbedtls_v3.6.0.cmake 核心库编译脚本，确认 MBEDTLS_CONFIG_FILE 指向主配置
open_source/mbedtls/mbedtls_v3.6.0/include/mbedtls/ssl.h -0x7780 = MBEDTLS_ERR_SSL_FATAL_ALERT_MESSAGE 的定义所在
output/ws63/acore/ws63-liteos-app/libmbedtls_v3.6.0.a 核心库产物，修复后需删除并全量重编

希望这篇能帮到同样被 WS63 + 公网 HTTPS 折磨的同学。如果重编后仍失败，建议在 MBEDTLS_DEBUG_* 打开的情况下，用 mbedtls_strerror() 把 alert 的具体类型打印出来，定位会更快。
