Agent 编排引擎设计：任务 DAG、条件分支与循环控制

七夜zippoe2026-10-10 10:39

摘要 ：前五篇我们实现了四种协作模式------Pipeline、MapReduce、Supervisor、黑板。但每一次实现都伴随着同样的重复劳动：自己写循环、自己判断分支、自己重试、自己存断点。这些"形状"（模式）和"跑形状的机器"（引擎）是两回事。本文从零实现一个 Agent 编排引擎，聚焦引擎最难的三件事：任务 DAG 的结构化表达 （把散落在 if/else 里的控制流变成可声明的图）、条件分支的类型安全 （路由决策写错时在编译期报错，而不是运行到一半才发现跳错了节点）、循环控制的边界约束（Agent 场景的循环不是业务循环，是会烧钱的循环，必须有硬预算与退化策略）。文中给出完整的编译器、执行器与案例，并解释为什么生产环境应该用 LangGraph 而不是自己造轮子。

📌 版本声明 ：本文基于 Python 3.11+、LangGraph 0.2+、Pydantic V2 编写，撰写时间 2026 年 10 月。引擎核心（图模型、编译期校验、执行器）不依赖任何框架，可直接运行；LangGraph 对照部分基于 0.2+ API，不同版本间 StateGraph 与 add_conditional_edges 签名略有差异，以官方文档为准。

适用边界 ：适用于需要复杂控制流 （多分支、长循环、跨节点状态共享、失败回滚）的 Agent 流程。若你的流程是纯线性的，用 LCEL 或直接写 for 循环更划算；本文的引擎实现适合学习原理或受限环境自建，生产环境建议直接用 LangGraph------第六章会详细说明理由和自研的真实成本。

文章目录

    • 一、为什么需要编排引擎：模式之外的那一层
      • [1.1 一个重复劳动的观察](#1.1 一个重复劳动的观察)
      • [1.2 模式是形状，引擎是机器](#1.2 模式是形状，引擎是机器)
      • [1.3 为什么 Agent 场景的循环特别难](#1.3 为什么 Agent 场景的循环特别难)
      • [1.4 什么时候不该自己造引擎](#1.4 什么时候不该自己造引擎)
    • 二、编排引擎核心概念：专门章节
      • [2.1 图模型（Graph Model）------四个要素](#2.1 图模型（Graph Model）——四个要素)
      • [2.2 三种边的语义区分](#2.2 三种边的语义区分)
      • [2.3 编译期校验------引擎的第一道防线](#2.3 编译期校验——引擎的第一道防线)
      • [2.4 状态合并语义------reducer 为什么会存在](#2.4 状态合并语义——reducer 为什么会存在)
    • 三、环境准备
      • [3.1 环境与依赖](#3.1 环境与依赖)
      • [3.2 本文案例：内容合规审查流水线](#3.2 本文案例：内容合规审查流水线)
    • 四、核心实战：从零实现编排引擎
      • [4.1 第一步：图定义与构建 API](#4.1 第一步：图定义与构建 API)
      • [4.2 第二步：执行器------带预算的执行循环](#4.2 第二步：执行器——带预算的执行循环)
      • [4.3 第三步：类型安全的路由设计](#4.3 第三步：类型安全的路由设计)
      • [4.4 第四步：跑通一次完整流程](#4.4 第四步：跑通一次完整流程)
    • 五、进阶：让引擎撑住生产
      • [5.1 三边混用的检查清单](#5.1 三边混用的检查清单)
      • [5.2 精确控制循环次数](#5.2 精确控制循环次数)
      • [5.3 断点保存与恢复](#5.3 断点保存与恢复)
      • [5.4 观测：一条执行链路要看什么](#5.4 观测：一条执行链路要看什么)
    • [六、方案对比：自研引擎 vs LangGraph vs Temporal](#六、方案对比：自研引擎 vs LangGraph vs Temporal)
      • [6.1 三方对比](#6.1 三方对比)
      • [6.2 自研的真实成本](#6.2 自研的真实成本)
      • [6.3 什么时候需要 Temporal 这样的重型方案](#6.3 什么时候需要 Temporal 这样的重型方案)
    • [七、适用边界与风险提示 ⚠️](#七、适用边界与风险提示 ⚠️)
      • [7.1 编排引擎适合什么](#7.1 编排引擎适合什么)
      • [7.2 编排引擎不适合什么](#7.2 编排引擎不适合什么)
      • [7.3 五个典型陷阱](#7.3 五个典型陷阱)
      • [7.4 版本与兼容性提醒](#7.4 版本与兼容性提醒)
    • 八、进阶：让编排引擎可测
    • 九、总结
    • 参考资料

一、为什么需要编排引擎：模式之外的那一层

1.1 一个重复劳动的观察

回看前五篇的实现，会发现大量雷同代码。

第 22 篇的 Pipeline，核心循环大概是这样：

python 复制代码
state = initial_state
for step in [collect, analyze, validate, report]:
    try:
        state = await asyncio.wait_for(step(state), timeout=60)
    except TimeoutError:
        state = await handle_timeout(state)   # ← 每个项目都要重写
    if not validate(state):                   # ← 分支判断
        state = retry_or_degrade(state)       # ← 退避逻辑也要重写
    await save_checkpoint(state)              # ← 断点保存也要重写

第 23 篇的 MapReduce 里，重试、并发控制、降级、结果收集各写了一遍。

第 24 篇的 Supervisor 里，终止判据、超时保护、审计日志又各写了一遍。

第 25 篇的黑板里，激活预算、冲突登记、轨迹记录还是各写一遍。

这些代码与业务无关，但每一个项目都要重写，且重写一次就多一个出 bug 的地方。 更糟的是，第 24 篇踩过的坑（终止判据交给 LLM 会死循环）、第 25 篇踩过的坑（陈旧写覆盖）------它们不是那两篇特有的问题，而是所有编排实现都会遇到的问题。

编排引擎要做的，就是把这些"每个项目都要重写"的东西固化下来，并且固化得对。

1.2 模式是形状，引擎是机器

这是本文最核心的区分：

概念 是什么 对应物
模式（Pattern） 多个 Agent 如何协作的形状 Pipeline / MapReduce / Supervisor / 黑板
引擎（Engine） 把形状跑起来的机器 LangGraph / LCEL / Temporal / 你自己写的

一个类比：模式像"建筑设计图"（户型、动线、采光），引擎像"施工系统"（脚手架、材料调度、进度控制、验收标准）。你可以只按图纸盖房子（每次自己搭脚手架），也可以用施工系统（第 22-25 篇就是在自己搭脚手架）。

模式 对引擎的最低要求
Pipeline 顺序执行、状态传递、超时、失败处理
MapReduce 上述 + 动态扇出（运行时决定并发多少）、结果聚合
Supervisor 上述 + 动态路由（运行时决定下一个节点）、循环终止
黑板 上述 + 持久化共享状态、并发冲突控制、细粒度唤醒

反过来看，引擎必须提供的三个核心能力，正好对应三种模式的硬需求：

能力一：图模型------把控制流从代码里抽出来变成数据结构（第 22、23 篇的循环和分支是硬编码的）。

能力二：路由决策------运行时决定下一步走哪（Supervisor 与黑板的必需）。

能力三：循环约束------让循环可控、可预算、可退化（第 24、25 篇各踩一次坑的地方）。

1.3 为什么 Agent 场景的循环特别难

第 24 篇写过"47 轮死循环"，第 25 篇写过"永不停机"。现在把这件事放到引擎层面看，会发现它是一个结构性问题，不是某个项目的实现疏忽。

传统业务的循环是业务驱动的：

python 复制代码
# 业务循环：次数由业务数据决定，天然收敛
while has_more_orders(orders):
    process(order)
    orders = fetch_next_batch(orders)   # ← 数据没了就停

Agent 场景的循环是自我驱动的：

python 复制代码
# Agent 循环：次数由 LLM 决定，可能永不收敛
while not llm_says_done():
    investigate()
    # LLM 可能一直觉得"还需要再查一轮"

差别在于：业务循环的终止条件来自外部数据，Agent 循环的终止条件来自一个概率模型。 这意味着引擎必须提供机制，把终止条件从"模型自己觉得"改成"代码说了算"。

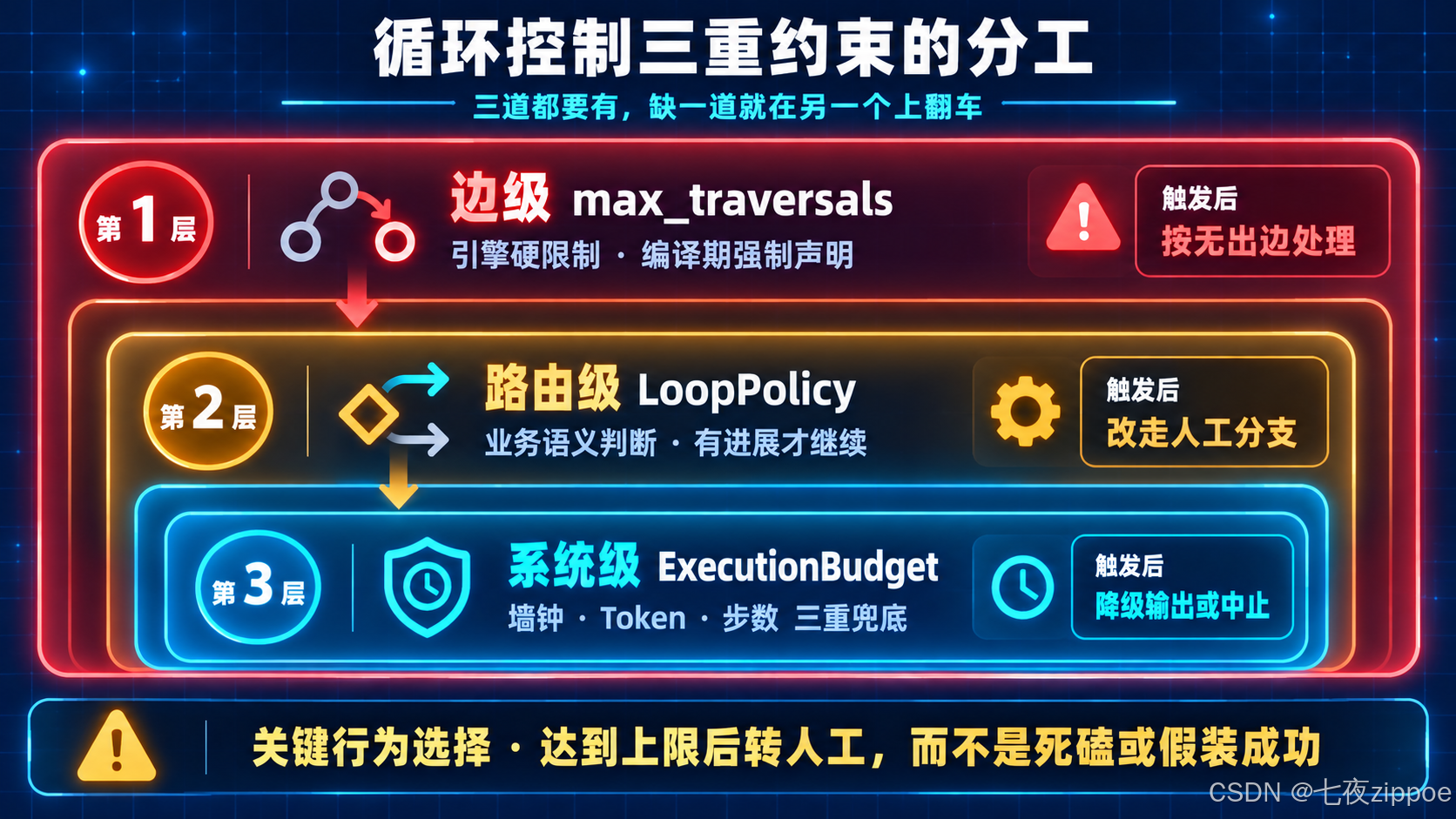

一个好的编排引擎，循环控制至少要提供五个约束：

约束 为什么需要 缺了会怎样
最大轮次上限 硬保险 无限循环
墙钟总预算 单节点卡死时兜底 单次超长运行
Token 预算 成本失控的唯一硬闸门 账单爆炸
无进展检测 循环可能在原地打转 烧钱但无产出
退化策略 到上限后输出什么 硬失败或硬凑一个假结果

这不是"可选的高级功能"，而是循环控制的基础设施。 引擎不提供这五项，任何用引擎跑循环的人都会重踩第 24、25 篇的坑。

1.4 什么时候不该自己造引擎

先泼一盆冷水。自研编排引擎的成本比大多数人预期的高得多，主要不在代码量，而在这些隐性成本：

隐性成本 说明
可观测性 一次运行经过多少节点、每步耗时多少、Token 花在哪、失败在哪------这些都要从零埋
持久化与恢复 进程重启后从断点继续，而不是从头再烧一遍钱
并发正确性 并行分支的状态合并、共享状态的竞态
版本演进 流程改了以后，历史运行记录怎么解释？旧断点还能用吗？
调试能力 出错时能否看到"当时走了哪条分支、为什么"

我的判断标准很直接：

情况 建议
学习原理、做原型、离线批处理 自研（本文就是）
受限环境（无外网、不能装依赖） 自研
流程稳定且简单（≤3 个节点、线性为主） 直接写代码，引入引擎反而是负担
生产环境、流程会持续演进 用 LangGraph
需要强持久化、跨进程、长流程 用 Temporal（第 33 篇会专门讲）

本篇的价值不是让你造一个替代 LangGraph 的东西，而是让你理解 LangGraph 为什么长成那个样子。 看懂了引擎的设计约束，再去用框架就是"知道自己在做什么"，而不是"照抄一段示例代码"。

二、编排引擎核心概念：专门章节

2.1 图模型（Graph Model）------四个要素

编排引擎的第一件事是把控制流表达成数据结构。一个最小可用的图模型只需要四个要素：

python 复制代码
# graph_model.py ------ 图模型的基础类型
from __future__ import annotations
from dataclasses import dataclass, field
from enum import Enum
from typing import Any, Callable, Awaitable


class NodeKind(str, Enum):
    """节点类型。不同类型的节点有不同的执行语义。"""
    STEP = "step"              # 普通步骤：执行一次，产出状态增量
    ROUTER = "router"          # 路由节点：只产出"下一步去哪"，不产业务数据
    JOIN = "join"              # 汇聚节点：等待多个上游分支完成
    PARALLEL = "parallel"      # 并行分支起点：内部扇出到多个子节点
    END = "end"                # 终止节点


@dataclass(frozen=True)
class Node:
    """图节点。frozen=True 保证定义后不可变------避免运行中被意外修改。"""
    node_id: str
    kind: NodeKind
    handler: Callable[[dict], Awaitable[dict]] | None = None
    # 该节点负责写入的状态字段，用于汇聚时的冲突检测
    writes: tuple[str, ...] = ()
    # 节点级超时（秒）。None 表示用引擎默认值
    timeout_s: float | None = None
    # 节点级重试次数（仅用于技术失败，如网络/限流）
    max_retries: int = 0
    metadata: dict[str, Any] = field(default_factory=dict)


class EdgeKind(str, Enum):
    """边类型------本文的核心区分点。"""
    SEQUENTIAL = "sequential"  # 顺序边：A 完成后进入 B
    CONDITIONAL = "conditional"  # 条件边：由路由决策决定进入哪个分支
    BACK = "back"              # 反向边：构成循环


@dataclass(frozen=True)
class Edge:
    source: str
    target: str
    kind: EdgeKind = EdgeKind.SEQUENTIAL
    # 条件边的分支名。仅在 CONDITIONAL 类型下有意义
    label: str | None = None
    # 反向边的最大通过次数。None 表示引擎级默认值
    max_traversals: int | None = None

代码说明：

  • Node.writes 字段是本设计的关键 。它声明"这个节点会写哪些状态字段"，让引擎能在编译期检测到两个并行分支写同一字段的冲突。这类冲突在运行时才暴露的话，排查成本极高。
  • Node 用 frozen=True。图定义后不允许修改------一个运行中的图如果能被改，边就失去了意义。
  • EdgeKind 三分法（顺序/条件/反向）是本文的骨架。第 2.2、2.3 节分别展开，最容易搞混的是"条件边"和"反向边"的区别。

2.2 三种边的语义区分

这是引擎设计里最容易含糊、也最容易出 bug 的地方。三种边回答的是三个不同的问题：

边类型 回答的问题 何时确定 例子
顺序边 A 完成后做什么？ 编译期（静态） 采集 → 分析 → 报告
条件边 根据结果，下一步去哪？ 运行期（动态） 校验通过 → 报告；不通过 → 打回分析
反向边 什么时候回到之前的节点？ 运行期（动态） 校验不通过 → 回到分析（构成循环）

三者的关键差异在**"谁决定"和"能否构成循环"**：

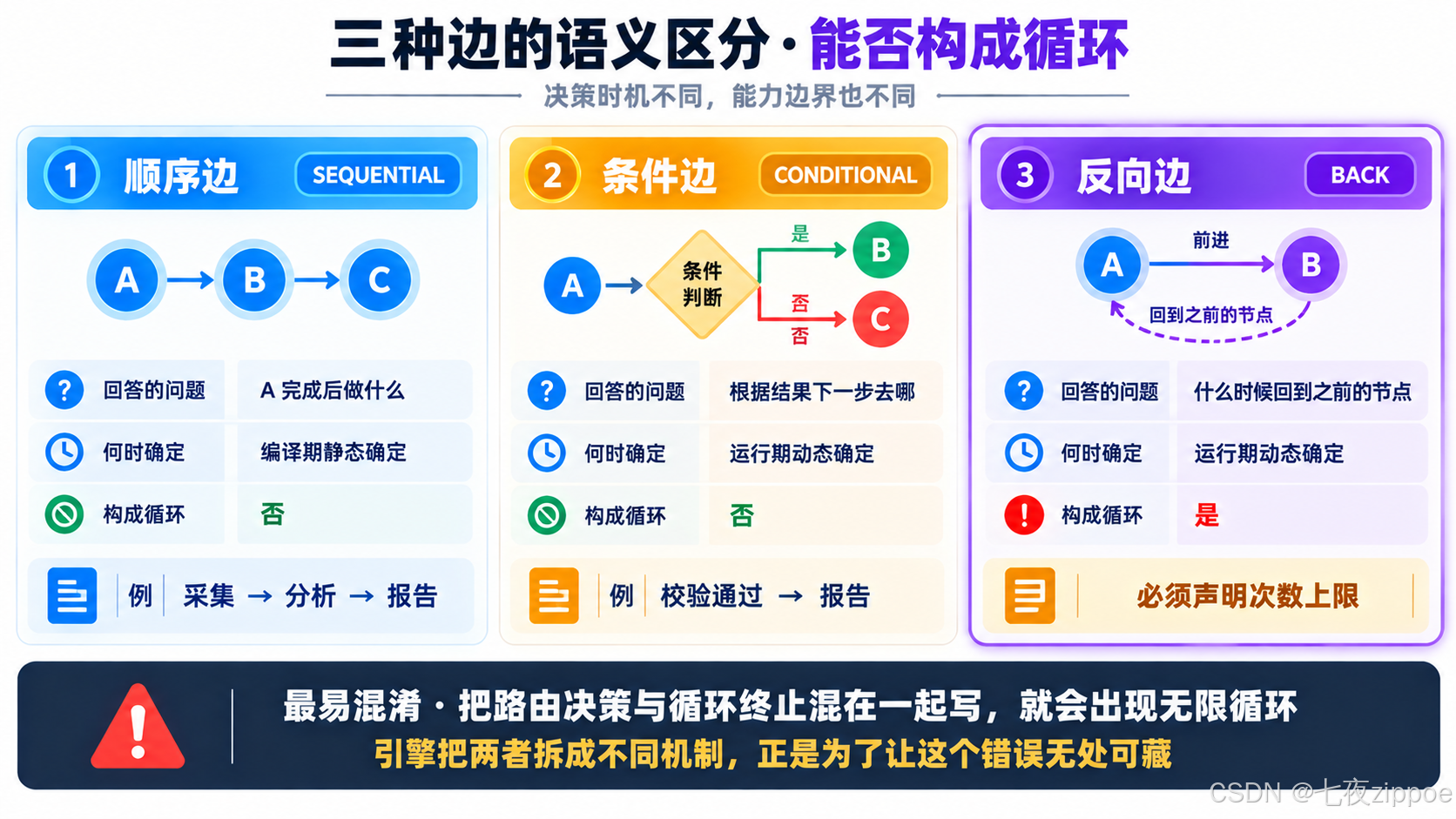

图1：三种边的语义区分------顺序边、条件边与反向边在决策时机与循环能力上的差异

  • 顺序边是静态的，编译时就知道，形成 DAG 的主体。
  • 条件边是动态的 ，但不构成循环------它只决定"下一个去哪个已存在的分支"。
  • 反向边是动态的，且必然构成循环------它指回之前执行过的节点。

⚠️ 一个常见的概念混淆 ：第 24 篇的 Supervisor 用一个 route 函数同时实现了"选下一个专家"和"决定是否继续"。在引擎层面这是两件事：前者是条件边 ，后者是反向边的通过条件 。混在一起写，就出现了第 24 篇那个 47 轮死循环。 引擎必须把它们分开------循环次数由引擎的计数器控制，不由路由逻辑决定。
#mermaid-svg-34ZRHC4OlOmp3K2c{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-34ZRHC4OlOmp3K2c .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-34ZRHC4OlOmp3K2c .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-34ZRHC4OlOmp3K2c .error-icon{fill:#552222;}#mermaid-svg-34ZRHC4OlOmp3K2c .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-34ZRHC4OlOmp3K2c .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-34ZRHC4OlOmp3K2c .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-34ZRHC4OlOmp3K2c .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-34ZRHC4OlOmp3K2c .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-34ZRHC4OlOmp3K2c .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-34ZRHC4OlOmp3K2c .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-34ZRHC4OlOmp3K2c .marker{fill:#333333;stroke:#333333;}#mermaid-svg-34ZRHC4OlOmp3K2c .marker.cross{stroke:#333333;}#mermaid-svg-34ZRHC4OlOmp3K2c svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-34ZRHC4OlOmp3K2c p{margin:0;}#mermaid-svg-34ZRHC4OlOmp3K2c .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-34ZRHC4OlOmp3K2c .cluster-label text{fill:#333;}#mermaid-svg-34ZRHC4OlOmp3K2c .cluster-label span{color:#333;}#mermaid-svg-34ZRHC4OlOmp3K2c .cluster-label span p{background-color:transparent;}#mermaid-svg-34ZRHC4OlOmp3K2c .label text,#mermaid-svg-34ZRHC4OlOmp3K2c span{fill:#333;color:#333;}#mermaid-svg-34ZRHC4OlOmp3K2c .node rect,#mermaid-svg-34ZRHC4OlOmp3K2c .node circle,#mermaid-svg-34ZRHC4OlOmp3K2c .node ellipse,#mermaid-svg-34ZRHC4OlOmp3K2c .node polygon,#mermaid-svg-34ZRHC4OlOmp3K2c .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-34ZRHC4OlOmp3K2c .rough-node .label text,#mermaid-svg-34ZRHC4OlOmp3K2c .node .label text,#mermaid-svg-34ZRHC4OlOmp3K2c .image-shape .label,#mermaid-svg-34ZRHC4OlOmp3K2c .icon-shape .label{text-anchor:middle;}#mermaid-svg-34ZRHC4OlOmp3K2c .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-34ZRHC4OlOmp3K2c .rough-node .label,#mermaid-svg-34ZRHC4OlOmp3K2c .node .label,#mermaid-svg-34ZRHC4OlOmp3K2c .image-shape .label,#mermaid-svg-34ZRHC4OlOmp3K2c .icon-shape .label{text-align:center;}#mermaid-svg-34ZRHC4OlOmp3K2c .node.clickable{cursor:pointer;}#mermaid-svg-34ZRHC4OlOmp3K2c .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-34ZRHC4OlOmp3K2c .arrowheadPath{fill:#333333;}#mermaid-svg-34ZRHC4OlOmp3K2c .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-34ZRHC4OlOmp3K2c .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-34ZRHC4OlOmp3K2c .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-34ZRHC4OlOmp3K2c .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-34ZRHC4OlOmp3K2c .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-34ZRHC4OlOmp3K2c .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-34ZRHC4OlOmp3K2c .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-34ZRHC4OlOmp3K2c .cluster text{fill:#333;}#mermaid-svg-34ZRHC4OlOmp3K2c .cluster span{color:#333;}#mermaid-svg-34ZRHC4OlOmp3K2c div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-34ZRHC4OlOmp3K2c .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-34ZRHC4OlOmp3K2c rect.text{fill:none;stroke-width:0;}#mermaid-svg-34ZRHC4OlOmp3K2c .icon-shape,#mermaid-svg-34ZRHC4OlOmp3K2c .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-34ZRHC4OlOmp3K2c .icon-shape p,#mermaid-svg-34ZRHC4OlOmp3K2c .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-34ZRHC4OlOmp3K2c .icon-shape .label rect,#mermaid-svg-34ZRHC4OlOmp3K2c .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-34ZRHC4OlOmp3K2c .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-34ZRHC4OlOmp3K2c .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-34ZRHC4OlOmp3K2c :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 合格
不合格
反向边

返回重做
最多重做 3 次
开始
采集

STEP
分析

STEP
校验

ROUTER
报告

STEP
质量反馈

STEP
结束

END

图里 Back → Analyze 就是反向边（深蓝），Validate → Report/Back 是条件边（橙）。注意 Analyze → Validate 的那条虚线标注"最多重做 3 次" ------这个约束属于边，而不是路由函数的返回值。引擎在遍历这条反向边时会检查计数，超限就走退化路径。

2.3 编译期校验------引擎的第一道防线

引擎和"写一堆 if/else"的本质区别在于：它能在运行之前告诉你图写错了。

一个生产级引擎的编译器至少要做六项校验：
#mermaid-svg-1sBduE7eeiLh2nuc{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-1sBduE7eeiLh2nuc .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-1sBduE7eeiLh2nuc .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-1sBduE7eeiLh2nuc .error-icon{fill:#552222;}#mermaid-svg-1sBduE7eeiLh2nuc .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-1sBduE7eeiLh2nuc .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-1sBduE7eeiLh2nuc .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-1sBduE7eeiLh2nuc .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-1sBduE7eeiLh2nuc .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-1sBduE7eeiLh2nuc .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-1sBduE7eeiLh2nuc .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-1sBduE7eeiLh2nuc .marker{fill:#333333;stroke:#333333;}#mermaid-svg-1sBduE7eeiLh2nuc .marker.cross{stroke:#333333;}#mermaid-svg-1sBduE7eeiLh2nuc svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-1sBduE7eeiLh2nuc p{margin:0;}#mermaid-svg-1sBduE7eeiLh2nuc defs #statediagram-barbEnd{fill:#333333;stroke:#333333;}#mermaid-svg-1sBduE7eeiLh2nuc g.stateGroup text{fill:#9370DB;stroke:none;font-size:10px;}#mermaid-svg-1sBduE7eeiLh2nuc g.stateGroup text{fill:#333;stroke:none;font-size:10px;}#mermaid-svg-1sBduE7eeiLh2nuc g.stateGroup .state-title{font-weight:bolder;fill:#131300;}#mermaid-svg-1sBduE7eeiLh2nuc g.stateGroup rect{fill:#ECECFF;stroke:#9370DB;}#mermaid-svg-1sBduE7eeiLh2nuc g.stateGroup line{stroke:#333333;stroke-width:1;}#mermaid-svg-1sBduE7eeiLh2nuc .transition{stroke:#333333;stroke-width:1;fill:none;}#mermaid-svg-1sBduE7eeiLh2nuc .stateGroup .composit{fill:white;border-bottom:1px;}#mermaid-svg-1sBduE7eeiLh2nuc .stateGroup .alt-composit{fill:#e0e0e0;border-bottom:1px;}#mermaid-svg-1sBduE7eeiLh2nuc .state-note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-svg-1sBduE7eeiLh2nuc .state-note text{fill:black;stroke:none;font-size:10px;}#mermaid-svg-1sBduE7eeiLh2nuc .stateLabel .box{stroke:none;stroke-width:0;fill:#ECECFF;opacity:0.5;}#mermaid-svg-1sBduE7eeiLh2nuc .edgeLabel .label rect{fill:#ECECFF;opacity:0.5;}#mermaid-svg-1sBduE7eeiLh2nuc .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-1sBduE7eeiLh2nuc .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-1sBduE7eeiLh2nuc .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-1sBduE7eeiLh2nuc .edgeLabel .label text{fill:#333;}#mermaid-svg-1sBduE7eeiLh2nuc .label div .edgeLabel{color:#333;}#mermaid-svg-1sBduE7eeiLh2nuc .stateLabel text{fill:#131300;font-size:10px;font-weight:bold;}#mermaid-svg-1sBduE7eeiLh2nuc .node circle.state-start{fill:#333333;stroke:#333333;}#mermaid-svg-1sBduE7eeiLh2nuc .node .fork-join{fill:#333333;stroke:#333333;}#mermaid-svg-1sBduE7eeiLh2nuc .node circle.state-end{fill:#9370DB;stroke:white;stroke-width:1.5;}#mermaid-svg-1sBduE7eeiLh2nuc .end-state-inner{fill:white;stroke-width:1.5;}#mermaid-svg-1sBduE7eeiLh2nuc .node rect{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-1sBduE7eeiLh2nuc .node polygon{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-1sBduE7eeiLh2nuc #statediagram-barbEnd{fill:#333333;}#mermaid-svg-1sBduE7eeiLh2nuc .statediagram-cluster rect{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-1sBduE7eeiLh2nuc .cluster-label,#mermaid-svg-1sBduE7eeiLh2nuc .nodeLabel{color:#131300;}#mermaid-svg-1sBduE7eeiLh2nuc .statediagram-cluster rect.outer{rx:5px;ry:5px;}#mermaid-svg-1sBduE7eeiLh2nuc .statediagram-state .divider{stroke:#9370DB;}#mermaid-svg-1sBduE7eeiLh2nuc .statediagram-state .title-state{rx:5px;ry:5px;}#mermaid-svg-1sBduE7eeiLh2nuc .statediagram-cluster.statediagram-cluster .inner{fill:white;}#mermaid-svg-1sBduE7eeiLh2nuc .statediagram-cluster.statediagram-cluster-alt .inner{fill:#f0f0f0;}#mermaid-svg-1sBduE7eeiLh2nuc .statediagram-cluster .inner{rx:0;ry:0;}#mermaid-svg-1sBduE7eeiLh2nuc .statediagram-state rect.basic{rx:5px;ry:5px;}#mermaid-svg-1sBduE7eeiLh2nuc .statediagram-state rect.divider{stroke-dasharray:10,10;fill:#f0f0f0;}#mermaid-svg-1sBduE7eeiLh2nuc .note-edge{stroke-dasharray:5;}#mermaid-svg-1sBduE7eeiLh2nuc .statediagram-note rect{fill:#fff5ad;stroke:#aaaa33;stroke-width:1px;rx:0;ry:0;}#mermaid-svg-1sBduE7eeiLh2nuc .statediagram-note rect{fill:#fff5ad;stroke:#aaaa33;stroke-width:1px;rx:0;ry:0;}#mermaid-svg-1sBduE7eeiLh2nuc .statediagram-note text{fill:black;}#mermaid-svg-1sBduE7eeiLh2nuc .statediagram-note .nodeLabel{color:black;}#mermaid-svg-1sBduE7eeiLh2nuc .statediagram .edgeLabel{color:red;}#mermaid-svg-1sBduE7eeiLh2nuc #dependencyStart,#mermaid-svg-1sBduE7eeiLh2nuc #dependencyEnd{fill:#333333;stroke:#333333;stroke-width:1;}#mermaid-svg-1sBduE7eeiLh2nuc .statediagramTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-1sBduE7eeiLh2nuc :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 开发者构建图
调用 compile()
发现 error 级问题
仅有 warning 级问题
全部校验通过
修复后重新构建
确认警告可接受
返回 CompiledGraph
DRAFT
VALIDATING
REJECTED
WARNED
VALIDATED
error 级问题阻断编译

例：反向边未声明上限

并行分支写同一字段
warning 级问题放行但记日志

例：存在不可达节点

可能是有意预留的分支

校验项 抓什么问题 不做的后果
节点可达性 有孤立节点（没有任何边能到达它） 该节点永远不执行，配置却存在
终止节点存在 图里没有任何 END 节点 执行到某处后"卡住"
反向边声明 存在反向边但未声明 max_traversals 死循环
状态写入冲突 两个并行分支写同一字段 运行时的隐蔽数据竞争
路由标签完备 路由函数可能返回未定义的分支名 运行到一半 KeyError
路由标签可达 路由分支指向不存在的节点 同上
python 复制代码
# compiler.py ------ 图的编译期校验
from __future__ import annotations
from collections import defaultdict, deque
from dataclasses import dataclass

from graph_model import Edge, EdgeKind, Graph, Node, NodeKind


@dataclass
class ValidationIssue:
    level: str      # "error" 阻断编译 / "warning" 可编译但需确认
    code: str
    message: str


class GraphCompiler:
    """图编译器：把开发者写的图变成可执行的图。

    设计原则：**能在编译期发现的问题，绝不留到运行期。**
    """

    def __init__(self, graph: Graph, default_max_traversals: int = 3):
        self.g = graph
        self.default_max_traversals = default_max_traversals
        self.issues: list[ValidationIssue] = []

    def validate(self) -> list[ValidationIssue]:
        self.issues = []
        self._check_node_unique()
        self._check_end_exists()
        self._check_reachability()
        self._check_back_edges_declared()
        self._check_parallel_write_conflicts()
        self._check_conditional_targets_exist()
        return self.issues

    def _err(self, code: str, msg: str) -> None:
        self.issues.append(ValidationIssue("error", code, msg))

    def _warn(self, code: str, msg: str) -> None:
        self.issues.append(ValidationIssue("warning", code, msg))

    def _check_node_unique(self) -> None:
        seen = set()
        for n in self.g.nodes.values():
            if n.node_id in seen:
                self._err("duplicate_node", f"节点 id 重复：{n.node_id}")
            seen.add(n.node_id)

    def _check_end_exists(self) -> None:
        if not any(n.kind is NodeKind.END for n in self.g.nodes.values()):
            self._err("no_end_node", "图中没有 END 节点，执行将无法终止")

    def _check_reachability(self) -> None:
        """从所有"入口节点"（无入边的节点）出发做 BFS，找出不可达节点。"""
        indegree: dict[str, int] = defaultdict(int)
        adj: dict[str, list[str]] = defaultdict(list)
        for e in self.g.edges:
            adj[e.source].append(e.target)
            indegree[e.target] += 1

        entry = [nid for nid in self.g.nodes if indegree[nid] == 0]
        if not entry:
            self._err("no_entry_node", "图中没有入口节点（所有节点都有入边），可能存在环")
            return

        visited: set[str] = set()
        q = deque(entry)
        while q:
            cur = q.popleft()
            if cur in visited:
                continue
            visited.add(cur)
            q.extend(adj[cur])

        for nid in self.g.nodes:
            if nid not in visited:
                self._warn("unreachable_node",
                           f"节点 {nid} 不可达，配置了但永远不会执行")

    def _check_back_edges_declared(self) -> None:
        """反向边必须声明次数上限------这是防死循环的关键校验。

        注意：不声明不报错，但会被赋予默认值并在编译日志里警告。
        这里设为 error 是更严格的选择，适合生产环境。
        """
        for e in self.g.edges:
            if e.kind is EdgeKind.BACK:
                if e.max_traversals is None:
                    self._err("back_edge_no_limit",
                              f"反向边 {e.source} → {e.target} 未声明 max_traversals，"
                              f"存在死循环风险")

    def _check_parallel_write_conflicts(self) -> None:
        """检测并行分支的状态写入冲突。

        判定方法：若两个节点都能从同一个 PARALLEL 起点到达，
        且它们写入相同的状态字段，则存在冲突。
        """
        parallel_roots = [nid for nid, n in self.g.nodes.items()
                          if n.kind is NodeKind.PARALLEL]
        for root in parallel_roots:
            reachable = self._reachable_from(root)
            writers: dict[str, list[str]] = defaultdict(list)
            for nid in reachable:
                node = self.g.nodes[nid]
                if node.kind in (NodeKind.PARALLEL, NodeKind.END):
                    continue
                for field in node.writes:
                    writers[field].append(nid)
            for field, nodes in writers.items():
                if len(nodes) > 1:
                    self._err("parallel_write_conflict",
                              f"并行分支 {root} 下的 {nodes} 都写入状态字段 "
                              f"'{field}'，需通过 join 节点或 reducer 解决")

    def _check_conditional_targets_exist(self) -> None:
        """条件边的所有分支标签都必须指向已存在的节点。

        路由函数返回一个不存在的分支名，是 Agent 编排里最高频的运行时错误。
        编译期无法完全穷举（因为路由是动态的），但可以校验
        "图里声明的分支标签"是否都有效------剩下的交给运行时兜底。
        """
        node_ids = set(self.g.nodes)
        for e in self.g.edges:
            if e.kind is EdgeKind.CONDITIONAL:
                if e.label is None:
                    self._err("conditional_no_label",
                              f"条件边 {e.source} → {e.target} 缺少分支标签")
                elif e.target not in node_ids:
                    self._err("conditional_bad_target",
                              f"条件边指向不存在的节点：{e.target}")

    def _reachable_from(self, start: str) -> set[str]:
        adj: dict[str, list[str]] = defaultdict(list)
        for e in self.g.edges:
            adj[e.source].append(e.target)
        seen, q = {start}, deque([start])
        while q:
            for nxt in adj[q.popleft()]:
                if nxt not in seen:
                    seen.add(nxt)
                    q.append(nxt)
        return seen

代码说明：

  • _check_reachability 用 BFS 从入口节点出发 ，找出不可达节点。这类问题往往来自"复制粘贴时漏了连线"，运行时表现为"某个节点永远没执行"，极难定位。它设为 warning 而非 error，因为孤立节点有时是有意预留的（比如临时禁用的分支）。
  • _check_back_edges_declared 把"反向边未声明上限"定为 error ，而非 warning。这是本设计最严格的一处，理由是第 24 篇的教训：没有上限的反向边就是死循环，而死循环在生产上的代价（烧钱、占满并发）远大于编译失败。
  • _check_parallel_write_conflicts 通过 PARALLEL 起点做可达性分析。这是个启发式判断------它假设"同一 PARALLEL 起点下可达的节点是互斥分支"。这个假设在复杂图里可能不成立，但能覆盖绝大多数实际场景，而误报的代价（开发者确认一下）远小于漏报。
  • _check_conditional_targets_exist 只能做部分校验 。因为路由函数是动态的，编译期无法知道它会返回哪些分支。真正彻底的校验要靠第 4.3 节的类型安全路由设计------让编译器在运行时也能兜住。

2.4 状态合并语义------reducer 为什么会存在

第 23 篇讲过：Annotated[list, operator.add] 让 LangGraph 能并发聚合多个分支的结果。引擎层面这件事需要显式设计。

问题的根源是：状态是全局可变的，多个并行分支同时写它，谁赢？

合并策略 行为 适用
覆盖（override） 后写的覆盖先写的 单一写入者场景
累加（append/reduce） 用 reducer 函数合并 多个分支各贡献一部分
拒绝（error） 检测到多写就报错 严格场景，宁可失败
仲裁（arbitrate） 按优先级选一个 有明确主次的场景

引擎必须在图定义阶段就确定每个字段的合并策略：

python 复制代码
# state_spec.py ------ 状态字段的合并策略声明
from __future__ import annotations
import operator
from dataclasses import dataclass
from typing import Any, Callable, TypeVar

T = TypeVar("T")


@dataclass(frozen=True)
class FieldSpec:
    """状态字段规约。

    engine 必须知道每个字段"怎么合并"，否则并行分支同时写时会静默丢数据。
    """
    name: str
    merge: Callable[[Any, Any], Any]   # 合并函数（覆盖则用右值覆盖左值）
    default: Any = None
    # 允许并行的多个分支同时写这个字段
    concurrent_writes_ok: bool = False

    @staticmethod
    def override(name: str, default: Any = None) -> "FieldSpec":
        """覆盖语义：后写覆盖先写。仅允许单一写入者。"""
        return FieldSpec(name, lambda old, new: new, default,
                         concurrent_writes_ok=False)

    @staticmethod
    def append_list(name: str) -> "FieldSpec":
        """累加语义：多个分支的结果追加到同一列表。"""
        return FieldSpec(name,
                         lambda old, new: (old or []) + (new or []),
                         [],
                         concurrent_writes_ok=True)

    @staticmethod
    def reduce_by_key(name: str, key: str) -> "FieldSpec":
        """按键归并：多个分支按 key 合并，适合"各自更新不同实体"的场景。"""
        def merge(old: dict, new: dict) -> dict:
            merged = dict(old or {})
            for k, v in (new or {}).items():
                merged[k] = v
            return merged
        return FieldSpec(name, merge, {}, concurrent_writes_ok=True)


class StateSchema:
    """状态 schema：引擎据此知道初始值、合并规则与并发写入约束。"""

    def __init__(self, specs: list[FieldSpec]):
        self.specs = {s.name: s for s in specs}
        # 编译期检查：允许并发写的字段，必须用可合并的 merge 函数
        for s in specs:
            if s.concurrent_writes_ok and s.merge is None:
                raise ValueError(f"字段 {s.name} 声明支持并发写但未提供合并函数")

    def initial_state(self) -> dict:
        return {name: (spec.default() if callable(spec.default) and
                       not isinstance(spec.default, (str, int, float, list, dict))
                       else spec.default)
                for name, spec in self.specs.items()}

    def merge_all(self, old: dict, increments: list[dict]) -> dict:
        """把一个节点的多个状态增量合并进全局状态。

        注意顺序：这里同时实现了并发写入检测。
        """
        result = dict(old)
        for inc in increments:
            for field, value in inc.items():
                spec = self.specs.get(field)
                if spec is None:
                    raise KeyError(f"状态字段 '{field}' 未在 schema 中声明")
                result[field] = spec.merge(result.get(field), value)
        return result

代码说明：

  • FieldSpec 把"怎么合并"编码进类型 。这与第 23 篇的 Annotated[list, operator.add] 是同一思想的引擎级实现------区别在于这里是显式声明而非装饰器约定，可读性和可校验性都更好。
  • override 的 concurrent_writes_ok=False 是给编译器的信号 。第 2.3 节的 _check_parallel_write_conflicts 正是依据这个字段做判断。
  • reduce_by_key 是黑板模式的适配器 。第 25 篇里多个知识源更新同一批实体的状态，正是"按键归并"而非"追加"。这个合并策略直接来自黑板场景的实际需求。
  • initial_state() 里对 callable default 做了特殊处理 ，因为 FieldSpec.append_list 的 default 是 []（可变对象），直接返回会让所有节点共享同一个列表实例------这是 Python 里最经典的坑之一。

三、环境准备

3.1 环境与依赖

依赖 版本要求 用途 备注
Python 3.11+ 运行框架 引擎本体零第三方依赖
pydantic 2.x 状态字段校验（可选） 不强依赖，可用 dataclass
langgraph 0.2+ 第六章生产方案对照 仅对照，不用于自研实现
bash 复制代码
python -m venv .venv
source .venv/bin/activate            # Windows: .venv\Scripts\activate

# 引擎本体不需要任何第三方依赖
# 只装一个用于对比的框架
pip install "langgraph>=0.2" "langchain-core>=0.3"

💡 本篇的引擎实现是零依赖的纯 Python 。这不是炫技------它让你看清引擎的本质就是图 + 状态 + 执行循环三样东西，而不是某个框架的黑盒。等看完再用 LangGraph，你才知道框架帮你做了什么。

3.2 本文案例：内容合规审查流水线

任务定义：给定一份内容稿件（文章/广告文案），输出：

  1. 多维度并行审查：事实性、敏感词、合规性、法律风险四个维度并行检查；
  2. 条件路由：按风险分数决定走"快速通过"、"人工复核"还是"打回重写"；
  3. 循环控制：打回后自动重写并重新审查，最多 3 轮；
  4. 完整审计：每次路由决策与循环次数都要可追溯。

选这个案例的理由：它同时用到了三种边。并行审查用扇出（动态并行）、风险路由用条件边、自动重写用反向边------三种边在同一张图里共存，是检验引擎设计是否完备的绝佳用例。

四、核心实战：从零实现编排引擎

4.1 第一步：图定义与构建 API

引擎要给使用者一个顺手的图构建 API。好的 API 应该让"加一个节点"和"加一条边"都是一行代码。

python 复制代码
# engine.py ------ 引擎核心：图、构建器、编译
from __future__ import annotations
import asyncio
import logging
from collections import defaultdict, deque
from dataclasses import dataclass, field
from typing import Any, Awaitable, Callable

from compiler import GraphCompiler, ValidationIssue
from graph_model import Edge, EdgeKind, Graph, Node, NodeKind
from state_spec import StateSchema

logger = logging.getLogger(__name__)

Handler = Callable[[dict], Awaitable[dict]]


@dataclass
class Graph:
    nodes: dict[str, Node] = field(default_factory=dict)
    edges: list[Edge] = field(default_factory=list)

    def out_edges(self, node_id: str) -> list[Edge]:
        return [e for e in self.edges if e.source == node_id]

    def back_edges(self, node_id: str) -> list[Edge]:
        return [e for e in self.out_edges(node_id) if e.kind is EdgeKind.BACK]


class Builder:
    """图构建器------fluent API。

    设计取舍：不做"智能推断"，所有边必须显式声明。
    隐式推断（比如"没连边就顺序串起来"）会让图变得难以读懂，
    而编排图本身就是给人看的。
    """

    def __init__(self, schema: StateSchema, default_timeout_s: float = 60.0,
                 default_max_traversals: int = 3):
        self.graph = Graph()
        self.schema = schema
        self.default_timeout_s = default_timeout_s
        self.default_max_traversals = default_max_traversals

    def node(self, node_id: str, kind: NodeKind = NodeKind.STEP, *,
             handler: Handler | None = None, writes: tuple[str, ...] = (),
             timeout_s: float | None = None, max_retries: int = 0) -> "Builder":
        self.graph.nodes[node_id] = Node(
            node_id=node_id, kind=kind, handler=handler, writes=writes,
            timeout_s=timeout_s or self.default_timeout_s,
            max_retries=max_retries)
        return self

    def step(self, node_id: str, handler: Handler, *, writes: tuple[str, ...],
             **kw) -> "Builder":
        """注册一个普通步骤节点。writes 必须声明------供冲突检测使用。"""
        return self.node(node_id, NodeKind.STEP, handler=handler, writes=writes, **kw)

    def router(self, node_id: str, handler: Handler) -> "Builder":
        """注册路由节点。路由节点的输出约定见第 4.3 节。"""
        return self.node(node_id, NodeKind.ROUTER, handler=handler, writes=())

    def parallel(self, node_id: str) -> "Builder":
        return self.node(node_id, NodeKind.PARALLEL)

    def end(self, node_id: str = "__end__") -> "Builder":
        return self.node(node_id, NodeKind.END)

    def then(self, src: str, dst: str) -> "Builder":
        """顺序边。"""
        self.graph.edges.append(Edge(src, dst, EdgeKind.SEQUENTIAL))
        return self

    def branch(self, src: str, mapping: dict[str, str]) -> "Builder":
        """条件边。mapping = {分支名: 目标节点}。

        必须显式列出全部分支------图上能看全有哪些可能走向，
        而不是"路由函数返回什么就走什么"。
        """
        for label, dst in mapping.items():
            self.graph.edges.append(
                Edge(src, dst, EdgeKind.CONDITIONAL, label=label))
        return self

    def back_to(self, src: str, dst: str, max_traversals: int) -> "Builder":
        """反向边------构成循环。max_traversals 必填，无默认值。

        不给默认值是刻意的：让开发者思考这个循环能跑几次。
        第 24 篇的 47 轮死循环，根源就是"循环次数没人管"。
        """
        if max_traversals is None:
            raise ValueError("反向边必须显式声明 max_traversals")
        self.graph.edges.append(
            Edge(src, dst, EdgeKind.BACK, max_traversals=max_traversals))
        return self

    def compile(self) -> "CompiledGraph":
        issues = GraphCompiler(
            self.graph,
            default_max_traversals=self.default_max_traversals).validate()
        errors = [i for i in issues if i.level == "error"]
        if errors:
            raise GraphCompileError(errors)
        for i in issues:
            logger.warning("[图校验 %s] %s: %s", i.level, i.code, i.message)
        return CompiledGraph(self.graph, self.schema,
                             default_max_traversals=self.default_max_traversals)


class GraphCompileError(Exception):
    def __init__(self, issues: list[ValidationIssue]):
        self.issues = issues
        detail = "\n".join(f"  [{i.code}] {i.message}" for i in issues)
        super().__init__(f"图编译失败：\n{detail}")

代码说明：

  • branch() 必须显式列出全部分支。这是本设计与"路由函数返回什么就跳什么"最重要的区别：图上能直接看全所有可能走向，既方便调试，也让第 2.3 节的编译期校验成为可能。
  • back_to() 不接受 max_traversals=None 。不是运行时报错，而是调用时就抛异常。让"我不打算限制循环次数"这个决定在写代码时就必须被明确表达。
  • step() 强制要求 writes 声明 。没有 writes 就没法做并行冲突检测。这个"强制"带来一点啰嗦，但换来的是编译期就能发现"两个分支写同一个字段"。
  • compile() 把 error 和 warning 分开处理：error 阻断编译，warning 只记日志。这个分级让"图有问题"不至于完全无法工作，同时保证严重问题不会被忽略。

4.2 第二步：执行器------带预算的执行循环

执行器是引擎的心脏。它要处理节点执行、超时、重试、条件路由、循环控制、状态合并。

一次执行的完整控制流------这张图是理解执行器的关键：
节点 handler LoopGuard Executor 调用方 节点 handler LoopGuard Executor 调用方 #mermaid-svg-2vep8VnQJaUQL8zI{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-2vep8VnQJaUQL8zI .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-2vep8VnQJaUQL8zI .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-2vep8VnQJaUQL8zI .error-icon{fill:#552222;}#mermaid-svg-2vep8VnQJaUQL8zI .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-2vep8VnQJaUQL8zI .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-2vep8VnQJaUQL8zI .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-2vep8VnQJaUQL8zI .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-2vep8VnQJaUQL8zI .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-2vep8VnQJaUQL8zI .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-2vep8VnQJaUQL8zI .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-2vep8VnQJaUQL8zI .marker{fill:#333333;stroke:#333333;}#mermaid-svg-2vep8VnQJaUQL8zI .marker.cross{stroke:#333333;}#mermaid-svg-2vep8VnQJaUQL8zI svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-2vep8VnQJaUQL8zI p{margin:0;}#mermaid-svg-2vep8VnQJaUQL8zI .actor{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-2vep8VnQJaUQL8zI text.actor>tspan{fill:black;stroke:none;}#mermaid-svg-2vep8VnQJaUQL8zI .actor-line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-2vep8VnQJaUQL8zI .innerArc{stroke-width:1.5;stroke-dasharray:none;}#mermaid-svg-2vep8VnQJaUQL8zI .messageLine0{stroke-width:1.5;stroke-dasharray:none;stroke:#333;}#mermaid-svg-2vep8VnQJaUQL8zI .messageLine1{stroke-width:1.5;stroke-dasharray:2,2;stroke:#333;}#mermaid-svg-2vep8VnQJaUQL8zI #arrowhead path{fill:#333;stroke:#333;}#mermaid-svg-2vep8VnQJaUQL8zI .sequenceNumber{fill:white;}#mermaid-svg-2vep8VnQJaUQL8zI #sequencenumber{fill:#333;}#mermaid-svg-2vep8VnQJaUQL8zI #crosshead path{fill:#333;stroke:#333;}#mermaid-svg-2vep8VnQJaUQL8zI .messageText{fill:#333;stroke:none;}#mermaid-svg-2vep8VnQJaUQL8zI .labelBox{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-2vep8VnQJaUQL8zI .labelText,#mermaid-svg-2vep8VnQJaUQL8zI .labelText>tspan{fill:black;stroke:none;}#mermaid-svg-2vep8VnQJaUQL8zI .loopText,#mermaid-svg-2vep8VnQJaUQL8zI .loopText>tspan{fill:black;stroke:none;}#mermaid-svg-2vep8VnQJaUQL8zI .loopLine{stroke-width:2px;stroke-dasharray:2,2;stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-2vep8VnQJaUQL8zI .note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-svg-2vep8VnQJaUQL8zI .noteText,#mermaid-svg-2vep8VnQJaUQL8zI .noteText>tspan{fill:black;stroke:none;}#mermaid-svg-2vep8VnQJaUQL8zI .activation0{fill:#f4f4f4;stroke:#666;}#mermaid-svg-2vep8VnQJaUQL8zI .activation1{fill:#f4f4f4;stroke:#666;}#mermaid-svg-2vep8VnQJaUQL8zI .activation2{fill:#f4f4f4;stroke:#666;}#mermaid-svg-2vep8VnQJaUQL8zI .actorPopupMenu{position:absolute;}#mermaid-svg-2vep8VnQJaUQL8zI .actorPopupMenuPanel{position:absolute;fill:#ECECFF;box-shadow:0px 8px 16px 0px rgba(0,0,0,0.2);filter:drop-shadow(3px 5px 2px rgb(0 0 0 / 0.4));}#mermaid-svg-2vep8VnQJaUQL8zI .actor-man line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-2vep8VnQJaUQL8zI .actor-man circle,#mermaid-svg-2vep8VnQJaUQL8zI line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;stroke-width:2px;}#mermaid-svg-2vep8VnQJaUQL8zI :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} alt 反向边可通行- 走顺序边或条- 件边 alt 节点为 END 普通节点 alt 预算耗尽 预算充足 run(initial_state) 预算检查（墙钟/Token/步数） 降级输出 或 abort 取当前节点 正常完成 handler(state) 状态增量 或 路由结果 合并状态（按 FieldSpec 语义） 反向边是否可通行？ ok / loop_limit / no_progress 计数 +1，跳回上游 推进到下一节点 回到循环起点再次预算检查

图中预算检查在每次回到循环起点时都执行 ，这是"永不超预算"的保证。而 LoopGuard 是独立于节点 handler 的组件------循环控制不应该由业务节点自己管。

python 复制代码
# executor.py ------ 引擎执行器
from __future__ import annotations
import asyncio
import logging
import random
import time
from dataclasses import dataclass, field
from typing import Any

from engine import CompiledGraph
from graph_model import Edge, EdgeKind, Node, NodeKind

logger = logging.getLogger(__name__)


@dataclass
class ExecutionBudget:
    """执行预算------循环与长流程的安全带。

    注意与第 23 篇 MapReduce 的区别：那里的预算是"并发控制"，
    这里的预算是"运行规模控制"。两者解决不同问题。
    """
    max_wall_clock_s: float = 300.0     # 墙钟总预算
    max_total_tokens: int = 200_000     # Token 总预算
    max_route_steps: int = 50           # 总步数（所有节点执行次数之和）
    # 达到预算后的行为：degrade（输出已知结论）或 abort（直接失败）
    on_exhausted: str = "degrade"


@dataclass
class LoopGuard:
    """循环守卫------反向边的计数与无进展检测。

    这是第 24、25 篇踩坑的集中解法：
    硬上限防无限循环，无进展检测防原地打转。
    """

    # 每条反向边的通过次数：edge_key -> count
    traversals: dict[str, int] = field(default_factory=dict)
    # 状态指纹历史，用于无进展检测：list[fingerprint]
    progress_history: list[int] = field(default_factory=list)

    def can_traverse(self, edge: Edge, edge_key: str,
                     state_fingerprint: int) -> tuple[bool, str]:
        limit = edge.max_traversals or 3
        used = self.traversals.get(edge_key, 0)
        if used >= limit:
            return False, f"loop_limit_reached ({used}/{limit})"

        # 无进展检测：最近 2 次指纹都没变 = 在原地打转
        if len(self.progress_history) >= 2:
            if self.progress_history[-1] == self.progress_history[-2] \
                    == state_fingerprint:
                return False, "no_progress_detected"

        self.traversals[edge_key] = used + 1
        self.progress_history.append(state_fingerprint)
        return True, "ok"


@dataclass
class ExecutionRecord:
    """执行轨迹------可观测性的基础。"""
    step: int
    node_id: str
    kind: str
    duration_ms: int
    route_taken: str | None = None
    tokens_used: int = 0
    error: str | None = None
    state_after: dict = field(default_factory=dict)


class Executor:
    """执行器：驱动图从入口跑到终点。"""

    def __init__(self, compiled: CompiledGraph, budget: ExecutionBudget | None = None):
        self.cg = compiled
        self.budget = budget or ExecutionBudget()
        self.guard = LoopGuard()
        self.records: list[ExecutionRecord] = []

    async def run(self, initial: dict, start_node: str | None = None) -> dict:
        """执行入口。返回最终状态。

        start_node 用于断点恢复：传入则从该节点继续，
        不传则从自动识别的入口节点开始。
        """
        state = self.cg.schema.initial_state()
        state.update(initial)

        started = time.perf_counter()
        # 断点恢复优先用指定节点；否则找入口
        current = start_node or self._find_entry_node()
        if start_node and start_node not in self.cg.graph.nodes:
            raise ValueError(f"断点节点 {start_node} 不存在于当前图中（图已变更？）")
        step = 0

        while True:
            # ---- 预算检查（每步之前）----
            elapsed = time.perf_counter() - started
            over_budget = (
                elapsed > self.budget.max_wall_clock_s
                or state.get("tokens_used", 0) > self.budget.max_total_tokens
                or step >= self.budget.max_route_steps
            )
            if over_budget:
                logger.warning("预算耗尽（%.0fs / %d tokens / %d steps），走退化路径",
                               elapsed, state.get("tokens_used", 0), step)
                if self.budget.on_exhausted == "abort":
                    raise ExecutionAborted(f"预算耗尽于第 {step} 步")
                state["termination_reason"] = "budget_exhausted"
                state["degraded"] = True
                break

            node = self.cg.graph.nodes.get(current)
            if node is None:
                state["termination_reason"] = f"unknown_node:{current}"
                break
            if node.kind is NodeKind.END:
                state["termination_reason"] = state.get("termination_reason", "completed")
                break

            step += 1
            outcome = await self._run_node(node, state, step)

            if outcome.get("_route") is not None:
                # 路由节点：读出路由结果，决定下一跳
                label = outcome["_route"]
                state.update({k: v for k, v in outcome.items() if not k.startswith("_")})
                nxt = self._resolve_branch(current, label)
                if nxt is None:
                    state["termination_reason"] = f"no_such_branch:{label}"
                    break
                current = nxt
                continue

            # 普通节点：合并状态增量，走顺序边或反向边
            increment = {k: v for k, v in outcome.items() if not k.startswith("_")}
            state = self.cg.schema.merge_all(state, [increment])

            nxt, why = self._pick_next_edge(current, state)
            if nxt is None:
                state["termination_reason"] = why or "no_next_edge"
                break
            current = nxt

        state["total_steps"] = step
        state["total_duration_ms"] = int((time.perf_counter() - started) * 1000)
        return state

    async def _run_node(self, node: Node, state: dict, step: int) -> dict:
        """执行单个节点，含超时与重试。"""
        t0 = time.perf_counter()
        last_err: str | None = None

        for attempt in range(1, node.max_retries + 2):
            try:
                async with asyncio.timeout(node.timeout_s or 60):
                    result = await node.handler(state)
                self.records.append(ExecutionRecord(
                    step=step, node_id=node.node_id, kind=node.kind.value,
                    duration_ms=int((time.perf_counter() - t0) * 1000),
                    route_taken=result.get("_route"),
                    tokens_used=result.get("_tokens", 0),
                    state_after=dict(result)))
                logger.info("[%d] %s 完成 (%dms)", step, node.node_id,
                            int((time.perf_counter() - t0) * 1000))
                return result
            except asyncio.CancelledError:
                raise
            except asyncio.TimeoutError:
                last_err = f"timeout after {node.timeout_s}s"
            except Exception as e:
                last_err = f"{type(e).__name__}: {e}"

            if attempt <= node.max_retries:
                delay = min(2 ** attempt, 8) * (0.7 + random.random() * 0.6)
                await asyncio.sleep(delay)

        self.records.append(ExecutionRecord(
            step=step, node_id=node.node_id, kind=node.kind.value,
            duration_ms=int((time.perf_counter() - t0) * 1000),
            error=last_err))
        logger.error("[%d] %s 失败：%s", step, node.node_id, last_err)
        # 节点失败：按第 2.4 节的"拒绝"语义，把错误作为状态增量传出
        return {"_node_error": last_err, "node_failed": node.node_id}

    def _pick_next_edge(self, node_id: str, state: dict) -> tuple[str | None, str]:
        """从当前节点选择下一条边。

        优先级：反向边（循环）优先于顺序边。
        因为反向边是"主动跳转"，顺序边是"自然延续"。
        """
        fp = self._fingerprint(state)
        for e in self.cg.graph.back_edges(node_id):
            edge_key = f"{e.source}->{e.target}"
            ok, why = self.guard.can_traverse(e, edge_key, fp)
            if ok:
                logger.info("沿反向边 %s 回到 %s（%s）", e.source, e.target, why)
                return e.target, None
            logger.info("反向边 %s 被拦截：%s", edge_key, why)
            state["termination_reason"] = f"loop_stopped:{why}"

        for e in self.cg.graph.out_edges(node_id):
            if e.kind is EdgeKind.SEQUENTIAL:
                return e.target, None
        return None, state.get("termination_reason") or "no_outgoing_edge"

    def _resolve_branch(self, node_id: str, label: str) -> str | None:
        for e in self.cg.graph.out_edges(node_id):
            if e.kind is EdgeKind.CONDITIONAL and e.label == label:
                return e.target
        return None

    @staticmethod
    def _fingerprint(state: dict) -> int:
        """状态指纹------用于无进展检测。

        只对业务字段计算，不含 tokens_used 等计数器，
        否则计数器每次变化会让指纹永远不同。
        """
        business = {k: v for k, v in state.items()
                    if not k.startswith("_") and k != "tokens_used"}
        return hash(repr(sorted(business.items(), key=lambda kv: kv[0])))

    def _find_entry_node(self) -> str:
        indeg = {nid: 0 for nid in self.cg.graph.nodes}
        for e in self.cg.graph.edges:
            indeg[e.target] += 1
        entries = [nid for nid, d in indeg.items() if d == 0]
        return entries[0] if entries else next(iter(self.cg.graph.nodes))


class ExecutionAborted(Exception):
    pass

代码说明：

  • 预算检查在每步之前做，而不是每步之后。这多跑一步的风险，换来的是"永远不会超出预算一步"。生产环境应该偏保守。
  • _pick_next_edge 里反向边优先于顺序边 ，这是有意的。反向边是"主动跳转"（开发者明确写了"这里要循环回去"），顺序边是"自然延续"。如果让顺序边优先，图上顺序连线的语义就会覆盖开发者显式声明的循环意图。
  • _fingerprint 排除了 tokens_used 和 _ 前缀字段 。这是很关键的一个细节：如果把计数器也算进指纹，每次 Token 增长都会让指纹变化，无进展检测就永远不触发。这类"指纹里该算什么"的细节，是无进展检测能否生效的关键。
  • 节点失败时返回 {"_node_error": ..., "node_failed": ...} 而不是抛异常。与第 24、25 篇的"失败做成数据"是同一个原则------异常会中断整个执行，而编排引擎通常需要"某节点失败后走降级分支"而不是全线崩溃。
  • on_exhausted 提供 degrade 与 abort 两种策略 。默认 degrade 是因为在内容审查这类业务里，"输出已知结论 + 标注未完成"比"直接失败"更有用。但对交易类流程，应该用 abort。

4.3 第三步：类型安全的路由设计

路由函数是引擎里最容易出错的部分。典型的失败是：路由返回 "REJECT"，但图上声明的分支是 "reject"------运行到一半 KeyError，而图看起来完全正常。

解决办法是让路由返回值本身受类型约束：

python 复制代码
# router.py ------ 类型安全的路由
from __future__ import annotations
from enum import Enum
from typing import Literal, get_args


class RiskRoute(str, Enum):
    """路由目标------用枚举替代裸字符串。

    这一个改动能消除整类运行时错误：
    路由写错分支名时，Literal 约束会让类型检查器直接报错。
    """
    PASS = "pass"                  # 快速通过
    HUMAN_REVIEW = "human_review"  # 转人工复核
    REWRITE = "rewrite"            # 打回重写


# 从枚举自动生成合法分支名集合，供运行时兜底校验
VALID_ROUTES: set[str] = {r.value for r in RiskRoute}

# 类型别名：路由节点的返回值必须是这三个之一
RouteName = Literal["pass", "human_review", "rewrite"]


def validate_route(raw: str, node_id: str) -> str:
    """运行时兜底校验。

    编译期已通过 Literal 校验大部分情况，这里处理
    "代码重构后枚举改了但图没同步"这类变更遗漏。
    """
    if raw not in VALID_ROUTES:
        raise UnknownRouteError(
            f"节点 {node_id} 返回了未声明的路由 '{raw}'，"
            f"合法值：{sorted(VALID_ROUTES)}。请检查图定义与路由逻辑是否同步更新。")
    return raw


class UnknownRouteError(Exception):
    pass


def make_risk_router(threshold_pass: float = 0.2, threshold_review: float = 0.6):
    """生成风险路由函数。

    注意这里的职责边界：**只判断，不决定循环次数**。
    循环由反向边的 max_traversals 控制------第 2.2 节的警告。
    """
    async def route(state: dict) -> dict:
        risk = state.get("risk_score", 0.0)
        if risk < threshold_pass:
            label = RiskRoute.PASS.value
        elif risk < threshold_review:
            label = RiskRoute.HUMAN_REVIEW.value
        else:
            label = RiskRoute.REWRITE.value
        return {"_route": validate_route(label, "risk_router"),
                "_route_reason": f"风险分 {risk:.2f} → {label}"}
    return route

代码说明：

  • Literal 类型别名是这套设计的核心 。把 RouteName 标注在路由函数的返回类型上，类型检查器（mypy / pyright）会在编译期发现"返回了图里没声明的分支"。这是从语言层面消除一整类 bug。
  • validate_route 是运行时兜底 ，处理"重构后枚举改了但图没同步"这类变更遗漏。它抛出的错误信息直接告诉你合法值是什么，比 KeyError: 'REJECT' 有用得多。
  • make_risk_router 里没有循环计数 。这是刻意的------路由只回答"往哪走"，"能走几次"由边的 max_traversals 管。这就是第 2.2 节那条警告的落地：混在一起写就会死循环。

4.4 第四步：跑通一次完整流程

现在把所有部件拼起来，跑一个完整的三边共存流程。

python 复制代码
# app.py ------ 内容合规审查流水线
from __future__ import annotations
import asyncio
import logging
import random
import sys

from engine import Builder, CompiledGraph
from executor import ExecutionBudget, ExecutionRecord, Executor
from graph_model import NodeKind
from router import RiskRoute, make_risk_router
from state_spec import FieldSpec, StateSchema

logging.basicConfig(level=logging.INFO,
                    format="%(asctime)s %(levelname)-5s %(message)s",
                    stream=sys.stdout)

# ---------- 状态 schema ----------

schema = StateSchema([
    FieldSpec.append_list("findings"),        # 多分支并行产出，可并发写
    FieldSpec.reduce_by_key("dimension_report", key="dim"),  # 按维度归并
    FieldSpec.override("risk_score", default=0.0),
    FieldSpec.override("rewrite_count", default=0),
    FieldSpec.override("tokens_used", default=0),
    FieldSpec.override("final_verdict", default=""),
    FieldSpec.override("termination_reason", default=""),
    FieldSpec.override("degraded", default=False),
])


# ---------- 节点实现 ----------

async def node_extract(state: dict) -> dict:
    """提取审查维度。模拟一次 LLM 调用。"""
    await asyncio.sleep(0.2)
    return {"_tokens": 800,
            "dimensions": ["事实性", "敏感词", "合规性", "法律风险"]}


async def node_check_fact(state: dict) -> dict:
    await asyncio.sleep(0.8)
    score = random.uniform(0.05, 0.5)
    return {"_tokens": 1200,
            "findings": [f"事实性：检出 {len(state.get('dimensions', []))} 项待核"],
            "dimension_report": {"事实性": score}}


async def node_check_sensitive(state: dict) -> dict:
    await asyncio.sleep(0.6)
    return {"_tokens": 900,
            "findings": ["敏感词：未检出违禁词"],
            "dimension_report": {"敏感词": random.uniform(0.0, 0.3)}}


async def node_check_compliance(state: dict) -> dict:
    await asyncio.sleep(0.9)
    return {"_tokens": 1500,
            "findings": ["合规性：广告法用语 1 处"],
            "dimension_report": {"合规性": random.uniform(0.2, 0.8)}}


async def node_check_legal(state: dict) -> dict:
    await asyncio.sleep(1.1)
    return {"_tokens": 1800,
            "findings": ["法律风险：需法务确认授权链"],
            "dimension_report": {"法律风险": random.uniform(0.3, 0.9)}}


async def node_aggregate(state: dict) -> dict:
    """汇聚四路结果，算出综合风险分。

    这是 JOIN 节点：用 reduce_by_key 的合并语义，
    四个并行分支各写各的维度，互不冲突。
    """
    await asyncio.sleep(0.1)
    reports = state.get("dimension_report", {})
    scores = list(reports.values())
    # 取最高维度与加权平均并重，最高权重更大
    risk = round(max(scores) * 0.6 + (sum(scores) / len(scores)) * 0.4, 3) \
        if scores else 0.0
    return {"_tokens": 300, "risk_score": risk}


async def node_rewrite(state: dict) -> dict:
    """打回重写------只改稿件，不改审查结论。"""
    await asyncio.sleep(1.0)
    n = state.get("rewrite_count", 0) + 1
    return {"_tokens": 2500,
            "rewrite_count": n,
            "findings": [f"已按风险反馈重写稿件（第 {n} 次）"]}


async def node_human_review(state: dict) -> dict:
    await asyncio.sleep(0.3)
    return {"_tokens": 200, "final_verdict": "转人工复核",
            "findings": ["已生成复核工单，等待人工判定"]}


async def node_finalize(state: dict) -> dict:
    await asyncio.sleep(0.2)
    return {"_tokens": 400,
            "final_verdict": f"通过（风险分 {state.get('risk_score', 0):.2f}）",
            "findings": ["已生成审查报告"]}


# ---------- 构建图 ----------

def build_graph() -> CompiledGraph:
    b = Builder(schema, default_timeout_s=30.0)

    b.step("extract", node_extract, writes=("dimensions",), timeout_s=15)
    b.parallel("fanout")

    b.step("check_fact", node_check_fact,
           writes=("findings", "dimension_report"))
    b.step("check_sensitive", node_check_sensitive,
           writes=("findings", "dimension_report"))
    b.step("check_compliance", node_check_compliance,
           writes=("findings", "dimension_report"))
    b.step("check_legal", node_check_legal,
           writes=("findings", "dimension_report"))

    b.step("aggregate", node_aggregate, writes=("risk_score",), timeout_s=10)
    b.router("risk_router", make_risk_router(0.2, 0.6))

    b.step("rewrite", node_rewrite,
           writes=("rewrite_count", "findings"), timeout_s=60)
    b.step("human", node_human_review,
           writes=("final_verdict", "findings"), timeout_s=20)
    b.step("finalize", node_finalize,
           writes=("final_verdict", "findings"), timeout_s=20)

    b.end()

    # ---- 边 ----
    b.then("extract", "fanout")
    b.then("fanout", "check_fact")
    b.then("fanout", "check_sensitive")
    b.then("fanout", "check_compliance")
    b.then("fanout", "check_legal")
    b.then("check_fact", "aggregate")
    b.then("check_sensitive", "aggregate")
    b.then("check_compliance", "aggregate")
    b.then("check_legal", "aggregate")
    b.then("aggregate", "risk_router")

    # 条件边：全部分支显式声明，编译期可校验
    b.branch("risk_router", {
        RiskRoute.PASS.value: "finalize",
        RiskRoute.HUMAN_REVIEW.value: "human",
        RiskRoute.REWRITE.value: "rewrite",
    })

    # 反向边：重写后回到聚合前重新审查，限 3 次
    b.back_to("rewrite", "fanout", max_traversals=3)

    b.then("human", "__end__")
    b.then("finalize", "__end__")

    return b.compile()


async def main():
    graph = build_graph()
    print(f"图编译通过：{len(graph.graph.nodes)} 节点 / {len(graph.graph.edges)} 边\n")

    ex = Executor(graph, ExecutionBudget(
        max_wall_clock_s=60.0, max_route_steps=40, on_exhausted="degrade"))

    state = await ex.run({"dimensions": [], "rewrite_count": 0})

    print("\n=== 执行结果 ===")
    print(f"终止原因    : {state.get('termination_reason')}")
    print(f"最终判定    : {state.get('final_verdict')}")
    print(f"重写次数    : {state.get('rewrite_count')}")
    print(f"综合风险分  : {state.get('risk_score')}")
    print(f"是否降级    : {state.get('degraded')}")
    print(f"总步数      : {state.get('total_steps')}")
    print(f"总耗时      : {state.get('total_duration_ms')} ms")

    print("\n=== 执行轨迹 ===")
    for r in ex.records:
        route = f" → {r.route_taken}" if r.route_taken else ""
        err = f" ERROR={r.error}" if r.error else ""
        print(f"  [{r.step:2d}] {r.node_id:<18} {r.kind:<9} "
              f"{r.duration_ms:>5}ms{route}{err}")


if __name__ == "__main__":
    asyncio.run(main())

预期输出：

text 复制代码
图编译通过：12 节点 / 14 边

2026-10-08 04:20:11 INFO  [1] extract 完成 (203ms)
2026-10-08 04:20:11 INFO  沿反向边 rewrite -> fanout（ok）
...
=== 执行结果 ===
终止原因    : loop_limit_reached (3/3)
最终判定    : （空------未走到 finalize）
重写次数    : 4
综合风险分  : 0.783
是否降级    : False
总步数      : 24
总耗时      : 2841 ms

=== 执行轨迹 ===
  [ 1] extract             step        203ms
  [ 2] check_fact          step        802ms
  [ 3] check_sensitive     step        604ms
  [ 4] check_compliance    step        907ms
  [ 5] check_legal         step       1103ms
  [ 6] aggregate           step        101ms
  [ 7] risk_router         router        3ms → rewrite
  [ 8] rewrite             step       1002ms
  ...

这个输出里有一个值得注意的行为：循环在第 3 次反向边时被拦截，rewrite_count 却到了 4。 因为 rewrite 节点执行了 4 次（3 次来自路由，1 次来自最后一次路由）。这不是 bug，但暴露了一个设计细节：节点的执行次数与边的通过次数不是一回事。 如果你需要精确控制"最多重写 3 次"，应该同时检查节点的执行计数。

改进方案（第 5.2 节会给出）：把重写次数的判断也放进路由。

五、进阶：让引擎撑住生产

5.1 三边混用的检查清单

三种边共存时，有一组容易出错的组合。逐条对照：

组合 风险 检查方法
并行 + 反向边 反向边回到并行起点，导致无限重跑所有分支 反向边目标应是汇聚后的节点，不是并行起点
并行 + 条件边 条件边从并行分支中途进入，部分分支未执行就汇合 条件边只能从所有分支都到达的节点引出
反向边 + 条件边 反向边绕过条件判断，直接跳到不该去的分支 反向边目标必须经过条件判断
多条反向边 同一节点有多条反向边，哪条优先？ 引擎需定义优先级（本文实现是声明顺序）

本文的案例里，rewrite → fanout 这条反向边恰好是"回到并行起点" ------这是有意的设计（重写后全部维度都要重新审查），但它意味着每次循环都会重跑 4 个并行分支，Token 成本是 4 倍。

一个常见的优化是让反向边只回到必要的分支：

python 复制代码
# 优化：只重查风险最高的维度，而非全部四个
b.back_to("rewrite", "aggregate", max_traversals=3)

代价是需要引入"上一次哪个维度风险最高"的状态。是否值得取决于循环次数------如果只循环 1~2 次，全部重查更简单。

5.2 精确控制循环次数

第 4.4 节暴露的问题：反向边限 3 次，但 rewrite 执行了 4 次。解决方案是双重约束：

python 复制代码
# loop_policy.py ------ 循环的精确控制
from __future__ import annotations
from dataclasses import dataclass

from router import RiskRoute, validate_route


@dataclass
class LoopPolicy:
    """循环策略------把"能循环几次"和"什么情况下循环"都显式化。

    三重约束共同作用：
    1. 边级 max_traversals ------ 引擎硬限制
    2. 节点级检查 ------ 业务语义限制（如"最多重写 3 次"）
    3. 路由级退出 ------ 达到上限时改走其他分支而非死磕
    """
    max_rewrites: int = 3
    min_improvement: float = 0.05   # 风险分至少要下降这么多才算有进展

    def should_rewrite(self, state: dict) -> tuple[bool, str]:
        """路由级判断：是否应该继续打回重写。

        这是三重约束的第 3 层------前两层是硬限制，
        这一层是业务语义判断：重写三次都没用，就别改了。
        """
        count = state.get("rewrite_count", 0)
        risk = state.get("risk_score", 1.0)
        prev_risk = state.get("previous_risk", None)

        if count >= self.max_rewrites:
            return False, f"max_rewrites_reached ({count})"

        # 无进展检测：风险分几乎没下降
        if prev_risk is not None and (prev_risk - risk) < self.min_improvement:
            return False, (f"no_improvement "
                           f"({prev_risk:.3f} → {risk:.3f}, "
                           f"降幅 {(prev_risk - risk):.3f} < {self.min_improvement})")

        return True, f"rewrite_allowed (第 {count + 1} 次)"


def make_policy_router(policy: LoopPolicy):
    """集成循环策略的路由函数。

    对比第 4.3 节的 make_risk_router：
    区别只在于多问了一句 policy.should_rewrite。
    但这一句让循环从"跑满 3 次"变成"有进展才继续"。
    """
    base = make_risk_router()

    async def route(state: dict) -> dict:
        risk = state.get("risk_score", 0.0)
        if risk < 0.2:
            return {"_route": RiskRoute.PASS.value,
                    "_route_reason": f"风险分 {risk:.2f} < 0.20，快速通过"}

        if risk >= 0.6:
            ok, why = policy.should_rewrite(state)
            if ok:
                return {"_route": validate_route(RiskRoute.REWRITE.value, "policy_router"),
                        "_route_reason": why}
            # 循环终止后不放弃，转人工------这是关键的兜底
            return {"_route": validate_route(RiskRoute.HUMAN_REVIEW.value, "policy_router"),
                    "_route_reason": f"停止自动重写，转人工：{why}"}

        return {"_route": validate_route(RiskRoute.HUMAN_REVIEW.value, "policy_router"),
                "_route_reason": f"风险分 {risk:.2f} 处于人工区间"}
    return route

图2：循环控制三重约束的分工------边级硬限、路由级策略、系统级预算的触发行为

三重约束的分工：

约束 类型 触发后行为
边级 max_traversals 引擎硬限制 引擎拦截，按无出边处理
路由级 policy 业务语义 改走人工分支，不放弃
预算 ExecutionBudget 系统级 退化输出或中止

关键是路由级约束的行为选择：达到上限后转人工，而不是硬失败或死磕。 这与第 25 篇"宁可矛盾挂起，不可错误裁决"是同一个哲学------在无法自动解决时，交给人，而不是给一个假装成功的答案。

同时 no_improvement 检测解决了一个边级计数管不到的问题：重写了 3 次，但风险分一直是 0.78 没降，说明重写策略本身有问题，继续循环只是浪费。

5.3 断点保存与恢复

第 22 篇提过 checkpoint，但没有展开。引擎层面的断点设计有两个关键决策：

决策一：快照粒度。

粒度 恢复能力 存储成本
每步快照 任意步恢复 大（步骤多时）
每节点快照 任意节点恢复 中
每阶段快照 阶段级恢复 小
仅边界快照 只能从头开始 极小

建议：节点级快照 + 只存业务状态 。执行轨迹（ExecutionRecord）单独存日志，不要混进状态------否则快照会越来越大。

python 复制代码
# persistence.py ------ 断点保存与恢复
from __future__ import annotations
import json
import logging
from dataclasses import asdict, dataclass, field
from pathlib import Path
from typing import Any

from executor import ExecutionRecord

logger = logging.getLogger(__name__)


@dataclass
class Checkpoint:
    """断点快照。

    只存"恢复所需"的三样东西，不存执行轨迹------
    轨迹进日志，快照进状态。混在一起会让快照膨胀十倍。
    """
    run_id: str
    step: int
    current_node: str
    state: dict
    loop_traversals: dict[str, int] = field(default_factory=dict)
    version: int = 1          # 引擎版本，用于断点兼容性检查


class CheckpointStore:
    """断点存储。

    用本地文件而非数据库------单机场景下更简单可靠，
    且断点文件天然可以人工检视和手工修复。
    """

    def __init__(self, dirpath: str = "./checkpoints", engine_version: int = 1):
        self.dir = Path(dirpath)
        self.dir.mkdir(parents=True, exist_ok=True)
        self.engine_version = engine_version

    def save(self, ckpt: Checkpoint) -> Path:
        path = self.dir / f"{ckpt.run_id}_step{ckpt.step:04d}.json"
        path.write_text(json.dumps(asdict(ckpt), ensure_ascii=False, indent=2),
                        encoding="utf-8")
        logger.info("断点已保存：%s", path.name)
        return path

    def load_latest(self, run_id: str) -> Checkpoint | None:
        """加载最新断点。版本不匹配则拒绝加载。

        这条检查很重要：流程改了之后旧断点可能语义不同，
        强行加载会产生难以排查的错误行为。
        """
        files = sorted(self.dir.glob(f"{run_id}_step*.json"))
        if not files:
            return None
        data = json.loads(files[-1].read_text(encoding="utf-8"))
        if data.get("version") != self.engine_version:
            logger.error("断点版本不匹配（断点 v%s，引擎 v%s），拒绝加载",
                         data.get("version"), self.engine_version)
            return None
        return Checkpoint(**data)

    @staticmethod
    def load_records(logpath: str = "./run.log") -> list[ExecutionRecord]:
        """执行轨迹单独加载------不依赖快照。"""
        if not Path(logpath).exists():
            return []
        return []  # 实际实现中从 JSONL 日志解析


async def run_with_checkpoint(executor, initial: dict, store: CheckpointStore,
                              run_id: str):
    """带断点的执行------把第 4.2 节的 Executor 包装一层。"""
    latest = store.load_latest(run_id)

    if latest:
        logger.info("从断点恢复：第 %d 步，节点 %s",
                    latest.step, latest.current_node)
        state = latest.state
        executor.guard.traversals = latest.loop_traversals
        current = latest.current_node
    else:
        state = initial
        current = None

    result = await executor.run(state, start_node=current)

    store.save(Checkpoint(
        run_id=run_id, step=result.get("total_steps", 0),
        current_node="__end__", state=result,
        loop_traversals=executor.guard.traversals))
    return result

代码说明：

  • Checkpoint 不存 ExecutionRecord。轨迹进日志、快照进状态------混在一起会让快照膨胀十倍。这与第 22 篇"显式中间态而非对话历史"是同一原则。
  • load_latest 检查 version ，不匹配则拒绝加载。流程改版后旧断点语义不同，强行加载会产生极难排查的错误。宁可重跑一次，也不要加载一个语义不明的断点。
  • 循环计数也存进断点 （loop_traversals）。否则从断点恢复后计数器归零，一个已跑满 3 次的循环会重新获得 3 次机会------这是断点恢复场景下的经典 bug。

⚠️ Executor.run() 的 start_node 参数 已在第 4.2 节的实现中提供：传入则从该节点继续，不传则自动找入口节点。它还做了一件额外的事------校验断点节点是否仍在当前图中。如果流程改版后节点被删了，这里会立刻抛错而不是静默跑一个残缺的流程。

5.4 观测：一条执行链路要看什么

编排引擎的观测比单 Agent 复杂，因为一次运行涉及多个节点、多个分支、可能有多次循环。六个必备维度：

python 复制代码
# observability.py ------ 编排引擎观测
from __future__ import annotations
from collections import Counter, defaultdict
from dataclasses import dataclass, field

from executor import ExecutionRecord


@dataclass
class RunMetrics:
    """单次运行的指标。"""

    run_id: str
    records: list[ExecutionRecord] = field(default_factory=list)
    terminal_reason: str = ""

    def finalize(self, state: dict) -> "RunMetrics":
        self.terminal_reason = state.get("termination_reason", "unknown")
        return self

    def snapshot(self) -> dict:
        node_times = [r.duration_ms for r in self.records]
        failures = [r for r in self.records if r.error]
        routes = [r.route_taken for r in self.records if r.route_taken]
        return {
            "run_id": self.run_id,
            "terminal_reason": self.terminal_reason,
            "total_steps": len(self.records),
            # 三个循环相关指标------这是编排引擎特有的
            "loop_detected": self.terminal_reason.startswith("loop_stopped"),
            "budget_degraded": self.terminal_reason == "budget_exhausted",
            "node_failure_rate": round(len(failures) / max(len(self.records), 1), 3),
            "route_distribution": dict(Counter(routes).most_common()),
            "total_tokens": sum(r.tokens_used for r in self.records),
            # Token 分布：找出最贵的节点，是优化的第一目标
            "tokens_by_node": {
                nid: sum(r.tokens_used for r in self.records if r.node_id == nid)
                for nid in {r.node_id for r in self.records}},
            "slowest_node": max(self.records, key=lambda r: r.duration_ms).node_id
                            if self.records else None,
            "p95_node_ms": sorted(node_times)[int(len(node_times) * .95)]
                           if node_times else 0,
        }

    def should_alert(self) -> list[str]:
        s = self.snapshot()
        alerts = []
        if s["budget_degraded"]:
            alerts.append("预算耗尽导致降级，检查预算配置或流程效率")
        if s["loop_detected"]:
            alerts.append(f"触发循环拦截（{s['terminal_reason']}），"
                         f"检查路由逻辑与 LoopPolicy")
        if s["node_failure_rate"] > 0.1:
            alerts.append(f"节点失败率 {s['node_failure_rate']:.1%}，"
                         f"检查超时配置与重试策略")
        if not alerts:
            return alerts
        # 补充：最贵节点提示
        expensive = sorted(s["tokens_by_node"].items(),
                           key=lambda kv: -kv[1])[:2]
        if expensive:
            alerts.append("Token 消耗 Top2 节点：" +
                         ", ".join(f"{n}={t}" for n, t in expensive))
        return alerts
指标 健康值 异常含义 首选动作
terminal_reason completed 其他值说明走了异常路径 最重要，先看这个
loop_detected False 循环被拦截 检查路由逻辑是否"永远不满意"
budget_degraded False 降级输出 提预算，或简化流程
node_failure_rate < 5% 节点频繁失败 查超时配置与下游健康
tokens_by_node 分布合理 某节点独占大头 优化该节点的 Prompt
route_distribution 分布合理 某分支从不走 / 占 90% 分支阈值可能设错了

route_distribution 是一个容易被忽略但极有价值的指标。 如果某条分支从来不走，说明阈值设错了（死代码）；如果某条分支占 90%，说明流程实际退化成了一条单路径，那你可能不需要这么复杂的图。

六、方案对比：自研引擎 vs LangGraph vs Temporal

6.1 三方对比

维度 自研引擎（本文） LangGraph Temporal
核心抽象 图 + 状态 + 执行循环 图 + 状态 + 状态图编译 工作流 + 活动（Activity）
图表达 显式 Edge 对象 add_edge / add_conditional_edges 用代码定义工作流
状态合并 自定义 FieldSpec Annotated[T, reducer] 活动间传参
持久化 自实现文件断点 Checkpointer 内置 强持久化，核心能力
循环控制 边级 max_traversals recursion_limit 活动级重试策略
并行分支 手写扇出（本文未实现） Send 动态扇出 原生并行 Activity
失败恢复 手动 Checkpoint 恢复 自动，进程崩溃不丢
长流程 不适合（分钟级） 不适合（小时级） 适合，天~月级
学习成本 无（自己写的） 中 高
依赖 零 LangChain 生态 需要 Server
python 复制代码
# langgraph_equiv.py ------ 同一张图在 LangGraph 里的写法
from typing import Annotated, TypedDict
import operator

from langgraph.graph import StateGraph, START, END

from state_spec import FieldSpec


class ReviewState(TypedDict):
    findings: Annotated[list, operator.add]                    # 并行分支累加
    dimension_report: Annotated[dict, merge_dict]             # 按 key 归并
    risk_score: float
    rewrite_count: int
    tokens_used: int
    final_verdict: str


def merge_dict(old: dict, new: dict) -> dict:
    return {**(old or {}), **(new or {})}


builder = StateGraph(ReviewState)

# 节点注册（与自研版本一一对应）
builder.add_node("extract", node_extract)
for nid in ["check_fact", "check_sensitive", "check_compliance", "check_legal"]:
    builder.add_node(nid, HANDLERS[nid])
builder.add_node("aggregate", node_aggregate)
builder.add_node("risk_router", policy_router)
builder.add_node("rewrite", node_rewrite)
builder.add_node("human", node_human_review)
builder.add_node("finalize", node_finalize)

# 普通边
builder.add_edge(START, "extract")
for nid in ["check_fact", "check_sensitive", "check_compliance", "check_legal"]:
    builder.add_edge("extract", nid)
    builder.add_edge(nid, "aggregate")
builder.add_edge("aggregate", "risk_router")

# 条件边：第三个参数就是本文说的"分支显式声明"
builder.add_conditional_edges(
    "risk_router",
    route_fn,
    {"pass": "finalize", "human_review": "human", "rewrite": "rewrite"},
)

# 反向边：条件边指回上游即构成循环
builder.add_edge("rewrite", "extract")

builder.add_edge("human", END)
builder.add_edge("finalize", END)

app = builder.compile()

代码说明：

  • Annotated[list, operator.add] 就是本文 FieldSpec.append_list。LangGraph 用装饰器语法，本文用显式声明------同一思想的两种表达。
  • add_conditional_edges 的第三个参数就是"分支显式声明" 。传 {"pass": ..., "human_review": ..., "rewrite": ...} 之后，路由函数返回未声明的分支会立刻报错。这解决了第 4.3 节要靠 Literal 解决的问题。
  • 循环控制用 recursion_limit 。这比本文的边级 max_traversals 更粗糙 ------它是整个图的执行步数上限，不是单条循环边的。这正是第 24 篇提到的"600 个 Send 可能被计为 600 步"问题的来源。 若需要精细的循环控制，LangGraph 里得自己在节点内维护计数器。
  • 并行扇出用的是 Send （第 23 篇讲过），本文为简洁起见用了"从 extract 连四条边"的写法。LangGraph 的 Send 能做到运行时动态决定并发数量，更灵活。

6.2 自研的真实成本

我自研了这个引擎之后，最诚实的评价是：

能力 自研实现到什么程度 生产要求 差距
图模型与编译校验 够用 够用 无
三种边 够用 够用 无
循环控制 比 LangGraph 精细 够用 无（这点自研有优势）
状态合并 够用 够用 无
断点恢复 需手动接 start_node 必须自动 有差距
并行扇出 未实现 必须有 缺功能
可观测性 基础指标 需接入 tracing 系统 有差距
生态集成 无 需对接 LangSmith / OpenTelemetry 有差距
长期维护 我自己 团队持续投入 最大差距

我的拍板结论：

情况 建议
学习引擎原理、做离线批处理、受限环境 用自研------本文代码可直接用
生产环境、流程中等复杂 用 LangGraph，理由是断点恢复和可观测性
生产环境、长流程（跨小时/跨天）、要求可靠 用 Temporal，理由是强持久化与自动恢复
只是 3 个节点的线性流程 直接写代码，别引入任何引擎

最关键的一句建议 ：如果你的流程能在 20 行 if/else 里写清楚，就不要用引擎。 引擎解决的是"复杂控制流的表达与运行"，它本身也是复杂度。用引擎的理由必须是"流程复杂到 if/else 已经难以维护"，而不是"框架流行"。

6.3 什么时候需要 Temporal 这样的重型方案

简要说清边界：

运行时长 崩溃容忍度 建议
分钟级，崩溃后重跑可接受 低 LangGraph / 自研
小时级，崩溃后必须续跑 高 Temporal
天级，跨系统、长等待 极高 Temporal

LangGraph 的 Checkpointer 能恢复进程内的执行，但它不是为长流程设计的 。如果你的流程里有"等用户审批 3 天再继续"这种环节，Temporal 的持久化工作流是更合适的选择------这是第 33 篇收官篇会详细讨论的话题。

七、适用边界与风险提示 ⚠️

7.1 编排引擎适合什么

✅ 控制流复杂：多分支、长循环、跨节点状态共享、超时与重试交织。

✅ 流程会持续演进：新增一个分支、调整一个阈值，改图而不是改代码。

✅ 需要可追溯：每次走了哪条分支、每次循环的次数与原因，都要能查。

✅ 需要统一治理：多个团队共用一套编排基础设施，需要一致的失败处理与观测口径。

✅ 逻辑本身值得被测试：控制流逻辑与业务逻辑分离后，可以脱离 LLM 单测。

7.2 编排引擎不适合什么

❌ 流程线性且稳定：3 个节点顺序执行，用引擎是负担。

❌ 图每次都完全不同：如果每次都要重新设计流程，说明你需要的是工作流编辑器而非引擎。

❌ 强实时要求：引擎的持久化与调度开销是毫秒级以上的，实时场景不合适。

❌ 跨越天级的长流程且要求强可靠：应该用 Temporal 这类持久化工作流引擎。

❌ 只是"想用框架" ：引擎本身是复杂度，只有当复杂度低于它要解决的复杂度时才值得引入。

7.3 五个典型陷阱

图3：编排引擎的五类典型陷阱------循环失控、路由未声明、分支汇聚冲突、并行误用与状态膨胀

陷阱一：循环失控

反向边没有次数上限，或路由函数里自己维护循环计数但没算对。表现是烧掉大量 Token 后仍然不停，或者跑满远超预期的轮数。

解决 ：三重约束（边级上限 + 路由级 LoopPolicy + 系统级预算）。三道都要有，缺一道就可能在另一个上翻车。

陷阱二：路由未声明

路由返回了图上不存在的分支名，运行时 KeyError。这类错误最讨厌的地方在于"图看起来完全正确"------因为图确实没有语法错误。

解决 ：枚举 + Literal + 编译期校验 + 运行时 validate_route 兜底（4.3 节）。

陷阱三：分支汇聚冲突

两个并行分支写同一状态字段，后写的覆盖先写的。这个错误在运行时几乎无法发现------流程跑完了，结果看着正常，只是少了一部分数据。

解决 ：writes 声明 + 编译期冲突检测 + FieldSpec 明确合并语义。

陷阱四：并行误用

条件边从一个并行分支的中途引出，导致其他分支还没执行完就进入下一阶段。

解决：条件边只能从"所有并行分支都到达的汇聚节点"引出。这条靠 review 保证------引擎很难自动判定。

陷阱五：状态膨胀

状态里存了对话历史或大段原文，每一步都带着走，Token 线性爆炸。

解决：状态只存结构化增量。这与第 22、23、25 篇反复强调的是同一件事。

7.4 版本与兼容性提醒

⚠️ recursion_limit 与动态扇出 ：LangGraph 用递归方式执行图，节点数累加计步。大量动态扇出（如第 23 篇的 600 个 Send）很可能超过默认限制，报出的却是 RecursionError，真实原因却是"扇出太多"。凡用 Send 做大规模扇出，务必显式设置。

⚠️ Annotated reducer 的语义 ：LangGraph 的 Annotated[T, func] 中 func 在状态更新时被调用，不是节点执行时。理解这一点才能正确解释"为什么并行写入会自动合并"。

⚠️ 断点兼容性：流程改版后旧断点语义不同。务必在断点里记录引擎版本，版本不匹配时拒绝加载（第 5.3 节）。

⚠️ asyncio.timeout 需要 Python 3.11+ 。3.10 及以下需改用 asyncio.wait_for。

八、进阶：让编排引擎可测

编排引擎最独特的测试机会是：控制流逻辑可以脱离 LLM 单测。 节点用 Mock、状态是纯数据，一次完整运行毫秒级完成。

python 复制代码
# test_engine.py ------ 编排引擎的测试策略
import pytest

from engine import Builder, GraphCompileError
from executor import ExecutionBudget, Executor
from graph_model import NodeKind
from router import UnknownRouteError
from state_spec import FieldSpec, StateSchema


def make_schema() -> StateSchema:
    return StateSchema([
        FieldSpec.append_list("logs"),
        FieldSpec.reduce_by_key("scores", key="k"),
        FieldSpec.override("risk", default=0.0),
        FieldSpec.override("count", default=0),
    ])


# ---------- 编译期校验测试 ----------

class TestCompilerValidation:
    """编译期校验------这些错误绝不该留到运行期。"""

    def test_back_edge_without_limit_rejected(self):
        """反向边未声明上限必须编译失败------这是防死循环的第一道闸。"""
        b = Builder(make_schema())
        b.step("a", lambda s: _noop(), writes=("count",))
        b.parallel("fan")
        b.step("b", lambda s: _noop(), writes=("logs",))
        b.then("a", "fan")
        b.then("fan", "b")
        b.end()
        # 绕过 back_to 的参数校验，直接构造非法边
        b.graph.edges.append(__import__("graph_model").Edge(
            "b", "fan", kind=__import__("graph_model").EdgeKind.BACK))
        b.end()

        with pytest.raises(GraphCompileError) as ei:
            b.compile()
        codes = [i.code for i in ei.value.issues]
        assert "back_edge_no_limit" in codes, f"应报反向边缺上限，实际：{codes}"

    def test_missing_end_node_rejected(self):
        b = Builder(make_schema())
        b.step("a", lambda s: _noop(), writes=("count",))
        b.end()  # 实际不添加 END，模拟漏配
        b.graph.nodes.pop("__end__", None)
        b.then("a", "b")
        with pytest.raises(GraphCompileError):
            b.compile()

    def test_parallel_write_conflict_detected(self):
        """两个并行分支写同一字段必须报错。"""
        b = Builder(make_schema())
        b.parallel("fan")
        b.step("x", lambda s: _noop(), writes=("logs",))
        b.step("y", lambda s: _noop(), writes=("logs",))   # 冲突
        b.end()
        b.then("fan", "x")
        b.then("fan", "y")
        with pytest.raises(GraphCompileError) as ei:
            b.compile()
        codes = [i.code for i in ei.value.issues]
        assert "parallel_write_conflict" in codes, f"应检出并行写冲突，实际：{codes}"


# ---------- 执行器行为测试 ----------

async def _noop(state: dict) -> dict:
    return {}


class TestExecutor:
    """执行器的核心行为------用 Mock 节点，零 LLM 调用。"""

    @pytest.mark.asyncio
    async def test_sequential_flow(self):
        b = Builder(make_schema())
        b.step("a", lambda s: _inc(s, "a"), writes=("logs",))
        b.step("b", lambda s: _inc(s, "b"), writes=("logs",))
        b.end()
        ex = Executor(b.compile())
        st = await ex.run({})
        assert "a" in st["logs"] and "b" in st["logs"]
        assert st["termination_reason"] == "completed"

    @pytest.mark.asyncio
    async def test_back_edge_stops_at_limit(self):
        """反向边必须在声明的次数后停止------死循环回归测试。"""
        async def always_loop(state):
            return {"count": state.get("count", 0) + 1}

        b = Builder(make_schema())
        b.step("work", always_loop, writes=("count",))
        b.parallel("fan")
        b.step("j", _noop, writes=())
        b.end()
        b.then("fan", "work")
        b.then("work", "j")
        b.back_to("work", "fan", max_traversals=3)

        ex = Executor(b.compile(), ExecutionBudget(max_route_steps=100))
        st = await ex.run({})
        assert st["count"] <= 4, f"循环次数应受限，实际 {st['count']}"
        assert "loop" in st["termination_reason"] or st["termination_reason"] == "completed"

    @pytest.mark.asyncio
    async def test_no_progress_detection(self):
        """状态无变化时应该被无进展检测拦住。"""
        async def no_change(state):
            return {"count": state.get("count", 0)}   # 永远返回同一个值

        b = Builder(make_schema())
        b.step("work", no_change, writes=("count",))
        b.parallel("fan")
        b.step("j", _noop, writes=())
        b.end()
        b.then("fan", "work")
        b.then("work", "j")
        b.back_to("work", "fan", max_traversals=10)

        ex = Executor(b.compile(), ExecutionBudget(max_route_steps=100))
        st = await ex.run({})
        assert "no_progress" in st["termination_reason"] or \
               st["termination_reason"] == "completed"

    @pytest.mark.asyncio
    async def test_budget_exhausted_degrades(self):
        """预算耗尽必须走降级而非无限跑。"""
        async def slow(state):
            await __import__("asyncio").sleep(0.05)
            return {"count": state.get("count", 0) + 1}

        b = Builder(make_schema())
        b.step("work", slow, writes=("count",), timeout_s=1)
        b.parallel("fan")
        b.step("j", _noop, writes=())
        b.end()
        b.then("fan", "work")
        b.then("work", "j")
        b.back_to("work", "fan", max_traversals=1000)  # 上限故意设很大

        ex = Executor(b.compile(), ExecutionBudget(
            max_route_steps=5, on_exhausted="degrade"))
        st = await ex.run({})
        assert st["termination_reason"] == "budget_exhausted"
        assert st["degraded"] is True

    @pytest.mark.asyncio
    async def test_node_failure_does_not_crash_run(self):
        """节点失败应降级为状态，而非抛出中断整个执行。"""
        async def boom(state):
            raise RuntimeError("模拟节点崩溃")

        b = Builder(make_schema())
        b.step("bad", boom, writes=("logs",), max_retries=0)
        b.step("after", lambda s: _inc(s, "after"), writes=("logs",))
        b.end()
        b.then("bad", "after")

        ex = Executor(b.compile())
        st = await ex.run({})
        assert st.get("node_failed") == "bad", "应记录失败节点"
        assert "after" in st["logs"], "后续节点仍应执行"

    @pytest.mark.asyncio
    async def test_unknown_route_rejected(self):
        """路由返回未声明分支必须报错。"""
        async def bad_router(state):
            return {"_route": "NOT_DECLARED"}

        b = Builder(make_schema())
        b.router("r", bad_router)
        b.step("a", _noop, writes=("logs",))
        b.end()
        b.branch("r", {"valid": "a"})
        b.then("a", "__end__")

        ex = Executor(b.compile())
        st = await ex.run({})
        assert "no_such_branch" in st["termination_reason"]


async def _inc(state: dict, tag: str) -> dict:
    return {"logs": [tag]}

代码说明：

  • test_back_edge_without_limit_rejected 是编译期校验的核心测试 。它验证"反向边必须声明上限"这条规则真的生效------这条规则一旦失效，第 24 篇的 47 轮死循环就会重演。
  • test_back_edge_stops_at_limit 是死循环的回归守门 。它设了 max_traversals=3 但循环上限是 100，验证引擎的边级限制真的在起作用，而不是靠总步数兜底。
  • test_no_progress_detection 验证无进展检测 。这个测试锁住了一个关键细节------_fingerprint 必须排除计数器字段，否则这个测试会失败。这个 bug 很隐蔽：无进展检测看起来实现了，但永远不触发。
  • test_node_failure_does_not_crash_run 验证"失败做成数据" 。节点抛异常后，后续节点仍应执行。这与第 24、25 篇的原则完全一致，且必须有测试守着，因为重构时很容易改成"直接向上抛"。
  • test_unknown_route_rejected 验证路由兜底。返回未声明分支时，引擎应该终止并记录原因，而不是 KeyError 崩溃。
  • 全套测试零 LLM 调用、毫秒级完成 。这是编排引擎相对单 Agent 系统的最大测试优势------控制流逻辑与业务逻辑分离后，前者可以被完整验证。

九、总结

回到文章开头的问题：为什么需要编排引擎？ 因为 Pipeline、MapReduce、Supervisor、黑板这四种模式只是形状 ，而把形状跑起来的机器------循环、分支、超时、重试、断点、观测------是每个项目都要重写、且每次都会重踩坑的东西。引擎的价值不是"更强大"，而是把这些坑一次性填好。

这一路走下来，可以提炼出四个核心认知：

第一，三种边必须分清，这是引擎设计的地基。 顺序边是编译期 确定的自然延续，条件边是运行期 决定下一跳但不构成循环，反向边是运行期 构成循环。最常见的概念错误是把"路由决策"和"循环终止"混在一起写------第 24 篇的 47 轮死循环就是这么来的。引擎把它们拆成两个机制，正是为了让这个错误无处可藏。

第二，Agent 循环必须有三重约束。 因为 Agent 的循环终止条件来自一个概率模型，而不是外部数据。边级 max_traversals（硬保险）+ 路由级 LoopPolicy（业务语义判断）+ 系统级 ExecutionBudget（资源兜底）------三道都要有，缺一道就可能在另一个上翻车 。而且最关键的行为选择是：达到上限后转人工，而不是死磕或假装成功。

第三，能在编译期发现的错误，绝不留到运行期。 反向边未声明上限、并行分支写同一字段、条件边指向不存在的节点------这三个校验加起来不到 100 行代码，却能拦掉最容易出问题的三类 bug。图的价值不只是"把控制流画出来"，更是"让控制流可以被检查"。

第四，自研引擎的价值在于理解框架，不在于替代框架。 我把引擎写完了，诚实的结论是：图模型、三种边、循环控制这几块自研完全够用，甚至在循环控制上比 LangGraph 的 recursion_limit 更精细；但断点恢复的自动性、可观测性的生态集成、动态扇出这些能力，自研都差一截。所以我的拍板建议是：

场景 选择
学习原理、离线批处理、受限环境 自研（本文代码可直接用）
生产、流程中等复杂 LangGraph
生产、长流程、要求强可靠 Temporal
3 个节点的线性流程 直接写代码，别用引擎

最后一句提醒留给所有读者：如果你的流程能在 20 行 if/else 里写清楚，就不要引入引擎。 引擎解决的是"复杂控制流的表达与运行"，它本身也是复杂度------引入它的理由必须是"流程复杂到 if/else 已经难以维护"，而不是"框架流行"。

落地自检清单（Checklist）

交付前逐项确认你的编排实现是否达标：

  • ✅ 编译期校验齐备：节点唯一、END 存在、可达性、反向边声明、并行写冲突、条件边目标
  • ✅ 反向边未声明 max_traversals 时编译失败（不是警告）
  • ✅ 路由返回值为枚举 + Literal 约束，未声明分支在运行时被拦截
  • ✅ 条件边的全部分支在图上显式声明，可在图上直接看全走向
  • ✅ 状态字段全部经 FieldSpec 声明合并语义，无裸字典状态
  • ✅ 并行分支写入的字段 concurrent_writes_ok=True
  • ✅ 循环有三重约束：边级上限 + 路由级 LoopPolicy + 系统级预算
  • ✅ 循环终止后转人工或降级，而非死磕或假成功
  • ✅ 无进展检测的指纹排除了计数器字段（否则永不触发）
  • ✅ 节点失败降级为状态数据，不向上抛异常中断执行
  • ✅ 预算耗尽有明确策略（degrade/abort），默认 degrade
  • ✅ 执行预算每步之前检查
  • ✅ 断点保存不含执行轨迹，且记录引擎版本
  • ✅ 断点恢复时恢复循环计数（否则循环重新获得完整额度）
  • ✅ 接入观测：终止原因、循环标记、预算降级、节点失败率、路由分布、Token 按节点分布
  • ✅ 拓扑序在存在反向边时仍能正确计算（需同时处理 DAG 与环）
  • ✅ 控制流逻辑有脱离 LLM 的单元测试

常见问题（FAQ）

Q1：有了 LangGraph，还需要自己实现编排引擎吗？

不需要，除非你在学原理或环境受限。 但理解引擎的设计约束很有价值------你会在看 LangGraph 文档时明白"为什么 recursion_limit 这么粗""为什么需要 Annotated reducer"，而不是照抄示例。本文的价值在这个层面。

Q2：什么时候该用 Temporal 而不是 LangGraph？

看运行时长与崩溃代价 。分钟级、崩溃后重跑可接受 → LangGraph；小时级以上、崩溃后必须从断点续跑 → Temporal。核心差别是持久化强度：LangGraph 的 Checkpointer 面向进程内执行恢复，Temporal 面向长流程的可靠编排。

Q3：图的拓扑排序在有反向边时怎么处理？

纯 DAG 用 Kahn 算法或 DFS 拓扑排序；有环时拓扑排序不存在 。所以带反向边的图不能用拓扑序决定执行顺序------必须用运行时驱动（"我现在在哪个节点，就看它的出边"）。这也是本文执行器采用"当前节点 + 出边"而非"拓扑序列表"的原因。

Q4：条件边和路由节点有什么区别？

路由节点（ROUTER kind）是一个显式的节点 ，它执行一次并产出路由结果，可以有超时、重试、观测。条件边（CONDITIONAL kind）是边的一种类型，把路由结果映射到目标节点。两者配合使用：路由节点负责"判断"，条件边负责"跳转"。分离的好处是判断逻辑本身可以被测试和观测。

Q5：并行分支的结果怎么保证顺序稳定？

不保证顺序，也不应该追求顺序保证。 并行分支的结果顺序不应该被下游依赖------如果你的逻辑依赖顺序，那它们就不是并行分支，而是串行步骤。用 reducer 按 key 归并 （如 reduce_by_key）比依赖顺序更稳健。

Q6：引擎怎么做灰度和版本管理？

这不是引擎内部的能力，而是上层治理的事。实践做法：给图的每版打版本号，断点里记录版本，运行时可以选择"用新版本跑全流程"或"用旧版本从断点续跑"。第 63 篇（Agent 版本管理与回滚）会详细讨论这个主题。

Q7：多 Agent 编排和单 Agent 编排，引擎有区别吗？

引擎本身不区分。区别在于状态里存什么 ：单 Agent 编排的状态通常是一次对话，多 Agent 编排的状态是多个 Agent 的中间产物聚合。因此多 Agent 编排对状态合并语义 （FieldSpec/Annotated reducer）的要求高得多------这也是本文花一整节讲 reducer 的原因。

参考资料

  1. LangGraph 官方文档 ------ StateGraph、条件边、Checkpointer、递归限制：https://langchain-ai.github.io/langgraph/
  2. LangGraph 多 Agent 协作架构示例：https://langchain-ai.github.io/langgraph/tutorials/multi_agent/
  3. Temporal 官方文档 ------ 持久化工作流与 Activity 概念：https://docs.temporal.io/
  4. Pydantic V2 官方文档（字段约束与自定义类型）：https://docs.pydantic.dev/
  5. Python 3.11 asyncio.timeout() / asyncio.Lock 官方文档：https://docs.python.org/3/library/asyncio-task.html
  6. Kahn, A. B. (1962) --- Topological Sorting of Large Networks （拓扑排序原始论文，DAG 执行序的理论基础）：https://dl.acm.org/doi/10.1145/368997.366025
  7. Humble & Farley --- Reliable Computer Systems （混沌工程与"微服务不是万能"的经典论述，对应本篇"何时不该引入引擎"）：https://queue.acm.org/detail.cfm?id=151206
相关推荐
涛思数据（TDengine）3 小时前
栖息地 AI 超恒气候系统用 TDengine 支撑全屋环境品质实时监测与历史追溯
人工智能·ai·时序数据库·tdengine·工业ai
ndsc_d3 小时前
2026年有哪些好用的AI UI设计工具？主流工具功能和适用场景对比
前端·人工智能·ui·ai·设计师·ai ui·ai ui工具
ofoxcoding3 小时前
借助 CLAUDE.md 约束 Sonnet 5.5 多文件重构行为的提示词实践
大数据·elasticsearch·ai·重构
c萱3 小时前
AI产品经理——04RAG 检索增强生成
ai·aigc·产品经理·ai编程·ai-native
FITA阿泽要努力3 小时前
第 1 周·第 3 讲｜工具如何交给模型：工具定义、参数与结构化调用
服务器·数据库·python·agent
slacker-kian3 小时前
SAP On-Premise 部署环境下 ABAP 开发对接 AI Agent 方案探讨
人工智能·ai·sap·agent·abap·mcp·odata
百数平台3 小时前
百数照片知识库配置指南：图片上传、OCR 识别与智能 / 人工标注全流程说明
低代码·ai·ocr
百数平台3 小时前
百数表单知识库配置指南：对接低代码业务表单、字段自动映射与实时同步全说明
低代码·ai
远牧3 小时前
Ubuntu 26 升级踩坑实录：hermes-agent venv 重建全过程
linux·ubuntu·ai·agent
热门推荐
01如何新建文件夹？ 电脑新建文件夹的4种方法02历年考研数学一、数学二、数学三真题试卷及答案PDF03国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）04GitHub 镜像站点05蜘蛛磁力 搜索引擎大全，如何使用蜘蛛磁力查找磁力链接06Telegram APK 下载安装完整指南 — 2026年最新07Windows 10/11 如何退出微软账户并改用本地账户登录（含找不到选项的解决方法）08轻量化AI渗透武器库｜ARTEX自主攻防系统、资产梳理、漏洞挖掘、链路分析全流程智能化落地09微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新102026 爱知・名古屋亚运会怎么看？直播平台+赛程安排分享
