自制多路输出DCDC电源板,3.3V-12V可调 学习笔记

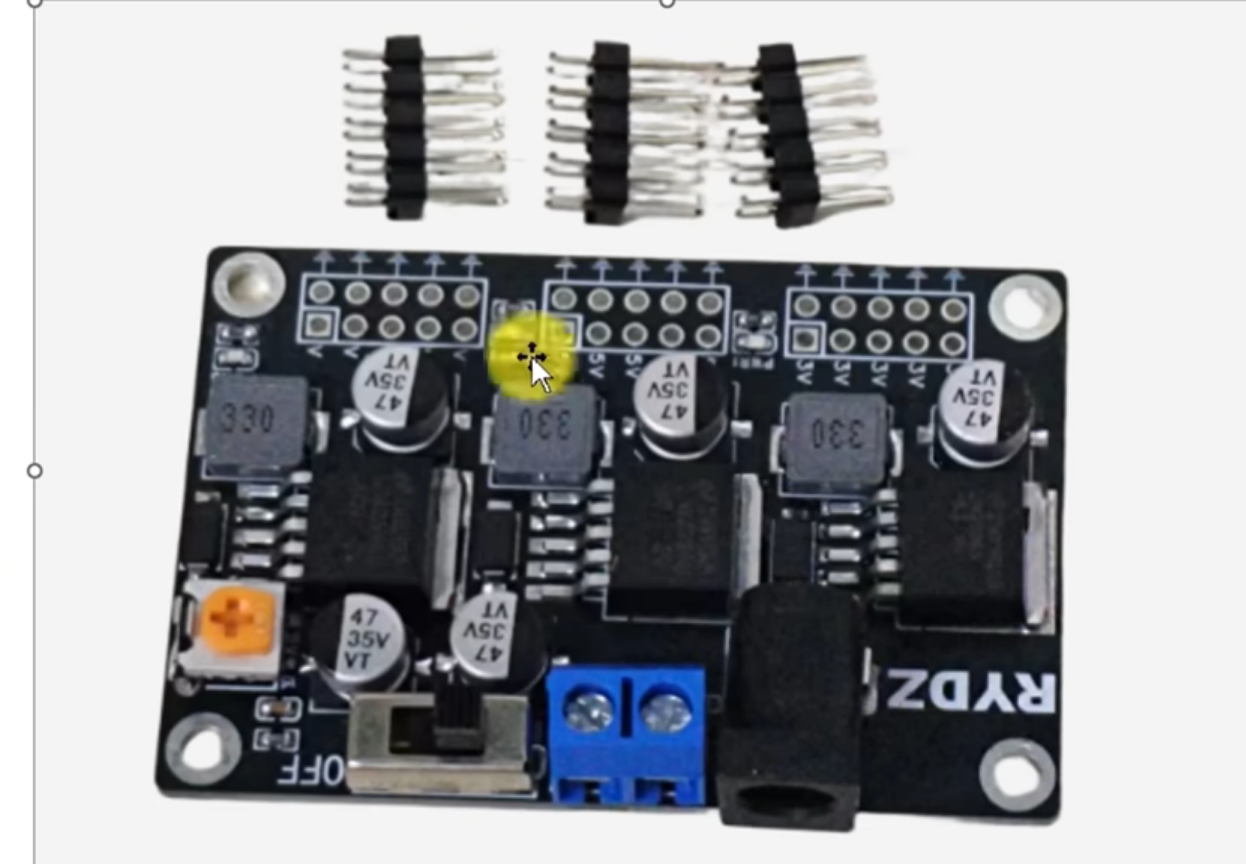

制作如图所示的PCB板子。绘制DCDC模块电路原理图。

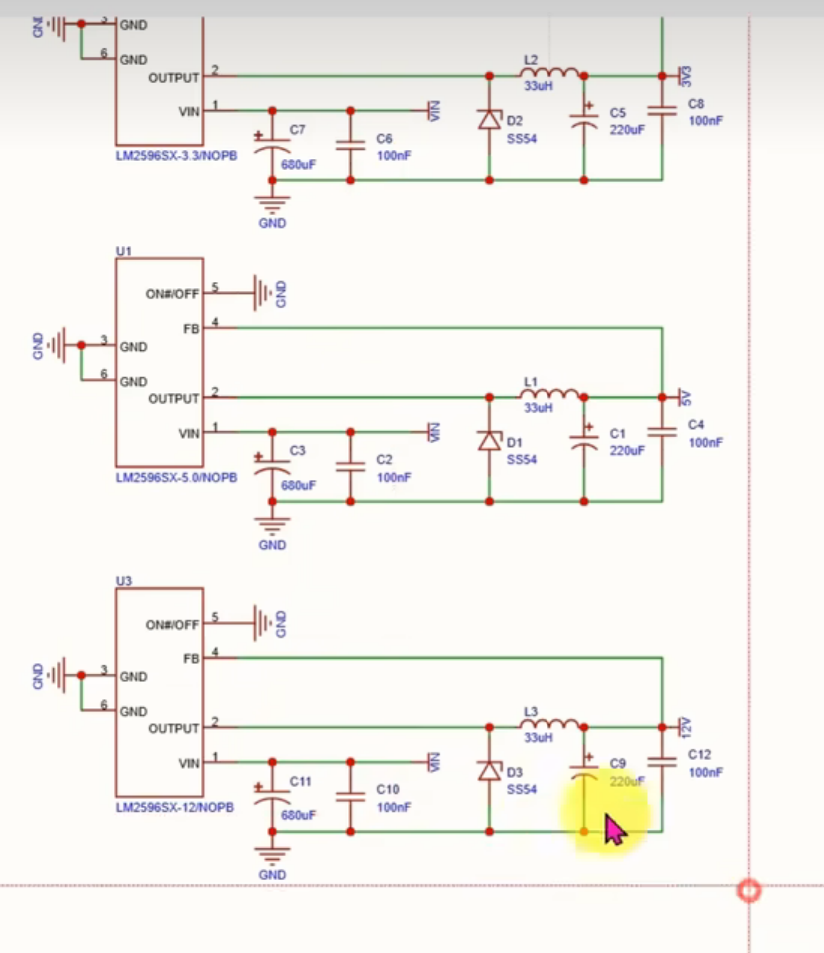

在原理图中放置如图所示芯片(之前绘制好的LM2596芯片)。分别输出3.3V,5V,12V,和ADJ。

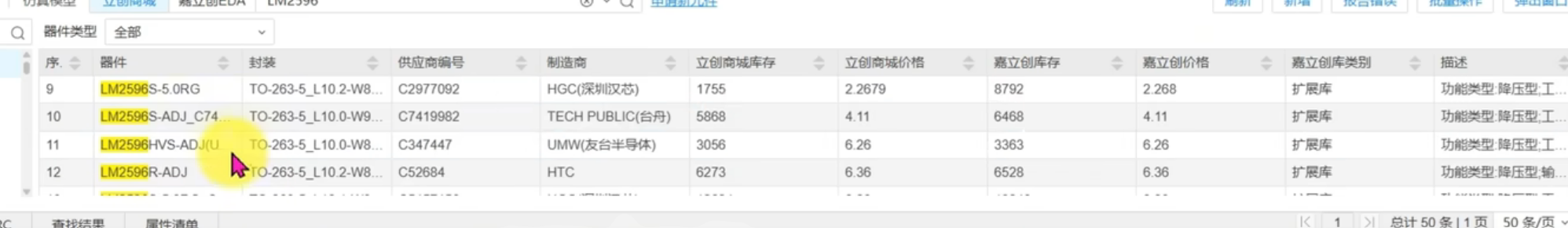

在立创商城中选择合适的可调降压芯片符号。如10序号的LM2596S-ADJ_C74.(将较高的直流电压降低成稳定低压,输出电压通过电压反馈端的两个电阻自由调节,输出最大3A电流。)

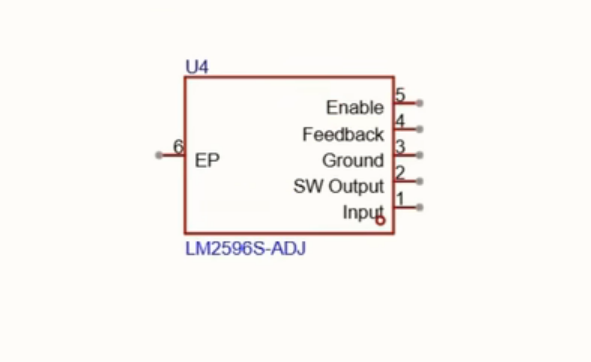

放置在原理图中是如图所示。

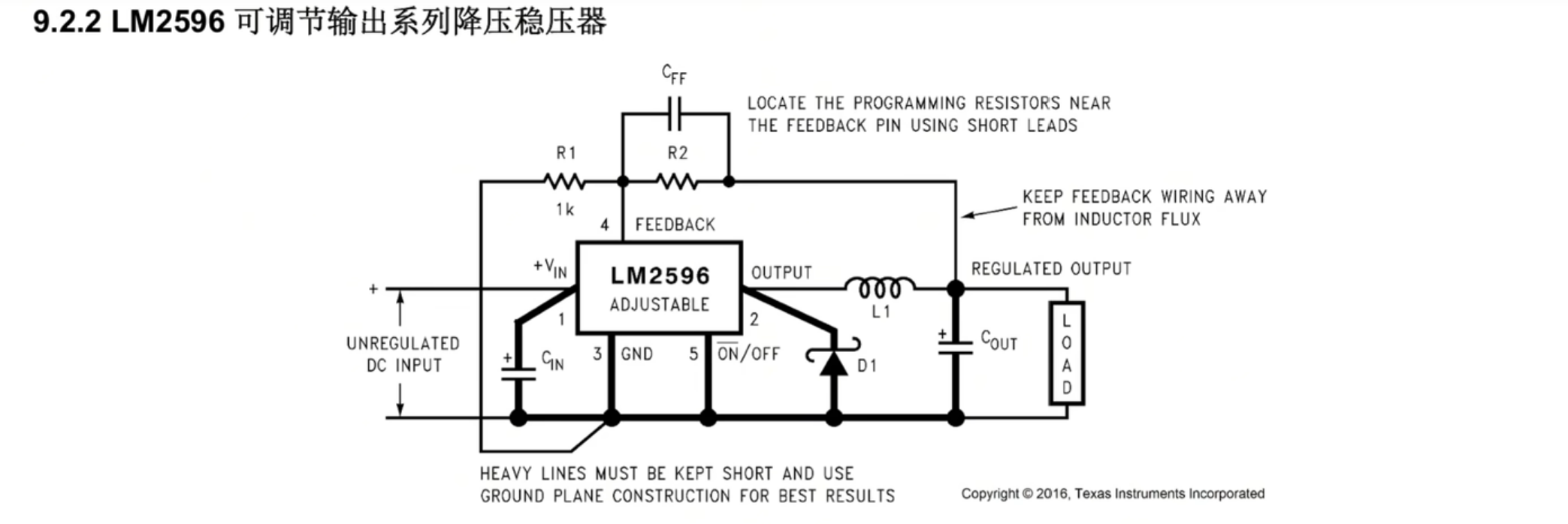

根据如图所示对可调节降压芯片的接线如图所示。

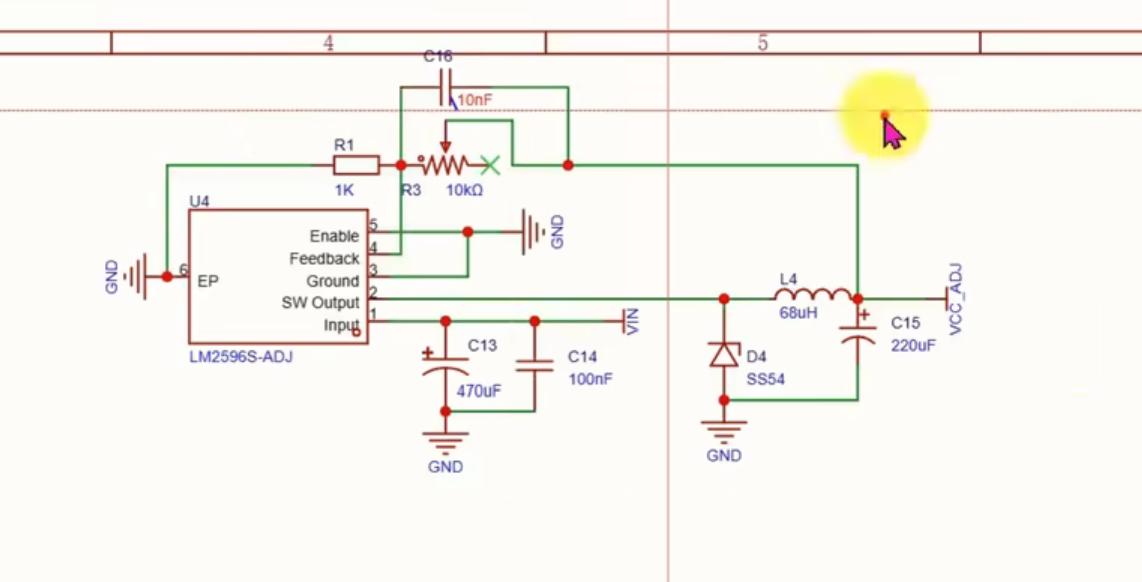

根据上述图片绘制如图所示的原理图。在VIN处与VCC_ADJ处添加滤波电容。在反馈电路与GND之间连接电阻R1。

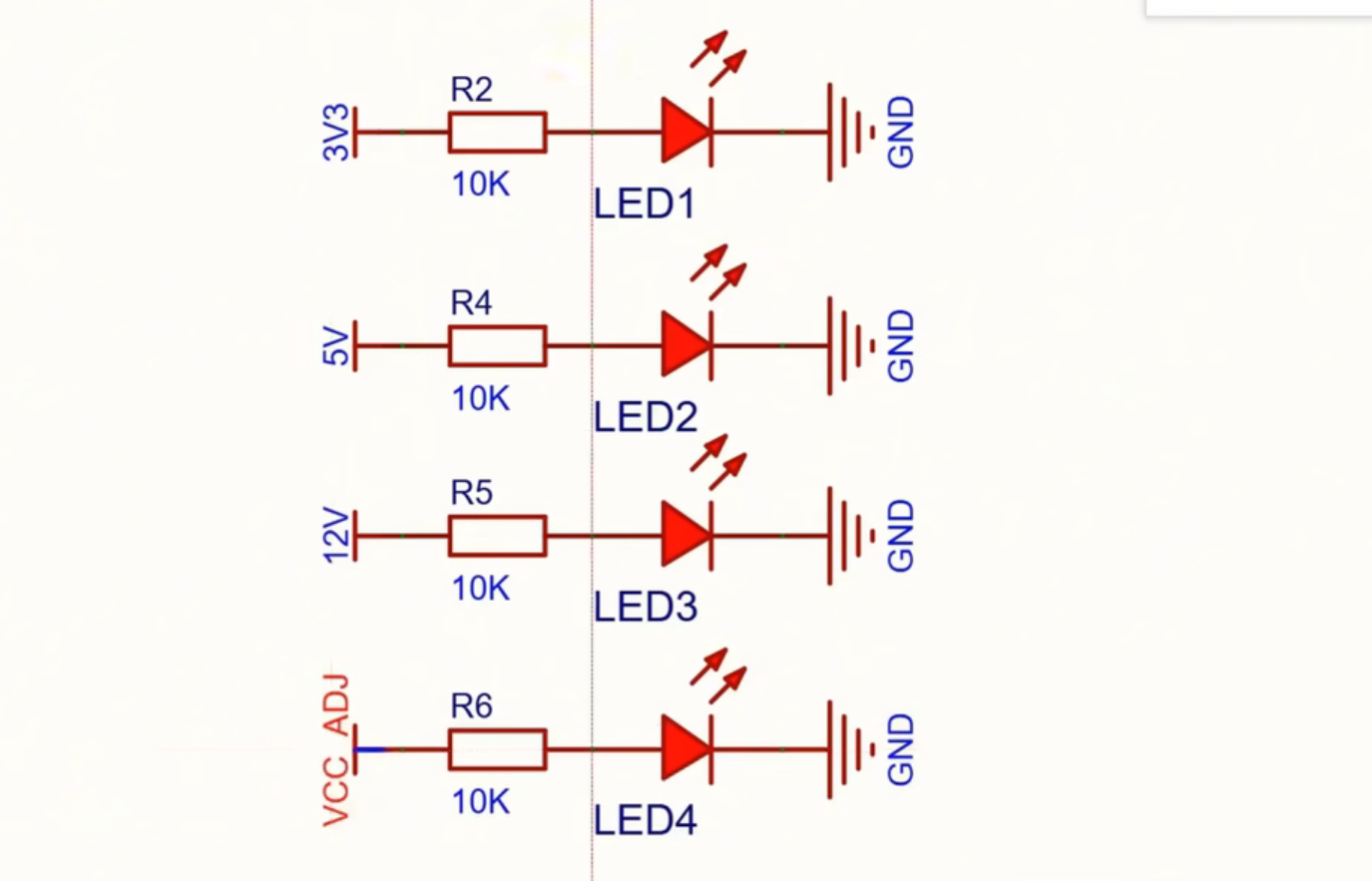

放置四个电源指示灯,分别连接3.3V,5V,12V,VCC_ADJ。

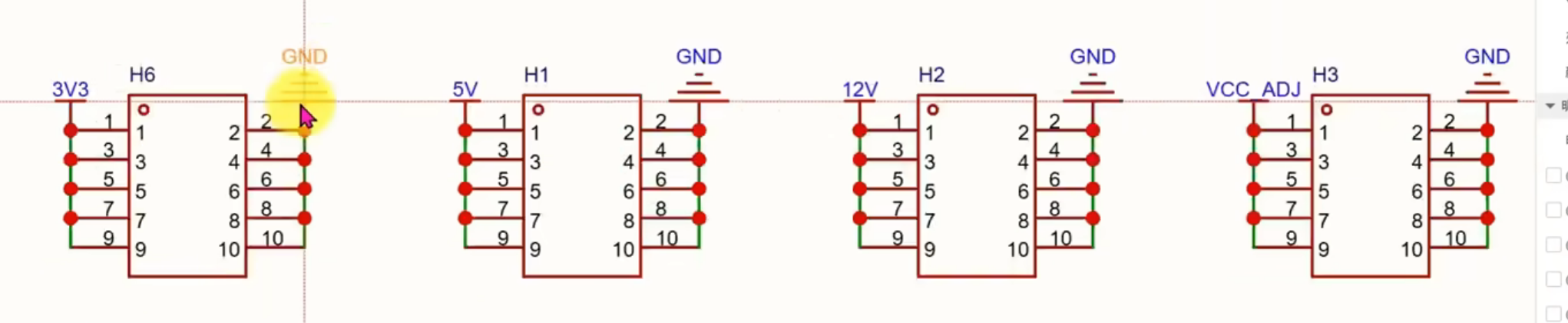

放置四个排针,分别连接3.3V,5V,12V,VCC_ADJ。给每个排针接上GND,则每个输出电源正负极可以之间连接排针内的GND。

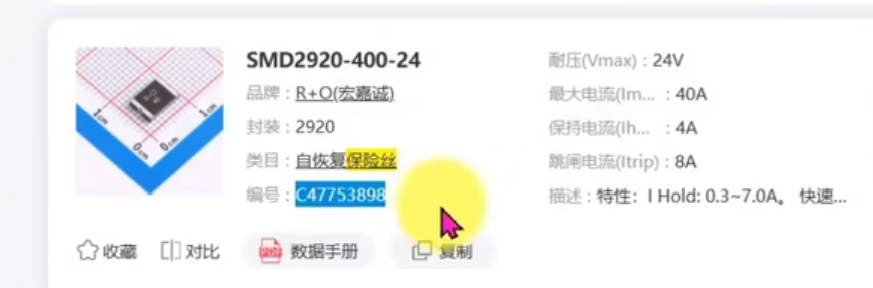

选择合适的自恢复保险丝(可自动复原的过流保护元件,串联在电源回路,短路/过载保护,故障消失后冷却自动恢复,不用向普通保险丝一样更换。)

大电流发热,内部高分子材料膨胀,导电粒子断开,电阻急剧变大,限制电流,保护后面的LED596、单片机等芯片不被烧毁。

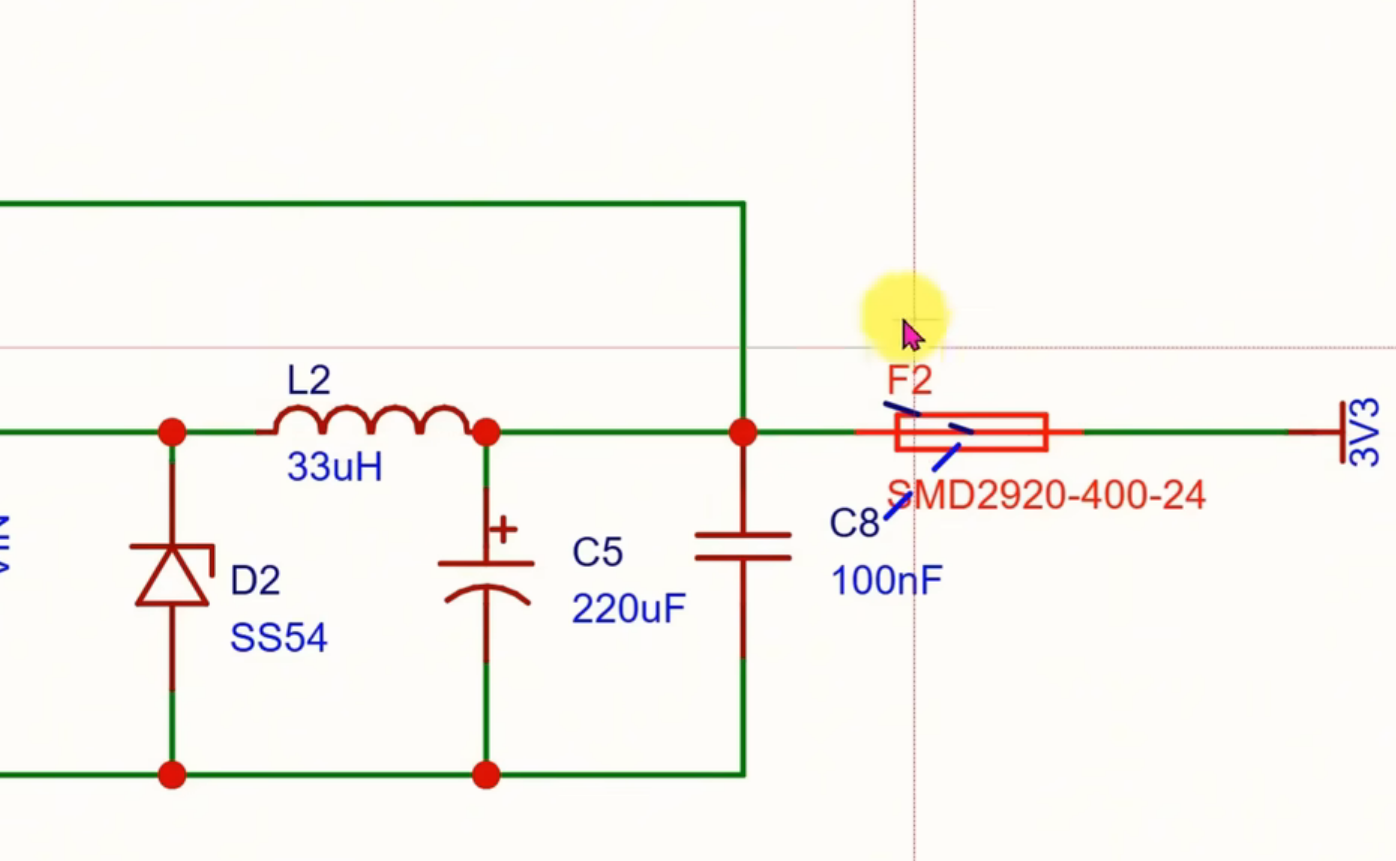

将保险丝放置在输出电压端。

放置如图所示接口

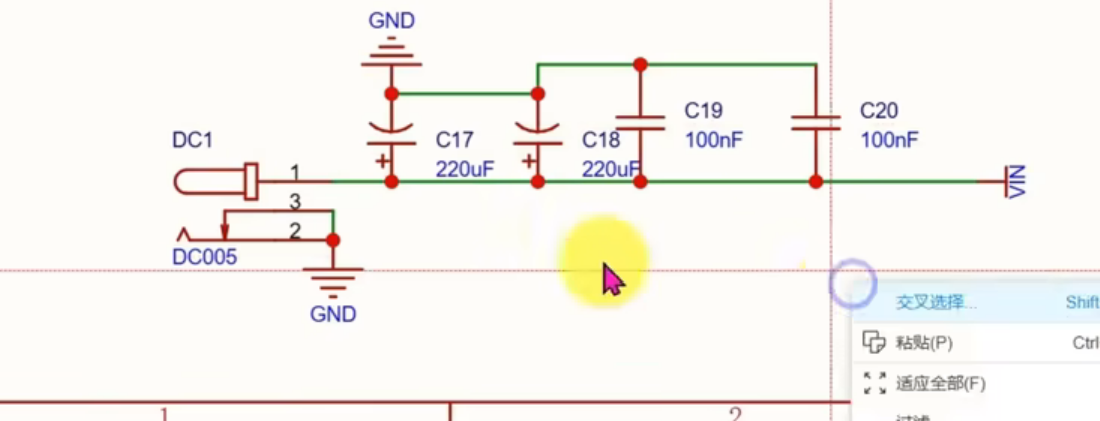

1.DC1(DC005直流电源插座)用来接入外部直流电源(例如给LM2596供电)

2.放置电容进行滤波。

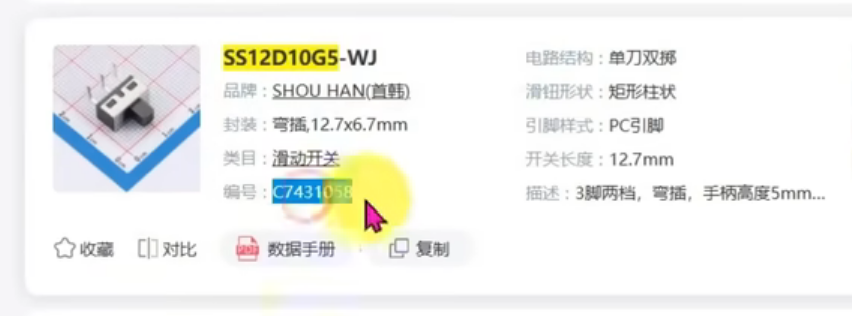

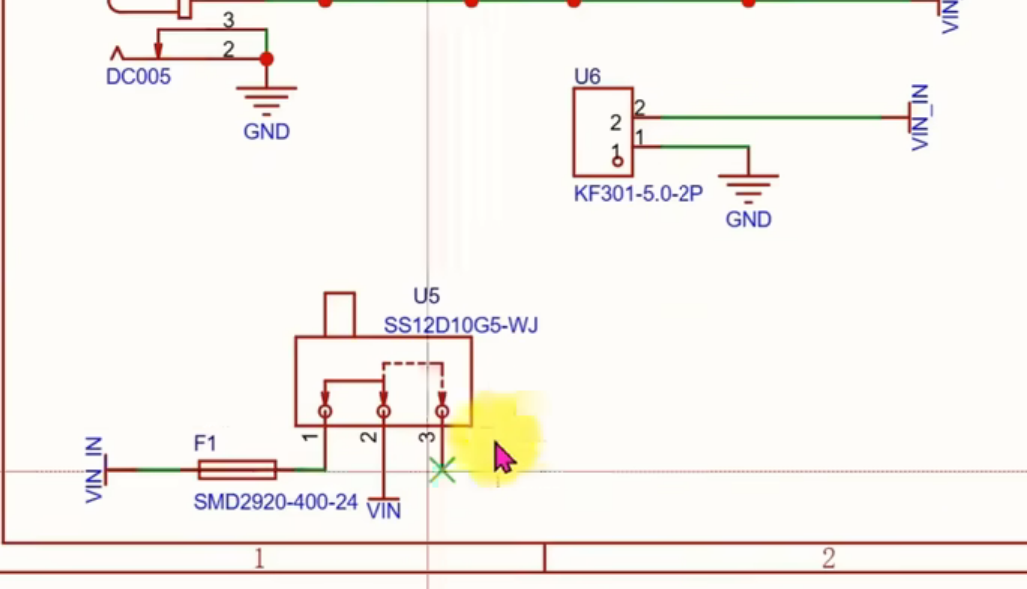

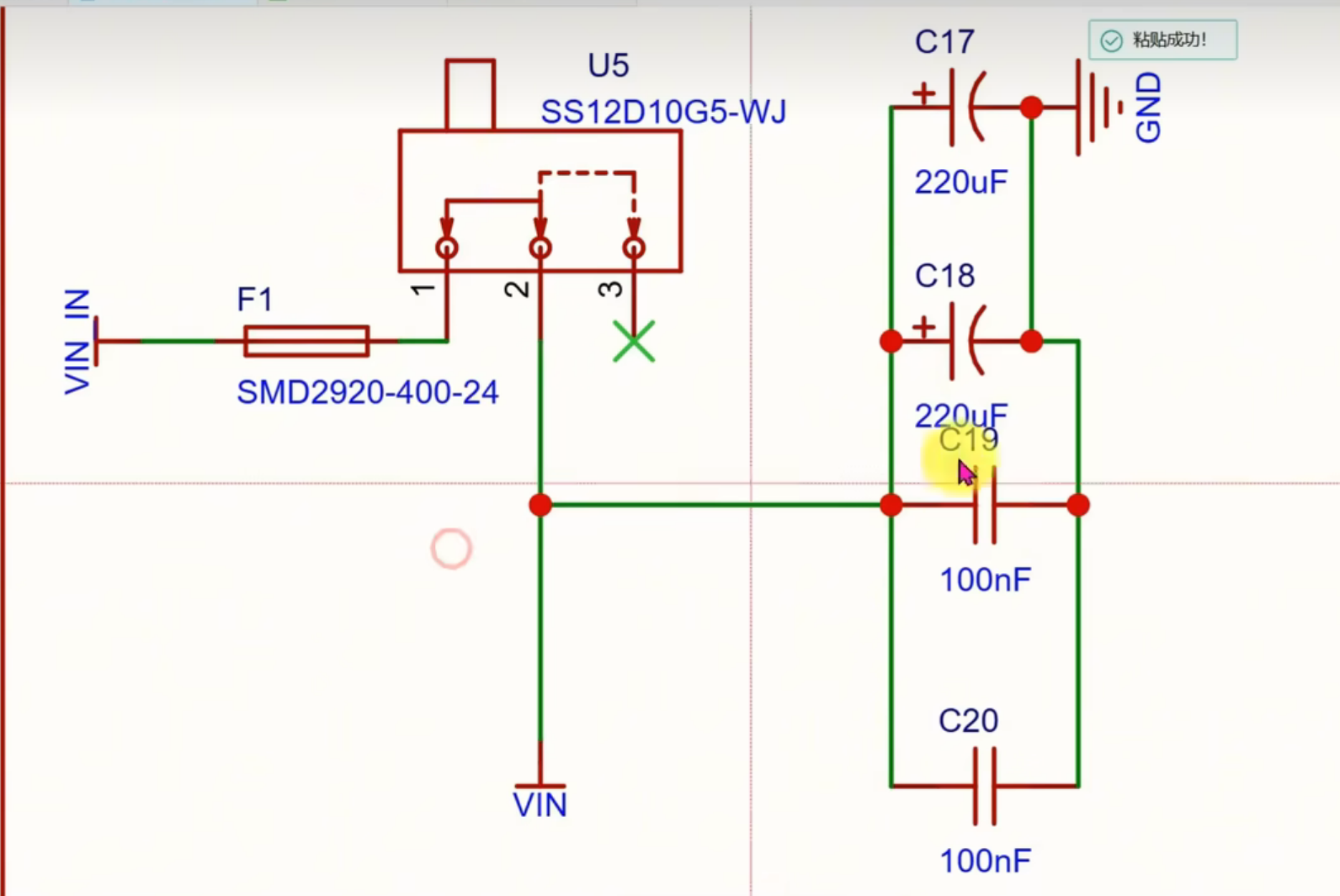

放置如图所示的弯插开关。(电源通断切换,用来控制电路电源的开启与关闭。)

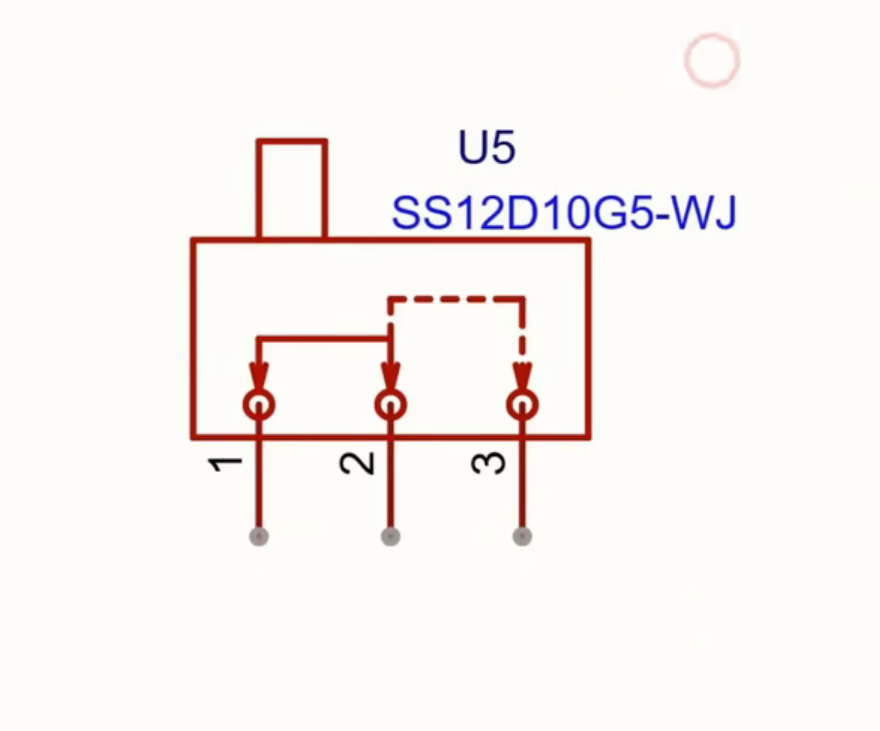

放置原理图中如图所示。

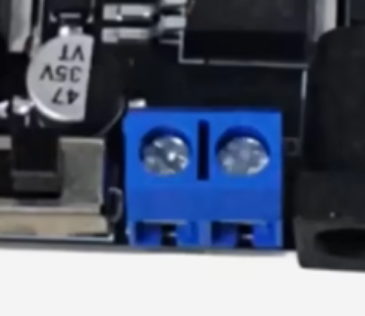

还需要放置如图所示的端子

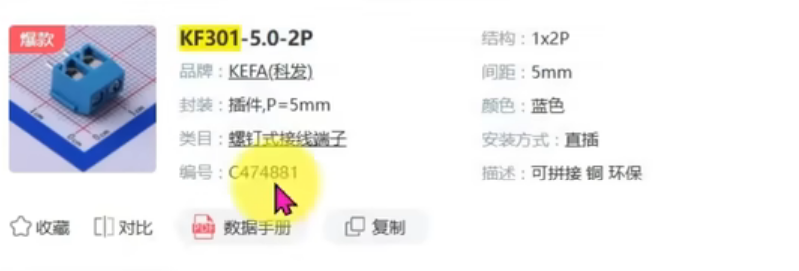

选择合适的螺钉式接线端子。

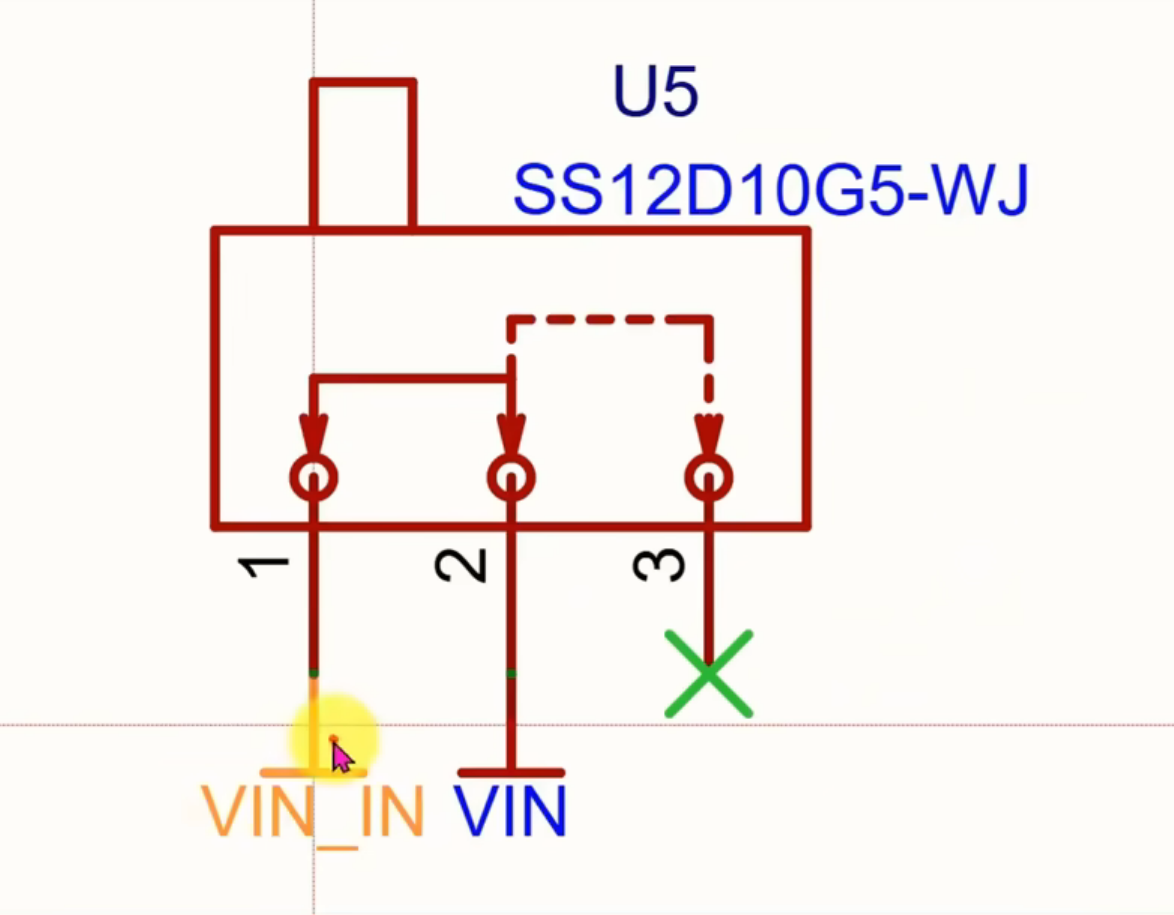

将1引脚连接VIN_IN,2引脚连接VIN,3引脚放置叉号表示不连接。

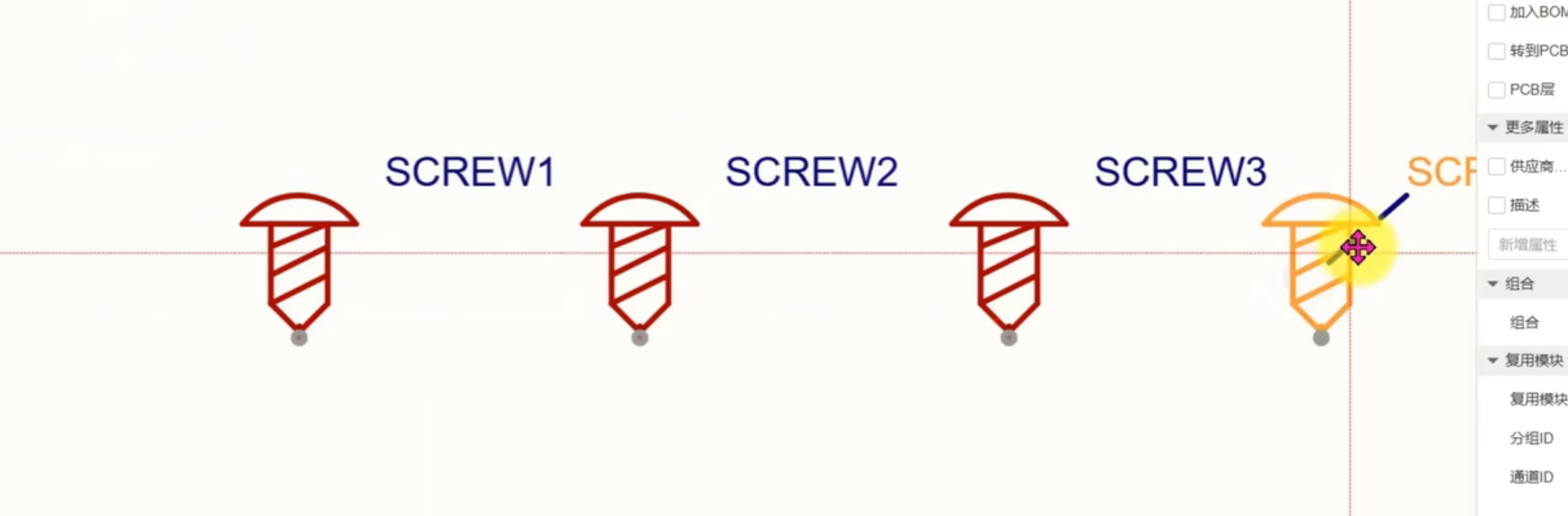

再加入四个螺丝孔位。

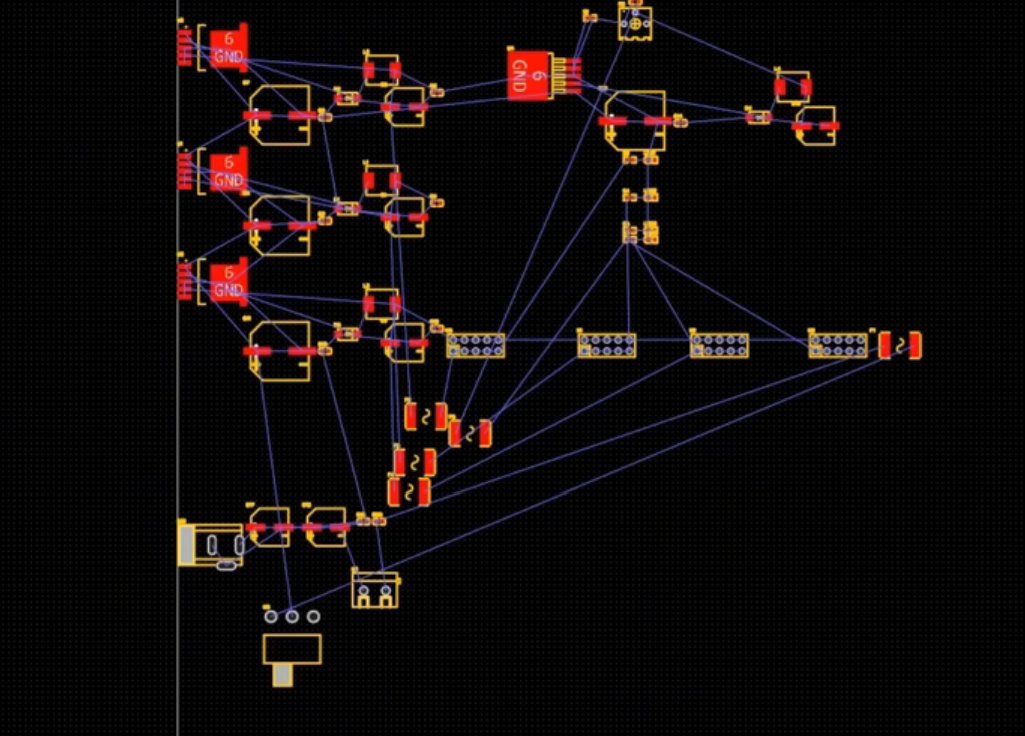

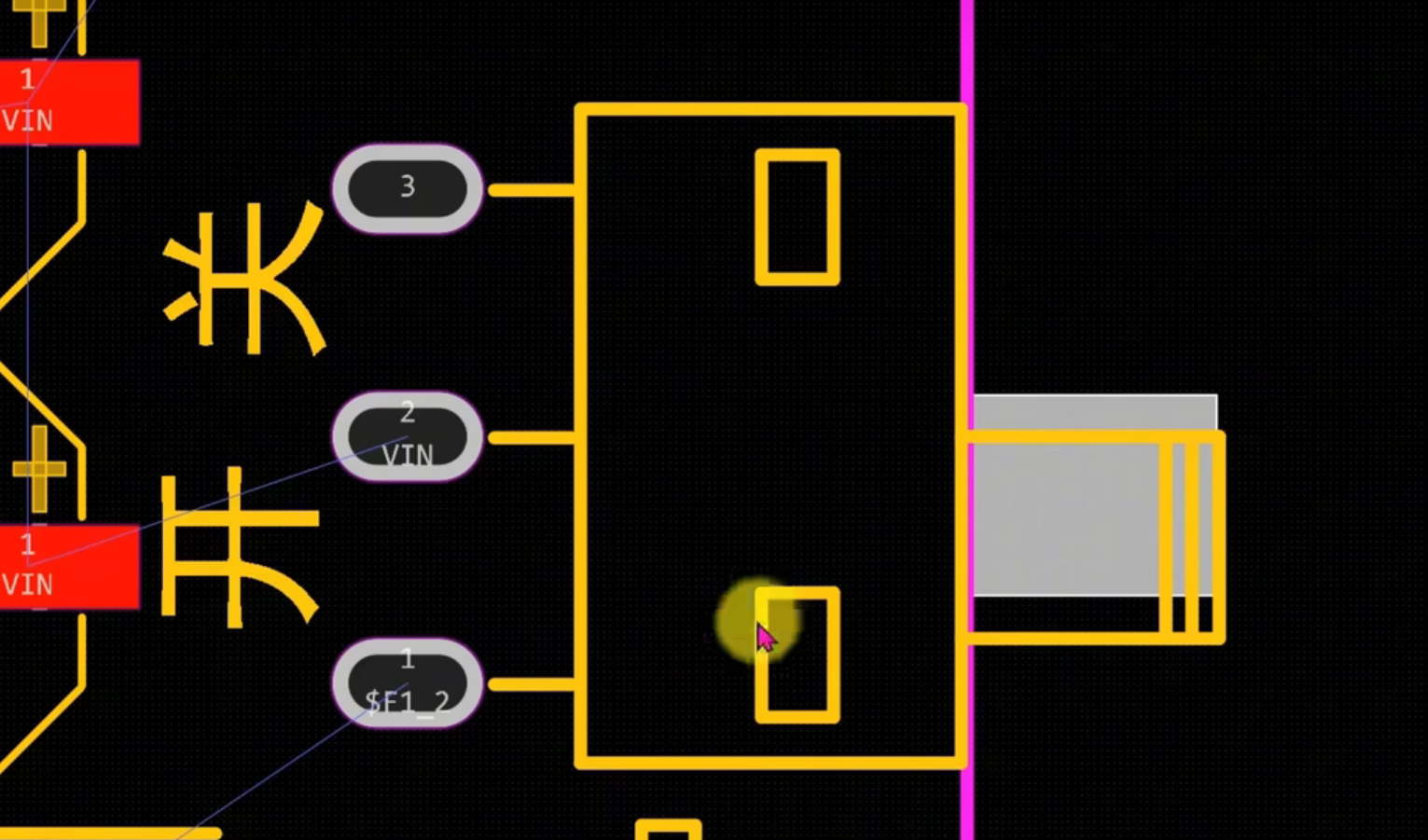

在PCB中显示如图所示。

将滤波电容连接在开光的VIN处,防止电波过大。

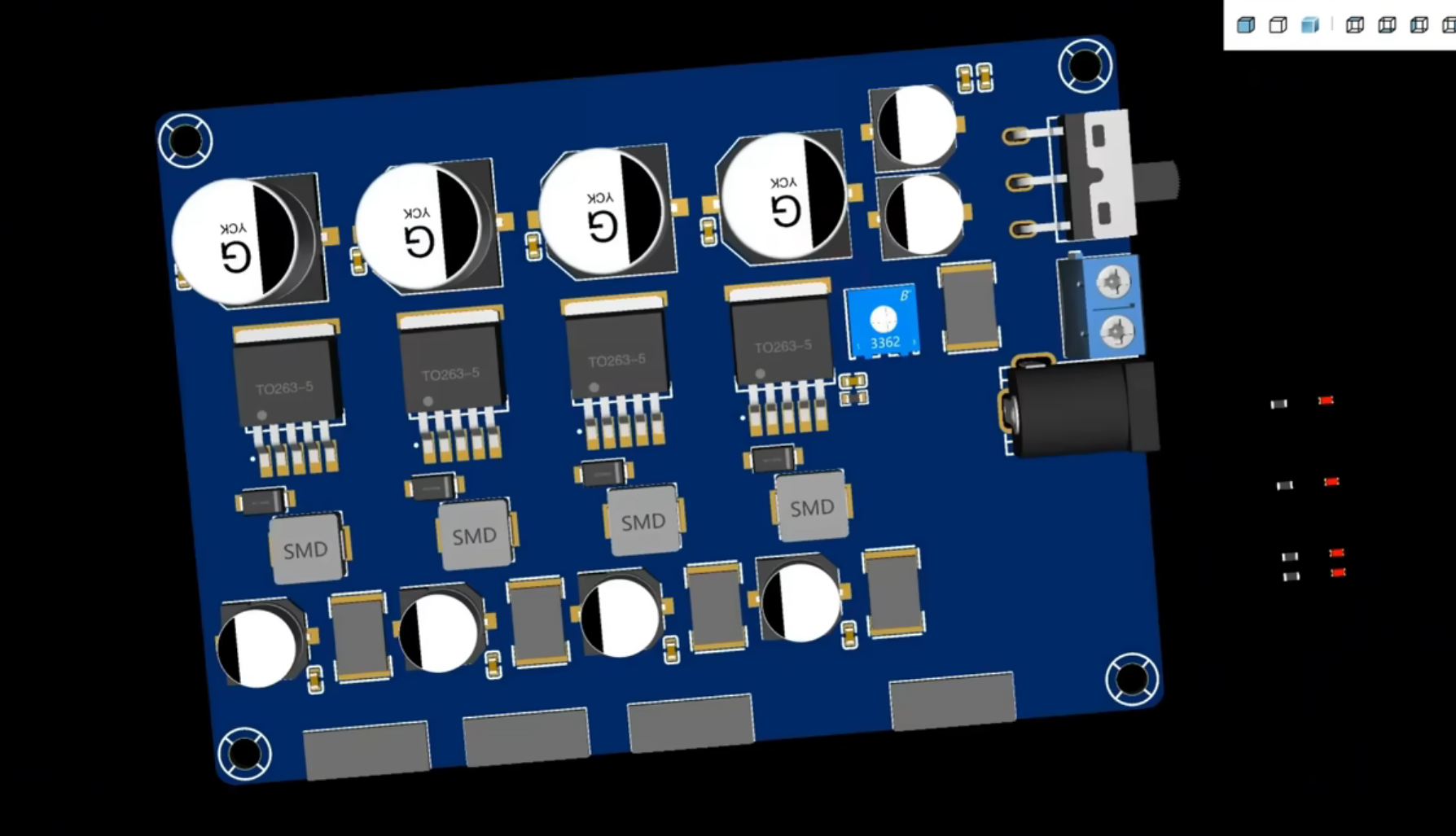

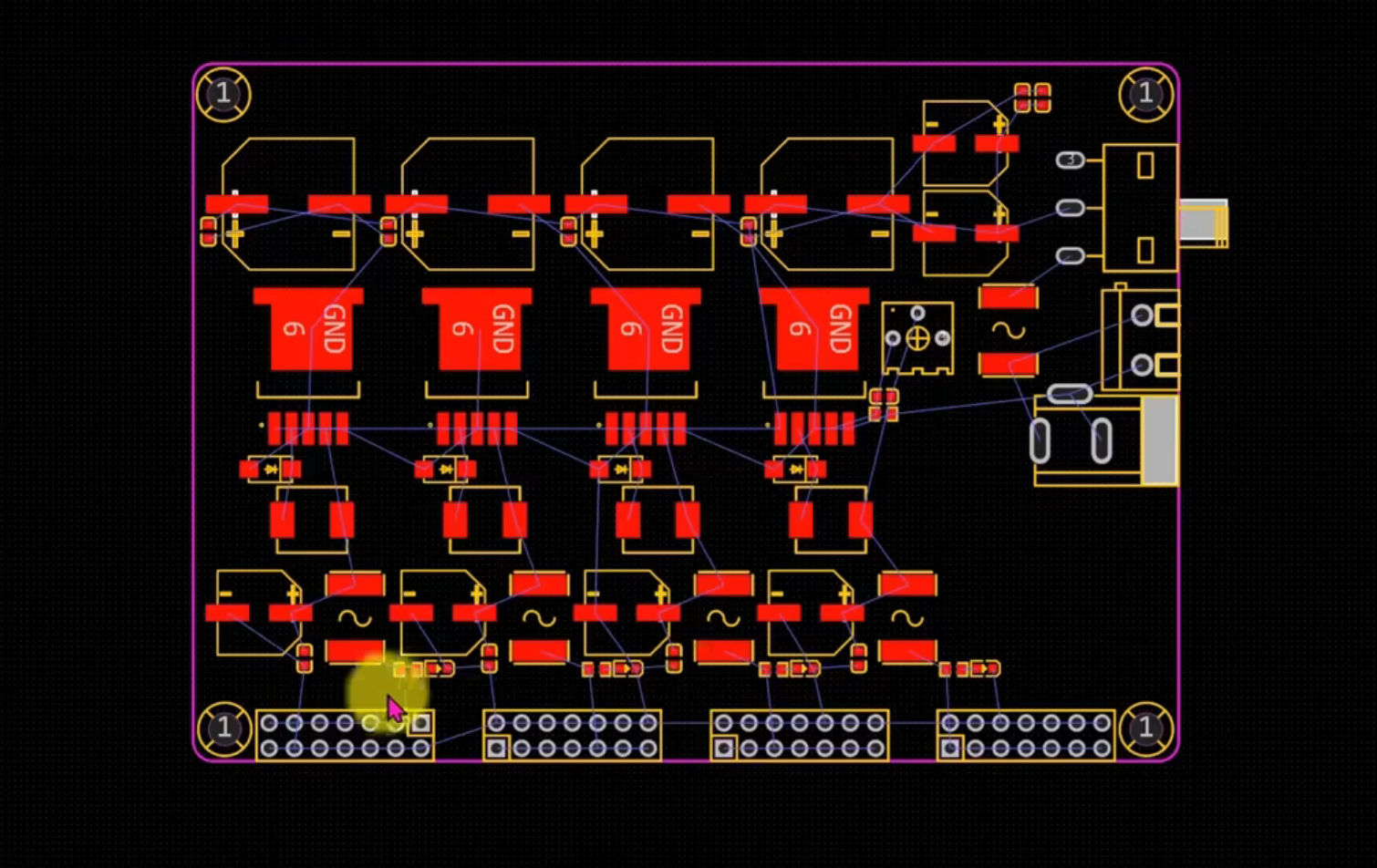

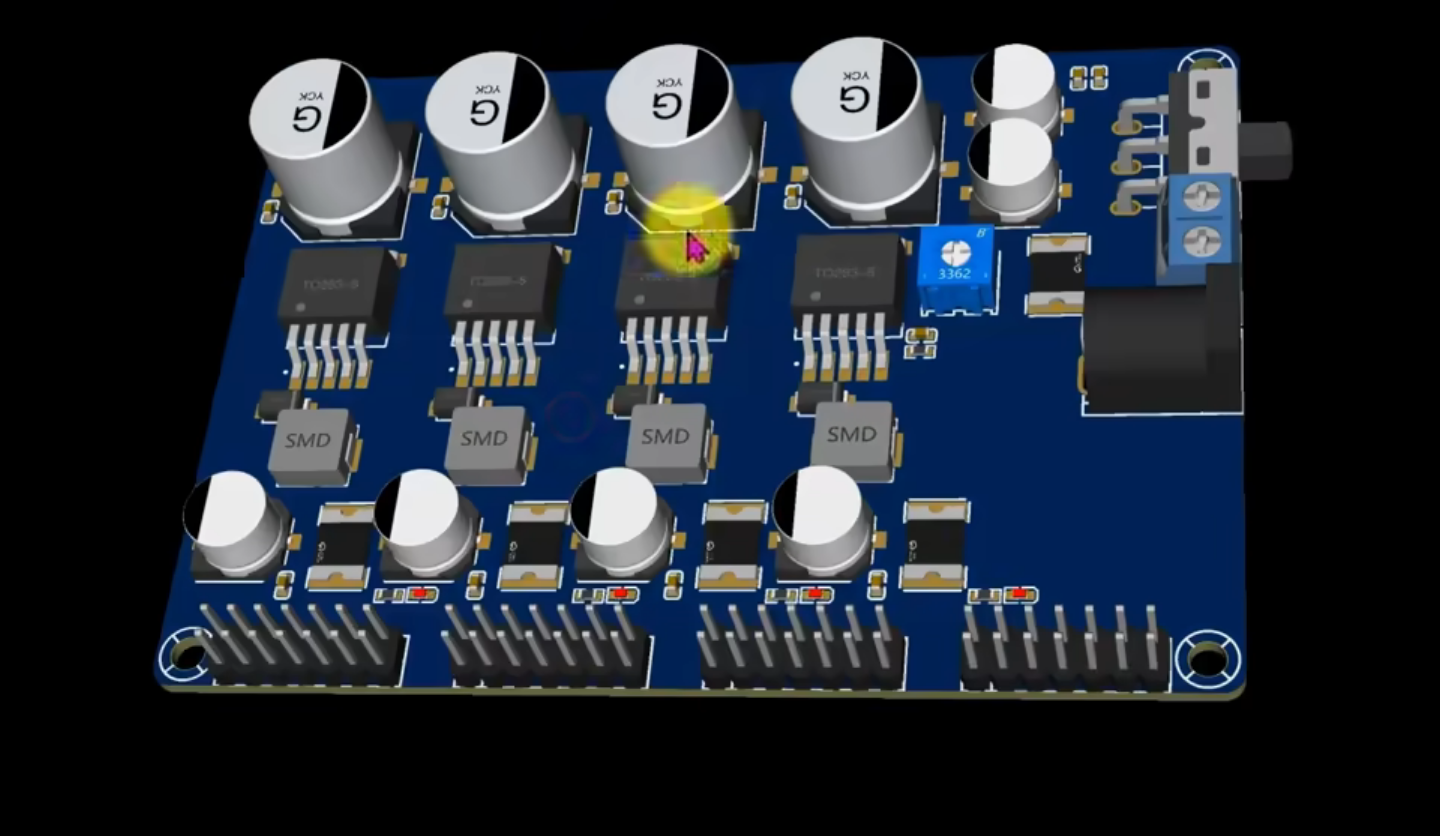

将元件防止在板框内布局好后绘制如下图所示的板子,3D状态下如图所示。

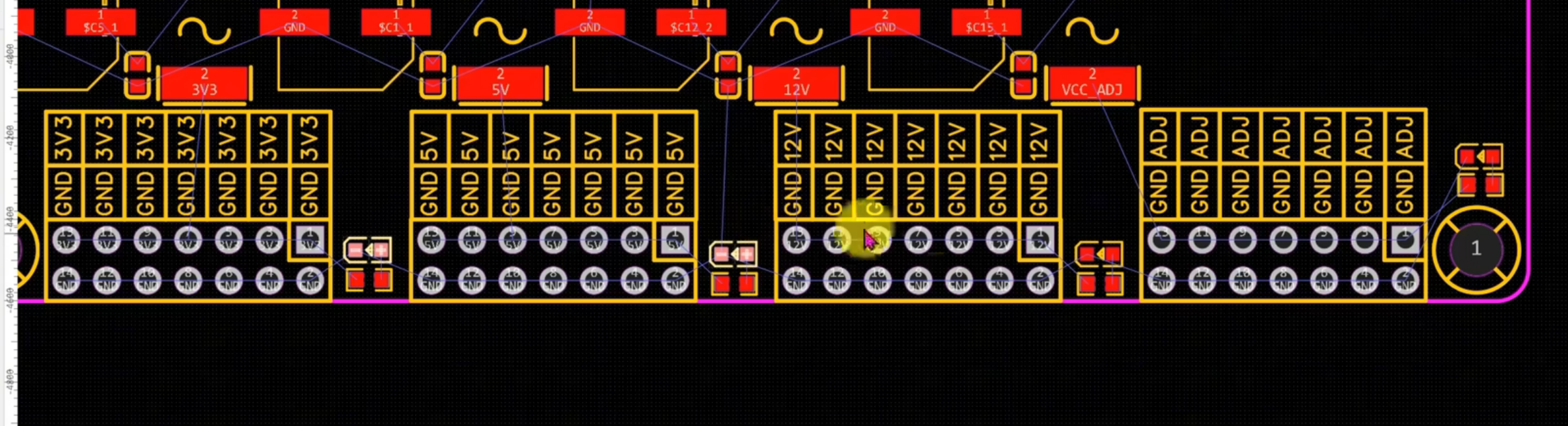

将排针选择更大的排针放置在PCB中

3D状态下如图所示。

绘制丝印说明排针引出的电源3.3V,5V,12V,VCC_ADJ。

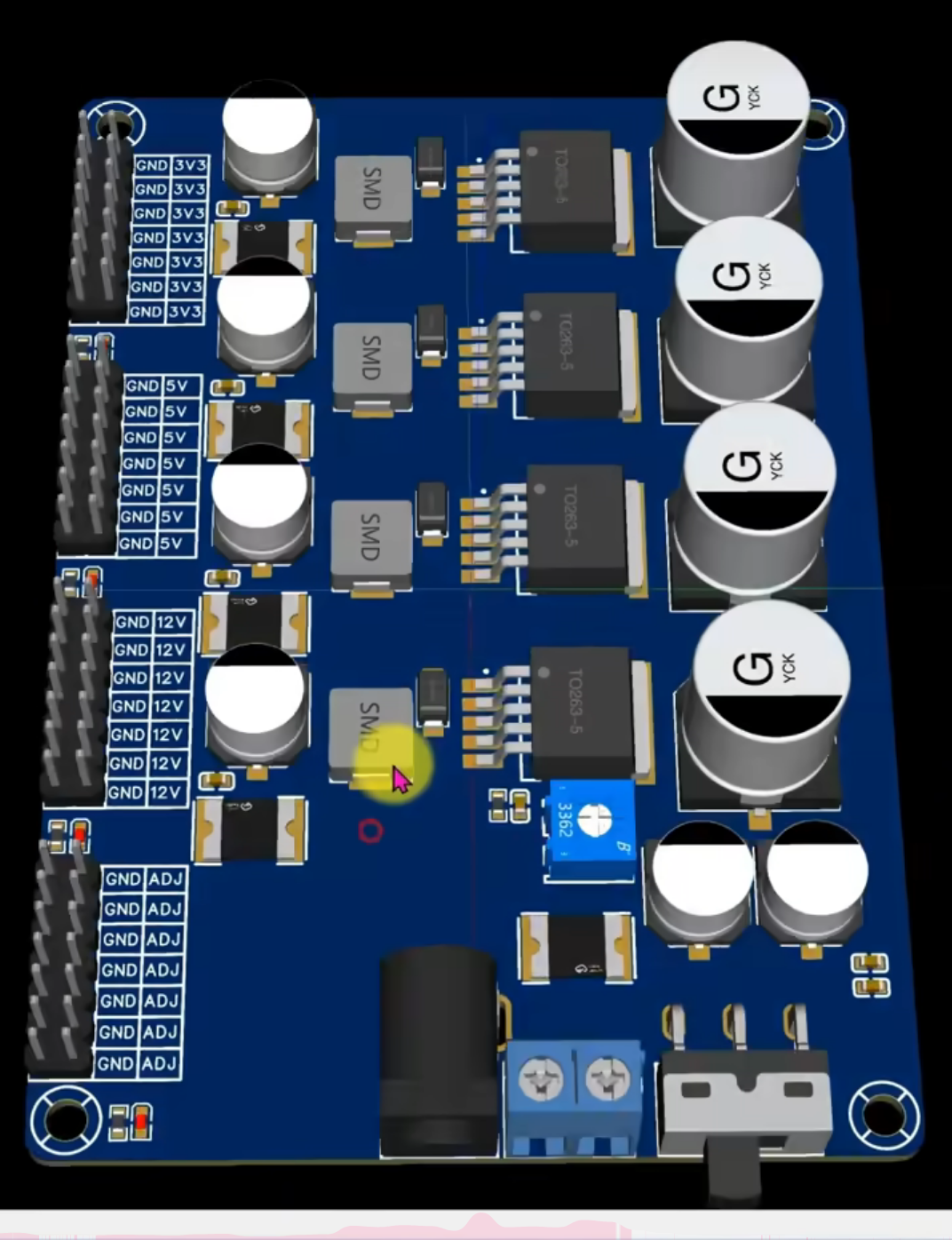

3D状态下如图所示,可以看见丝印所描述的电源。

还可以用丝印写出开关的"开/关"按键与+-极。
