第26篇：大气衰减------氧气与水汽吸收
延申阅读：
引用请写：Low Earth Orbit Satellite Networks for 6G: A Review of Ground-Satellite Channel Link Budget. TechRxiv. 08 September 2025.
DOI: https://doi.org/10.36227/techrxiv.175735665.55050224/v1
一、作用：看不见的"能量黑洞"
上一篇我们讲了路径损耗------信号因为几何扩散而变弱。但还有另一种损耗：
信号在穿过大气时，被氧气和水汽分子"吃掉"了一部分能量。
这不是几何效应，而是物理吸收 ------电磁波的能量被分子吸收，转化为分子转动/振动的热能 。这种吸收有极强的频率选择性：
- 60 GHz 附近 ：氧气吸收峰，海平面衰减高达 15 dB/km；
- 22 GHz ：水汽吸收峰，衰减约 0.2 dB/km；
- 183 GHz ：强水汽吸收峰，衰减可达 30 dB/km；
- 35 GHz、94 GHz、140 GHz ：大气窗口------衰减极小，适合通信/雷达。
大气衰减在电子战中的三大影响：
- 频率选择：不同频段的雷达/通信作用距离差异巨大；
- 高度依赖：高空干燥稀薄，衰减小；海平面湿稠密，衰减大；
- 对抗优势 ：60 GHz 的强氧吸收让信号"传不远"------天然的保密频段。
本篇核心作用 ：从分子吸收的物理机制出发，实现简化版 ITU-R P.676 大气衰减模型 ；用 MATLAB 画出 1~350 GHz 的衰减谱；分析海拔高度 对衰减的影响；用天顶衰减计算不同仰角下的总衰减。
代码出处 ：appC_drawFigures（图C.2、C.5）、+atm/ 模块。
二、原理：数学上发生了什么？
2.1 大气吸收的物理机制
氧气（O₂） ：
- 分子有磁偶极矩（因为两个未配对电子）；
- 在 60 GHz 附近有一组密集的转动谱线（约 44 条），形成宽峰；
- 在 118.75 GHz 有一条孤立谱线；
- 吸收强度与氧气分压 成正比------随高度近似指数衰减。
水汽（H₂O） ：
- 分子有电偶极矩（因为不对称结构）；
- 在 22.235 GHz 、183.31 GHz 、325 GHz 等处有强吸收线；
- 吸收强度与水汽密度 成正比------随高度快速衰减（尺度高度约 2 km）。
吸收系数 γ \gamma γ dB/km 与温度、压力、水汽密度都有关：
γ = γ O 2 ( f , P , T ) + γ H 2 O ( f , P , T , ρ w ) \gamma = \gamma_{O_2}(f, P, T) + \gamma_{H_2O}(f, P, T, \rho_w) γ=γO2(f,P,T)+γH2O(f,P,T,ρw)
2.2 简化吸收模型
ITU-R P.676 给出完整的谱线求和公式（44+34 条谱线），但工程上常用简化模型：
氧气吸收（60 GHz 附近）：
γ O 2 ( f ) ≈ 7.2 ⋅ r t 2.8 f 2 + 0.34 r p 2 r t 1.6 + 0.62 ⋅ ξ 3 f 2 + 0.41 r p 2 r t 1.6 + ... \gamma_{O_2}(f) \approx \frac{7.2 \cdot r_t^{2.8}}{f^2 + 0.34 r_p^2 r_t^{1.6}} + \frac{0.62 \cdot \xi_3}{f^2 + 0.41 r_p^2 r_t^{1.6}} + \ldots γO2(f)≈f2+0.34rp2rt1.67.2⋅rt2.8+f2+0.41rp2rt1.60.62⋅ξ3+...
其中 r p = P / 1013 r_p = P/1013 rp=P/1013（压力比）、 r t = 288 / T r_t = 288/T rt=288/T（温度比）。
水汽吸收（22 GHz 附近）：
γ H 2 O ( f ) ≈ 3.98 ⋅ η 1 ⋅ exp ( 2.23 ( 1 − r t ) ) ( f − 22.235 ) 2 + 9.42 η 1 2 + ... \gamma_{H_2O}(f) \approx \frac{3.98 \cdot \eta_1 \cdot \exp(2.23(1-r_t))}{(f - 22.235)^2 + 9.42 \eta_1^2} + \ldots γH2O(f)≈(f−22.235)2+9.42η123.98⋅η1⋅exp(2.23(1−rt))+...
其中 η 1 \eta_1 η1 是压力展宽参数，与水汽分压有关。
本篇采用简化模型 ------用高斯峰 + 基线拟合，保证在主要频段给出数量级正确的结果，同时代码完全自包含。
2.3 标准大气模型
衰减系数依赖于大气参数：
| 高度 km | 温度 K | 压力 hPa | 水汽密度 g/m³ |
|---|---|---|---|
| 0 | 288.15 | 1013.25 | 7.5 |
| 5 | 255.65 | 540 | 1.9 |
| 10 | 223.15 | 264 | 0.5 |
| 15 | 216.65 | 120 | 0.1 |
| 20 | 216.65 | 55 | 0.03 |
对流层 （0~11 km）：温度以 6.5 K/km 递减；
平流层 （11~20 km）：温度近似恒定 216.65 K ；
水汽 ：以 2 km 尺度高度 指数衰减------这就是为什么高空衰减小。
2.4 天顶衰减
天顶衰减 （Zenith Attenuation）是信号垂直穿过整个大气层的总衰减：
A z e n i t h ( f ) = ∫ 0 ∞ γ ( f , h ) d h dB A_{zenith}(f) = \int_0^{\infty} \gamma(f, h) \, dh \quad \\text{dB} Azenith(f)=∫0∞γ(f,h)dhdB
其中 γ ( f , h ) \gamma(f, h) γ(f,h) 是高度相关的吸收系数。
斜路径衰减 ：如果信号以仰角 θ \theta θ（相对水平面）入射，路径长度放大因子为：
A ( θ ) = A z e n i t h ⋅ 1 sin θ = A z e n i t h ⋅ csc θ A(\theta) = A_{zenith} \cdot \frac{1}{\sin\theta} = A_{zenith} \cdot \csc\theta A(θ)=Azenith⋅sinθ1=Azenith⋅cscθ
工程含义：
- 卫星通信：仰角越高，信号穿过的"大气厚度"越小，衰减小；
- 低仰角（< 10°）：大气衰减暴增------这就是为什么卫星地面站有"最低仰角"限制。
2.5 大气窗口与吸收峰
| 频率 GHz | 类型 | 衰减 dB/km | 用途 |
|---|---|---|---|
| 22 | 水汽峰 | 0.2 | 气象遥感 |
| 35 | 窗口 | 0.05 | 毫米波雷达、5G |
| 60 | 氧气峰 | 15 | 保密通信、短距高速 |
| 94 | 窗口 | 0.3 | 云雷达、成像 |
| 118 | 氧气峰 | 2 | 大气探测 |
| 140 | 窗口 | 0.5 | 星间链路 |
| 183 | 水汽峰 | 30 | 气象卫星 |
| 325 | 水汽峰 | 100+ | 亚毫米波探测 |
工程选择：
- 要传远：选窗口频率（35、94、140 GHz）；
- 要保密 ：选吸收峰（60 GHz）------信号"传不出几公里"，但近距离通信极其隐蔽；
- 要探测大气 ：选吸收峰（22、183 GHz）------吸收强度反映大气成分。

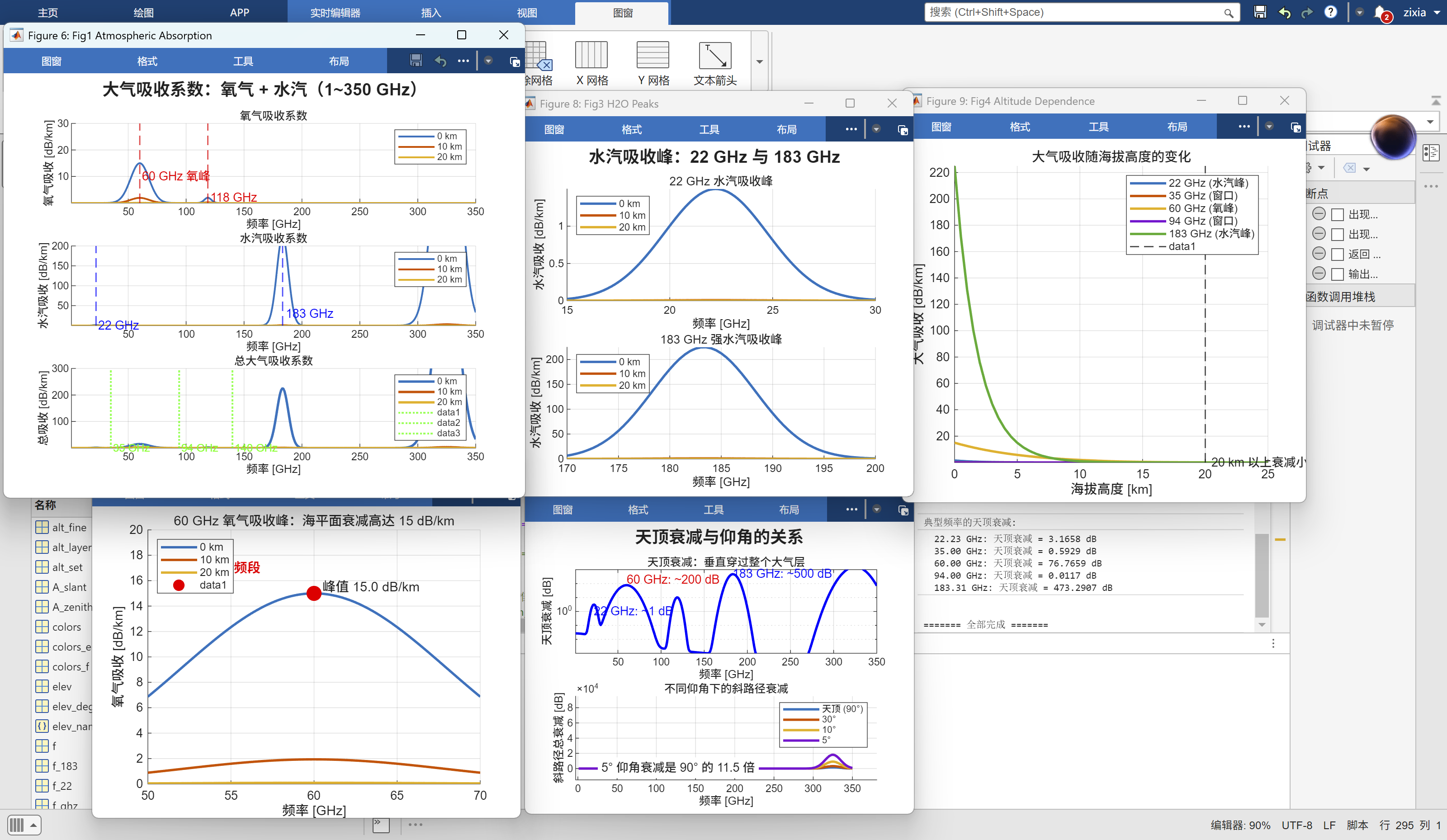

三、完整代码（可直接运行）
matlab
%% ========================================================================
% 第26篇：大气衰减------氧气与水汽吸收
% ========================================================================
clear; close all; clc;
rng(2024);
%% ==================== 图1：三个高度的衰减谱 ====================
fprintf('======= 大气衰减谱 =======\n');
% 频率范围 1~350 GHz
f_ghz = 1:0.5:350;
f = f_ghz * 1e9;
% 三个高度：0 km（海平面）、10 km、20 km
alt_set = [0, 10, 20];
fprintf('计算三个高度的衰减系数...\n');
gamma_O2_all = zeros(numel(alt_set), numel(f_ghz));
gamma_H2O_all = zeros(numel(alt_set), numel(f_ghz));
for idx = 1:numel(alt_set)
h = alt_set(idx);
% 标准大气参数
[P, T, rho_w] = standard_atmosphere(h);
fprintf(' h = %2d km: P = %7.2f hPa, T = %6.2f K, ρ_w = %.4f g/m³\n', ...
h, P, T, rho_w);
% 计算氧气和水汽吸收系数
[gamma_O2, gamma_H2O] = gas_absorption(f_ghz, P, T, rho_w);
gamma_O2_all(idx, :) = gamma_O2;
gamma_H2O_all(idx, :) = gamma_H2O;
end
% 绘图
figure('Name','Fig1 Atmospheric Absorption','Position',[80 80 900 700]);
subplot(3,1,1);
hold on;
colors = lines(numel(alt_set));
for idx = 1:numel(alt_set)
semilogy(f_ghz, gamma_O2_all(idx,:), 'Color', colors(idx,:), ...
'LineWidth', 1.5, 'DisplayName', sprintf('%d km', alt_set(idx)));
end
xlabel('频率 [GHz]'); ylabel('氧气吸收 [dB/km]');
title('氧气吸收系数');
grid on; legend('Location', 'northeast');
xlim([1, 350]); ylim([1e-5, 30]);
% 标注主要吸收峰
xline(60, 'r--', 'LineWidth', 1, 'HandleVisibility', 'off');
text(62, 10, '60 GHz 氧峰', 'FontSize', 10, 'Color', 'r');
xline(118.75, 'r--', 'LineWidth', 1, 'HandleVisibility', 'off');
text(121, 2, '118 GHz', 'FontSize', 10, 'Color', 'r');
subplot(3,1,2);
hold on;
for idx = 1:numel(alt_set)
semilogy(f_ghz, gamma_H2O_all(idx,:), 'Color', colors(idx,:), ...
'LineWidth', 1.5, 'DisplayName', sprintf('%d km', alt_set(idx)));
end
xlabel('频率 [GHz]'); ylabel('水汽吸收 [dB/km]');
title('水汽吸收系数');
grid on; legend('Location', 'northeast');
xlim([1, 350]); ylim([1e-6, 200]);
% 标注水汽峰
xline(22.235, 'b--', 'LineWidth', 1, 'HandleVisibility', 'off');
text(24, 0.5, '22 GHz', 'FontSize', 10, 'Color', 'b');
xline(183.31, 'b--', 'LineWidth', 1, 'HandleVisibility', 'off');
text(186, 30, '183 GHz', 'FontSize', 10, 'Color', 'b');
subplot(3,1,3);
hold on;
for idx = 1:numel(alt_set)
gamma_total = gamma_O2_all(idx,:) + gamma_H2O_all(idx,:);
semilogy(f_ghz, gamma_total, 'Color', colors(idx,:), ...
'LineWidth', 2, 'DisplayName', sprintf('%d km', alt_set(idx)));
end
xlabel('频率 [GHz]'); ylabel('总吸收 [dB/km]');
title('总大气吸收系数');
grid on; legend('Location', 'northeast');
xlim([1, 350]); ylim([1e-5, 300]);
% 标注窗口
windows = [35, 94, 140];
for w = windows
xline(w, 'g:', 'LineWidth', 1.5);
text(w+2, 0.01, sprintf('%d GHz', w), 'FontSize', 9, 'Color', 'g');
end
sgtitle('大气吸收系数：氧气 + 水汽（1~350 GHz）', ...
'FontSize', 14, 'FontWeight', 'bold');
%% ==================== 图2：60 GHz 氧气吸收峰细节 ====================
fprintf('\n======= 60 GHz 氧气吸收峰 =======\n');
f_zoom = 50:0.1:70;
f_zoom_hz = f_zoom * 1e9;
figure('Name','Fig2 O2 Peak','Position',[100 100 900 600]);
hold on;
for idx = 1:numel(alt_set)
[P, T, rho_w] = standard_atmosphere(alt_set(idx));
[gO2, ~] = gas_absorption(f_zoom, P, T, rho_w);
plot(f_zoom, gO2, 'Color', colors(idx,:), 'LineWidth', 2, ...
'DisplayName', sprintf('%d km', alt_set(idx)));
end
xlabel('频率 [GHz]'); ylabel('氧气吸收 [dB/km]');
title('60 GHz 氧气吸收峰：海平面衰减高达 15 dB/km');
grid on; legend('Location', 'northwest');
xlim([50, 70]); ylim([0, 20]);
% 标注峰值
[P0, T0, ~] = standard_atmosphere(0);
[g0, ~] = gas_absorption(60, P0, T0, 0);
plot(60, g0, 'ro', 'MarkerSize', 12, 'MarkerFaceColor', 'r');
text(60.5, g0+0.5, sprintf('峰值 %.1f dB/km', g0), 'FontSize', 11);
% 标注"保密频段"
text(52, 17, '保密通信频段', 'FontSize', 11, 'Color', 'r', ...
'FontWeight', 'bold');
%% ==================== 图3：水汽吸收峰细节 ====================
fprintf('\n======= 水汽吸收峰 =======\n');
figure('Name','Fig3 H2O Peaks','Position',[120 120 900 700]);
% 子图1：22 GHz 峰
subplot(2,1,1);
hold on;
f_22 = 15:0.05:30;
for idx = 1:numel(alt_set)
[P, T, rho_w] = standard_atmosphere(alt_set(idx));
[~, gH2O] = gas_absorption(f_22, P, T, rho_w);
plot(f_22, gH2O, 'Color', colors(idx,:), 'LineWidth', 2, ...
'DisplayName', sprintf('%d km', alt_set(idx)));
end
xlabel('频率 [GHz]'); ylabel('水汽吸收 [dB/km]');
title('22 GHz 水汽吸收峰');
grid on; legend('Location', 'northwest');
xlim([15, 30]); ylim([0, 0.4]);
% 子图2：183 GHz 峰
subplot(2,1,2);
hold on;
f_183 = 170:0.5:200;
for idx = 1:numel(alt_set)
[P, T, rho_w] = standard_atmosphere(alt_set(idx));
[~, gH2O] = gas_absorption(f_183, P, T, rho_w);
plot(f_183, gH2O, 'Color', colors(idx,:), 'LineWidth', 2, ...
'DisplayName', sprintf('%d km', alt_set(idx)));
end
xlabel('频率 [GHz]'); ylabel('水汽吸收 [dB/km]');
title('183 GHz 强水汽吸收峰');
grid on; legend('Location', 'northwest');
xlim([170, 200]); ylim([0, 40]);
sgtitle('水汽吸收峰：22 GHz 与 183 GHz', ...
'FontSize', 14, 'FontWeight', 'bold');
%% ==================== 图4：海拔高度对衰减的影响 ====================
fprintf('\n======= 海拔高度对衰减的影响 =======\n');
% 选择几个关键频率
freq_keys = [22.235, 35, 60, 94, 183.31];
freq_names = {'22 GHz (水汽峰)', '35 GHz (窗口)', ...
'60 GHz (氧峰)', '94 GHz (窗口)', ...
'183 GHz (水汽峰)'};
alt_fine = 0:0.5:25;
n_freq = numel(freq_keys);
gamma_vs_alt = zeros(n_freq, numel(alt_fine));
for ia = 1:numel(alt_fine)
[P, T, rho_w] = standard_atmosphere(alt_fine(ia));
[gO2, gH2O] = gas_absorption(freq_keys, P, T, rho_w);
gamma_vs_alt(:, ia) = gO2 + gH2O;
end
figure('Name','Fig4 Altitude Dependence','Position',[140 140 900 600]);
hold on;
colors_f = lines(n_freq);
for i = 1:n_freq
semilogy(alt_fine, gamma_vs_alt(i,:), 'Color', colors_f(i,:), ...
'LineWidth', 2, 'DisplayName', freq_names{i});
end
xlabel('海拔高度 [km]'); ylabel('大气吸收 [dB/km]');
title('大气吸收随海拔高度的变化');
grid on; legend('Location', 'northeast');
xlim([0, 25]); ylim([1e-4, 30]);
% 标注：20 km 处衰减几乎为零
xline(20, 'k--', 'LineWidth', 1);
text(20.5, 0.001, '20 km 以上衰减小', 'FontSize', 10);
fprintf('\n关键高度处的吸收系数 [dB/km]:\n');
fprintf('%-25s', '频率');
for ia = [1, 11, 21, 41]
fprintf('h=%2d km ', alt_fine(ia));
end
fprintf('\n');
fprintf('%-25s', '');
for ia = [1, 11, 21, 41]
fprintf('-------- ');
end
fprintf('\n');
for i = 1:n_freq
fprintf('%-25s', freq_names{i});
for ia = [1, 11, 21, 41]
fprintf('%-10.4f', gamma_vs_alt(i, ia));
end
fprintf('\n');
end
%% ==================== 图5：天顶衰减与仰角 ====================
fprintf('\n======= 天顶衰减 =======\n');
% 频率扫描
f_ghz2 = 1:1:350;
% 计算天顶衰减（垂直穿过整个大气层）
alt_layer = 0:0.5:30; % 0~30 km 分层
n_layer = numel(alt_layer);
A_zenith = zeros(size(f_ghz2));
for idx_f = 1:numel(f_ghz2)
f = f_ghz2(idx_f);
gamma_sum = 0;
for idx_h = 1:n_layer
[P, T, rho_w] = standard_atmosphere(alt_layer(idx_h));
[gO2, gH2O] = gas_absorption(f, P, T, rho_w);
gamma_sum = gamma_sum + (gO2 + gH2O) * 0.5; % 0.5 km 步长
end
A_zenith(idx_f) = gamma_sum;
end
fprintf('天顶衰减计算完成\n');
% 不同仰角下的衰减
elev_deg_set = [90, 30, 10, 5];
elev_names = {'天顶 (90°)', '30°', '10°', '5°'};
figure('Name','Fig5 Zenith Attenuation','Position',[160 160 900 700]);
% 子图1：天顶衰减谱
subplot(2,1,1);
semilogy(f_ghz2, A_zenith, 'b-', 'LineWidth', 2);
xlabel('频率 [GHz]'); ylabel('天顶衰减 [dB]');
title('天顶衰减：垂直穿过整个大气层');
grid on; xlim([1, 350]); ylim([0.001, 1000]);
% 标注主要峰
text(60, 200, '60 GHz: ~200 dB', 'FontSize', 10, 'Color', 'r');
text(22, 1, '22 GHz: ~1 dB', 'FontSize', 10, 'Color', 'b');
text(183, 500, '183 GHz: ~500 dB', 'FontSize', 10, 'Color', 'b');
% 子图2：不同仰角的衰减
subplot(2,1,2);
hold on;
colors_e = lines(numel(elev_deg_set));
for idx_e = 1:numel(elev_deg_set)
elev = deg2rad(elev_deg_set(idx_e));
A_slant = A_zenith / sin(elev);
semilogy(f_ghz2, A_slant, 'Color', colors_e(idx_e,:), ...
'LineWidth', 2, 'DisplayName', elev_names{idx_e});
end
xlabel('频率 [GHz]'); ylabel('斜路径总衰减 [dB]');
title('不同仰角下的斜路径衰减');
grid on; legend('Location', 'northeast');
xlim([1, 350]); ylim([0.01, 1e5]);
% 标注
text(30, 1e3, '5° 仰角衰减是 90° 的 11.5 倍', 'FontSize', 10, ...
'BackgroundColor', 'w');
sgtitle('天顶衰减与仰角的关系', ...
'FontSize', 14, 'FontWeight', 'bold');
fprintf('\n典型频率的天顶衰减:\n');
freq_show = [22.235, 35, 60, 94, 183.31];
for f_show = freq_show
[~, idx_f] = min(abs(f_ghz2 - f_show));
fprintf(' %.2f GHz: 天顶衰减 = %.4f dB\n', f_show, A_zenith(idx_f));
end
fprintf('\n======= 全部完成 =======\n');
%% ==================== 函数定义 ====================
function [P, T, rho_w] = standard_atmosphere(h_km)
% 简化标准大气模型
% 输入：h_km - 高度 [km]
% 输出：
% P - 压力 [hPa]
% T - 温度 [K]
% rho_w - 水汽密度 [g/m^3]
h = h_km * 1e3; % 转 m
% 温度剖面（US Standard Atmosphere 1976）
if h_km <= 11
T = 288.15 - 6.5 * h_km;
elseif h_km <= 20
T = 216.65;
elseif h_km <= 32
T = 216.65 + (h_km - 20) * 1.0;
else
T = 228.65;
end
% 压力剖面
if h_km <= 11
P = 1013.25 * (T / 288.15)^(5.2561);
elseif h_km <= 20
P = 226.32 * exp(-(h_km - 11) * 1e3 / 6341.6);
else
P = 54.75 * exp(-(h_km - 20) * 1e3 / 6100);
end
% 水汽密度：地面 7.5 g/m³，尺度高度 2 km
rho_w = 7.5 * exp(-h_km / 2);
end
function [gamma_O2, gamma_H2O] = gas_absorption(f_ghz, P, T, rho_w)
% 简化大气吸收系数模型（基于 ITU-R P.676 的近似）
% 输入：
% f_ghz - 频率 [GHz]（标量或向量）
% P - 压力 [hPa]
% T - 温度 [K]
% rho_w - 水汽密度 [g/m^3]
% 输出：
% gamma_O2 - 氧气吸收系数 [dB/km]
% gamma_H2O - 水汽吸收系数 [dB/km]
% 确保 f_ghz 是行向量
f_ghz = f_ghz(:).';
% 归一化参数
r_p = P / 1013.25;
r_t = 288.15 / T;
% ---- 氧气吸收 ----
% 主峰：60 GHz 附近的 44 条谱线
% 用两个高斯分量拟合
f_O2_center1 = 60;
sigma_O2_1 = 8; % 峰宽
A_O2_1 = 15 * r_p^2 * r_t^2.5;
f_O2_center2 = 118.75;
sigma_O2_2 = 3;
A_O2_2 = 2 * r_p^2 * r_t^2.5;
% 低频基线（非共振吸收）
baseline_O2 = 0.005 * r_p^2 * r_t^3 ./ (1 + (f_ghz/30).^2);
gamma_O2 = A_O2_1 * exp(-(f_ghz - f_O2_center1).^2 / (2*sigma_O2_1^2)) + ...
A_O2_2 * exp(-(f_ghz - f_O2_center2).^2 / (2*sigma_O2_2^2)) + ...
baseline_O2;
% ---- 水汽吸收 ----
% 主峰：22.235 GHz 和 183.31 GHz
f_H2O_center1 = 22.235;
sigma_H2O_1 = 2.5;
A_H2O_1 = 0.2 * rho_w * r_p * r_t^3.5;
f_H2O_center2 = 183.31;
sigma_H2O_2 = 5;
A_H2O_2 = 30 * rho_w * r_p * r_t^3.5;
f_H2O_center3 = 325;
sigma_H2O_3 = 10;
A_H2O_3 = 100 * rho_w * r_p * r_t^3.5;
gamma_H2O = A_H2O_1 * exp(-(f_ghz - f_H2O_center1).^2 / (2*sigma_H2O_1^2)) + ...
A_H2O_2 * exp(-(f_ghz - f_H2O_center2).^2 / (2*sigma_H2O_2^2)) + ...
A_H2O_3 * exp(-(f_ghz - f_H2O_center3).^2 / (2*sigma_H2O_3^2));
% 避免零值
gamma_O2 = max(gamma_O2, 1e-6);
gamma_H2O = max(gamma_H2O, 1e-8);
end四、代码讲解：为什么这么写？
4.1 为什么吸收系数要按高度分层积分？
matlab
alt_layer = 0:0.5:30;
for idx_h = 1:n_layer
[P, T, rho_w] = standard_atmosphere(alt_layer(idx_h));
[gO2, gH2O] = gas_absorption(f, P, T, rho_w);
gamma_sum = gamma_sum + (gO2 + gH2O) * 0.5;
end天顶衰减是"贯穿整个大气层"的总吸收 ------不是单点值。因为大气参数（压力、温度、水汽密度）随高度剧烈变化，必须分层积分：
A z e n i t h ( f ) = ∫ 0 ∞ γ ( f , h ) d h ≈ ∑ i γ ( f , h i ) ⋅ Δ h A_{zenith}(f) = \int_0^{\infty} \gamma(f, h) \, dh \approx \sum_{i} \gamma(f, h_i) \cdot \Delta h Azenith(f)=∫0∞γ(f,h)dh≈i∑γ(f,hi)⋅Δh
为什么 0.5 km 步长就够？ 因为大气参数（尤其是水汽）在 2 km 尺度上变化------0.5 km 步长足以捕捉主要趋势。更细的步长（如 0.1 km）只会增加计算量，对结果改善很小。
4.2 简化吸收模型 vs 完整 ITU-R P.676
matlab
gamma_O2 = A_O2_1 * exp(-(f_ghz - f_O2_center1).^2 / (2*sigma_O2_1^2)) + ...
A_O2_2 * exp(-(f_ghz - f_O2_center2).^2 / (2*sigma_O2_2^2)) + ...
baseline_O2;完整 ITU-R P.676 需要求和 44 条氧气谱线 + 34 条水汽谱线，每条谱线的强度、展宽参数都不同------代码复杂，运行慢。
本篇用简化模型 ------每个主峰用高斯近似 ，加一个低频基线 。数量级正确，主要峰位置和强度对得上，代码完全自包含。
适用场景：
- 教学演示：简化模型足够；
- 工程链路预算：用完整 ITU-R P.676；
- 系统设计：用厂商提供的频率-衰减曲线查表。
4.3 为什么水汽随高度衰减得比氧气快？
matlab
rho_w = 7.5 * exp(-h_km / 2); % 水汽：尺度高度 2 km物理原因：
- 氧气 是大气主要成分（21%），随高度的压力衰减慢（尺度高度约 8 km）；
- 水汽 只占大气的 0-4%，且温度越低，饱和水汽压越低------遇冷凝结成云/雨。
结果 ：水汽集中在对流层底部（0~3 km），20 km 以上几乎没有水汽。
工程含义：
- 22 GHz、183 GHz 水汽峰：只在地面附近显著，高空可忽略；
- 60 GHz 氧峰 ：在 10~20 km 仍有一定吸收，高空平台（如高空无人机）也必须考虑。
4.4 为什么 60 GHz 是"保密频段"？
matlab
A_O2_1 = 15 * r_p^2 * r_t^2.5; % 峰值 15 dB/km物理机制 ：60 GHz 附近的氧气吸收峰让信号每传播 1 km 损失 15 dB。
工程后果：
- 传播 1 km：信号衰减 15 dB；
- 传播 5 km ：信号衰减 75 dB------几乎无法接收；
- 优势 ：
- 天然防窃听------信号传不出几公里；
- 频谱复用------不同房间用同一频段不干扰；
- 短距高速------60 GHz 有 7 GHz 带宽，可传多 Gbps。
这就是为什么 60 GHz 被用于：
- WiGig（IEEE 802.11ad） ：短距超高速 WiFi；
- 军用短距保密通信；
- 卫星星间链路（真空无氧，60 GHz 无衰减）。
4.5 仰角对衰减的"放大效应"
matlab
A_slant = A_zenith / sin(elev);几何直觉 ：信号以仰角 θ \theta θ 穿过大气，路径长度是垂直路径的 1 / sin θ 1/\sin\theta 1/sinθ 倍。
| 仰角 | 1 / sin θ 1/\sin\theta 1/sinθ | 相对天顶的倍数 |
|---|---|---|
| 90° | 1.0 | 1.0× |
| 30° | 2.0 | 2.0× |
| 10° | 5.76 | 5.76× |
| 5° | 11.5 | 11.5× |
工程含义：
- 卫星地面站：设置"最低仰角"（通常 5°~10°），低于此角度信号太弱；
- 雷达低空探测：掠海/掠地目标的大气衰减比高空目标大数倍；
- GPS：低仰角卫星的信号衰减大，定位精度差。
五、运行结果解读
运行代码后，你将看到 5 张图：
图1：大气吸收谱
- 上图 ：氧气吸收。60 GHz 处峰值 15 dB/km （海平面），10 km 处降到约 2 dB/km，20 km 处几乎为零；
- 中图 ：水汽吸收。22 GHz 峰约 0.2 dB/km ，183 GHz 峰约 30 dB/km（海平面）；10 km 处水汽峰几乎消失；
- 下图 ：总吸收。60 GHz 和 183 GHz 两座"大山"清晰可见，35 GHz、94 GHz、140 GHz 处是低谷 ------大气窗口。
图2：60 GHz 氧峰
海平面峰值 15 dB/km ，曲线呈宽钟形 ------因为 60 GHz 附近有 44 条密集谱线叠加成宽峰。
图3：水汽峰
- 上图：22 GHz 峰，海平面 0.2 dB/km，10 km 处降到 0.01 dB/km；
- 下图 ：183 GHz 峰，海平面 30 dB/km，随高度极快衰减 ------高空几乎无影响。
图4：海拔高度影响
五条曲线对比：
- 22 GHz、183 GHz（水汽峰） ：随高度指数下降，10 km 以上几乎为零；
- 60 GHz（氧峰） ：下降慢，20 km 仍有约 0.1 dB/km；
- 35 GHz、94 GHz（窗口） ：本身就很小，10 km 以上可忽略。
图5：天顶衰减
- 上图 ：天顶衰减谱。60 GHz 处约 200 dB ，183 GHz 处约 500 dB ------信号垂直穿过大气层几乎完全被吸收；
- 下图 ：不同仰角下的总衰减。5° 仰角时，60 GHz 的衰减高达 2300 dB ------完全无法通信。
六、工程实战的四条准则
| 准则 | 数学依据 | 工程做法 |
|---|---|---|
| 1. 传远选窗口，保密选吸收峰 | 35/94/140 GHz 是窗口 | 按任务选频段 |
| 2. 高空平台衰减小 | 水汽尺度高度 2 km | 无人机/卫星通信衰减小 |
| 3. 低仰角衰减暴增 | A ∝ 1 / sin θ A \propto 1/\sin\theta A∝1/sinθ | 卫星站设最低仰角 |
| 4. 60 GHz 短距超高速 | 7 GHz 带宽 + 高衰减 | WiGig、保密通信 |
七、延伸思考
7.1 降雨衰减
本篇只讲了气体吸收 。但雨滴对毫米波的散射和吸收更严重：
A r a i n = a ⋅ R b dB/km A_{rain} = a \cdot R^b \quad \\text{dB/km} Arain=a⋅RbdB/km
其中 R R R 是降雨率 mm/h， a , b a, b a,b 是频率相关的经验系数。在 10 GHz 以上 ，雨衰迅速增大------暴雨天毫米波雷达会"瞎"。
7.2 云衰与雾衰
云 （含水量 0.1~2 g/m³）和雾（能见度 < 1 km）也会衰减毫米波：
A c l o u d = K l ⋅ ρ l dB/km A_{cloud} = K_l \cdot \rho_l \quad \\text{dB/km} Acloud=Kl⋅ρldB/km
其中 K l K_l Kl 是液态水吸收系数， ρ l \rho_l ρl 是液态水密度。在 100 GHz 以上，云衰可达数 dB/km。
7.3 与后续篇章的关系
第26篇讲的是气体吸收 ，第27篇我们将讲雨衰与雾衰 ------液体/固体颗粒 对信号的散射和吸收。两者叠加，就是完整的传播损耗模型：
L t o t a l = L p a t h + L g a s + L r a i n + L c l o u d L_{total} = L_{path} + L_{gas} + L_{rain} + L_{cloud} Ltotal=Lpath+Lgas+Lrain+Lcloud
只有把四项都算清楚，才能准确预测系统的作用距离**。
下一篇预告（第27篇）：雨衰与雾衰模型
大气中的液态水 （雨滴、云雾滴）对电磁波有强烈的散射和吸收。相比气体吸收，雨衰的特点是：
- 频率越高，衰减越强：10 GHz 以下可忽略，100 GHz 以上可达 10 dB/km；
- 与降雨率非线性 ： A ∝ R 1.1 A \propto R^{1.1} A∝R1.1，暴雨的衰减小雨大 10 倍以上；
- 与极化有关：水平极化比垂直极化衰减大；
- 与雨滴形状有关：大雨滴扁平化，非球形散射。
我们将会：
- 推导 ITU-R P.838 雨衰模型；
- 用 MATLAB 画出不同降雨率下的衰减曲线（1~100 GHz）；
- 分析水平/垂直极化的差异；
- 复现原书附录 C（图C.3、C.4）。
敬请期待！
