RK3528 RGA+DRM框架 HDMI out视频输出：从多图层合成到显示送显

RK3528 RGA硬件加速：多分辨率输入源切换与尺寸自适应完全解析

标签：RK3528 DRM 硬件缩放 尺寸适配 RGA HDMI输出 MEDAI V2

[一、为什么需要 DRM：从 FBDEV 到现代显示框架](#一、为什么需要 DRM：从 FBDEV 到现代显示框架)
[二、DRM 框架核心技术](#二、DRM 框架核心技术)
- [2.1 DRM 是什么：内核显示子系统](#2.1 DRM 是什么：内核显示子系统)
- [2.2 KMS 五大对象：显示流水线](#2.2 KMS 五大对象：显示流水线)
- [2.3 GEM 与显存管理：dumb buffer / PRIME](#2.3 GEM 与显存管理：dumb buffer / PRIME)
- [2.4 libdrm 与一次标准送显流程](#2.4 libdrm 与一次标准送显流程)
[三、RK3528 显示硬件：VOP2 + HDMI 2.0](#三、RK3528 显示硬件：VOP2 + HDMI 2.0)
[四、RGA + DRM 协同：从多图层合成到 HDMI 送显](#四、RGA + DRM 协同：从多图层合成到 HDMI 送显)
- [4.1 为什么是 RGA 先合成、DRM 后送显](#4.1 为什么是 RGA 先合成、DRM 后送显)
- [4.2 完整流水线拆解](#4.2 完整流水线拆解)
[五、设备实战：结合 MEDAI V2 使用说明书](#五、设备实战：结合 MEDAI V2 使用说明书)
- [5.1 视频输出源选择（决定送显主画面）](#5.1 视频输出源选择（决定送显主画面）)
- [5.2 镜像 / 旋转（编码参数同步到显示帧）](#5.2 镜像 / 旋转（编码参数同步到显示帧）)
- [5.3 视频叠加 Mode 1～5（RGA 多图层合成）](#5.3 视频叠加 Mode 1～5（RGA 多图层合成）)
- [5.4 绿幕抠图与 LOGO 叠加（RGBA / 色键合成）](#5.4 绿幕抠图与 LOGO 叠加（RGBA / 色键合成）)
- [5.5 系统状态验证 HDMI 输出接入](#5.5 系统状态验证 HDMI 输出接入)
六、图层与模式速查表
七、排障速查表
八、要点回顾

一、为什么需要 DRM：从 FBDEV 到现代显示框架

早期嵌入式 Linux 用 FBDEV（Framebuffer Device） 显示：应用直接写一段显存，驱动只负责把这段内存刷到屏幕。它简单，但只能应付"单层、固定分辨率、无硬件加速"的场景------一旦要叠 LOGO、画中画、绿幕合成、多输入源预览，FBDEV 就无能为力了。

DRM（Direct Rendering Manager，直接渲染管理器） 是 Linux 内核中接管图形显示与 GPU 加速的子系统，自 Kernel 4.4 起成为 Rockchip 平台的标准显示框架（MEDAI V2 的 RK3528 即采用此框架）。它把"显示模式设置、显存分配、图层合成、时序扫描"统一抽象成一套对象模型，让应用层（通过 libdrm）可以精确控制每一帧如何被合成、何时被翻页、送到哪个物理接口。

💡 一句话理解：FBDEV 像"直接往屏幕上糊一张图"；DRM 像"导演调度多个图层、在垂直消隐期精准换帧、再送到指定接口"。MEDAI V2 的 HDMI 本地画面输出，正是建立在 DRM 这套调度之上。

二、DRM 框架核心技术

2.1 DRM 是什么：内核显示子系统

DRM 分为用户空间 与内核空间 两部分，通过 libdrm 库封装 ioctl 交互：

用户空间：libdrm 把 DRM 的 IOCTL 封装成友好 API，供 Wayland 合成器、Qt EGLFS、SDL 以及本设备的预览/送显程序调用。
内核空间 ：DRM 核心（通用逻辑）+ DRM 驱动（Rockchip 硬件适配层，drivers/gpu/drm/rockchip/）。
设备节点 ：/dev/dri/cardX（X 为 0～15，默认 card0）。打开该节点即可枚举显示资源、分配缓冲区、提交显示状态。

DRM 的两大支柱是 KMS（Kernel Mode Setting，内核显示模式设置） 与 GEM（Graphics Execution Manager，图形执行管理器） ，外加 PRIME（跨设备缓冲共享）。

2.2 KMS 五大对象：显示流水线

KMS 把一条"图像 → 屏幕"的显示流水线抽象为五个对象，顺序如下：

复制代码

Framebuffer → Plane → CRTC → Encoder → (Bridge) → Connector → Panel(屏幕)

对象	角色	在 Rockchip / RK3528 上的对应
Framebuffer (FB)	描述显存中一幅图像的布局（宽高、FourCC 像素格式、pitch、offset），与硬件无关	一幅合成好的 NV12 / RGB 帧
Plane（图层）	硬件图层，支持多层叠加。类型：Primary（主图层）、Overlay（视频/OSD/摄像预览层）、Cursor（光标层）	VOP2 的 Cluster / Esmart / Overlay 窗口
CRTC	扫描输出流水线，保存显示时序（drm_display_mode），合并各 Plane，产生 VBLANK，连接像素流到 Encoder	RK3528 的 Video Port（VP0 / VP1）
Encoder	把 CRTC 像素流转换成显示接口格式（HDMI / DP / DSI / LVDS 等）	HDMI TX 控制器前的格式转换
Connector	物理显示接口，读取 EDID、检测热插拔、上报连接状态	HDMI 2.0 接口（含 HPD 热插拔检测）

Plane 的关键属性（决定能否做特效）：

FB_ID / CRTC_ID：绑定哪个帧缓冲、送给哪个 CRTC；
SRC_X/Y/W/H：源区域，使用 16.16 定点坐标 ；CRTC_X/Y/W/H：目标显示区域（整数像素）；
当源尺寸 ≠ 目标尺寸时，VOP 自动做缩放；
alpha（透明度）、zpos（图层 Z 序）、rotation（0/90/180/270）、pixel blend mode（混合模式）、COLOR_ENCODING / COLOR_RANGE、IN_FENCE_FD（同步栅栏）。

⚠️ 注意：一个可见 Plane 必须满足------有效的 Framebuffer、兼容的 CRTC、受支持的像素格式、合法的缩放比、可见的目标矩形、合适的 alpha 与 Z 序、足够的带宽，否则该图层不会显示（黑屏/花屏的常见根因）。

2.3 GEM 与显存管理：dumb buffer / PRIME

GEM 负责显存的分配、映射与生命周期，并解决 GPU/CPU/视频解码器之间的同步：

Dumb Buffer ：基于 CMA（连续物理内存）实现，仅支持连续物理内存，适合低分辨率简单场景。通过 drmModeCreateDumb() 创建，再用 drmModeAddFB2() 关联成 Framebuffer。
PRIME Buffer ：基于 DMA-BUF 的跨设备缓冲共享机制，支持连续/非连续物理内存，用于 GPU、VPU（MPP 解码）、RGA 之间零拷贝传递帧数据。
Fence（dma_fence）：保证 GPU 写入与 DRM 扫描之间的先后顺序，避免数据竞争与撕裂。

2.4 libdrm 与一次标准送显流程

一次"把一幅图送到 HDMI"的标准流程：

初始化 ：驱动 drm_dev_register() 注册设备，KMS 初始化 CRTC / Encoder / Connector；
模式设置 ：用户空间用 drmModeSetCrtc()（或原子接口 drm_atomic_commit()）配置分辨率、刷新率，KMS 更新硬件时序；
显存分配 ：用 drmModeCreateDumb() + drmModeAddFB2() 创建 Framebuffer，GEM 分配显存并返回句柄；
渲染与提交 ：合成器把画面写入显存，调用 drmModePageFlip() 触发页面翻转；
VBLANK 同步 ：翻转发生在垂直消隐期（Vertical Blank），确保无撕裂；
资源释放：关闭 fd 时 DRM 自动回收显存与对象。

💡 原子提交（Atomic Commit） ：通过 drm_atomic_commit() 一次性批量提交 CRTC / Plane / Connector 的所有参数，保证"要么全部生效、要么全部不变"，是避免中间态花屏的关键机制。现代 Rockchip 显示驱动默认走原子模式设置。

三、RK3528 显示硬件：VOP2 + HDMI 2.0

RK3528 采用 VOP2 架构 （与 RK3562/3566/3568/3588 同代）：整颗 SoC 只有一个 VOP，但 VOP 内部有多个独立的 Video Port（VP） 输出通道。

根据 RK3528 数据手册：

显示资源	规格
Video Port0 (VP0)	最大输出 4096×2304@60Hz（HDMI 主通道）
Video Port1 (VP1)	最大输出 720×576@60Hz
Cluster 窗口	最大 4096×2304，支持 AFBC、RGB/YUV/YUYV、缩放、旋转
Esmart 0/1/2/3	最大输入 2048×2160，输出 4096×2304，支持 4 区域
Overlay	Port0 最多 4 层叠加，Port1 最多 2 层
图层能力	逐像素 alpha（颜色/alpha 分离）、Porter-Duff 混合、色键（Chroma Key）、抖动（Dither）、0/90/180/270° 旋转、X/Y 镜像
HDMI	符合 HDMI 2.0b，支持 4K×2K@60、带宽 18Gbps、HDCP 1.4/2.2、HPD 热插拔检测

RK3528 的 HDMI 与 VOP 绑定关系 ：HDMI 的图像数据来自 VOP，在 RK3528 上 HDMI 固定绑定到 VP0 ，并固定使用 HDMI PHY PLL 作为 dclk 时钟源，无需在 DTS 中额外配置 PLL 即可输出标准分辨率（如 1080P60）。MEDAI V2 的 HDMI 2.0 本地输出规格为 1920×1080@60（见技术参数表），完全落在 VP0 能力范围内。

💡 理解层级：DRM 的 CRTC 对象在 RK3528 上就映射为 VOP2 的某一个 Video Port（VP0）；Plane 映射为 VOP2 的 Cluster/Esmart/Overlay 窗口；Encoder/Connector 映射为 HDMI TX 控制器与 HDMI 物理接口。软件看到的"五大对象"，硬件上就是这一套。

四、RGA + DRM 协同：从多图层合成到 HDMI 送显

4.1 为什么是 RGA 先合成、DRM 后送显

MEDAI V2 的画面不是"一幅现成的图"，而是多路来源 + 多层特效实时拼出来的：

主输入源：UVC 摄像头（经 V4L2 采集、MPP 硬解得到 NV12 帧）；
副输入源：NDI / NET1 / NET2（经网络拉流、MPP 硬解）；
特效层：视频叠加（Mode 1～5 双路拼接）、绿幕抠图（前景+背景合成）、LOGO（RGBA 叠加）、镜像/旋转（编码参数里配置）；
输出：本地 HDMI 电视 + 编码推流（两路共用同一合成结果）。

RGA（Rockchip 2D 硬件加速器） 在这里承担"合成车间"：它把主源、副源、背景图、LOGO 按模式做缩放、色彩转换、Alpha 混合、色键抠图、旋转/镜像，产出一个统一格式的完整帧 。然后这个帧被交给 DRM，由 VOP2 扫描输出到 HDMI。

为什么不全部交给 VOP2 的硬件 Plane 去做多层合成？------因为 MEDAI V2 的叠加模式（如画中画、左右拼接、绿幕前景合成）逻辑复杂、图层数量与位置关系随配置动态变化，用 RGA 在内存里"先合成成一整张"，再让 DRM 用单个 Primary Plane 扫描输出，是最稳、最省带宽、也最容易同时喂给编码链路的做法。RGA 输出帧既送 HDMI 预览，也送 MPP 编码，实现"预览/推流同源"。

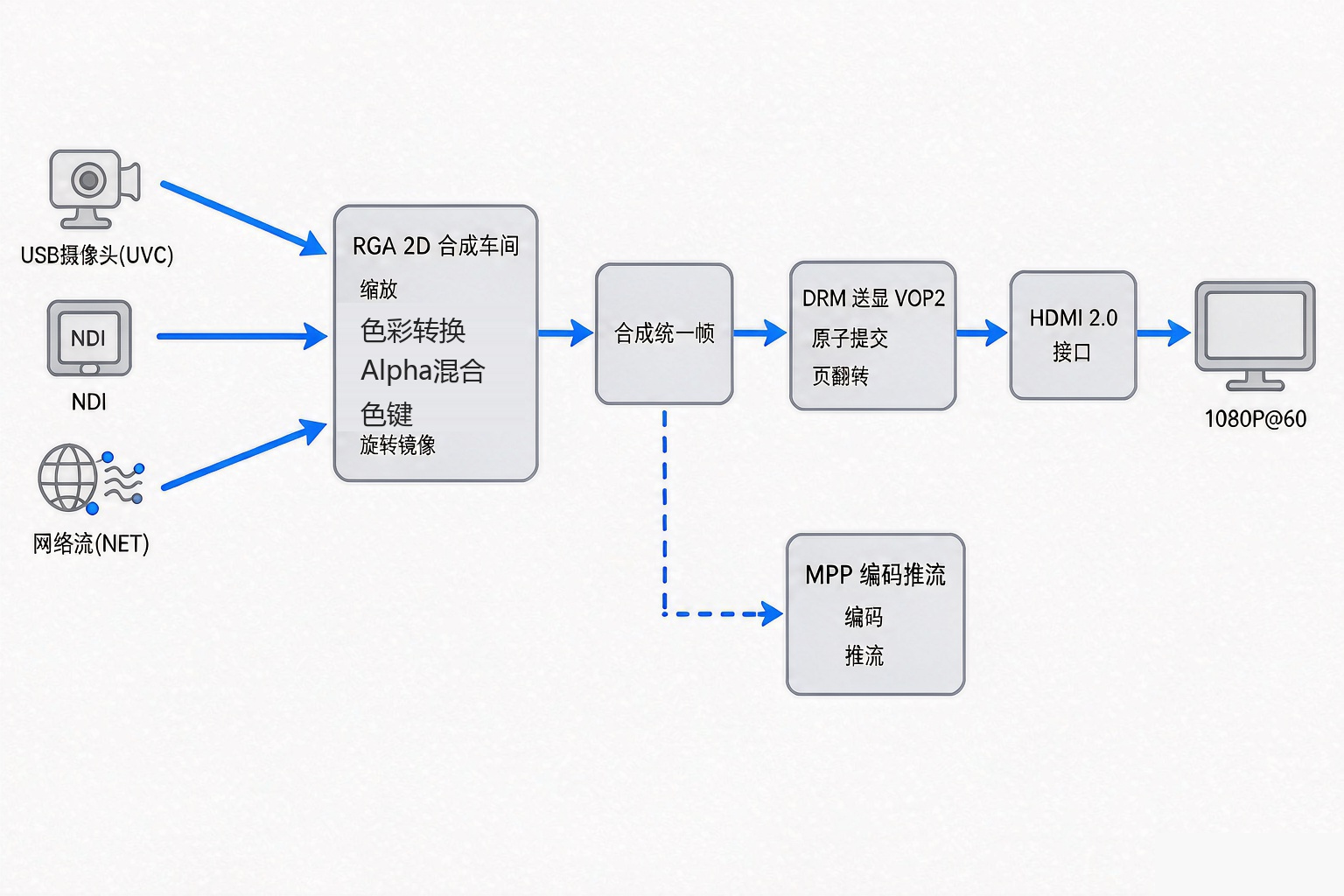

4.2 完整流水线拆解

复制代码

[UVC 摄像头]──V4L2采集──┐
[NDI/NET1/NET2]─MPP硬解─┤
                        ├─→ [RGA 2D 合成车间]
[背景图/前景图]──────────┤      • 缩放/色彩转换(imcvtcolor)
[LOGO 图片 RGBA]────────┤      • Alpha混合(imblend)
                        │      • 色键抠图(chroma key) → 绿幕
                        │      • 旋转/镜像(imrotate/imflip)
                        │      • 按 Mode1~5 拼接双路
                        ▼
            [合成后统一帧 NV12/RGB]
                        │  (DMA-BUF 零拷贝 / dumb buffer)
                        ▼
            [DRM / GEM] 分配 Framebuffer
                        │  drmModeAddFB2() 注册
                        ▼
            [KMS] Plane(Primary) → CRTC(=VOP2 VP0)
                        │  drm_atomic_commit() 原子提交
                        ▼
            [Encoder] HDMI TX 格式转换
                        ▼
            [Connector] HDMI 2.0 接口 + EDID/HPD 热插拔
                        ▼
            [本地电视 / 监视器]  1920×1080@60
                        └─ 同时：合成帧送 MPP 编码 → RTMP/RTSP/SRT... 推流

要点：

RGA 与 DRM 通过 DMA-BUF 衔接：RGA 输出的帧 buffer 以 dma-buf 形式导入 DRM，避免 CPU 侧 memcpy，降低延迟与内存带宽占用；
原子提交保证不花屏 ：所有图层参数一次性 drm_atomic_commit()，切换叠加模式/绿幕时不会出现半帧错乱；
VBLANK 页翻转保证不撕裂：HDMI 显示用页面翻转在垂直消隐期换帧；
EDID/HPD 热插拔：Connector 上报 HDMI 是否接入、支持的分辨率，对应说明书"系统状态 → HDMI 输出接入状态"。

五、设备实战：结合 MEDAI V2 使用说明书

下面把上面的框架落到 MEDAI V2 的实际配置上，所有截图均来自设备真实 WEB 界面。

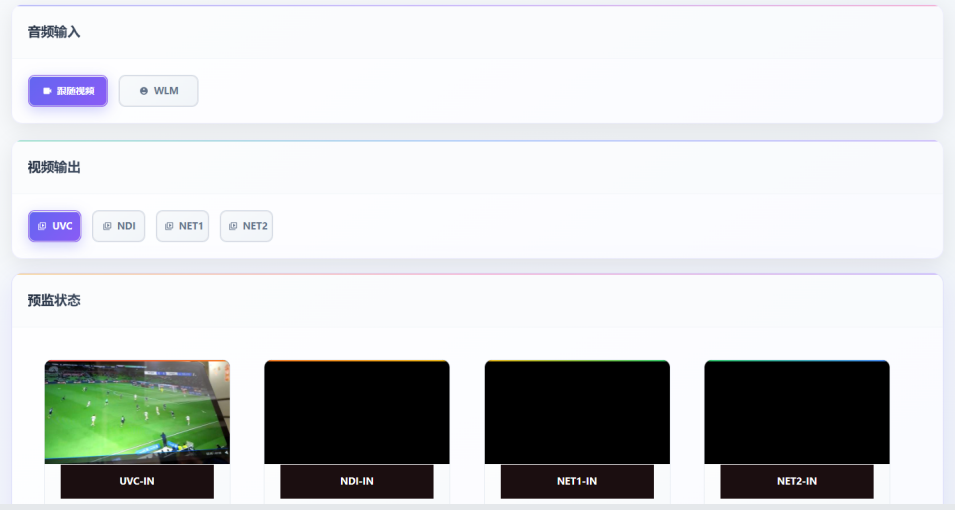

5.1 视频输出源选择（决定送显主画面）

进入 编码配置 > 信号配置，在"视频输出（HDMI 显示与编码源选择）"中选择送显主源：

UVC：USB 摄像头源（默认主输入源）；
NDI：NDI 输入源；
NET1 / NET2：网络源 1 / 网络源 2 输入源。

页面底部的预监状态区会实时显示所有输入源的视频画面------这正是由 DRM/VOP2 把多路采集帧合成后在本地 HDMI 上呈现的预览。

注意：UVC 为主输入源；副输入源 NDI / NET1 / NET2 三者只能选其一（NDI 与网络流互斥）。

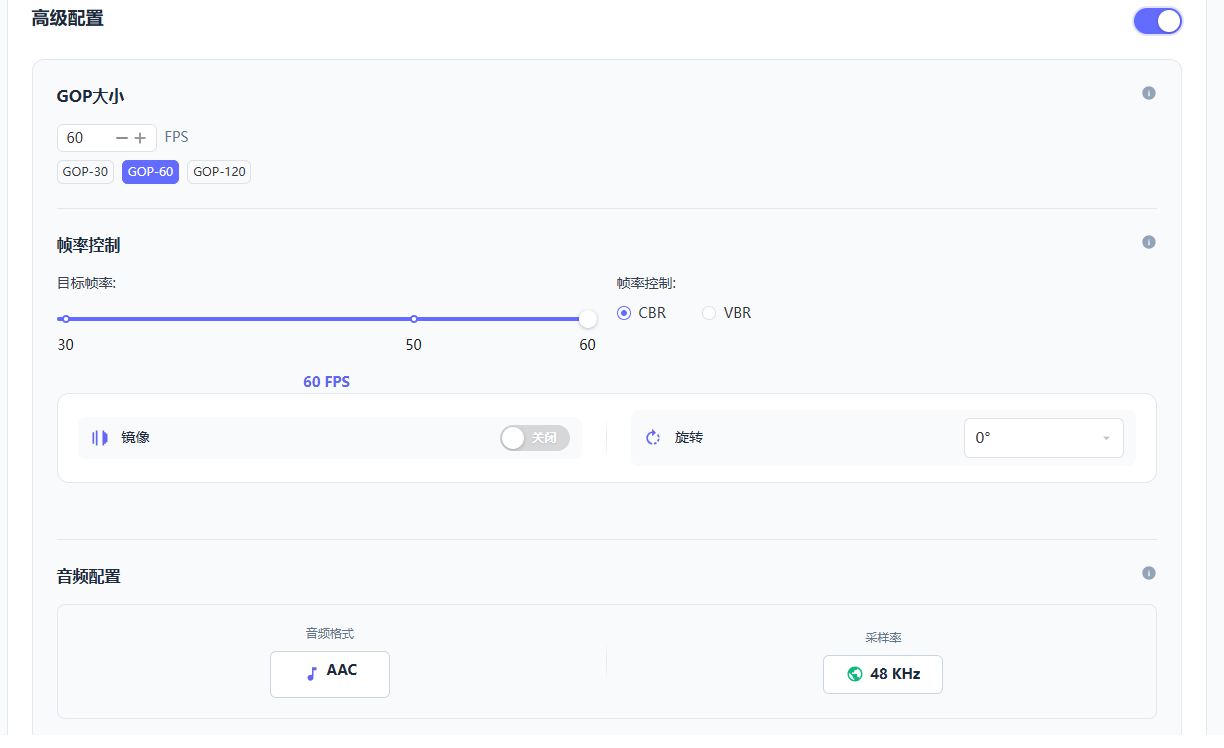

5.2 镜像 / 旋转（编码参数同步到显示帧）

进入 编码配置 > 高级编码配置，可设置影响显示/编码帧的变换：

镜像配置 ：视频编码画面镜像显示（对应 RGA 的 imflip X/Y 镜像）；
旋转配置 ：0° / 90° / 180° / 270°（对应 RGA 的 imrotate，也对应 VOP2 Plane 的 rotation 属性）。

这些变换在 RGA 合成阶段即作用于帧，因此 HDMI 本地预览与推流画面保持一致。

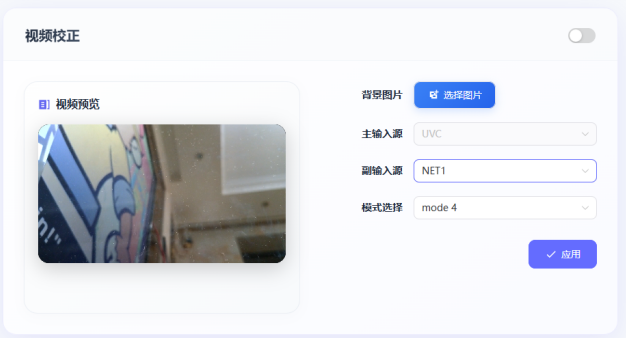

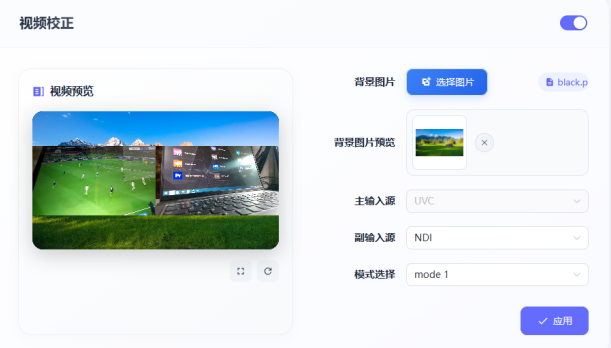

5.3 视频叠加 Mode 1～5（RGA 多图层合成）

进入 特效配置 > 视频叠加，这是 RGA 合成最直接的体现：

背景图片：本地上传；
主输入源：固定为 UVC；
副输入源：下拉选择 NDI / NET1 / NET2；
模式选择：Mode 1～5 共五种叠加模式。

五种模式效果（来自说明书）：

模式 1：左右中间视频叠加；
模式 2：左上右下视频叠加；
模式 3：左下右上视频叠加；
模式 4：画中画，主 UVC + 右上第二路视频；
模式 5 ：画中画，主 UVC + 右下第二路视频。

⚠️ 五种模式切换时，需先点击"应用"参数，再重新开关启用开关方可生效（说明书明确提示）。在底层即对应一次 RGA 合成参数的重配 + 一次 DRM 原子提交。

5.4 绿幕抠图与 LOGO 叠加（RGBA / 色键合成）

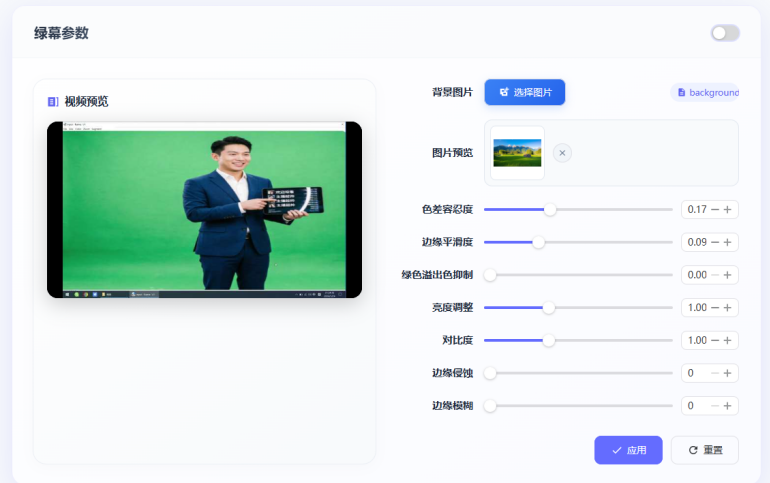

绿幕抠图 （特效配置 > 绿幕配置）：用背景图片与前景（人形）合成，可调色差容忍度、边缘平滑度、绿色溢出色抑制、亮度/对比度、边缘侵蚀/模糊。底层用 RGA 的 色键（Chroma Key）+ Alpha 混合 实现"去绿留人、换背景"。
LOGO 水印 （特效配置 > LOGO 参数）：上传 LOGO 图片，支持以视频左上角为基准的 X/Y 偏移（最大 100 像素），以 RGBA 叠加 方式合成到画面（技术参数注明"支持 RGBA 叠加"）。

两者合成结果同样进入 RGA 的统一帧，再经 DRM 送 HDMI 预览与编码推流。

5.5 系统状态验证 HDMI 输出接入

进入系统状态页，在"输出状态"中可看到 HDMI 输出接入状态、RTMP 推流时长、USB 本地录制时长；"输入状态"显示 UVC/NDI/NET1/NET2 的连接与接入分辨率。这正对应 DRM Connector 上报的 HDMI 连接状态（HPD/EDID）。

六、图层与模式速查表

项目	取值 / 说明	对应底层机制
本地输出接口	HDMI 2.0，1920×1080@60	DRM Connector + VOP2 VP0
显示框架	DRM/KMS（替代 FBDEV）	`/dev/dri/card0` + libdrm
合成方式	RGA 2D 先合成 → DRM 送显	RGA 输出帧 → DMA-BUF → drmModeAddFB2
主输入源	UVC（固定）	V4L2 采集 + MPP 硬解
副输入源	NDI / NET1 / NET2（三选一）	网络拉流 + MPP 硬解
视频叠加	Mode 1～5（5 种拼接）	RGA Alpha 混合 + 缩放拼接
绿幕	色键抠图 + 背景合成	RGA Chroma Key + imblend
LOGO	RGBA 叠加，X/Y 偏移 ≤100px	RGA 逐像素 alpha
镜像 / 旋转	支持 X/Y 镜像，0/90/180/270°	RGA imflip/imrotate（或 VOP2 Plane 属性）
防撕裂	VBLANK 页翻转	drmModePageFlip
防花屏	原子提交	drm_atomic_commit
热插拔	HDMI 接入状态上报	DRM Connector HPD/EDID

七、排障速查表

现象	可能原因	排查 / 解决
HDMI 电视无画面	线缆 / 接口未接好，或电视输入源选错	确认 HDMI 线接设备 HDMI 2.0 口；电视切到对应 HDMI 通道；看系统状态"HDMI 输出接入状态"是否变"已接入"
切换叠加模式后画面不变	未重新开关启用	先点"应用"，再关掉再打开启用开关（说明书提示）
HDMI 与推流画面镜像不一致	镜像仅对编码画面生效理解偏差	镜像/旋转在 RGA 合成阶段统一作用，预览与推流同源；若不一致多为配置未点"应用"
绿幕边缘有绿边/锯齿	溢出色未抑制、边缘平滑不足	调大"绿色溢出色抑制"与"边缘平滑度"，必要时加"边缘模糊"
LOGO 位置偏移异常	X/Y 偏移超过 100px 被截断	LOGO 偏移以视频左上角为基准，最大 100 像素，控制在范围内
预览卡顿/掉帧	RGA 合成带宽或 VOP 带宽不足	降低副源分辨率；避免 Port0 4 层叠加同时开绿幕+LOGO+画中画；确认输入分辨率与帧率匹配
切换 UVC 分辨率后无变化	需重启生效	UVC 分辨率（2160P/1080P）切换后需重启设备方可生效
花屏/半帧错乱	非原子提交的中间态	确认驱动走原子模式设置（drm_atomic_commit）；避免直接写 fb 绕过 KMS

八、要点回顾

DRM 是 RK3528 的显示基石 ：取代 FBDEV，用 KMS 五大对象（Framebuffer→Plane→CRTC→Encoder→Connector）把"多图层合成 + 时序扫描 + 接口输出"统一调度，设备节点 /dev/dri/card0，用户层经 libdrm 控制。
RK3528 显示硬件是 VOP2：单 VOP 多 VP，HDMI 固定绑 VP0（最大 4K），支持逐像素 alpha、Porter-Duff、色键、旋转/镜像、4 层叠加；HDMI 2.0b 输出 1080P@60 毫无压力。
RGA + DRM 分工明确：RGA 当"合成车间"，把 UVC/NDI/NET 多源 + 叠加/绿幕/LOGO/镜像旋转合成统一帧；DRM 当"送显调度"，用原子提交 + VBLANK 页翻转把帧稳稳送到 HDMI，且无撕裂、无花屏。
预览即推流同源：RGA 合成帧经 DMA-BUF 同时喂给 HDMI 预览与 MPP 编码，保证本地电视看到的就是推流出去的画面。
说明书对应点：视频输出源选择（信号配置）、镜像/旋转（高级编码）、视频叠加 Mode1~5、绿幕、LOGO（特效配置）、HDMI 接入状态（系统状态）------每一项都能在 DRM/RGA 框架里找到对应的技术落点。
