光模块与跳线

适用场景:服务器网卡 ↔ 交换机,使用双芯 LC 光纤跳线

目的:快速理解 TX/RX、双芯跳线极性,以及现场排查方法。

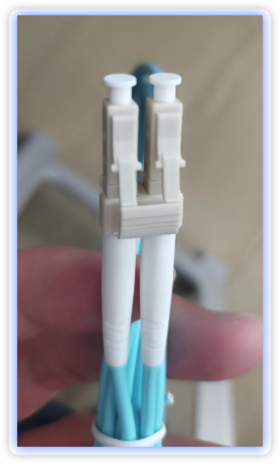

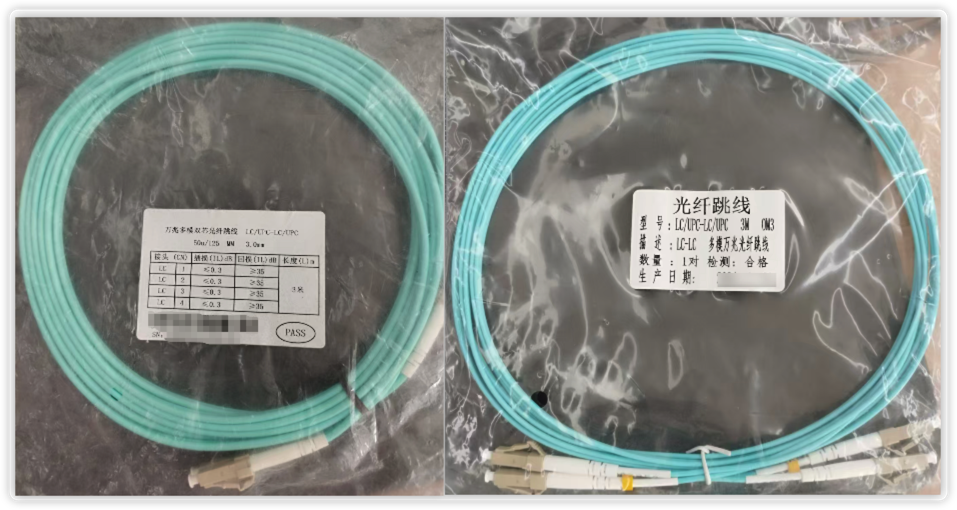

1. 双芯 LC 光纤跳线是什么?

双芯 LC 光纤跳线由两根光纤组成,两端通常各有一个并排的 LC 插头。常见用途是连接服务器网卡上的光模块与交换机上的光模块。

2. TX 和 RX 分别是什么?

  • TX(Transmit):发送端,负责把本端的光信号发送出去。
  • RX(Receive):接收端,负责接收对端发来的光信号。

双纤光模块通常使用一根光纤发送、另一根光纤接收,因此两根光纤共同完成双向通信。


3. 服务器与交换机之间如何连接?

正确的信号对应关系是:

服务器网卡光模块 交换机光模块
TX(发送) RX(接收)
RX(接收) TX(发送)

也就是:

text 复制代码
服务器 TX  ───────────────>  交换机 RX
服务器 RX  <───────────────  交换机 TX

关键原则:TX 必须对应对端的 RX;RX 必须对应对端的 TX。

不要简单地认为 LC 接头左边永远是 TX、右边永远是 RX。左右位置取决于光模块的实际标识、插口方向和跳线的极性。


4. 跳线本身能区分 TX/RX 吗?

通常不能直接区分。

  • 如果两根光纤颜色相同、没有编号或标签,单看外观无法判断哪根是 TX 或 RX。
  • 跳线是无源介质,某一芯并不会天然固定为发送或接收。
  • 实际收发方向由两端光模块的 TX/RX 端口定义,以及跳线两端的极性连接方式共同决定。
  • 颜色、位置或线缆外观只能用于区分两根光纤,不能单独作为 TX/RX 的可靠依据。

可以临时将两根光纤称为 A 芯 和 B 芯,方便记录连接关系:

text 复制代码
A 芯:服务器 TX  →  交换机 RX
B 芯:服务器 RX  ←  交换机 TX

A、B 只是人为编号,不代表固定的发送或接收方向。

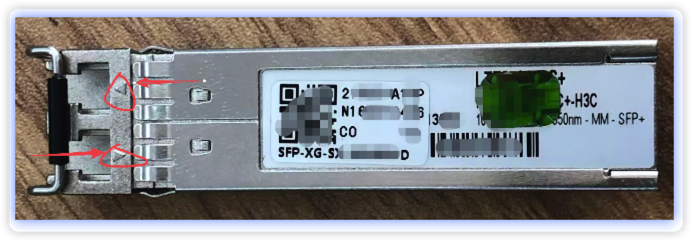

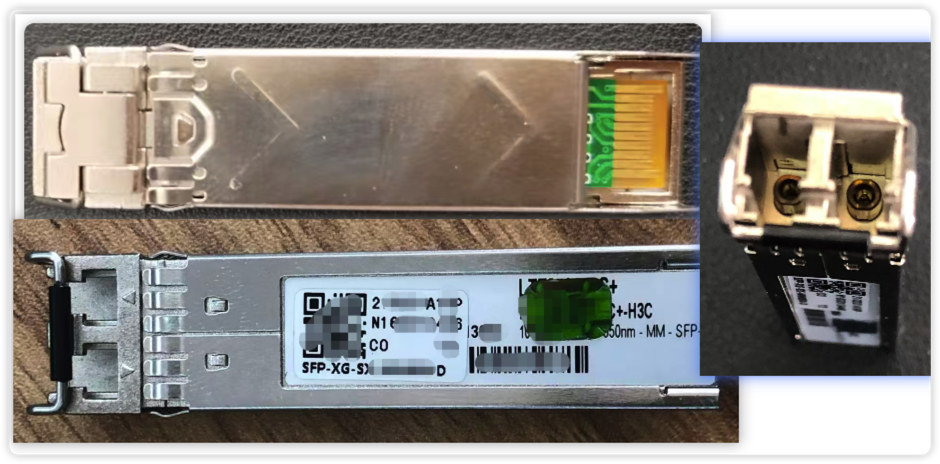

5. 如何看光模块上的三角形或箭头?

不同厂商的图标可能存在差异。三角形或箭头可能用于表示光信号方向,但不要只凭图形朝向就认定 TX 或 RX。

建议按以下顺序确认:

  1. 查看光模块外壳上的 TX、RX 标识。
  2. 查看对应品牌和型号的产品说明书或端口示意图。
  3. 如果标识不清楚,拍摄光模块插口和标签的清晰照片,再结合型号确认。
  4. 不确定时不要凭左右位置或三角形方向猜测。

6. 现场安装与故障排查

安装前检查

  • 确认服务器网卡和交换机光模块的速率、波长、单模/多模类型及接口规格匹配。
  • 检查 LC 接头和光模块接口是否清洁、完好。
  • 插入接头时确认卡扣锁定,不要用力拉扯或过度弯折光纤。
  • 不要直视光模块或光纤端面,即使看不到光,也可能存在不可见的激光辐射。

链路不通时

  1. 查看服务器网卡和交换机端口的 Link 状态、速率及错误信息。
  2. 确认光模块兼容性、端口是否启用,以及两端速率配置是否一致。
  3. 检查光纤接头是否插牢、端面是否清洁,光纤是否损坏或弯折过度。
  4. 在已确认设备规格匹配、操作安全的前提下,可以只在一端将 LC 双芯的两个插头互换位置,再观察 Link 状态是否恢复。
  5. 如果仍不通,进一步检查光模块收发光功率、光纤链路和设备日志;必要时使用光功率计或专业测试工具。

提醒:交换两芯只是排查极性的一种方法,并不能解决光模块不兼容、光纤损坏、端口配置错误等所有问题。


7. 快速记忆

  • TX = 发送;RX = 接收。
  • 本端 TX → 对端 RX;本端 RX ← 对端 TX。
  • 双芯 LC 跳线的两根光纤通常没有天然固定的 TX/RX 身份。
  • 不要单凭颜色、左右位置或三角形方向判断收发。
  • 链路不通时,先检查规格、端口状态和接头,再考虑交换一端的两芯。
  • 不要直视光模块或光纤端面。
