双根线到 单根线串差模电感可行吗？
在电源滤波器设计过程中，不少工程师会产生这样的设想：将火线、零线回路各配一只差模电感，就可以考虑将二者合成单电感，只放置在火线或者零线其中一条线路上。该方案能够减少器件数量，节约物料成本与 PCB 布板面积，看似是极具吸引力的优化手段，但在实际工程应用中，这看似简易的改动，实则潜藏着容易被忽略的设计隐患。

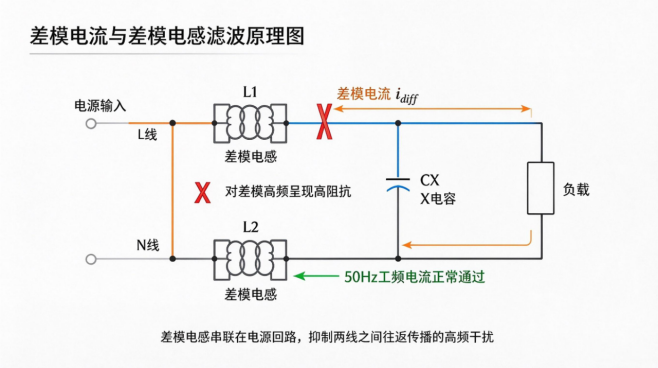

一、先搞懂： 差模电感，到底抑制哪类干扰？
要回答这个问题，需先区分差模电流与共模电流。市电插座包含火线（火线（L线））与零线（N 线），设备正常运行时，电流经由火线流入、零线回流，该往返电流即为差模电流；设备工作产生的高频干扰信号，也会随差模电流在两线之间传输。
差模电感的作用，便是抑制此类在两线间往返传播的高频干扰。该器件串联于电源线中，对高频差模信号呈现高阻抗，从而阻隔高频干扰，同时不会阻碍 50Hz 工频电正常传输。

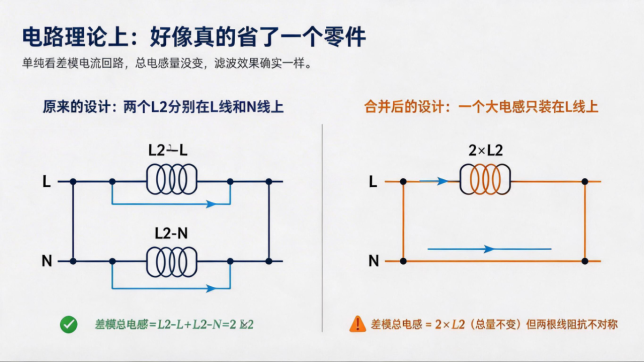

二、纸面推演：电路角度看 ， 好像真可行
回到最开始的问题：两个L2差模电感，能不能合成一个大电感，只装在火线（L线）上？
如果单纯从差模电流的回路来看------答案还真的是"可以"。因为差模电流是一个闭合回路：从火线（L线）进去，经过负载，再从零线（N线）回来。只要这个回路里的总电感量不变，不管电感是装在火线（L线）上、零线（N线）上，还是两边各装一半，对差模滤波效果来说确实是一样的。

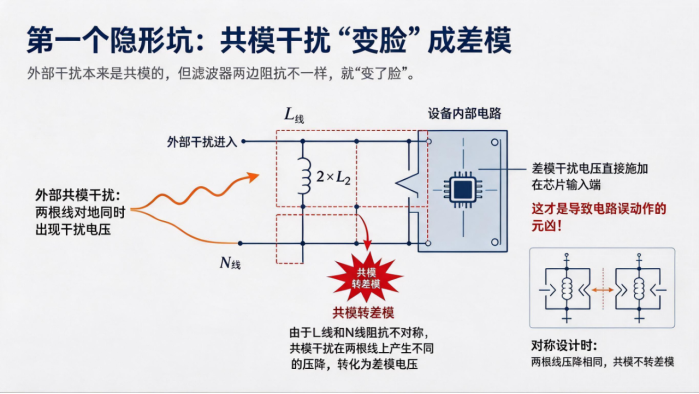

三、第一个隐形坑：共模干扰悄悄"变脸"
然而，若将外部干扰经由电源线侵入设备的工况纳入考量，设计隐患便会显现。
实际环境中充斥着空间电磁干扰，这类干扰会同步耦合至火线与零线，该两线对地同步产生的干扰信号即为共模干扰。常规设计中，共模干扰依靠共模电感进行抑制。倘若仅在单根线路布设差模电感，将造成火线与零线回路阻抗不一致。
此时原本对称的共模干扰信号，经过滤波器网络后，会因两线路阻抗差异形成不等压降，进而转换为差模电压。差模电压极易引发芯片异常、电路死机等故障。相当于在抑制原有差模干扰的同时，共模干扰发生模态转换，衍生出新的差模干扰，从另一路径侵入电路系统。

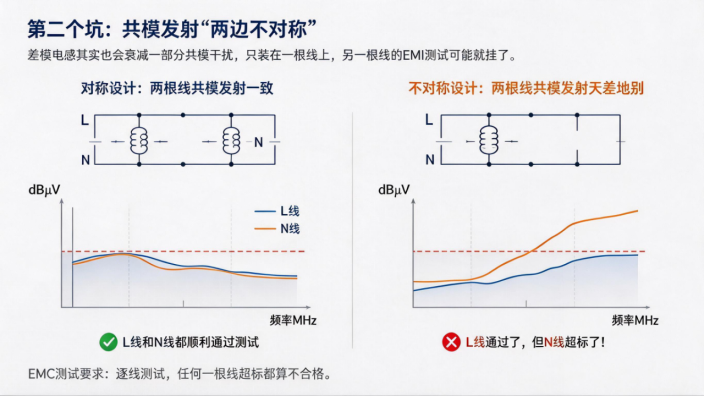

四、第二个坑：EMC测试"一边过一边挂"
还有一个容易被忽略的点：差模电感其实对共模干扰也有一定的衰减作用。毕竟，它本质上就是一串绕在磁芯上的线圈，对任何流过它的高频电流都会有阻抗。
如果你把两个差模电感合并成一个，只装在火线上------那么火线上的共模干扰被衰减了，零线上的共模干扰却几乎没有被衰减。这就导致一个很尴尬的结果：做EMC传导发射测试的时候，测火线可能合格，测零线就超标了。而EMC测试的规矩是"逐线测试，任何一根线超标都算不合格"。
结语：EMC设计的"对称美学"
回到最开始的问题：两个L2差模电感能不能合并成一个装在火线（L线）上？

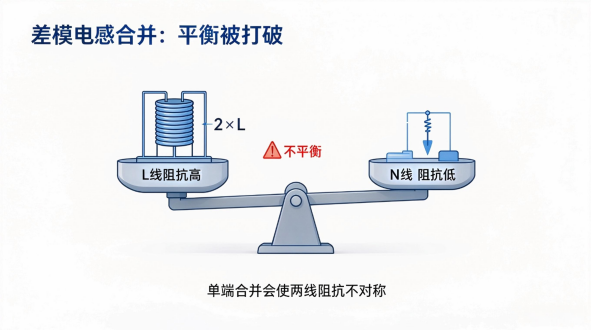

答案是"不能"；这里要特别区分两种"合并":同一条线路上靠的较近的两个串联差模电感，这种情况下就可以考虑将其合并为一个更大感量的差模电感,因为它们本来就在同一 条路径上,合并后总电感量不变,滤波效果也不变｡但分处在火线（L线）和零线（N线）两条不同路 径上电感滤波性质不同，他们分别在各自的路径上单独进行滤波，共同维持着整个滤波电路 的对称性------不仅差模路径要对称，共模路径也要对称。省一个电感的成本，可能换来的是整机EMC测试不过、重新改板、延误量产时间的代价，这笔账怎么算都不划算。
做EMC，很多时候不是"理论上可行就行"，而是"实际测试能过才算数"。这大概就是电磁兼容这门学科最迷人、也最让人头疼的地方吧。
