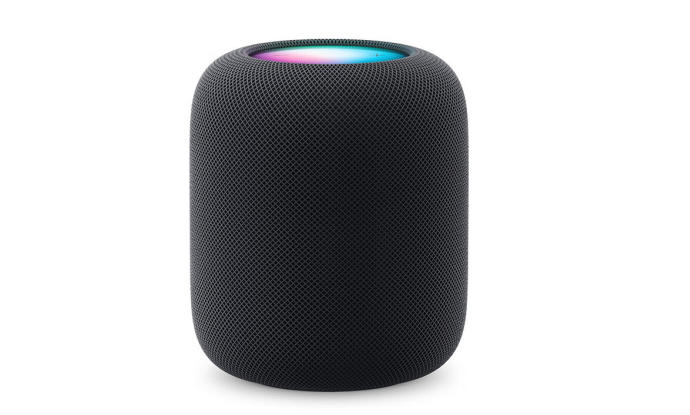

某款多功能蓝牙音箱在CE认证测试中暴露严重缺陷：蓝牙模式下充电时，空气放电±8KV即触发复位。深圳市阿赛姆电子2025年11月发布的整改案例显示，此类问题在消费类音频产品中发生率超过30%。
一、故障现象定位
测试环境依据IEC 61000-4-2标准执行。设备在接触放电模式下工作正常，空气放电时异常，表明干扰通过空间辐射耦合至敏感电路。进一步排查确认，仅USB充电线连接状态下可复现故障，且现象模拟电池插拔断电状态，最终锁定干扰路径为电源管理单元。
二、分阶段整改实施
第一阶段：输入端防护强化 在AUX信号线串联磁珠（ASIM型号CVB1005C152T），同时对地并联ESD器件（ASIM型号CV0402VT6201T）。磁珠在100MHz时阻抗达1500Ω，有效阻断高频干扰传导；TVS二极管响应时间小于1ps，可将静电钳位至安全电压。测试后现象改善但未根除。
第二阶段：电源链路系统性防护 核心措施聚焦于MCU供电与USB接口：
-
MCU VCC对地并联同型号TVS器件，并串联磁珠（ASIM型号CVB1608E152T），1608封装在同等条件下比1005封装承受电流提升40%
-
USB充电口对地并联CV0402VT6201T，该器件工作电压6V、击穿电压6.5V，契合5V充电电路保护需求
整改后重新进行空气±8KV放电，连续测试10次，样机未出现复位、断连等异常。
三、器件选型技术要点
-
磁珠参数匹配：需根据干扰频率选择自谐振点，CVB系列在30MHz-300MHz范围呈现高阻抗特性
-
TVS容量计算：按IEC标准，8KV空气放电等价电荷量约30nC，器件需承受峰值电流30A以上
-
布局优先级：防护器件距受保护引脚走线应小于5mm，寄生电感控制在2nH以内
四、第三方服务价值
阿赛姆电子配备的EMC实验室具备完整的静电测试设备，其2025年服务数据显示，消费电子整改周期平均压缩至7个工作日。该案例从问题诊断到方案验证耗时3天，关键在于实验室储备了200余种标准测试器件，可现场快速替换验证。
