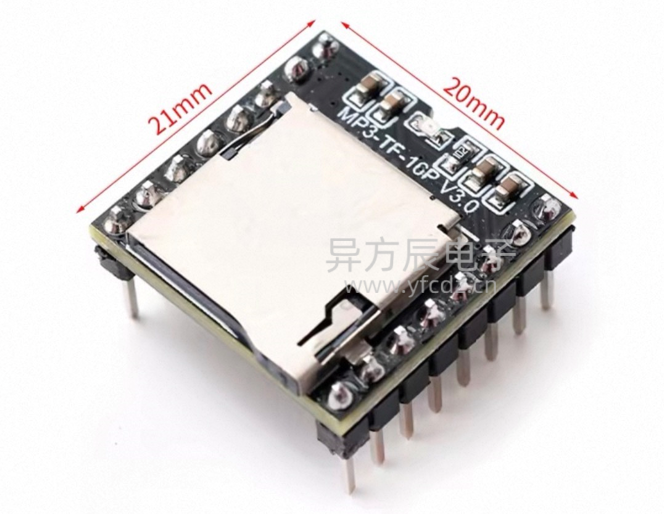

一、模块介绍

MP3-TF-16P是一款提供串口控制的音频播放模块，内部集成音频解码、TF卡文件系统、DAC输出和功率放大。使用时，单片机只需要通过UART发送指令，就可以完成指定歌曲播放、暂停、上一曲/下一曲、音量调节、循环播放和广告插播等功能。

以下是模块的参数：

|------|--------------------------|
| 型号 | MP3-TF-16P/DFPlayer Mini |
| 工作电压 | DC 3.3~5V |
| 通信接口 | UART串口 |
| 存储介质 | TF卡 |
| 音频格式 | MP3、WAV |
| 典型用途 | 语音提示、报警播报、音乐播放 |
| 开发特点 | 指令控制，不需要单片机解码音频 |

二、模块原理

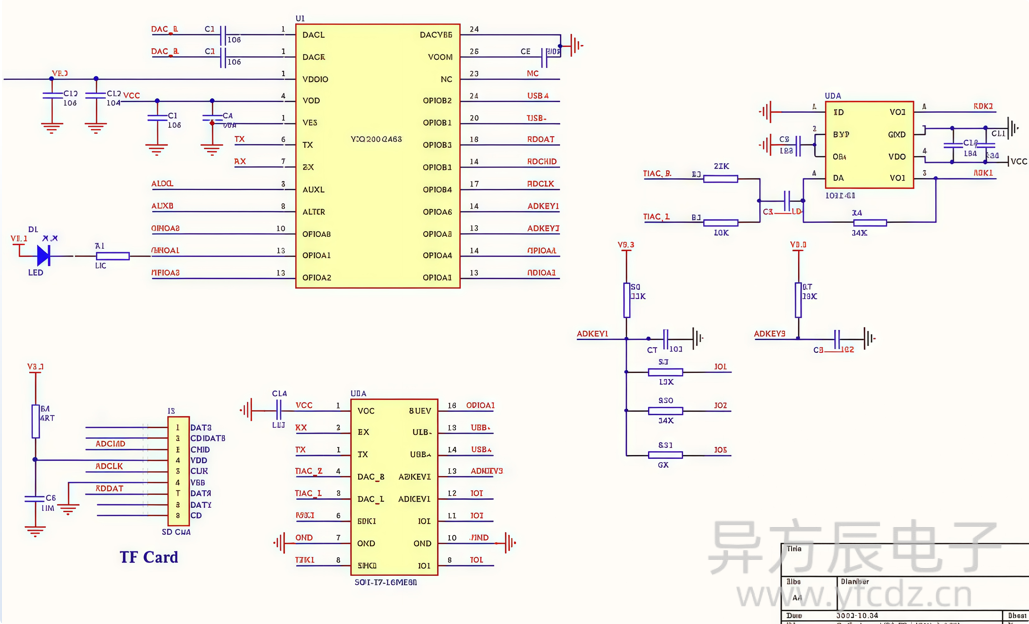

1.原理图

MP3播放器模块的本质是一个"音频文件播放系统"。TF卡或U盘中的压缩音频文件先被模块读取，再由内部DSP完成硬解码，随后通过DAC转换成模拟音频信号。若使用喇叭输出，模拟信号再经过板载8002功放放大，最终驱动小功率喇叭发声。

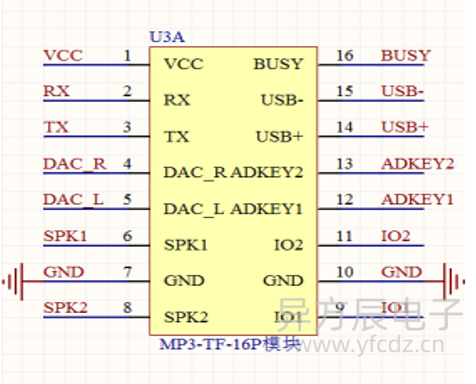

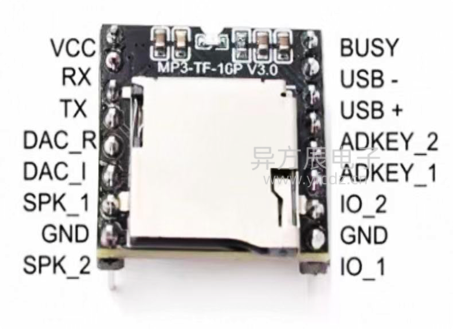

以下是引脚描述：

|----|--------|---------|
| 编号 | 引脚 | 描述 |
| 1 | VCC | 3.3-5V |
| 2 | RX | 串行数据输入 |
| 3 | TX | 串行数据输出 |
| 4 | DAC_R | 音频输出右声道 |
| 5 | DAC_L | 音频输出左声道 |
| 6 | SPK2 | 喇叭+ |
| 7 | GND | 地 |
| 8 | SPK1 | 喇叭- |
| 9 | IO1 | 触发口1 |
| 10 | GND | 地 |
| 11 | IO2 | 触发口2 |
| 12 | ADKEY1 | AD口1 |
| 13 | ADKEY2 | AD口2 |
| 14 | USB+ | USB+DP |
| 15 | USB- | USB-DM |
| 16 | BUSY | 播放提示 |

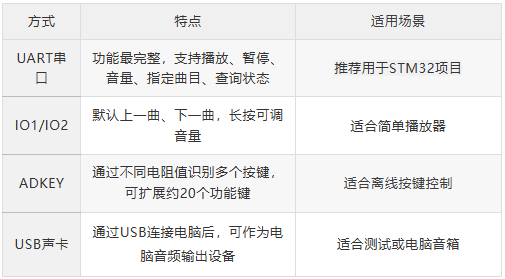

三、模块控制方式

MP3播放模块支持三类控制方式：串口控制、IO触发和AD按键。实际嵌入式项目中，最常用的是UART串口控制，因为它能实现最完整的播放控制和状态查询。

四、串口通信协议

模块默认串口波特率为9600bps，TTL电平。完整指令帧由起始位、版本、长度、命令、反馈位、参数、校验和、结束位组成。工程中建议使用带校验的完整指令，提高通信稳定性。

播放第1首：

7E FF 06 03 00 00 01 FE F7 EF

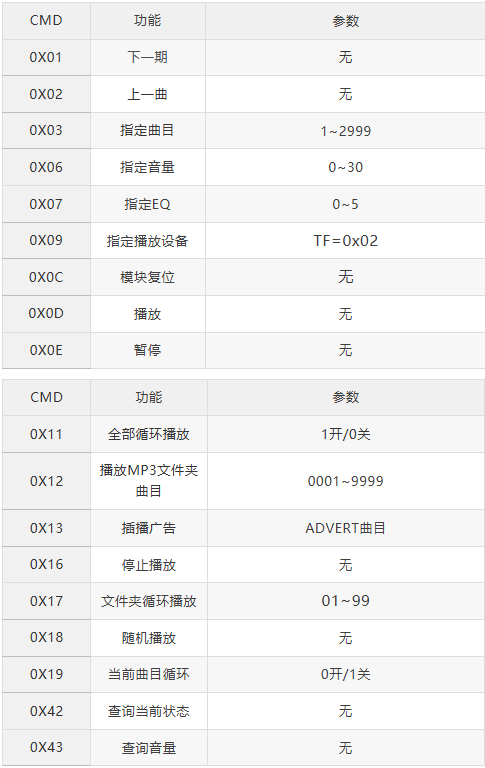

常用串口指令：

下表列出STM32项目中最常用的控制指令。发送时只需要改变CMD和参数DH/DL，再重新计算校验和。

五、程序设计

1.使用STM32F103C8T6控制MP3模块进行音乐播放、切换、调节音量等

2.将当前状态音量等在OLED上显示

|----------|------|
| MP3_RX | PA2 |
| MP3_TX | PA3 |
| OLED_SCL | PB8 |
| OLED_SDA | PB9 |
| 调试 | 串口1 |
| 按键1 | PB12 |
| 按键2 | PB13 |
| 按键3 | PB14 |
| 按键4 | PB15 |

main.c文件

cpp 复制代码
#include "stm32f10x.h"
#include "usart.h"
#include "delay.h"
#include "oled.h"
#include "key.h"
#include "usart2.h"
#include "TIM2.h"

/*****************辰哥单片机设计******************
			STM32
 * 项目		:  MP3播放器模块实验
 * 版本		:  V1.0
 * 日期		:  2026.7.28
 * MCU		:  STM32F103C8T6
 * 接口		:  串口2
 * IP账号	:  辰哥单片机设计（同BILIBILI|抖音|快手|小红书|CSDN|公众号|视频号等）
 * 作者		:  辰哥
 * 工作室	:  异方辰电子工作室
 * 官方网站	:  www.yfcdz.cn

**********************BEGIN***********************/


#define KEY_1		1
#define KEY_2		2
#define KEY_3		3
#define KEY_4		4

uint8_t play_flag = 0;
uint8_t volume = 15;
uint8_t volume_update=0;


int main(void)
{

  SystemInit();
	delay_init(72);
  Key_Init();
	USART1_Config();
  USART2_Config();
  OLED_Init();
  MP3_SendCmd(0x06,volume,0);
	OLED_Clear();
  delay_ms(1000);
	TIM2_Init(72-1,1000-1);
	OLED_ShowNum(48,16,volume,2,16,1);

 while(1)
{
if(play_flag)
	{                      //播放中
		  OLED_ShowChinese(0,0,0,16,1);
			OLED_ShowChinese(16,0,1,16,1);
			OLED_ShowChinese(32,0,4,16,1);
	}

else{                    //暂停中
			OLED_ShowChinese(0,0,2,16,1);
			OLED_ShowChinese(16,0,3,16,1);
			OLED_ShowChinese(32,0,4,16,1);
	}                        //音量：
			OLED_ShowChinese(0,16,5,16,1);
			OLED_ShowChinese(16,16,6,16,1);
	    OLED_ShowChar(32,16,':',16,1);

    if(volume_update)
    {
        OLED_ShowNum(48,16,volume,2,16,1);
        volume_update=0;
    }

    if(KeyNum)
    {
        switch(KeyNum)
        {
        case KEY_1:
            if(play_flag==0)
            {
                play_flag=1;
                MP3_SendCmd(0x0D,0,0);//播放
            }
            else
            {
                play_flag=0;
                MP3_SendCmd(0x0E,0,0);//暂停
            }

            break;

        case KEY_2:
				{

         if(volume >= 30)
					{
							volume = 0;
					}
else
					{
							volume++;
					}

MP3_SendCmd(0x06,volume,0);//设置音量
					delay_ms(200);
          volume_update=1;
				}
           break;

				 case KEY_3:

            MP3_SendCmd(0x01,0,0);//下一曲
            break;
        case KEY_4:
            MP3_SendCmd(0x02,0,0);//上一曲
            break;
         }
        KeyNum=0;
    }


  }
}

usart2.h文件

cpp 复制代码
#ifndef __USART2_H
#define __USART2_H

#include "stm32f10x.h"

/*****************辰哥单片机设计******************
			STM32
 * 项目		:  MP3播放器模块实验
 * 版本		:  V1.0
 * 日期		:  2026.7.28
 * MCU		:  STM32F103C8T6
 * 接口		:  串口2
 * IP账号	:  辰哥单片机设计（同BILIBILI|抖音|快手|小红书|CSDN|公众号|视频号等）
 * 作者		:  辰哥
 * 工作室	:  异方辰电子工作室
 * 官方网站	:  www.yfcdz.cn

**********************BEGIN***********************/

void USART2_Config(void);
void USART2_SendByte(uint8_t data);
void USART2_SendArray(uint8_t *buf,uint16_t len);
void MP3_SendCmd(uint8_t cmd,uint16_t param,uint8_t feedback);

#endif

usart2.c文件

cpp 复制代码
#include "usart2.h"

/*****************辰哥单片机设计******************
			STM32
 * 项目		:  MP3播放器模块实验
 * 版本		:  V1.0
 * 日期		:  2026.7.28
 * MCU		:  STM32F103C8T6
 * 接口		:  串口2
 * IP账号	:  辰哥单片机设计（同BILIBILI|抖音|快手|小红书|CSDN|公众号|视频号等）
 * 作者		:  辰哥
 * 工作室	:  异方辰电子工作室
 * 官方网站	:  www.yfcdz.cn

**********************BEGIN***********************/

/**
 * @brief USART2初始化
 * @note
 * TX: PA2
 * RX: PA3
 * 波特率:9600
 */
void USART2_Config(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;

//开启GPIOA、AFIO、USART2时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_AFIO, ENABLE);
RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);

USART_DeInit(USART2);

//USART2_TX PA2 复用推挽输出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&GPIO_InitStructure);

//USART2_RX PA3 浮空输入
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(GPIOA,&GPIO_InitStructure);

//USART参数配置
	USART_InitStructure.USART_BaudRate = 9600;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	USART_InitStructure.USART_Parity = USART_Parity_No;
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode = USART_Mode_Tx;

USART_Init(USART2,&USART_InitStructure);

//使能USART2
USART_Cmd(USART2,ENABLE);
}


/**
 * @brief USART2发送一个字节
 */
void USART2_SendByte(uint8_t data)
{
//等待发送缓冲空
while(USART_GetFlagStatus(USART2,USART_FLAG_TXE)==RESET);
  //写入数据
USART_SendData(USART2,data);
 //等待发送完成
while(USART_GetFlagStatus(USART2,USART_FLAG_TC)==RESET);
}


/**
 * @brief USART2发送数组
 */
void USART2_SendArray(uint8_t *buf,uint16_t len)
{
uint16_t i;

for(i=0;i<len;i++)
	{
//逐个发送：
USART2_SendByte(buf[i]);
	}
}


/**
 * @brief MP3发送控制指令
 *
 * 数据格式:
 *
 * 7E FF 06 CMD FEEDBACK PARAM_H PARAM_L CHK_H CHK_L EF
 *
 */
void MP3_SendCmd(uint8_t cmd,uint16_t param,uint8_t feedback)
{
uint8_t buf[10];//创建10字节数组
uint16_t checksum;
uint16_t sum;
uint8_t i;

	buf[0]=0x7E;//帧头
	buf[1]=0xFF;//版本
	buf[2]=0x06;//长度
	buf[3]=cmd; //功能
	buf[4]=feedback;//反馈
	buf[5]=param>>8;//参数高8位
	buf[6]=param;//参数低8位

	sum=0;
  //计算校验
for(i=1;i<=6;i++)
	{
		sum+=buf[i];
	}

	checksum=0-sum;

	buf[7]=checksum>>8;
	buf[8]=checksum;
	buf[9]=0xEF;

USART2_SendArray(buf,10);
}

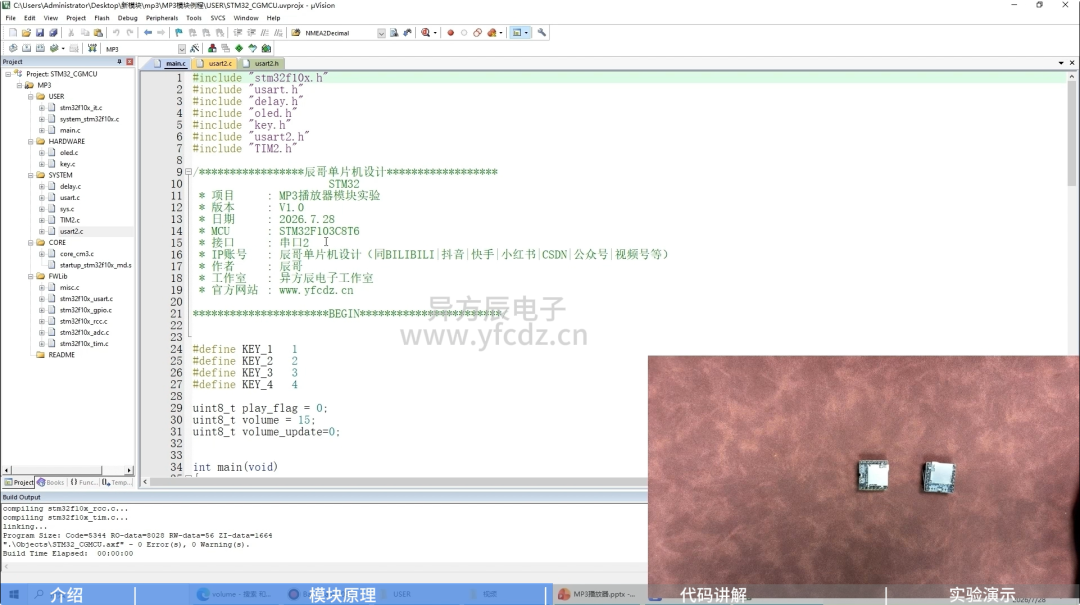

六、实验效果
