一、视图矩阵（将相机放置到原点）
在计算机图形学中，相机不仅有位置，还有自己的朝向。为了从相机的视角观察三维场景，我们需要将世界坐标系中的点转换到相机坐标系中。
这个过程叫作视图变换（View Transformation）。
视图变换可以分为两个部分：
- 旋转变换：将世界坐标系转换到相机坐标系的方向。
- 平移变换：将相机的位置移动到坐标原点。
在之前的文章里面，对于某一个点的旋转是不方便的，所以我们一般会将该点移动到原点，在进行旋转。

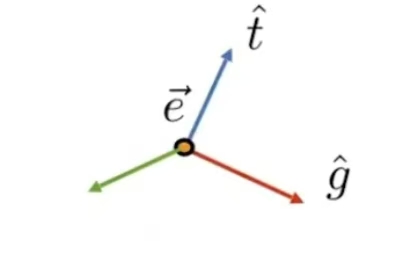

一、相机的四个基本符号
首先固定以下符号，避免混淆。
- e：相机在世界坐标系中的位置。
- g：相机的视线方向，从相机指向观察目标。
- t：相机的上方向参考向量。
- r：相机的右方向向量。
其中，e 决定相机的位置，而 g、t、r 用来确定相机的朝向。
假设相机位于：
e = (0, 0, 5)相机观察世界原点：
target = (0, 0, 0)那么，视线方向为：
g = target - e
= (0, 0, -5)对向量进行归一化，只保留方向：
g = normalize(target - e)
= (0, 0, -1)接下来，给出一个参考上方向：
t = (0, 1, 0)这个向量表示相机的上方大致朝向世界坐标系的 Y 轴正方向，这个 t 也就相当于固定了照相机的角度。
注意：初始的 t 不一定与 g 垂直，因此后面还需要修正。
二、通过叉乘计算相机的右方向
已知视线方向 g 和上方向参考向量 t，可以通过叉乘计算相机的右方向：
r = g × t叉乘顺序非常重要：
g × t = -(t × g)如果将顺序颠倒，结果方向就会相反。
设：
g = (gx, gy, gz)
t = (tx, ty, tz)那么叉乘公式为：
r = (
gy * tz - gz * ty,
gz * tx - gx * tz,
gx * ty - gy * tx
)代入前面的例子：
g = (0, 0, -1)
t = (0, 1, 0)计算得到：
r = g × t
= (1, 0, 0)因此，相机的右方向就是世界坐标系的 X 轴正方向。
接下来，重新计算上方向：
t = r × g这样可以让三个方向互相垂直。
实际计算时，应保证三个方向都是单位向量，并且两两正交。如果初始上方向与视线方向平行，叉乘会得到零向量，需要更换参考上方向。
最终得到三个相机方向：
r = 相机右方向
t = 相机上方向
-g = 相机后方向三、为什么相机的 Z 轴是 -g？

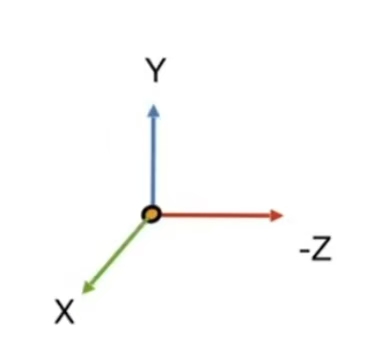

使用的相机坐标系约定中：
X 轴正方向：相机右方
Y 轴正方向：相机上方
Z 轴正方向：相机后方相机实际观察的方向是局部负 Z 轴方向。
但是，g 表示的是从相机指向目标的方向，也就是相机前方。
因此：
相机 Z 轴正方向 = -g这里的负号来自相机坐标系的约定，而不是叉乘运算本身。
如果其他图形系统采用相机朝正 Z 轴观察的约定，相关矩阵的符号也可能不同。因此，推导矩阵之前必须先明确坐标系约定。
四、根据相机的三个方向向量构造旋转矩阵
前面已经求出了相机的三个方向向量：
r = 相机右方向
t = 相机上方向
g = 相机视线方向由于使用相机朝局部负 Z 轴观察的约定，因此相机坐标系的三个正方向分别为：
X 轴： r
Y 轴： t
Z 轴：-g接下来，我们要根据这三个方向向量构造旋转矩阵。
1. 先构造世界坐标到相机坐标的矩阵
我们的目标是将世界坐标中的向量转换为相机坐标中的向量。
在列向量左乘的约定下，世界坐标中的向量可以写成：
v_world = (x, y, z)^T转换后的相机坐标为：
v_camera = R * v_world矩阵的每一行，决定了输入向量在相应相机坐标轴上的投影分量。
例如，相机坐标的 X 分量，就是世界空间向量在相机右方向 r 上的投影：
x_camera = dot(r, v_world)同理：
y_camera = dot(t, v_world)
z_camera = dot(-g, v_world)因此，世界坐标到相机坐标的旋转矩阵为：
R_world_to_camera =
[ rx ry rz ]
[ tx ty tz ]
[-gx -gy -gz ]这里，r、t 和 -g 分别构成矩阵的三行。
将矩阵乘法展开，就能得到：
x_camera = rx*x + ry*y + rz*z
y_camera = tx*x + ty*y + tz*z
z_camera = -gx*x - gy*y - gz*z这三个公式的含义非常直观：分别计算世界空间中的点在相机右方向、上方向和后方向上的坐标分量。
2. 再通过求逆得到相机到世界坐标的矩阵
如果已经知道世界坐标到相机坐标的矩阵：
v_camera = R_world_to_camera * v_world那么反过来，将相机坐标转换回世界坐标，就需要对矩阵求逆：
v_world = inverse(R_world_to_camera) * v_camera因此：
R_camera_to_world = inverse(R_world_to_camera)由于 r、t 和 -g 是互相正交的单位向量，旋转矩阵属于正交矩阵，所以满足：
inverse(R) = transpose(R)于是：
R_camera_to_world = transpose(R_world_to_camera)展开后得到：
R_camera_to_world =
[ rx tx -gx ]
[ ry ty -gy ]
[ rz tz -gz ]这就是相机坐标到世界坐标的旋转矩阵。
需要注意：这里不是随意交换矩阵元素，而是利用正交矩阵的性质，将矩阵求逆转换成矩阵转置。
总结一下：
世界坐标 -> 相机坐标：
R_world_to_camera =
[ rx ry rz ]
[ tx ty tz ]
[-gx -gy -gz ]
相机坐标 -> 世界坐标：
R_camera_to_world =
[ rx tx -gx ]
[ ry ty -gy ]
[ rz tz -gz ]两者互为逆矩阵。由于旋转矩阵是正交矩阵，因此它们也互为转置矩阵。
二、投影
在三维图形学中，我们通常在三维世界中定义物体，但最终需要将它们显示在二维屏幕上。因此，我们需要将三维空间中的点映射到一个用于显示的投影平面上，这个过程称为投影（Projection）。
常见的投影方式有两种：
- 正交投影（Orthographic Projection）：投影线彼此平行。
- 透视投影（Perspective Projection）：投影线汇聚于同一个投影中心，具有近大远小的效果。
一、正交投影
正交投影的核心特点是：物体的投影大小不会因为它距离相机的远近而发生变化。
例如，一个长度为 2 的立方体，无论放在相机前方较近的位置，还是较远的位置，只要没有进行其他缩放，它在投影平面上的大小就不会因为距离变化而改变。
正交投影可以理解为：从三维空间中沿着固定方向发出一组互相平行的投影线，将物体投射到投影平面上。
为了便于计算，我们通常先确定一个长方体作为观察范围。这个长方体由以下六个边界确定：
- 左边界：l
- 右边界：r
- 下边界：b
- 上边界：t
- 近裁剪面距离：n
- 远裁剪面距离：f
这里采用常见的相机约定：相机朝局部 -Z 方向观察，因此近裁剪面和远裁剪面的相机空间坐标分别为 z = -n 和 z = -f，其中 n、f 都是正数，且 f > n。
我们希望将这个观察长方体变换到一个标准立方体中，也就是规范设备坐标（NDC）所使用的范围：
- x 方向：-1, 1
- y 方向：-1, 1
- z 方向：-1, 1
这个过程就是正交投影矩阵要完成的工作。
一、正交投影的变换过程
将观察长方体映射到标准立方体，可以拆分为两个步骤：
- 平移：将观察长方体的中心移动到原点。
- 缩放：将平移后的长方体缩放到 -1, 1 范围内。
这样做的好处是，可以将一个复杂的空间映射问题拆解成我们熟悉的平移和缩放变换。
1. 平移变换
观察长方体在 x、y 方向的中心坐标分别为：
center_x = (l + r) / 2
center_y = (b + t) / 2由于相机空间中的 z 范围是 -f, -n，因此长方体在 z 方向的中心坐标为：
center_z = (-f + (-n)) / 2
= -(f + n) / 2为了将长方体中心移动到原点，需要沿三个方向分别平移：
x: -(l + r) / 2
y: -(b + t) / 2
z: (f + n) / 2采用列向量左乘的约定，平移矩阵为：
T =
[ 1 0 0 -(l+r)/2 ]
[ 0 1 0 -(b+t)/2 ]
[ 0 0 1 (f+n)/2 ]
[ 0 0 0 1 ]经过这一步，观察长方体的中心就移动到了原点。
此时，各轴方向的坐标范围变为：
x: [-(r-l)/2, (r-l)/2]
y: [-(t-b)/2, (t-b)/2]
z: [-(f-n)/2, (f-n)/2]2. 缩放变换
平移完成后，我们还需要将长方体的三个方向分别缩放，使每个方向的范围都变成 -1, 1。
对于 x 方向，平移后的范围是：
[-(r-l)/2, (r-l)/2]要将这个范围映射到 -1, 1，需要乘以：
scale_x = 2 / (r-l)同理，y 方向的缩放系数为：
scale_y = 2 / (t-b)z 方向稍有不同。由于我们采用相机朝 -Z 方向观察的约定，并希望近裁剪面 z = -n 映射到 -1、远裁剪面 z = -f 映射到 1，因此 z 方向需要进行反向缩放：
scale_z = -2 / (f-n)于是，缩放矩阵为：
S =
[ 2/(r-l) 0 0 0 ]
[ 0 2/(t-b) 0 0 ]
[ 0 0 -2/(f-n) 0 ]
[ 0 0 0 1 ]注意：z 方向出现负号，并不是所有正交投影都必然如此，而是由这里采用的相机坐标约定和深度映射方向决定的。
二、推导正交投影矩阵
现在我们已经得到了两个变换矩阵：
- T：将观察长方体的中心平移到原点。
- S：将平移后的长方体缩放到标准立方体。
由于使用列向量左乘，矩阵乘法的顺序与实际执行顺序相反：先执行平移，再执行缩放，因此总变换矩阵为：
M_ortho = S * T将两个矩阵相乘，可以得到：
M_ortho =
[ 2/(r-l) 0 0 -(r+l)/(r-l) ]
[ 0 2/(t-b) 0 -(t+b)/(t-b) ]
[ 0 0 -2/(f-n) -(f+n)/(f-n) ]
[ 0 0 0 1 ]这就是在上述坐标约定下的正交投影矩阵。
它将相机空间中指定的观察长方体映射到标准立方体，使三个方向的坐标都落入 -1, 1 范围。
需要注意，正交投影矩阵的作用是将观察范围映射到标准立方体，并不意味着所有位于长方体之外的物体都会自动被删除。实际渲染时，超出裁剪范围的部分还需要由图形管线进行裁剪。
二、透视投影
在三维图形学中，我们需要将三维世界中的物体映射到二维屏幕上。上一节介绍的正交投影，可以将观察范围映射到标准立方体，但它有一个明显的特点：物体不会因为距离相机更远而自然变小。
而在现实世界中，我们通常会观察到近大远小的现象。例如：
- 近处的汽车看起来比较大，远处的汽车看起来比较小。
- 铁轨两侧的边缘会随着距离增加逐渐靠近。
- 同样大小的物体，距离相机越远，在视野中通常占据越小的范围。
为了模拟这种视觉效果，我们需要使用透视投影（Perspective Projection）。
透视投影的核心思想是：将三维空间中的点沿着经过相机投影中心的射线，映射到投影平面上。
与正交投影不同，透视投影的投影线并不是互相平行的，而是汇聚于同一个投影中心，因此能够产生近大远小的效果。
一、透视投影的基本原理
其实，透视投影的原理并不复杂，可以想象一下：同样大小的东西，离我们越远，看起来就越小。
比如，站在铁轨上往远处看，两条铁轨好像慢慢靠到了一起。实际上，铁轨并没有变窄，只是因为距离越来越远，它们在我们眼中占据的范围越来越小。
在计算机图形学中，也是同样的道理。
我们先看相机坐标系中的一个点：
P = (x, y, z)在 GAMES101 中，我们约定相机朝着 -Z 方向看，所以物体在相机前方时，z 通常是负数。
假设我们在相机前方放了一块投影平面，位置是：
z = -n现在，想象从相机原点出发，穿过点 P，继续延伸这条线，直到它碰到投影平面。碰到的位置，就是点 P 的投影位置。
根据相似三角形，可以得到：
x_projected = n * x / (-z)
y_projected = n * y / (-z)这两个公式看起来有点绕，其实只需要抓住一点：投影后的坐标，要除以点距离相机的深度。
举个例子，假设投影平面距离相机 1 个单位，两个点的 x 坐标都是 2，只是距离相机的远近不同。
近处的点：
x = 2
z = -2
x_projected = 1 * 2 / 2 = 1远处的点：
x = 2
z = -4
x_projected = 1 * 2 / 4 = 0.5可以看到，两个点原本的 x 坐标相同，但远处的点投影后，x 坐标只有近处点的一半。
这就是因为距离越远，除数越大，最终得到的投影坐标就越小。
对于物体来说，它的各个点都会受到这种深度缩放的影响，所以距离相机越远，投影到屏幕上的大小通常也就越小。
这就是透视投影产生近大远小效果的原因。
我们可以将透视投影理解为两个步骤：
- 将透视投影的视锥体变换为一个长方体。
- 再使用正交投影，将这个长方体映射到标准立方体。
一、构建矩阵，转化为长方形

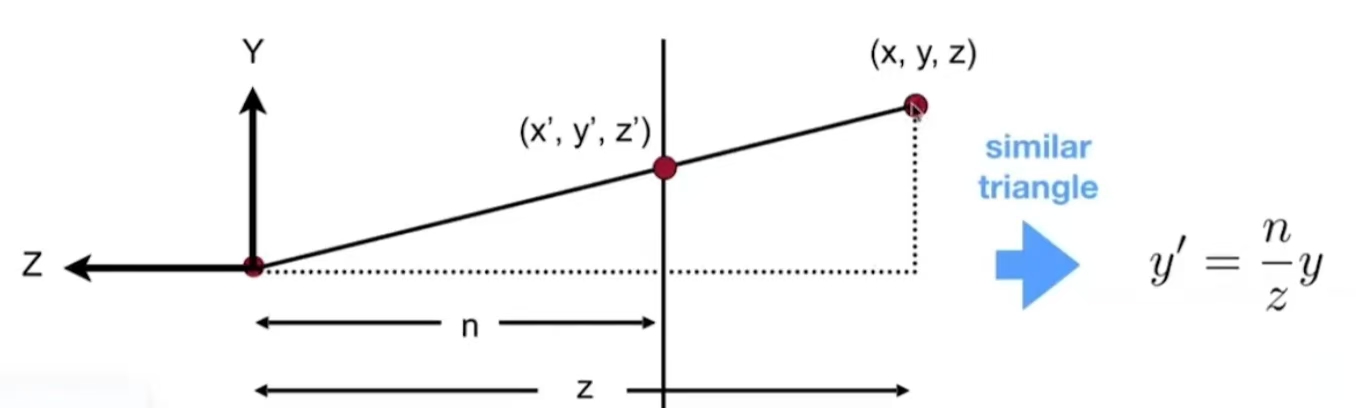

n面为近裁剪面，z面为远裁剪面，n到z的对方也就是相机可以看到的范围，我们首先就要将这个棱台压缩到长方体，根据相似三角形性质，所以每一个点的x，y都可以使用x' ，y'来表示。
x' = (n / z) * x
y' = (n / z) * y
当投影平面距离 n 固定时，投影坐标与深度 z 成反比。
-
当 z 较小时，n / z 较大，投影后的坐标偏移更大。
-
当 z 较大时，n / z 较小，投影后的坐标偏移更小。
这里要注意，压缩后的x和y可以通过最近面的相似三角形性质来推导出来，除了近裁剪面和远裁剪面的z是不变的，中间的z坐标是会随着距离的增加而受到不同程度的压缩，是无法通过相似三角形表示出来的。
因此，同样大小的物体距离相机越远，投影到屏幕上的尺寸就越小，这就是透视投影中的近大远小现象。

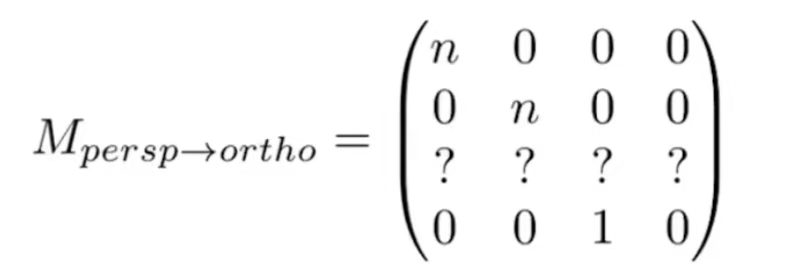

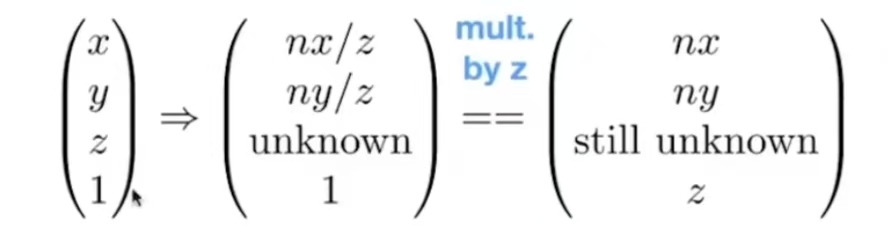

也就是说某一个点（x，y，z，1）要应用某一个矩阵后要变成（nx，ny，unknown（不知道），z）的形式，所以我们就可以先推出来矩阵的大概为：
因为z坐标是不知道的，所以第三行的值暂时无法推导出来。
这个时候可以利用到近裁剪面和远裁剪面上面的点的z坐标是不会发生变化的。

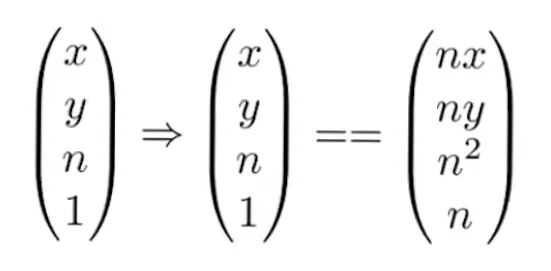

也就是近裁剪面上点（x，y，n，1）的值经过经过矩阵变化后为（nx，ny，
n²，n）

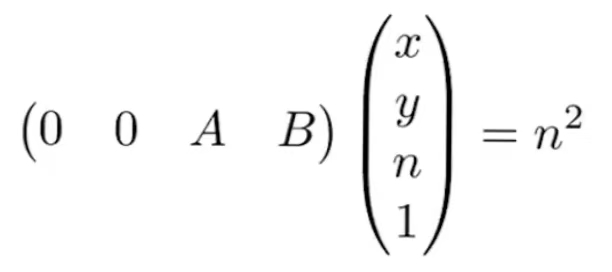

推导出A*n+B=n²。
在利用远裁剪面的z坐标也不会发送改变。
这里我们设远裁剪面的距离为f。、
也就可以推导出另一个公式。
A*n+B=f²。
得出A值为n+f
得出B值为-nf
所以压缩为长方体的矩阵就为
M_persp =
| n 0 0 0 |
| 0 n 0 0 |
| 0 0 f+n -f*n |
| 0 0 1 0 |二、使用正交投影
之后将这个矩阵再进行一次正交投影，t，b，l，r分别为上边界，下边界，左边界，右边界。
① 挤压矩阵（把棱台压成长方体）
M_persp_to_ortho =
| n 0 0 0 |
| 0 n 0 0 |
| 0 0 n+f -nf |
| 0 0 1 0 |② 正交投影矩阵（代入对称条件 l = -r，b = -t）
一般正交投影矩阵：
M_ortho =
| 2/(r-l) 0 0 0 |
| 0 2/(t-b) 0 0 |
| 0 0 2/(n-f) 0 |
| 0 0 0 1 |代入对称条件 l = -r，b = -t，得到：
M_ortho =
| 1/r 0 0 0 |
| 0 1/t 0 0 |
| 0 0 2/(n-f) 0 |
| 0 0 0 1 |如果需要将深度从 -n, -f 映射到 -1, 1，还需要包含 Z 方向的平移项。对应的正交投影矩阵应为：
M_ortho =
| 1/r 0 0 0 |
| 0 1/t 0 0 |
| 0 0 2/(n-f) -(n+f)/(n-f) |
| 0 0 0 1 |③ 两者相乘，得到最终透视投影矩阵
M_persp = M_ortho * M_persp_to_ortho最终结果：
M_persp =
| n/r 0 0 0 |
| 0 n/t 0 0 |
| 0 0 (n+f)/(n-f) -2*n*f/(n-f)|

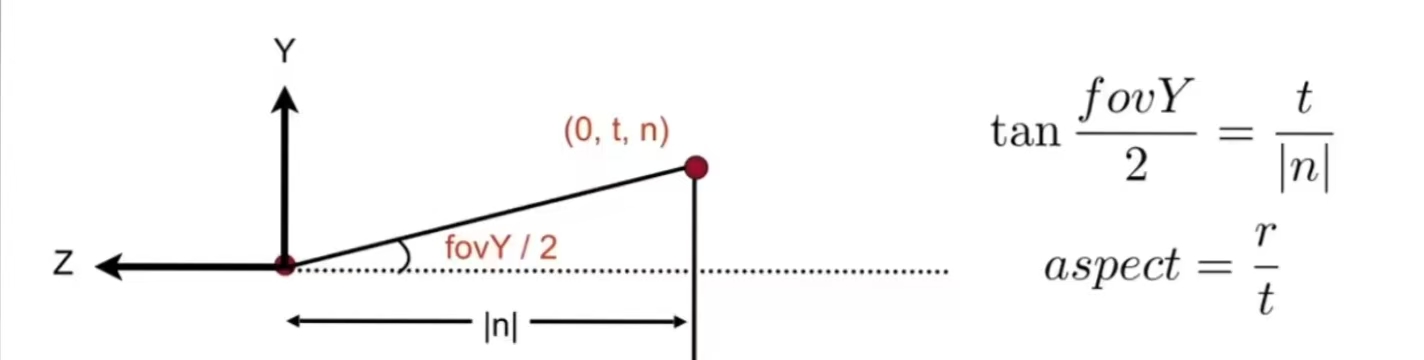

| 0 0 1 0 |最后我们还可以使用含有fovY（视场角），aspect（宽高比）的版本
最后的公式可以表示为：
代入得到用视场角（FOV）表示的透视投影矩阵：
M_persp =
| 1 / (aspect * tan(fovY / 2)) 0 0 0 |
| 0 1 / tan(fovY / 2) 0 0 |
| 0 0 (n+f) / (n-f) -2*n*f/(n-f) |
| 0 0 1 0 |
