Netty 4.2.x 源码深度解析 (十八)：ChannelOutboundBuffer 写缓冲区 —— 发送队列与流量控制

Channel 的出站数据并不会在 write() 调用时立刻交给操作系统。在 Netty 中，write() 只是把消息压入一条内存中的队列，直到 flush() 时才批量刷出，承担这一待发送数据暂存与调度职责的正是 ChannelOutboundBuffer。它用一条 Entry 单向链表组织所有待发送消息，并用 flushedEntry、unflushedEntry、tailEntry 三个指针精确区分"已刷新待发送"与"已入队未刷新"两类数据。与此同时，它还是 Netty 背压（back-pressure）机制的载体：通过 WriteBufferWaterMark 高低水位与 totalPendingSize 待发送字节数的联动，把"写缓冲是否已满"这一内部状态转化为 channelWritabilityChanged 事件，让上层能够及时停读、避免接收速率长期压垮发送速率。理解这条"入队、刷新、批量写出、清理"的链路，是掌握 Netty 出站数据流与流量控制的关键一环。

围绕 ChannelOutboundBuffer 的"入队 → 刷新 → 转换 → 写出 → 清理"五个环节，以下几个问题将贯穿本文的源码分析主线：

• ChannelOutboundBuffer 如何用 flushedEntry、unflushedEntry、tailEntry 三个指针把一条 Entry 单向链表串起来，在同一链表里同时表达已刷新与未刷新两类数据？
• 用户调用 write() 时，消息如何先经 filterOutboundMessage 与 size() 估算，再通过 addMessage 追加到链表尾部，pendingSize 又为何要把每个 Entry 的 96 字节对象开销一并计入待发送统计？
• flush() 如何通过 addFlush 一次性把 unflushedEntry 之后的所有 Entry 标记为已刷新，setUncancellable 又如何在刷新阶段过滤掉已被取消的写入？
• nioBuffers 如何把一串已刷新的 ByteBuf 批量转换为 JDK 的 ByteBuffer\[\]，其中的 maxCount、maxBytes 上限与 count 缓存如何协同实现跨写调用、分批发送？

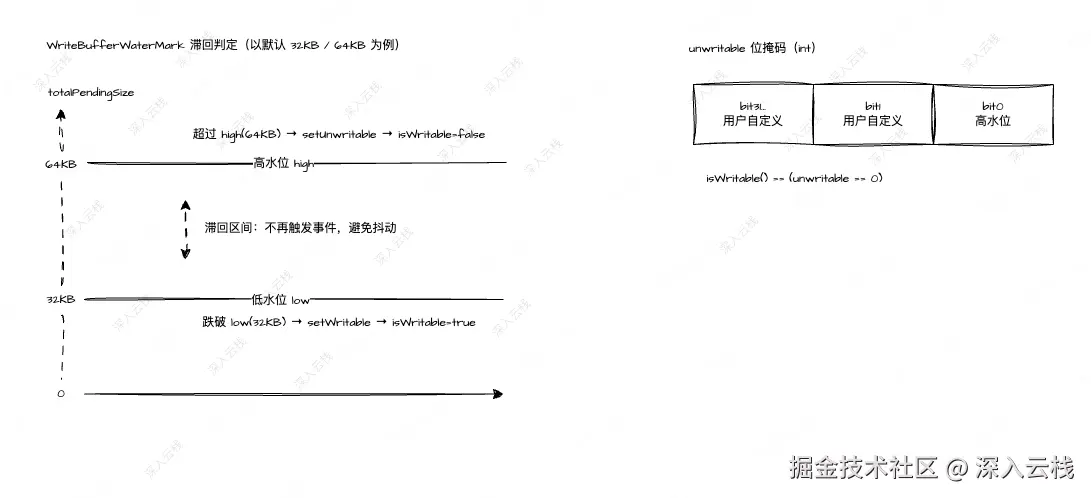

• 高低水位 WriteBufferWaterMark（32KB/64KB）如何驱动 totalPendingSize 与 unwritable 的状态切换，fireChannelWritabilityChanged() 又如何把可写性变化转化为 Pipeline 事件进而实现背压？

本文将沿着 ChannelOutboundBuffer 的调用链路，从 Entry 链表的数据结构入手，依次分析 addMessage 入队、addFlush 刷新、nioBuffers 批量转换、removeBytes 发送清理，最后剖析高低水位流量控制的完整闭环。

一、ChannelOutboundBuffer 数据结构：Entry 单向链表与三指针追踪

1.1 三大指针与可写性字段

ChannelOutboundBuffer 是一个 final 类，仅由 AbstractChannel 内部持有，其类注释明确限定了调用约束：除 isWritable() 与用户自定义可写性相关方法外，其余方法都必须由 transport 实现方在 IO 线程内调用。要理解它的数据结构，关键是抓住一条单向链表与三个指针。

正如字段附近注释所写的那样，整条缓冲区是一条 Entry 单向链表：

io.netty.channel.ChannelOutboundBuffer#字段

    // 三大指针：一条 Entry 单向链表，同时表达已刷新与未刷新两类数据
    // Entry(flushedEntry) --> ... Entry(unflushedEntry) --> ... Entry(tailEntry)
    private Entry flushedEntry;      // 链表中第一个已刷新的 Entry，发送的起点
    private Entry unflushedEntry;    // 链表中第一个未刷新的 Entry，刷新/发送的分界线
    private Entry tailEntry;         // 链表尾节点，新 Entry 追加于此
    private int flushed;             // 已刷新但尚未写出的 Entry 数量

    private int nioBufferCount;      // 最近一次 nioBuffers() 转换出的数组数量
    private long nioBufferSize;      // 最近一次转换出的字节数

    private boolean inFail;          // failFlushed()/close() 的重入防护开关

    // 待发送字节总数，用 AtomicLongFieldUpdater 原子累加，保证 addMessage/removeBytes 多线程安全
    private static final AtomicLongFieldUpdater<ChannelOutboundBuffer> TOTAL_PENDING_SIZE_UPDATER =
    AtomicLongFieldUpdater.newUpdater(ChannelOutboundBuffer.class, "totalPendingSize");
    private volatile long totalPendingSize;

    // 可写性位掩码：bit0 表示高水位不可写，bit1~31 为用户自定义可写性标志
    private static final AtomicIntegerFieldUpdater<ChannelOutboundBuffer> UNWRITABLE_UPDATER =
    AtomicIntegerFieldUpdater.newUpdater(ChannelOutboundBuffer.class, "unwritable");
    private volatile int unwritable;

三个指针各司其职，共同把一条链切成了两个逻辑区间。flushedEntry 指向的段落是"已刷新、等待写出"的区间，unflushedEntry 到 tailEntry 之间是"已入队、尚未刷新"的区间。unflushedEntry 成了这两个区间的分水岭，addFlush 时正是通过移动它来实现区间切换。

此外还有两个容易被忽略的细节。其一，flushed 是一个计数而非指针，它记录的是已刷新区间的 Entry 个数，isEmpty() 与 size() 都直接基于它判断，避免了遍历链表的 O(n) 开销。其二，unwritable 用了一个 int 位掩码而不是布尔值，bit0 专属于高水位状态，bit1 到 bit31 则留给上层通过 setUserDefinedWritability() 自定义，isWritable() 只要发现任一位为 1 就返回 false。

1.2 Entry 单向链表与池化复用

链表的节点是 ChannelOutboundBuffer.Entry 这个静态内部类，它承载了一条待发送消息的全部元信息：

io.netty.channel.ChannelOutboundBuffer.Entry

    // 写缓冲区的最小存储单元，通过 Recycler 池化复用
    static final class Entry {
        private static final Recycler<Entry> RECYCLER = new Recycler<Entry>() {
            @Override
            protected Entry newObject(Handle<Entry> handle) {
                return new Entry(handle);
            }
        };

        private final EnhancedHandle<Entry> handle;
        Entry next;              // 链表后继指针
        Object msg;              // 待发送消息
        ByteBuffer[] bufs;       // 复合缓冲：多个 JDK ByteBuffer 的缓存
        ByteBuffer buf;          // 单缓冲：单个 JDK ByteBuffer 的缓存
        ChannelPromise promise;  // 关联的写入结果通知
        long progress;           // 已发送字节数，支持分批续传
        long total;              // 消息总字节数
        int pendingSize;         // 计入 totalPendingSize 的字节（含 Entry 开销）
        int count = -1;          // 可拆出的 nioBuffer 数量，-1 表示惰性计算
        boolean cancelled;       // 是否已被取消

        private Entry(Handle<Entry> handle) {
            this.handle = (EnhancedHandle<Entry>) handle;
        }

        static Entry newInstance(Object msg, int size, long total, ChannelPromise promise) {
            Entry entry = RECYCLER.get();
            entry.msg = msg;
            // 把 Entry 自身的 96 字节对象开销也计入待发送统计
            entry.pendingSize = size + CHANNEL_OUTBOUND_BUFFER_ENTRY_OVERHEAD;
            entry.total = total;
            entry.promise = promise;
            return entry;
        }
    }

Entry 的字段可归纳为三类：next/msg/promise 维系链表结构与回调关系；progress/total/pendingSize 负责发送进度与字节统计；buf/bufs/count 则是 nioBuffers 转换阶段的缓存，避免同一消息在多次写出时重复创建 JDK ByteBuffer 对象。

这里面最值得留意的是 pendingSize 的计算方式。newInstance() 里它等于传入的 size（消息本身可发送的字节数）再加上 CHANNEL_OUTBOUND_BUFFER_ENTRY_OVERHEAD，这个常量默认是 96 字节，对应一个 Entry 对象自身在 64 位 JVM 上的内存占用量。之所以要把对象开销也算进去，是因为待发送字节统计的最终目的是度量真实内存压力，如果只算消息内容而忽略海量小消息情况下 Entry 对象本身的开销，水位判定就会失真。

Entry 的生命周期管理依赖 Recycler<Entry> 对象池。newInstance() 通过 RECYCLER.get() 取实例，unguardedRecycle() 则负责清空字段并归还，二者构成"取用---归还"的闭环。在高速写场景下，频繁创建消息对象是 GC 的重要压力来源，池化让 Entry 得以反复复用，这是 Netty 在写路径上的一处关键优化。

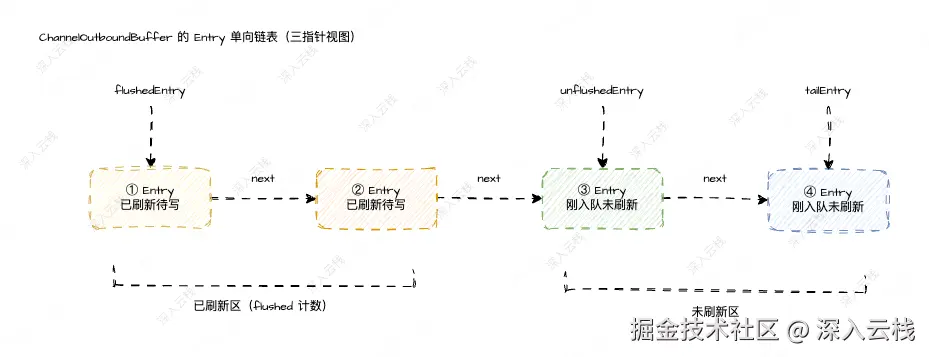

下面这幅图把链表结构与三个指针的指向关系画了出来：

上面的链表结构清晰地展示了三个指针的边界：flushedEntry 是已刷新区间的起点，unflushedEntry 是未刷新区间的起点，而 tailEntry 总是链表尾。随着 addMessage、addFlush、remove 的交替调用，这三个指针会不断在链上移动，从而在不新建容器的情况下动态维护出两个逻辑区间。

二、消息入队：write() 到 addMessage 的链路

2.1 write() 入口：过滤与大小估算

用户调用 Channel.write() 后，经过 Pipeline 一系列出站 handler，最终会落到 AbstractChannel.AbstractUnsafe.write()。它是消息进入 ChannelOutboundBuffer 前必经的关口：

io.netty.channel.AbstractChannel.AbstractUnsafe#write

    // 用户 write() 的第一站：先过滤、估算，再入队
    @Override
    public final void write(Object msg, ChannelPromise promise) {
        assertEventLoop();

        ChannelOutboundBuffer outboundBuffer = this.outboundBuffer;
        if (outboundBuffer == null) {
            try {
                // Channel 已关闭，立即释放消息防止泄漏
                ReferenceCountUtil.release(msg);
            } finally {
                safeSetFailure(promise,
                newClosedChannelException(initialCloseCause, "write(Object, ChannelPromise)"));
            }
            return;
        }

        int size;
        try {
            // 过滤 transport 层不支持的消息，再估算字节大小
            msg = filterOutboundMessage(msg);
            size = pipeline.estimatorHandle().size(msg);
            if (size < 0) {
                size = 0;
            }
        } catch (Throwable t) {
            try {
                ReferenceCountUtil.release(msg);
            } finally {
                safeSetFailure(promise, t);
            }
            return;
        }

        outboundBuffer.addMessage(msg, size, promise);
    }

这段代码有两个关键点。一是 outboundBuffer == null 的判断：AbstractUnsafe.close() 在关闭时会把 outboundBuffer 置空，因此一旦为 null 就意味着 Channel 已经关闭，此时需要立即 release(msg) 释放消息、safeSetFailure 失败 promise，避免引用计数泄漏。二是 write 并不做任何真正的 IO，它只做三件事：用 filterOutboundMessage 过滤 transport 层不支持的消息类型（例如将堆内存 ByteBuf 转换为直接内存，避免 JDK 的 SocketChannel.write 对堆缓冲再创建临时直接缓冲），用 pipeline.estimatorHandle().size(msg) 估算消息字节大小，然后将消息连同估算值一并交给 addMessage。

这里出现的 MessageSizeEstimator 是 Netty 用于估算消息大小的抽象，它在无法精确判断消息大小时返回一个默认估计值，size < 0 的兜底则是把未知大小当 0 处理。

2.2 addMessage()：链表尾部追加

addMessage 是入队的真正执行者：

io.netty.channel.ChannelOutboundBuffer#addMessage

    // 用户调用 write() 时，将消息包装成 Entry 追加到链表尾部
    public void addMessage(Object msg, int size, ChannelPromise promise) {
        // 从回收池创建 Entry，total(msg) 计算消息可发送的字节数
        Entry entry = Entry.newInstance(msg, size, total(msg), promise);
        if (tailEntry == null) {
            // 空队列：清空已刷新起点（说明此前数据都已发出）
            flushedEntry = null;
        } else {
            // 非空队列：把新 Entry 挂到当前尾节点之后
            Entry tail = tailEntry;
            tail.next = entry;
        }
        tailEntry = entry;
        if (unflushedEntry == null) {
            // 记录第一个未刷新的 Entry
            unflushedEntry = entry;
        }

        // touch 消息便于排查引用计数泄漏
        if (msg instanceof AbstractReferenceCountedByteBuf) {
            ((AbstractReferenceCountedByteBuf) msg).touch();
        } else {
            ReferenceCountUtil.touch(msg);
        }

        // 累加待发送字节，超过高水位时置不可写
        incrementPendingOutboundBytes(entry.pendingSize, false);
    }

入队逻辑遵循最朴素的尾插法：用 tailEntry.next = entry 完成链接，再把 tailEntry 自身指向新节点。有两个分支值得注意：当 tailEntry == null（即队列为空）时，代码会把 flushedEntry 置为 null，这是因为空队列意味着此前的数据已全部写出，旧的 flushedEntry 已经失效；当 unflushedEntry == null 时，说明这是当前未刷新区间的第一个 Entry，需要把 unflushedEntry 指向它。

消息入队后还会调用一次 touch。这是专门的泄漏排查机制：touch 会把调用栈信息记录到消息对象中，一旦消息因引用计数未归零而泄漏，泄漏报告里就能定位到是哪一个 write 调用留下的。

最后是 total(msg)，它负责算出消息"可发送的字节数"，为 Entry.total 与 progress 记录基准：

io.netty.channel.ChannelOutboundBuffer#total

    // 按消息类型计算"可发送字节数"，无法估算的类型返回 -1
    private static long total(Object msg) {
        if (msg instanceof ByteBuf) {
            return ((ByteBuf) msg).readableBytes();
        }
        if (msg instanceof FileRegion) {
            return ((FileRegion) msg).count();
        }
        if (msg instanceof ByteBufHolder) {
            return ((ByteBufHolder) msg).content().readableBytes();
        }
        return -1;
    }

可以看到它针对三种类型分别取字节数：ByteBuf 取可读字节，FileRegion（用于零拷贝文件传输）取文件长度，ByteBufHolder（如 HTTP 消息体）取其内容可读字节。其余类型一律返回 -1 表示无法精确估算。

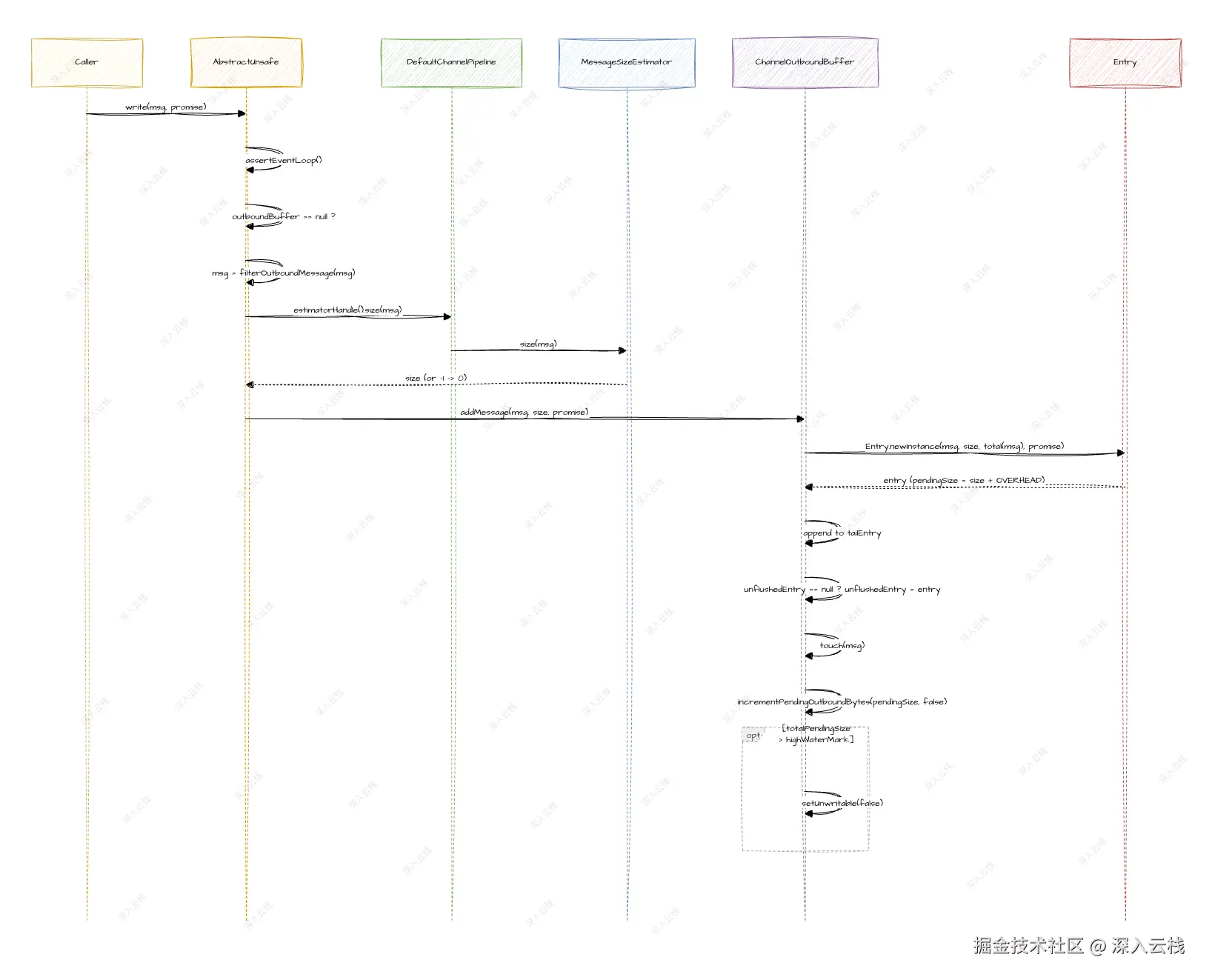

上面的入队链路可以用下面这幅时序图完整呈现：

上面的时序图清晰地展示了从 write() 到消息真正挂上链表的完整链路：AbstractUnsafe.write() 先做前置处理，随后 addMessage 创建 Entry、执行尾插、touch 并累加待发送字节，若累加后越过 highWaterMark 则触发 setUnwritable。值得注意的是，此时并没有发生任何真正的网络写，消息只是安静地躺在链表里。

三、标记刷新：flush() 到 addFlush 的语义切换

3.1 flush() 与 flush0()

write() 只入队、不落盘，这是 Netty 出站路径上最重要的语义设计之一。它把"写数据"与"真正发出数据"两个动作解耦，让上层可以在一次 flush() 之前连续调用多次 write()，从而将多条消息合并成一次系统调用批量刷出，显著减少了 writev/send 这类系统调用的次数。

flush() 的入口同样在 AbstractUnsafe 中：

io.netty.channel.AbstractChannel.AbstractUnsafe#flush

    // 用户 flush() 的第一站：先标记刷新，再真正执行写出
    @Override
    public final void flush() {
        assertEventLoop();

        ChannelOutboundBuffer outboundBuffer = this.outboundBuffer;
        if (outboundBuffer == null) {
            return;
        }

        outboundBuffer.addFlush();
        flush0();
    }

flush() 只做两件事：先调用 addFlush 把未刷新区间整体切换为已刷新，再调用 flush0 触发真正的写出。outboundBuffer == null 时直接返回，因为 Channel 已关闭的场景下没有需要刷新的数据。

flush0 是写出前最后的把关：

io.netty.channel.AbstractChannel.AbstractUnsafe#flush0

    // 处理完所有前置检查后，把已刷新数据交给 transport 层循环写出
    protected void flush0() {
        if (inFlush0) {
            // 避免重入：同一线程内有 write/flush 相互回调时不重复写出
            return;
        }

        final ChannelOutboundBuffer outboundBuffer = this.outboundBuffer;
        if (outboundBuffer == null || outboundBuffer.isEmpty()) {
            return;
        }

        inFlush0 = true;

        // Channel 未激活时，所有待发送消息直接标记失败
        if (!isActive()) {
            try {
                if (!outboundBuffer.isEmpty()) {
                    if (isOpen()) {
                        outboundBuffer.failFlushed(new NotYetConnectedException(), true);
                    } else {
                        // Channel 已关闭，不再触发 channelWritabilityChanged
                        outboundBuffer.failFlushed(newClosedChannelException(initialCloseCause, "flush0()"), false);
                    }
                }
            } finally {
                inFlush0 = false;
            }
            return;
        }

        try {
            doWrite(outboundBuffer);
        } catch (Throwable t) {
            handleWriteError(t);
        } finally {
            inFlush0 = false;
        }
    }

flush0 有三个职责：一是用 inFlush0 布尔标记做重入保护，防止某个 write() 的回调间接再次触发 flush() 造成无限递归；二是对未激活的 Channel 直接把已刷新消息 failFlushed 快速失败；三是真正调用 doWrite(outboundBuffer) 把数据交给 transport 层。doWrite 属于底层 IO 下沉的范畴，本文点到为止，我们接下来把重点放回 addFlush。

3.2 addFlush()：整体切换已刷新区

addFlush 是本节的核心，它完成了"未刷新"到"已刷新"的区间切换：

io.netty.channel.ChannelOutboundBuffer#addFlush

    // 用户调用 flush() 时，把未刷新区整体切到已刷新区
    public void addFlush() {
        Entry entry = unflushedEntry;
        if (entry != null) {
            if (flushedEntry == null) {
                // 此前没有已刷新节点，本次作为新的发送起点
                flushedEntry = entry;
            }
            do {
                flushed++;
                if (!entry.promise.setUncancellable()) {
                    // promise 已被取消：释放消息并回收统计
                    int pending = entry.cancel();
                    decrementPendingOutboundBytes(pending, false, true);
                }
                entry = entry.next;
            } while (entry != null);

            // 全部已刷新，清空未刷新起点
            unflushedEntry = null;
        }
    }

addFlush 从 unflushedEntry 出发向后遍历。如果此前 flushedEntry == null，说明这是本轮的第一批已刷新数据，需要把 flushedEntry 指向当前节点作为新的发送起点；否则说明链表头部还有上一轮未写完的数据，flushedEntry 保持不变，两批数据在链上自然衔接成一段连续的已刷新区间。

遍历过程中每走一步 flushed++ 维护计数，同时调用 promise.setUncancellable()。这个方法返回 false 意味着 promise 已被用户取消（例如写操作超时被主动取消），此时数据不能再写出，需要通过 entry.cancel() 释放消息并 decrementPendingOutboundBytes 回收字节统计：

io.netty.channel.ChannelOutboundBuffer.Entry#cancel

    // 取消该 Entry：释放消息，用空缓冲占位，返回回收的字节数
    int cancel() {
        if (!cancelled) {
            cancelled = true;
            int pSize = pendingSize;
            // 释放消息并替换为空缓冲，避免后续写出时用到已释放的资源
            ReferenceCountUtil.safeRelease(msg);
            msg = Unpooled.EMPTY_BUFFER;
            pendingSize = 0;
            total = 0;
            progress = 0;
            bufs = null;
            buf = null;
            return pSize;
        }
        return 0;
    }

cancel() 的巧妙之处在于它并不把 Entry 从链表中摘除，而是把 msg 替换成 Unpooled.EMPTY_BUFFER 这个空缓冲并置 cancelled = true。这样做的原因在于，链表的结构调整在 addFlush 这种高频路径上代价不菲，而一个"已取消"的占位节点在后续 nioBuffers 遍历时会因 cancelled 标记被直接跳过，语义上等同移除，却避开了指针的现场维护。这也是 Netty 用"惰性"换取性能的一个典型例子。

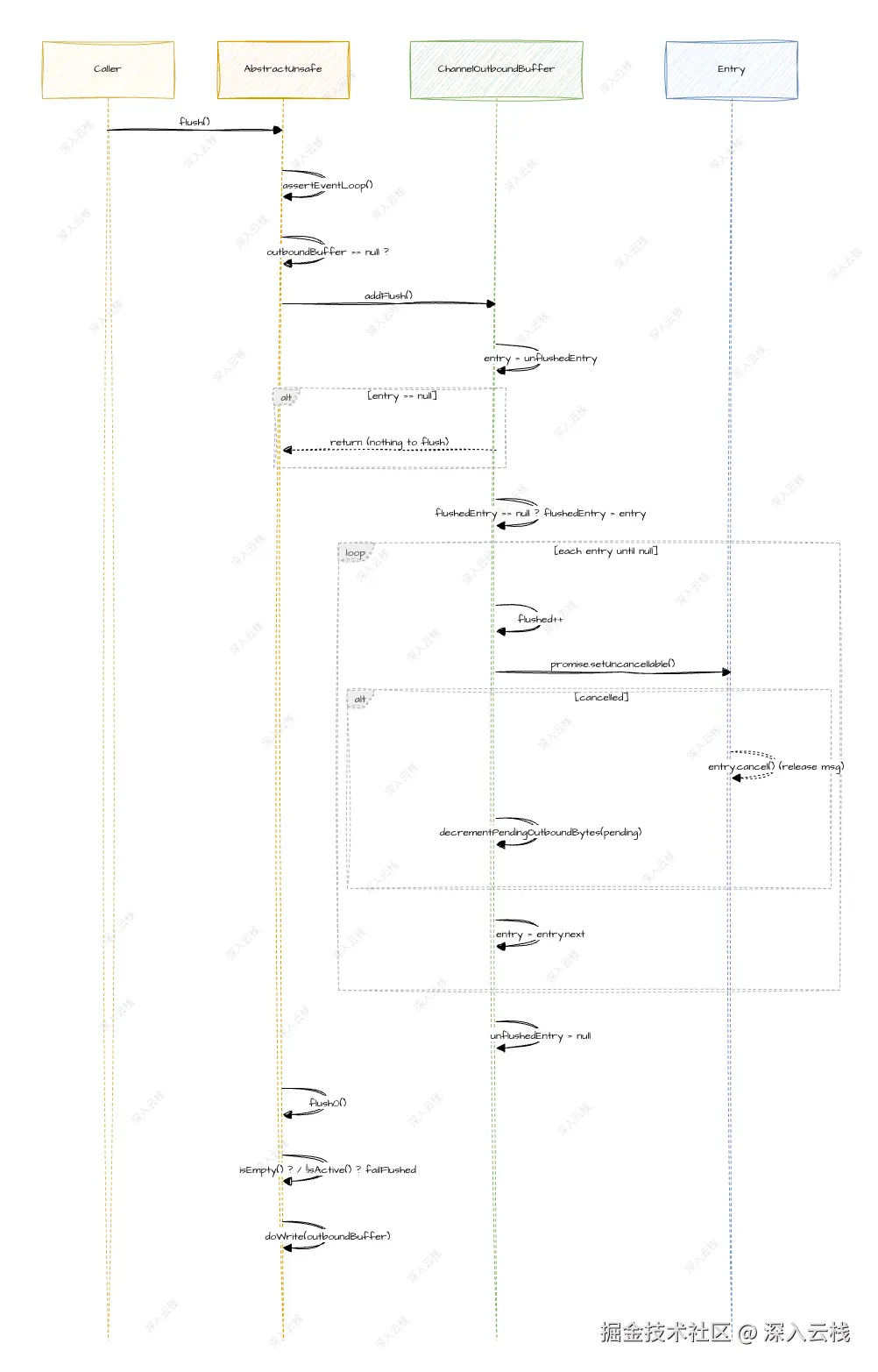

从 write() 到 flush() 的语义切换，可以概括为下面这幅时序图：

上面的时序图清晰地展示了刷新语义切换的完整过程：flush() 先经 addFlush 把 unflushedEntry 之后的整段链表并入已刷新区，同时用 setUncancellable 过滤已取消的消息，最后交给 flush0 决定是快速失败还是真正写出。

四、批量写出：nioBuffers() 的 ByteBuffer 转换

4.1 遍历转换与溢出保护

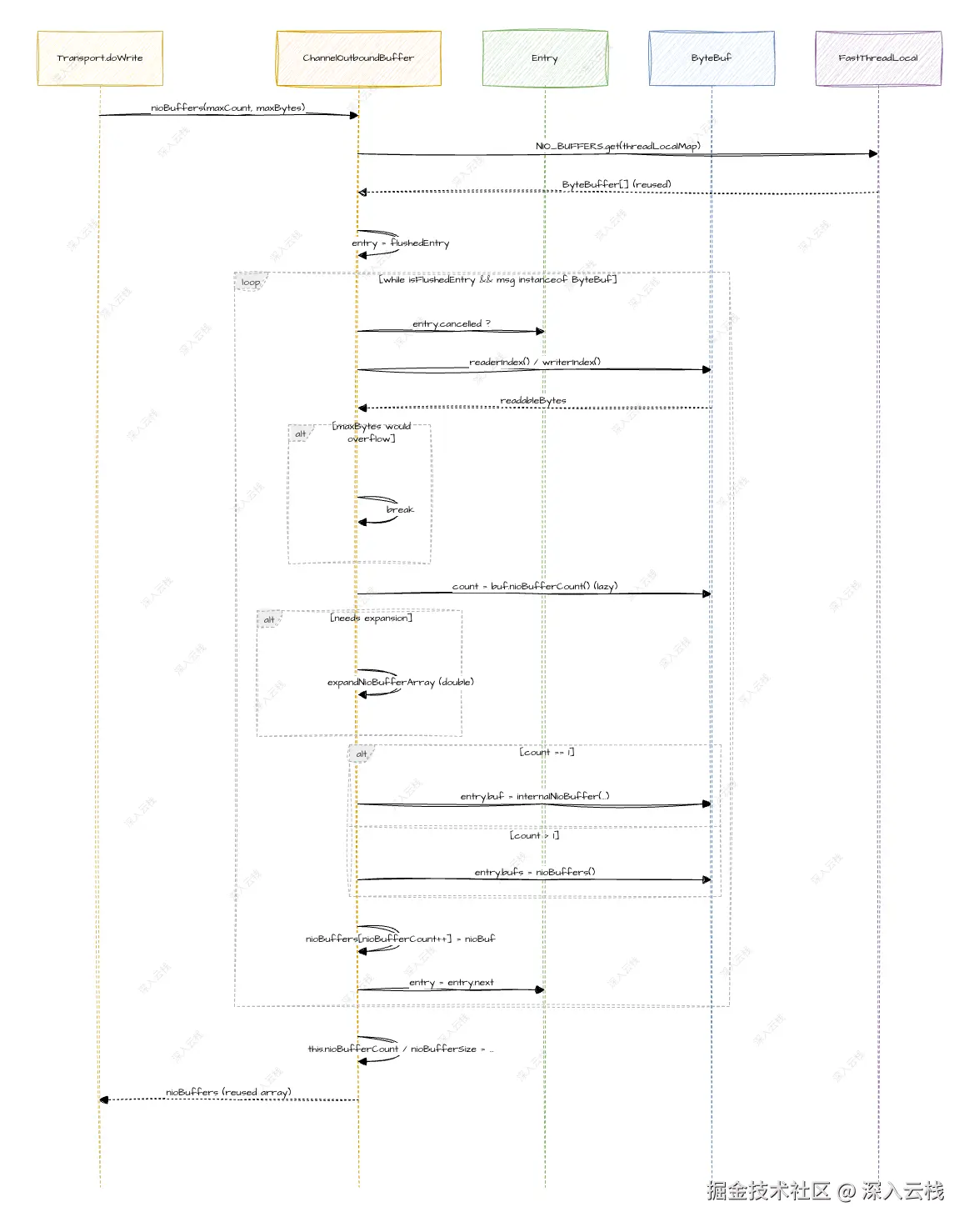

flush0 最终会调用 doWrite(outboundBuffer)，而 transport 层的 doWrite 要做的第一件事，就是从 ChannelOutboundBuffer 里取出一批可以直接交给操作系统写的数据。这就是 nioBuffers 的职责：把链表中连续的、类型为 ByteBuf 的消息，批量转换为 JDK 的 ByteBuffer[]，供 NIO 的 SocketChannel.write(ByteBuffer[]) 一次性 gather-write。

io.netty.channel.ChannelOutboundBuffer#nioBuffers

    // 把已刷新的 ByteBuf 批量转换为 JDK ByteBuffer[]，供 transport 用 writev 写出
    public ByteBuffer[] nioBuffers(int maxCount, long maxBytes) {
        assert maxCount > 0;
        assert maxBytes > 0;
        long nioBufferSize = 0;
        int nioBufferCount = 0;
        final InternalThreadLocalMap threadLocalMap = InternalThreadLocalMap.get();
        ByteBuffer[] nioBuffers = NIO_BUFFERS.get(threadLocalMap);
        Entry entry = flushedEntry;
        while (isFlushedEntry(entry) && entry.msg instanceof ByteBuf) {
            if (!entry.cancelled) {
                ByteBuf buf = (ByteBuf) entry.msg;
                final int readerIndex = buf.readerIndex();
                final int readableBytes = buf.writerIndex() - readerIndex;

                if (readableBytes > 0) {
                    // maxBytes 溢出保护：避免单次 writev 超过 Integer.MAX_VALUE 触发 EINVAL
                    if (maxBytes - readableBytes < nioBufferSize && nioBufferCount != 0) {
                        break;
                    }
                    nioBufferSize += readableBytes;
                    int count = entry.count;
                    if (count == -1) {
                        // 惰性计算该消息可拆出的 buffer 数并缓存
                        entry.count = count = buf.nioBufferCount();
                    }
                    int neededSpace = min(maxCount, nioBufferCount + count);
                    if (neededSpace > nioBuffers.length) {
                        // 数组不够大，两倍扩容
                        nioBuffers = expandNioBufferArray(nioBuffers, neededSpace, nioBufferCount);
                        NIO_BUFFERS.set(threadLocalMap, nioBuffers);
                    }
                    if (count == 1) {
                        ByteBuffer nioBuf = entry.buf;
                        if (nioBuf == null) {
                            // 缓存单缓冲，避免重复创建 ByteBuffer 实例
                            entry.buf = nioBuf = buf.internalNioBuffer(readerIndex, readableBytes);
                        }
                        nioBuffers[nioBufferCount++] = nioBuf;
                    } else {
                        // 复合缓冲分支单独成方法，避免主方法过大导致无法内联
                        nioBufferCount = nioBuffers(entry, buf, nioBuffers, nioBufferCount, maxCount);
                    }
                    if (nioBufferCount >= maxCount) {
                        break;
                    }
                }
            }
            entry = entry.next;
        }
        this.nioBufferCount = nioBufferCount;
        this.nioBufferSize = nioBufferSize;

        return nioBuffers;
    }

遍历的终止条件很讲究：isFlushedEntry(entry) 判定 entry 非空且尚未越过 unflushedEntry，entry.msg instanceof ByteBuf 则保证返回的数组里只有 ByteBuf，一旦遇到 FileRegion 这类不支持 gather-write 的消息就立即停止，把非 ByteBuf 的消息留给 doWrite 走单条写路径处理。

maxBytes 的溢出保护是这段代码的隐藏要点。BSD 与 macOS 不允许单次 writev 写入超过 Integer.MAX_VALUE 字节，超限会返回 EINVAL 并抛 IOException；即便在 Linux 上也可能因架构不同而行为不一。因此代码在累加 nioBufferSize 前先判断 maxBytes - readableBytes < nioBufferSize，一旦超过就跳出循环，宁可少带一批也要保证一次系统调用合法。

4.2 数组复用与两倍扩容

返回的 ByteBuffer[] 并不新鲜，它来自 NIO_BUFFERS 这个 FastThreadLocal：

io.netty.channel.ChannelOutboundBuffer#NIO_BUFFERS

    // 线程本地复用的 ByteBuffer 数组，避免每次写出都新建数组
    private static final FastThreadLocal<ByteBuffer[]> NIO_BUFFERS = new FastThreadLocal<ByteBuffer[]>() {
        @Override
        protected ByteBuffer[] initialValue() throws Exception {
            return new ByteBuffer[1024];
        }
    };

借助 FastThreadLocal，每个 IO 线程都持有自己的一份 ByteBuffer[1024] 数组，nioBuffers 反复复用同一块缓冲区而不必每次分配。这正是类注释反复强调"返回的数组被复用、绝不能逃逸出 doWrite 调用"的原因，数组的生命周期由线程本地管理，一旦被上层缓存引用，下次写出时内容就会被覆盖。与之配套的是两个记录本次结果的方法 nioBufferCount() 与 nioBufferSize()，它们必须在 nioBuffers 之后立即调用才有意义。

当单批转换出的 buffer 数量超过当前数组长度时，expandNioBufferArray 会按两倍扩容并迁移旧数据：

io.netty.channel.ChannelOutboundBuffer#expandNioBufferArray

    // 数组容量不足时翻倍扩容，采用 System.arraycopy 迁移旧元素
    private static ByteBuffer[] expandNioBufferArray(ByteBuffer[] array, int neededSpace, int size) {
        int newCapacity = array.length;
        do {
            // 翻倍直到容量满足需求，参见 Netty#1890
            newCapacity <<= 1;
            if (newCapacity < 0) {
                throw new IllegalStateException();
            }
        } while (neededSpace > newCapacity);

        ByteBuffer[] newArray = new ByteBuffer[newCapacity];
        System.arraycopy(array, 0, newArray, 0, size);
        return newArray;
    }

这里还有一处缓存设计值得一提：count == 1 时用 entry.buf 缓存单个 JDK ByteBuffer，count > 1 时用 entry.bufs 缓存 ByteBuffer[]，配合 count == -1 的惰性计算，保证同一消息在多轮部分写出的场景下不会重复调用 internalNioBuffer() 与 nioBuffers 去创建对象。

整个转换流程可以概括为下面的时序图：

上面的时序图清晰地展示了批量转换的完整过程：doWrite 拿到线程本地的复用数组后，nioBuffers 从 flushedEntry 遍历已刷新 Entry，逐个把 ByteBuf 切成 JDK ByteBuffer，途中受 maxCount、maxBytes 双重约束，并在容量不足时两倍扩容，最终返回可直接写出的数组。

五、发送确认与清理：remove/removeBytes 的进度管理

5.1 remove() 与三指针连锁调整

doWrite 完成一次系统调用后，需要根据实际写出的字节数把已完成的 Entry 从链表中移除，并通知对应的 promise。这个职责由 remove、remove(Throwable) 与 removeBytes 三个方法分担。

remove 处理"整条消息已完全写出"的场景，既通知成功也负责释放：

io.netty.channel.ChannelOutboundBuffer#remove

    // 移除当前已刷新的消息，通知成功并归还回收池
    public boolean remove() {
        Entry e = flushedEntry;
        if (e == null) {
            clearNioBuffers();
            return false;
        }
        Object msg = e.msg;
        ChannelPromise promise = e.promise;
        int size = e.pendingSize;

        removeEntry(e);

        // 消息未被取消才释放、通知、扣减统计
        if (!e.cancelled) {
            if (msg instanceof AbstractReferenceCountedByteBuf) {
                try {
                    ((AbstractReferenceCountedByteBuf) msg).release();
                } catch (Throwable t) {
                    logger.warn("Failed to release a ByteBuf: {}", msg, t);
                }
            } else {
                ReferenceCountUtil.safeRelease(msg);
            }
            safeSuccess(promise);
            decrementPendingOutboundBytes(size, false, true);
        }

        // 归还回收池
        e.unguardedRecycle();
        return true;
    }

正确路径下，remove 依次做三件事：removeEntry(e) 调整链表指针，release + safeSuccess 释放消息并通知 promise 成功，decrementPendingOutboundBytes 扣减待发送字节统计。最后 unguardedRecycle() 把 Entry 归还对象池。失败路径则由 remove(Throwable cause) 承担，逻辑几乎一致，只是把 safeSuccess 换成 safeFail(promise, cause)，用于 Channel 关闭或写出异常时批量清场。

链表指针的连锁调整封装在 removeEntry 里：

io.netty.channel.ChannelOutboundBuffer#removeEntry

    // 移除链首 Entry 并连锁调整三指针
    private void removeEntry(Entry e) {
        if (--flushed == 0) {
            // 已处理完所有刷新消息，清空整条链表
            flushedEntry = null;
            if (e == tailEntry) {
                tailEntry = null;
                unflushedEntry = null;
            }
        } else {
            // 还有待写消息，起点后移一格
            flushedEntry = e.next;
        }
    }

removeEntry 先把 flushed 计数减一。若减到 0，说明已刷新区间已被全部写出，此时把 flushedEntry 置 null，并且当被移除的 Entry 恰好也是 tailEntry 时，把 tailEntry 与 unflushedEntry 一并置 null，即整条链表彻底清空；否则，说明后面还有待写节点，只需把 flushedEntry 后移到 e.next 即可。

5.2 removeBytes() 与部分写出续传

真实网络写很少一次写完整批数据。SocketChannel.write(ByteBuffer[]) 可能只写出部分字节便返回，这时就需要 removeBytes 来精确推进：

io.netty.channel.ChannelOutboundBuffer#removeBytes

    // 发送后按实际写出字节推进 readerIndex，支持部分写出续传
    public void removeBytes(long writtenBytes) {
        for (;;) {
            Object msg = current();
            if (!(msg instanceof ByteBuf)) {
                assert writtenBytes == 0;
                break;
            }

            final ByteBuf buf = (ByteBuf) msg;
            final int readerIndex = buf.readerIndex();
            final int readableBytes = buf.writerIndex() - readerIndex;

            if (readableBytes <= writtenBytes) {
                // 该消息已全部写出，推进进度后移除
                if (writtenBytes != 0) {
                    progress(readableBytes);
                    writtenBytes -= readableBytes;
                }
                remove();
            } else { // readableBytes > writtenBytes
                // 只写出了一部分，前进 readerIndex 记为续传位置
                if (writtenBytes != 0) {
                    buf.readerIndex(readerIndex + (int) writtenBytes);
                    progress(writtenBytes);
                }
                break;
            }
        }
        clearNioBuffers();
    }

removeBytes 的核心是一个贪心循环：对每个链首消息，比较它的 readableBytes 与剩余 writtenBytes。若 readableBytes <= writtenBytes，说明这条消息已完全写出，先 progress(readableBytes) 记录进度，再扣减剩余字节并 remove 移除；若 readableBytes > writtenBytes，说明只写出了一部分，把 readerIndex 前进 writtenBytes 字节作为下次续传的起点，然后 break 结束本轮。最后 clearNioBuffers() 会把线程本地数组里已填充的元素清空，从而释放对 JDK ByteBuffer 的强引用，让它能被 GC 回收。

对于支持进度的 promise，progress 会在写出过程中持续通知：

io.netty.channel.ChannelOutboundBuffer#progress

    // 推进当前消息的发送进度，并向进度型 promise 传播
    public void progress(long amount) {
        Entry e = flushedEntry;
        assert e != null;
        ChannelPromise p = e.promise;
        long progress = e.progress + amount;
        e.progress = progress;
        assert p != null;
        final Class<?> promiseClass = p.getClass();
        // fast-path：跳过 O(n) 的类型判断，避免热点路径上的类型污染
        if (promiseClass == VoidChannelPromise.class || promiseClass == DefaultChannelPromise.class) {
            return;
        }
        if (p instanceof DefaultChannelProgressivePromise) {
            ((DefaultChannelProgressivePromise) p).tryProgress(progress, e.total);
        } else if (p instanceof ChannelProgressivePromise) {
            ((ChannelProgressivePromise) p).tryProgress(progress, e.total);
        }
    }

这段代码先做一次 promiseClass 的 fast-path 判断，跳过绝大多数普通 promise，再对 ChannelProgressivePromise 调用 tryProgress(progress, total) 传播进度。之所以把 VoidChannelPromise 和 DefaultChannelPromise 单列出来做类相等判断，是为了减少 instanceof 在热点路径上的类型污染开销。

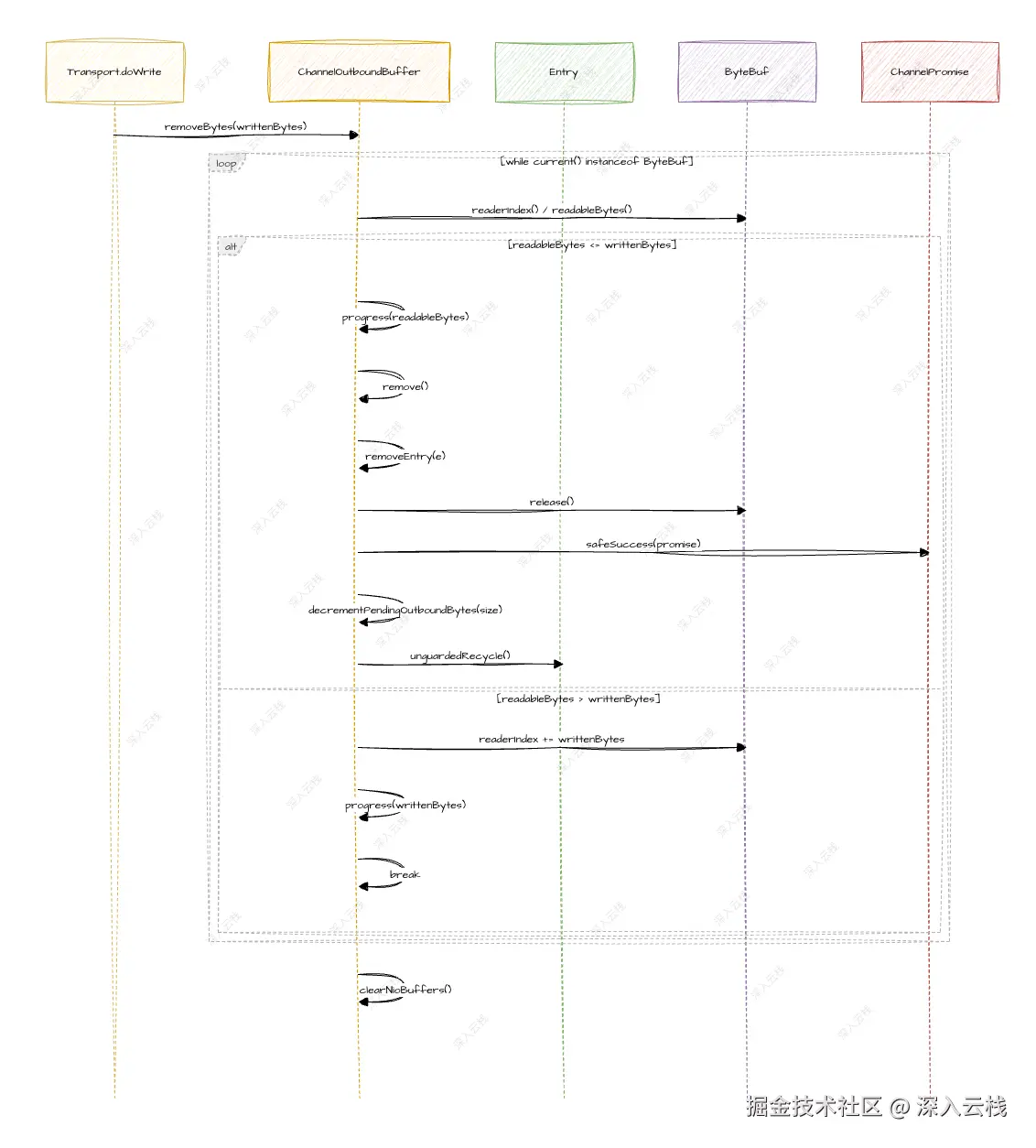

下面的时序图概括了发送确认与清理的完整流程：

上面的时序图清晰地展示了发送完成后的清理过程：removeBytes 按实际写出字节数推进 readerIndex，完全写出的消息走 remove 释放并通知 promise，部分写出的消息只前进读取位置等待下轮续传，最后 clearNioBuffers() 释放数组引用。

六、高低水位流量控制：totalPendingSize 与可写性判定

6.1 WriteBufferWaterMark 的滞回设计

前文多次出现的 incrementPendingOutboundBytes 与 decrementPendingOutboundBytes，正是流量控制的抓手。它们的核心是维护 totalPendingSize 这一全局待发送字节计数，并与高低水位比较：

io.netty.channel.ChannelOutboundBuffer#incrementPendingOutboundBytes / #decrementPendingOutboundBytes

    // 累加待发送字节，超过高水位时置不可写
    private void incrementPendingOutboundBytes(long size, boolean invokeLater) {
        if (size == 0) {
            return;
        }
        long newWriteBufferSize = TOTAL_PENDING_SIZE_UPDATER.addAndGet(this, size);
        if (newWriteBufferSize > channel.config().getWriteBufferHighWaterMark()) {
            setUnwritable(invokeLater);
        }
    }

    // 扣减待发送字节，跌破低水位时恢复可写
    private void decrementPendingOutboundBytes(long size, boolean invokeLater, boolean notifyWritability) {
        if (size == 0) {
            return;
        }
        long newWriteBufferSize = TOTAL_PENDING_SIZE_UPDATER.addAndGet(this, -size);
        if (notifyWritability && newWriteBufferSize < channel.config().getWriteBufferLowWaterMark()) {
            setWritable(invokeLater);
        }
    }

这里的高低水位由 WriteBufferWaterMark 定义：

io.netty.channel.WriteBufferWaterMark

    // 高低水位标记：默认低水位 32KB、高水位 64KB
    public final class WriteBufferWaterMark {
        private static final int DEFAULT_LOW_WATER_MARK = 32 * 1024;
        private static final int DEFAULT_HIGH_WATER_MARK = 64 * 1024;

        public static final WriteBufferWaterMark DEFAULT =
        new WriteBufferWaterMark(DEFAULT_LOW_WATER_MARK, DEFAULT_HIGH_WATER_MARK, false);

        private final int low;
        private final int high;

        public WriteBufferWaterMark(int low, int high) {
            this(low, high, true);
        }

        // 校验高低水位合法性，high 不能小于 low
        WriteBufferWaterMark(int low, int high, boolean validate) {
            if (validate) {
                checkPositiveOrZero(low, "low");
                if (high < low) {
                    throw new IllegalArgumentException(
                    "write buffer's high water mark cannot be less than " +
                    " low water mark (" + low + "): " + high);
                }
            }
            this.low = low;
            this.high = high;
        }
    }

所谓滞回（hysteresis） ，是指变不可写与恢复可写用的是两个不同的阈值：待发送字节超过 high（64KB）才 setUnwritable，而恢复可写要等到字节跌破 low（32KB）才 setWritable。这两个阈值之间隔着一个 32KB 的缓冲带，字节数在这个区间内来回波动时不会触发任何状态切换，从而避免了在单一阈值附近反复横跳导致的"可写---不可写"抖动。

这两个阈值都来自 WriteBufferWaterMark.DEFAULT，它通过 DefaultChannelConfig 的 writeBufferWaterMark 字段设到每个 Channel 上，getWriteBufferHighWaterMark() 与 getWriteBufferLowWaterMark() 毫厘不差地返回 high() 与 low()。用户也可以通过 ChannelConfig.setWriteBufferWaterMark() 自定义阈值，构造器的 high < low 校验则在事前拦截了非法配置。

6.2 可写性切换与事件传播

状态切换最终落到 unwritable 这个 int 位掩码上，由 setUnwritable 与 setWritable 两个 CAS 方法完成：

io.netty.channel.ChannelOutboundBuffer#setWritable / #setUnwritable

    // 重新变可写：清除 bit0
    private void setWritable(boolean invokeLater) {
        for (;;) {
            final int oldValue = unwritable;
            final int newValue = oldValue & ~1;
            if (UNWRITABLE_UPDATER.compareAndSet(this, oldValue, newValue)) {
                // 仅当从"完全不可写"跨越到"完全可写"时才触发事件
                if (oldValue != 0 && newValue == 0) {
                    fireChannelWritabilityChanged(invokeLater);
                }
                break;
            }
        }
    }

    // 变不可写：置位 bit0
    private void setUnwritable(boolean invokeLater) {
        for (;;) {
            final int oldValue = unwritable;
            final int newValue = oldValue | 1;
            if (UNWRITABLE_UPDATER.compareAndSet(this, oldValue, newValue)) {
                // 仅当从"可写"跨越到"不可写"的边沿才触发事件
                if (oldValue == 0) {
                    fireChannelWritabilityChanged(invokeLater);
                }
                break;
            }
        }
    }

两个方法都用 CAS 自旋保证并发安全，但真正精妙的是事件触发条件。setUnwritable 只在 oldValue == 0（从完全可写跨越到不可写的边沿）时触发；setWritable 只在 oldValue != 0 && newValue == 0（从不可写完全回到可写）时触发。这既与前述滞回设计呼应，也避免了每次字节增减都重复派发事件。

事件的分发由 fireChannelWritabilityChanged 完成：

io.netty.channel.ChannelOutboundBuffer#fireChannelWritabilityChanged

    // 把可写性变化转化为 Pipeline 事件，供上层实现背压
    private void fireChannelWritabilityChanged(boolean invokeLater) {
        final ChannelPipeline pipeline = channel.pipeline();
        if (invokeLater) {
            // 异步投递：包装成任务交给 EventLoop，避免在调用栈内重入
            Runnable task = fireChannelWritabilityChangedTask;
            if (task == null) {
                fireChannelWritabilityChangedTask = task = new Runnable() {
                    @Override
                    public void run() {
                        pipeline.fireChannelWritabilityChanged();
                    }
                };
            }
            channel.eventLoop().execute(task);
        } else {
            pipeline.fireChannelWritabilityChanged();
        }
    }

invokeLater 为 true 时，事件不会在调用栈内同步派发，而是包装成 Runnable 交给 EventLoop 异步执行，并且这个任务被缓存到 fireChannelWritabilityChangedTask 字段复用。之所以需要异步投递，是因为 incrementPendingOutboundBytes(size)、decrementPendingOutboundBytes(size) 这两个公开的包级方法标注了线程安全，可能被 EventLoop 之外的线程调用（例如上层 handler 借助 DefaultChannelPipeline 的钩子追踪待发送数据），此时 Pipeline 事件必须投递回 EventLoop 线程执行。

可写性状态最终通过 isWritable()、bytesBeforeUnwritable()、bytesBeforeWritable() 三个方法暴露给上层：

io.netty.channel.ChannelOutboundBuffer#isWritable / #bytesBeforeUnwritable / #bytesBeforeWritable

    // 只有位掩码全 0 才是可写
    public boolean isWritable() {
        return unwritable == 0;
    }

    // 还能写多少字节才会变成不可写（+1 是因为只有越过阈值才切换）
    public long bytesBeforeUnwritable() {
        long bytes = channel.config().getWriteBufferHighWaterMark() - totalPendingSize + 1;
        return bytes > 0 && isWritable() ? bytes : 0;
    }

    // 还需排空多少字节才能恢复可写
    public long bytesBeforeWritable() {
        long bytes = totalPendingSize - channel.config().getWriteBufferLowWaterMark() + 1;
        return bytes <= 0 || isWritable() ? 0 : bytes;
    }

两个 bytesBefore* 方法都做了 +1 修正，这与"越过阈值才切换"的语义严格对应，当 totalPendingSize 恰好等于 high 时其实仍可写，还需要再多 1 字节才会越过阈值。上层据此可以预先感知水位逼近情况，在真正不可写之前平滑地降低写入速率。

把待发送字节数与水位、可写性的关系画出来，是这样一幅图：

上面的水位图清晰地展示了滞回判定的两条阈值线：字节数向上越过 64KB 的 high 才变不可写，向下跌破 32KB 的 low 才恢复可写，中间 32KB 的缓冲带杜绝了状态抖动。

需要特别说明的是背压的落地方式。fireChannelWritabilityChanged 只是把一个事件沿 Pipeline 传播出去，Netty 内核并不内置 "自动停读"。上层需要在自己的 handler 中覆写 channelWritabilityChanged，当发现 Channel 不可写时调用 channel.config().setAutoRead(false) 取消 OP_READ 关注、暂停读入，待写出数据排空、Channel 恢复可写后再 setAutoRead(true) 恢复。这是一种把控制权交给上层的设计，是否停读、停读的粒度、何时恢复，都由业务自主决定。

七、整体链路串联

把前六节的内容串联起来，ChannelOutboundBuffer 的完整闭环是这样一条链路。用户 write() 时，消息经 filterOutboundMessage 与 size() 估算后由 addMessage 挂到 tailEntry；用户 flush() 时，addFlush 把 unflushedEntry 切到已刷新区，flush0 触发 doWrite；doWrite 调用 nioBuffers 获取 ByteBuffer[] 批量写出，再按实际写出字节数调用 removeBytes 推进 readerIndex、传播 progress 并 remove 清理已发完的 Entry。

这条主链路之上还并行着一条"水位流"：totalPendingSize 随 addMessage 累加、随 removeBytes 扣减，与 WriteBufferWaterMark 的 high/low 比较后驱动 unwritable 位掩码切换，最终经 fireChannelWritabilityChanged 转化为 Pipeline 事件，向上层传递背压信号。把这七个环节与它们操作的关键字段整理成下表：

环节	入口方法	操作的三指针/字段	关键副作用
入队	addMessage	tailEntry / unflushedEntry	pendingSize 累加 totalPendingSize
刷新	addFlush	flushedEntry / unflushedEntry	flushed++，setUncancellable 过滤取消
转换	nioBuffers	flushedEntry 遍历	写 nioBufferCount / nioBufferSize
写出	doWrite（transport）	ByteBuffer\[\]	系统调用 writev
清理	removeBytes / remove	flushedEntry 后移	release + promise 通知 + 回收统计
背压	increment / decrement	totalPendingSize / unwritable	触发 channelWritabilityChanged

纵观全貌，ChannelOutboundBuffer 的设计思想可以凝练为 "三指针单向链表 + 延迟刷新 + 滞回水位" 。flushedEntry、unflushedEntry、tailEntry 用一条链同时串起已刷新与未刷新数据，write 只入队、flush 才刷新，把多次写合并成一次批量提交；WriteBufferWaterMark 的 high/low 滞回判定则在杜绝状态抖动的同时，把内部写压力转化为上层可感知的 channelWritabilityChanged 事件，让背压机制得以优雅落地。

全文小结

本文聚焦 Netty 的写缓冲区 ChannelOutboundBuffer，从数据结构设计与高低水位流量控制两个维度，深入分析了 Entry 单向链表的组织方式、write/flush 的入队与刷新语义、nioBuffers 的批量转换以及 removeBytes 的发送清理。

在数据结构层面，ChannelOutboundBuffer 用 flushedEntry、unflushedEntry、tailEntry 三个指针把 Entry 单向链表切分为已刷新区与未刷新区，Entry 通过 Recycler 池化复用并把 96 字节对象开销计入 pendingSize。在入队与刷新层面，write() 只经 filterOutboundMessage 与 size() 估算后 addMessage 追加到链表尾，flush() 才经 addFlush 把 unflushedEntry 整体切到已刷新区并触发 flush0，setUncancellable 在刷新阶段过滤被取消的写入。在批量写出层面，nioBuffers 从 flushedEntry 遍历已刷新的 ByteBuf，用 maxCount/maxBytes 控制分批规模、用 count 惰性缓存与 entry.buf/entry.bufs 缓存避免重复创建，返回的数组由 FastThreadLocal 复用、严禁逃逸出 doWrite。在发送清理层面，removeBytes 按实际写出字节推进 readerIndex，完全写出的 Entry 通过 remove/removeEntry 释放消息、通知 promise 并归还回收池，未写出的部分由 progress 保留续传位置。在流量控制层面，totalPendingSize 随 incrementPendingOutboundBytes/decrementPendingOutboundBytes 增减，与 WriteBufferWaterMark 的 high（64KB）/low（32KB）比较后经 setUnwritable/setWritable CAS 切换 unwritable 位，并触发 fireChannelWritabilityChanged 把可写性变化传播为 Pipeline 事件，供上层据此 setAutoRead(false) 实现背压。

---

原创不易，如果本文对您有帮助，带来了些许灵感或启发，烦请动动小手点赞、关注、转发、收藏。这是作者持续更新的动力源泉，衷心感谢您的支持。我会尽量在工作之余，为大家带来更高品质的内容，努力保持周更。
