前面讲了 ResourceManager 和 SlotManager 的启动流程，这篇聚焦 TaskManager 的启动设计。TaskManager 是 Flink 集群的工作节点，负责执行 Task 和提供 Slot 资源。你有没有想过，一个 TaskManager 进程从启动到就绪，经历了哪些步骤？TaskExecutor 内部有哪些核心组件？注册 ResourceManager 和创建 Slot 的流程是怎样的？这篇从流程设计角度完整剖析。
一、TaskManager 整体架构

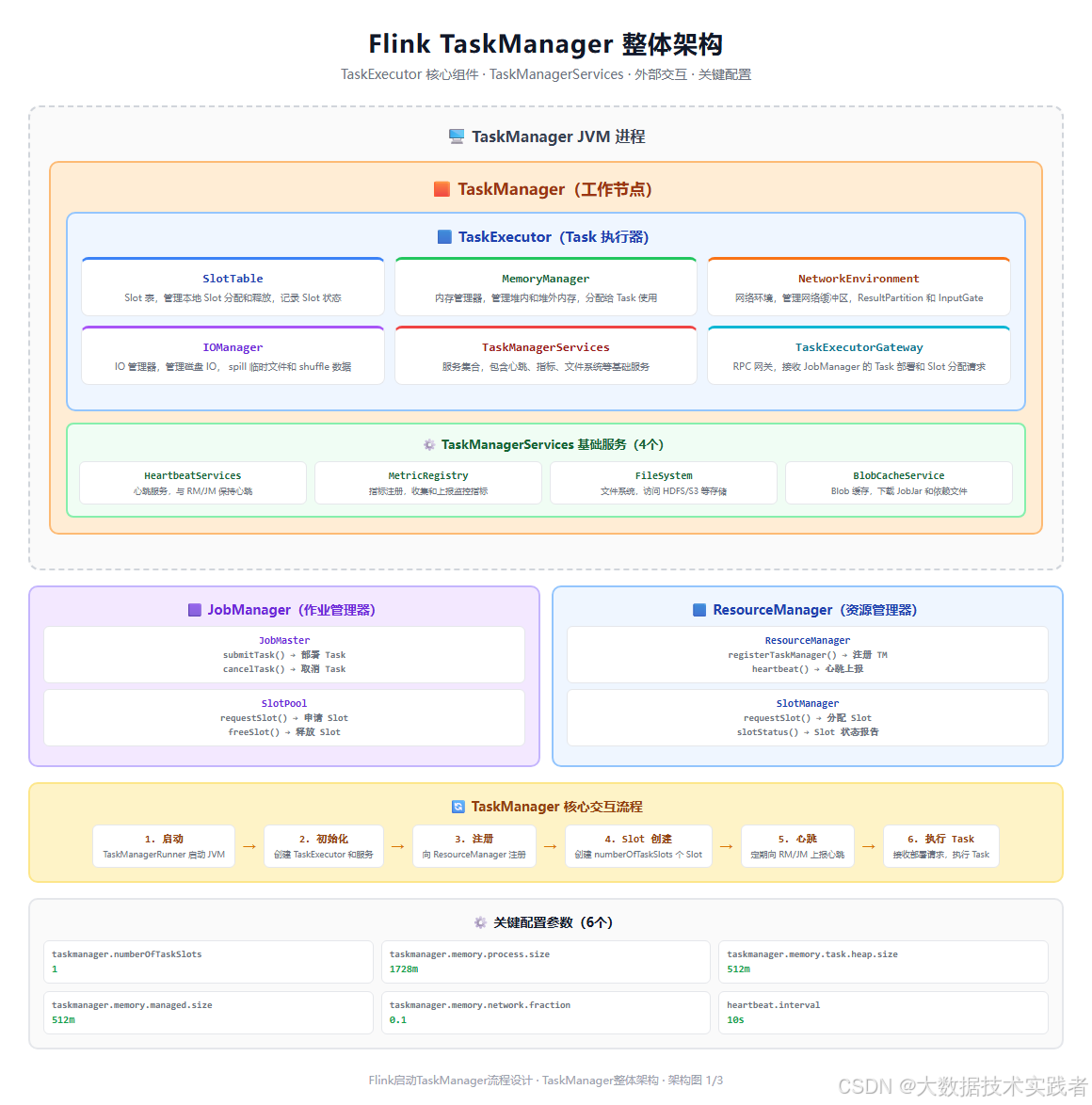

下面这张图是 TaskManager 整体架构，包括 TaskExecutor 核心组件、TaskManagerServices 基础服务和外部交互。
TaskManager 运行在独立的 JVM 进程中，核心是 TaskExecutor，内部包含六个核心组件：
- SlotTable：管理本地 Slot 的分配和释放，记录每个 Slot 的状态（FREE/ALLOCATED）。
- MemoryManager：管理堆内和堆外内存，将内存池分配给 Task 使用，支持内存泄漏检测。
- NetworkEnvironment：管理网络缓冲区，维护 ResultPartition 和 InputGate，负责 Task 间的数据传输。
- IOManager：管理磁盘 IO，负责 spill 临时文件和 shuffle 数据的读写。
- TaskManagerServices：服务集合，包含心跳、指标、文件系统、Blob 缓存等基础服务。
- TaskExecutorGateway：RPC 网关，接收 JobManager 的 Task 部署和 Slot 分配请求。
TaskManager 与 JobManager 和 ResourceManager 保持交互：JobManager 通过 JobMaster 部署 Task、通过 SlotPool 申请和释放 Slot；ResourceManager 负责注册 TaskManager、心跳管理和 Slot 分配。
二、TaskManager 启动完整流程

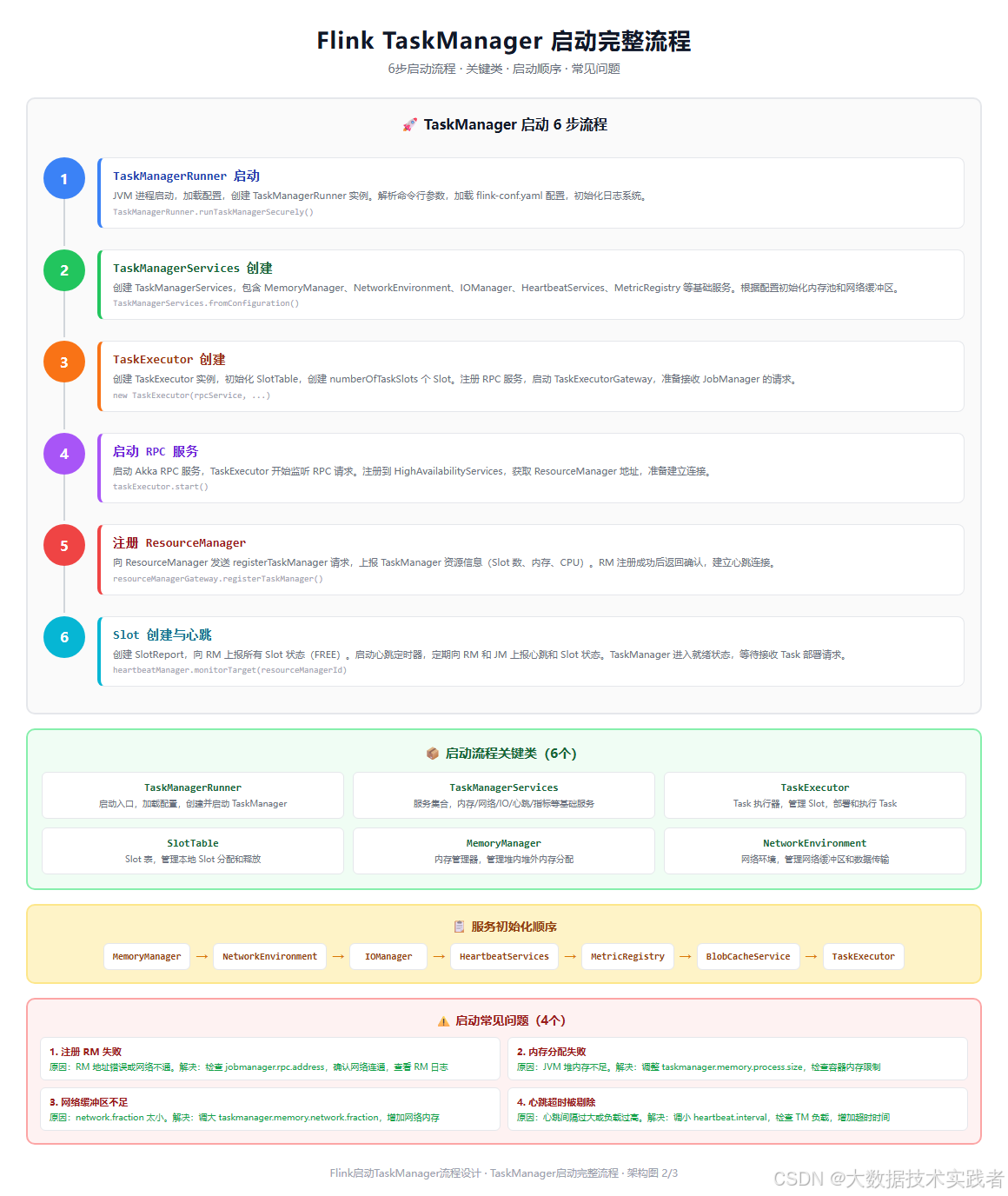

下面这张图是 TaskManager 启动完整流程，包括6步启动流程、关键类、服务初始化顺序和常见问题。
TaskManager 启动分为6步：
第1步：TaskManagerRunner 启动。JVM 进程启动，加载配置，创建 TaskManagerRunner 实例。解析命令行参数，加载 flink-conf.yaml 配置，初始化日志系统。这是整个启动流程的入口。
第2步：TaskManagerServices 创建。创建 TaskManagerServices，包含 MemoryManager、NetworkEnvironment、IOManager、HeartbeatServices、MetricRegistry 等基础服务。根据配置初始化内存池和网络缓冲区，这一步是资源准备阶段。
第3步：TaskExecutor 创建。创建 TaskExecutor 实例，初始化 SlotTable，创建 numberOfTaskSlots 个 Slot。注册 RPC 服务，启动 TaskExecutorGateway，准备接收 JobManager 的请求。
第4步：启动 RPC 服务。启动 Akka RPC 服务，TaskExecutor 开始监听 RPC 请求。注册到 HighAvailabilityServices，获取 ResourceManager 地址，准备建立连接。
第5步：注册 ResourceManager。向 ResourceManager 发送 registerTaskManager 请求，上报 TaskManager 资源信息（Slot 数、内存、CPU）。RM 注册成功后返回确认，建立心跳连接。
第6步：Slot 创建与心跳。创建 SlotReport，向 RM 上报所有 Slot 状态（FREE）。启动心跳定时器，定期向 RM 和 JM 上报心跳和 Slot 状态。TaskManager 进入就绪状态，等待接收 Task 部署请求。
三、核心服务初始化
TaskManagerServices 是 TaskManager 的基础服务集合，按以下顺序初始化：
MemoryManager → NetworkEnvironment → IOManager → HeartbeatServices → MetricRegistry → BlobCacheService → TaskExecutorMemoryManager 内存管理
java
public class MemoryManager {
private final long totalMemorySize;
private final long pageSize;
private final Map<MemorySegment, Long> allocatedSegments;
public static MemoryManager create(
TaskManagerServicesConfiguration taskManagerServicesConfiguration) {
long memorySize = taskManagerServicesConfiguration.getMemorySize();
long pageSize = taskManagerServicesConfiguration.getPageSize();
return new MemoryManager(memorySize, pageSize);
}
}MemoryManager 管理堆内和堆外内存，将内存划分为固定大小的 MemorySegment，分配给 Task 使用。支持内存泄漏检测，Task 完成后检查是否所有分配的内存都已释放。
NetworkEnvironment 网络环境
java
public class NetworkEnvironment {
private final NetworkBufferPool networkBufferPool;
private final TaskEventDispatcher taskEventDispatcher;
public NetworkEnvironment(
NetworkBufferPool networkBufferPool,
TaskEventDispatcher taskEventDispatcher) {
this.networkBufferPool = networkBufferPool;
this.taskEventDispatcher = taskEventDispatcher;
}
}NetworkEnvironment 管理网络缓冲区，维护 ResultPartition（输出）和 InputGate（输入），负责 Task 间的数据传输。网络缓冲区大小由 taskmanager.memory.network.fraction 配置，默认占 TaskManager 总内存的 10%。
四、注册 ResourceManager 与 Slot 创建

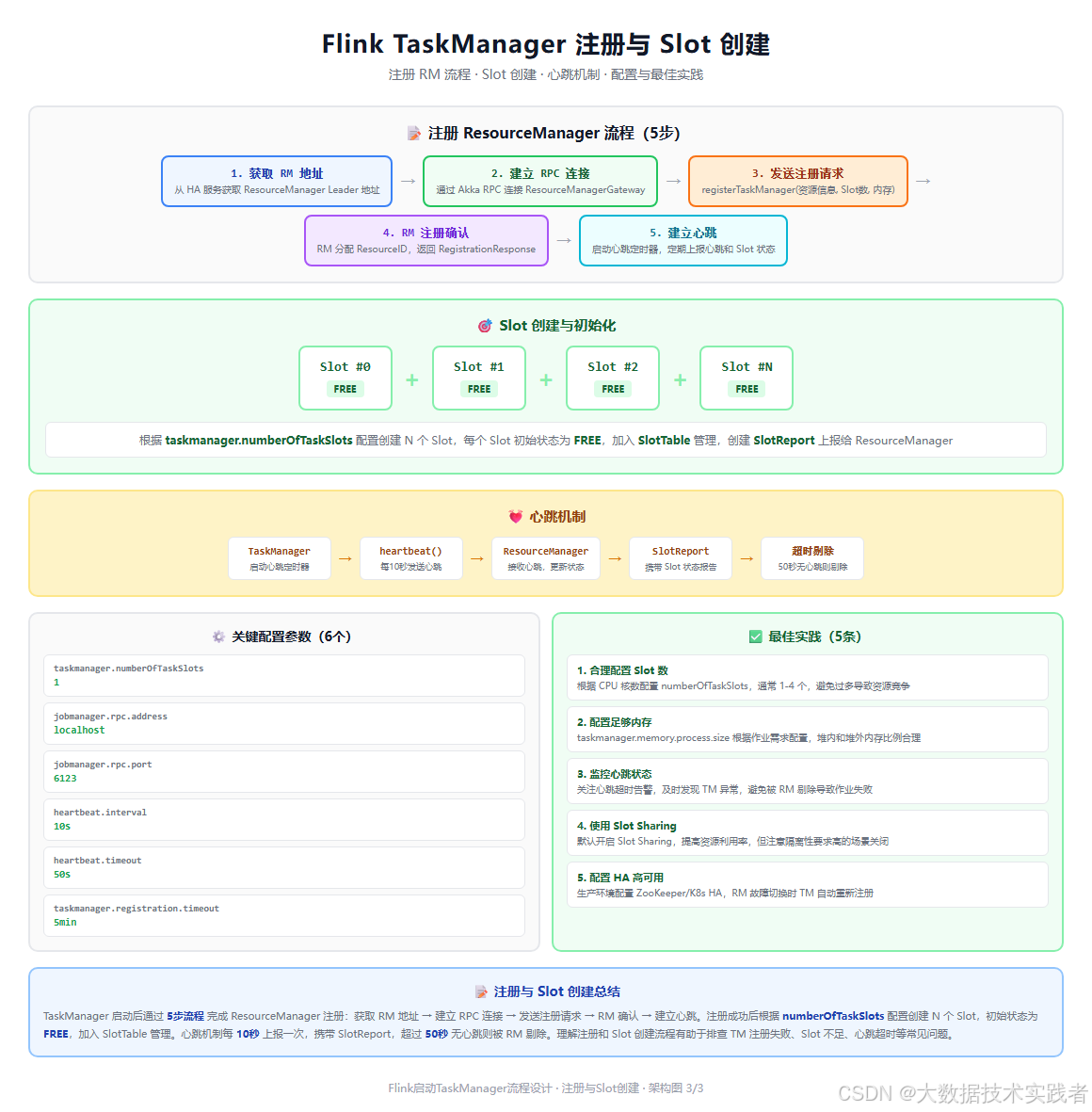

下面这张图是注册 ResourceManager 与 Slot 创建流程，包括5步注册流程、Slot 创建可视化、心跳机制、配置和最佳实践。
注册 ResourceManager 流程
注册分为5步：
- 获取 RM 地址：从 HA 服务（ZooKeeper/K8s）获取 ResourceManager Leader 地址。
- 建立 RPC 连接：通过 Akka RPC 连接 ResourceManagerGateway。
- 发送注册请求：调用 registerTaskManager，上报资源信息（Slot 数、内存、CPU）。
- RM 注册确认：RM 分配 ResourceID，返回 RegistrationResponse。
- 建立心跳：启动心跳定时器，定期上报心跳和 Slot 状态。
Slot 创建
注册成功后，根据 taskmanager.numberOfTaskSlots 配置创建 N 个 Slot：
java
public class SlotTable {
private final Map<SlotID, Slot> slots;
private final int numberOfSlots;
public void addSlots(TaskManagerLocation taskManagerLocation, int numberOfSlots) {
for (int i = 0; i < numberOfSlots; i++) {
SlotID slotId = new SlotID(taskManagerLocation.getResourceID(), i);
Slot slot = new Slot(slotId, taskManagerLocation, i);
slots.put(slotId, slot);
}
}
public SlotReport createSlotReport() {
return new SlotReport(slots.values().stream()
.map(slot -> new SlotStatus(slot.getSlotId(), slot.getResourceProfile(),
slot.getJobId(), slot.getAllocationId()))
.collect(Collectors.toList()));
}
}每个 Slot 初始状态为 FREE，加入 SlotTable 管理。创建 SlotReport 上报给 ResourceManager，RM 将这些 Slot 注册到 SlotManager 中，等待分配给作业使用。
五、心跳机制
TaskManager 启动后与 ResourceManager 和 JobManager 保持心跳：
java
public class HeartbeatManagerImpl<I, O> implements HeartbeatManager<I, O> {
private final long heartbeatInterval;
private final long heartbeatTimeout;
private final ScheduledExecutorService scheduledExecutor;
public void monitorTarget(ResourceID resourceID, HeartbeatTarget<O> heartbeatTarget) {
heartbeatTargets.put(resourceID, heartbeatTarget);
scheduledExecutor.scheduleAtFixedRate(
() -> heartbeatTarget.requestHeartbeat(
new Heartbeat<>(resourceID, lastHeartbeatPayload)),
heartbeatInterval,
heartbeatInterval,
TimeUnit.MILLISECONDS);
}
}心跳机制的关键点：
- 心跳间隔默认 10 秒（heartbeat.interval）
- 心跳超时默认 50 秒（heartbeat.timeout），超过该时间无心跳则被 RM 剔除
- 心跳携带 SlotReport，包含所有 Slot 的当前状态
- RM 收到心跳后更新 TaskManager 最后活跃时间，检查是否有超时的 TaskManager
六、关键配置与最佳实践
关键配置
yaml
# 每个 TaskManager 的 Slot 数
taskmanager.numberOfTaskSlots: 1
# TaskManager 总内存
taskmanager.memory.process.size: 1728m
# Task 堆内存
taskmanager.memory.task.heap.size: 512m
# 托管内存（排序、哈希表、RocksDB 状态后端）
taskmanager.memory.managed.size: 512m
# 网络内存比例
taskmanager.memory.network.fraction: 0.1
# 心跳间隔
heartbeat.interval: 10s
# 心跳超时
heartbeat.timeout: 50s
# 注册超时
taskmanager.registration.timeout: 5min最佳实践
-
合理配置 Slot 数：根据 CPU 核数配置 numberOfTaskSlots，通常 1-4 个，避免过多导致资源竞争。Slot 数过多会导致每个 Slot 分配的内存和 CPU 减少，影响 Task 执行性能。
-
配置足够内存：taskmanager.memory.process.size 根据作业需求配置，堆内和堆外内存比例合理。状态后端使用 RocksDB 时需要足够的托管内存，网络密集型作业需要调大网络内存比例。
-
监控心跳状态：关注心跳超时告警，及时发现 TaskManager 异常。心跳超时通常由网络问题、GC 停顿或 TaskManager 负载过高导致，需要结合日志和指标排查。
-
使用 Slot Sharing：默认开启 Slot Sharing，多个算子共享一个 Slot，提高资源利用率。但隔离性要求高的场景（如内存密集型算子）可以关闭 Slot Sharing，为每个算子分配独立 Slot。
-
配置 HA 高可用：生产环境配置 ZooKeeper/K8s HA，ResourceManager 故障切换时 TaskManager 自动重新注册，不需要重启 TaskManager，提高集群可用性。
七、总结
Flink TaskManager 启动是一个6步流程：TaskManagerRunner 启动 → TaskManagerServices 创建 → TaskExecutor 创建 → 启动 RPC 服务 → 注册 ResourceManager → Slot 创建与心跳。核心组件包括 SlotTable、MemoryManager、NetworkEnvironment、IOManager、TaskManagerServices 和 TaskExecutorGateway。注册 ResourceManager 分为5步，注册成功后创建 N 个 FREE 状态的 Slot，通过心跳机制定期上报状态。理解启动流程有助于排查 TaskManager 注册失败、内存分配失败、网络缓冲区不足、心跳超时被剔除等常见问题。
