一、协议版本

目前主流两个版本：

1. MQTT 3.1.1：最广泛，大量物联网设备、开源 broker（Mosquitto）默认支持，稳定够用。
2. MQTT 5.0 ：增强版，新增大量能力，现在逐步普及：
   • 支持共享订阅（多个客户端分摊同一个主题消息，负载均衡）
   • 消息与订阅携带原因码，方便排查失败原因
   • 主题别名，减少报文体积
   • 支持用户属性（自定义KV附加在消息里）
   • 更好的错误反馈、流量控制、会话管理

选型建议：新项目优先考虑MQTT5；老旧嵌入式设备很多只能跑3.1.1。

二、核心概念深入讲解

1. 会话 Session

客户端连接 Broker 时可以指定 Clean Session（清除会话）

• CleanSession = true（MQTT3.1.1） / Clean Start = true（MQTT5）
  连接成功后，断开连接就清空会话：订阅关系、未接收消息全部丢弃。临时客户端常用（手机APP临时查看数据）。
• CleanSession = false / Clean Start = false
  Broker保存会话：客户端掉线后，订阅关系保留；QoS1/QoS2未送达消息会缓存。设备重连后，自动补发离线期间消息。适合传感器这类持续在线设备。

缓存消息有上限，Broker一般会设置最大缓存数量，超出会丢弃。

2. Topic 主题规则

• 层级分隔符：/，例如 device/001/temp
• 通配符 （只能用在订阅，发布消息不能带通配符）
  • +：单层通配符。sensor/+/temp 匹配 sensor/room1/temp、sensor/room2/temp；不能跨层级
  • #：多层通配符，必须放在主题末尾。sensor/room1/# 匹配 sensor/room1/temp、sensor/room1/hum

示例：

主题：factory/workshop1/machine01/temp

factory/+/machine01/temp ✔ 匹配

factory/# ✔ 匹配

factory/#/temp ❌ 错误，#只能在最后

3. Retain 保留消息

发布消息时设置 retain=true：

Broker保存这个主题最新一条消息 。

新客户端订阅该主题瞬间，Broker立刻把这条保留消息推送给新订阅者。

场景：上报设备当前状态。比如温度传感器，新APP订阅后马上拿到当前温度，不用等传感器下一次上报。

清除保留消息：向该主题发送一条 payload 为空、retain=true 的消息。

4. Will 遗嘱消息（Last Will and Testament）

客户端连接Broker的时候，预先告诉Broker：

如果我非正常断开（断网、断电、程序崩溃，没有发送正常DISCONNECT包），请帮我向指定主题发送遗嘱消息。

正常调用断开指令DISCONNECT，遗嘱消息不会发送。

场景：设备离线告警。设备掉线，其他订阅端立刻收到 device/001/status = offline。

5. QoS 再细化

QoS 是发布者和Broker之间 的保障，不是端到端！

例如：发布QoS1，订阅QoS0 → Broker收到消息后，发给订阅者就是QoS0。

• QoS 0：最多一次
  PUBLISH报文直接发出，无应答。丢包就丢失。开销最小。适合高频非关键数据（温度实时流，丢一条无所谓）。
• QoS 1：至少一次
  流程：PUBLISH → 收到PUBACK才算成功。没收到ACK就重发。
  缺点：消息可能重复到达，业务层需要做去重。适合状态上报，允许重复。
• QoS 2：恰好一次
  四次握手：PUBLISH → PUBREC → PUBREL → PUBCOMP。
  保证消息只送达一次。开销最大。适合支付、开关指令这类不能丢、不能重复的场景。

三、MQTT 控制报文（一共14种报文）

MQTT通信全部由固定格式报文组成，常见：

1. CONNECT：客户端发起连接
2. CONNACK：Broker响应连接结果
3. SUBSCRIBE：客户端订阅主题
4. SUBACK：订阅应答
5. PUBLISH：收发消息主体报文
6. PUBACK / PUBREC / PUBREL / PUBCOMP：QoS应答报文
7. UNSUBSCRIBE：取消订阅
8. UNSUBACK：取消订阅应答
9. PINGREQ：心跳请求（客户端保活）
10. PINGRESP：心跳响应
11. DISCONNECT：客户端正常断开

心跳 KeepAlive

CONNECT的时候设置KeepAlive时间（秒）。

含义：客户端必须在这个时间间隔内至少发一次PINGREQ，证明在线。

如果Broker超过1.5倍KeepAlive时间没收到客户端任何数据 → 判断客户端掉线，触发遗嘱消息。

嵌入式设备常用：KeepAlive=60s。

四、Broker（消息代理）常用开源实现

1. Eclipse Mosquitto：轻量、简单，MQTT3.1.1/5支持，最常用，适合测试、中小型项目。
2. EMQX：高性能，百万级连接，MQTT5完善，支持集群、共享订阅、规则引擎，工业/云平台常用。
3. VerneMQ：高并发集群Broker。

五、MQTT 安全机制

1. 用户名密码认证：CONNECT包携带username/password，最简单。
2. TLS/SSL加密：MQTT over TLS（端口8883），传输内容加密，防止抓包窃听；MQTT默认1883明文。
3. 证书认证（x509）：客户端证书，比账号密码更安全，设备场景首选。
4. 权限控制 ACL：Broker配置，控制客户端只能订阅/发布指定主题（例如设备只能发布自己id的主题，不能读其他设备）。

六、MQTT over WebSocket

端口一般 8083。

把MQTT包封装在WebSocket里，浏览器前端JS直接连接MQTT broker，不用后端中转。网页控制台实时看传感器数据常用。

七、MQTT 优缺点

✅ 优点

1. 报文极小，网络开销低，适合低带宽、4G/窄带物联网NB-IoT
2. Pub/Sub解耦，设备不用关心对方IP地址
3. 长连接，消息实时推送
4. 丰富特性：遗嘱、保留消息、QoS，适配物联网设备不稳定网络
5. 跨平台，几乎所有单片机、嵌入式、编程语言都有SDK

❌ 缺点

1. 依赖Broker，Broker是单点（可以集群解决）
2. 不适合超大文件传输（设计初衷是短消息，payload最大理论上限256MB，但一般业务只传几十~几百字节）
3. QoS不能跨Broker保证，分布式场景要业务层兜底
4. 消息没有内置持久化（Broker可以配置持久化，不是协议强制）

八、适用/不适用场景

✅ 适合：

• 物联网传感器、智能硬件上报数据
• 设备远程下发控制指令
• 实时状态推送、设备上下线告警
• NB-IoT、4G模组低功耗设备

❌ 不适合：

• 大文件上传下载（视频流一般不用原生MQTT）
• 复杂事务消息（kafka更适合大数据流）
• 一次性短请求（HTTP更简单）

九、简单对比 MQTT vs Kafka vs WebSocket

1. MQTT：物联网，海量低算力设备，小消息，Pub/Sub，支持QoS/遗嘱。
2. Kafka：大数据日志流，高吞吐，消息持久化，适合后端数据分析，不适合嵌入式设备。
3. 原生WebSocket：浏览器双向通信，没有主题、QoS、遗嘱这些能力，只是单纯双向通道。MQTT over WebSocket是在WebSocket之上跑MQTT协议。

十、MQTT 消息结构（PUBLISH报文）

报文分为两部分：固定头 + 可变头 + 载荷payload

• 固定头：控制报文类型、QoS、retain等标记
• 可变头：主题名，QoS1/2带报文ID；MQTT5可带用户属性
• payload：消息内容，二进制字节流，MQTT不关心里面是JSON、文本、二进制，业务自己解析。

习惯：物联网消息大多用JSON，方便调试。

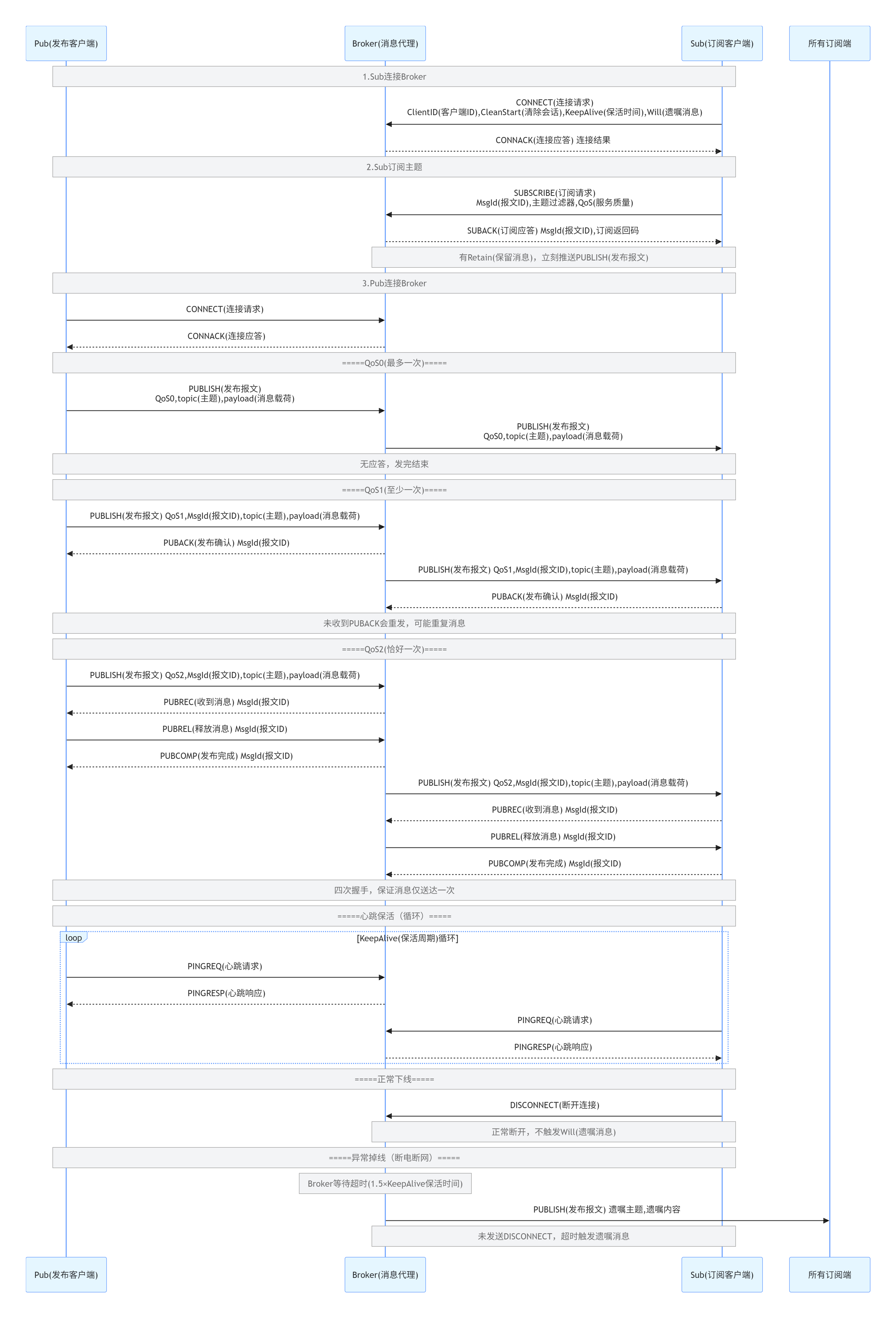

十一、MQTT 时序图

QoS2 目的：保证消息有且仅收到 1 次，不丢、不重复，一共 4 步：

1. PUBLISH：发布端 → Broker：发送消息
2. PUBREC：Broker → 发布端：已收到消息（收到这一步，Broker 就不会再接收这条消息的重复 PUBLISH）
3. PUBREL（Release，释放消息） ：发布端 → Broker：我确认收到 PUBREC 了，现在允许 Broker 把这条消息转发出去
4. PUBCOMP（Complete，发布完成）：Broker → 发布端：消息转发流程全部结束，这条报文 ID 可以释放

简单一句话理解这两个报文：

PUBREL = "我确认你收到消息了，可以把消息发出去了"

PUBCOMP = "全部搞定，这条消息事务结束"
这 4 个报文（PUBLISH-PUBREC-PUBREL-PUBCOMP）就是 QoS2 的四次握手。

---

心跳 PINGREQ / PINGRESP（KeepAlive 保活）

1. 两个报文

• PINGREQ ：Ping Request，心跳请求（客户端发给 Broker）
• PINGRESP ：Ping Response，心跳响应（Broker 回复客户端）

2. 作用

MQTT 是长连接 ，但是网络中间设备（路由器 / 防火墙）会自动删掉长时间没有数据的空闲 TCP 连接。

所以客户端必须定时发心跳包，告诉 Broker：我还在线！

工作规则

1. 客户端 CONNECT 连接 Broker 的时候，会填写 KeepAlive（保活时间，单位秒，比如 60s）
2. 规则：客户端必须在 KeepAlive 时间内，至少发一次 PINGREQ
3. Broker 判断掉线：超过 1.5 × KeepAlive 的时间，没有收到客户端任何数据（PINGREQ 或者消息）
   → Broker 判定客户端异常掉线（断网 / 断电 / 程序崩溃） ，触发遗嘱消息 Will

举例子：KeepAlive=60 秒

客户端每 50s 发送一次 PINGREQ（心跳请求）

Broker 收到，回复 PINGRESP（心跳响应）

如果断网，Broker 等 90s（1.5*60）还没收到任何包 → 判断离线，推送遗嘱消息。

3. 重点区分

✅ 正常下线：客户端主动发送DISCONNECT，Broker 直接知道离线，不触发遗嘱

❌ 异常掉线：没发 DISCONNECT，Broker 靠心跳超时判断离线，触发遗嘱消息

---
