摘要：MoE（Mixture of Experts，专家混合）是现代大模型中常见的稀疏架构。它的核心不是让模型里出现人类意义上的"法律专家、医学专家"，而是把 Transformer 中的部分 FFN 替换为多个专家网络，并用 router 为每个 token 选择少数专家。这样可以提高总参数容量，同时控制每 token 的计算量。本文会从 dense FFN 的瓶颈讲起，拆解 top-k routing、路由权重、负载均衡、容量因子、token dispatch、专家并行、显存和通信成本，并给出可运行的小代码帮助你理解 MoE 为什么强、为什么难部署。

前置知识：专栏一 Transformer、分布式训练、优化器；专栏二 DeepSeek、第 35 篇 Mixtral
阅读时间：60-75 分钟
代码环境：Python 3.10+，示例只依赖标准库
读完目标：能解释 MoE 和 dense FFN 的区别，能理解 router、top-k、负载均衡和容量因子，能判断 MoE 部署、训练和微调风险

1. 先把问题讲清楚：为什么需要 MoE

Transformer block 里通常有两大核心模块：Attention 和 FFN。Attention 负责读取上下文，FFN 负责对每个 token 的表示做非线性变换。很多大模型的参数大量集中在 FFN 中。

如果想增强模型能力，最直接的办法是把 FFN 做大。但 dense FFN 有一个问题：每个 token 都要经过同一个大 FFN，参数越多，每 token 计算越贵。

MoE 的思路是：

text 复制代码

准备多个 FFN 专家；
每个 token 只选择其中少数几个专家；
总容量变大，但单 token 计算相对可控。

这叫稀疏激活。模型有很多参数，但每次只激活一部分。

一个类比：公司有很多专业小组，但每个工单不会发给所有小组，只会由调度系统分给最相关的几个小组处理。MoE 里的 router 就像调度系统，专家就是不同 FFN 分支。

2. Dense FFN 和 MoE FFN 的结构差异

Dense Transformer block 可以简化成：

text 复制代码

x -> Attention -> FFN -> output

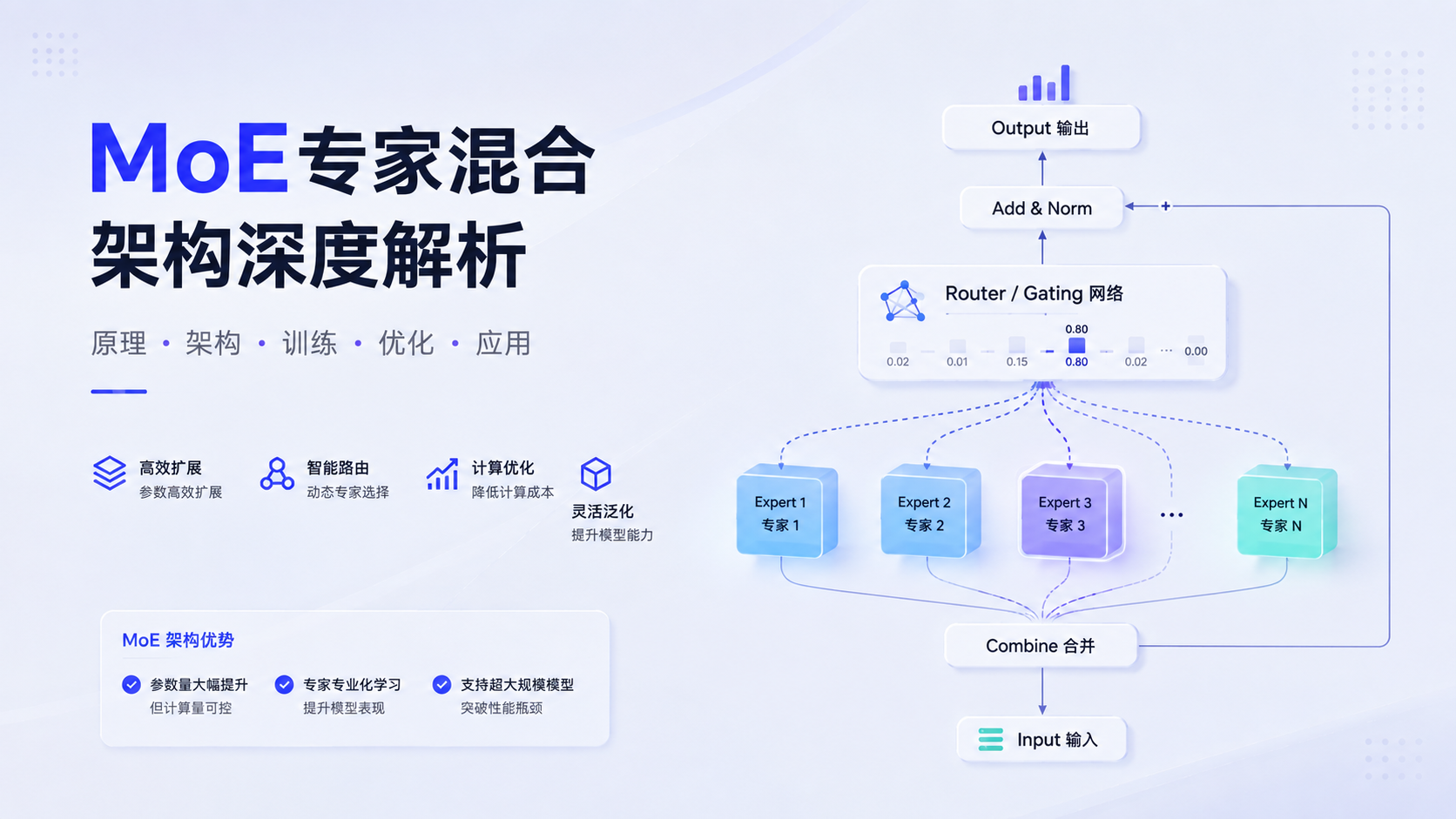

MoE Transformer block 通常把部分 FFN 换成专家集合：

text 复制代码

x -> Attention -> Router -> TopK Experts -> Combine -> output

Dense FFN 对每个 token 都使用同一套参数；MoE FFN 对不同 token 可能选择不同专家。

维度	Dense FFN	MoE FFN
参数容量	一个 FFN	多个专家 FFN
每 token 计算	全部 FFN 都用	只用 top-k 专家
路由	不需要	需要 router
负载均衡	不涉及	关键问题
分布式通信	相对简单	可能需要 all-to-all
微调复杂度	较低	router/专家/共享层都要考虑

MoE 的收益来自容量/计算折中，代价来自动态路由和系统复杂度。

3. MoE 公式怎么读

MoE 层可以简化写成：

y = ∑ i ∈ TopK ( r ( x ) ) p i E i ( x ) y = \sum_{i \in \text{TopK}(r(x))} p_i E_i(x) y=i∈TopK(r(x))∑piEi(x)

先用大白话说一遍：router 看一下 token 表示 x x x，给每个专家打分；选出分数最高的 k 个专家；这些专家分别处理 token；最后按权重把专家输出加起来。

逐项解释：

x x x：某个 token 的隐藏表示；
r ( x ) r(x) r(x)：router，对每个专家打分；
E i E_i Ei：第 i i i 个专家网络，通常是 FFN；
TopK \text{TopK} TopK：只选择得分最高的 k 个专家；
p i p_i pi：被选专家的归一化权重；
y y y：MoE 层输出。

注意：专家不是人类可解释的领域专家。它们是训练出来的计算分支，可能学到某些模式，但不一定对应"代码专家""法律专家"这种标签。

4. 用代码模拟 top-k routing

下面用随机 router 分数模拟 top-k 路由。真实模型的 router 是可学习网络，这里只看机制。

python 复制代码

# Python 3.10+
import math
import random

random.seed(0)


def softmax(values):
    m = max(values)
    exps = [math.exp(v - m) for v in values]
    total = sum(exps)
    return [v / total for v in exps]

num_tokens = 6
num_experts = 4
top_k = 2

for token_id in range(num_tokens):
    scores = [random.uniform(-1, 1) for _ in range(num_experts)]
    probs = softmax(scores)
    selected = sorted(enumerate(probs), key=lambda x: x[1], reverse=True)[:top_k]
    print("token", token_id, "probs", [round(p, 2) for p in probs], "->", selected)

这个输出会显示：不同 token 可能选择不同专家。这就是 MoE 的稀疏性来源。

实际训练中，router 学得好不好非常关键。router 太随机，专家学不到稳定分工；router 太偏，少数专家过载，其他专家浪费。

5. 负载均衡：不能所有 token 都挤到一个专家

如果 router 总是选择同一个专家，会出现两个问题：

text 复制代码

1. 热门专家过载，吞吐下降；
2. 冷门专家很少被训练，参数浪费。

因此 MoE 通常需要负载均衡损失或路由约束，让 token 分布不要太极端。

用代码统计专家负载：

python 复制代码

# Python 3.10+
from collections import Counter

assignments = [0, 1, 1, 1, 2, 1, 3, 1, 2, 1, 0, 0]
num_experts = 4
counts = Counter(assignments)
loads = [counts[i] for i in range(num_experts)]
print("loads:", loads)
print("max/min ratio:", round(max(loads) / max(min(loads), 1), 2))

负载均衡不只是训练细节。推理时如果大量 token 都跑到同一专家，那张 GPU 或那个专家分片会成为瓶颈，整个 batch 都要等它。

6. 容量因子：专家最多接多少 token

MoE 的动态路由会带来一个工程问题：一个 batch 里某个专家可能被太多 token 选中。系统通常会给每个专家设置容量。

容量可以粗略写成：

capacity = ⌈ tokens experts × capacity factor ⌉ \text{capacity} = \left\lceil \frac{\text{tokens}}{\text{experts}} \times \text{capacity factor} \right\rceil capacity=⌈expertstokens×capacity factor⌉

逐项解释：

tokens：当前 batch 中 token 总数；
experts：专家数量；
capacity factor：容量放大系数；
capacity：每个专家最多处理的 token 数。

代码：

python 复制代码

# Python 3.10+
import math


def expert_capacity(num_tokens, num_experts, capacity_factor):
    return math.ceil(num_tokens / num_experts * capacity_factor)

for cf in [1.0, 1.25, 1.5, 2.0]:
    print(cf, expert_capacity(1024, 8, cf))

容量太小，部分 token 可能被丢弃、退化处理或重路由；容量太大，显存和计算浪费。MoE 的工程难点就在这种动态性：输入分布一变，路由和负载也会变。

7. Token dispatch：MoE 为什么会有通信成本

在多 GPU 部署中，不同专家可能放在不同设备上。一个 batch 的 token 经过 router 后，需要按专家重新分组，发送到对应设备，计算后再合并回原顺序。

流程：

text 复制代码

token batch -> router scores -> top-k experts -> dispatch to expert devices -> expert FFN -> combine -> original order

用小例子模拟分桶：

python 复制代码

# Python 3.10+
from collections import defaultdict

token_to_experts = {
    "t0": [1, 2],
    "t1": [0, 1],
    "t2": [2, 3],
    "t3": [1, 3],
}

buckets = defaultdict(list)
for token, experts in token_to_experts.items():
    for expert in experts:
        buckets[expert].append(token)

for expert, tokens in sorted(buckets.items()):
    print("expert", expert, "receives", tokens)

真实系统里，这个 dispatch 可能对应跨 GPU all-to-all 通信。网络互联越慢、专家分布越不均，MoE 越难发挥理论优势。

8. 总参数、激活参数、显存、通信要分开

MoE 讨论里最容易混淆四个概念：

概念	含义	常见误解
总参数	所有专家和共享层参数总和	总参数大不等于每 token 都算
激活参数	单 token 实际经过的专家参数	激活少不等于权重显存少
权重显存	部署时要加载或分片的参数	MoE 仍可能需要大量显存
通信成本	token 分发到专家再聚合	多卡 MoE 可能很贵

一个粗略计算：

python 复制代码

# Python 3.10+

def ffn_params(hidden, ffn):
    return hidden * ffn + ffn * hidden


def moe_layer_params(hidden, ffn, num_experts, active_experts):
    one = ffn_params(hidden, ffn)
    return {
        "total": one * num_experts,
        "active_per_token": one * active_experts,
    }

for experts, active in [(8, 2), (16, 2), (64, 4)]:
    r = moe_layer_params(4096, 14336, experts, active)
    print(experts, active, "total_B=", round(r["total"]/1e9, 2), "active_B=", round(r["active_per_token"]/1e9, 2))

这段代码再次强调：MoE 的"总容量"和"每 token 计算"不是同一回事。

9. MoE 微调要注意什么

微调 MoE 比 dense 模型复杂，因为你要决定更新哪些部分：

text 复制代码

1. 更新 router 吗？
2. 更新所有专家，还是部分专家？
3. LoRA 加在共享层、专家层，还是都加？
4. 小数据是否会让路由偏向少数专家？
5. 是否需要冻结 router 避免路由漂移？
6. 微调后负载是否变差？
7. 安全和通用能力是否退化？

小数据微调尤其要谨慎。少量领域数据可能让 router 过度偏向某些专家，导致专家负载和能力分布变化。评估时不能只看目标任务，还要看通用能力、路由分布和吞吐。

一个微调前后路由统计表很有价值：

指标	微调前	微调后	风险
top 专家占比	18%	45%	路由过度集中
空闲专家数	0	3	参数浪费
tokens/s	1000	720	负载或通信变差
目标任务分	72	84	有收益
通用任务分	80	68	遗忘风险

没有路由监控，MoE 微调很容易只看见任务分涨，看不见系统成本恶化。

10. 什么时候适合 MoE

适合 MoE 的场景：

text 复制代码

1. 需要更大模型容量；
2. 有多卡或推理集群支持；
3. 任务吞吐足够高，能摊薄调度复杂度；
4. 团队能监控路由、负载和通信；
5. 模型质量收益能抵消部署复杂度；
6. 有明确评估集，而不是只看参数规模。

不适合的场景：

text 复制代码

1. 单卡小应用；
2. 极低延迟任务；
3. 团队没有推理调优经验；
4. 任务简单，小 dense 模型足够；
5. 需要频繁小数据微调但无法监控路由。

MoE 是提高能力/计算比的架构工具，不是所有项目的默认选择。

11. 常见误区

误区一：专家就是人类可解释领域专家。 专家分工来自训练，不一定对应法律、医学、代码等人类领域。

误区二：MoE 总参数大，所以一定更强。 能力还取决于数据、训练、路由、对齐和评估。

误区三：MoE 激活参数少，所以部署一定便宜。 权重显存、KV Cache、通信和调度仍然存在。

误区四：负载均衡只是训练细节。 负载不均会直接影响推理吞吐和稳定性。

误区五：MoE 微调和 dense 微调一样简单。 router、专家、共享层和负载都可能变化，必须额外监控。

12. 小结

MoE 用多个专家扩大模型总容量，用 router 为每个 token 选择少数专家，从而控制每 token 计算量。它的关键机制包括 top-k routing、路由权重、负载均衡、容量因子、token dispatch 和专家并行。

MoE 的工程价值在于容量/计算折中，工程代价是路由、显存、通信、负载和微调复杂度。是否选择 MoE，必须结合任务收益、部署能力和评估体系判断。

大模型视角

从大模型架构角度看，MoE 是 dense scaling 之外的重要路线。它让"模型更大"不再简单等于"每个 token 计算更贵"，但把复杂度转移到了路由和系统层。理解 MoE，才能理解 DeepSeek、Mixtral 等模型为什么强调稀疏激活和专家并行。

下一篇会讲 VLM，多模态模型如何把图片、截图、文档等视觉输入接入语言模型。
