甲方只给了一张卫星截图，我用 Three.js + Blender 建了一座 3D 能源站

一个「综合能源补给站」数字孪生大屏的完整实现：从一张卫星截图出发，反求设计稿相机、脚本化建模、Cycles 烘焙夜景、牵引车倒车入位、运营仿真，最后让三维画面和设计稿逐像素对齐。

一、需求：一张截图，一份清单

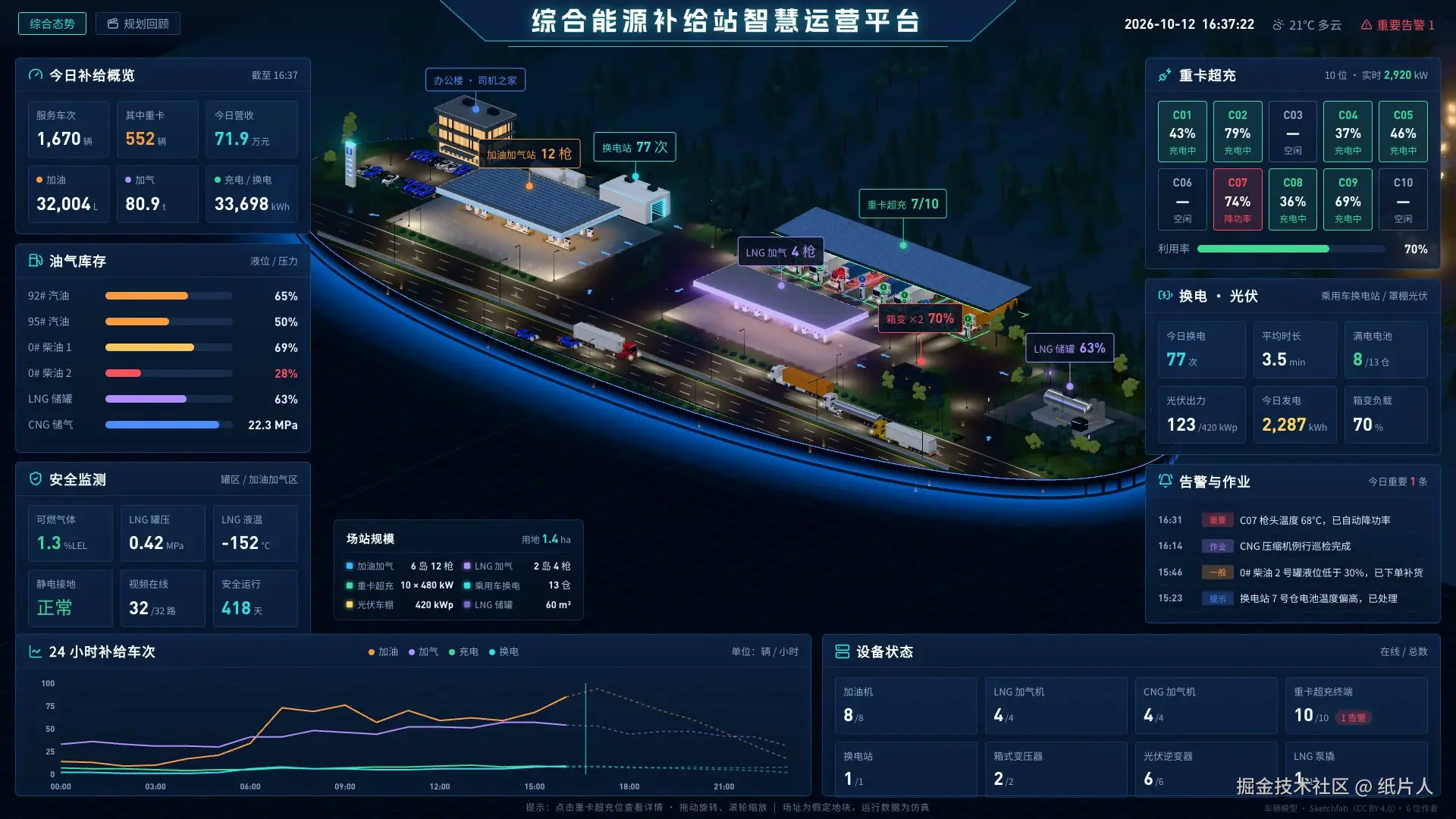

甲方的需求很简单：做一个综合能源补给站的 3D 可视化大屏。站里有加油加气站、LNG 加气站、重卡超充、乘用车换电站和办公楼。

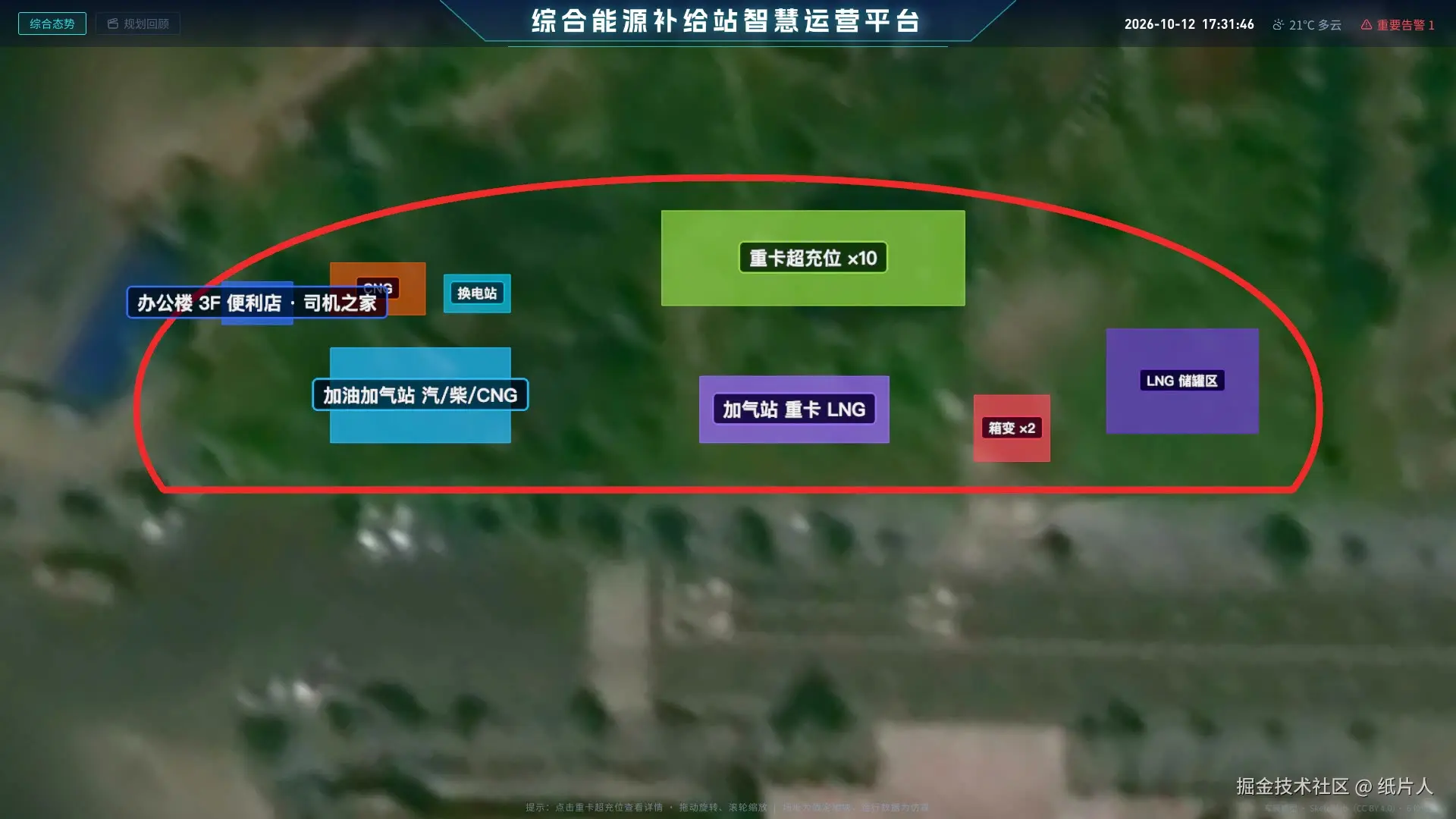

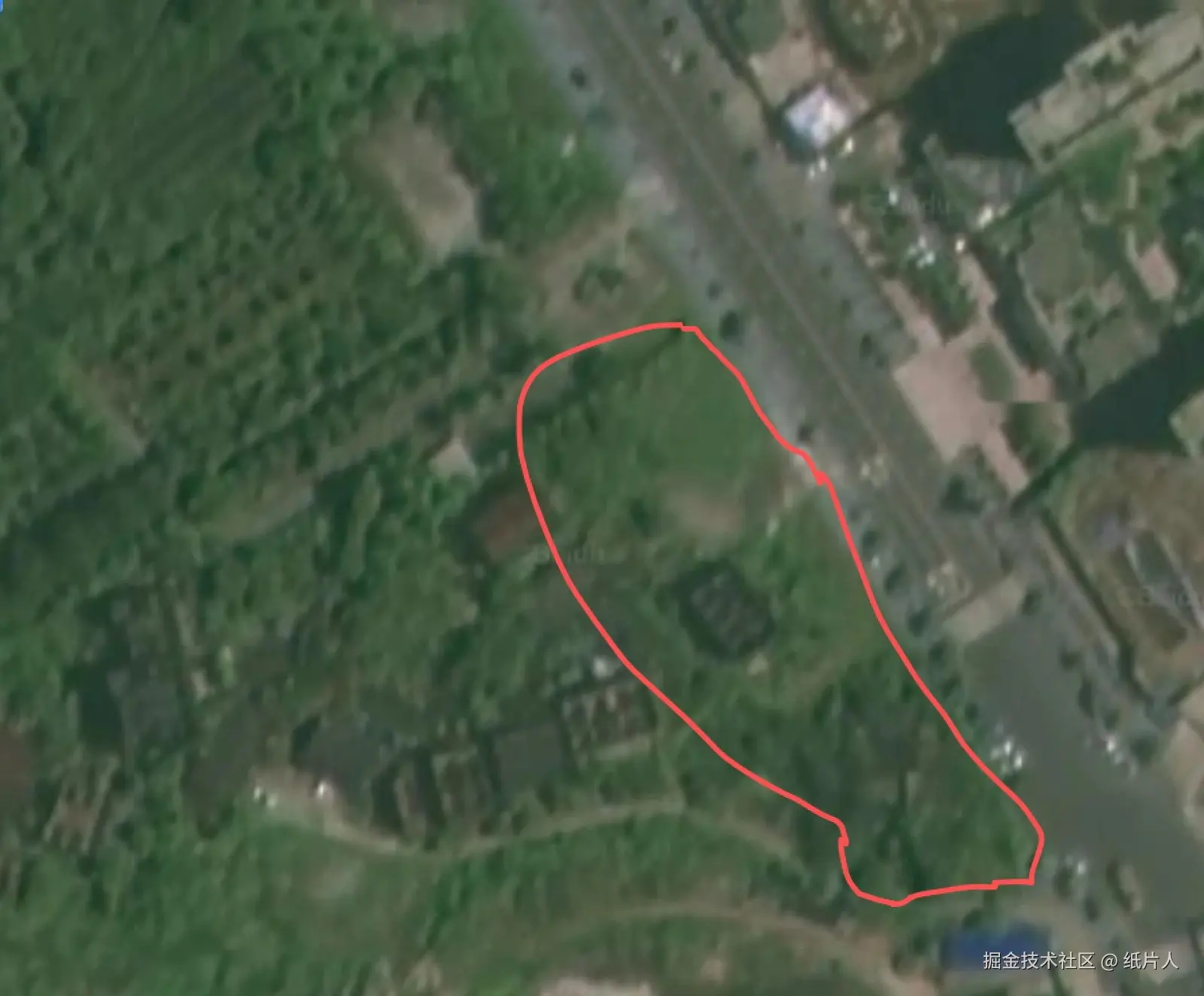

能拿到手的资料也很简单：一份设施清单，加上一张地图卫星截图，红线圈出的就是这块地：

没有地址，没有 CAD，没有尺寸。所以整件事要分成几步来做：

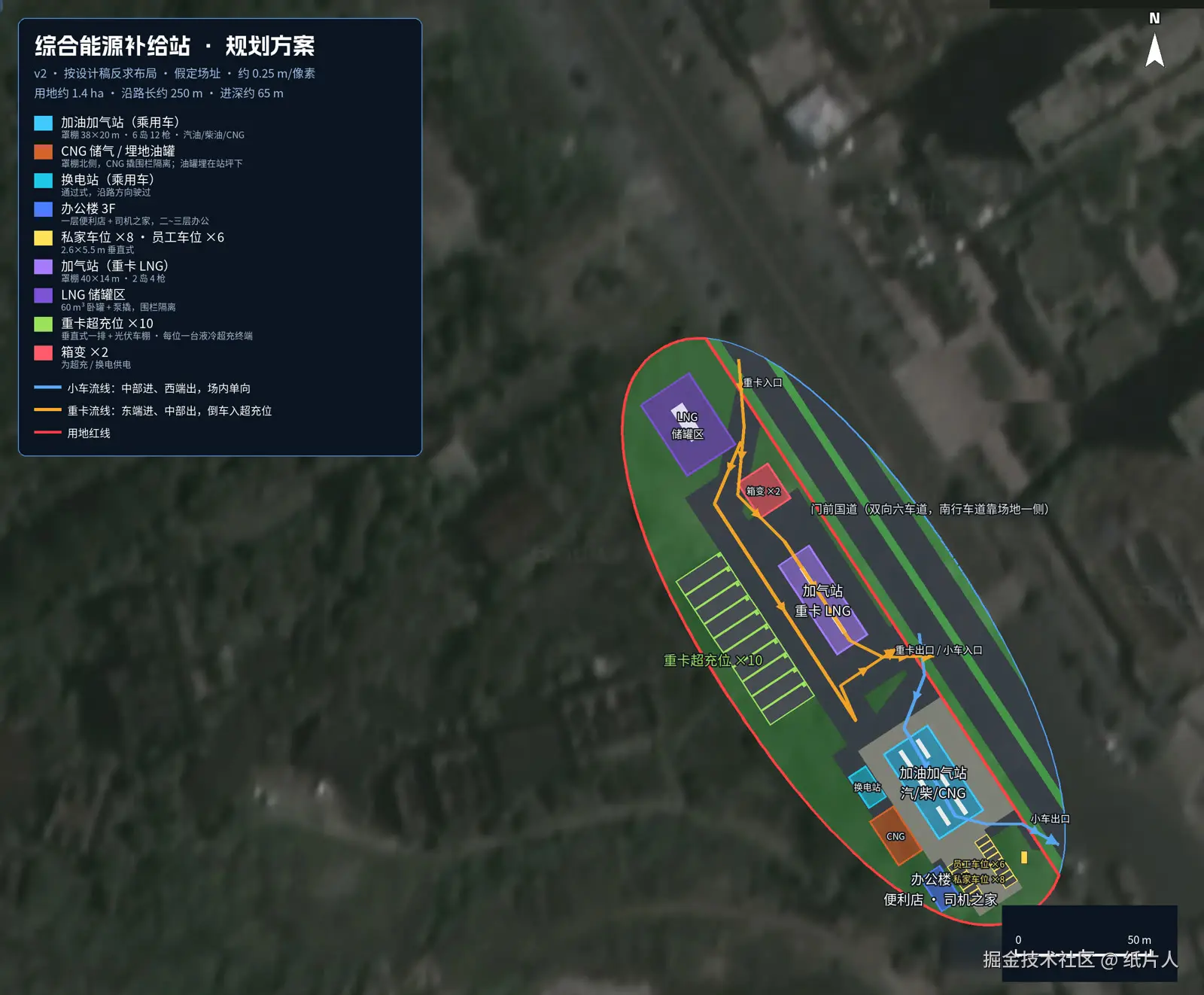

1. 当规划师：估出比例尺，排出每栋建筑的位置，规划车辆怎么进、怎么出；

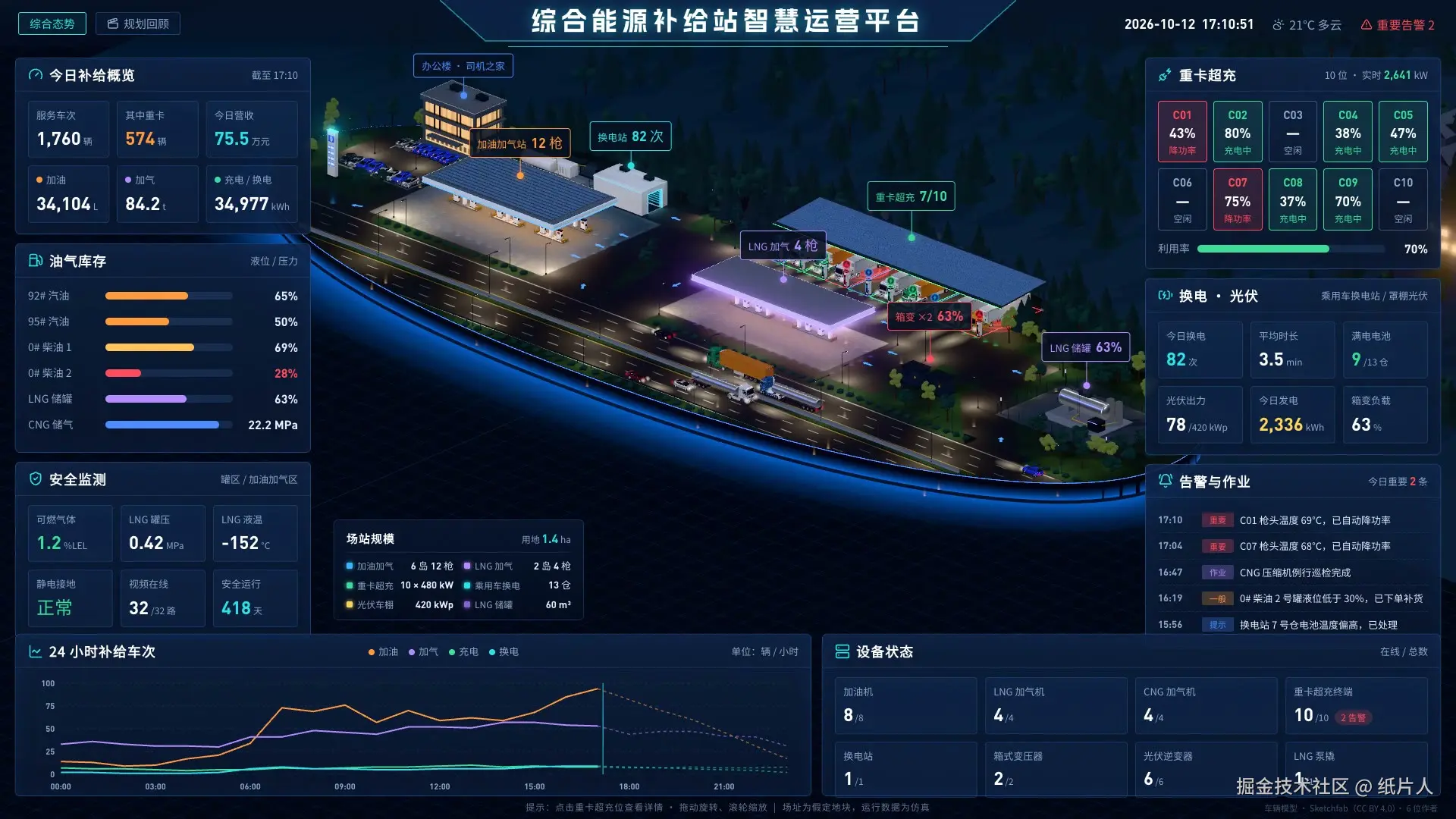

2. 定视觉：先出一张 AI 概念效果图给甲方确认（下图）；
3. 当建模师：在 Blender 里把规划「种」成三维模型，烘焙夜景灯光；
4. 当前端：用 three.js 加载模型，接上仿真数据，让车流动起来；
5. 当质检：确认实现和设计稿一致。

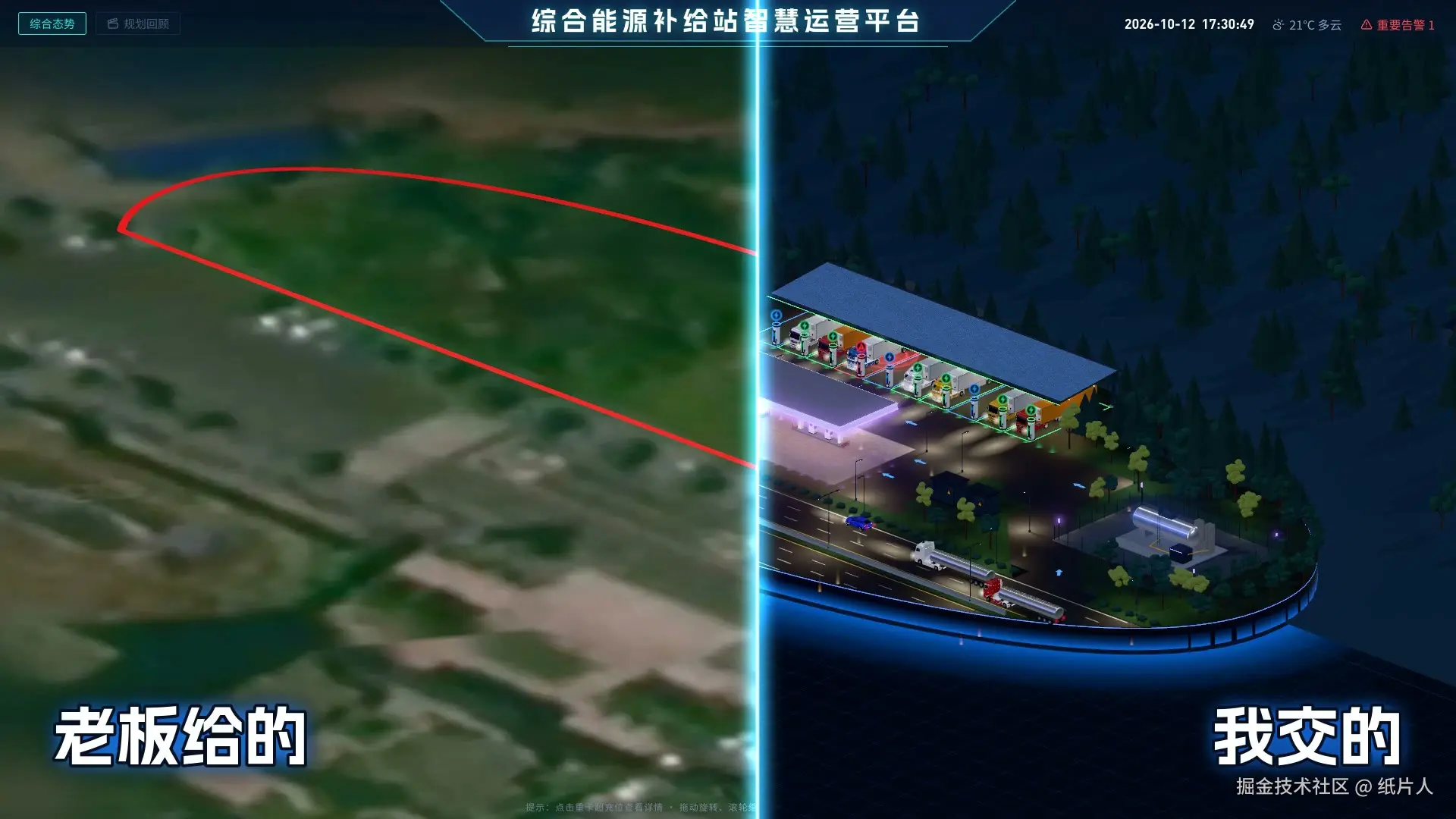

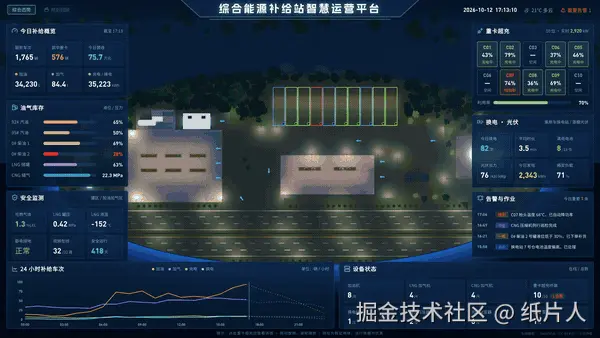

最终效果，左边是甲方给的，右边是交付的（同一个三维视角）：

技术栈

环节	工具
页面	Vue 3 + Vite，px→rem 等比缩放（postcss-pxtorem，设计稿 1920 宽）
三维	three.js：正交相机、UnrealBloomPass 辉光、RectAreaLight、InstancedMesh
建模	Blender 5.1，全部用 Python 脚本建模（bpy + bmesh），Cycles 烘焙地面光照
规划	Python（PIL / NumPy / OpenCV）：规划数据、规划图、航拍底图处理
车辆模型	Sketchfab CC BY 4.0 模型（MAN TGX、Actros 牵引车、半挂车、轿车），脚本减面换材质
还原度检查	无头 Chrome 截图 + Python 叠图对比

二、整体流水线

整个项目坚持一条原则：所有产物都由脚本生成，不手改模型、不手改数据。规划数据只写在一个地方，其余产物都从它派生出来：

draw_plan.py（规划数据：唯一数据源）
 ├─→ plan-v2.png          规划图（给人看）
 ├─→ site.json            Blender 布局
 ├─→ plan.json            页面数据（开场动画的分区色块、红线）
 └─→ site.webp            去掉手绘红线、四周外扩的航拍底图
                │
Blender（scripts/blender/energy/*.py）
 ├─→ station.glb          场站模型（树 / 路灯导出为 GPU 实例）
 ├─→ vehicles.glb         车辆预制（车轴位置写进 glTF extras）
 ├─→ ground_bake.webp     Cycles 烘焙的地面光照
 └─→ outline.json         沙盘轮廓、车道范围
                │
three.js（EnergyScene）+ 仿真器（Simulator）+ Vue 面板

改一个罩棚的位置，只需要改 draw_plan.py 里的一行坐标，然后重跑一遍流水线。

三、从设计稿「反求」布局

最开始我是照自己画的规划草图建模的，结果和甲方确认的概念图对不上：沿路的设施顺序反了，地块形状不同，重卡车位的排法也不同。甲方认的是概念图，所以要反过来，从概念图推出规划。

3.1 标定设计稿的相机

概念图是 AI 生成的，没有相机参数，但它看起来是一张近似正交的等轴测图。正交相机有个很好用的性质：

地面上的点投到屏幕上是一个仿射变换：横向长度按比例 s 缩放，沿视线方向的长度再多压缩 sin(俯角) 倍。

设相机方位角为 θ，俯角为 φ，比例为 s（像素/米），地面点 (x, y, z) 投到屏幕上是：

import numpy as np

def project(p, az, el, s, c):
    """正交相机：世界点 (x, y, z) → 设计稿像素（简化示意）"""
    th, ph = np.radians(az), np.radians(el)
    X = -np.sin(th) * p[0] + np.cos(th) * p[1]  # 屏幕横向
    Y = (-np.sin(ph) * (np.cos(th) * p[0] + np.sin(th) * p[1])  # 地面纵深，被压扁
         + np.cos(ph) * p[2])  # 高度，直接抬升
    return c + s * np.array([X, -Y])

概念图里有很多「地面上的矩形」：罩棚屋面、车位前沿、车棚前沿。它们在真实世界里是直角、互相平行的。把这些矩形的像素角点标出来，用最小二乘解出 θ、φ、s 和画面偏移，使「矩形投影后的角点」和「图上的角点」误差最小。加油罩棚长度按常见的 40 m 取值，用来确定尺度。

得到的结果：方位 -47.06° 、俯角 23.66° 、8.33 px/m，残差约 3 px。

3.2 反投影回地面

相机确定后，屏幕点 → 地面点就是解一个 2×2 线性方程。屋面上的点先按估计的高度扣掉抬升量，再反解：

def unproject(px, z, az, el, s, c):
    """设计稿像素 + 已知高度 z → 地面 (x, y)（简化示意）"""
    th, ph = np.radians(az), np.radians(el)
    X, Y = (px - c) / s
    Y = -Y - np.cos(ph) * z  # 扣掉高度带来的抬升
    A = np.array([[-np.sin(th), np.cos(th)],
                  [-np.sin(ph) * np.cos(th), -np.sin(ph) * np.sin(th)]])
    return np.linalg.solve(A, [X, Y])

把概念图里每栋建筑、每条道路、沙盘边缘的像素点都反投影回去，就得到了规划的米坐标。这些坐标写进 draw_plan.py，变成唯一的数据源：

# 沙盘外轮廓：超椭圆（中心 PLAT_C，半轴 a 沿路、b 进深，指数 n；n=2 为椭圆，越大越接近圆角矩形），含门前国道
PLAT_C = (120.0, 17.0)
PLAT_A, PLAT_B, PLAT_N = 125.0, 49.0, 2.2

def platform(n_pts=360):
    """超椭圆外轮廓点列（逆时针）"""
    out = []
    for i in range(n_pts):
        t = 2 * math.pi * i / n_pts
        c, s = math.cos(t), math.sin(t)
        out.append((PLAT_C[0] + PLAT_A * math.copysign(abs(c) ** (2 / PLAT_N), c),
                    PLAT_C[1] + PLAT_B * math.copysign(abs(s) ** (2 / PLAT_N), s)))
    return out

概念图里那种「圆角胶囊形」沙盘，用一个指数 2.2 的超椭圆就能拟合得很好。

规划坐标统一用 (u, v)：u 沿门前道路向南，v 垂直道路、指向场内。Blender 和 three.js 各有一条固定的换算公式（three.js 里是 x = 110 - u, z = 40 - v）。三端共用一套坐标系，路线、锚点、标签就不会错位。

设计稿和甲方清单冲突时，以甲方的数量为准：概念图画了 12 个重卡位，甲方要 10 个，那就保留 10 个，把单个车位放宽到 6.4 m，整排长度和概念图保持一致。

四、Blender 脚本化建模

为什么不手工建模？因为布局改了好几轮，每次手工挪几十个对象是噩梦。用脚本建模的话，改完数据重跑一遍就行：

# Blender 里通过 MCP 执行
import energy.build as b; b.run()      # 清空场景，按 site.json 重建，保存 .blend
import energy.export as e; e.export()  # 导出 station.glb + vehicles.glb

脚本按职责分成几个模块：

模块	职责
palette.py	材质与程序化贴图（沥青、混凝土、光伏板、价格屏......）
assets.py	预制件：加油机、罩棚、换电站、LNG 储罐、超充桩、路灯、树......
layout.py	读 site.json，换算坐标，摆放全部要素，合并地面
lights.py / bake.py	烘焙专用灯光与 Cycles 烘焙
vendor.py	外部车辆模型的减面、换材质、实测车轴

命名就是接口 。three.js 是按对象名驱动模型的：pile_C01～pile_C10 是超充终端，bay_C01 是车位描边，anchor_fuel 是标签锚点，canopy_fuel_light 是罩棚灯面。改名会直接让前端找不到对象，所以这些名字写进了文档，当作约定来维护。

导出时有几个值得一提的选项：

bpy.ops.export_scene.gltf(
    export_format="GLB",
    export_image_format="WEBP",                 # 贴图转 WebP，体积小很多
    export_extras=col_name == "VEHICLES",       # 车轴位置（rig_*）走 glTF extras → three 的 userData
    export_gpu_instances=True,                  # 几百棵树、路灯导出为 GPU 实例
    # ......
)

五、夜景：把 Cycles 的光「烘」进 three.js

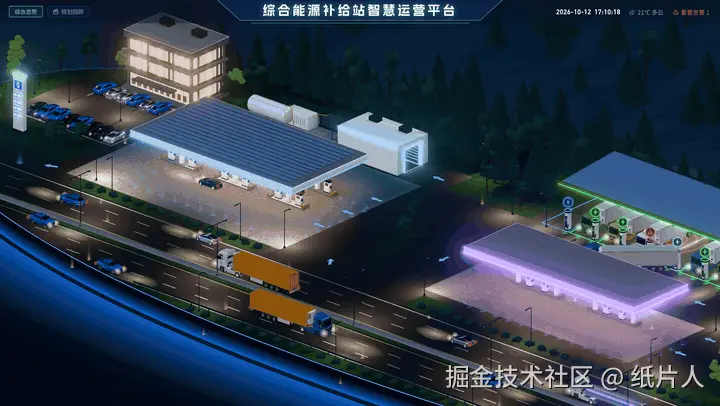

概念图的质感几乎全来自光：罩棚下被照亮的站坪、路灯下边缘清楚的暖色光斑、树下的投光，还有湿润路面上的灯光倒影。three.js 实时光照做不出这种效果，路灯有几十盏，实时阴影也扛不住。

5.1 地面光照烘焙

做法是：在 Blender 里给罩棚、路灯、树下各放一盏烘焙专用灯（不导出），用 Cycles 把最终画面 （COMBINED：贴图 × 光照 × 阴影）烘进一张地面贴图。three.js 里地面直接显示这张图：

_applyGroundBake(tex) {
  tex.flipY = false // 与 glTF 的 UV 原点约定一致
  tex.colorSpace = THREE.SRGBColorSpace
  tex.channel = 1 // 走第二套 UV（Lightmap）
  this.groundMat = new THREE.MeshStandardMaterial({
    color: 0x000000, // 基色为黑：不受实时光影响
    emissive: 0xffffff,
    emissiveMap: tex, // 烘焙结果当自发光显示
    emissiveIntensity: THEME.ground.intensity,
    roughness: THEME.ground.roughness, // 低粗糙度 + 环境反射 → 湿润路面的光泽
    metalness: 0,
    envMapIntensity: THEME.ground.env
  })
  // ......
}

关键点是黑色基色 + 烘焙图当自发光：地面完全不吃实时光，看到的就是 Cycles 渲染的结果，同时还保留了 PBR 的环境反射，可以做出湿路面的光泽。

烘焙这一步踩了两个坑：

• 重叠的路面烘成一片黑 ：地面由很多层多边形拼成（沥青、混凝土站坪、草地、标线），合并后用一套从正上方平铺的 Lightmap UV。上下重叠的面如果完全共面，Cycles 烘焙时光线会打到另一块面上，整片变黑。解决办法是给每一层错开 1.5 mm 的高度，后建的层盖住先建的层。
• 棱柱的侧面、底面和顶面抢像素 ：平面投影的 UV 里，侧面和底面会和顶面映射到同一块像素。合并时只保留朝上的面（normal.z >= 0.3）就好了。

整图 6144 宽、96 采样，在 M2 GPU 上大约要 3 分钟。MCP 调用会超时，所以把烘焙交给 bpy.app.timers 在 Blender 里异步执行，调用本身立即返回。

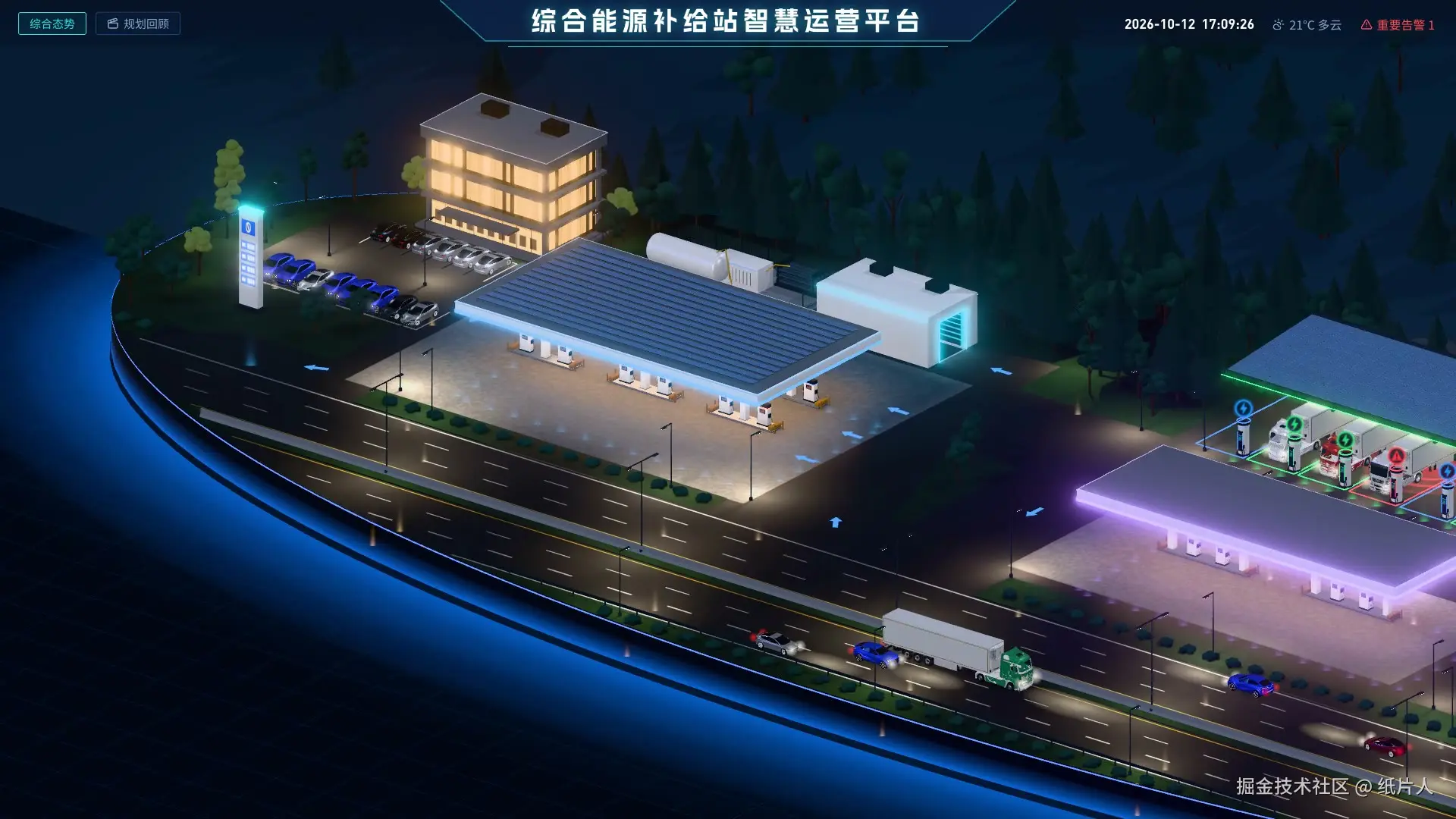

5.2 湿路面倒影

湿沥青上的灯光倒影有个规律：它总是沿着「光源脚下 → 观察者」的方向拉长。正交相机的视线方向是固定的，所以只要每帧把所有光带转到同一个角度即可：

/** 按相机水平方向转动所有光带（方向变化很小时跳过） */
update(camera, target) {
  const yaw = Math.atan2(
    camera.position.x - target.x,
    camera.position.z - target.z
  )
  if (this._yaw !== null && Math.abs(yaw - this._yaw) < 0.002) return
  this._yaw = yaw
  this._q.setFromAxisAngle(new THREE.Vector3(0, 1, 0), yaw)
  this.sources.forEach((s, i) => {
    this._p.set(s.pos.x, 0.08, s.pos.z)
    this._s.set(s.width, 1, s.length)
    this._m.compose(this._p, this._q, this._s)
    this.mesh.setMatrixAt(i, this._m)
  })
  this.mesh.instanceMatrix.needsUpdate = true
}

几十条光带（每盏路灯一条，罩棚彩色檐口每 3 m 一条）共用一个 InstancedMesh，用加法混合，实例颜色就是光色乘以强度，总共只有一次绘制调用。

5.3 发光与色调

• 色调映射用 NeutralToneMapping：ACES 会把高亮的彩色灯带褪成白色，Neutral 能保住青、紫、绿几种灯带的色相；
• 自发光按材质单独给强度 ：Blender 导出的自发光强度整体压低，最亮的几样（罩棚檐口、加油机灯带、车棚绿光）再在 THEME.glow.override 里单独指定，保证它们在辉光里清楚地亮起来；
• 光伏板的天光反射 ：夜景里光伏板映着天空泛蓝，实时环境反射太弱，就给 M_pv 加一层均匀的蓝色自发光来近似；
• 雾 ：远山和村庄按深度隐入夜色，但村庄的窗光材质关掉 fog，要让它们在夜色里透出来；
• 后处理 MSAA ：EffectComposer 默认的渲染目标没有抗锯齿，开辉光后边缘会发虚，给 WebGLRenderTarget 加上 samples: 4 就好了。

六、让三维画面和设计稿逐像素对齐

概念图是放在整屏效果图中间的（左右两侧是数据面板），场站要刚好落在面板之间。常见做法是按包围盒自适应，但那样永远对不准。

既然已经标定出了设计稿的相机，就可以直接用标定结果来算正交视锥：先指定世界里的锚点落在设计稿的哪个像素，再定下每米多少像素，left/right/top/bottom 就全确定了。

// 节选，有删减
_fitFrustum() {
  const w = this.container.clientWidth
  const h = this.container.clientHeight
  const s = w / DESIGN_W // 页面按 1920 设计稿等比缩放
  const { anchor, at, scale } = THEME.view // 锚点、锚点所在像素、像素/米
  // 把锚点变换到主视角相机（probe）的相机空间
  const a = new THREE.Vector3(...anchor).applyMatrix4(probe.matrixWorldInverse)
  const k = 1 / scale // 米 / 设计稿像素
  cam.left = a.x - at[0] * k
  cam.right = cam.left + DESIGN_W * k
  cam.top = a.y + at[1] * k
  cam.bottom = cam.top - (h / s) * k
  cam.updateProjectionMatrix()
}

这样得到的是一个不对称视锥 ，场站自然避开了左右面板，窗口缩放时也按设计稿宽度等比缩放。设计稿 1536 宽的 8.33 px/m，放进 1920 整屏的 1096 宽区域后换算成 5.94 px/m，正好就是 THEME.view.scale。

另外，_toDesign() 把世界坐标投影回设计稿坐标，HTML 标签（设施名称、超充桩详情浮窗）每帧按它定位，和三维对象始终对得上。

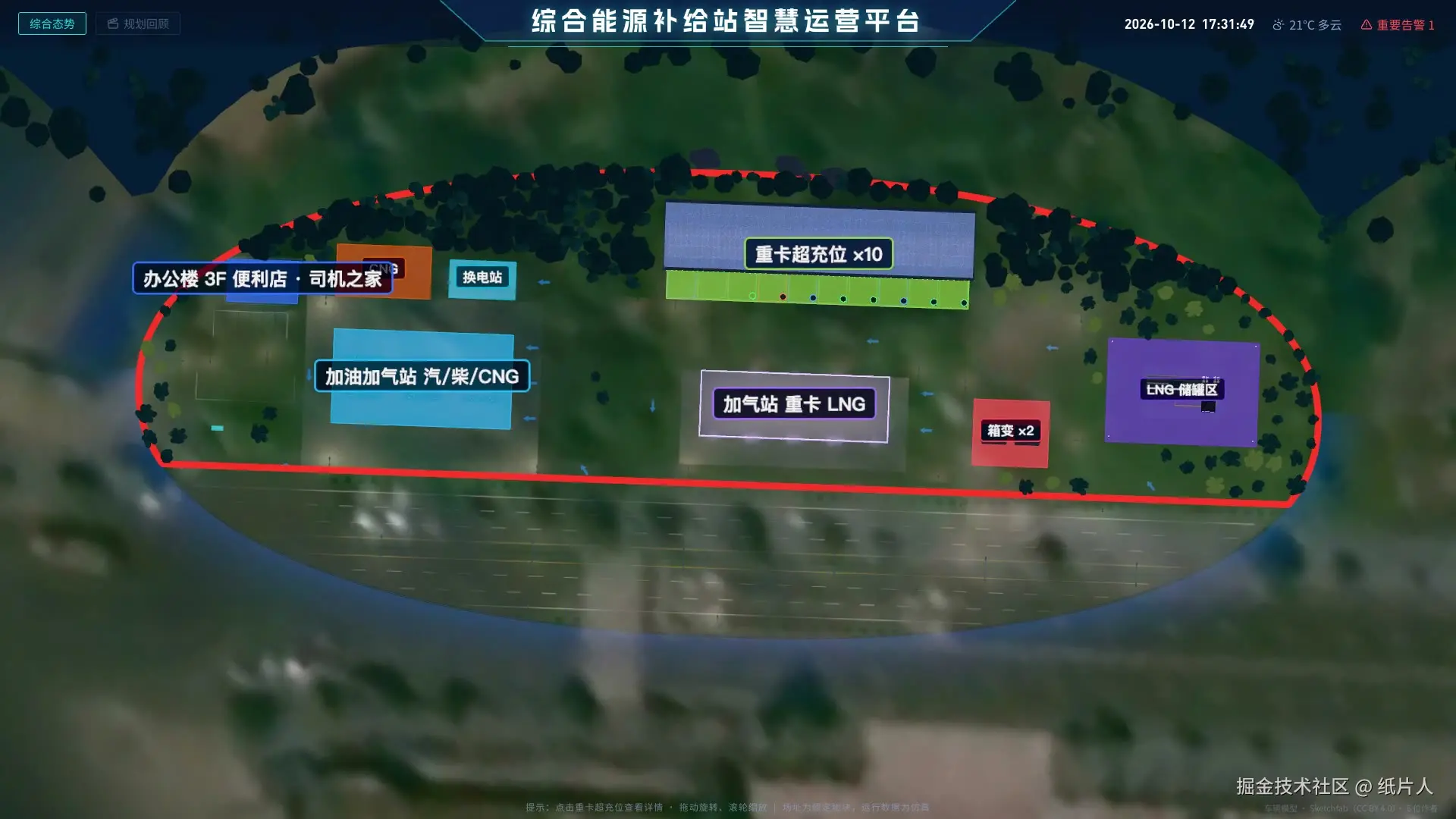

七、开场动画：从卫星图「长」出能源站

进入页面先播放一段 8.6 秒的开场动画，讲清楚「这个站是怎么来的」：

时间（秒）	画面
0.0--0.8	俯视镜头，卫星底图淡入
0.6--2.4	用地红线逐段描出（按索引数 setDrawRange 逐段显示）
2.0--4.2	各功能分区色块与名称依次落下
4.2--7.6	设施从地面「长」出来，由北向南扫过
4.6--8.4	镜头从俯视缓缓倾斜到主视角

「长出来」的实现很朴素：把所有高出地面的对象先压扁（scale.y ≈ 0），再按 x 坐标排出延迟，逐个用缓动恢复原高：

for (const r of this.risers) {
  const g = ease(span(t, 4.2 + r.delay, 5.6 + r.delay))
  r.o.scale.y = r.scale * Math.max(0.001, g)
}

这里有三个容易忽略的细节：

1. 空对象的包围盒是空的 ：anchor_* 标签锚点是没有几何的空对象，Box3 为空，算出的中心是 NaN。它混进延迟计算后，所有设施的 scale 都会变成 NaN，整个「长出来」阶段全部不可见，结束时才突然出现。解决办法是用 box.isEmpty() 跳过它们；
2. 卫星图不够大 ：截图只覆盖约 447 × 370 m，俯视镜头斜着看时屏幕角落会露出黑底。处理办法是用 OpenCV 把截图四周镜像外扩 32%，外扩部分越往外越模糊、越暗，最外一圈渐隐到页面背景色。顺便用 cv2.inpaint 把截图上手画的旧红线和地图 UI 抹掉；
3. 俯视用对称视锥，倾斜时再过渡到设计稿的不对称视锥：开场时面板是隐藏的，不需要给面板让位，俯视阶段场站居中、国道横在画面下方；随着镜头倾斜，视锥宽高保持不变、中心线性插值到主视角的不对称视锥，方位角同时从「正对国道」转到设计稿的斜视角。

八、车辆：牵引车 + 挂车倒车入位

小车加油、CNG 出租车加气、换电车穿过换电站、LNG 重卡加气、LNG 槽车卸车，这些都是沿手写路线行驶、停车、离开。最有意思的是重卡倒车入位充电：

行驶模型是一个够用的运动学近似：

• 路线是一条 Catmull-Rom 曲线（向心参数化，转角不过冲），s 是前轴在曲线上的弧长位置；
• 车身由前轴点 P(s) 和后轴点 P(s - 轴距) 决定位置和朝向，转弯时车身自然沿切线跟随；
• 挂车的牵引销挂在牵引车的鞍座上，挂车后轴组取曲线上更靠后的点，于是转弯时挂车会「内切」；
• 倒车 时，后轴点在前方 P(s + 轴距)，挂车后轴组也取曲线上更前方的点：挂车领先沿曲线拐进车位，牵引车跟着推。

// 节选，有删减
place(curve, s, reverse = false) {
  const F = pointAt(curve, s, new THREE.Vector3())
  const r = this.rigs[0]
  const wb = r.front - r.rear
  const R = pointAt(curve, reverse ? s + wb : s - wb, new THREE.Vector3())
  const h = F.clone().sub(R).normalize() // 车头朝向
  const c = F.clone().addScaledVector(h, -r.front)
  this.parts[0].position.copy(c)
  this.parts[0].rotation.set(0, yaw(h.x, h.z), 0)
  if (this.kind === "semi") {
    // 鞍座 → 挂车后轴组：挂车绕牵引销转动
    const t = this.rigs[1]
    const K = c.clone().addScaledVector(h, r.fifth)
    const back = r.front - r.fifth + t.kingpin - t.rear
    const T = pointAt(curve, reverse ? s + back : s - back, new THREE.Vector3())
    const g = K.clone().sub(T).normalize()
    this.parts[1].position.copy(K.clone().addScaledVector(g, -t.kingpin))
    this.parts[1].rotation.set(0, yaw(g.x, g.z), 0)
  }
}

前轴、后轴组、鞍座、牵引销的位置，是 vendor.py 在 Blender 里对轮胎顶点聚类实测 出来的，写进 glTF extras，three.js 里从 userData.rig_* 读取。换一个车型模型，铰接也不会穿帮。

进站路线分两段：先沿车位前的通道越过目标车位 25 m，再沿一段 8 m 的倒车弧线退进车位。车停稳后插上充电线（TubeGeometry 沿二次贝塞尔曲线生成，发光材质随时间呼吸），车位描边变成绿色。

速度控制也很简单：按到下一个停车点的剩余距离算出刹车上限 √(2·a·d)，再和限速取最小值（国道快、站内慢、倒车更慢），车就能平滑地加减速、刚好停在停车点上。

九、运营仿真：让数字和画面对得上

没有后端，数据全部来自一个纯 JS 的仿真器，按真实时钟运行：

• 每类补给（加油、CNG、LNG、换电）各有一条 24 小时车流曲线（早晚高峰、夜间货运），每秒按泊松过程决定要不要发一辆车；
• 10 个超充位各是一个状态机：idle → arriving → charging ⇄ fault → leaving → idle。SOC 70% 前满功率，之后线性回落；偶尔「枪温过高」，降功率 60～90 秒，地面冒出红色告警波纹；
• 库存会联动：加油扣减油罐，LNG 低于 35% 自动叫槽车补液，CNG 压力随售气下降、压缩机启动后回升。

一个让面板「可信」的小设计是：场景接住了这辆车，仿真器才计数。

/** 发起一次补给车次（场景接住才计数并扣库存） */
_trip(kind, now) {
  const ok = this.onTrip({ kind, plate: this._plate(kind === "lng") })
  if (ok === false) return // 车道占满，三维里放不下这辆车，就不计数
  this.trips++
  this.count[kind]++
  // ......扣库存
}

这样面板上的今日补给车次和画面上进出的车，在节奏上是一致的。不会出现画面里空无一车，数字却在疯涨的情况。

另外，充电会话做了「演示加速」：一次充电几分钟就走完，保证画面上始终有重卡进出。其余车流则按真实车流率。

十、还原度检查：别靠肉眼

「看起来差不多」是最不靠谱的验收标准。我写了两个小工具：

# 无头 Chrome 打开页面，等开场动画结束，把镜头固定在主视角，隐藏面板截图
node scripts/energy/capture.mjs https://localhost:8892 out.png --clean --design-frame

# 与设计稿对齐，输出三联图：设计稿 | 实现 | 边缘叠图
python3 scripts/energy/compare.py out.png

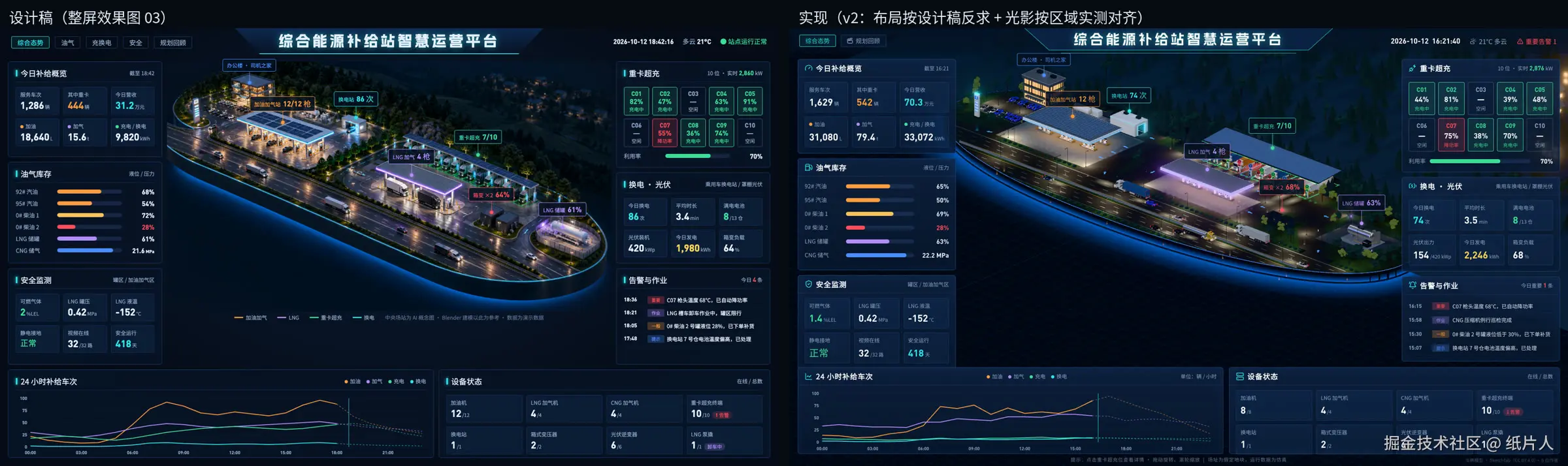

叠图里，设计稿的边缘描成品红，实现的边缘描成青色，重合的地方偏白，哪栋楼偏了一眼就能看出来：

位置对齐之后再对光影：按区域取平均色，和设计稿的同一区域比较亮度比，逐项调到接近 1：

区域	实现 / 设计稿
加油站坪	1.10
罩棚下	0.94
LNG 站坪	0.92
国道	0.89
车位前通道	1.10
办公楼	0.92
光伏屋面	0.94
远山	0.96

这个过程中定位到了好几个只靠肉眼很难发现的问题。比如加油站坪「又亮又偏蓝」，用 --eval 逐个关掉候选光源对比后，确认是两个原因叠加：一是 RectAreaLight 在低粗糙度地面上的高光把站坪刷白了，二是青色檐口灯带的辉光把整片站坪染青了。两者分别压低强度后，站坪就回到了设计稿的暖白色。

十一、踩坑汇总

现象	原因	解决
烘焙后部分路面一片黑	重叠的地面多边形共面	每层错开 1.5 mm 高度
烘焙后建筑周边地面发黑	棱柱的侧面、底面在平面投影 UV 里抢像素	合并地面时只保留朝上的面
彩色灯带在辉光里变白	ACES 色调映射压高光	改用 NeutralToneMapping
开启后处理后边缘锯齿发虚	离屏渲染目标没有 MSAA	WebGLRenderTarget({ samples: 4 })
开场俯视时屏幕角落是黑的	卫星截图覆盖范围不够	镜像外扩 + 渐进模糊 + 渐隐到背景色
开场镜头偏到底图外面	场站中心按模型包围盒算，而包围盒包含了后方远山	改用沙盘外轮廓计算中心
设施「长出来」时全部不可见	空锚点的 Box3 为空，中心是 NaN，污染了延迟	跳过 box.isEmpty() 的对象
开场时卫星图上飘着绿色线条	充电线没跟着车辆一起隐藏	充电线、告警挂到车辆分组下
半挂车倒车时挂车方向反了	挂车后轴组仍取 s - back	倒车段改取 s + back

十二、总结

回头看，这个项目最值得分享的不是哪个炫酷的效果，而是几个朴素的做法：

1. 单一数据源 + 全脚本生成：规划数据只写在一处，规划图、Blender 布局、页面数据都由它生成。改了五六轮布局，每一轮都只是重跑流水线；
2. 把设计稿当「测量对象」：标定相机、反投影，把一张 AI 概念图变成可以精确还原的规格；
3. 离线烘焙 + 实时叠加：静态的光影交给 Cycles，动态的部分（车灯、倒影、告警、辉光）交给 three.js，各做擅长的事；
4. 用工具验收：截图、叠图、按区域测色，还原度从「感觉像」变成「数字接近 1」。

甲方给的是一张卫星截图，交出去的是一座会呼吸的数字能源站。

---

说明：场址为假定地块，运行数据为仿真数据。车辆模型来自 Sketchfab（CC BY 4.0），页面中已署名。
