LangGraph4j之二：图模型与节点边

我前一篇把整体架构讲完之后，就动手写了一个真实的客服分流器。需求是这样的：一条用户消息进来，先分类，说退款的丢进退款工单队列，说技术问题的，丢给一个「检索论文加起草方案」的子流程。一开始我把分类、路由、子流程全部揉在一段循环加递归里，子流程一多，状态在父子之间怎么传、怎么回，就成了说不清的黑箱。后来我用 LangGraph4j 把这张图画成了数据，分类是一个节点，路由是一条条件边，子流程是另一张图被当成一个节点挂进来。这篇我专门拆图模型这一层：节点和边到底怎么声明，条件边凭什么能决定下一步去哪，子图又为什么不会变成嵌套调用。

三个先要厘清的概念

很多人一上手就调 addNode、写路由，结果跑起来和预期对不上。动手之前，有三个概念必须先分清。

StateGraph 是构建期的容器，不是执行引擎

StateGraph 这个名字容易让人以为它是「图」本身。源码里它就是一个容器，内部持着 nodes（一个按插入顺序的 LinkedHashSet）、edges（一个 LinkedList）、channels（一张 Map<String,Channel<?>>）和 stateSerializer。你调 addNode、addEdge 只是往这些集合里塞数据，图不会在这时候跑起来。真正能跑的是 compile 之后拿到的 CompiledGraph。所以 StateGraph 是声明期，CompiledGraph 才是运行期，两者不能混为一谈。

条件边返回的不是状态，是下一步的节点 id

普通节点返回的是状态里要更新的那一小块键值，框架拿去合并。条件边不一样：addConditionalEdges 的第一个参数是一个 AsyncEdgeAction<S>，它的签名是 Function<S, CompletableFuture<String>>，返回值是一个字符串，这个字符串就是「下一步去哪个节点」。它根本不碰状态合并那套逻辑。很多人第一次写会以为条件边也要回写某个字段，其实它只负责选路。真正的路由翻译发生在第二个参数 Map<String,String>：把 AsyncEdgeAction 的返回值映射到真实节点 id，比如 "billing" 映射到 "billingHandler"。

子图是被展平的，不是运行期递归调用

把一张 StateGraph 当成节点挂进父图，用的是 addNode(String, StateGraph)。源码里这会创建一个 SubStateGraphNode。但子图不会在运行期被当成「独立的小图递归遍历」，而是在编译期被展平：父图里那个 techSubgraph 节点，编译之后变成了 techSubgraph-research 和 techSubgraph-draft 两个内联节点。这一点很关键，因为它决定了子图和父图之间的关系：它们读写的是同一份状态，子图追加的消息会直接落进父图的 messages 通道，不存在「子图自己的状态然后合并回来」这回事。

StateGraph 到底装着什么

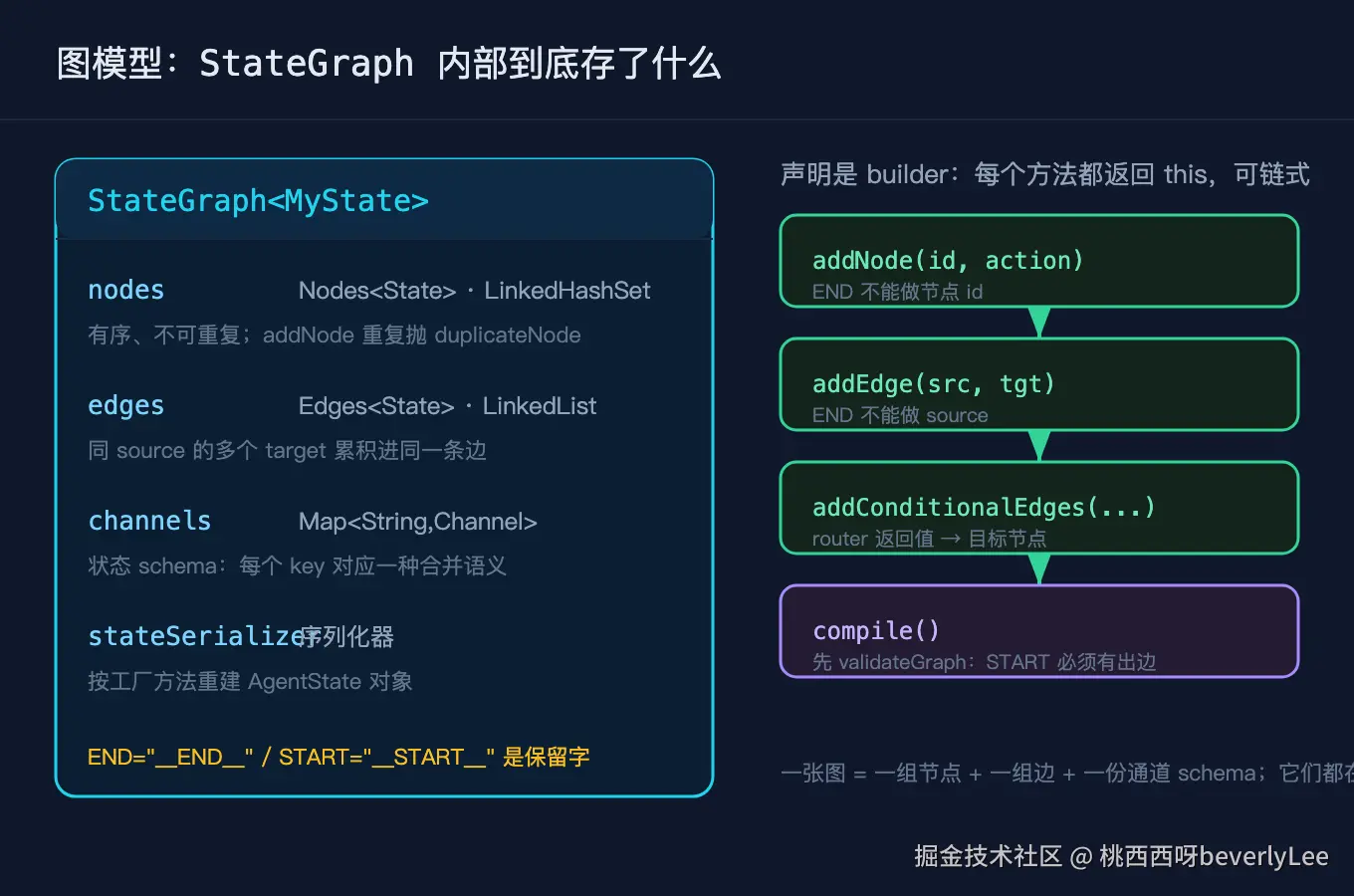

把 StateGraph 拆开看，声明一张图时你其实在填三样东西加一个序列化器。第一样是节点集合 nodes，每个节点是一对 String id 加它的动作 AsyncNodeAction。END 这两个下划线包裹的保留字不能当节点 id 用，重复加同一个 id 会抛 duplicateNodeError。第二样是边集合 edges，分普通边和条件边，同一个源节点挂多条普通边，目标会累积进同一条 Edge 记录里。END 不能作普通边的源，因为它是终点。第三样是 channels，这张 Map 决定了状态里每个键怎么合并，这也是下一篇要专门讲的内容。最后 stateSerializer 负责把状态序列化，给后面的断点续跑用。

这里有两个声明期就要踩到的坑。第一，普通边和条件边都要从合法的源出发，validateGraph 会检查 START 必须有一条出边，否则抛 missingEntryPoint。第二，addConditionalEdges 的映射表不能是空，Map 为空会抛 edgeMappingIsEmpty，重复挂同一源的条件边会抛 duplicateConditionalEdgeError。这些都不是运行期才报，而是在 compile 的时候就把图结构验一遍。

条件边：路由是怎么选出来的

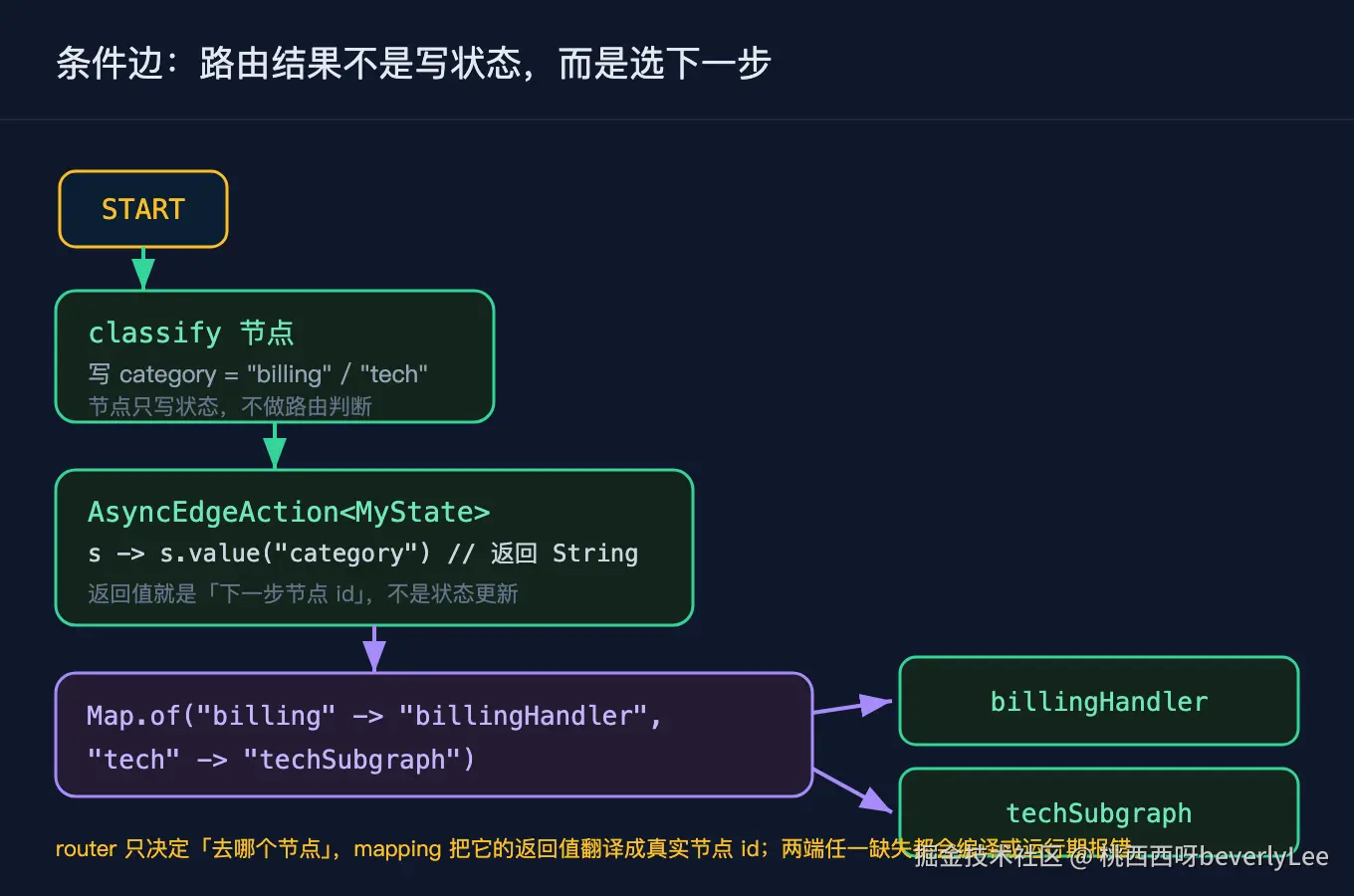

回到我那个分流器。分类节点 classify 只做一件事：读 request，含「退款」就写 category="billing"，否则写 category="tech"。注意它只写状态，不决定下一步去哪。决定下一步的是 AsyncEdgeAction：它从状态里取 category 的值，作为字符串返回。然后 Map.of("billing","billingHandler","tech","techSubgraph") 把这个字符串翻译成真实节点 id。两段拼起来，才完成一次路由。

这里面有一个容易混淆的点：路由的判断逻辑（读 category）和路由的翻译表（Map）是分开的。判断逻辑写在 AsyncEdgeAction 里，返回的是「语义值」；翻译表写在 addConditionalEdges 的第三个参数里，负责把语义值变回节点 id。好处是同一套判断可以换一张翻译表就接到不同的物理节点上，路由的「含义」和「落点」解耦了。

子图：为什么它不会变成嵌套迷宫

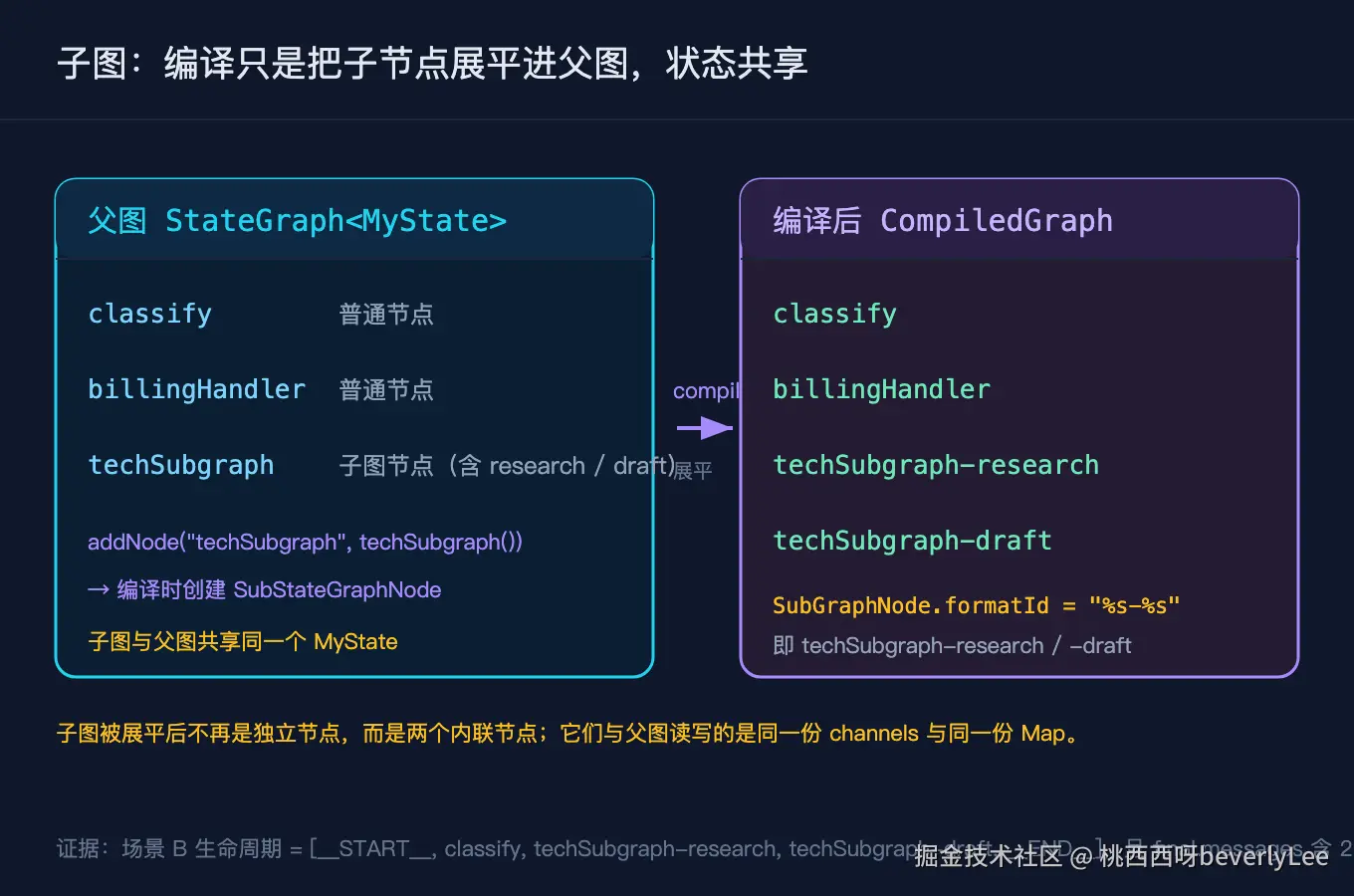

我的技术分支是一个独立的小流程：research 检索论文，draft 起草方案，二者串成 START → research → draft → END。它本身就是一张 StateGraph，通过 g.addNode("techSubgraph", techSubgraph()) 挂进父图。编译之后，父图里不再有 techSubgraph 这个独立节点，而是直接多出 techSubgraph-research 和 techSubgraph-draft，节点 id 的拼接规则是 SubGraphNode.formatId 用的 "%s-%s"。

证据就在运行结果里：场景 B 走技术分支，它的生命周期是 [__START__, classify, techSubgraph-research, techSubgraph-draft, __END__]，你能直接看到子图的两个节点被展平进了父图的生命周期。而且场景 B 的 final.messages 是两条，分别是子图两个节点各追加的一条，它们和父图 classify 写下的 category 同处一份状态，没有经过任何跨图合并。所以我说子图和父图共享状态，不是在打比方，是源码结构和实跑结果共同印证的。

一个能跑的最小例子

下面这张图不调任何真实大模型，全部是确定性逻辑，所以输出可以逐字符复现。它正是我那个客服分流器的完整版：先 classify 分类，退款走 billingHandler，技术走 techSubgraph 子图，两个分支都指向 END。

java 复制代码

// 父图 channels：messages 是累积通道，category 用 base 通道（最后写赢），只用于路由
Map<String, Channel<?>> channels = new HashMap<>();
channels.put("messages", Channels.appender(() -> new ArrayList<>()));
channels.put("category", Channels.base(() -> ""));

StateGraph<MyState> g = new StateGraph<>(channels, MyState.FACTORY);

// 节点一：classify 只写状态 category，不做路由判断
g.addNode("classify", node(s -> {
    String req = (String) s.value("request").orElse("");
    String cat = req.contains("退款") ? "billing" : "tech";
    return Map.of("category", cat);
}));
g.addNode("billingHandler", node(s -> Map.of("messages", List.of("[账单] 已进入退款工单队列"))));

// 节点二：把另一张 StateGraph 当成一个节点挂进来（子图）
g.addNode("techSubgraph", techSubgraph());

// 边：START -> classify；classify 之后按 category 条件路由
g.addEdge(StateGraph.START, "classify");
AsyncEdgeAction<MyState> route = s ->
    CompletableFuture.completedFuture((String) s.value("category").orElse("tech"));
g.addConditionalEdges("classify", route,
    Map.of("billing", "billingHandler", "tech", "techSubgraph"));
g.addEdge("billingHandler", StateGraph.END);
g.addEdge("techSubgraph", StateGraph.END);

子图本身也是一张 StateGraph，自成一个小流程，挂进父图后与其共享状态：

java 复制代码

static StateGraph<MyState> techSubgraph() {
    var g = new StateGraph<>(MyState.FACTORY);
    g.addNode("research", node(s -> Map.of("messages", List.of("[子图] 已检索相关论文"))));
    g.addNode("draft", node(s -> Map.of("messages", List.of("[子图] 已起草技术方案"))));
    g.addEdge(StateGraph.START, "research");
    g.addEdge("research", "draft");
    g.addEdge("draft", StateGraph.END);
    return g;
}

这段代码里有两个点值得停一下。StateGraph 在声明期只装数据，compile 之后才拿到能跑的 CompiledGraph，编译这一步会校验 START 出边、把检查点保存器挂上、把子图展平。addNode("techSubgraph", techSubgraph()) 创建的是 SubStateGraphNode，但编译时被展平成 techSubgraph-research 和 techSubgraph-draft，它们和父图读写同一份状态，所以子图追加的消息直接进父图的 messages。

场景 A 是含「退款」的请求，走 billing 分支；场景 B 是不含「退款」的请求，走 tech 分支并进入子图。实际运行结果（已实跑，可复现）如下：

css 复制代码

场景A 生命周期       = [__START__, classify, billingHandler, __END__]
场景A final.category = billing
场景A final.messages = [[账单] 已进入退款工单队列]
场景B 生命周期       = [__START__, classify, techSubgraph-research, techSubgraph-draft, __END__]
场景B final.category = tech
场景B final.messages = [[子图] 已检索相关论文, [子图] 已起草技术方案]
场景B 子图共享状态    = true

你可以对照前面两张图：场景 A 的生命周期 [__START__, classify, billingHandler, __END__] 印证了 classify 把 category 写成 billing，条件边翻译到 billingHandler。场景 B 的生命周期直接出现了 techSubgraph-research 和 techSubgraph-draft，正是子图被展平进父图的证据；而 final.messages 的两条分别来自子图两个节点，说明子图没有自己的状态副本，它和父图共用那一份 Map。

复现模块

代码地址：github.com/beverlyLee/...

运行命令（在 code/repro/ 目录下）：

bash 复制代码

mvn -q compile
mvn dependency:build-classpath -Dmdep.outputFile=cp.txt
java -cp "target/classes:$(cat cp.txt)" org.example.langgraph4j.Demo2

精确预期输出：

css 复制代码

场景A 生命周期       = [__START__, classify, billingHandler, __END__]
场景A final.category = billing
场景A final.messages = [[账单] 已进入退款工单队列]
场景B 生命周期       = [__START__, classify, techSubgraph-research, techSubgraph-draft, __END__]
场景B final.category = tech
场景B final.messages = [[子图] 已检索相关论文, [子图] 已起草技术方案]
场景B 子图共享状态    = true

结尾

回到开头那个分流器：如果你也写过类似的「先分类再分流、分流里还套着子流程」的逻辑，你现在的子流程状态，是和主流程共用一份真相，还是各自维护一份然后费力合并？你手上的图，编译之后子图节点是真的被展平进了父图，还是藏在一层递归里？下一篇我们拆之三，从 AgentState 和 Channel 开始，看那份被所有节点共享的状态，到底是怎么合并出来的。
