Flink 注册Slot源码深度剖析：从TaskManager注册到Slot状态机的完整链路

前面讲了 TaskManager 的启动流程，这篇聚焦 Slot 注册的源码实现。你有没有想过，TaskManager 启动后，Slot 是如何注册到 ResourceManager 的？SlotReport 是如何创建和上报的？SlotManager 内部是如何管理这些 Slot 的？Slot 的四种状态（FREE/PENDING/ALLOCATED/RELEASED）是如何转换的？这篇从源码级别深度剖析 Slot 注册的完整链路。

一、注册 Slot 整体架构

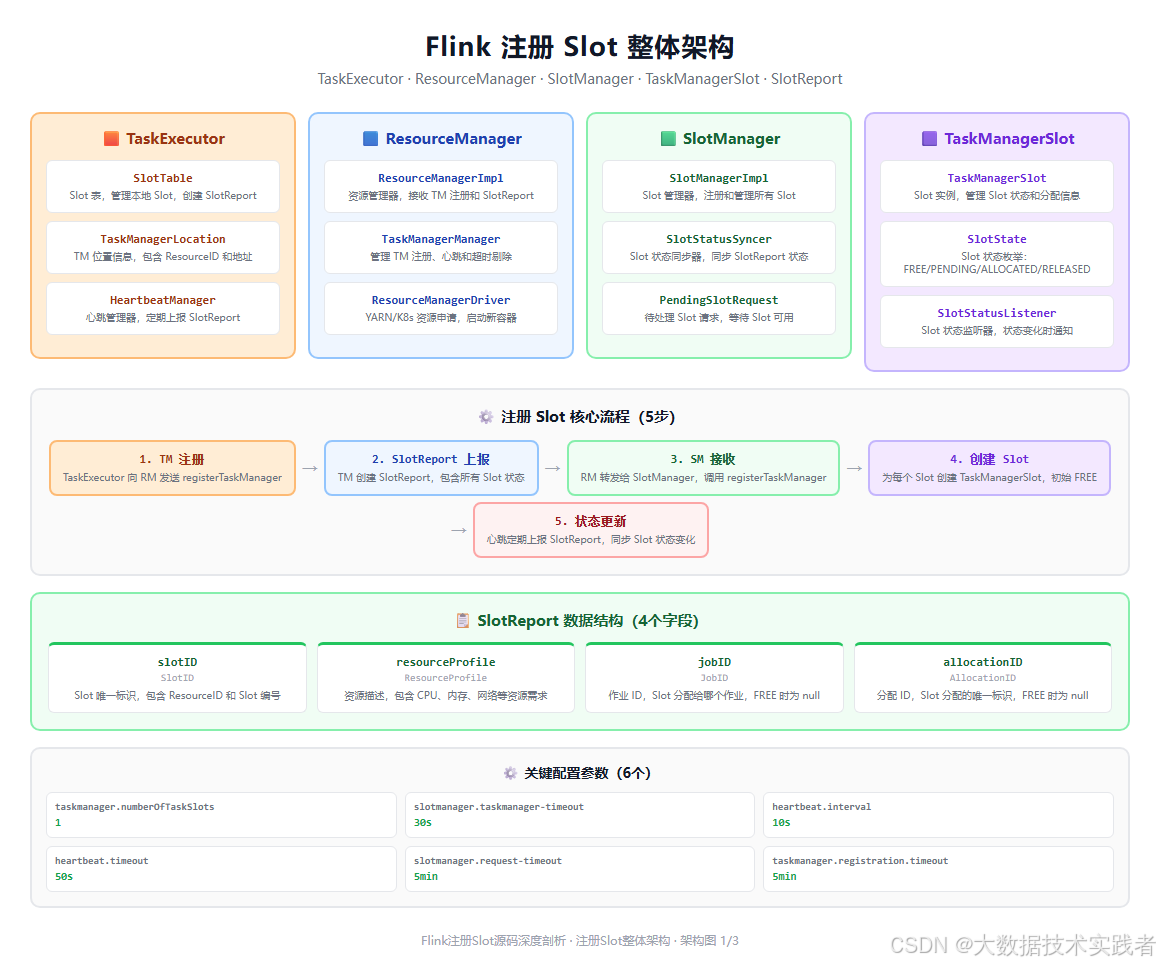

下面这张图是注册 Slot 整体架构，包括四个核心组件、注册流程和 SlotReport 数据结构。

TaskExecutor：运行在 TaskManager 内部，负责创建 SlotReport，向 ResourceManager 注册和上报心跳。内部包含 SlotTable（管理本地 Slot）、TaskManagerLocation（位置信息）、HeartbeatManager（心跳管理）。
ResourceManager：集群资源管理器，接收 TaskManager 注册和 SlotReport。内部包含 ResourceManagerImpl（核心实现）、TaskManagerManager（管理 TM 注册和心跳）、ResourceManagerDriver（YARN/K8s 资源申请）。
SlotManager：运行在 ResourceManager 内部，是 Slot 注册和管理的实际执行者。内部包含 SlotManagerImpl（核心实现）、SlotStatusSyncer（Slot 状态同步）、PendingSlotRequest（待处理请求）。
TaskManagerSlot：Slot 实例，管理 Slot 状态和分配信息。内部包含 SlotState（状态枚举）、SlotStatusListener（状态监听器）。

二、注册 Slot 完整流程

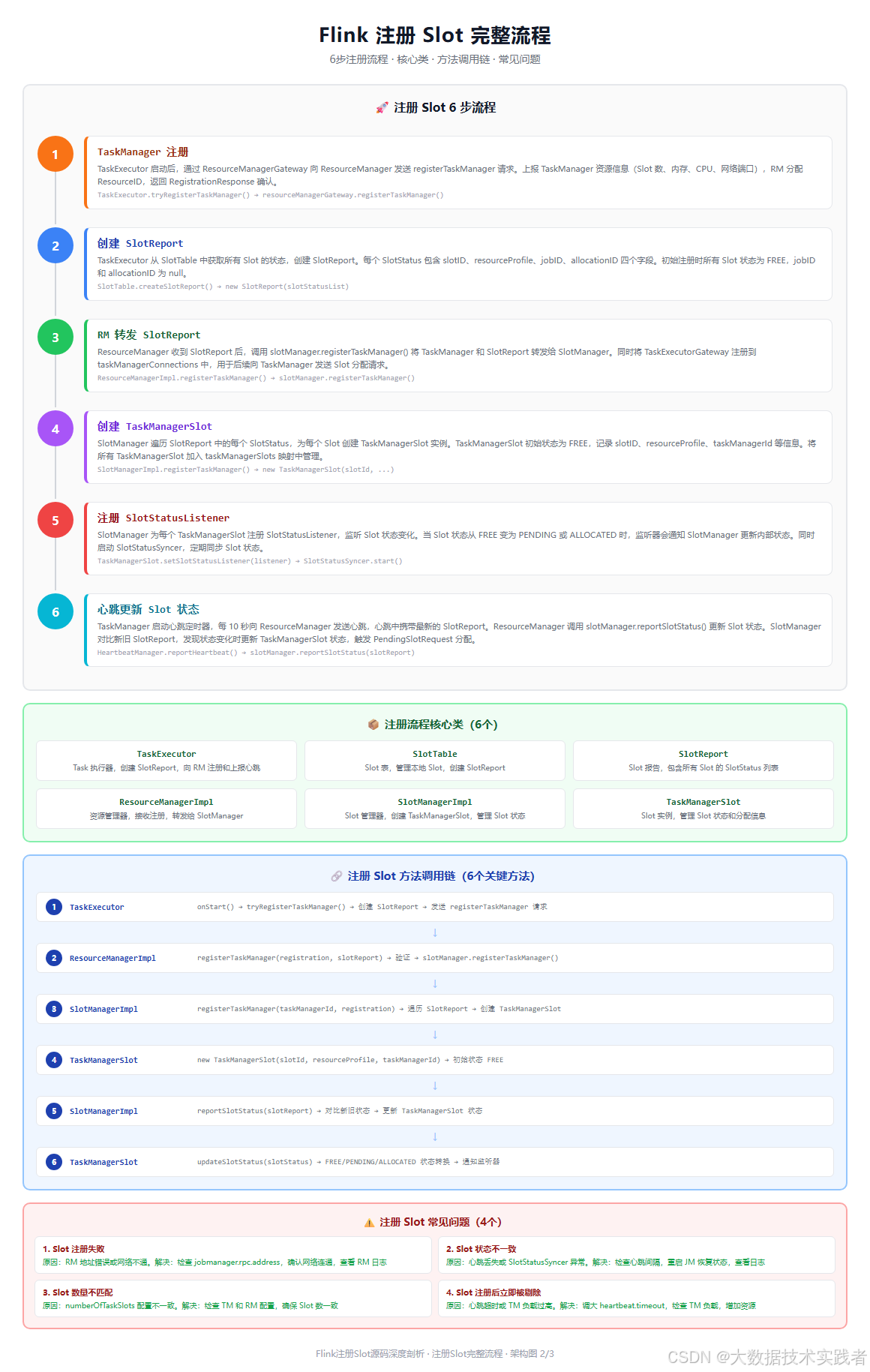

下面这张图是注册 Slot 完整流程，包括6步注册流程、核心类、方法调用链和常见问题。

第1步：TaskManager 注册。TaskExecutor 启动后，通过 ResourceManagerGateway 向 ResourceManager 发送 registerTaskManager 请求。上报 TaskManager 资源信息（Slot 数、内存、CPU、网络端口），RM 分配 ResourceID，返回 RegistrationResponse 确认。

第2步：创建 SlotReport。TaskExecutor 从 SlotTable 中获取所有 Slot 的状态，创建 SlotReport。每个 SlotStatus 包含 slotID、resourceProfile、jobID、allocationID 四个字段。初始注册时所有 Slot 状态为 FREE，jobID 和 allocationID 为 null。

第3步：RM 转发 SlotReport。ResourceManager 收到 SlotReport 后，调用 slotManager.registerTaskManager() 将 TaskManager 和 SlotReport 转发给 SlotManager。同时将 TaskExecutorGateway 注册到 taskManagerConnections 中，用于后续向 TaskManager 发送 Slot 分配请求。

第4步：创建 TaskManagerSlot。SlotManager 遍历 SlotReport 中的每个 SlotStatus，为每个 Slot 创建 TaskManagerSlot 实例。TaskManagerSlot 初始状态为 FREE，记录 slotID、resourceProfile、taskManagerId 等信息。将所有 TaskManagerSlot 加入 taskManagerSlots 映射中管理。

第5步：注册 SlotStatusListener。SlotManager 为每个 TaskManagerSlot 注册 SlotStatusListener，监听 Slot 状态变化。当 Slot 状态从 FREE 变为 PENDING 或 ALLOCATED 时，监听器会通知 SlotManager 更新内部状态。同时启动 SlotStatusSyncer，定期同步 Slot 状态。

第6步：心跳更新 Slot 状态。TaskManager 启动心跳定时器，每 10 秒向 ResourceManager 发送心跳，心跳中携带最新的 SlotReport。ResourceManager 调用 slotManager.reportSlotStatus() 更新 Slot 状态。SlotManager 对比新旧 SlotReport，发现状态变化时更新 TaskManagerSlot 状态，触发 PendingSlotRequest 分配。

三、核心类源码剖析

3.1 TaskExecutor 注册逻辑

java 复制代码

public class TaskExecutor extends TaskExecutorFencedRpcEndpoint {
    private final SlotTable slotTable;
    private final ResourceManagerAddress resourceManagerAddress;

    @Override
    protected void onStart() throws Exception {
        super.onStart();
        // 启动后立即尝试注册
        tryRegisterTaskManager();
    }

    private void tryRegisterTaskManager() {
        if (resourceManagerAddress != null) {
            // 创建 SlotReport
            SlotReport slotReport = slotTable.createSlotReport();

            // 发送注册请求
            resourceManagerGateway.registerTaskManager(
                taskManagerLocation,
                taskManagerConfiguration,
                slotReport,
                timeout)
            .whenComplete((response, throwable) -> {
                if (throwable != null) {
                    // 注册失败，重试
                    scheduleRegistrationRetry();
                } else {
                    // 注册成功，启动心跳
                    startHeartbeat();
                }
            });
        }
    }
}

TaskExecutor 启动后在 onStart() 中立即尝试注册。创建 SlotReport 后发送 registerTaskManager 请求，注册成功后启动心跳，失败则定时重试。

3.2 SlotTable 创建 SlotReport

java 复制代码

public class SlotTable {
    private final Map<SlotID, Slot> slots;
    private final TaskManagerLocation taskManagerLocation;

    public SlotReport createSlotReport() {
        List<SlotStatus> slotStatuses = new ArrayList<>();

        for (Slot slot : slots.values()) {
            SlotStatus slotStatus = new SlotStatus(
                slot.getSlotId(),
                slot.getResourceProfile(),
                slot.getJobId(),
                slot.getAllocationId());
            slotStatuses.add(slotStatus);
        }

        return new SlotReport(slotStatuses);
    }

    public void addSlot(SlotID slotId, JobID jobId, AllocationID allocationId) {
        Slot slot = new Slot(slotId, taskManagerLocation, jobId, allocationId);
        slots.put(slotId, slot);
    }
}

SlotTable 维护本地 Slot 的映射，createSlotReport() 遍历所有 Slot 创建 SlotStatus 列表，封装为 SlotReport 返回。每个 SlotStatus 包含四个关键字段。

3.3 SlotReport 与 SlotStatus

java 复制代码

public class SlotReport implements Serializable {
    private final Iterable<SlotStatus> slotStatuses;

    public SlotReport(Iterable<SlotStatus> slotStatuses) {
        this.slotStatuses = slotStatuses;
    }

    public Iterable<SlotStatus> iterator() {
        return slotStatuses;
    }
}

public class SlotStatus implements Serializable {
    private final SlotID slotID;
    private final ResourceProfile resourceProfile;
    private final JobID jobID;
    private final AllocationID allocationID;

    public SlotStatus(
            SlotID slotID,
            ResourceProfile resourceProfile,
            JobID jobID,
            AllocationID allocationID) {
        this.slotID = slotID;
        this.resourceProfile = resourceProfile;
        this.jobID = jobID;
        this.allocationID = allocationID;
    }

    public SlotID getSlotID() { return slotID; }
    public ResourceProfile getResourceProfile() { return resourceProfile; }
    public JobID getJobID() { return jobID; }
    public AllocationID getAllocationID() { return allocationID; }
}

SlotReport 是 SlotStatus 的可迭代集合，SlotStatus 是不可变的数据类，包含 slotID、resourceProfile、jobID、allocationID 四个字段。FREE 状态的 Slot，jobID 和 allocationID 为 null。

3.4 ResourceManagerImpl 转发

java 复制代码

public class ResourceManagerImpl<WorkerType extends ResourceIDRetrievable>
        extends FencedRpcEndpoint<ResourceManagerId>
        implements ResourceManager<WorkerType> {

    private final SlotManager slotManager;
    private final Map<ResourceID, TaskExecutorConnection> taskManagerConnections;

    @Override
    public CompletableFuture<RegistrationResponse> registerTaskManager(
            String taskManagerRpcAddress,
            TaskManagerLocation taskManagerLocation,
            TaskManagerConfiguration taskManagerConfiguration,
            SlotReport slotReport,
            ResourceID resourceID) {

        // 验证 fencing token
        validateRunsInMainThread();

        // 创建 TaskExecutorConnection
        TaskExecutorConnection taskExecutorConnection =
            new TaskExecutorConnection(taskManagerLocation, taskManagerGateway);

        // 注册到 SlotManager
        slotManager.registerTaskManager(
            taskExecutorConnection,
            slotReport);

        // 保存连接
        taskManagerConnections.put(resourceID, taskExecutorConnection);

        return CompletableFuture.completedFuture(
            new TaskManagerRegistrationSuccess(resourceManagerId));
    }
}

ResourceManagerImpl 收到注册请求后，创建 TaskExecutorConnection，调用 slotManager.registerTaskManager() 转发 SlotReport，保存连接用于后续通信。

3.5 SlotManagerImpl 注册 Slot

java 复制代码

public class SlotManagerImpl implements SlotManager {
    private final Map<ResourceID, Map<SlotID, TaskManagerSlot>> taskManagerSlots;
    private final SlotStatusSyncer slotStatusSyncer;

    @Override
    public boolean registerTaskManager(
            TaskExecutorConnection taskExecutorConnection,
            SlotReport initialSlotReport) {

        ResourceID taskManagerId = taskExecutorConnection.getResourceID();

        // 检查是否已注册
        if (taskManagerSlots.containsKey(taskManagerId)) {
            return false;
        }

        // 创建 TaskManager 的 Slot 映射
        Map<SlotID, TaskManagerSlot> slots = new HashMap<>();

        // 遍历 SlotReport，为每个 Slot 创建 TaskManagerSlot
        for (SlotStatus slotStatus : initialSlotReport) {
            TaskManagerSlot taskManagerSlot = new TaskManagerSlot(
                slotStatus.getSlotID(),
                slotStatus.getResourceProfile(),
                taskManagerId,
                taskExecutorConnection);

            // 注册状态监听器
            taskManagerSlot.setSlotStatusListener(slotStatusSyncer);

            slots.put(slotStatus.getSlotID(), taskManagerSlot);
        }

        taskManagerSlots.put(taskManagerId, slots);

        return true;
    }
}

SlotManagerImpl 是注册的核心执行者。遍历 SlotReport 中的每个 SlotStatus，创建 TaskManagerSlot 实例，注册 SlotStatusListener，加入 taskManagerSlots 映射管理。

3.6 TaskManagerSlot 状态管理

java 复制代码

public class TaskManagerSlot {
    private final SlotID slotId;
    private final ResourceProfile resourceProfile;
    private final ResourceID taskManagerId;
    private final TaskExecutorConnection taskManagerConnection;

    private SlotState state;
    private JobID jobId;
    private AllocationID allocationId;
    private SlotStatusListener slotStatusListener;

    public TaskManagerSlot(
            SlotID slotId,
            ResourceProfile resourceProfile,
            ResourceID taskManagerId,
            TaskExecutorConnection taskManagerConnection) {
        this.slotId = slotId;
        this.resourceProfile = resourceProfile;
        this.taskManagerId = taskManagerId;
        this.taskManagerConnection = taskManagerConnection;
        this.state = SlotState.FREE;
    }

    // FREE → PENDING
    public void assignPendingAllocation(AllocationID allocationId, JobID jobId) {
        Preconditions.checkState(state == SlotState.FREE,
            "Slot is not in FREE state, current state: " + state);
        this.state = SlotState.PENDING;
        this.allocationId = allocationId;
        this.jobId = jobId;
    }

    // PENDING → ALLOCATED
    public void markAllocated() {
        Preconditions.checkState(state == SlotState.PENDING,
            "Slot is not in PENDING state, current state: " + state);
        this.state = SlotState.ALLOCATED;
        if (slotStatusListener != null) {
            slotStatusListener.notifySlotStatusChange(slotId, state);
        }
    }

    // ALLOCATED → FREE
    public void freeSlot() {
        Preconditions.checkState(state == SlotState.ALLOCATED,
            "Slot is not in ALLOCATED state, current state: " + state);
        this.state = SlotState.FREE;
        this.allocationId = null;
        this.jobId = null;
    }
}

TaskManagerSlot 是 Slot 的运行时表示，维护 Slot 状态。每个状态转换方法都有严格的前置条件检查（Preconditions.checkState），防止非法状态转换。状态变化时通知 SlotStatusListener。

四、Slot 状态机与心跳更新

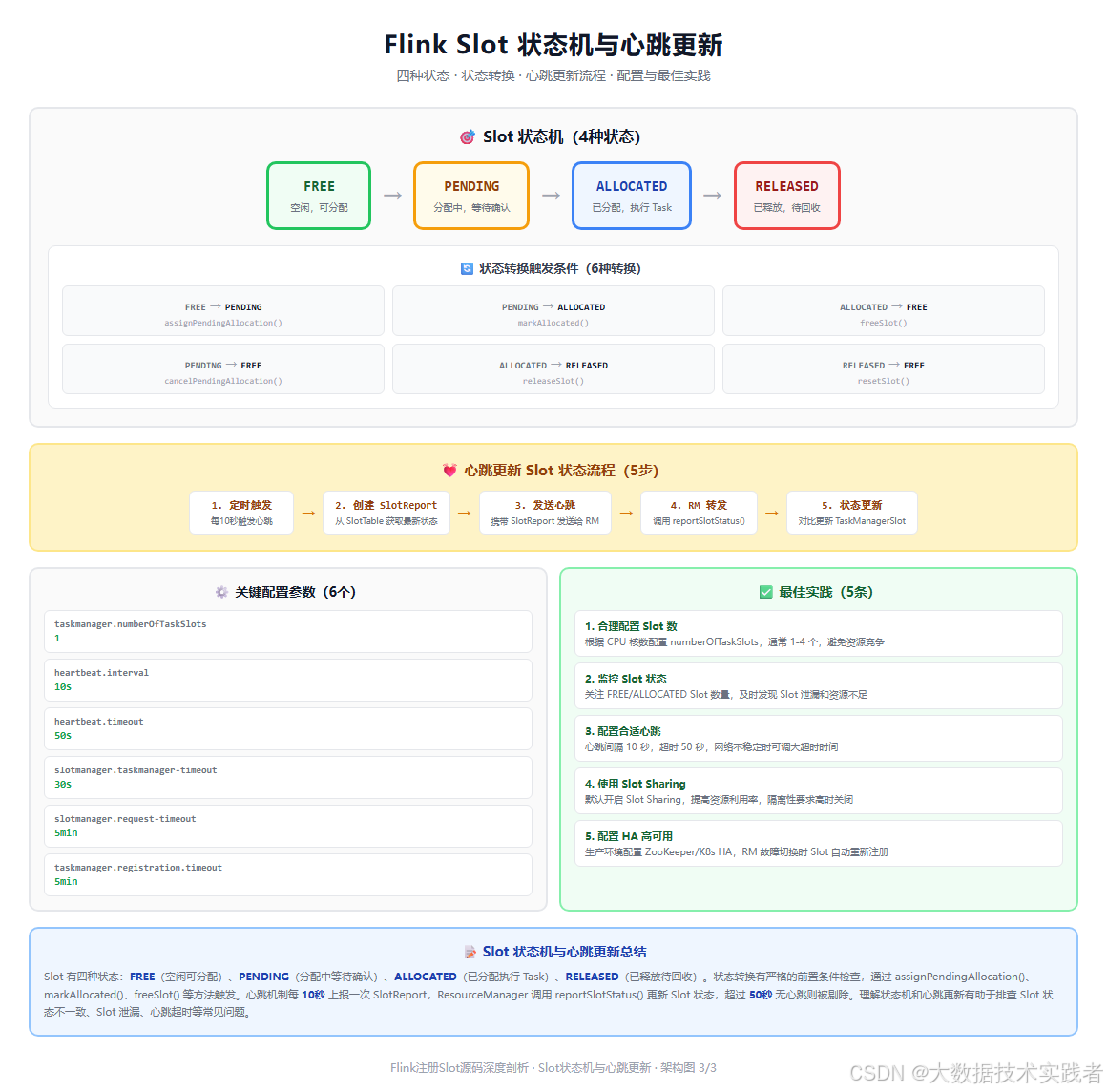

下面这张图是 Slot 状态机与心跳更新，包括四种状态、状态转换触发条件、心跳更新流程和配置最佳实践。

Slot 四种状态

Slot 有四种状态，构成完整的生命周期：

FREE：空闲状态，可分配给作业使用。初始注册时所有 Slot 都是 FREE 状态。
PENDING：分配中状态，SlotManager 已选择该 Slot，但还在等待 TaskExecutor 确认分配。
ALLOCATED：已分配状态，TaskExecutor 已确认分配，Slot 绑定到特定作业，可部署 Task 执行。
RELEASED：已释放状态，Slot 正在释放中，等待 TaskExecutor 确认释放后回到 FREE。

状态转换触发条件

状态转换有6种，每种都有明确的触发方法：

FREE → PENDING：assignPendingAllocation()，SlotManager 选择 Slot 分配时触发。
PENDING → ALLOCATED：markAllocated()，TaskExecutor 确认分配成功时触发。
ALLOCATED → FREE：freeSlot()，作业完成或取消，Slot 释放时触发。
PENDING → FREE：cancelPendingAllocation()，分配超时或取消时触发。
ALLOCATED → RELEASED：releaseSlot()，TaskManager 关闭或 Slot 主动释放时触发。
RELEASED → FREE：resetSlot()，TaskExecutor 确认释放完成时触发。

心跳更新 Slot 状态

心跳机制是 Slot 状态同步的关键：

定时触发：HeartbeatManager 每 10 秒（heartbeat.interval）触发一次心跳。
创建 SlotReport：TaskExecutor 从 SlotTable 获取最新 Slot 状态，创建 SlotReport。
发送心跳：TaskExecutor 向 ResourceManager 发送心跳，携带 SlotReport。
RM 转发：ResourceManager 调用 slotManager.reportSlotStatus() 转发 SlotReport。
状态更新：SlotManager 对比新旧 SlotReport，发现状态变化时更新 TaskManagerSlot 状态，触发 PendingSlotRequest 分配。

超过 50 秒（heartbeat.timeout）无心跳的 TaskManager 会被 ResourceManager 剔除，其所有 Slot 被标记为不可用。

五、关键配置参数

yaml 复制代码

# 每个 TaskManager 的 Slot 数
taskmanager.numberOfTaskSlots: 1

# 心跳间隔
heartbeat.interval: 10s

# 心跳超时
heartbeat.timeout: 50s

# TaskManager 超时（SlotManager 剔除 TM）
slotmanager.taskmanager-timeout: 30s

# Slot 请求超时
slotmanager.request-timeout: 5min

# TaskManager 注册超时
taskmanager.registration.timeout: 5min

# TaskManager 总内存
taskmanager.memory.process.size: 1728m

# 网络内存比例
taskmanager.memory.network.fraction: 0.1

关键配置说明：

numberOfTaskSlots：每个 TaskManager 的 Slot 数量，决定可同时执行的 Task 数。根据 CPU 核数配置，通常 1-4 个。
heartbeat.interval：心跳间隔，默认 10 秒。间隔越短，状态同步越及时，但网络开销越大。
heartbeat.timeout：心跳超时，默认 50 秒。超过该时间无心跳则 TM 被剔除。网络不稳定时可调大。
slotmanager.taskmanager-timeout：SlotManager 剔除 TM 的超时，默认 30 秒。注意与 heartbeat.timeout 的配合。
slotmanager.request-timeout：Slot 请求超时，默认 5 分钟。超过该时间未分配则请求失败。
taskmanager.registration.timeout：TM 注册超时，默认 5 分钟。注册失败会持续重试直到超时。

六、常见问题与最佳实践

常见问题

Slot 注册失败
- 原因：ResourceManager 地址错误或网络不通。
- 解决：检查 jobmanager.rpc.address 配置，确认网络连通，查看 RM 日志中的注册请求记录。
Slot 状态不一致
- 原因：心跳丢失或 SlotStatusSyncer 异常，导致 SlotManager 中的状态与 TaskManager 实际状态不一致。
- 解决：检查心跳间隔和超时配置，重启 JobManager 恢复状态，查看 SlotStatusSyncer 日志。
Slot 数量不匹配
- 原因：TaskManager 的 numberOfTaskSlots 配置与实际注册的 Slot 数不一致。
- 解决：检查 TaskManager 和 ResourceManager 的配置，确保 Slot 数一致，查看注册时的 SlotReport。
Slot 注册后立即被剔除
- 原因：心跳超时或 TaskManager 负载过高导致心跳响应慢。
- 解决：调大 heartbeat.timeout 和 slotmanager.taskmanager-timeout，检查 TaskManager 负载，增加资源。
Slot 泄漏
- 原因：作业异常结束时 Slot 未正确释放，导致 Slot 一直处于 ALLOCATED 状态。
- 解决：监控 ALLOCATED 状态的 Slot 数量，检查作业取消逻辑，确保 Slot 正确释放。

最佳实践

合理配置 Slot 数：根据 CPU 核数配置 numberOfTaskSlots，通常 1-4 个。Slot 数过多会导致每个 Slot 分配的内存和 CPU 减少，影响 Task 执行性能；过少则资源利用率低。
监控 Slot 状态：关注 FREE/ALLOCATED/PENDING Slot 数量变化。FREE Slot 持续为 0 说明资源不足，ALLOCATED Slot 持续不释放可能存在 Slot 泄漏，PENDING Slot 堆积说明分配有问题。
配置合适心跳：心跳间隔 10 秒，超时 50 秒是默认推荐配置。网络不稳定的环境可调大超时时间到 80-100 秒，避免频繁剔除和重新注册。
使用 Slot Sharing：默认开启 Slot Sharing，多个算子共享一个 Slot，提高资源利用率。但隔离性要求高的场景（如内存密集型算子、需要独立 JVM 的场景）可以关闭 Slot Sharing，为每个算子分配独立 Slot。
配置 HA 高可用：生产环境配置 ZooKeeper/K8s HA，ResourceManager 故障切换时 TaskManager 自动重新注册，不需要重启 TaskManager，提高集群可用性。同时配置 Zookeeper 会话超时，避免网络抖动导致频繁切换。
合理配置超时：slotmanager.request-timeout 根据作业规模配置，大作业可调大到 10-15 分钟，避免资源申请频繁超时。taskmanager.registration.timeout 保持默认 5 分钟即可，注册失败会自动重试。

七、总结

Flink 注册 Slot 是一个6步流程：TaskManager 注册 → 创建 SlotReport → RM 转发 → SlotManager 创建 TaskManagerSlot → 注册 SlotStatusListener → 心跳更新状态。核心类包括 TaskExecutor（创建 SlotReport 和注册）、SlotTable（管理本地 Slot）、SlotReport/SlotStatus（数据结构）、ResourceManagerImpl（转发）、SlotManagerImpl（创建和管理 TaskManagerSlot）、TaskManagerSlot（Slot 状态管理）。

Slot 有四种状态：FREE（空闲可分配）、PENDING（分配中等待确认）、ALLOCATED（已分配执行 Task）、RELEASED（已释放待回收）。状态转换有严格的前置条件检查，通过 assignPendingAllocation()、markAllocated()、freeSlot() 等方法触发。心跳机制每 10 秒上报一次 SlotReport，超过 50 秒无心跳则被剔除。

理解注册 Slot 的源码实现和状态机，有助于排查 Slot 注册失败、状态不一致、Slot 泄漏、心跳超时等常见问题，为 Flink 集群的稳定运行提供保障。
