地平线 EB 级存储工程实践

规模决定架构。当容量来到 EB 级、文件数以千亿计、几十万客户端接入，每周有 200PB 数据新增和删除时，开源文件系统的每一个"单点假设"都会被击穿。地平线 AIDI（智能驾驶研发数据平台）同时使用 JuiceFS 社区版与企业版承载 EB 级数据；本文将聚焦 JuiceFS 社区版的实践，分享我们四个工程命题的解决思路、实践效果与工程取舍。

从 PB 到 EB，存储面临哪些新问题

AIDI 平台支撑地平线智能驾驶研发的数据闭环：路采和量产车回传的数据经筛选、标注进入模型训练，训练产出经评测发布，新问题数据再回流。存储是这条链路的底座，数据在每个环节的就绪速度，直接决定算力是否空转。

过去几年，这条链路的规模持续跃升：数据容量从 PB 级增长到 EB 级，训练算力从千卡规模增长到万卡。随着模型迭代加快、数据回流更加密集，存储负载也不断超出原有架构的设计预期。当前的规模和负载表现为：

容量：EB 级（10¹⁸ B），且仍在增长，已超出社区版常规测试覆盖的规模；
文件数：千亿级（10¹¹），回收站等单个目录可达数百亿 entry；
数据周变更：每周约新增 200PB、删除 200PB，对象存储侧持续产生数百亿待删除对象；
客户端数量：几十万，通过 Kubernetes（K8s）训练集群、容器存储接口（CSI）、兼容 S3 对象存储协议的网关和软件开发工具包（SDK）直读等方式接入；
负载特征：数据集的顺序大 I/O 与训练检查点（checkpoint）的随机小 I/O 并存，冷热分布悬殊，多租户共享同一套元数据（Meta）集群。

由此，我们面对四个工程命题：

千亿文件下，元数据如何避免热点并保持稳定？
每周删除约 200PB，如何实现可恢复、可审计的数据治理？
EB 级容量下，如何兼顾训练吞吐与存储成本？
几十万客户端如何接入、限流和观测？

自 2021 年起，我们在 AIDI 平台使用 JuiceFS 社区版，并围绕上述命题持续开展定制。随着数据规模和使用场景扩大，我们也逐步引入企业版。目前两种版本均在平台中使用；下文以社区版实践为主线，介绍具体的改造与取舍。

命题一：千亿文件元数据优化

缓解元数据热点与大目录压力

文件数达到千亿级后，TiKV 元数据访问出现三个瓶颈：

训练高峰期，主副本（leader）所在节点的处理器（CPU）打满，从副本（follower）仍有余量；
事务向集群调度组件 PD（Placement Driver）的时间戳服务 TSO（Timestamp Oracle）申请全局时间戳，增加网络往返；
挂载配置、容量信息等热点元数据被反复查询。单纯调参已难以缓解这些压力，需要改造访问路径。

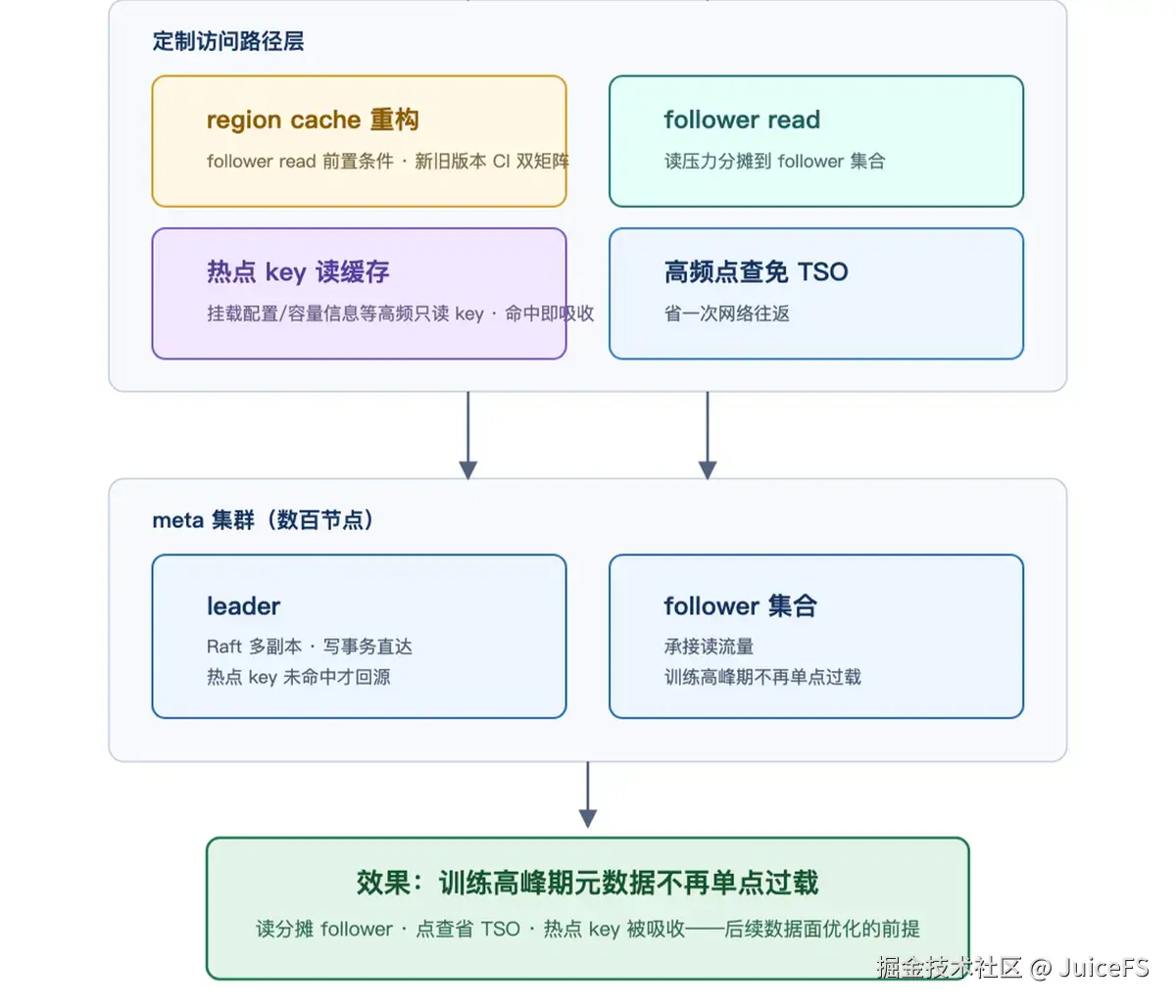

针对这些瓶颈，我们改造 TiKV Go 客户端的数据分片（Region）路由缓存，让 follower 分担读请求；减少高频点查的一次 TSO 往返；并以读缓存处理热点元数据。

相关改动在新旧版本上分别通过持续集成测试验证，并以构建时注入补丁的方式交付，避免长期维护上游依赖的独立分支。此外，缓存集群扩缩容时，我们尽量减少缓存键的大面积重新映射，降低缓存击穿风险。

此外，数十亿 entry 的大目录也会给客户端带来内存压力。我们采用流式按批扫描，避免 readdir 一次性构造完整数组导致内存耗尽，并支持内核 readdir 缓存。

限流保障集群稳定

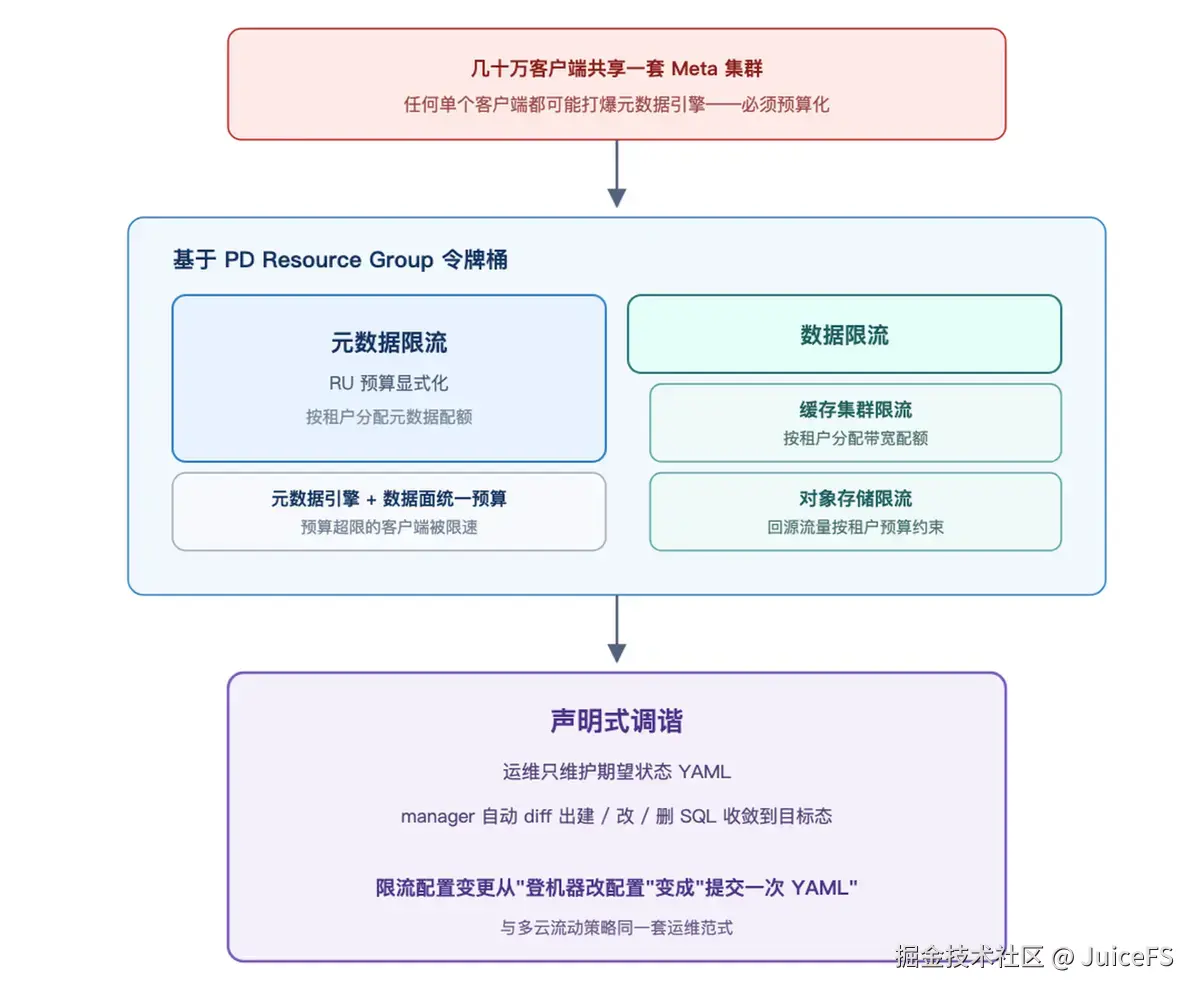

几十万客户端共享一套 Meta 集群，任何客户端都能打爆它。为避免单个租户的流量影响整个集群，我们分别约束元数据和数据面的资源消耗：元数据侧基于 PD Resource Group（资源组）令牌桶，以 RU（请求单元）衡量并限制各租户的资源消耗；数据面分别限制缓存集群流量和对象存储回源流量。超出预算的客户端会被限速，避免压力扩散。限流预算采用声明式配置：运维在 YAML 格式的配置文件中维护目标状态，manager 对比当前配置并自动生成数据库建表、修改、删除等 SQL 语句，使配置收敛到目标状态。

元数据容灾：冷备兜底

元数据是整个系统的命门，千亿文件的归属关系保存在 TiKV 中，如果元数据无法恢复，即使文件内容仍在对象存储中，也难以确定归属。为应对不同风险，我们设置三层保障：

TiKV 的 Raft 多副本应对硬件故障；
定期将 TiKV 全量快照备份到异地对象存储，为误删 keyspace 中的元数据、元数据逻辑损坏和地域级故障提供恢复手段；
对象存储保留文件内容，使元数据恢复后数据集可以重新使用。需要恢复时，我们重建 TiKV 集群并回放最近一份快照。

冷备的代价是元数据只能恢复到最近一次备份；此后发生的变更可能丢失，回退范围取决于备份间隔。在当前训练场景下，我们可以接受这一取舍。

命题二：数据洞察与数据治理---每周删 200PB 的降本工程

每周约 200PB 数据被删除时，逻辑删除只是起点：对象存储侧持续产生数十亿待回收对象，单机扫描难以及时清理；异步删除失败还可能留下难以从对象 key 追溯文件归属的遗漏对象。我们将删除决策、误删恢复、空间回收和泄漏审计串成一条治理链路。

删除决策：看板与业务确认

哪些数据该删、何时删除，需要业务先作判断，回收站无法替代这一环节。我们通过看板展示数据集的冷热分布、访问衰减和容量增长趋势，供业务制定删除与扩容计划。确认后，业务可自助发起删除或恢复；删除的数据先进入回收站。

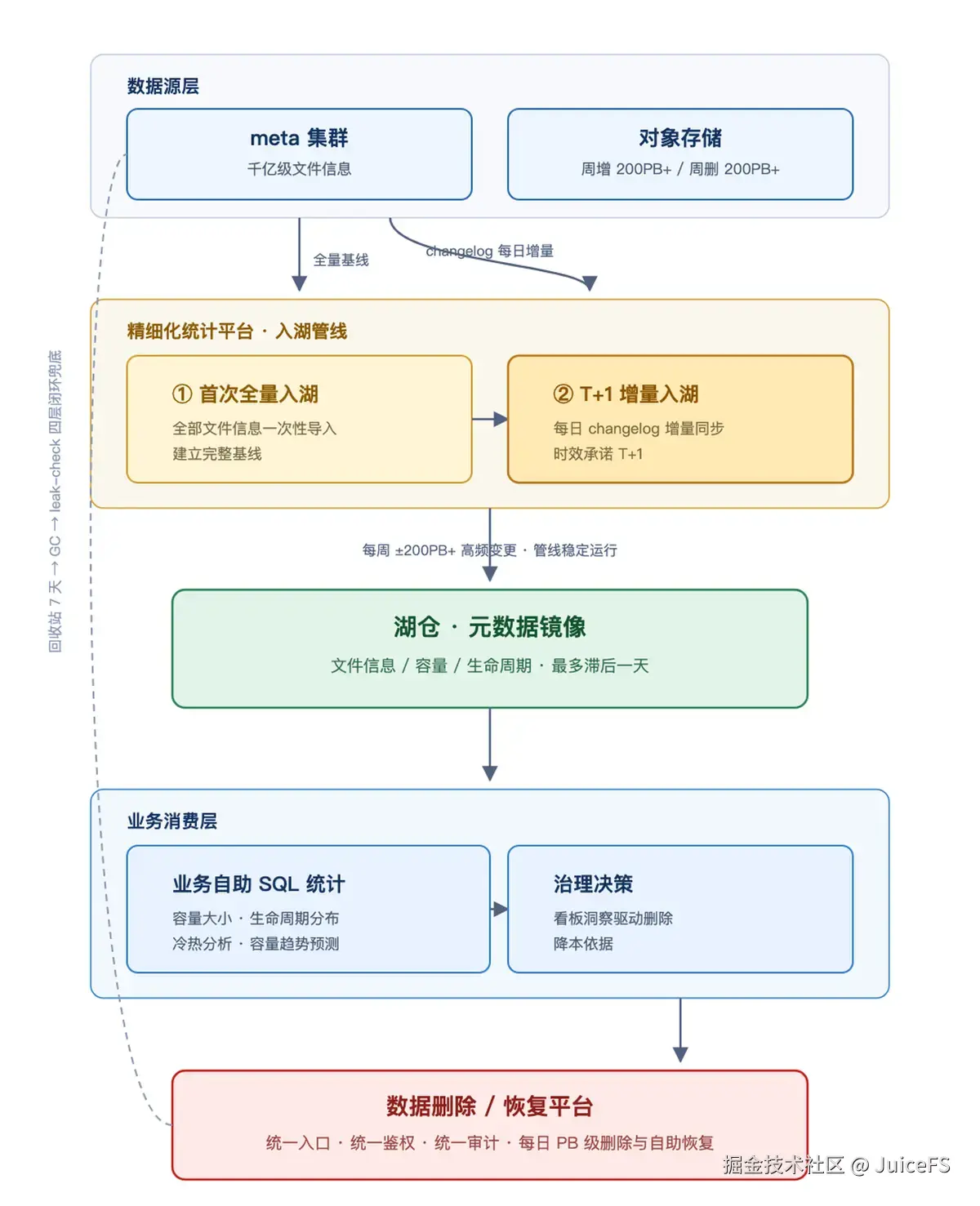

看板依赖次日可查询（T+1）的元数据统计链路：我们先将 Meta 集群的文件信息全量导入湖仓建立基线，此后每天通过 changelog 增量同步。业务可直接查询容量、冷热分布和生命周期数据，无需存储团队代查。由于每周约有 200 PB 的新增和删除，这条链路一旦中断或发生数据漂移，就会影响容量及回收决策，因此必须保持稳定。

误删恢复：7 天回收站

平台删除的数据保留在回收站 7 天。这个窗口既给误删留下恢复时间，也缓冲每日 PB 级的删除量，避免回收压力直接冲击元数据引擎。

回收站针对不同路径采用以下机制：

机制	设计	解决什么
免回收站路径（挂载参数）	训练临时目录等明确免恢复路径直接跳过回收站	防止回收站被海量删除垃圾撑爆
定时批量清理	按时间桶批量清理 7 天前数据，全程可观测，支持恢复	回收站容量治理与误删恢复
流式删除定位	流式扫描定位已删除文件	误删秒级恢复与删除审计

保留期内，业务可通过恢复平台或命令行工具自助找回数据，无需运维工单。恢复通过元数据回滚和对象引用重建完成，无需复制数据本体；平台支持每日 PB 级恢复，单次 PB 级恢复可在小时级完成。删除与恢复均通过访问控制列表（ACL）校验权限，并记录审计日志。

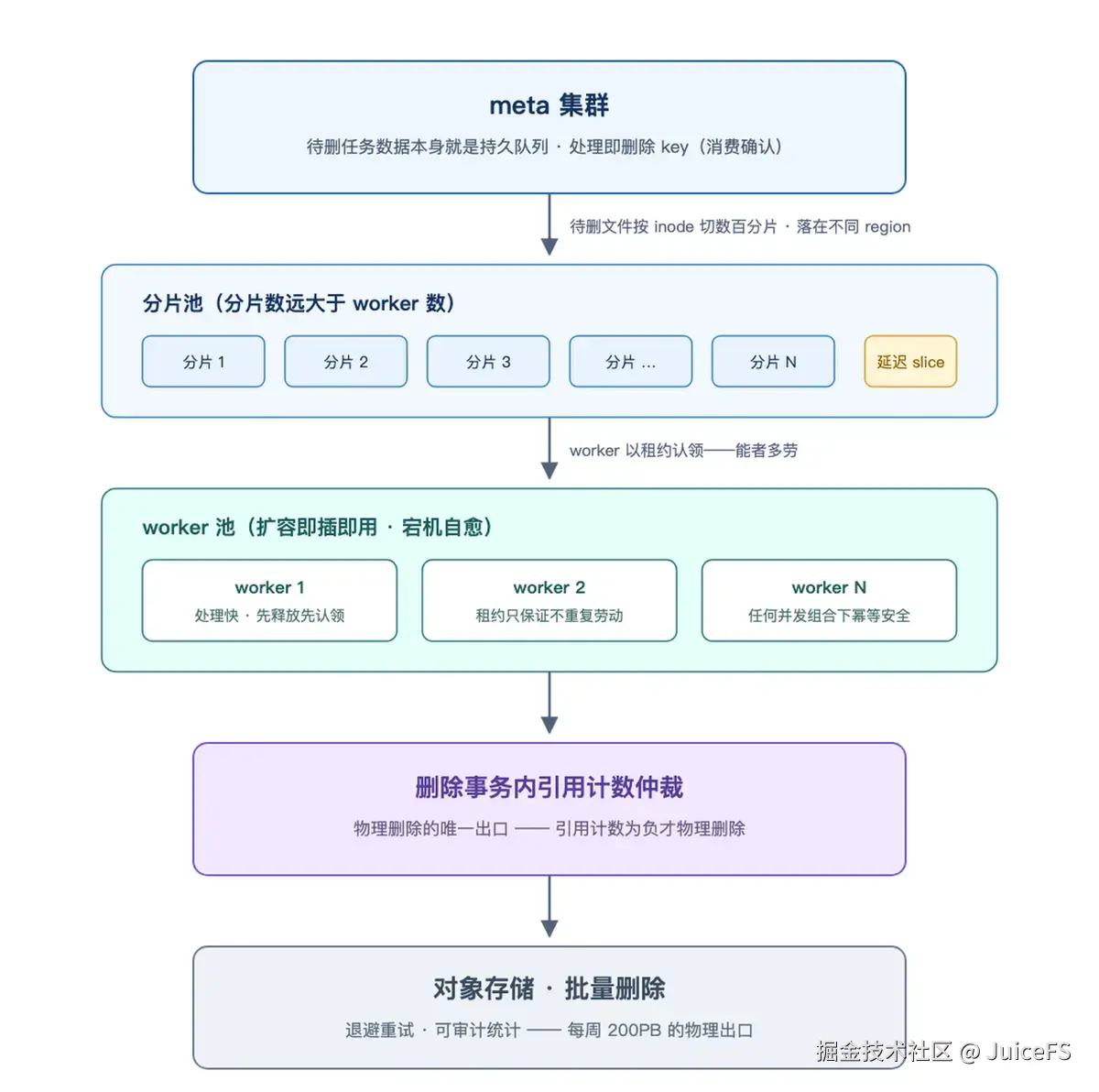

空间回收：分布式垃圾回收（GC）

社区版 GC 依赖单机扫描，难以跟上每周约 200PB 的删除量。我们将待删除的文件和数据片段（slice）记录在 TiKV 中，再把回收任务拆成多个分片，交给多个工作节点（worker）并行处理。

worker 通过租约领取任务，处理完成后删除对应的任务记录，再领取下一批。任务在完成前始终保存在 TiKV 中；即使某个 worker 故障，未完成的任务也能由其他 worker 接手。这样既分散了回收压力，也无需另建消息队列。

租约决定由谁处理任务；对象能否删除，则由删除事务中的引用计数仲裁。只有引用计数达到可删除条件（当前实现为负值）时，才执行物理删除，避免并发处理或重试导致重复删除。对象存储侧通过批量删除、退避重试和审计记录完成回收。

同样的分布式处理思路也用于大文件整理。长期追加的大文件可能累积多个 slice，增加读取开销。我们通过另一套 gc_cluster，由 Manager 向多台 worker 分发 compaction 任务，定期在线合并这些 slice，以控制读放大。

泄漏审计：leak-check

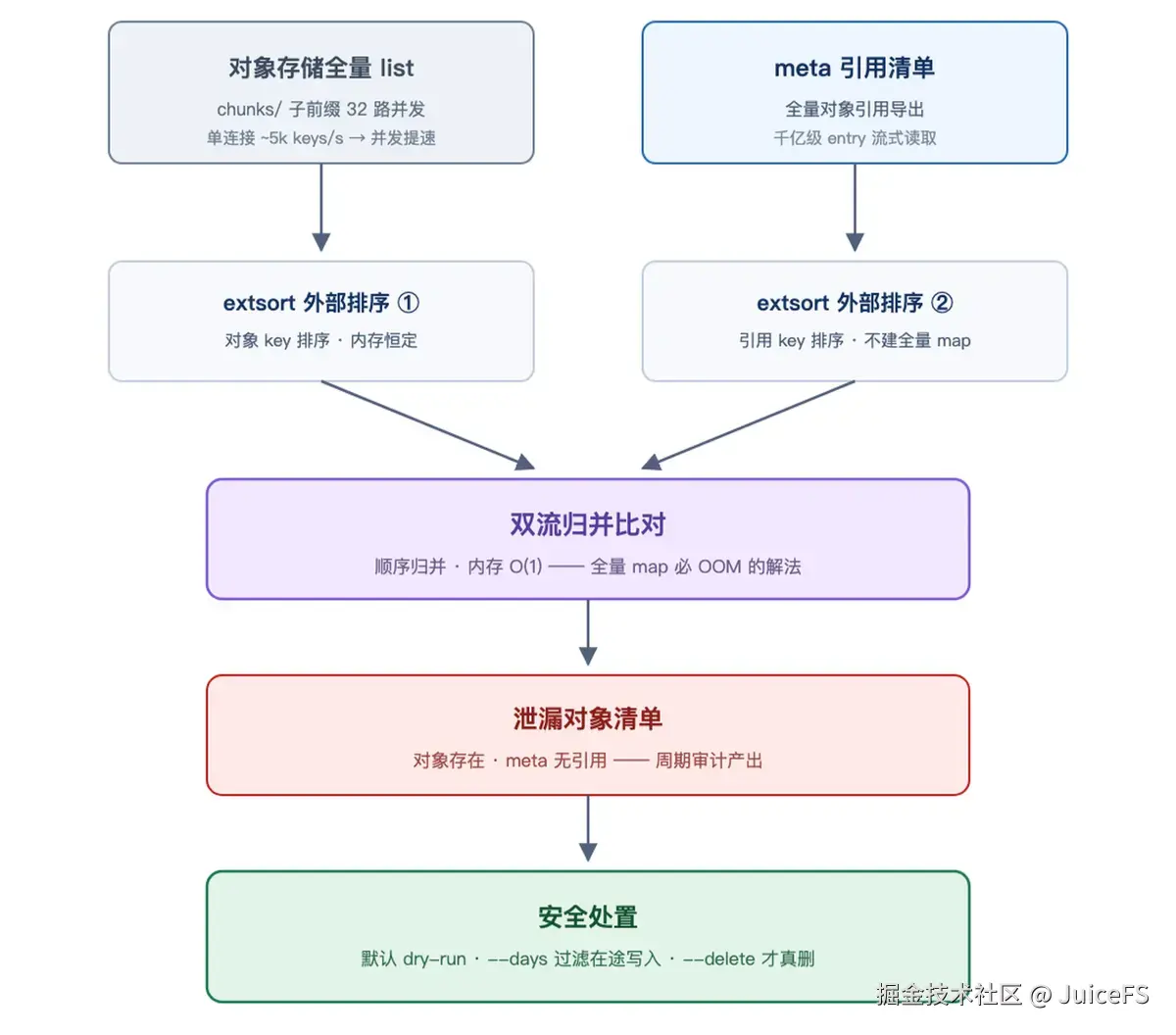

除按元数据记录执行物理回收外，我们还用 leak-check 审计遗漏对象。社区 fsck 检查"元数据有引用、对象却缺失"的情况；leak-check 则反向查找"对象存在、元数据已无引用"的情况。对象存储侧按 chunks/ 子前缀 32 路并发列举，缓解单连接扫描的瓶颈。我们分别取得对象清单和元数据引用清单，经两路 extsort 外部排序后流式归并，生成候选清单，无需在内存中构建千亿级全量 map。

比对结果只是候选清单，不能直接删除：在途写入的对象可能暂时没有元数据引用。审计默认只生成清单，并过滤近期对象；确认后才执行删除。这样既能处理遗漏对象，也能降低误删在途写入的风险。

命题三：如何兼顾训练性能与 EB 级存储成本？

训练需要百 GB/s 量级的吞吐，还要处理数据集的顺序大 I/O 与 checkpoint 的随机小 I/O。在 EB 级容量下，数据不能全部放在热层；算力跨云部署也要求数据尽量就近访问。

三级缓存：从客户端到集中式集群

三级缓存按共享范围逐级扩大：一级缓存（L1）复用当前客户端的数据块，二级缓存（L2）通过客户端间的点对点（P2P）方式共享数据块，三级缓存（L3）集中承载训练热数据的读写。读取时依次查找 L1、L2、L3，三层都未命中才访问对象存储。

多个训练任务读取同一数据集时，L1 缓存无法在客户端间共享，仍可能重复回源。L2 让客户端互为缓存节点：一个客户端已有的数据块，可供其他客户端通过按范围读取接口（getrange）复用。数十个任务并发读取相同数据时，回源量可接近一份，从而利用已有的本地盘和内存节省带宽。

L1 和 L2 都未命中的请求进入 PB 级 L3 集中式缓存集群。L3 承接跨客户端共享的热工作集和主要读吞吐，并在同一集群中提供读缓存与写聚合，分别服务数据集的顺序大 I/O 和 checkpoint 的随机小 I/O；集群可通过水平扩展增加热数据容量。

缓存故障可能使几十万客户端集中回源，放大对象存储压力。我们通过健康检查摘除异常节点，恢复后重新加入；若读缓存整体不可用，则降级为直读对象存储，以更高延迟换取访问连续性。同时记录各层命中量、字节数、延迟和慢请求，以识别缓存退化及回源变化。

元数据缓存：减少重复查询

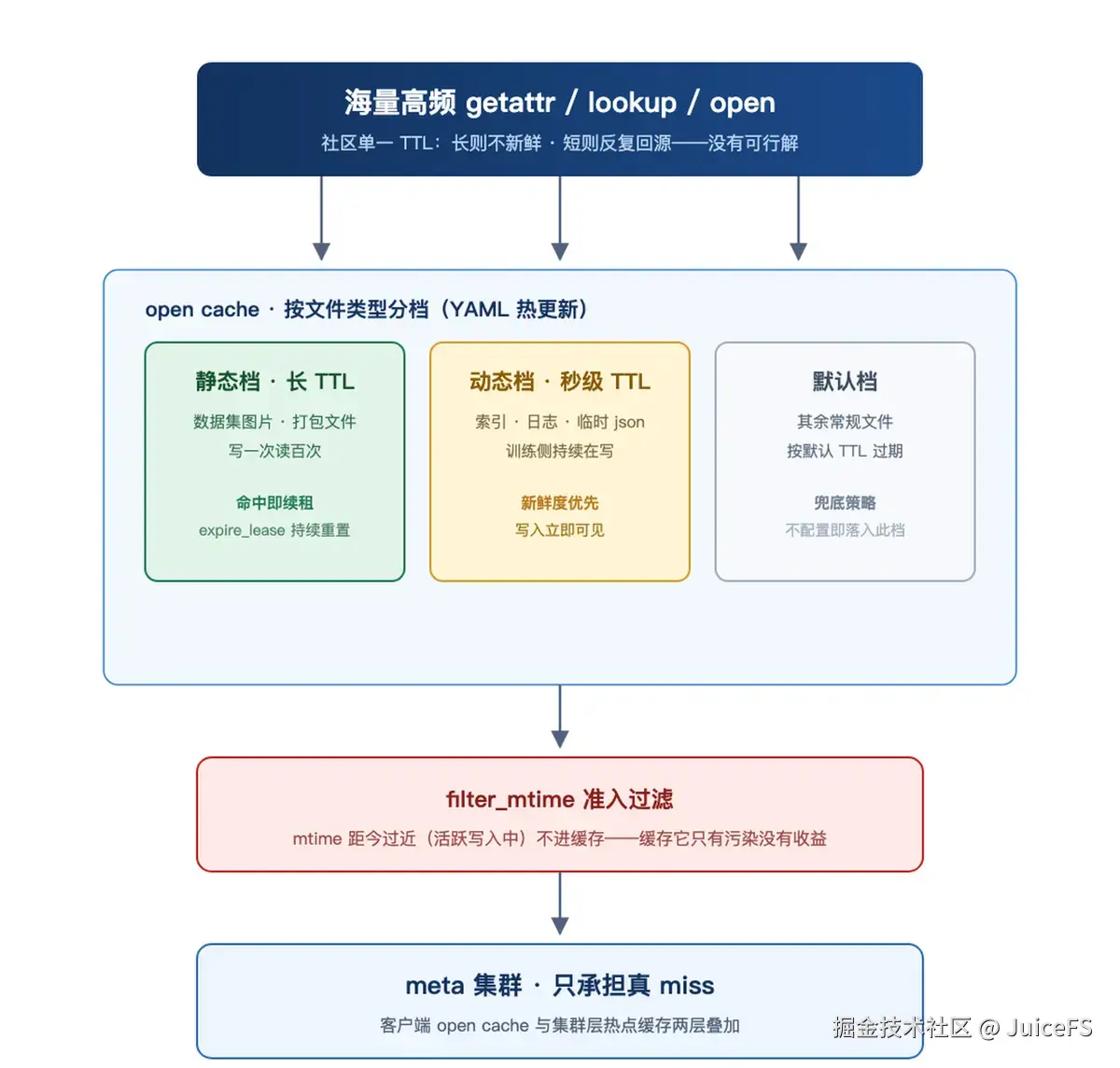

训练任务读取文件时，不仅要获取数据块，还会反复查找文件、读取文件属性和打开文件（lookup、getattr、open）。这些操作都需要查询元数据。为减少对 TiKV 的重复访问，客户端用 open cache 缓存查询结果。

难点是文件变化速度不同：数据集图片、打包文件通常长期不变，适合缓存得久一些；索引、日志等文件可能持续更新，需要尽快看到变化。如果所有文件使用相同的缓存过期时间（TTL），设得太长可能读到旧信息，设得太短又会让大量不变的文件反复回源。

因此，我们按文件类型设置三档 TTL：静态文件使用较长的过期时间，动态文件使用秒级过期时间，其余文件使用默认值，配置支持 YAML 热更新。对静态文件，命中续租（expire_lease）会重置过期时间，让常用文件持续留在缓存中、冷文件自然过期；修改时间过滤（filter_mtime）则让最近修改、可能仍在写入的文件不进入缓存，避免缓存尚不稳定的元数据。

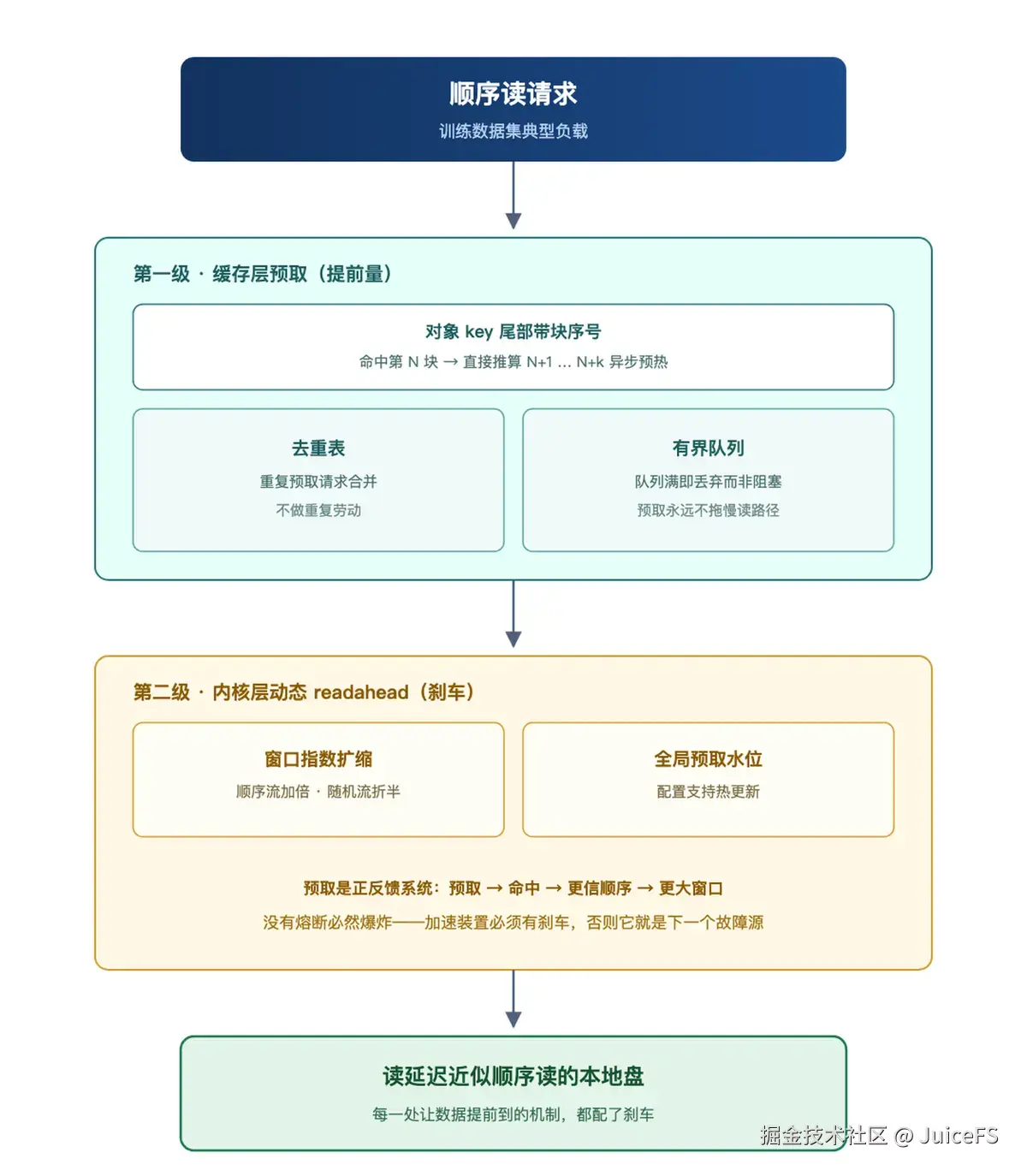

控制读放大：预取与缓存协同

预取能加快顺序读取，但预取过多也会放大回源压力，因此我们在缓存层和内核层分别控制。缓存层根据对象 key 中的块序号提前加载后续数据块，通过去重表和有界队列限制并发；队列满时丢弃预取，不阻塞正常读取。内核层的动态 readahead 根据顺序或随机访问调整窗口，受全局水位约束，配置可热更新。

数据就近与冷热分层

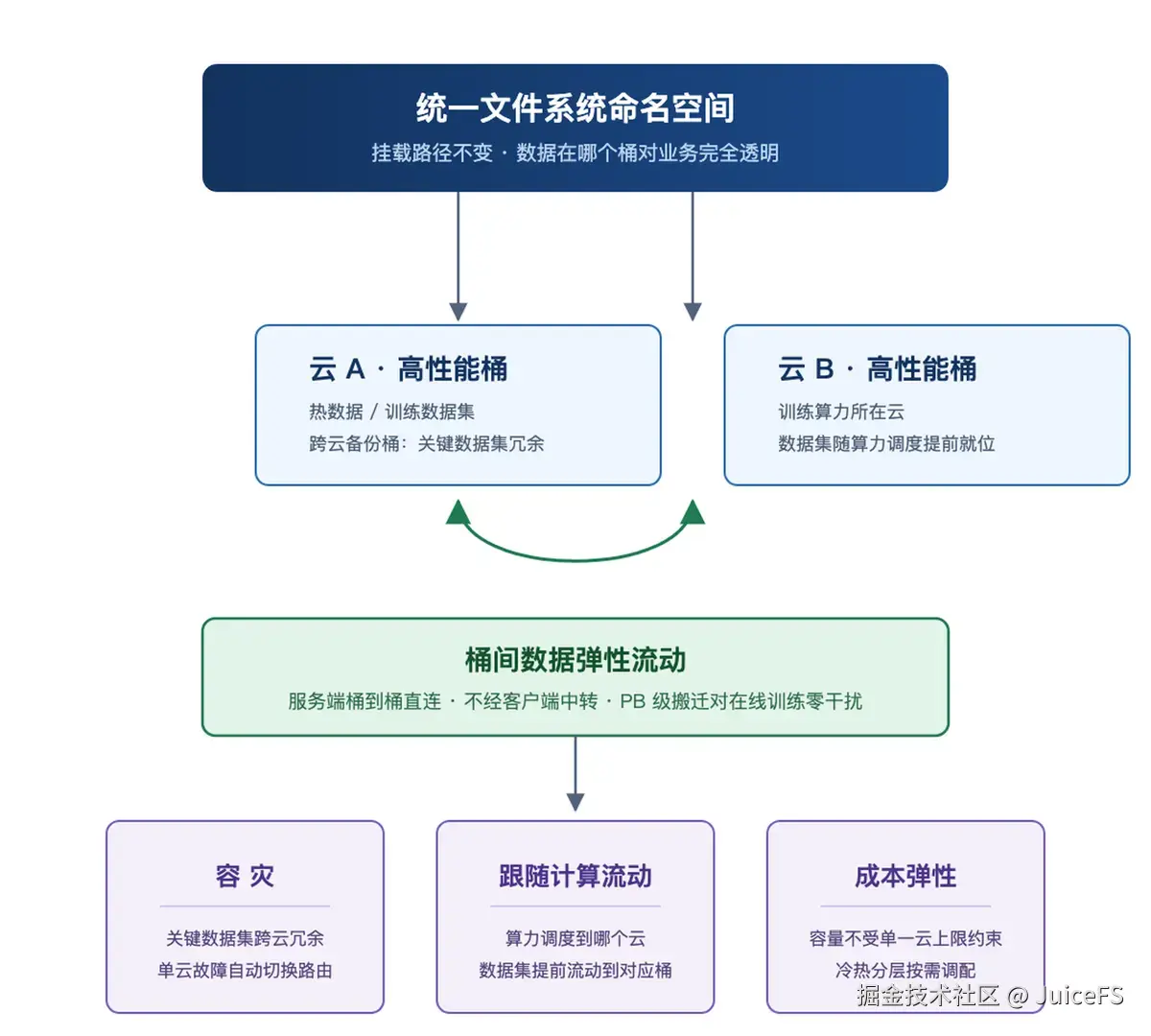

前述改造提高了热数据的访问效率；要控制 EB 级容量成本，还需要决定数据放在哪里。当训练算力跨云部署时，我们让多个区域的桶共享同一文件系统命名空间，元数据记录对象的归属桶与存储层级。读请求据此路由到目标桶，因此数据迁移后业务访问路径无需改变。

数据通过服务端桶间直连迁移，不占用客户端带宽；迁移期间，读路径由热层、冷层和全池遍历兜底。数据集或目录的归属桶及迁移策略由声明式配置管理。

训练算力迁往其他云时，可提前将数据移至相应区域，降低跨云读取对专线带宽的依赖；低频数据则下沉到低成本桶或磁带库等冷数据池，并按需取回。这样既让热数据靠近计算，也控制 EB 级容量成本，容量扩展不再只依赖单一云厂商。此外，关键数据集还可保留跨云备份桶，作为云故障时的读取兜底。

命题四：几十万客户端，如何接入和管理？

几十万客户端同时接入时，多租户权限、接入方式和客户端观测都需要重新设计。我们分别从权限控制、训练任务接入和客户端可观测性三个方面进行处理。

多租户：权限控制

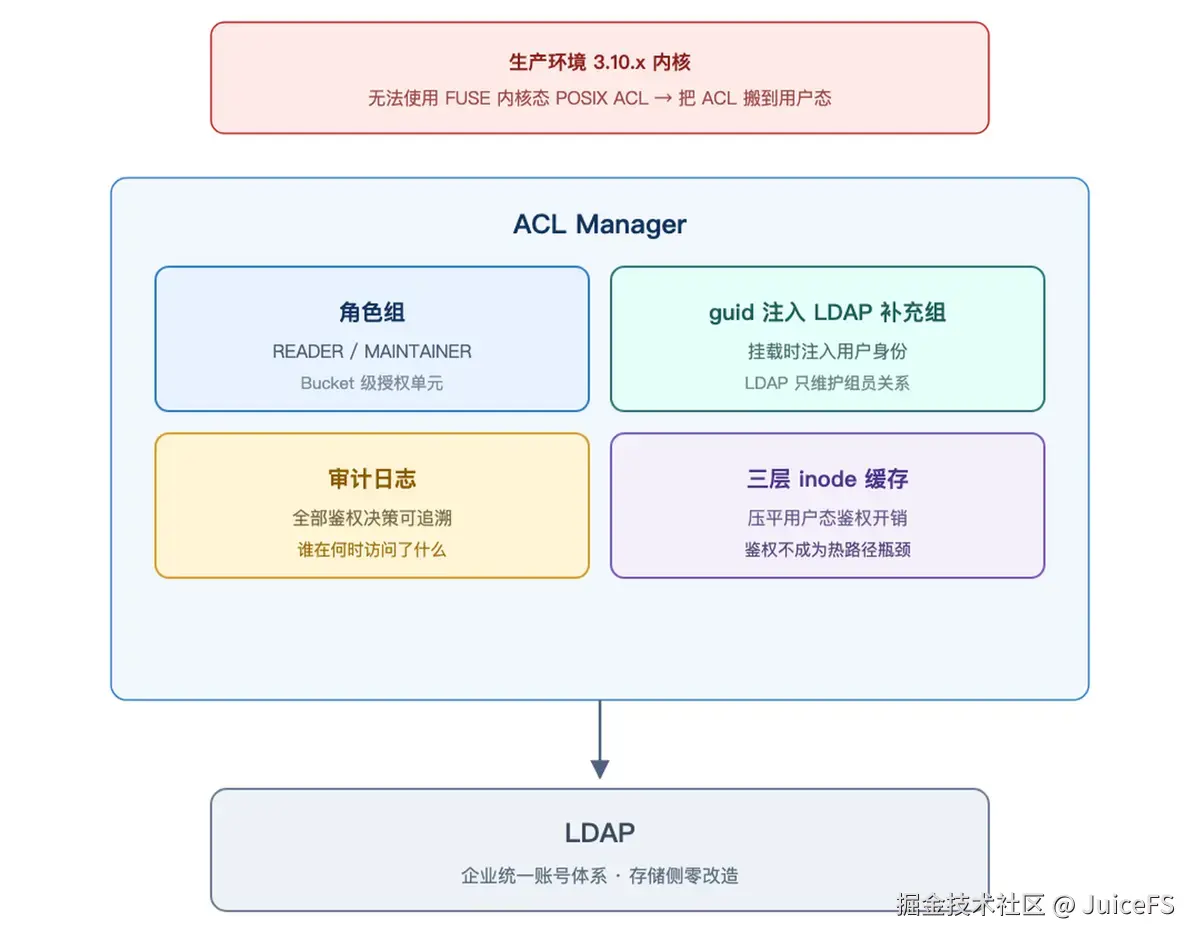

由于生产环境的内核版本无法在 FUSE（用户态文件系统）挂载路径启用符合 POSIX（类 Unix 系统接口标准）的 ACL，我们将租户鉴权放到用户态的 ACL Manager。它以 Bucket 为授权单元，通过 READER、MAINTAINER 角色组管理权限，借助 guid 文件补充 LDAP（轻量级目录访问协议）组信息，并记录审计日志。

这样，LDAP 侧只需维护组员关系；ACL 语义在用户态实现，绕开内核版本限制，共享文件系统中的越权访问在鉴权阶段被拒绝。代价是用户态鉴权增加开销，我们用三层 inode 缓存缓解。

接入：S3 网关与免挂载 SDK

POSIX 挂载之外，我们提供基于 MinIO 插件层的 S3 Gateway 和进程内直读 SDK 两条接入路径。

部分应用已使用 S3 协议，需要沿用现有接口访问同一份数据。S3 Gateway 将对象协议请求转换为文件系统操作，与 POSIX 挂载和 SDK 共享同一文件系统命名空间，并复用权限、缓存和底层数据。插件层实现目录级租户隔离和用户 token 校验，修复 ListObjectsV2 分页慢查询；我们还裁剪了非 S3 后端，形成轻量镜像。此外，针对跨云专线场景，我们提供 S3 协议的轻量读侧 SDK。

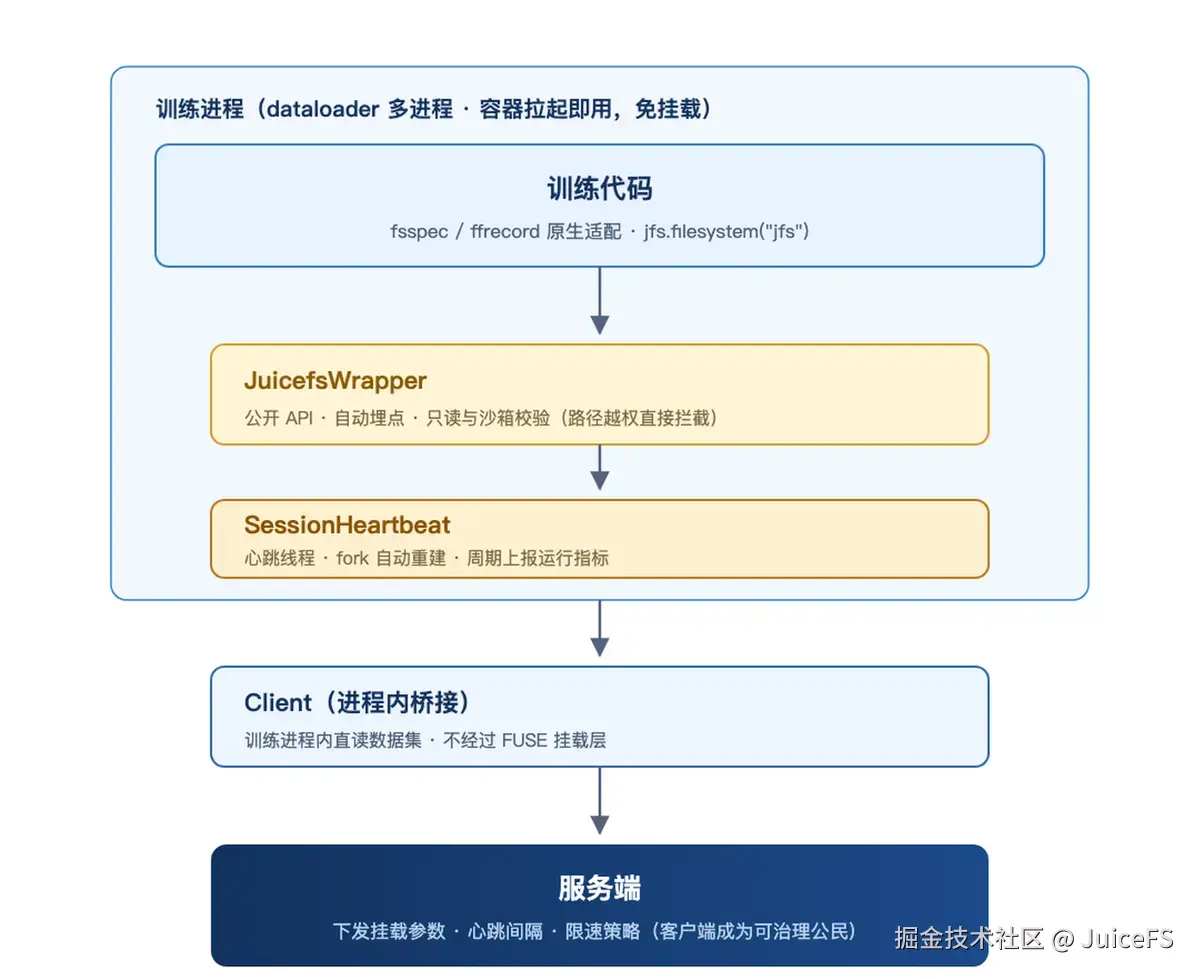

另一条路径面向高并发训练。随着任务和 dataloader 进程增多，客户端同时活跃的数据连接达到百万级；FUSE 访问需经过内核态转发，短生命周期任务还要反复挂载和卸载，连接与挂载开销不断累积。为此，我们自研进程内直读的 Python SDK，让训练代码免挂载访问数据，连接随进程创建和退出。免挂载的代价是 SDK 需自行管理进程连接、fork 后的 session 和心跳。

SDK 随容器启动，通过 fsspec、ffrecord 接入现有数据加载流程。针对 dataloader 的 fork 场景，子进程重建 session 和心跳线程并独立上报；运行期间，SDK 定期上报指标，接收服务端下发的心跳间隔与限速策略。训练侧采用只读访问，多层拦截写操作；路径校验和跨桶隔离限制越权访问。

指标观测与客户端升级

几十万客户端各自产生数百项指标。如果由 Prometheus 逐个抓取，时序规模会迅速增长。我们让客户端按分片向 MetricManager 上报指标，再由 Prometheus 抓取聚合结果。MetricManager 通过合并或舍弃部分细粒度标签控制时序规模，代价是部分观测维度无法继续保留。聚合服务还需支持配置热更新、异常恢复、过载丢弃和过期清理，避免自身成为新的瓶颈。

在几十万客户端规模下，发布升级也需要尽量降低对训练任务的影响。Gateway 和文件系统客户端（FS）镜像由同一构建链路产出；客户端无状态化配合 K8s 滚动重启，支持逐批升级：SDK 直读和 S3 网关路径对训练任务无感，POSIX 挂载路径的影响窗口可控。

上述改造中，批量缓存接口、ReaddirFrom 流式扫描和动态 readahead 等通用能力，正在评估，整理后回馈社区；ACL、治理闭环等与业务耦合较深的能力，则继续在内部演进。

小结

回顾上述实践，我们将应对 EB 级容量、千亿文件和几十万客户端规模的方法归纳为四点：

以分散化设计消除集中瓶颈。我们让元数据读请求由 follower 分担，减少高频点查的 TSO 往返；优化热点 key，避免单节点被打爆；同时深入定制化元数据，提升整体能力。架构设计还需评估关键组件承担全局负载时的失效影响。
以闭环机制治理数据生命周期。看板支撑业务删除决策，7 天回收站与 PB 级恢复能力提供误删保护，GC 负责空间回收，leak-check 审计遗漏。恢复吞吐与删除规模相匹配，才能尽量把回收异常控制在空间收敛延迟范围内，降低误删损失与永久泄漏风险。
以分层缓存和有界预取保障训练性能。L1 客户端缓存、L2 客户端 P2P 缓存和 L3 集中式集群逐级吸收访问压力；预取则设置总量限制和水位约束，并在队列满时丢弃任务，避免额外读放大拖慢正常请求；同时通过数据就近和冷热分层降低跨云访问与 EB 级存储成本。
以权限和资源预算约束多租户影响。ACL 明确访问范围，令牌桶限制各租户的元数据与数据面资源消耗；基于 RU（请求单元）的资源预算通过声明式配置管理，避免单个客户端影响共享集群。

随着数据、算力和业务复杂度持续增长，我们将继续完善元数据引擎、数据面、性能工程、治理机制与可观测性，并在下一次数量级跃迁到来前完成必要的架构准备。持续识别并提前解决潜在瓶颈，是我们后续演进的重点。

我们希望本文中的一些实践经验，能为正在面临类似问题的开发者提供参考，如果有其他疑问欢迎加入 JuiceFS 社区与大家共同交流。
