一、测试目的
在嵌入式实时操作系统中，延时功能是任务调度和时间管理的重要组成部分。任务延时不仅影响应用程序的执行节奏，也与系统时钟、中断处理和任务调度机制密切相关。
本文基于 HRTOS 4.0，在 STC12C5A60S2 目标硬件上，使用逻辑分析仪对 os_delay() 接口进行实际测量，观察不同延时参数对应的实际延迟时间。
本次测试重点关注：
-
os_delay()不同参数下的实际延迟。 -
延时参数与实测时间之间的关系。
-
默认系统时间片周期设置下的时间管理表现。
所有数据均来自实际硬件测量，相关逻辑分析仪截图将在对应测试项目中展示。
二、测试环境
-
操作系统：HRTOS 4.0
-
目标芯片：STC12C5A60S2
-
晶振频率： 11.0592 MHz
-
测量工具：逻辑分析仪
-
GPIO 测试引脚：P1.0
-
系统时间片周期配置：10000（默认设置）
测试程序通过 P1.0 的电平变化标记不同延时阶段，再利用逻辑分析仪测量 GPIO 信号之间的时间间隔。
需要说明的是，本文中的实测时间对应当前硬件、系统配置及测试程序的运行结果，不直接代表所有 8051 芯片或其他系统配置下的固定延迟。
三、测试代码
3.1 应用入口
#include "hrtos_internal.h"
#include "bsp_gpio.h"
#include "perf_task.h"
sbit P10 = P1^0;
sbit P11 = P1^1;
sbit P12 = P1^2;
void hrtos_main(void)
{
/* Initialize GPIO */
bsp_gpio_init();
os_task_create((unsigned int)task_a, 1, 2, 5);
}程序首先初始化 GPIO，然后创建普通任务 task_a，由该任务执行连续延时测试。
3.2 延时测试任务
#include "hrtos_internal.h"
#include "bsp_gpio.h"
#include <reg52.H>
sbit P10 = P1^0;
sbit P11 = P1^1;
sbit P12 = P1^2;
void task_a(void)
{
while (1)
{
P10 = 1;
os_delay(1);
P10 = 0;
os_delay(10);
P10 = 1;
os_delay(100);
P10 = 0;
os_delay(5);
}
}测试任务依次调用：
-
os_delay(1) -
os_delay(10) -
os_delay(100) -
os_delay(5)
通过 P1.0 的高低电平变化，可以在逻辑分析仪上识别相应的测量区间。
由于任务采用连续执行方式，单次延时测试结束后会进入下一段延时，因此测量时应结合 GPIO 边沿和对应的代码执行顺序，准确识别每个时间区间。
四、测试结果
在系统时间片周期设置为 10000（默认值）的情况下，实测结果如下。
| 延时参数 | 实测延迟 |
|---|---|
os_delay(1) |
12.572 ms |
os_delay(5) |
56.6729 ms |
os_delay(10) |
111.80 ms |
os_delay(100) |
1.104 s |
以上结果来自当前测试环境下的逻辑分析仪测量。
4.1 os_delay(1) 测试
调用 os_delay(1) 后，实测延迟为 12.572 ms。

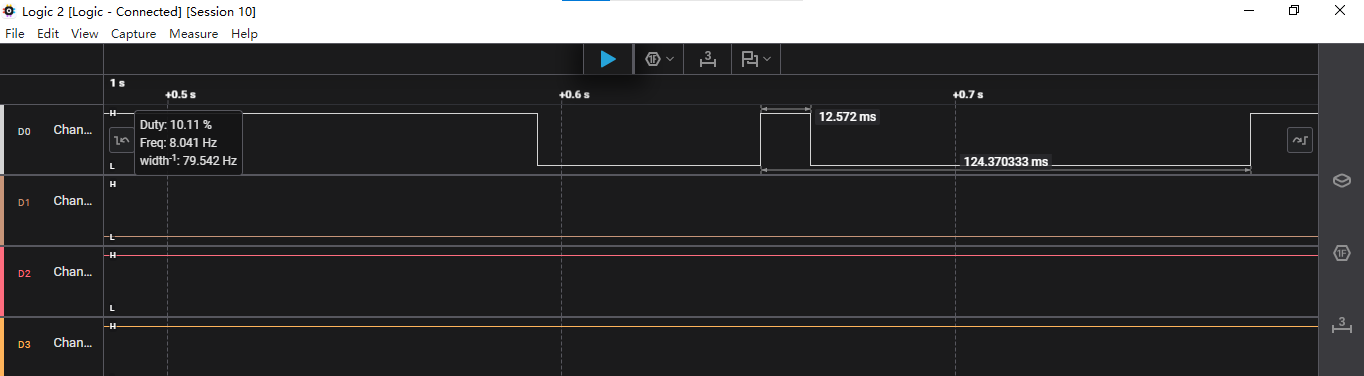

图 1：HRTOS 4.0 调用 *os_delay(1)*的实际延迟。
4.2 os_delay(5) 测试
调用 os_delay(5) 后，实测延迟为 56.6729 ms。

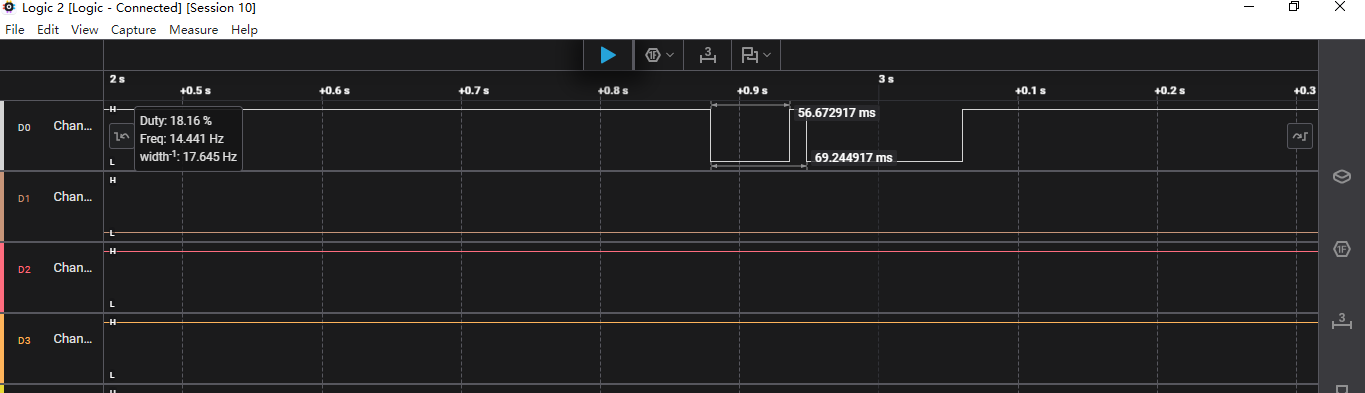

图 2：HRTOS 4.0 调用 *os_delay(5)*的实际延迟。
4.3 os_delay(10) 测试
调用 os_delay(10) 后，实测延迟为 111.80 ms。

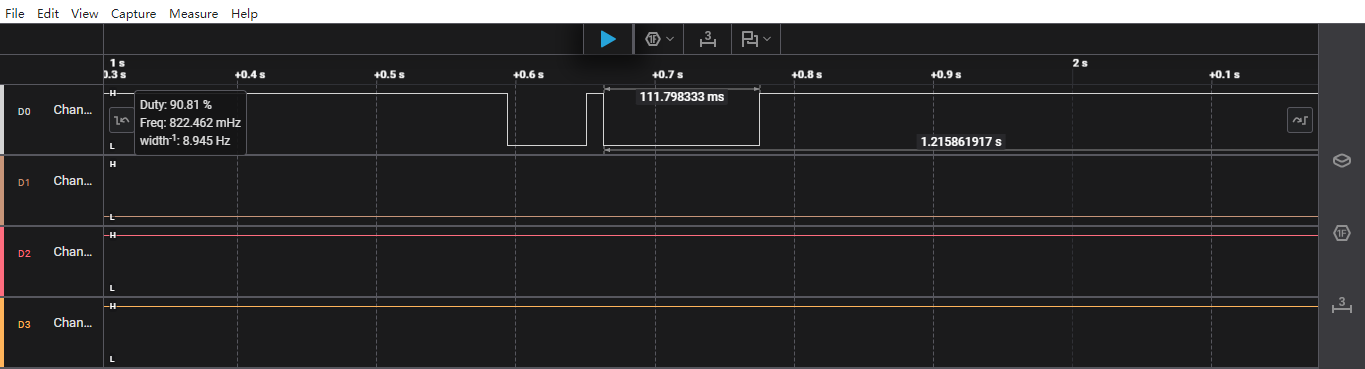

图 3：HRTOS 4.0 调用 *os_delay(10)*的实际延迟。
4.4 os_delay(100) 测试
调用 os_delay(100) 后，实测延迟为 1.104 s。

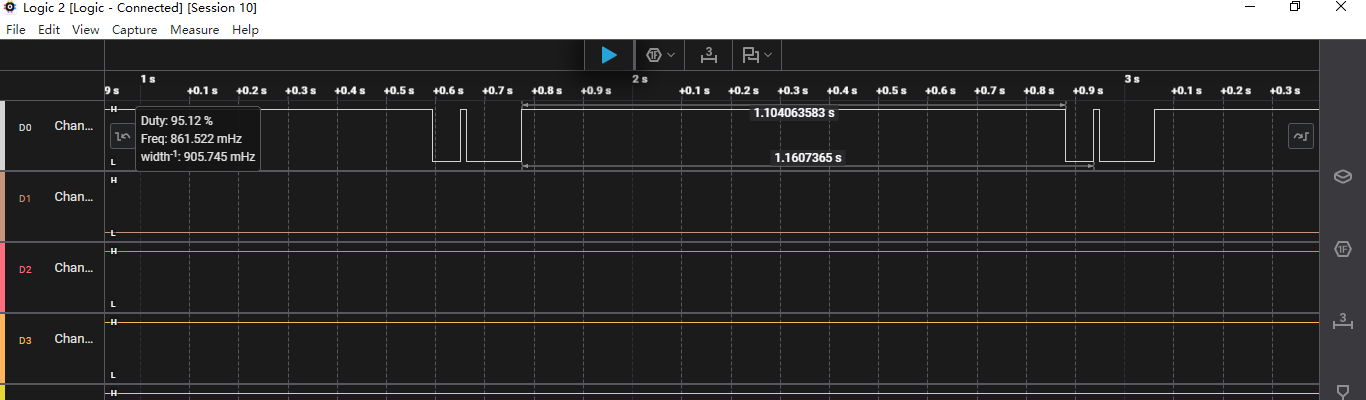

图 4：HRTOS 4.0 调用 *os_delay(100)*的实际延迟。
五、实测数据分析
5.1 延时参数与实际时间的关系
从四组测量结果来看，随着 os_delay() 参数增大，实测延迟时间也随之增加。
将测量结果换算为毫秒后：
| 延时参数 | 实测时间（ms） | 平均每参数单位对应时间 |
|---|---|---|
| 1 | 12.572 | 12.572 ms |
| 5 | 56.6729 | 11.3346 ms |
| 10 | 111.80 | 11.180 ms |
| 100 | 1104 | 11.040 ms |
可以看到，随着延时参数增大，平均每个参数单位对应的实测时间逐渐接近约 11 ms。
这一现象说明，在当前测试配置下，os_delay() 的实测延迟与其参数呈现出近似线性关系。
但需要注意，平均值不能直接等同于系统内部定义的精确时基周期。要进一步确定实际时间单位、调度量化误差以及延时起止点的影响，还需要结合 HRTOS 的时间管理实现和更细致的测试进行验证。
5.2 为什么不同参数下的平均值存在差异？
本次测试中，os_delay(1) 的实测值为 12.572 ms，而 os_delay(100) 的平均值约为 11.040 ms/参数单位，两者存在一定差异。
可能需要进一步检查的因素包括：
-
延时量化与调度时机： 如果延时基于周期性系统时钟实现，任务进入延时状态的时刻与系统时钟节拍之间的相对位置，可能影响实际等待时间。
-
调度与唤醒开销： 任务进入延时状态、等待结束后重新就绪以及恢复运行，都可能引入额外时间。
-
GPIO 测量边界： GPIO 翻转指令与
os_delay()调用之间的程序执行时间，会影响最终测量结果。 -
中断及系统运行开销： 系统中断处理和其他调度活动，也可能对实测时间产生影响。
以上属于需要结合内核实现进一步验证的因素，并非仅凭当前四组数据就能确定的具体原因。
5.3 对嵌入式应用的意义
对于周期采样、状态轮询、通信处理和一般任务节奏控制等应用，了解延时接口的实际行为有助于开发者正确安排任务执行周期。
在使用 os_delay() 时，建议以系统实际时间配置和实测结果为依据，而不要直接假设延时参数与毫秒数相等。
如果应用对周期精度、最大唤醒延迟或截止时间有严格要求，则还需要进一步验证系统时基、任务调度以及中断干扰等因素。
六、总结
本次在 STC12C5A60S2 硬件平台上，对 HRTOS 4.0 的 os_delay() 进行了逻辑分析仪实测。在默认系统时间片周期配置下，获得以下结果：
-
os_delay(1)：12.572 ms -
os_delay(5)：56.6729 ms -
os_delay(10)：111.80 ms -
os_delay(100)：1.104 s
从实测结果来看，延时参数与实际延迟时间呈现出近似线性关系，较大参数下的平均延迟约为 11 ms/参数单位。
本次测试为理解 HRTOS 4.0 的实际时间管理行为提供了硬件测量依据。后续还可以通过改变系统时间配置、增加重复测量、统一 GPIO 测量边界等方式，进一步分析延时量化误差和时间精度。
通过真实硬件测试观察系统行为，是验证嵌入式实时操作系统工程表现的重要途径。
