ARM 嵌入式 Linux 开发：从体系结构到 LED 点亮实战

摘要：本文面向从 x86 转向 ARM 平台的嵌入式开发者，系统梳理 ARM 核心架构、处理器模式、MMU 地址翻译与 GPIO 映射机制，并手把手搭建交叉编译环境，编写并部署一个真实的 GPIO 驱动。通过经典的 LED 点亮实验，结合常见寄存器配置误区与中断、看门狗等进阶应用，帮助读者构建从理论认知到代码落地的完整知识闭环。

关键词：ARM 架构；RISC；处理器模式；MMU；GPIO；交叉编译；寄存器配置；LED 驱动；中断；看门狗

目录

• [① ARM 核心架构与指令集快速认知](#① ARM 核心架构与指令集快速认知 "#arm-%E6%A0%B8%E5%BF%83%E6%9E%B6%E6%9E%84%E4%B8%8E%E6%8C%87%E4%BB%A4%E9%9B%86%E5%BF%AB%E9%80%9F%E8%AE%A4%E7%9F%A5")
• [② 处理器模式与寄存器资源详解](#② 处理器模式与寄存器资源详解 "#%E5%A4%84%E7%90%86%E5%99%A8%E6%A8%A1%E5%BC%8F%E4%B8%8E%E5%AF%84%E5%AD%98%E5%99%A8%E8%B5%84%E6%BA%90%E8%AF%A6%E8%A7%A3")
• [③ 内存管理单元地址翻译机制解析](#③ 内存管理单元地址翻译机制解析 "#%E5%86%85%E5%AD%98%E7%AE%A1%E7%90%86%E5%8D%95%E5%85%83%E5%9C%B0%E5%9D%80%E7%BF%BB%E8%AF%91%E6%9C%BA%E5%88%B6%E8%A7%A3%E6%9E%90")
• [④ GPIO 接口原理与硬件映射配置](#④ GPIO 接口原理与硬件映射配置 "#gpio-%E6%8E%A5%E5%8F%A3%E5%8E%9F%E7%90%86%E4%B8%8E%E7%A1%AC%E4%BB%B6%E6%98%A0%E5%B0%84%E9%85%8D%E7%BD%AE")
• [⑤ 开发环境搭建与交叉编译工具链安装](#⑤ 开发环境搭建与交叉编译工具链安装 "#%E5%BC%80%E5%8F%91%E7%8E%AF%E5%A2%83%E6%90%AD%E5%BB%BA%E4%B8%8E%E4%BA%A4%E5%8F%89%E7%BC%96%E8%AF%91%E5%B7%A5%E5%85%B7%E9%93%BE%E5%AE%89%E8%A3%85")
• [⑥ 编写首个 GPIO 驱动代码实现](#⑥ 编写首个 GPIO 驱动代码实现 "#%E7%BC%96%E5%86%99%E9%A6%96%E4%B8%AA-gpio-%E9%A9%B1%E5%8A%A8%E4%BB%A3%E7%A0%81%E5%AE%9E%E7%8E%B0")
• [⑦ 编译部署与板端运行验证步骤](#⑦ 编译部署与板端运行验证步骤 "#%E7%BC%96%E8%AF%91%E9%83%A8%E7%BD%B2%E4%B8%8E%E6%9D%BF%E7%AB%AF%E8%BF%90%E8%A1%8C%E9%AA%8C%E8%AF%81%E6%AD%A5%E9%AA%A4")
• [⑧ LED 点亮实验全流程实操指南](#⑧ LED 点亮实验全流程实操指南 "#led-%E7%82%B9%E4%BA%AE%E5%AE%9E%E9%AA%8C%E5%85%A8%E6%B5%81%E7%A8%8B%E5%AE%9E%E6%93%8D%E6%8C%87%E5%8D%97")
• [⑨ 常见寄存器配置错误与排查方法](#⑨ 常见寄存器配置错误与排查方法 "#%E5%B8%B8%E8%A7%81%E5%AF%84%E5%AD%98%E5%99%A8%E9%85%8D%E7%BD%AE%E9%94%99%E8%AF%AF%E4%B8%8E%E6%8E%92%E6%9F%A5%E6%96%B9%E6%B3%95")
• [⑩ 中断控制器与看门狗进阶应用提示](#⑩ 中断控制器与看门狗进阶应用提示 "#%E4%B8%AD%E6%96%AD%E6%8E%A7%E5%88%B6%E5%99%A8%E4%B8%8E%E7%9C%8B%E9%97%A8%E7%8B%97%E8%BF%9B%E9%98%B6%E5%BA%94%E7%94%A8%E6%8F%90%E7%A4%BA")

很多嵌入式开发者在从 x86 架构转向 ARM 平台时，往往会感到一种"熟悉的陌生感"。虽然 C 语言语法依旧，但底层的寄存器操作、内存映射以及中断处理机制却截然不同。特别是在面对一块全新的开发板时，如何透过 datasheet 中密密麻麻的寄存器定义，真正让硬件动起来，是新手最容易卡壳的地方。很多时候，代码逻辑没有错误，但 LED 就是不亮，或者系统莫名重启，这通常是因为对 ARM 核心架构的理解还停留在表面，忽略了模式切换、地址翻译或时钟配置等细节。 其实，打通 ARM 嵌入式开发的关键，不在于背诵所有指令，而在于建立一套清晰的硬件抽象思维。我们需要理解处理器是如何在不同模式下调度资源的，MMU 又是如何将虚拟地址映射到物理引脚的，以及 GPIO 控制背后的时序要求。一旦掌握了这些底层原理，再配合正确的交叉编译环境和调试手段，点亮第一个 LED 就不再是玄学，而是一次可复现的工程实践。 本文将带你从零开始，深入 ARM 体系结构的核心，逐步拆解从理论认知到代码落地的全过程。我们会先梳理 ARM 的指令集特点与处理器模式，接着剖析内存管理与 GPIO 映射机制，然后手把手搭建交叉编译环境，编写并部署一个真实的 GPIO 驱动。最后，通过经典的 LED 点亮实验，结合常见的寄存器配置误区与中断、看门狗等进阶应用，帮助你构建完整的嵌入式开发知识闭环。无论你是刚入手开发板的学生，还是希望夯实底层基础的工程师，这套流程都能为你提供切实可行的参考路径。

① ARM 核心架构与指令集快速认知

ARM 架构之所以能在嵌入式领域占据主导地位，很大程度上得益于其精简指令集（RISC）的设计理念。与 x86 的复杂指令集（CISC）不同，ARM 指令长度固定，大多数操作在一个时钟周期内完成，这种高效性对于功耗敏感的移动设备和物联网节点至关重要。在 ARMv7 及之前的版本中，我们常见到 ARM 状态（32 位指令）和 Thumb 状态（16 位指令）的切换，后者能够在几乎不损失性能的前提下大幅减少代码体积，这对于 Flash 资源有限的微控制器来说尤为关键。

理解 ARM 指令集的一个核心要点是"加载 - 存储"架构。这意味着算术逻辑运算只能在寄存器之间进行，不能直接操作内存。例如，你不能直接执行 ADD [R0], R1，而必须先将内存数据加载到寄存器，运算后再存回。这种设计虽然增加了指令数量，但简化了硬件流水线的设计，提高了执行效率。此外，ARM 引入了条件执行机制，每条指令都可以附带条件码（如 EQ、NE、GT 等），这使得分支预测更加准确，减少了流水线冲刷带来的性能损耗。

在现代 ARMv8 架构中，引入了 AArch64 执行状态，提供了更多的通用寄存器和更强大的 SIMD 指令集，进一步提升了数据处理能力。但在嵌入式驱动开发中，我们更多接触的仍是基于 ARMv7-A 或 Cortex-M 系列的实现。掌握这些基础指令特性，有助于我们在阅读反汇编代码或优化关键路径时，能够迅速判断指令的执行开销和资源占用情况。

1.1 ARM 与 x86 的本质差异

很多从 x86 转过来的开发者，最容易踩的坑就是"指令集思维"没有切换过来。x86 是复杂指令集（CISC），一条指令往往能完成"取内存 → 运算 → 存回"的完整链路；而 ARM 是精简指令集（RISC），强调"每条指令只做一件事，且尽量在一个时钟周期内完成"。这种差异带来的直接后果是：同样的 C 代码，编译成 ARM 汇编后，指令条数通常比 x86 多，但单条指令的执行效率更高、功耗更低。

举个直观的例子，在 x86 上你可以直接写 ADD [R0], R1 把内存中的值与寄存器相加并写回内存；但在 ARM 上，你必须拆成两步：

LDR R2, [R0]      ; 先把内存值加载到寄存器
ADD R2, R2, R1    ; 再在寄存器中完成加法
STR R2, [R0]      ; 最后把结果存回内存

虽然看起来"啰嗦"了，但这种设计让 ARM 的硬件流水线更简单、更省电，也更容易做到高主频。对于嵌入式场景，功耗和成本往往比绝对性能更重要，这正是 ARM 能统治移动端和物联网的根本原因。

1.2 ARM 状态与 Thumb 状态：代码体积的取舍

在 ARMv7 及更早的架构中，处理器支持两种指令集状态：

• ARM 状态：每条指令固定 32 位，功能完整，性能最佳；
• Thumb 状态：每条指令 16 位（Thumb-2 混合 16/32 位），代码体积可减少约 30%，但部分复杂指令需要多条组合。

对于 Flash 只有几十 KB 的 MCU（如 Cortex-M 系列），代码体积直接决定了能不能装下你的程序。因此，Cortex-M 系列默认运行在 Thumb 状态，编译器也会默认生成 Thumb 指令。这也是为什么你在反汇编 Cortex-M 程序时，看到的指令大多是 16 位的。

新手提示：在编写嵌入式 C 代码时，你通常不需要手动切换 ARM/Thumb 状态------编译器会帮你处理。但当你阅读反汇编代码或编写启动汇编时，一定要留意当前处于哪种状态，否则很容易把指令长度搞错，导致取指错位、程序跑飞。

1.3 条件执行：ARM 的"隐藏加速器"

ARM 指令集还有一个非常独特的特性------条件执行。几乎每条指令都可以附带一个条件码，只有条件满足时指令才会真正执行。常见的条件码包括：

条件码	含义	判断依据
EQ	相等	Z 标志位为 1
NE	不相等	Z 标志位为 0
GT	大于（有符号）	Z=0 且 N=V
LT	小于（有符号）	N≠V
CS/HS	无符号大于等于	C 标志位为 1
CC/LO	无符号小于	C 标志位为 0

条件执行最大的好处是减少分支跳转 。在传统架构中，if-else 通常需要跳转指令，而跳转会导致流水线冲刷（Pipeline Flush），损失性能。ARM 可以用一条带条件的指令替代整个分支，例如：

CMP R0, #0        ; 比较 R0 与 0
MOVNE R1, #1      ; 如果 R0 != 0，则 R1 = 1（不跳转，直接条件执行）
MOVEQ R1, #0      ; 如果 R0 == 0，则 R1 = 0

这段代码没有使用任何跳转指令，却完整实现了 if (R0 != 0) R1 = 1; else R1 = 0; 的逻辑。在循环和状态机这类高频分支场景中，合理利用条件执行能显著提升性能。

1.4 从 ARMv7 到 ARMv8：AArch64 的演进

ARMv8 架构引入了全新的 AArch64 执行状态，这是 ARM 进军服务器和高端移动市场的重要一步。相比 32 位的 AArch32，AArch64 带来了几个关键变化：

• 通用寄存器从 16 个扩展到 31 个（X0-X30），减少了对栈的依赖；
• 指令固定 32 位，不再有 ARM/Thumb 之分，简化了取指逻辑；
• 新增大量 SIMD（NEON）寄存器（V0-V31），单条指令可并行处理多个数据，非常适合音视频编解码和图像处理；
• 地址空间从 32 位扩展到 64 位，支持更大的内存。

不过，对于绝大多数嵌入式驱动开发场景（尤其是 Cortex-M 系列 MCU），我们仍然工作在 32 位的 AArch32 环境下。理解 AArch64 的意义更多在于：当你未来接触树莓派、瑞芯微等运行 Linux 的 64 位 ARM 平台时，不会感到陌生。

1.5 小结：这一节你该记住什么

• ARM 是 RISC 架构，指令固定长度、单周期执行，功耗低、适合嵌入式；
• "加载 - 存储"架构：运算只能在寄存器间进行，内存访问必须通过 LDR/STR；
• ARM 状态（32 位）与 Thumb 状态（16 位）的切换，是控制代码体积的关键手段；
• 条件执行机制能减少分支跳转，提升流水线效率；
• ARMv8 的 AArch64 是 64 位演进，但嵌入式驱动开发仍以 32 位为主。

掌握了这些基础，下一节我们将深入处理器的运行模式与寄存器资源，看看 CPU 是如何在不同模式下调度资源的。

② 处理器模式与寄存器资源详解

ARM 处理器支持多种运行模式，这是其区别于普通 MCU 的重要特征之一。标准的 ARM 核通常包含用户模式（User）、系统模式（System）、超级用户模式（Supervisor）、中断请求模式（IRQ）、快速中断模式（FIQ）等七种主要模式。每种模式都有自己独立的银行寄存器（Banked Registers），这意味着当发生异常或中断时，处理器可以自动切换到特定模式，并使用专用的寄存器保存现场，无需软件手动压栈，从而极大地缩短了中断响应时间。

以最常见的 IRQ 模式为例，当外部中断触发时，CPU 会自动切换到 IRQ 模式，程序计数器（PC）指向中断向量表，同时链接寄存器（LR）被设置为返回地址。此时，R13（SP）和 R14（LR）会使用 IRQ 模式下的银行寄存器，确保不会破坏用户模式下的栈指针和返回地址。这种硬件级的上下文保护机制，使得实时系统的确定性得到了保障。

除了银行寄存器外，ARM 还拥有大量的通用寄存器（R0-R15）。其中，R15 是程序计数器 PC，直接决定下一条指令的地址；R13 通常作为栈指针 SP，在不同模式下指向不同的栈空间；R14 作为链接寄存器 LR，用于保存子程序调用或异常发生的返回地址。在进行底层驱动开发时，正确管理这些寄存器至关重要。例如，在编写汇编启动代码或异常处理程序时，必须明确当前处于何种模式，并使用对应的 SP 来维护栈帧，否则极易导致堆栈溢出或数据覆盖。

2.1 七种处理器模式一览

ARM 处理器共有七种运行模式，其中用户模式（User）是唯一的非特权模式，其余六种都是特权模式。理解这一点非常重要，因为它直接决定了你能访问哪些资源、执行哪些指令。

模式	名称	特权级别	典型用途
USR	用户模式（User）	非特权	运行普通应用程序
SYS	系统模式（System）	特权	与 USR 共享寄存器，用于操作系统任务
SVC	超级用户模式（Supervisor）	特权	复位、软中断（SWI/SVC 指令）
ABT	中止模式（Abort）	特权	内存访问异常（取指/数据中止）
UND	未定义模式（Undefined）	特权	执行未定义指令
IRQ	中断请求模式	特权	普通外部中断
FIQ	快速中断模式	特权	高优先级快速中断

新手提示：在裸机开发中，你接触最多的通常是 SVC（复位后默认进入）和 IRQ（外部中断触发）。而运行 Linux 时，内核运行在 SVC 模式，用户程序运行在 USR 模式，两者通过系统调用（SVC 指令）切换。

2.2 银行寄存器：硬件级的现场保护

所谓"银行寄存器"（Banked Registers），是指同一编号的寄存器在不同模式下有物理上独立的副本。当模式切换时，处理器自动切换到对应模式的寄存器副本，无需软件保存和恢复现场。

以 R13（SP）和 R14（LR）为例，它们在多个模式下都有独立的副本：

模式	R13（SP）	R14（LR）	额外银行寄存器
USR/SYS	SP_usr	LR_usr	无
SVC	SP_svc	LR_svc	SPSR_svc
ABT	SP_abt	LR_abt	SPSR_abt
UND	SP_und	LR_und	SPSR_und
IRQ	SP_irq	LR_irq	SPSR_irq
FIQ	SP_fiq	LR_fiq	SPSR_fiq + R8-R12 副本

注意 FIQ 模式是特例：它不仅拥有独立的 SP 和 LR，还额外拥有 R8-R12 的独立副本。这意味着 FIQ 中断处理程序可以完全不压栈地使用 R8-R12，从而获得最快的响应速度。这也是为什么 FIQ 被用于对实时性要求极高的场景（如高速数据传输）。

2.3 CPSR 与 SPSR：程序状态寄存器

除了通用寄存器，ARM 还有一个非常重要的特殊寄存器------CPSR（Current Program Status Register，当前程序状态寄存器）。它保存了当前处理器的状态信息，包括：

• 条件标志位：N（负数）、Z（零）、C（进位）、V（溢出）；
• 中断使能位：I（IRQ 使能）、F（FIQ 使能）；
• 模式位：M4:0，标识当前运行模式；
• Thumb 状态位：T，标识当前是 ARM 还是 Thumb 状态。

当发生异常或中断时，处理器会把当前的 CPSR 保存到对应模式的 SPSR（Saved Program Status Register）中，以便异常返回时恢复现场。这也是为什么每个特权模式都有独立的 SPSR。

; 读取当前模式（常用于调试）
MRS R0, CPSR        ; 将 CPSR 读入 R0
AND R0, R0, #0x1F   ; 取出低 5 位模式位
; R0 的值：0x10=USR, 0x13=SVC, 0x12=IRQ, 0x11=FIQ ...

2.4 模式切换的两种方式

ARM 模式切换主要有两种途径：

方式一：异常/中断自动切换（硬件完成）

当发生复位、未定义指令、SWI、预取中止、数据中止、IRQ、FIQ 时，处理器自动完成以下动作：

1. 将当前 CPSR 保存到目标模式的 SPSR；
2. 将返回地址保存到目标模式的 LR；
3. 切换到目标模式，并跳转到中断向量表对应入口。

方式二：软件主动切换（通过 CPSR 修改）

在特权模式下，可以通过修改 CPSR 的模式位来主动切换模式：

; 从 SVC 模式切换到 IRQ 模式（仅特权模式可执行）
MRS R0, CPSR
BIC R0, R0, #0x1F   ; 清零模式位
ORR R0, R0, #0x12   ; 设置为 IRQ 模式 (0x12)
MSR CPSR_c, R0      ; 写回 CPSR

新手提示：用户模式（USR）无法修改 CPSR 的模式位，这是 ARM 保护机制的核心。如果你在 USR 模式下尝试切换模式，指令会被忽略或触发异常。

2.5 中断向量表：异常处理的入口

所有异常和中断都通过中断向量表（Vector Table）分发。ARM 的向量表通常位于地址 0x00000000（或通过 VBAR 寄存器重定位），每个异常对应一个固定入口：

地址偏移	异常类型	进入模式
0x00	复位（Reset）	SVC
0x04	未定义指令（Undefined）	UND
0x08	软中断（SWI/SVC）	SVC
0x0C	预取中止（Prefetch Abort）	ABT
0x10	数据中止（Data Abort）	ABT
0x14	保留	-
0x18	普通中断（IRQ）	IRQ
0x1C	快速中断（FIQ）	FIQ

在裸机开发中，你需要在向量表的 IRQ 入口处放置一条跳转指令，跳转到自己的中断处理函数。这也是为什么很多启动代码的开头是一串 LDR PC, =Handler 指令。

2.6 小结：这一节你该记住什么

• ARM 有七种运行模式，USR 是唯一非特权模式，其余六种都是特权模式；
• 银行寄存器是硬件级的现场保护机制，模式切换时自动切换寄存器副本；
• FIQ 模式额外拥有 R8-R12 的独立副本，响应速度最快；
• CPSR 保存条件标志、中断使能位和当前模式，SPSR 用于异常时保存现场；
• 模式切换有两种方式：异常自动切换和软件主动修改 CPSR；
• 中断向量表是异常处理的统一入口，每个异常有固定地址。

掌握了这些，下一节我们将深入内存管理单元（MMU），看看虚拟地址是如何一步步翻译成物理地址的。

③ 内存管理单元地址翻译机制解析

内存管理单元（MMU）是 ARM 架构中连接虚拟世界与物理世界的桥梁。在运行 Linux 等复杂操作系统时，应用程序看到的地址通常是虚拟地址，而 MMU 负责将其翻译成实际的物理地址。这一机制不仅实现了内存隔离和保护，还支持了按需分页和内存映射文件等高级特性。

MMU 的核心工作原理依赖于页表（Page Table）。处理器通过转换表基址寄存器（TTBR）找到页表的起始位置，然后根据虚拟地址的高位部分索引页表项。每个页表项包含了物理页框号以及访问权限、缓存策略等控制位。当 CPU 访问某个虚拟地址时，MMU 会查找 TLB（Translation Lookaside Buffer）缓存，如果命中则直接输出物理地址；若未命中，则触发页表遍历，甚至可能引发缺页异常由操作系统处理。

在嵌入式驱动开发中，理解 MMU 对于内存映射尤为重要。例如，当我们想要操作 GPIO 寄存器时，datasheet 给出的是物理地址（如 0x44E07000），但在用户空间程序中，我们无法直接访问该地址。必须通过 mmap 系统调用，将该物理地址映射到用户空间的虚拟地址段，才能进行读写操作。如果忽略了 MMU 的映射关系，直接解引用物理地址指针，程序通常会因为段错误（Segmentation Fault）而崩溃。因此，在编写底层驱动时，务必区分物理地址与虚拟地址，并正确使用内核提供的映射接口。

3.1 虚拟地址与物理地址：为什么要多此一举

很多新手会问：既然最终都要访问物理内存，为什么还要引入虚拟地址这一层？直接操作物理地址不是更简单吗？答案在于安全性和灵活性。

• 内存隔离：每个进程拥有独立的虚拟地址空间，进程 A 无法访问进程 B 的内存，从硬件层面杜绝了越权访问；
• 按需分页：程序运行时并不需要把所有代码和数据都加载进内存，MMU 可以在访问到缺失页时才触发缺页异常，由操作系统按需加载；
• 内存映射文件：通过 mmap 可以把文件内容直接映射到虚拟地址空间，读写文件就像操作内存一样方便；
• 共享内存：多个进程可以通过映射到同一物理页来实现高效通信，而无需复制数据。

新手提示：在裸机开发（无操作系统）中，MMU 通常被关闭或配置为直通模式，此时虚拟地址等于物理地址。而一旦运行 Linux，MMU 就必不可少------这也是为什么同样的代码在裸机和 Linux 下行为截然不同的原因。

3.2 页表与页表项：翻译的"字典"

MMU 翻译地址的核心数据结构是页表 （Page Table）。页表本质上是一张"字典"，记录了虚拟页号到物理页框号的映射关系。每个页表项（PTE，Page Table Entry）通常包含以下关键字段：

字段	作用
物理页框号（PFN）	指向实际的物理内存页
访问权限位	控制读、写、执行权限
缓存属性位	控制 Cache 策略（写回/写透、是否可缓存）
有效位（Valid）	标记该页表项是否有效
用户/内核位	区分用户态与内核态访问权限

ARM 的页表采用多级结构（通常为两级或三级）。以经典的二级页表为例，虚拟地址被拆分为三部分：

| 一级索引 (12 bit) | 二级索引 (8 bit) | 页内偏移 (12 bit) |

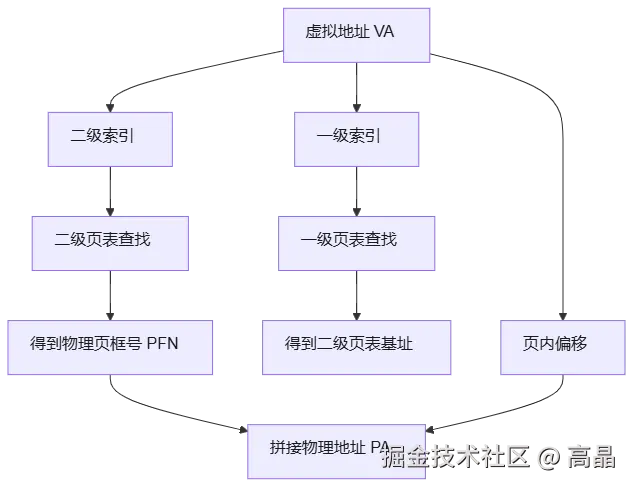

翻译过程如下：

1. 从 TTBR 寄存器取出页表基地址；
2. 用虚拟地址的高位（一级索引）在一级页表中查找，得到二级页表的基地址；
3. 用中间位（二级索引）在二级页表中查找，得到物理页框号；
4. 将物理页框号与页内偏移拼接，得到最终的物理地址。

3.3 TLB：地址翻译的"高速缓存"

页表遍历需要多次访问内存，如果每次地址翻译都走完整流程，性能会大打折扣。为此，ARM 引入了 TLB （Translation Lookaside Buffer，转换旁路缓冲器），它本质上是页表项的硬件缓存。

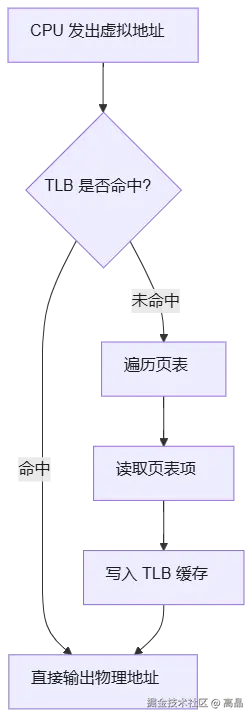

当 CPU 访问某个虚拟地址时，MMU 的翻译流程如下：

1. 先在 TLB 中查找该虚拟页号是否已有缓存；
2. TLB 命中：直接取出缓存的物理页框号，无需访问内存中的页表，速度极快；
3. TLB 未命中：触发页表遍历，从内存中读取页表项，并写入 TLB 缓存，供下次使用。

新手提示 ：在驱动开发中，如果你修改了页表内容（例如重新映射了某段内存），必须执行 flush TLB 操作（ARM 上通常是 TLBI 指令），否则 TLB 中残留的旧映射会导致访问到错误的物理地址，产生难以排查的诡异 bug。

3.4 缺页异常：按需加载的"触发器"

当 CPU 访问的虚拟地址在页表中不存在有效页表项 时，MMU 会触发缺页异常（Page Fault）。此时处理器切换到内核态，由操作系统决定如何处理：

场景	处理方式
合法但未加载	从磁盘加载对应页到内存，更新页表，恢复进程执行
非法访问（越界/权限不足）	向进程发送 SIGSEGV 信号，通常导致段错误崩溃
写时复制（COW）	复制物理页并更新权限，实现高效的内存共享

理解缺页异常对驱动开发的意义在于：不要随意解引用未映射的地址。在用户空间，访问未映射的虚拟地址会触发缺页异常，进而导致段错误；而在内核空间，缺页异常处理不当可能导致内核 panic。

3.5 物理地址与虚拟地址：驱动开发中的"身份切换"

回到我们最关心的 GPIO 驱动场景。芯片手册给出的寄存器地址（如 0x44E07000）是物理地址，但在 Linux 用户空间程序中，我们无法直接访问物理地址。必须通过以下方式之一：

方式一：用户空间 mmap 映射

#include <stdio.h>
#include <fcntl.h>
#include <sys/mman.h>
#include <unistd.h>

#define GPIO_BASE_ADDR  0x44E07000   // 物理地址
#define GPIO_SIZE       0x1000

int main() {
    int mem_fd = open("/dev/mem", O_RDWR | O_SYNC);
    if (mem_fd < 0) {
        perror("open /dev/mem failed");
        return -1;
    }

    // 将物理地址映射到用户空间虚拟地址
    void *gpio_map = mmap(NULL, GPIO_SIZE, PROT_READ | PROT_WRITE,
                          MAP_SHARED, mem_fd, GPIO_BASE_ADDR);
    if (gpio_map == MAP_FAILED) {
        perror("mmap failed");
        close(mem_fd);
        return -1;
    }

    // 此时 gpio_map 就是虚拟地址，通过它访问物理寄存器
    volatile unsigned int *gpio_oe = (volatile unsigned int *)(gpio_map + 0x134);
    *gpio_oe &= ~(1 << 21);   // 配置为输出

    munmap(gpio_map, GPIO_SIZE);
    close(mem_fd);
    return 0;
}

方式二：内核驱动 ioremap

在内核驱动中，使用 ioremap 将物理地址映射到内核虚拟地址空间：

#include <linux/io.h>

void __iomem *gpio_base;

// 将物理地址映射到内核虚拟地址
gpio_base = ioremap(0x44E07000, 0x1000);
if (!gpio_base) {
    printk(KERN_ERR "ioremap failed\n");
    return -ENOMEM;
}

// 通过虚拟地址操作寄存器
writel(readl(gpio_base + 0x134) & ~(1 << 21), gpio_base + 0x134);

// 使用完毕后解除映射
iounmap(gpio_base);

新手提示 ：无论使用哪种方式，永远不要直接解引用物理地址指针。在 Linux 下，物理地址是内核管理的资源，直接访问会触发缺页异常导致段错误。务必通过 mmap 或 ioremap 完成"物理 → 虚拟"的转换。

3.6 小结：这一节你该记住什么

• MMU 负责将虚拟地址翻译为物理地址，实现内存隔离、按需分页和内存映射文件；
• 页表是翻译的"字典"，ARM 采用多级页表结构，页表项包含物理页框号和权限位；
• TLB 是页表项的硬件缓存，命中时无需访问内存页表，大幅提升翻译速度；
• 缺页异常由操作系统处理，合法访问按需加载，非法访问导致段错误；
• 驱动开发中，物理地址必须通过 mmap（用户空间）或 ioremap（内核空间）转换为虚拟地址后才能访问；
• 修改页表后务必 flush TLB，避免残留映射导致诡异 bug。

掌握了这些，下一节我们将深入 GPIO 接口原理，看看寄存器是如何控制引脚电平的。

④ GPIO 接口原理与硬件映射配置

通用输入输出接口（GPIO）是嵌入式系统与外部世界交互的最基本通道。从点亮一个 LED 到读取按键状态，再到控制继电器，都离不开 GPIO 的配置。然而，GPIO 并非简单的开关，其背后涉及方向控制、上下拉电阻配置、驱动能力选择以及复用功能切换等多个维度。

在 ARM SoC 中，GPIO 通常被组织成若干个端口（Port），每个端口包含多个引脚（Pin）。控制这些引脚的核心是一组寄存器，主要包括方向寄存器（Direction Register）、数据寄存器（Data Register）、上下拉控制寄存器（Pull-up/down Register）等。方向寄存器决定了引脚是作为输入还是输出：写 0 通常为输入，写 1 为输出。数据寄存器则用于读取引脚电平或设置输出电平。

更为复杂的是引脚复用（Pin Multiplexing）。由于芯片引脚数量有限，一个物理引脚往往对应多种功能，如 GPIO、UART、I2C 或 SPI。在上电复位后，引脚通常处于默认状态，可能需要通过配置复用寄存器（Mux Register）来选择具体的功能模式。例如，要将某个引脚用作 GPIO 输出以驱动 LED，必须先将其复用模式设置为 GPIO 功能，否则即使配置了方向寄存器，信号也无法输出到引脚上。这一步骤在开发中极易被遗漏，导致"代码无误但硬件无反应"的现象。

4.1 GPIO 的物理本质：从引脚到寄存器

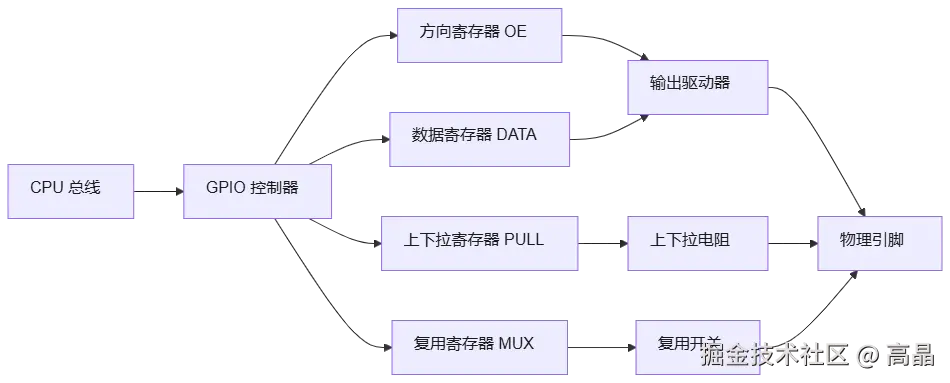

很多新手第一次接触 GPIO 时，会把它想象成一个简单的"开关"。实际上，GPIO 引脚背后是一整套由输入缓冲器、输出驱动器、上下拉电阻和复用开关组成的模拟电路。理解这些物理结构，有助于你理解为什么寄存器要这样配置。

• 输出驱动器：当引脚配置为输出时，内部驱动器根据数据寄存器的值，将引脚拉高（输出 1）或拉低（输出 0）；
• 输入缓冲器：当引脚配置为输入时，外部电平通过缓冲器进入数据寄存器，供 CPU 读取；
• 上下拉电阻：用于在引脚悬空时确定默认电平，防止输入状态不确定；
• 复用开关：决定引脚当前连接的是 GPIO 模块，还是 UART、I2C、SPI 等外设。

新手提示：在阅读芯片手册时，你会看到每个引脚都有一个"复用功能表"（Pin Mux Table），它列出了该引脚在 MUX 寄存器不同取值下对应的功能。配置 GPIO 前，务必先查这张表，确认你要用的功能编号。

4.2 核心寄存器详解：方向、数据与上下拉

以常见的 ARM SoC（如 TI AM335x）为例，GPIO 模块通常包含以下几类核心寄存器：

寄存器	作用	典型偏移
GPIO_OE（方向）	0=输出，1=输入	0x134
GPIO_DATAOUT（数据输出）	写 1/0 控制输出电平	0x13C
GPIO_DATAIN（数据输入）	读取引脚当前电平	0x138
GPIO_SETDATAOUT	只置位指定引脚，不影响其他位	0x194
GPIO_CLEARDATAOUT	只清零指定引脚，不影响其他位	0x190
GPIO_PULLUP/DOWN	配置上下拉电阻	0x26C

方向寄存器（OE） ：这是配置 GPIO 的第一步。以 32 位寄存器为例，每一位对应一个引脚。写 0 表示该引脚为输出，写 1 表示输入。注意，很多芯片的 OE 位定义是反的------0 才是输出，这与直觉相反，是新手最容易搞错的地方。

数据寄存器（DATAOUT/DATAIN）：输出时，向 DATAOUT 对应位写 1 拉高电平、写 0 拉低电平；输入时，从 DATAIN 读取对应位的值即可获得引脚电平。

上下拉寄存器：当引脚作为输入且外部没有明确驱动时，上下拉电阻决定了默认电平。例如，按键一端接地、另一端接 GPIO，就需要配置上拉电阻，使按键未按下时引脚为高电平。

// 以 AM335x 为例，配置 GPIO1_21 为输出并拉高
#define GPIO1_BASE      0x4804C000
#define GPIO_OE_OFFSET  0x134
#define GPIO_DATAOUT    0x13C

volatile unsigned int *gpio_oe   = (volatile unsigned int *)(gpio_map + GPIO_OE_OFFSET);
volatile unsigned int *gpio_data = (volatile unsigned int *)(gpio_map + GPIO_DATAOUT);

// 1. 配置为输出：清零对应位（OE 中 0=输出）
*gpio_oe &= ~(1 << 21);

// 2. 输出高电平：置位对应位
*gpio_data |= (1 << 21);

4.3 引脚复用：一个引脚的多重身份

引脚复用是 GPIO 配置中最容易踩坑的环节。由于芯片引脚数量有限，一个物理引脚往往要承担多种功能。以 AM335x 的引脚 LCD_DATA0 为例，它既可以作为 LCD 数据线，也可以作为 GPIO2_0，还可以作为 UART 或 SPI 的信号线。

配置复用的核心是复用寄存器（MUX Register）。每个引脚对应一个 MUX 寄存器，通过写入不同的模式值，选择该引脚当前的功能：

MUX 模式值	功能
0	主功能（通常是专用外设）
1	次功能（如 UART、SPI）
2	第三功能（如 I2C）
3	第四功能（如 GPIO）
4-7	保留或测试功能

// 以 AM335x 为例，将 LCD_DATA0 引脚复用为 GPIO2_0
// 先找到该引脚的 MUX 寄存器地址（通常在 CTRL_MODULE 区域）
#define CTRL_MODULE_BASE   0x44E10000
#define LCD_DATA0_MUX      0x820   // 该引脚的 MUX 寄存器偏移

volatile unsigned int *mux_reg = (volatile unsigned int *)(ctrl_map + LCD_DATA0_MUX);

// 写入模式 7（GPIO 功能），并启用输入使能
*mux_reg = 0x7;

新手提示 ：配置 GPIO 的正确顺序是：先配 MUX 复用 → 再配 OE 方向 → 最后操作 DATA 数据。很多新手先配方向和数据，结果引脚还是没反应，回头才发现是 MUX 没设置成 GPIO 模式。

4.4 硬件映射：从物理地址到寄存器操作

在上一节我们讲过，芯片手册给出的是物理地址，而 Linux 用户空间无法直接访问。GPIO 寄存器的操作同样遵循这个规则。以 AM335x 的 GPIO1 模块为例，其物理基地址为 0x4804C000，我们需要通过 mmap 将其映射到用户空间：

#include <stdio.h>
#include <fcntl.h>
#include <sys/mman.h>
#include <unistd.h>

#define GPIO1_BASE      0x4804C000   // GPIO1 物理基地址
#define GPIO_SIZE       0x1000
#define GPIO_OE_OFFSET  0x134
#define GPIO_DATAOUT    0x13C

int main() {
    int mem_fd = open("/dev/mem", O_RDWR | O_SYNC);
    if (mem_fd < 0) {
        perror("open /dev/mem failed");
        return -1;
    }

    void *gpio_map = mmap(NULL, GPIO_SIZE, PROT_READ | PROT_WRITE,
                          MAP_SHARED, mem_fd, GPIO1_BASE);
    if (gpio_map == MAP_FAILED) {
        perror("mmap failed");
        close(mem_fd);
        return -1;
    }

    volatile unsigned int *gpio_oe   = (volatile unsigned int *)(gpio_map + GPIO_OE_OFFSET);
    volatile unsigned int *gpio_data = (volatile unsigned int *)(gpio_map + GPIO_DATAOUT);

    // 配置 GPIO1_21 为输出
    *gpio_oe &= ~(1 << 21);

    // 输出高电平
    *gpio_data |= (1 << 21);

    printf("GPIO1_21 set to HIGH.\n");

    munmap(gpio_map, GPIO_SIZE);
    close(mem_fd);
    return 0;
}

4.5 位操作的艺术：读 - 改 - 写

GPIO 寄存器是 32 位的，一个寄存器同时控制多个引脚。如果直接对整个寄存器赋值，会意外影响其他引脚的状态 。正确的做法永远是读 - 改 - 写（Read-Modify-Write）：

// 错误示范：直接赋值会清掉其他引脚的配置
*gpio_oe = 0x00000000;   // 整个端口都变成输出，其他引脚遭殃

// 正确示范：只修改目标位
*gpio_oe &= ~(1 << 21);  // 只清零第 21 位，其他位保持不变

为了进一步简化位操作，很多芯片还提供了置位/清零专用寄存器 。例如 AM335x 的 GPIO_SETDATAOUT 和 GPIO_CLEARDATAOUT，向它们写入数据只会影响对应位，无需先读：

// 使用专用寄存器，无需读 - 改 - 写
#define GPIO_SETDATAOUT   0x194
#define GPIO_CLEARDATAOUT 0x190

volatile unsigned int *gpio_set = (volatile unsigned int *)(gpio_map + GPIO_SETDATAOUT);
volatile unsigned int *gpio_clr = (volatile unsigned int *)(gpio_map + GPIO_CLEARDATAOUT);

*gpio_set = (1 << 21);   // 置位第 21 位，输出高电平
*gpio_clr = (1 << 21);   // 清零第 21 位，输出低电平

4.6 小结：这一节你该记住什么

• GPIO 引脚背后是输出驱动器、输入缓冲器、上下拉电阻和复用开关的组合；
• 核心寄存器包括方向（OE）、数据（DATAOUT/DATAIN）、上下拉（PULL）和复用（MUX）；
• 配置顺序务必是：先 MUX 复用 → 再 OE 方向 → 最后 DATA 数据；
• 引脚复用是"代码无误但硬件无反应"的头号原因，务必先查 Pin Mux 表；
• 操作寄存器必须使用读 - 改 - 写，或利用置位/清零专用寄存器，避免影响其他引脚；
• 物理地址必须通过 mmap 映射到用户空间后才能访问。

掌握了这些，下一节我们将搭建交叉编译环境，把代码真正编译成能在 ARM 板上运行的程序。

⑤ 开发环境搭建与交叉编译工具链安装

嵌入式开发的特殊性在于，代码通常在高性能的宿主机（如 Ubuntu PC）上编写和编译，然后在资源受限的目标板（ARM 开发板）上运行。这就需要我们使用交叉编译工具链（Cross-Compilation Toolchain）。所谓交叉编译，是指在一种架构（x86_64）上生成另一种架构（ARM）的可执行代码。

5.1 宿主机环境准备

在开始安装工具链之前，先确保宿主机系统满足基本要求。本文以 Ubuntu 20.04/22.04 LTS 为例，其他 Debian 系发行版操作类似。首先更新软件源并安装基础依赖：

sudo apt update
sudo apt install -y build-essential git wget curl \
    make cmake pkg-config \
    libncurses5-dev libncursesw5-dev \
    bison flex bc

新手提示：如果你使用的是 Windows 或 macOS，建议先安装 WSL2（Windows Subsystem for Linux）或虚拟机，在 Linux 环境中进行开发。交叉编译工具链在 Linux 下支持最完善，后续的驱动编译、设备树修改等操作也大多依赖 Linux 环境。

5.2 选择并安装交叉编译工具链

对于主流的 ARM Linux 开发，有两类工具链可供选择：

工具链	适用场景	安装方式
gcc-arm-linux-gnueabihf	32 位 ARM（Cortex-A 系列，hard-float）	sudo apt install gcc-arm-linux-gnueabihf
gcc-arm-linux-gnueabi	32 位 ARM（soft-float，兼容旧设备）	sudo apt install gcc-arm-linux-gnueabi
gcc-aarch64-linux-gnu	64 位 ARM（Cortex-A53/A72 等）	sudo apt install gcc-aarch64-linux-gnu
Linaro / GNU Arm Embedded	厂商定制或 Cortex-M 裸机开发	官网下载解压

对于大多数运行 Linux 的 ARM 开发板（如 BeagleBone Black、树莓派 3B+ 等），推荐使用 gcc-arm-linux-gnueabihf。安装命令如下：

sudo apt install -y gcc-arm-linux-gnueabihf

安装完成后，验证工具链是否可用：

arm-linux-gnueabihf-gcc --version

如果能看到类似 arm-linux-gnueabihf-gcc (Ubuntu/Linaro 9.4.0-1ubuntu1) 9.4.0 的版本信息，说明安装成功。

5.3 配置环境变量与 PATH

为了让系统在任何目录下都能直接调用交叉编译器，需要将工具链的 bin 目录加入 PATH。编辑 ~/.bashrc 文件：

echo 'export PATH=$PATH:/usr/bin' >> ~/.bashrc
source ~/.bashrc

说明 ：通过 apt 安装的工具链通常已经位于 /usr/bin 下，系统默认 PATH 已包含该目录，因此这一步通常可以省略。但如果你从官网下载了压缩包形式的工具链，则必须手动将解压后的 bin 目录加入 PATH，例如：

export PATH=$PATH:/opt/gcc-arm-none-eabi/bin

5.4 安装辅助调试工具

除了编译器，建议同时安装以下辅助工具，它们能显著提升开发效率：

sudo apt install -y \
    gdb-multiarch \        # 支持多架构的调试器
    binutils-arm-linux-gnueabihf \  # ARM 平台的汇编器、链接器
    libc6-dev-armhf-cross \         # ARM 平台的 C 标准库
    sshpass \                       # 免交互 SSH 传输文件
    nfs-common                      # NFS 客户端，用于挂载共享目录

其中 gdb-multiarch 是调试 ARM 程序的关键工具。它允许你在宿主机上通过 GDB 远程调试开发板上运行的程序，配合 gdbserver 使用，可以设置断点、单步执行、查看寄存器值，是排查驱动问题的利器。

5.5 验证工具链：编译 Hello World

环境配置完成后，先用一个简单的程序验证整个工具链链路是否畅通。创建 hello.c：

#include <stdio.h>

int main() {
    printf("Hello ARM World!\n");
    return 0;
}

使用交叉编译器编译：

arm-linux-gnueabihf-gcc -o hello hello.c

编译成功后，用 file 命令查看生成的可执行文件架构：

file hello

输出应类似：

hello: ELF 32-bit LSB executable, ARM, EABI5 version 1 (SYSV), dynamically linked, interpreter /lib/ld-linux-armhf.so.3, for GNU/Linux 3.2.0, not stripped

看到 ARM 字样，说明编译产物确实是 ARM 架构的可执行文件。将这个文件拷贝到开发板运行，如果输出 Hello ARM World!，则整个交叉编译环境搭建成功。

5.6 常见问题排查

问题现象	可能原因	解决方法
command not found	工具链未安装或 PATH 未配置	重新安装，检查 ~/.bashrc 中的 PATH
cannot find -lc	缺少 ARM 平台的 C 标准库	安装 libc6-dev-armhf-cross
编译报 unrecognized command-line option	编译器版本过旧或架构不匹配	确认目标板是 32 位还是 64 位，选择对应工具链
板端运行报 No such file or directory	动态链接库缺失或架构不匹配	用 file 检查可执行文件架构，确认与板端一致
板端运行报 Permission denied	文件没有执行权限	在板端执行 chmod +x hello

新手提示 ：如果板端报 No such file or directory，但 file 显示架构正确，很可能是动态链接器路径不匹配。此时可以尝试静态编译：arm-linux-gnueabihf-gcc -static -o hello hello.c，静态编译会把所有依赖库打包进可执行文件，避免动态链接问题。

5.7 小结：这一节你该记住什么

• 交叉编译是在宿主机（x86_64）上生成目标板（ARM）可执行代码的过程；
• 32 位 ARM Linux 开发推荐 gcc-arm-linux-gnueabihf，64 位推荐 gcc-aarch64-linux-gnu；
• 安装后务必用 --version 和 file 命令验证工具链可用性；
• 建议同时安装 gdb-multiarch 和 binutils-arm-linux-gnueabihf 等辅助工具；
• 编译一个 Hello World 并在板端运行，是验证整个环境链路是否畅通的金标准；
• 遇到板端运行错误，优先用 file 检查架构，必要时改用静态编译。

掌握了这些，下一节我们将正式编写第一个 GPIO 驱动代码，把前面学到的寄存器操作知识付诸实践。

⑥ 编写首个 GPIO 驱动代码实现

理论准备就绪后，我们来编写第一个实际控制 GPIO 的代码。这里我们以 Linux 用户空间驱动为例，通过内存映射方式直接操作寄存器，这种方式能让你最直观地理解硬件工作原理。假设我们要控制的是 GPIO1_21 引脚，首先需要查阅芯片手册确定其基地址和偏移量。

6.1 代码结构设计

在动手写代码之前，先理清整个程序的结构。一个完整的 GPIO 驱动示例通常包含以下几个步骤：

1. 打开 /dev/mem 设备文件：获取访问物理内存的权限；
2. 映射物理地址到用户空间 ：通过 mmap 将 GPIO 寄存器物理地址映射为可访问的虚拟地址；
3. 配置引脚复用（MUX）：将引脚设置为 GPIO 功能（若默认不是）；
4. 配置方向寄存器（OE）：将引脚设置为输出模式；
5. 操作数据寄存器（DATA）：输出高/低电平控制 LED；
6. 清理资源：解除映射并关闭设备文件。

新手提示 ：很多初学者会跳过第 3 步（MUX 配置），直接操作方向和数据寄存器，结果 LED 毫无反应。请务必记住配置顺序：先 MUX → 再 OE → 最后 DATA。

6.2 完整代码实现

下面给出一个结构完整、注释详尽的 GPIO 驱动示例。为了便于理解，我们把代码拆分为「初始化」「控制」「清理」三个函数，并加入错误处理：

#include <stdio.h>
#include <stdlib.h>
#include <fcntl.h>
#include <sys/mman.h>
#include <unistd.h>
#include <string.h>

// ============ 硬件地址定义（以 AM335x 为例，需根据实际芯片修改） ============
#define GPIO1_BASE_ADDR     0x4804C000   // GPIO1 模块物理基地址
#define GPIO_SIZE           0x1000       // 映射长度（4KB，覆盖全部寄存器）

// GPIO 寄存器偏移量
#define GPIO_OE_OFFSET      0x134        // 方向寄存器：0=输出，1=输入
#define GPIO_DATAOUT_OFFSET 0x13C        // 数据输出寄存器
#define GPIO_DATAIN_OFFSET  0x138        // 数据输入寄存器
#define GPIO_SETDATAOUT     0x194        // 置位专用寄存器（只影响目标位）
#define GPIO_CLEARDATAOUT   0x190        // 清零专用寄存器（只影响目标位）

// 目标引脚：GPIO1_21（第 21 位）
#define LED_PIN             21

// ============ 全局变量：保存映射后的虚拟地址 ============
static volatile unsigned int *gpio_oe;
static volatile unsigned int *gpio_dataout;
static volatile unsigned int *gpio_set;
static volatile unsigned int *gpio_clr;
static int mem_fd = -1;
static void *gpio_map = NULL;

/**
 * 初始化 GPIO：打开 /dev/mem 并映射物理地址
 * @return 0 成功，-1 失败
 */
static int gpio_init(void) {
    // 1. 打开 /dev/mem 设备文件（需要 root 权限）
    mem_fd = open("/dev/mem", O_RDWR | O_SYNC);
    if (mem_fd < 0) {
        perror("open /dev/mem failed");
        return -1;
    }

    // 2. 将 GPIO1 物理基地址映射到用户空间虚拟地址
    gpio_map = mmap(NULL, GPIO_SIZE, PROT_READ | PROT_WRITE,
                    MAP_SHARED, mem_fd, GPIO1_BASE_ADDR);
    if (gpio_map == MAP_FAILED) {
        perror("mmap failed");
        close(mem_fd);
        mem_fd = -1;
        return -1;
    }

    // 3. 计算各寄存器在虚拟地址空间中的指针
    gpio_oe      = (volatile unsigned int *)(gpio_map + GPIO_OE_OFFSET);
    gpio_dataout = (volatile unsigned int *)(gpio_map + GPIO_DATAOUT_OFFSET);
    gpio_set     = (volatile unsigned int *)(gpio_map + GPIO_SETDATAOUT);
    gpio_clr     = (volatile unsigned int *)(gpio_map + GPIO_CLEARDATAOUT);

    printf("[OK] GPIO mapped at virtual address: %p\n", gpio_map);
    return 0;
}

/**
 * 配置 LED 引脚为输出模式
 * 注意：OE 寄存器中 0=输出，1=输入（与直觉相反，务必小心）
 */
static void gpio_configure_output(void) {
    // 读 - 改 - 写：只清零第 LED_PIN 位，不影响其他引脚
    *gpio_oe &= ~(1 << LED_PIN);
    printf("[OK] GPIO1_%d configured as OUTPUT\n", LED_PIN);
}

/**
 * 点亮 LED（输出高电平）
 * 使用置位专用寄存器，无需读 - 改 - 写
 */
static void gpio_led_on(void) {
    *gpio_set = (1 << LED_PIN);
    printf("[OK] LED ON\n");
}

/**
 * 熄灭 LED（输出低电平）
 * 使用清零专用寄存器，无需读 - 改 - 写
 */
static void gpio_led_off(void) {
    *gpio_clr = (1 << LED_PIN);
    printf("[OK] LED OFF\n");
}

/**
 * 清理资源：解除映射并关闭设备文件
 */
static void gpio_cleanup(void) {
    if (gpio_map != NULL && gpio_map != MAP_FAILED) {
        munmap(gpio_map, GPIO_SIZE);
        gpio_map = NULL;
    }
    if (mem_fd >= 0) {
        close(mem_fd);
        mem_fd = -1;
    }
    printf("[OK] GPIO resources released\n");
}

/**
 * 主函数：演示 LED 点亮、熄灭、闪烁三种操作
 */
int main(void) {
    // 1. 初始化 GPIO
    if (gpio_init() != 0) {
        fprintf(stderr, "[ERR] GPIO init failed\n");
        return -1;
    }

    // 2. 配置引脚为输出
    gpio_configure_output();

    // 3. 点亮 LED，保持 2 秒
    gpio_led_on();
    sleep(2);

    // 4. 熄灭 LED，保持 1 秒
    gpio_led_off();
    sleep(1);

    // 5. 闪烁 3 次（每次 0.5 秒间隔）
    printf("[OK] Blinking LED 3 times...\n");
    for (int i = 0; i < 3; i++) {
        gpio_led_on();
        usleep(500000);   // 0.5 秒
        gpio_led_off();
        usleep(500000);   // 0.5 秒
    }

    // 6. 清理资源
    gpio_cleanup();
    printf("[OK] GPIO demo finished.\n");
    return 0;
}

6.3 关键代码逐段解析

为什么用 volatile？

寄存器指针必须声明为 volatile unsigned int *。volatile 告诉编译器：这个内存地址的值可能被硬件随时改变，不要优化掉看似冗余的读写操作。例如：

// 如果没有 volatile，编译器可能把这两行优化成一行
*gpio_set = (1 << LED_PIN);   // 点亮
*gpio_clr = (1 << LED_PIN);   // 熄灭

编译器可能认为两次写入之间没有读取，属于"无用操作"而合并或删除，导致硬件行为异常。加上 volatile 后，每次读写都真实作用于硬件寄存器。

为什么用置位/清零专用寄存器？

在 6.2 的代码中，点亮和熄灭 LED 使用了 GPIO_SETDATAOUT 和 GPIO_CLEARDATAOUT 专用寄存器，而不是直接操作 GPIO_DATAOUT。这样做的好处是：

• 无需读 - 改 - 写 ：向置位寄存器写入 (1 << 21)，硬件只把第 21 位置 1，其他位不受影响；
• 避免竞态：读 - 改 - 写存在"读后写"的时间窗口，在多线程或中断场景下可能被其他代码插入修改，导致状态错乱；
• 代码更简洁：一行即可完成操作，语义清晰。

如果芯片没有提供置位/清零寄存器，则必须使用读 - 改 - 写：

// 读 - 改 - 写方式点亮 LED
*gpio_dataout |= (1 << LED_PIN);    // 置位
*gpio_dataout &= ~(1 << LED_PIN);   // 清零

6.4 关于 MUX 复用的补充说明

在 6.2 的代码中，我们直接操作了 GPIO 寄存器，但没有配置 MUX 复用寄存器。这是因为 AM335x 的某些引脚（如 GPIO1_21）在上电复位后默认就是 GPIO 功能。但并非所有引脚都如此------很多引脚默认是 JTAG、MMC 或 UART 功能。

如果你的 LED 引脚不是默认 GPIO 模式，必须在 gpio_init() 之后、gpio_configure_output() 之前，先配置 MUX 寄存器。以 AM335x 为例：

// 假设 LED 引脚对应的 MUX 寄存器在 CTRL_MODULE 区域
#define CTRL_MODULE_BASE   0x44E10000
#define LED_PIN_MUX_OFFSET 0x8A0   // 需查阅 datasheet 确认具体偏移

// 在 gpio_init() 中追加 MUX 映射
void *ctrl_map = mmap(NULL, 0x1000, PROT_READ | PROT_WRITE,
                      MAP_SHARED, mem_fd, CTRL_MODULE_BASE);
volatile unsigned int *mux_reg =
    (volatile unsigned int *)(ctrl_map + LED_PIN_MUX_OFFSET);

// 写入模式 7（GPIO 功能），并启用输入使能
*mux_reg = 0x7;

新手提示 ：判断引脚是否需要配置 MUX，最可靠的方法是查阅芯片手册的「Pin Mux Table」。如果手册中该引脚的默认功能就是 GPIO，则可以跳过此步；否则必须配置。宁可多配一次，也不要漏配。

6.5 常见编译与运行错误

错误现象	可能原因	解决方法
open /dev/mem failed: Permission denied	未以 root 权限运行	使用 sudo ./gpio_led 或切换到 root 用户
mmap failed: Operation not permitted	内核开启了 CONFIG_STRICT_DEVMEM	改用内核驱动方式，或重新编译内核关闭该选项
Segmentation fault	物理地址或偏移量错误	核对 datasheet 中的基地址和寄存器偏移
LED 无反应但程序正常打印	MUX 未配置为 GPIO 模式	检查引脚复用配置，确认默认功能是否为 GPIO
LED 亮度异常或闪烁不稳定	用户空间调度延迟	改用内核定时器、PWM 或实时线程

6.6 小结：这一节你该记住什么

• 用户空间 GPIO 驱动的核心是 mmap 将物理地址映射为虚拟地址，再通过指针操作寄存器；
• 寄存器指针必须声明为 volatile，防止编译器优化掉硬件读写；
• 配置顺序务必是：先 MUX 复用 → 再 OE 方向 → 最后 DATA 数据；
• 优先使用置位/清零专用寄存器（如 SETDATAOUT/CLEARDATAOUT），避免读 - 改 - 写的竞态问题；
• 操作 /dev/mem 需要 root 权限，且受内核 CONFIG_STRICT_DEVMEM 限制；
• 遇到 LED 无反应，先查 MUX 复用，再查方向寄存器，最后查数据寄存器。

掌握了这些，下一节我们将把这段代码交叉编译成 ARM 可执行文件，并部署到开发板上实际运行验证。

⑦ 编译部署与板端运行验证步骤

代码编写完成后，接下来就是把源码交叉编译成 ARM 可执行文件，并部署到开发板上实际运行验证。这一节我们按「编译 → 传输 → 运行 → 验证 → 排错」的完整链路，一步步带你走通。

7.1 交叉编译：生成 ARM 可执行文件

在宿主机终端中，进入代码所在目录，执行以下命令：

arm-linux-gnueabihf-gcc -o gpio_led gpio_led.c -O2

这里 -O2 选项开启了适度的优化，既保证执行效率又便于调试。编译成功后，当前目录下会生成名为 gpio_led 的可执行文件，该文件只能在 ARM 架构上运行。

编译完成后，务必用 file 命令确认产物架构正确：

file gpio_led

输出应类似：

gpio_led: ELF 32-bit LSB executable, ARM, EABI5 version 1 (SYSV), dynamically linked, interpreter /lib/ld-linux-armhf.so.3, for GNU/Linux 3.2.0, not stripped

看到 ARM 字样，说明编译产物确实是 ARM 架构的可执行文件。如果显示的是 x86-64，说明你误用了宿主机自带的 gcc，请检查是否使用了交叉编译器前缀 arm-linux-gnueabihf-。

新手提示 ：如果板端报 No such file or directory，但 file 显示架构正确，很可能是动态链接器路径不匹配。此时可以尝试静态编译：arm-linux-gnueabihf-gcc -static -o gpio_led gpio_led.c -O2，静态编译会把所有依赖库打包进可执行文件，避免动态链接问题。

7.2 传输文件到开发板

编译产物生成后，需要将 gpio_led 传输到开发板。根据你的开发环境，有以下三种常用方式：

方式一：scp 网络传输（推荐）

如果开发板已联网且安装了 ssh，可以使用 scp 命令：

scp gpio_led root@192.168.1.100:/root/

其中 192.168.1.100 是开发板的 IP 地址，请替换为你实际开发板的 IP。传输完成后，登录开发板确认文件已到达：

ssh root@192.168.1.100
ls -l /root/gpio_led

方式二：NFS 共享目录

如果宿主机配置了 NFS 服务，可以将编译目录挂载到开发板，直接在板端访问宿主机文件：

# 在开发板上挂载宿主机共享目录
mount -t nfs 192.168.1.10:/home/user/gpio /mnt/gpio
cd /mnt/gpio

方式三：SD 卡 / U 盘拷贝

对于没有网络的开发板，可以将 gpio_led 拷贝到 SD 卡或 U 盘，再插入开发板读取：

# 在开发板上挂载 U 盘
mount /dev/sda1 /mnt/usb
cp /mnt/usb/gpio_led /root/

7.3 赋予执行权限并运行

登录开发板后，先赋予执行权限，再运行程序：

chmod +x gpio_led
./gpio_led

需要注意的是，直接操作 /dev/mem 需要 root 权限，因此必须以 root 用户身份运行。如果当前不是 root，请使用：

sudo ./gpio_led

7.4 运行结果验证

如果程序正常运行，你应该能看到终端打印出类似下面的信息：

[OK] GPIO mapped at virtual address: 0xb6f0c000
[OK] GPIO1_21 configured as OUTPUT
[OK] LED ON
[OK] LED OFF
[OK] Blinking LED 3 times...
[OK] GPIO demo finished.

同时，你应该能观察到板上的 LED 灯亮起两秒后熄灭，随后闪烁 3 次。如果 LED 有反应，说明整个「交叉编译 → 传输 → 运行 → 硬件控制」链路已经全部打通。

7.5 常见运行错误排查

错误现象	可能原因	解决方法
Permission denied	未以 root 权限运行	使用 sudo ./gpio_led 或切换到 root 用户
No such file or directory	动态链接器路径不匹配	改用静态编译 -static，或检查板端 libc 版本
Segmentation fault	地址映射错误或寄存器偏移量有误	核对 datasheet 中的基地址和寄存器偏移
open /dev/mem failed: Operation not permitted	内核开启 CONFIG_STRICT_DEVMEM	改用内核驱动方式，或重新编译内核关闭该选项
程序正常打印但 LED 无反应	MUX 未配置为 GPIO 模式	检查引脚复用配置，确认默认功能是否为 GPIO
板端运行报 Exec format error	可执行文件架构与板端不匹配	用 file 检查架构，确认是 32 位还是 64 位

新手提示：如果程序打印正常但 LED 不亮，不要急着怀疑代码。先用万用表或示波器测量引脚电压，确认引脚是否有电平变化。如果引脚电压无变化，优先检查 MUX 复用配置；如果电压有变化但 LED 不亮，则检查 LED 的极性和限流电阻是否接对。

7.6 小结：这一节你该记住什么

• 交叉编译命令是 arm-linux-gnueabihf-gcc -o gpio_led gpio_led.c -O2，务必使用交叉编译器前缀；
• 编译后用 file 命令确认产物是 ARM 架构，避免误用宿主机 gcc；
• 传输文件有三种方式：scp 网络传输、NFS 共享目录、SD 卡/U 盘拷贝；
• 运行前必须 chmod +x 赋予执行权限，且需要 root 权限访问 /dev/mem；
• 运行结果验证的关键是：终端打印正常 + LED 实际点亮，两者缺一不可；
• 遇到错误按「权限 → 架构 → 地址 → MUX」的顺序逐层排查。

掌握了这些，下一节我们将把整个流程封装为标准的 LED 点亮实验实操指南，并补充设备树检查和稳定性验证等进阶内容。

⑧ LED 点亮实验全流程实操指南

前面我们已经完成了 GPIO 驱动的编写、交叉编译与板端部署，这一节我们把整个流程封装为一份可复现的标准实操指南，从硬件连接到稳定性验证，一步步带你点亮第一颗 LED。建议你准备一张纸，把每一步的关键命令和检查点记录下来，方便日后复用。

8.1 硬件连接与引脚确认

在动手写代码之前，先确认硬件连接。查阅开发板原理图（Schematic），找到 LED 对应的 GPIO 引脚编号及其极性。这里有两个关键点：

• 引脚编号：确认 LED 接在哪个 GPIO 端口、哪一位。例如 BeagleBone Black 的板载 LED 通常接在 GPIO1_21 或 GPIO1_24，但不同板子差异很大，务必以原理图为准；
• 极性（Polarity） ：确认是高电平点亮还是低电平点亮。很多开发板采用低电平驱动，即输出 0 时 LED 亮、输出 1 时灭。这一点在代码逻辑中必须反转，否则你会看到 LED 行为与预期完全相反。

新手提示：如果 LED 是外接的，务必串联一个限流电阻（通常 220Ω~1kΩ），防止电流过大烧毁 LED 或 GPIO 引脚。同时确认 LED 长脚（阳极）接 GPIO、短脚（阴极）接 GND（高电平点亮），或反过来接（低电平点亮）。

8.2 检查设备树（Device Tree）配置

在现代 Linux 内核中，GPIO 引脚可能被设备树默认占用了其他功能（如 HDMI、SD 卡、UART 等）。如果发现自己的 GPIO 无法控制，很可能就是被设备树"抢走"了。排查步骤如下：

1. 查看当前设备树中该引脚的占用情况：

# 在开发板上查看 GPIO 状态
cat /sys/kernel/debug/gpio

2. 如果发现引脚被其他模块占用，需要修改设备树源文件（.dts），禁用冲突的功能模块，并将该引脚重新定义为 GPIO 模式。例如：

&gpio1 {
    status = "okay";
};

&mmc1 {
    status = "disabled";   // 禁用占用该引脚的 MMC 功能
};

3. 重新编译设备树并重启系统：

# 在宿主机上编译设备树
dtc -I dts -O dtb -o am335x-boneblack.dtb am335x-boneblack.dts

# 将新 dtb 拷贝到开发板 /boot 目录并重启
scp am335x-boneblack.dtb root@192.168.1.100:/boot/
ssh root@192.168.1.100 "reboot"

新手提示：修改设备树前务必先备份原文件。如果改错导致系统无法启动，可以用 U-Boot 进入命令行，从备份恢复。

8.3 完善驱动代码：加入极性处理与循环闪烁

在 6.2 的代码基础上，我们增加两个改进：一是加入极性宏定义 ，让代码适配高/低电平点亮两种硬件；二是把演示逻辑改为可配置的循环闪烁，便于观察稳定性。

// 在文件头部增加极性定义
#define LED_ACTIVE_HIGH   1   // 1=高电平点亮，0=低电平点亮

// 点亮/熄灭函数改为兼容两种极性
static void gpio_led_on(void) {
#if LED_ACTIVE_HIGH
    *gpio_set = (1 << LED_PIN);   // 高电平点亮
#else
    *gpio_clr = (1 << LED_PIN);   // 低电平点亮（输出 0）
#endif
    printf("[OK] LED ON\n");
}

static void gpio_led_off(void) {
#if LED_ACTIVE_HIGH
    *gpio_clr = (1 << LED_PIN);   // 高电平熄灭
#else
    *gpio_set = (1 << LED_PIN);   // 低电平熄灭（输出 1）
#endif
    printf("[OK] LED OFF\n");
}

如果开发板是低电平点亮，只需把 LED_ACTIVE_HIGH 改为 0 即可，无需改动其他逻辑。

8.4 交叉编译与部署

代码修改完成后，重新交叉编译并部署到开发板：

# 宿主机：交叉编译
arm-linux-gnueabihf-gcc -o gpio_led gpio_led.c -O2

# 确认架构正确
file gpio_led

# 传输到开发板
scp gpio_led root@192.168.1.100:/root/

登录开发板，赋予执行权限并运行：

ssh root@192.168.1.100
chmod +x /root/gpio_led
sudo /root/gpio_led

8.5 运行结果验证

程序正常运行后，你应该看到终端打印：

[OK] GPIO mapped at virtual address: 0xb6f0c000
[OK] GPIO1_21 configured as OUTPUT
[OK] LED ON
[OK] LED OFF
[OK] Blinking LED 3 times...
[OK] GPIO demo finished.

同时观察板载 LED：先亮 2 秒 → 灭 1 秒 → 闪烁 3 次。如果 LED 行为符合预期，说明整个「硬件连接 → 设备树 → 交叉编译 → 部署 → 运行」链路已经全部打通。

新手提示：如果终端打印正常但 LED 不亮，不要急着怀疑代码。先用万用表测量引脚电压：若电压有变化但 LED 不亮，检查 LED 极性和限流电阻；若电压无变化，优先检查 MUX 复用和设备树占用。

8.6 稳定性测试：1Hz 循环闪烁

为了验证系统稳定性，我们把演示逻辑改为 1Hz 无限循环闪烁。修改 main() 中的闪烁部分：

// 1Hz 循环闪烁（每 0.5 秒翻转一次）
printf("[OK] 1Hz blinking started, press Ctrl+C to stop...\n");
while (1) {
    gpio_led_on();
    usleep(500000);   // 0.5 秒
    gpio_led_off();
    usleep(500000);   // 0.5 秒
}

重新编译部署后运行，观察 LED 闪烁是否均匀、无抖动、无亮度异常 。建议让它持续运行 10 分钟以上，期间可以同时执行 top 观察系统负载：

top

如果闪烁频率不稳定，通常是系统负载过高导致用户空间调度延迟。此时有两个改进方向：

• 改用内核定时器 ：在驱动中使用 hrtimer 或 timer_list，由内核精确控制翻转时刻，不受用户空间调度影响；
• 改用 PWM 模块：如果芯片有 PWM 外设，直接配置 PWM 输出方波，硬件自动翻转，CPU 零负担。

8.7 常见问题与排查清单

现象	排查方向	解决方法
终端打印正常但 LED 不亮	引脚电压是否变化	用万用表测引脚；电压无变化查 MUX/设备树，有变化查 LED 极性和限流电阻
LED 行为与预期相反	极性配置错误	检查 LED_ACTIVE_HIGH 宏，确认是高电平还是低电平点亮
引脚被其他功能占用	设备树冲突	查看 /sys/kernel/debug/gpio，修改 .dts 禁用冲突模块
闪烁频率不稳定	用户空间调度延迟	改用内核定时器或 PWM 模块
修改设备树后无法启动	设备树语法错误	用 dtc 编译时检查报错，从 U-Boot 恢复备份 dtb

8.8 小结：这一节你该记住什么

• 动手前先查原理图，确认 GPIO 引脚编号和极性（高/低电平点亮），外接 LED 务必串联限流电阻；
• 现代 Linux 下 GPIO 可能被设备树占用，用 /sys/kernel/debug/gpio 排查，必要时修改 .dts 并重新编译；
• 用宏定义封装极性逻辑，让代码适配不同硬件，避免改错极性导致行为相反；
• 验证链路的关键是「终端打印正常 + LED 实际点亮」两者缺一不可；
• 1Hz 循环闪烁是验证系统稳定性的金标准，闪烁不均匀时考虑内核定时器或 PWM；
• 遇到问题按「硬件连接 → 设备树 → MUX → 极性 → 调度」的顺序逐层排查。

掌握了这些，下一节我们将总结常见的寄存器配置错误与排查方法，帮你避开那些最容易踩的坑。

⑨ 常见寄存器配置错误与排查方法

寄存器配置是嵌入式开发中最容易出错、也最难排查的环节。很多时候代码逻辑看起来完全正确，但硬件就是不按预期工作。这一节我们系统梳理开发中最常见的几类寄存器配置错误，并给出对应的排查思路与工具，帮你快速定位问题。

9.1 复用模式未切换：最常见的"隐形坑"

这是新手踩得最多、也最隐蔽的坑。很多 ARM SoC 的引脚在上电复位后默认不是 GPIO 功能，而是 JTAG、MMC、UART 等专用功能。如果你直接配置方向寄存器和数据寄存器，信号根本无法输出到引脚上------因为引脚此刻还"属于"其他外设。

典型现象：程序正常打印、寄存器读写无报错，但 LED 或外设毫无反应。

排查方法：

1. 查阅芯片手册的「Pin Mux Table」，确认目标引脚的默认功能；
2. 检查代码中是否配置了对应的 MUX 寄存器；
3. 用示波器或万用表测量引脚电压，确认是否有电平变化。

// 错误示例：只配置方向和数据，漏配 MUX
*gpio_oe &= ~(1 << 21);      // 配置为输出
*gpio_dataout |= (1 << 21);  // 输出高电平
// 引脚无反应！因为 MUX 还是默认的 JTAG 功能

// 正确做法：先配 MUX，再配方向，最后操作数据
*mux_reg = 0x7;              // 1. 复用为 GPIO 功能
*gpio_oe &= ~(1 << 21);      // 2. 配置为输出
*gpio_dataout |= (1 << 21);  // 3. 输出高电平

新手提示 ：配置 GPIO 的黄金顺序是 先 MUX → 再 OE → 最后 DATA。宁可多配一次 MUX，也不要漏配。

9.2 位操作失误：= 与 |= 的天壤之别

在配置寄存器时，我们经常需要只修改某一位而不影响其他位。正确做法是使用读 - 改 - 写（Read-Modify-Write），即先读取寄存器当前值，修改目标位后再写回。但很多新手图省事，直接对整个寄存器赋值，导致同一端口其他引脚的配置被意外清除。

典型现象：配置完某个引脚后，相邻引脚或同端口其他外设突然失效。

// 错误示例：直接赋值，清掉了其他引脚的配置
*gpio_oe = 0x00000000;   // 整个端口设为输出，其他引脚配置全丢

// 正确做法：读 - 改 - 写，只修改目标位
*gpio_oe &= ~(1 << 21);  // 只把第 21 位清零，其他位保持不变

排查方法：

1. 用 devmem2 或调试器读取寄存器当前值，确认是否被意外修改；
2. 检查代码中是否有对同一寄存器的直接赋值操作；
3. 优先使用芯片提供的置位/清零专用寄存器（如 SETDATAOUT/CLEARDATAOUT），它们只影响目标位，天然避免读 - 改 - 写的竞态问题。

9.3 地址对齐与偏移量错误：总线错误的元凶

ARM 架构通常要求 32 位寄存器访问必须是 4 字节对齐的。如果计算的偏移量不是 4 的倍数，或者映射地址未对齐，可能会触发总线错误（Bus Error）或读到错误的数据。

典型现象：程序在访问寄存器时崩溃（Segmentation Fault / Bus Error），或读到的寄存器值完全不符合预期。

排查方法：

1. 仔细核对 datasheet 中的寄存器偏移量，确认是十六进制且为 4 的倍数；
2. 检查 mmap 的基地址是否正确，映射长度是否足够覆盖目标寄存器；
3. 用 devmem2 在命令行直接读写寄存器，验证地址数值是否正确。

# 用 devmem2 验证寄存器地址（以 AM335x GPIO1_OE 为例）
devmem2 0x4804C134

// 错误示例：偏移量写错，导致访问到错误地址
#define GPIO_OE_OFFSET  0x133   // 错误！不是 4 的倍数
#define GPIO_OE_OFFSET  0x134   // 正确！0x134 是 4 的倍数

9.4 方向寄存器位定义搞反：0 与 1 的陷阱

很多芯片的方向寄存器（OE）位定义是反直觉的：写 0 表示输出，写 1 表示输入。这与我们习惯的"1=输出"正好相反，是新手最容易搞错的地方。

典型现象：配置为输出后，引脚电平无法控制，或读取输入时电平始终不对。

// 错误示例：以为 1=输出
*gpio_oe |= (1 << 21);   // 实际配置成了输入！

// 正确做法：OE 中 0=输出，1=输入
*gpio_oe &= ~(1 << 21);  // 清零该位，配置为输出

排查方法：

1. 查阅 datasheet 中方向寄存器的位定义说明，确认 0/1 对应的方向；
2. 用 devmem2 读取 OE 寄存器当前值，确认目标位是 0 还是 1；
3. 不同芯片定义可能不同，务必以具体芯片手册为准，不要凭经验猜测。

9.5 时钟未使能：寄存器"写不进"的隐形原因

在部分 SoC 中，外设模块的时钟默认是关闭的。如果未使能对应模块的时钟，对寄存器的读写操作可能被忽略，甚至触发总线错误。这在 GPIO、UART、I2C 等外设中都很常见。

典型现象：寄存器读写操作"看似成功"但毫无效果，或读取值始终为 0。

排查方法：

1. 查阅芯片手册的时钟管理章节，找到目标外设的时钟门控寄存器；
2. 确认代码中是否调用了时钟使能接口（如 Linux 下的 clk_enable，裸机下的 CM_PER_GPIO1_CLKCTRL 等）；
3. 在 Linux 驱动中，通常由设备树和内核框架自动管理时钟，但裸机开发必须手动使能。

// 以 AM335x 为例，使能 GPIO1 模块时钟（裸机场景）
#define CM_PER_BASE         0x44E00000
#define CM_PER_GPIO1_CLKCTRL 0xAC

volatile unsigned int *clk_ctrl =
    (volatile unsigned int *)(cm_per_map + CM_PER_GPIO1_CLKCTRL);
*clk_ctrl = 0x2;   // 使能 GPIO1 模块时钟

9.6 排查工具与调试技巧

掌握几个趁手的工具，能让寄存器排查事半功倍：

工具	用途	使用示例
devmem2	命令行直接读写物理内存寄存器	devmem2 0x4804C134
busybox devmem	轻量级 devmem 替代品	devmem 0x4804C134 32
/sys/kernel/debug/gpio	查看 Linux 下 GPIO 占用与状态	cat /sys/kernel/debug/gpio
示波器/万用表	测量引脚实际电平，验证硬件链路	测引脚电压是否随寄存器变化
GDB + JTAG	在线调试，单步观察寄存器变化	gdb-multiarch 连接开发板

推荐排查顺序：

1. 先看硬件：用万用表/示波器确认引脚是否有电平变化，排除硬件连接问题；
2. 再查复用：确认 MUX 寄存器已配置为 GPIO 功能；
3. 然后查时钟：确认外设模块时钟已使能；
4. 接着查方向：确认 OE 寄存器位方向正确（注意 0/1 定义）；
5. 最后查数据：确认数据寄存器写入值正确，且使用了读 - 改 - 写。

9.7 小结：这一节你该记住什么

• 配置 GPIO 的黄金顺序是 先 MUX → 再 OE → 最后 DATA，漏配 MUX 是最常见的隐形坑；
• 修改寄存器特定位务必使用读 - 改 - 写（|= / &=），不要直接赋值，避免破坏其他引脚配置；
• 寄存器地址和偏移量必须是 4 字节对齐的十六进制值，用 devmem2 验证地址正确性；
• 方向寄存器（OE）的位定义因芯片而异，务必查阅 datasheet，不要凭经验猜测 0/1 含义；
• 部分 SoC 外设时钟默认关闭，裸机开发必须手动使能时钟，否则寄存器读写无效；
• 排查问题按「硬件 → 复用 → 时钟 → 方向 → 数据」的顺序逐层推进，配合 devmem2 和示波器能大幅提升效率。

掌握了这些排查方法，下一节我们将简要介绍中断控制器与看门狗的进阶应用，为构建更复杂的嵌入式系统打下基础。

⑩ 中断控制器与看门狗进阶应用提示

当 GPIO 输入检测变得频繁或对实时性要求极高时，轮询（Polling）方式就不再适用，这时需要引入中断机制。中断让 CPU 从"忙等"中解放出来，只有在事件真正发生时才会被唤醒，既节省了 CPU 资源，又保证了响应速度。这一节我们系统梳理中断控制器与看门狗的核心概念、配置要点和常见陷阱，帮你为构建更复杂的嵌入式系统打好基础。

10.1 中断控制器：从轮询到事件驱动

在裸机或简单 Linux 驱动中，读取 GPIO 输入最朴素的方式是轮询------不断读取数据寄存器，判断电平是否变化。这种方式实现简单，但存在两个致命问题：

• 浪费 CPU：即使没有事件发生，CPU 也在空转，无法处理其他任务；
• 响应延迟：轮询周期决定了检测延迟，周期越短 CPU 浪费越大，周期越长越容易漏掉短暂脉冲。

中断机制则完全不同：CPU 平时可以安心执行主任务，当 GPIO 电平变化（上升沿/下降沿/双边沿）时，硬件自动触发中断，CPU 暂停当前任务跳转到中断服务程序（ISR）处理。处理完再返回，仿佛什么都没发生。

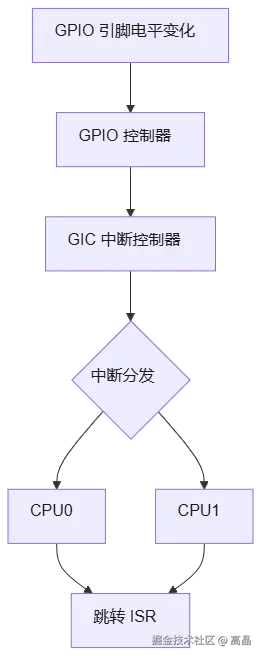

10.2 中断控制器架构：GIC 与 VIC

ARM 平台的中断管理由专门的中断控制器负责，常见的有两类：

控制器	全称	典型平台	特点
VIC	Vectored Interrupt Controller	ARM7/ARM9、Cortex-A 早期	支持中断向量化，直接跳转到对应处理函数
GIC	Generic Interrupt Controller	Cortex-A7/A9/A53 等现代 SoC	支持多核分发、优先级分组、SPI/PPI/SGI 三类中断

以现代 SoC 最常用的 GIC 为例，中断源分为三类：

• SGI（软件触发中断）：用于多核间通信，一个核可以向另一个核发送中断；
• PPI（私有外设中断）：每个核私有的中断，如核内定时器、PMU 等；
• SPI（共享外设中断）：所有核共享的外设中断，GPIO、UART、I2C 等外设中断都属于这一类。

10.3 GPIO 中断配置流程

配置一个 GPIO 中断，通常需要以下步骤：

1. 配置引脚为输入模式：设置方向寄存器（OE）对应位为输入；
2. 配置触发方式：设置边沿触发（上升沿/下降沿/双边沿）或电平触发；
3. 使能 GPIO 模块中断：在 GPIO 控制器的中断使能寄存器中打开对应引脚的中断；
4. 使能 GIC 中断线：在 GIC 中使能该 GPIO 模块对应的中断号；
5. 注册中断处理函数 ：在 Linux 下使用 request_irq，裸机下在向量表 IRQ 入口跳转到处理函数；
6. 清除中断标志：ISR 中必须清除中断标志位，否则会重复触发。

以 Linux 用户空间 GPIO 中断为例：

#include <stdio.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/select.h>
#include <string.h>

#define GPIO_SYSFS_PATH  "/sys/class/gpio"
#define GPIO_PIN         "21"

int main() {
    char path[128];
    int fd;

    // 1. 导出 GPIO
    int export_fd = open("/sys/class/gpio/export", O_WRONLY);
    write(export_fd, GPIO_PIN, strlen(GPIO_PIN));
    close(export_fd);

    // 2. 配置为输入
    snprintf(path, sizeof(path), "%s/gpio%s/direction", GPIO_SYSFS_PATH, GPIO_PIN);
    fd = open(path, O_WRONLY);
    write(fd, "in", 2);
    close(fd);

    // 3. 配置边沿触发（上升沿）
    snprintf(path, sizeof(path), "%s/gpio%s/edge", GPIO_SYSFS_PATH, GPIO_PIN);
    fd = open(path, O_WRONLY);
    write(fd, "rising", 6);
    close(fd);

    // 4. 打开 value 文件，等待中断
    snprintf(path, sizeof(path), "%s/gpio%s/value", GPIO_SYSFS_PATH, GPIO_PIN);
    fd = open(path, O_RDONLY);

    // 5. 用 poll 等待中断事件
    struct pollfd pfd = { .fd = fd, .events = POLLPRI };
    while (1) {
        int ret = poll(&pfd, 1, -1);   // 阻塞等待
        if (ret > 0 && (pfd.revents & POLLPRI)) {
            char buf[8];
            lseek(fd, 0, SEEK_SET);
            read(fd, buf, sizeof(buf));
            printf("[IRQ] GPIO%s level: %s", GPIO_PIN, buf);
        }
    }
    return 0;
}

新手提示 ：在 Linux 用户空间使用 sysfs 接口操作 GPIO 中断，poll 的 events 必须设置为 POLLPRI（高优先级数据），而不是 POLLIN。这是新手最容易踩的坑------用 POLLIN 会导致 poll 永远不返回。

10.4 中断服务程序（ISR）的编写规范

无论裸机还是 Linux 内核驱动，ISR 的编写都有几条铁律：

• 尽快清除中断标志：进入 ISR 第一步就清除标志位，避免同一次中断重复触发；
• 只做最紧急的处理 ：ISR 中只做置标志、读数据、清中断等轻量操作，严禁调用 printf、sleep、malloc 等耗时或不可重入的函数；
• 耗时操作交给下半部 ：Linux 下用 tasklet、workqueue 或 threaded_irq 处理耗时逻辑；裸机下用主循环中的标志位轮询处理；
• 注意共享中断：多个设备可能共享同一中断线，ISR 中必须判断中断源是否属于自己，不是则立即返回。

// Linux 内核驱动中的 ISR 示例
static irqreturn_t gpio_irq_handler(int irq, void *dev_id) {
    // 1. 清除 GPIO 中断标志（防止重复触发）
    writel(1 << LED_PIN, gpio_base + GPIO_IRQSTATUS);

    // 2. 只做最紧急的处理：置标志位
    volatile int *flag = (volatile int *)dev_id;
    *flag = 1;

    // 3. 耗时操作交给下半部（workqueue）
    schedule_work(&gpio_work);

    return IRQ_HANDLED;
}

10.5 看门狗：系统稳定运行的最后防线

看门狗（Watchdog）是嵌入式系统防"跑飞"的保险丝。程序可能因为死锁、野指针、硬件干扰等原因失去响应，看门狗定时器会在设定时间内未被"喂狗"（重置）时强制复位系统，让系统从异常中恢复。

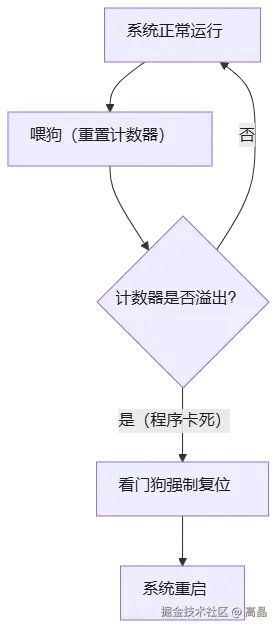

看门狗的工作原理：

1. 初始化看门狗，设定超时时间（如 10 秒）；
2. 主循环或关键任务中定期"喂狗"（重置计数器）；
3. 如果程序卡死，无法喂狗，计数器溢出，看门狗强制复位系统。

10.6 看门狗配置与喂狗实践

以 Linux 用户空间看门狗为例，内核通常提供 /dev/watchdog 设备节点：

#include <stdio.h>
#include <fcntl.h>
#include <unistd.h>
#include <linux/watchdog.h>
#include <sys/ioctl.h>

int main() {
    // 1. 打开看门狗设备
    int wd_fd = open("/dev/watchdog", O_WRONLY);
    if (wd_fd < 0) {
        perror("open /dev/watchdog failed");
        return -1;
    }

    // 2. 设置超时时间（秒）
    int timeout = 10;
    ioctl(wd_fd, WDIOC_SETTIMEOUT, &timeout);

    // 3. 主循环中定期喂狗
    while (1) {
        // 业务逻辑...

        // 喂狗：向设备写入任意数据即可重置计数器
        write(wd_fd, "1", 1);
        printf("[OK] Watchdog fed\n");

        sleep(5);   // 每 5 秒喂一次，小于超时时间 10 秒
    }

    close(wd_fd);
    return 0;
}

新手提示 ：喂狗周期必须明显小于看门狗超时时间（通常取超时时间的 1/3~1/2），留出足够的余量。如果喂狗周期接近超时时间，系统稍有卡顿就会误复位。

10.7 看门狗使用中的常见陷阱

陷阱	现象	解决方法
长时间阻塞操作中忘记喂狗	系统在等待网络/磁盘时无限重启	在阻塞操作前临时延长超时，或改用独立线程喂狗
喂狗周期太接近超时时间	系统偶发误复位	缩短喂狗周期，留出 2~3 倍余量
调试时看门狗未关闭	单步调试时系统反复重启	调试阶段先禁用看门狗，发布前再开启
喂狗代码放在异常分支之后	异常路径无法喂狗导致复位	把喂狗放在主循环开头，确保每次循环都会执行
看门狗超时时间设置过短	正常慢操作也被误判为卡死	根据最慢业务路径的耗时合理设置超时

10.8 小结：这一节你该记住什么

• 中断让 CPU 从轮询中解放，适合高频或对实时性要求高的 GPIO 输入检测；
• 现代 ARM SoC 使用 GIC 中断控制器，GPIO 中断属于 SPI（共享外设中断）；
• 配置 GPIO 中断的顺序：输入模式 → 触发方式 → 使能 GPIO 中断 → 使能 GIC 中断线 → 注册 ISR；
• ISR 编写铁律：先清中断标志、只做轻量处理、耗时操作交给下半部；
• Linux 用户空间 GPIO 中断用 poll 时，events 必须用 POLLPRI；
• 看门狗是系统防跑飞的最后防线，喂狗周期要明显小于超时时间（约 1/3~1/2）；
• 长时间阻塞操作前要规划好喂狗策略，避免系统误复位；
• 调试阶段可先禁用看门狗，发布前务必开启并验证喂狗逻辑。

掌握了中断与看门狗这两个进阶武器，你已经具备了构建更复杂、更可靠嵌入式系统的核心能力。从点亮一颗 LED 到管理中断与系统健康，这条从理论到实战的路径已经完整打通。接下来，不妨在实际项目中逐步引入中断驱动和看门狗机制，让代码真正具备工业级的健壮性。
