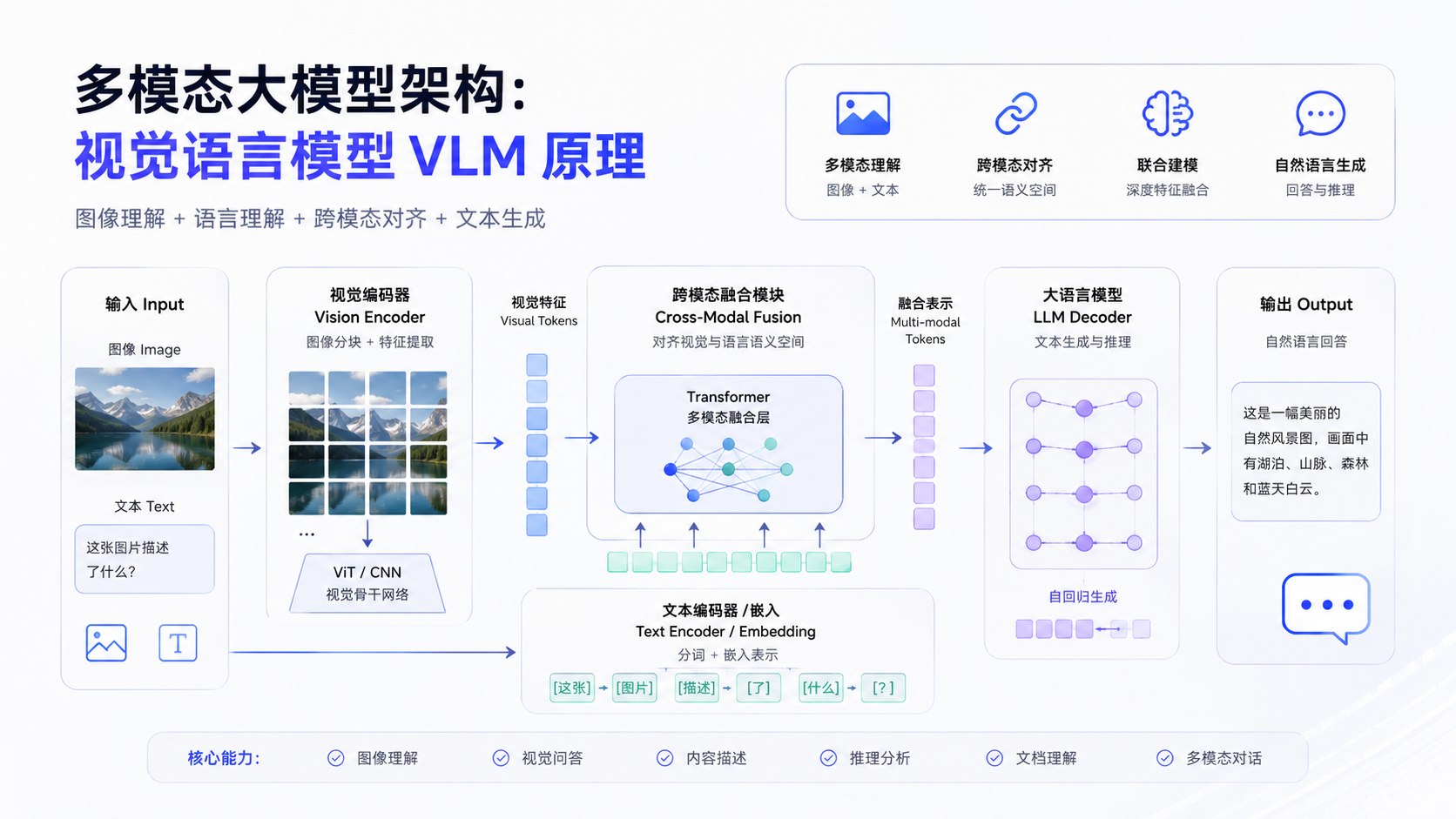

多模态大模型架构_视觉语言模型VLM原理

文章目录

- [1. 先把问题讲清楚：文本模型为什么不能直接看图](#1. 先把问题讲清楚：文本模型为什么不能直接看图)
- [2. VLM 三个核心模块怎么配合](#2. VLM 三个核心模块怎么配合)
- [3. 图片 token 成本怎么估算](#3. 图片 token 成本怎么估算)
- [4. CLIP 对齐的直觉](#4. CLIP 对齐的直觉)
- [5. VLM 训练阶段通常不止一步](#5. VLM 训练阶段通常不止一步)
- [6. OCR、表格、图表、UI 为什么难](#6. OCR、表格、图表、UI 为什么难)
- [7. 输出要带证据：页码、区域、原文](#7. 输出要带证据：页码、区域、原文)
- [8. 多图和长文档评估](#8. 多图和长文档评估)
- [9. VLM 与 OCR/RAG/规则如何配合](#9. VLM 与 OCR/RAG/规则如何配合)
- [10. 常见误区](#10. 常见误区)
- [11. 小结](#11. 小结)
- 大模型视角
- 下一篇

摘要：VLM（Vision-Language Model，视觉语言模型）让大模型同时处理图片和文字。它不是简单"OCR 后交给文本模型"，而是通过视觉编码器、投影模块和语言模型，把图像特征接入生成过程。本文会从一张图片如何变成视觉 token 讲起，解释 Vision Encoder、Projector、CLIP 对齐、多模态指令微调、图像 token 成本、OCR/表格/图表/UI 难点、证据输出和评估闭环，并给出可运行的成本估算和结构化校验代码。

前置知识：专栏一 Transformer、 Tokenization；专栏二 Gemini 多模态
阅读时间：60-75 分钟
代码环境：Python 3.10+，示例只依赖标准库
读完目标：能解释 VLM 的典型结构，能理解图片 token 成本和训练阶段，能为 OCR、图表、截图、文档问答任务设计评估集

1. 先把问题讲清楚：文本模型为什么不能直接看图

文本大模型输入的是 token id，例如"合同""金额""JSON"这些文本片段会被 tokenizer 转成整数。图片不是 token 序列，而是像素矩阵，通常包含宽、高和 RGB 通道。

所以 VLM 要解决的第一个问题是：怎么把像素变成语言模型能理解的向量。

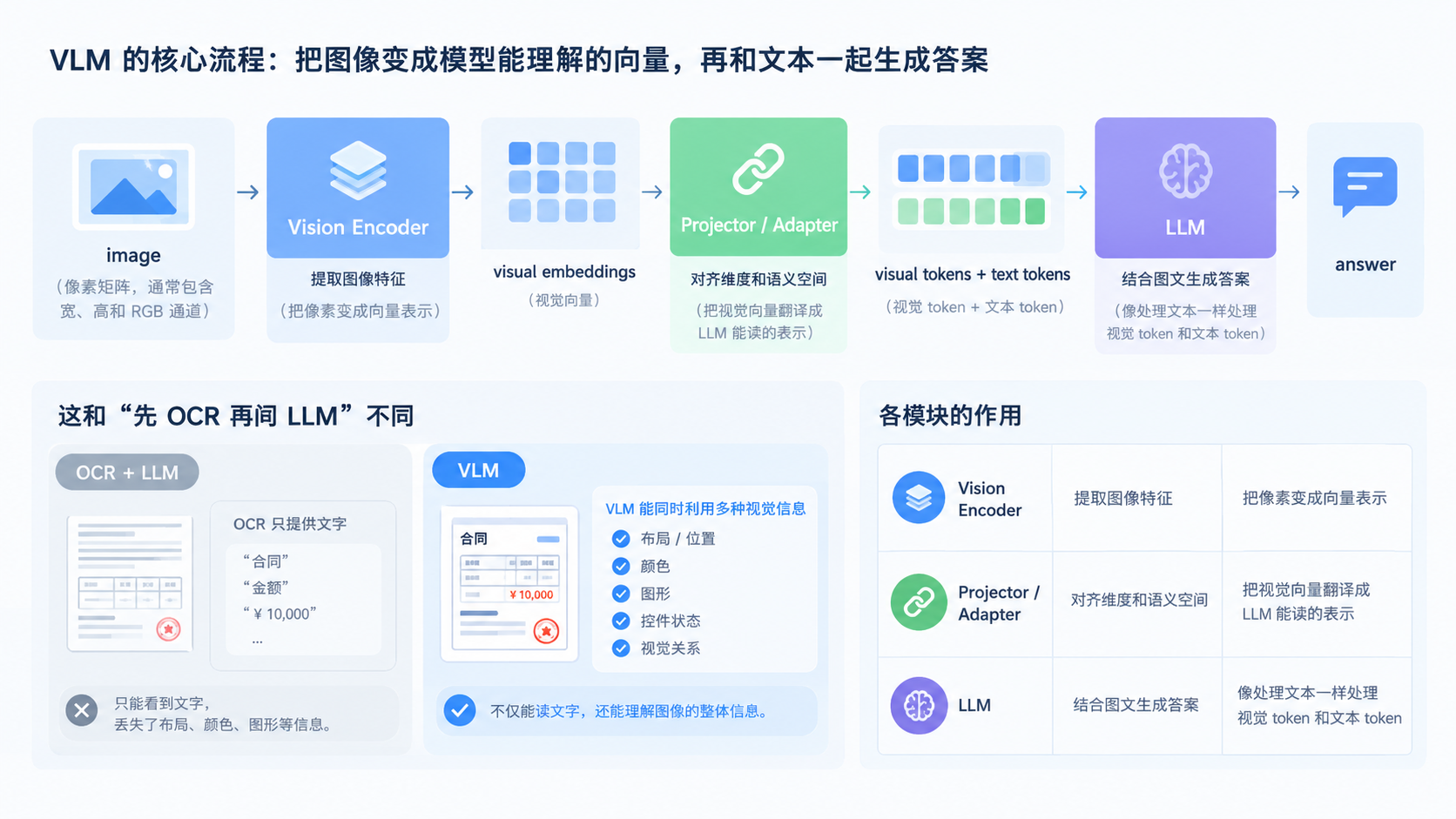

典型流程是：

text 复制代码

image -> vision encoder -> visual embeddings -> projector -> visual tokens + text tokens -> LLM -> answer

其中：

模块	作用	大白话理解
Vision Encoder	提取图像特征	把像素变成向量表示
Projector/Adapter	对齐维度和语义空间	把视觉向量翻译成 LLM 能读的表示
LLM	结合图文生成答案	像处理文本一样处理视觉 token 和文本 token

这和"先 OCR 再问 LLM"不同。OCR 只提供文字；VLM 还有机会利用布局、位置、颜色、图形、控件状态和视觉关系。

2. VLM 三个核心模块怎么配合

可以用公式写成：

V = VisionEncoder ( I ) V = \text{VisionEncoder}(I) V=VisionEncoder(I)

Z = Projector ( V ) Z = \text{Projector}(V) Z=Projector(V)

Y = LLM ( $Z , X$ ) Y = \text{LLM}( $Z, X$ ) Y=LLM( $Z,X$ )

逐项解释：

I I I：输入图片；
V V V：视觉编码器提取出的图像特征；
Z Z Z：投影后、能接入语言模型的视觉 token；
X X X：用户问题等文本 token；
Y Y Y：模型生成的答案。

大白话：先把图片变成视觉特征，再把视觉特征映射到语言模型的表示空间，最后让语言模型在"图像信息 + 问题文本"的条件下回答。

这个结构解释了为什么 VLM 训练通常不止一步。视觉编码器、投影层、语言模型之间要对齐，否则 LLM 看到的视觉 token 就像陌生语言。

3. 图片 token 成本怎么估算

很多 VLM 会把图片切成 patch。patch 越小，图片越大，视觉 token 越多。视觉 token 会占用上下文窗口、计算和费用。

用代码估算 patch 数：

python 复制代码

# Python 3.10+
import math


def patch_count(width, height, patch_size):
    return math.ceil(width / patch_size) * math.ceil(height / patch_size)

for width, height in [(224, 224), (1024, 768), (1920, 1080), (2480, 3508)]:
    print((width, height), "patch16=", patch_count(width, height, 16))

真实模型可能会缩放、裁剪、动态分辨率、多尺度编码或压缩视觉 token。但这个估算能说明：高分辨率图片不是免费输入。

业务系统要问：

text 复制代码

1. 是否需要整张图，还是只需要关键区域？
2. 小字 OCR 是否要求高分辨率？
3. 多图输入是否会挤占文本上下文？
4. PDF 是否逐页处理更合适？
5. 图片和 OCR 文本是否都要传给模型？

4. CLIP 对齐的直觉

CLIP 类方法让匹配的图片和文本在向量空间里更接近，不匹配的更远。

直觉流程：

text 复制代码

图片编码器：image -> image embedding
文本编码器：caption -> text embedding
训练目标：匹配图文相似度高，不匹配图文相似度低

可以用简单余弦相似度理解"接近"：

python 复制代码

# Python 3.10+
import math


def cosine(a, b):
    dot = sum(x * y for x, y in zip(a, b))
    na = math.sqrt(sum(x * x for x in a))
    nb = math.sqrt(sum(y * y for y in b))
    return dot / (na * nb)

image_embed = [0.8, 0.1, 0.2]
caption_good = [0.7, 0.2, 0.2]
caption_bad = [-0.1, 0.9, 0.1]
print("good:", round(cosine(image_embed, caption_good), 3))
print("bad:", round(cosine(image_embed, caption_bad), 3))

CLIP 对齐能帮助模型建立图文语义联系，但它不等于完整 VLM。完整图文问答还需要把视觉表示接入生成模型，并通过指令微调学会回答用户问题。

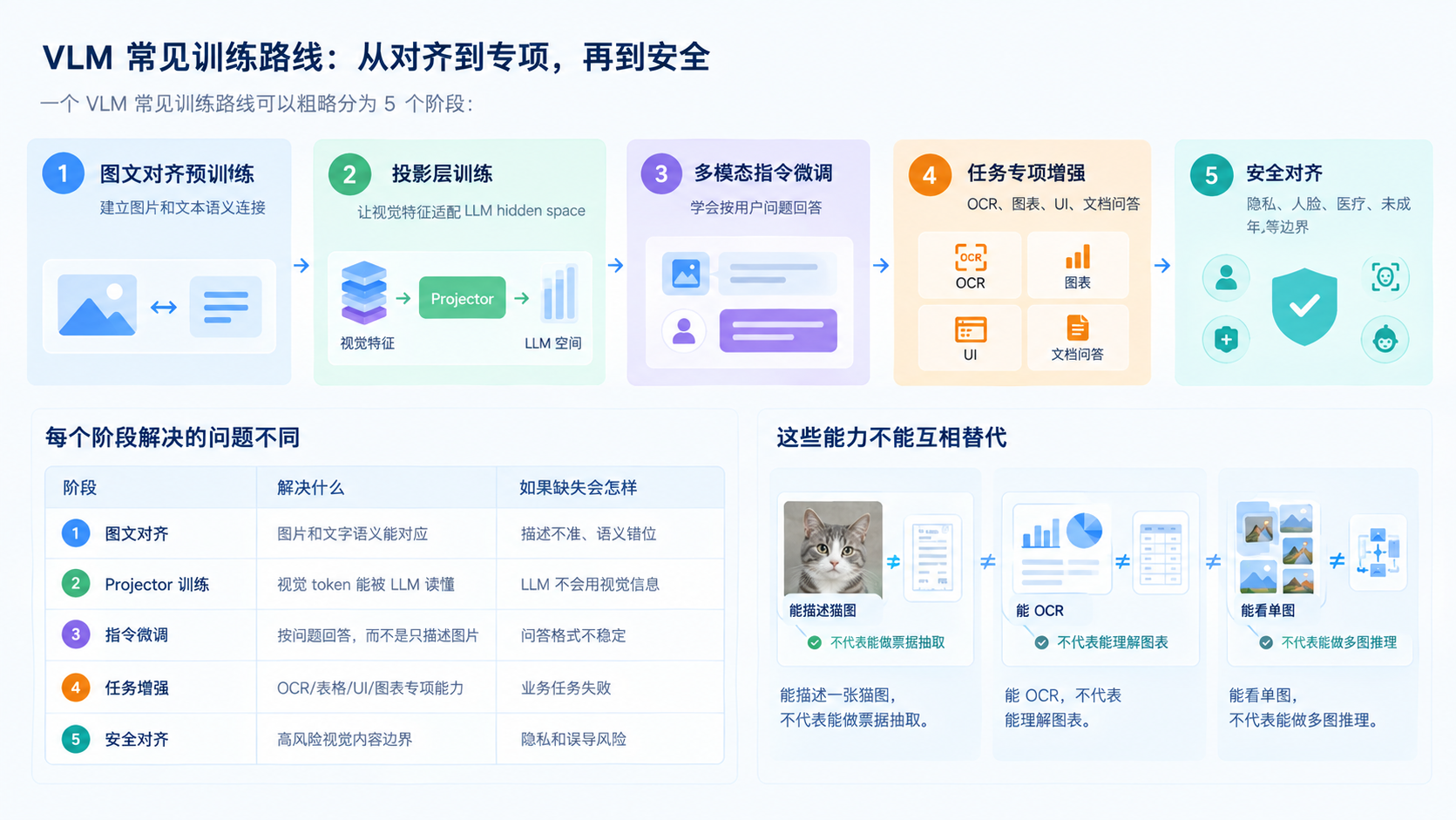

5. VLM 训练阶段通常不止一步

一个 VLM 常见训练路线可以粗略分为：

每个阶段解决的问题不同：

阶段	解决什么	如果缺失会怎样
图文对齐	图片和文字语义能对应	描述不准、语义错位
Projector 训练	视觉 token 能被 LLM 读懂	LLM 不会用视觉信息
指令微调	按问题回答，而不是只描述图片	问答格式不稳定
任务增强	OCR/表格/UI/图表专项能力	业务任务失败
安全对齐	高风险视觉内容边界	隐私和误导风险

能描述一张猫图，不代表能做票据抽取；能 OCR，不代表能理解图表；能看单图，不代表能做多图推理。

6. OCR、表格、图表、UI 为什么难

VLM 业务任务难点通常不在"大物体识别"，而在细节和结构。

场景	难点	失败表现
OCR	小字、模糊、旋转、多语言、遮挡	漏字、错字、编造文字
表格	行列结构、合并单元格、跨页	字段串行、行列错位
图表	坐标轴、单位、图例、趋势	读错数值、忽略单位
UI 截图	控件位置、状态、错误提示	把禁用按钮当可点
票据合同	字段抽取、印章、编号、条款引用	抽错字段、无法给证据
多图	图像编号、跨图对比	把 A 图内容说成 B 图

这也是为什么业务 VLM 需要证据输出，而不是只要自然语言答案。

7. 输出要带证据：页码、区域、原文

业务 VLM 最好输出证据位置，便于人工复核和系统审计。

示例：

json 复制代码

{
  "answer": "第二项费用可能不合规，因为发票日期晚于报销周期。",
  "evidence": [
    {"page": 1, "region": "费用明细第2行", "text": "发票日期：2026-03-18"},
    {"page": 1, "region": "报销周期", "text": "2026-03-01 至 2026-03-10"}
  ],
  "confidence": "medium"
}

写个结构校验器：

python 复制代码

# Python 3.10+
import json


def validate_vlm_output(text):
    try:
        obj = json.loads(text)
    except json.JSONDecodeError:
        return ["invalid json"]

    errors = []
    for key in ["answer", "evidence", "confidence"]:
        if key not in obj:
            errors.append(f"missing {key}")
    if "evidence" in obj and not isinstance(obj["evidence"], list):
        errors.append("evidence must be list")
    return errors

sample = '{"answer":"...","evidence":[{"page":1,"region":"A1","text":"..."}],"confidence":"medium"}'
print(validate_vlm_output(sample))

结构化输出不能保证答案正确，但能让评估和复核变得可执行。

8. 多图和长文档评估

多图和长文档比单图更难，因为模型要维持编号、页码和跨页关系。

评估集应包含：

text 复制代码

1. 单图描述：基础视觉理解；
2. 多图顺序：不要混淆图1和图2；
3. 截图定位：按钮、错误提示、状态；
4. 票据字段：金额、日期、税号、发票号；
5. 表格结构：行列、合并单元格、跨页；
6. 图表趋势：坐标轴、单位、极值、异常；
7. 文档页码：答案来自哪一页；
8. 无证据拒答：图里没有就不能编；
9. 看不清承认：模糊、遮挡、低分辨率时不硬答。

一个多图样本可以这样记录：

json 复制代码

{
  "id": "multi_image_001",
  "images": ["page1.png", "page2.png"],
  "question": "第二张图中的审批状态是什么？",
  "expected": "待财务复核",
  "must_reference_image": 2
}

如果模型答对文字但引用错图片，也应算失败。业务系统关心可追溯性。

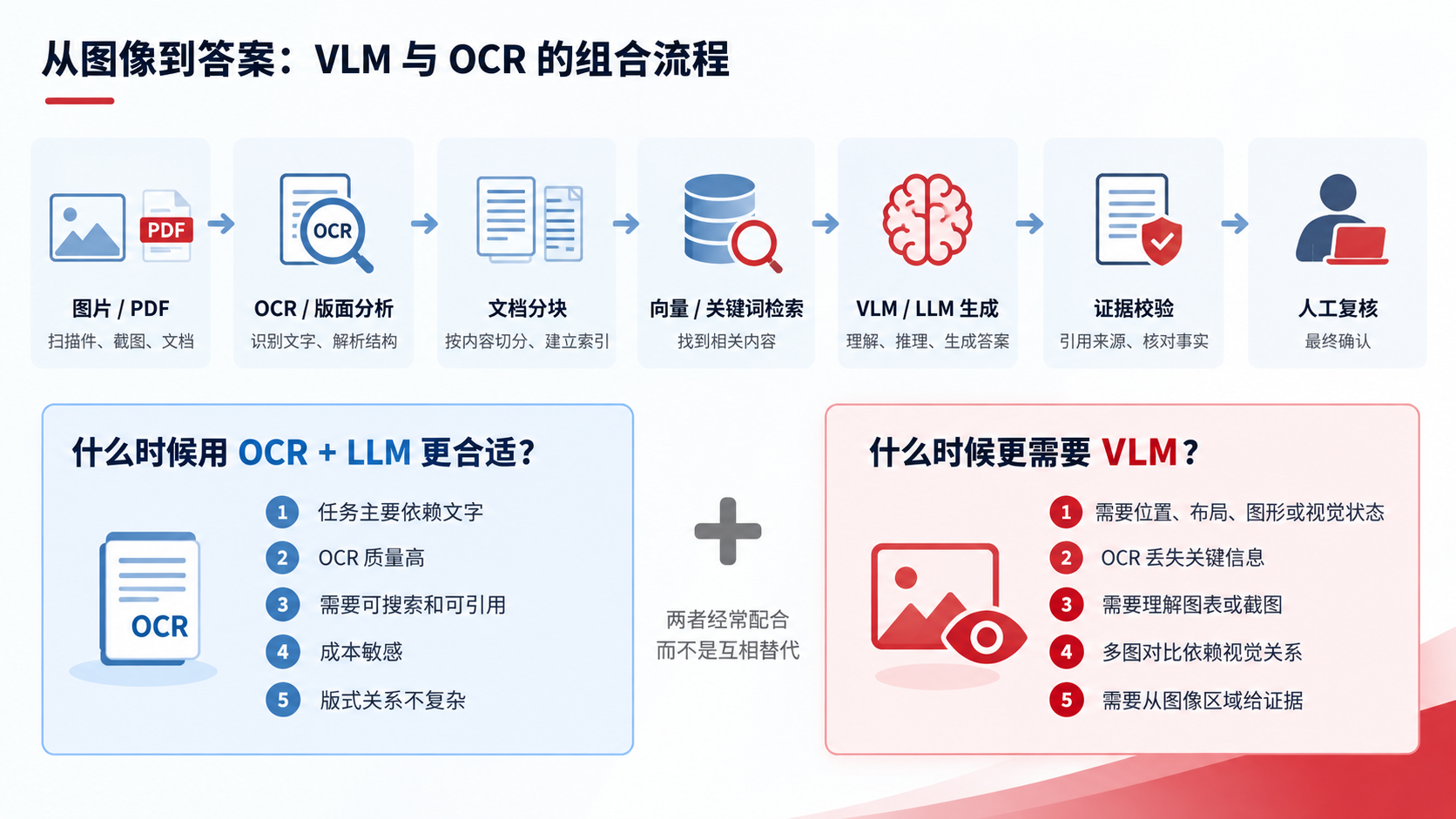

9. VLM 与 OCR/RAG/规则如何配合

很多项目不是"VLM 单独解决一切"，而是组合系统：

text 复制代码

图片/PDF -> OCR/版面分析 -> 文档分块 -> 向量/关键词检索 -> VLM/LLM 生成 -> 证据校验 -> 人工复核

什么时候用 OCR + LLM 更合适？

text 复制代码

1. 任务主要依赖文字；
2. OCR 质量高；
3. 需要可搜索和可引用；
4. 成本敏感；
5. 版式关系不复杂。

什么时候更需要 VLM？

text 复制代码

1. 需要位置、布局、图形或视觉状态；
2. OCR 丢失关键信息；
3. 需要理解图表或截图；
4. 多图对比依赖视觉关系；
5. 需要从图像区域给证据。

两者经常配合，而不是互相替代。

10. 常见误区

误区一：VLM 看图等于人看图。 模型可能看对大物体，却漏掉小字、位置关系和单位。

误区二：OCR 做好了就不需要 VLM。 OCR 提供文字，VLM 还能利用版式、空间关系和视觉证据；二者常常配合。

误区三：图片越清晰越好，不管成本。 高分辨率可能带来更多视觉 token 和延迟，要按任务裁剪。

误区四：视觉答案不需要证据。 业务场景必须可复核，证据区域、页码和原文很重要。

误区五：能描述图片就能做业务抽取。 描述、OCR、表格、图表、UI 和文档问答是不同能力。

11. 小结

VLM 的核心是把视觉信息接入语言模型：视觉编码器提取图像特征，projector 对齐到语言模型空间，LLM 结合视觉 token 和文本 token 生成回答。真正难点在 OCR、表格、图表、UI 截图、多图、长文档和证据定位。

做多模态项目时，必须评估视觉 token 成本、输入质量、证据可追溯、无证据拒答和人工复核流程。不要用几个图片描述 demo 判断业务可用性。

大模型视角

从大模型应用角度看，VLM 把语言模型从文本世界连接到视觉世界。但连接越多，错误类型也越多：看错、读错、定位错、引用错。系统必须有证据、评估和人工复核机制。

下一篇会讲小语言模型 SLM。它关注的不是把模型做得更大，而是在端侧、本地和低成本场景中做到足够可用。
