以太网温湿度传感器原理与 Modbus TCP 组网实战，机房动环监控落地

**摘要：**本文基于真实机房动环项目落地经验，系统讲解以太网温湿度传感器与 Modbus TCP 组网方案。内容涵盖传感器硬件架构、Modbus TCP 通信原理与寄存器映射、机房星型组网拓扑设计、设备 Web 配置实操、基于 pymodbus 的 Python 采集代码，以及接入动环 / DCIM 平台的完整流程。同时总结了 IP 冲突、502 端口拦截、轮询并发超时、寄存器地址混淆等工程高频踩坑点，并给出 VLAN 隔离、静态 IP、防火墙放行等关键规划建议，帮助工程师快速搭建稳定可靠的机房环境监测系统。

1 前言

传统机房环境监测大量使用 RS485 总线型温湿度变送器，手拉手总线部署，一旦总线断线或某台传感器故障，会造成整条链路数据中断，同时必须额外部署串口服务器实现网络接入，增加故障节点与施工成本。

随着机房 DCIM、动环监控系统普及，原生网口以太网温湿度传感器逐步成为主流。传感器自带 RJ45 网口，支持 DC12/24V 供电或者 PoE 802.3af 网线供电，一根网线同时传输数据+供电，部署在机柜内部、机房吊顶、列头柜等点位。通信上工业项目首选 Modbus TCP，标准化强，组态软件、PLC、动环主机、DCIM 平台原生支持。

很多工程师第一次组网时，会遇到 IP 冲突、502 端口防火墙拦截、寄存器读取错误、轮询并发超时、VLAN 隔离无法通信等问题。本文基于真实机房动环项目落地经验，完整拆解从原理到组网、调试、接入平台全流程。

2 以太网温湿度传感器硬件与工作原理

2.1 硬件架构

以太网温湿度传感器由 4 部分构成：

1. 温湿度感知单元：电容式湿度传感芯片+NTC 温度采样，采集原始模拟信号，内部 ADC 数字化；
2. 主控 MCU：内置 TCP/IP 协议栈（LwIP），负责传感器信号采集、数据滤波、寄存器存储；
3. 网络 PHY+RJ45 接口：实现以太网物理层通信；
4. 电源单元：支持外部 DC 供电或者 PoE 受电模块。

核心特点：传感器本身就是一台小型 TCP 网络设备，拥有独立 IP 地址，作为 Modbus TCP 从站（Slave），等待上位机（主站 Master）发起请求。

2.2 Modbus TCP通信原理

Modbus TCP 是工业标准 Modbus 协议的以太网版本，默认端口502，采用一问一答主从通信模型：

• Master（主站）：动环主机、采集网关、Python 采集程序、组态软件；主动发起读寄存器请求；
• Slave（从站）：以太网温湿度传感器，监听 502 端口，收到请求后读取内部寄存器，把数据返回主站。

寄存器映射（行业通用定义，以设备手册为准）：

寄存器地址（保持寄存器）	含义	数据类型	换算公式
0（40001）	温度	INT16	原始值 ÷ 10，单位℃
1（40002）	相对湿度	INT16	原始值 ÷ 10，单位%RH
2（40003）	设备状态	INT16	0=正常，非0代表传感器故障

举例：读取寄存器0返回253，代表温度25.3℃；寄存器1返回465，代表湿度46.5%RH。

注意：Modbus TCP没有CRC校验（和Modbus RTU不同），校验由TCP协议本身保证。

3 机房Modbus TCP组网拓扑设计

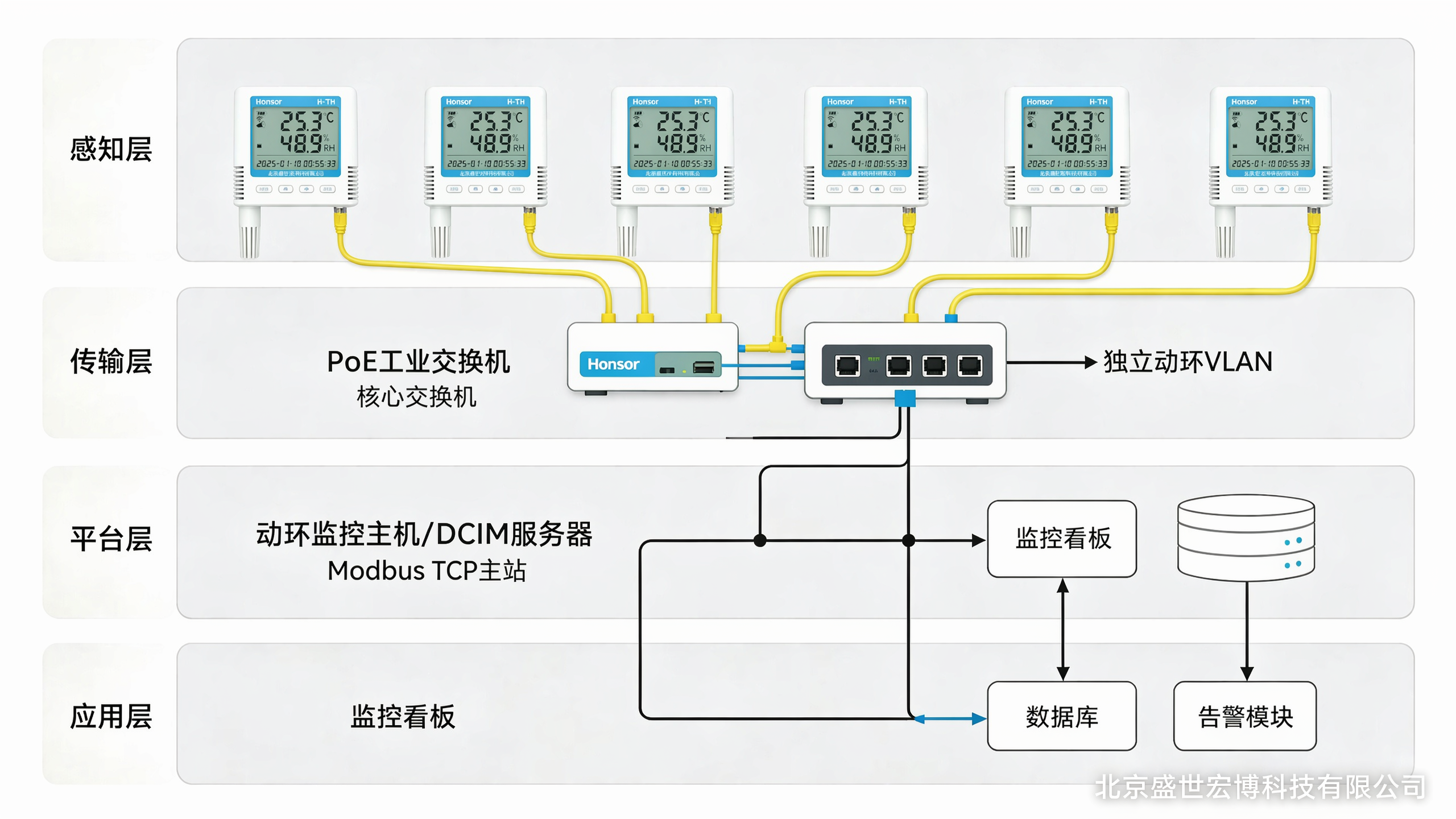

机房推荐星型网络拓扑，区别于RS485的总线手拉手，每一台以太网温湿度传感器独立网线接入PoE交换机，单台设备故障不影响其他传感器采集。

感知层：多台PoE以太网温湿度传感器（Modbus TCP从站，独立静态IP）
        ↓（网线PoE供电）
传输层：接入PoE工业交换机 → 机房核心交换机（动环独立VLAN，和业务网络隔离）
        ↓
平台层：动环监控主机 / DCIM平台 / 采集网关（Modbus TCP主站）
        ↓
应用层：实时数据看板、历史数据库存储、温湿度超限告警、短信/邮件推送

组网规划要点（工程必看）

1. 网络隔离：动环监控设备单独划分VLAN，不和服务器业务网混用，提高安全与稳定性；
2. IP规划 ：所有传感器统一分配静态IP，禁止DHCP自动获取，防止重启后IP变更导致采集中断；
3. 交换机选型：机房优先工业PoE交换机，支持802.3af，机柜内点位直接网线供电，省去电源适配器；
4. 点位布置：机柜内部、机房空调出风口、机房冷通道、列头柜分别部署，不贴空调风口避免数据失真；
5. 端口策略：防火墙/ACL放行动环网段502端口，否则主站无法访问传感器Modbus TCP服务。

4 传感器设备配置实操

1. 传感器上电，电脑和传感器接入同一交换机，电脑设置同网段静态IP；
2. 浏览器访问传感器默认IP，登录内置Web管理页面；
3. 修改参数：设置静态IP地址、子网掩码、网关；设置Modbus从站ID（Slave ID，1~247，多设备不能重复）；
4. 保存配置，设备重启；
5. 调试验证：使用ping 传感器IP，确认网络连通；使用Modbus Poll工具连接502端口，读取寄存器验证温湿度数据是否正常。

调试小技巧：先用Modbus Poll在电脑端验证寄存器读取正常，再接入动环平台，快速区分是网络问题还是平台配置问题。

5 Python采集代码实战（pymodbus）

使用 pymodbus 库作为 Modbus TCP 主站，轮询读取温湿度寄存器，适合二次开发、验证调试、小型采集程序。

安装依赖：

pip install pymodbus

完整代码示例：

from pymodbus.client import ModbusTcpClient
import time

def read_temp_hum(sensor_ip, slave_id=1, port=502):
    # 创建ModbusTCP客户端
    client = ModbusTcpClient(sensor_ip, port=port, timeout=2)
    if not client.connect():
        print(f"连接传感器 {sensor_ip} 失败！")
        client.close()
        return None, None

    # 读取保持寄存器，起始地址0，读取2个寄存器（温度、湿度）
    res = client.read_holding_registers(address=0, count=2, slave=slave_id)
    client.close()
    if res.isError():
        print("寄存器读取错误")
        return None, None
    temp_raw = res.registers[0]
    hum_raw = res.registers[1]
    temp = temp_raw / 10.0
    hum = hum_raw / 10.0
    return temp, hum

if __name__ == "__main__":
    ip = "192.168.1.100"  # 传感器静态IP
    while True:
        t, h = read_temp_hum(ip, slave_id=1)
        if t is not None and h is not None:
            print(f"机房环境 温度：{t} ℃，湿度：{h} %RH")
        time.sleep(5)

代码说明：

• 设置timeout超时时间，防止传感器离线程序卡死；
• 循环轮询，项目中轮询周期建议3~10秒，不要毫秒级高频轮询；
• 多传感器批量采集可以循环IP列表，增加异常捕获与日志写入数据库。

6 接入机房动环 / DCIM平台实战

主流动环监控平台、组态软件（力控、组态王、紫金桥）、DCIM 系统原生支持 Modbus TCP 接入，接入步骤：

1. 在动环平台添加Modbus TCP驱动，填写传感器IP、端口502、从站ID；
2. 新建采集点位，映射寄存器地址：温度寄存器0，湿度寄存器1；
3. 设置数据缩放系数：除以10；
4. 设置告警阈值，例如温度＞30℃或者湿度＞60%RH触发告警；
5. 配置历史数据入库，保存温湿度曲线；
6. 联动告警推送：邮件、短信、平台弹窗告警。

批量部署几十台传感器时，动环平台可以批量导入设备清单，不用逐台手动添加。

7 项目踩坑总结（工程高频问题）

1. 502端口被防火墙拦截：Windows服务器、交换机ACL默认封禁502端口，调试前需要放行对应网段；
2. IP冲突：多个传感器默认出厂IP相同，上电前必须逐个修改静态IP；
3. 轮询并发过高：大量传感器同时高频轮询，容易出现响应超时，建议轮询间隔≥3秒；
4. 寄存器地址混淆：手册有两种写法，0起始和40001起始，很多新手把40001直接填进软件，读错数据；
5. PoE功率不足：交换机PoE端口功率不够，传感器反复重启，优先选用支持802.3af标准交换机；
6. 跨VLAN无法通信：动环VLAN和业务VLAN之间没有路由放行502端口；
7. 传感器安装位置：不要直接对着空调出风口，会造成采集数据不能代表机房真实环境。

8 Modbus TCP组网方案优势与适用场景

✅ 优势

1. 工业标准协议，通用性强，更换不同品牌传感器，寄存器逻辑基本统一，迁移成本低；
2. 星型组网，单点故障不影响整网，可靠性远优于RS485总线；
3. PoE供电，布线简单，减少电源故障点；
4. 支持跨网段传输，适合多机房分布式监控；
5. 几乎所有动环、DCIM、组态、PLC原生支持，集成难度低。

📌 适用场景：IDC机房、政务机房、企业中心机房、配电室、档案馆、制药洁净车间。

9 结语

以太网温湿度传感器搭配Modbus TCP组网，是当前机房动环环境采集最成熟、稳定的工程方案。对比传统485变送器，省去协议转换网关，网络架构更健壮，后期运维更简单。

项目实施分为三步：先网络规划与IP分配 → 单台设备Web配置+Modbus Poll调试验证 → 批量接入动环平台，配置存储与告警。只要做好VLAN隔离、静态IP、防火墙端口放行，这套方案可以稳定长期运行。
