CAN 通信协议详解：从硬件接线、帧格式到仲裁机制、Bus-Off 与工程调试

CAN 通信协议详解：从硬件接线、帧格式到仲裁机制、Bus-Off 与工程调试

在嵌入式开发中，CAN 通信广泛用于汽车电子、工业控制、电机驱动和设备之间的数据交换。

很多初学者第一次接触 CAN 时，会把它理解为"另一种串口"：

配置波特率，发送几个字节，另一端接收即可。

但真正进入项目后，往往会遇到这些问题：

• 为什么 CAN_TX 和 CAN_RX 不能直接连接其他设备？
• 为什么总线两端需要 120Ω 电阻？
• 多个节点同时发送，为什么不会把数据撞坏？
• 为什么一块开发板发送 CAN 报文可能一直失败？
• 收到了 ACK，是否代表对方已经执行命令？
• 为什么设备运行一段时间后进入 Bus-Off？
• 为什么低负载时正常，高负载时却开始丢消息？

本文以经典 CAN 和高速双线 CAN 总线为主要对象，结合实际开发场景，详细介绍协议原理、硬件连接和工程注意事项，并补充 CAN FD 的主要区别。

---

一、CAN 是什么？

CAN 的全称是 Controller Area Network，即控制器局域网。

它是一种支持多个节点共享总线的通信机制，具有以下特点：

• 多主通信。
• 广播式报文传输。
• 基于标识符的优先级仲裁。
• 差分信号传输。
• 错误检测与故障隔离。
• 适合多个嵌入式设备之间交换控制和状态信息。

CAN 不要求存在一个固定的主机。只要满足总线访问条件，多个节点都可以主动发送报文。

典型网络如下：

控制器节点 ──────── CAN 总线 ──────── 电机节点
                        │
                        ├────────── 传感器节点
                        │
                        └────────── 显示节点

需要注意：上图只表示节点关系。实际高速 CAN 接线通常采用线型主干，支线应尽量短。

1.1 CAN 是广播通信，不是固定地址通信

一个节点发送报文时，总线上的其他节点都能观察到这份报文。

接收节点再根据报文标识符和过滤配置，决定是否把它交给软件处理。

例如，应用协议约定：

ID 0x100：电机控制命令
ID 0x200：电机状态
ID 0x300：温度数据

这里的 ID 表示消息含义及其仲裁优先级，不天然等同于某个设备的地址。

上层协议可以把源地址、目的地址编码进 ID，但那属于应用协议的设计，而不是 CAN 的固定规定。

CAN 的广播和标识符机制可参考 Kvaser CAN 协议介绍。

---

二、CAN 控制器与 CAN 收发器有什么区别？

理解 CAN 硬件时，首先要区分两个模块：

MCU / 软件
    ↓
CAN 控制器
    ↓ CAN_TX / CAN_RX
CAN 收发器
    ↓ CAN_H / CAN_L
CAN 总线

2.1 CAN 控制器：处理协议

CAN 控制器负责：

• 组织发送帧。
• 接收和检查报文。
• 参与仲裁。
• 处理 CRC、ACK 和错误检测。
• 管理发送邮箱、接收 FIFO。
• 提供过滤器和错误状态。

很多 MCU 已经内置 CAN 控制器，因此不需要额外的外部控制器。

2.2 CAN 收发器：处理电气信号

CAN 收发器负责在两种信号之间转换：

控制器侧：TXD / RXD 逻辑电平
总线侧：CAN_H / CAN_L 差分信号

因此：

MCU 的 CAN_TX 和 CAN_RX 不能直接当作 CAN_H 和 CAN_L 使用。

还应检查收发器的：

• 供电电压。
• IO 电平兼容性。
• 工作模式。
• 待机或使能引脚。
• 共模范围。
• 总线保护能力。
• 是否支持目标 CAN FD 数据速率。

典型节点连接和物理层要求可参考 TI：CAN 物理层要求。

---

三、CAN_H、CAN_L、显性和隐性怎么理解？

3.1 差分传输

高速 CAN 主要根据 CAN_H 和 CAN_L 之间的电压差判断总线状态：

差分电压 = CAN_H 电压 − CAN_L 电压

差分传输有利于抑制同时耦合到两根线上的共模干扰，但这不代表总线对任何干扰和地电位差都免疫。

线缆、接地、隔离和保护设计仍然重要。

3.2 显性与隐性

CAN 中的逻辑位通常对应：

逻辑值	总线状态
0	显性，Dominant
1	隐性，Recessive

最关键的规则是：

显性可以覆盖隐性。

如果一个节点发送显性 0，另一个节点发送隐性 1，总线显示显性 0。

这一特性是 CAN 仲裁机制的基础。

3.3 电压值不能机械套用

常见 5V 高速 CAN 收发器在正常条件下，显性状态可能表现为 CAN_H 上升、CAN_L 下降；隐性时两线电位接近。

但实际电压会受器件、负载和工作条件影响。

工程中应以收发器数据手册中的：

• 输出范围。
• 接收阈值。
• 共模范围。
• 测试条件。

作为判断依据，而不是把某一组典型电压当作所有器件的绝对标准。

---

四、为什么需要两个 120Ω 终端电阻？

4.1 终端电阻用于抑制反射

当信号沿线缆传播时，如果线缆末端阻抗不匹配，会产生反射，影响波形和采样。

高速 CAN 通常采用特性阻抗约为 120Ω 的双绞线，并在主干两端分别进行终端匹配。

典型连接如下：

120Ω                                            120Ω
 │                                                │
CAN_H ───────────────────────────────────────── CAN_H
CAN_L ───────────────────────────────────────── CAN_L
          │                 │
        节点 A            节点 B

两个终端电阻都跨接在 CAN_H 与 CAN_L 之间。

4.2 不是每个节点都加终端电阻

正确理解是：

终端匹配取决于总线物理端点，不取决于节点数量。

若每个节点都增加一个 120Ω 电阻，总线等效负载会过重，可能影响正常驱动。

4.3 为什么断电测量通常约为 60Ω？

两个 120Ω 电阻并联：

R = 120Ω ∥ 120Ω = 60Ω

在整网断电、测量点正确且没有其他电路影响时，CAN_H 与 CAN_L 之间通常能测得约 60Ω。

可作初步判断：

测量现象	可能原因
约 60Ω	两个 120Ω 终端可能均已接入
约 120Ω	可能只接入一个终端
明显小于 60Ω	可能存在多余终端或其他负载
很大或开路	可能缺少终端、线缆断开

不过，电阻值正常并不能证明整个网络一定正常。仍需检查接线、波形和工作状态。

4.4 支线为什么要短？

较长支线会引入传播延迟和反射。

因此，高速 CAN 一般建议：

• 使用线型主干。
• 支线尽量短。
• 避免随意采用长支线星形连接。
• 结合波特率、线缆和节点数量评估拓扑。

终端匹配及传播延迟设计可参考 TI 物理层应用报告。

---

五、经典 CAN 报文包含哪些字段？

经典 CAN 数据帧可以概括为：

SOF → 仲裁字段 → 控制字段 → 数据字段 → CRC → ACK → EOF

字段	主要作用
SOF	帧开始
仲裁字段	包含标识符及相关仲裁位
控制字段	包含数据长度等控制信息
数据字段	应用数据
CRC	检测传输错误
ACK	接收节点确认
EOF	帧结束

这是简化结构。具体字段组成还要区分标准帧和扩展帧。

5.1 标准帧

标准帧使用 11 位标识符：

0x000 ～ 0x7FF

5.2 扩展帧

扩展帧使用 29 位标识符：

0x00000000 ～ 0x1FFFFFFF

扩展帧提供更大的 ID 空间，但相应报文开销也更大。

5.3 经典 CAN 数据长度

经典 CAN 数据帧最多携带：

8 字节数据

DLC 是数据长度编码。对于普通经典 CAN 数据帧，通常使用 0～8 表示相应的数据长度。

5.4 数据帧与远程帧

经典 CAN 支持：

• 数据帧：携带实际数据。
• 远程帧：请求相应数据，自身不携带数据字段。

它们通过 RTR 等相关字段区分。

在许多现代应用中，通常采用周期发送和应用层命令/响应，而不是依赖远程帧机制。

---

六、CAN FD 与经典 CAN 有什么区别？

CAN FD 在经典 CAN 基础上扩展了数据长度和速率能力。

对比项	经典 CAN	CAN FD
最大数据长度	8 字节	64 字节
数据阶段速率	与仲裁阶段相同	可通过 BRS 切换到更高速率
远程帧	支持	不支持
ID 长度	11 位或 29 位	11 位或 29 位

CAN FD 数据长度不是任意 0～64 字节全部直接编码。常见 DLC 映射为：

0～8、12、16、20、24、32、48、64 字节

设计 CAN FD 网络时，需要同时检查：

• 控制器是否支持 CAN FD。
• 收发器是否满足目标数据速率。
• 总线拓扑是否适合更高速的数据阶段。
• 网络中的其他节点是否兼容 FD 报文。

不要默认经典 CAN 节点能正常容忍 CAN FD 报文。

---

七、多个节点同时发送，CAN 如何仲裁？

CAN 使用非破坏性逐位仲裁。

7.1 发送节点会监测总线

节点发送时，同时观察总线状态。

在仲裁字段中，如果节点：

发送隐性 1
却读到显性 0

就说明有其他节点在这一位发送了显性 0。

该节点输掉仲裁，停止竞争，转为接收，让获胜节点继续发送。

7.2 仲裁示例

假设两个节点同时发送标准数据帧：

A：ID = 0x100
B：ID = 0x180

对应 11 位标识符：

A：0 0 1 0 0 0 0 0 0 0 0
B：0 0 1 1 0 0 0 0 0 0 0

前三位相同，第 4 位：

A 发送 0
B 发送 1
总线显示 0

因此：

A 获胜，继续发送
B 退出仲裁，等待下一次机会

7.3 为什么叫非破坏性？

因为获胜节点的报文不会因仲裁竞争而被破坏。

输掉仲裁也不属于传输错误，不能把它与 CRC 错误或位错误混为一谈。

7.4 "ID 越小优先级越高"有前提

对于同格式的数据帧，比较 ID 时，数值越小，仲裁优先级越高。

但比较不同帧格式或数据帧与远程帧时，还要考虑 SRR、IDE、RTR 等位。

另外：

高优先级报文不能打断一份已经开始正常发送的报文。

它只影响下一次总线竞争。

CAN 的非破坏性仲裁机制可参考 Kvaser CAN 协议介绍。

---

八、ACK 到底表示什么？

ACK 是 CAN 开发中最容易误解的机制之一。

8.1 ACK 的产生过程

在 ACK 槽中：

发送节点：发送隐性
正确接收报文的正常接收节点：发送显性

发送端观察到显性，就知道至少有接收节点正确接收了这份报文。

8.2 ACK 不等于目标设备执行成功

ACK 只能说明协议层接收情况，不能证明：

• 指定目标设备一定收到。
• 软件已经从 FIFO 取出报文。
• 对应任务已完成处理。
• 控制命令已经执行。
• 执行结果正确。

总线上的其他正常节点也可能提供 ACK。

而且，验收过滤器没有把这条报文交给应用程序，并不意味着节点一定不会 ACK。

8.3 关键命令需要业务响应

例如：

控制器发送：启动电机，序号 15
电机返回：序号 15，已启动

这种业务应答才用于确认目标设备的处理结果。

因此应区分：

CAN ACK：报文接收确认
业务响应：命令执行确认

8.4 为什么只有一块板可能发不成功？

正常外部总线通信需要其他接收节点提供 ACK。

如果总线上只有一个发送节点，它可能持续发生 ACK 错误。

另外：

• 监听模式分析仪通常不会 ACK。
• 正常模式分析仪可能提供 ACK。
• 内部回环模式属于另一类测试。
• 自接收并不自动等同于外部 ACK。

正常应答过程可参考 TI CAN 物理层报告。

---

九、CAN 如何检测错误？

CAN 提供多种错误检测机制。

错误类型	简要含义
位错误	发送位与监测位不一致，协议规定的例外除外
填充错误	位填充规则被破坏
CRC 错误	接收计算结果与报文 CRC 不一致
格式错误	固定格式字段出现不符合规则的位
ACK 错误	发送端未获得正确应答

9.1 位填充是什么？

经典 CAN 在规定的帧区域中，会在连续 5 个相同位后插入一个相反位。

例如：

原始位序列：0 0 0 0 0
插入填充位：0 0 0 0 0 1

接收端按规则去除填充位。

它有助于维持同步，同时使实际报文长度与数据内容相关。

因此，计算总线负载时不能只统计有效数据字节。

9.2 检测到错误后会怎样？

节点检测到错误后，会根据当前错误状态发送相应错误标志，使当前报文被判为无效。

发送控制器通常具有自动重传机制，但具体行为受控制器配置影响，例如是否关闭自动重传、是否采用单次发送模式。

应用程序应区分：

报文已进入发送邮箱
报文已开始发送
报文已成功完成发送

它们不是同一个状态。

---

十、Error Active、Error Passive 和 Bus-Off

CAN 通过错误计数和状态转换，限制异常节点对总线的影响。

两个重要计数器是：

TEC：发送错误计数器
REC：接收错误计数器

10.1 Error Active：错误主动状态

通常当：

TEC < 128
REC < 128

节点处于错误主动状态，可以正常通信，并在检测错误时发送主动错误标志。

10.2 Error Passive：错误被动状态

当任一错误计数达到 128：

TEC ≥ 128
或者
REC ≥ 128

节点进入错误被动状态。

它仍可能参与通信，但错误标志和发送约束发生变化，以降低对网络的影响。

10.3 Bus-Off：总线关闭状态

当：

TEC > 255

节点进入 Bus-Off，停止正常参与总线通信。

需要强调：

Bus-Off 由发送错误计数 TEC 触发，REC 超过阈值不会直接触发 Bus-Off。

10.4 不是每个错误都简单"计数加 1"

TEC 和 REC 的增减有具体规则，并存在例外。

一个重要例子：

仅因为缺少 ACK 而不断重发，并不意味着节点一定持续增加 TEC，最终进入 Bus-Off。 错误被动状态下的特定 ACK 错误条件存在计数例外。

因此，诊断时不能简单推断：

没有 ACK → 一直加错误计数 → 必然 Bus-Off

应结合实际控制器状态和协议规则分析。

10.5 Bus-Off 不能只靠反复复位

推荐流程：

检测 Bus-Off
    ↓
保存错误状态和诊断信息
    ↓
按业务需要进入安全状态
    ↓
检查接线、位时序和波形
    ↓
满足协议及控制器恢复条件
    ↓
恢复通信并统计重复发生次数

是否自动恢复、如何触发恢复，要参考具体控制器手册。

---

十一、波特率与位时序怎么配置？

11.1 波特率的基本关系

常见计算关系为：

bitrate = CAN 内核时钟 /（分频值 × 每位时间量子数）

例如：

CAN 时钟：48 MHz
分频：6
每位：16 个时间量子

则：

48 MHz /（6 × 16）= 500 kbit/s

但寄存器可能采用"实际值减 1"等编码方式，不能直接把公式中的数字照搬进寄存器。

11.2 采样点是什么？

CAN 控制器会在每个位时间的某个位置读取总线状态，这个位置就是采样点。

采样点过早或配置不合适，可能使控制器在信号尚未稳定时采样。

配置时需要考虑：

• 总线长度。
• 收发器传播延迟。
• 节点时钟误差。
• 支线和拓扑。
• 目标位速率。

11.3 SJW 是什么？

SJW 是同步跳转宽度，用于限制重同步时允许进行的时间调整。

它不是越大越好，应与位时序和控制器要求匹配。

11.4 波特率相同也可能通信异常

两个节点都标注为 500 kbit/s，不代表配置一定正确。

还应核对：

• 实际 CAN 时钟。
• 分频参数。
• 各时间段配置。
• 采样点。
• SJW。
• 振荡器误差。
• CAN FD 的数据阶段参数。

---

十二、接收过滤器怎么理解？

验收过滤器决定哪些报文进入控制器的接收缓存。

常见方式包括：

• 精确匹配。
• 掩码匹配。
• 范围匹配。

具体支持方式因控制器而异。

例如：

只接收 ID 0x200
或者
接收 0x200～0x20F 这一组消息

调试过滤器时，应注意：

1. 标准帧与扩展帧配置是否正确。
2. ID 是否需要移位后写入寄存器。
3. 掩码位的含义是否理解正确。
4. 数据帧与远程帧是否被区分。
5. 报文被路由到哪个 FIFO。
6. FIFO 中断是否已启用。

初次联调时，可先采用较宽松的过滤配置，确认通信正常后，再逐步收紧规则。

---

十三、CAN 中断与 FreeRTOS 如何配合？

推荐的接收结构是：

CAN 接收中断
    ↓
读取报文并快速入队
    ↓
退出中断
    ↓
协议解析任务处理数据
    ↓
业务任务执行命令

中断中应尽量避免：

• 阻塞等待。
• 长时间打印。
• 复杂协议解析。
• 大量计算。
• 等待其他外设完成操作。

逻辑示例：

/* 伪代码：具体硬件 API 取决于 MCU 和驱动库 */

void CAN_RxIRQHandler(void)
{
    CanMessage message;
    BaseType_t higherPriorityTaskWoken = pdFALSE;

    if (CAN_ReadMessage(&message))
    {
        if (xQueueSendFromISR(
                canRxQueue,
                &message,
                &higherPriorityTaskWoken) != pdPASS)
        {
            /* 统计接收队列溢出 */
        }
    }

    /* 按硬件要求清除中断标志 */

    portYIELD_FROM_ISR(higherPriorityTaskWoken);
}

任务中处理：

void CanProtocolTask(void *argument)
{
    CanMessage message;

    for (;;)
    {
        if (xQueueReceive(
                canRxQueue,
                &message,
                portMAX_DELAY) == pdPASS)
        {
            ParseCanMessage(&message);
        }
    }
}

实际项目还需要：

• 保证中断优先级满足 FreeRTOS 的 API 调用约束。
• 根据驱动要求处理 FIFO 中剩余报文。
• 监测硬件 FIFO 和软件队列溢出。
• 确保队列元素包含完整数据，而不是生命周期不明的临时指针。

---

十四、应用层还需要约定什么？

CAN 解决报文传输，但不自动定义数据含义。

例如，两字节温度：

Byte0 = 0x01
Byte1 = 0x2C

接收端必须知道：

• 采用大端还是小端。
• 有符号还是无符号。
• 单位是 ℃ 还是 0.1℃。
• 是否有偏移。
• 哪个值表示无效数据。

如果约定大端、单位为 0.1℃：

uint16_t raw =
    ((uint16_t)data[0] << 8) |
    (uint16_t)data[1];

float temperature = raw * 0.1f;

得到：

0x012C = 300
温度 = 30.0℃

如果另一个节点采用小端解析，结果就会完全不同。

建议每条消息都定义：

项目	示例
ID	0x300
帧格式	标准数据帧
数据长度	8 字节
发送周期	100 ms
字节序	大端
信号单位	0.1℃
超时时间	500 ms
异常值	按业务约定
序号/校验	根据可靠性需求设计

对于关键控制命令，还应考虑业务应答、超时、重试和重复执行问题。

---

十五、总线负载为什么不能只算数据字节？

经典 CAN 报文除有效数据外，还包含：

• 帧头。
• 仲裁字段。
• 控制字段。
• CRC。
• ACK。
• EOF。
• 位填充。
• 帧间隔。

因此：

总线占用时间 ≠ 数据字节数 × 8 / 波特率

高负载时，可能出现：

• 低优先级报文等待时间变长。
• 发送队列积压。
• 接收 FIFO 溢出。
• 业务超时。
• 错误重传进一步增加负载。

设计时应评估：

正常周期流量
+ 突发命令流量
+ 诊断或升级流量
+ 错误重传余量

不能只看平均负载，还要关注短时间内的突发流量。

---

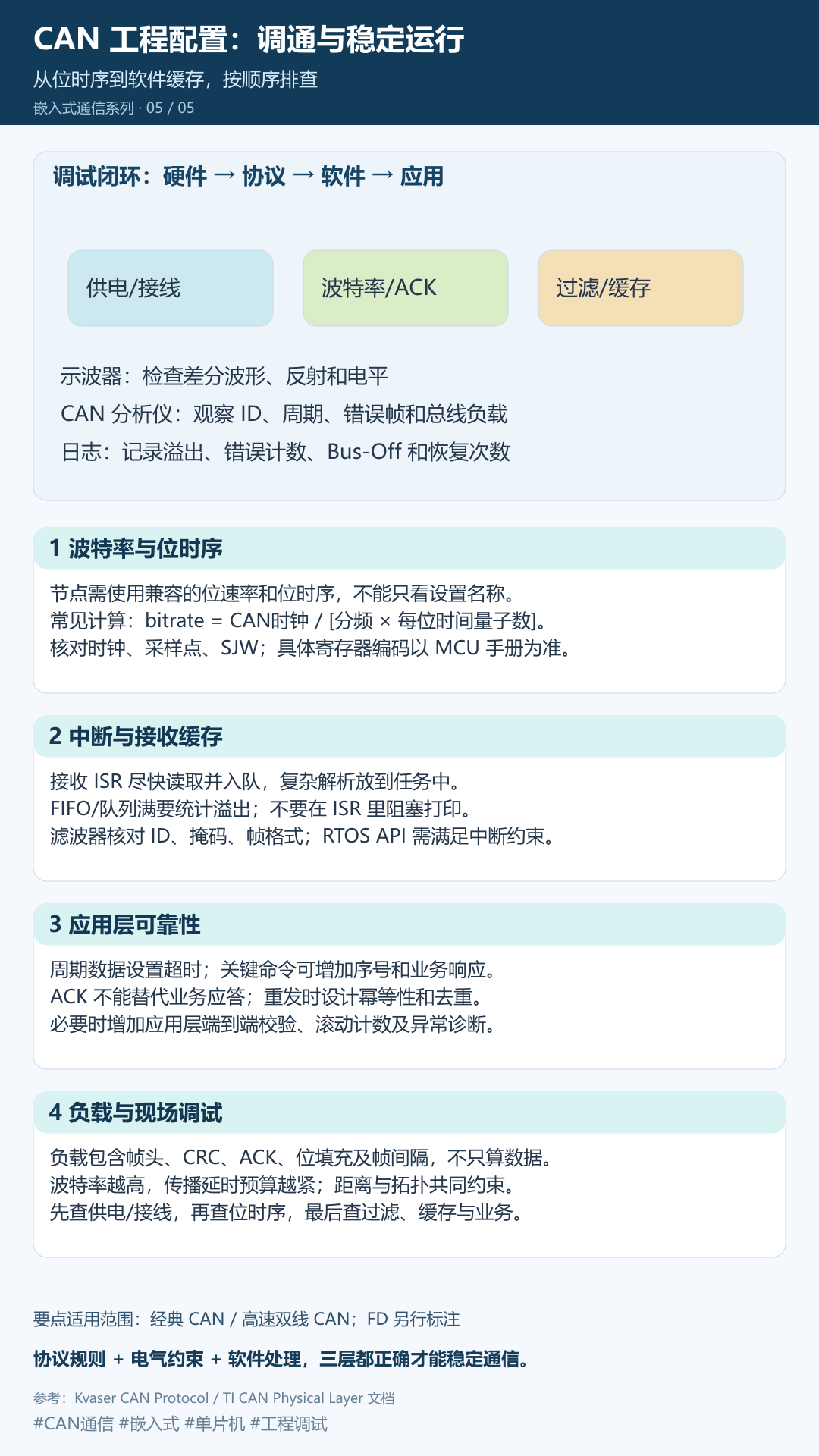

十六、CAN 通信异常的排查顺序

第一步：查供电和模式

• 收发器供电是否正常？
• IO 电平是否兼容？
• 待机或使能脚是否正确？
• 控制器是否处于正常模式？
• 是否误启用监听或回环？

第二步：查接线和终端

• CAN_H 与 CAN_L 是否接反？
• 线缆是否断开？
• 两端终端是否正确？
• 是否存在额外终端？
• 地参考或隔离方案是否合理？

第三步：查位时序

• 实际时钟是否正确？
• 波特率是否一致？
• 采样点与 SJW 是否合适？
• CAN FD 的 BRS 和数据阶段参数是否匹配？

第四步：查协议状态

• 是否获得 ACK？
• 是否丢失仲裁？
• TEC、REC 如何变化？
• 是否有错误帧？
• 是否进入 Error Passive 或 Bus-Off？

第五步：查软件和业务

• 过滤器是否误过滤？
• FIFO 是否溢出？
• 接收队列是否已满？
• 任务是否及时处理？
• ID、字节序、单位是否一致？
• 是否存在应用层超时或重复执行？

可以记成：

先硬件，后时序；先协议，后业务。

---

十七、面试常见问题速答

1. CAN 为什么需要收发器？

控制器侧使用逻辑电平，CAN 总线使用差分信号。收发器负责两者之间的电气转换。

2. 为什么两个 120Ω 电阻测起来约为 60Ω？

因为两个终端电阻并联。测量应在断电且没有其他电路影响时进行。

3. ID 越小，优先级一定越高吗？

同格式数据帧竞争时可以这样理解。跨格式或涉及远程帧时，还要结合其他仲裁位比较。

4. 输掉仲裁属于错误吗？

不属于。输掉仲裁的节点停止竞争，获胜节点继续发送。

5. 有 ACK 是否说明命令执行成功？

不能。ACK 是协议层接收确认，执行成功需要应用层响应。

6. REC 达到 256 会进入 Bus-Off 吗？

不会直接触发。Bus-Off 由 TEC 超过 255 触发。

7. CAN 报文 CRC 正确，业务数据就一定可靠吗？

不一定。还可能存在旧数据、丢消息、错误的消息来源、软件处理错误或字段解析不一致。

8. 经典 CAN 能直接发送 20 字节吗？

不能在单个经典 CAN 数据帧中发送，需要上层分包；支持 CAN FD 的网络可以选择合适的 FD 数据长度。

---

十八、总结

稳定的 CAN 通信需要同时满足三个层面的要求：

物理层：供电、收发器、接线、终端、波形
协议层：帧格式、仲裁、ACK、错误处理、位时序
应用层：字段定义、缓存、超时、响应、重复处理

其中最值得记住的几个结论是：

• CAN 控制器处理协议，CAN 收发器处理电气信号。
• 高速 CAN 主干两端通常各放一个 120Ω 终端电阻。
• 显性 0 覆盖隐性 1，是逐位仲裁的基础。
• 输掉仲裁不会破坏获胜报文，也不属于通信错误。
• ACK 不等于目标设备已经执行命令。
• Bus-Off 应查明根因，不能只靠反复复位。
• CAN 数据含义、字节序和业务可靠性需要应用层约定。

最后用一句话概括：

接线正确是基础，位时序匹配是前提，仲裁决定发送先后，应用协议决定设备能否真正协同工作。

参考资料

• Kvaser：The CAN Bus Protocol
• Texas Instruments：Controller Area Network Physical Layer Requirements

实际开发时，还应结合目标 MCU 的参考手册、CAN 收发器数据手册及所用 CAN/CAN FD 协议规范核对具体参数。
