【学习记录】DAP调试器电路原理图完全详解：从STM32最小系统到SWD调试接口

DAP调试器（CMSIS-DAP）是嵌入式开发中最常用的调试工具之一。它本质上是一个小型的STM32最小系统 + USB接口 + 目标调试接口。本文从原理图角度，逐模块拆解DAP调试器的电路设计，涵盖MCU最小系统、USB通信、电源管理、状态指示、目标调试接口以及常见故障排查。保留全部技术细节，适合硬件工程师参考设计。

📌 目录

[MCU STM32 最小系统电路](#MCU STM32 最小系统电路)
USB电路
电源电路
其他电路
补充知识点
总结

一、MCU STM32 最小系统电路

DAP调试器的主控MCU通常选用 STM32F103C8T6（小蓝板同款），原因：成本低、USB外设齐全、社区支持好。

1. 电源电路

引脚	连接	说明
VDD (3.3V)	3.3V电源	主供电
VSS / GND	GND	接地
VDDA	3.3V（经磁珠或电感）	模拟电源，与VDD隔离
VSSA	GND	模拟地
VBAT	3.3V 或悬空	不用RTC时可悬空
VDD_USB	3.3V	USB收发器供电

去耦电容 ：每个VDD引脚旁放 100nF 电容，靠近引脚（<1cm）。VDDA旁额外加 1μF + 10nF。

BOOT配置：

BOOT0：接 10kΩ下拉 到GND（正常从Flash启动）
BOOT1：接 10kΩ下拉 到GND

2. 晶振电路

晶振	引脚	负载电容	说明
8MHz 无源晶振	OSC_IN (PD0)、OSC_OUT (PD1)	两个 20pF 到GND	主时钟，USB必需
32.768kHz（可选）	OSC32_IN、OSC32_OUT	两个 12.5pF	RTC用，DAP不需要

8MHz晶振是USB通信的硬性要求。STM32F103的USB外设需要精确的48MHz时钟，内部RC振荡器精度不够，必须用外部晶振经PLL倍频得到。

3. 复位电路

复制代码

NRST ──┬── 10kΩ ── 3.3V
       ├── 100nF ── GND
       └── 复位按键 ── GND

10kΩ上拉：保证常态高电平
100nF电容：滤除干扰，防止误复位
复位按键：手动复位MCU

4. DEBUG电路（DAP自身烧录接口）

这是给DAP调试器自己烧录固件用的接口，必须接在STM32的SWD专用引脚上：

信号	STM32引脚	说明
SWDIO	PA13	数据线
SWCLK	PA14	时钟线
NRST	NRST	复位
GND	GND	共地
3.3V	3.3V	供电

引出形式：4~5个排针或测试点，标注"DEBUG"或"SWD_IN"。

烧录方式：用另一个DAP调试器或ST-Link，通过这组引脚给DAP主控烧录固件。烧录完成后，DAP就变成一个独立的调试器了。

注意：PA13/PA14在STM32复位后默认就是SWD功能，不需要额外配置。但如果固件里把这两个引脚复用为GPIO，需要用 Connect Under Reset 模式才能连上。

二、USB电路（连接笔记本）

DAP调试器通过USB与PC通信，同时从USB取电。

Type-C 或 Micro-USB 接口

USB信号	STM32引脚	说明
VBUS (5V)	电源电路输入	供电
D+	PA12	USB DP
D-	PA11	USB DM
GND	GND	共地
CC1/CC2	5.1kΩ下拉到GND	Type-C受电标识（Micro-USB不需要）
Shield	通过1MΩ+4.7nF到GND	屏蔽层接地

D+上拉：STM32F103的USB外设内部已集成1.5kΩ上拉，不需要外部电阻。如果使用其他MCU，可能需要在D+上加1.5kΩ上拉到3.3V。

USB保护：

VBUS串 自恢复保险丝（如JK-SMD0603-100L，1A保持/2A跳闸）
D+/D-串 共模电感 或 22Ω电阻，抑制EMI
D+/D-并 TVS二极管（如USBLC6-2SC6），防静电

ESD保护：USB接口是最容易受静电损伤的地方，TVS二极管必加。

三、电源电路

DAP调试器需要 3.3V 给STM32供电，同时可能需要 5V 给目标板供电。

典型电源树

复制代码

USB VBUS (5V)
  │
  ├── 自恢复保险丝 (1A)
  │
  ├──→ 5V输出（给目标板供电，可选）
  │
  └──→ LDO (如AMS1117-3.3 或 RT9013)
         │
         └──→ 3.3V（给STM32、LED、目标板参考电压）

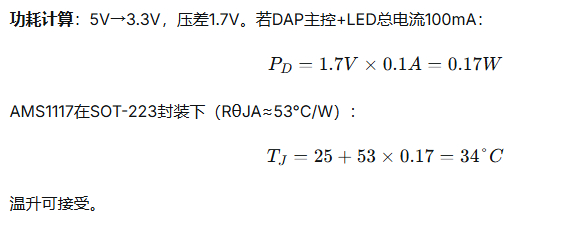

LDO选型建议

型号	输出	特点
AMS1117-3.3	3.3V/1A	便宜，压差大（~1.1V），发热明显
RT9013-33	3.3V/500mA	低压差（~250mV），SOT-23-5封装
LP5907	3.3V/250mA	低噪声，适合精密场合

目标板供电控制

DAP通常需要给目标板提供3.3V参考电压（VTref），但不一定给目标板供电。建议：

VTref：从目标板取，用于检测目标板是否上电
3.3V输出：可选，通过跳线或MOSFET控制是否给目标板供电
5V输出：可选，从VBUS直接引出

四、其他电路

1. LED状态灯

DAP通常有 2~3个LED：

LED	颜色	含义
电源LED	绿色	3.3V正常
运行LED	蓝色/绿色	固件运行中，心跳闪烁
调试LED	红色/橙色	正在调试/通信中

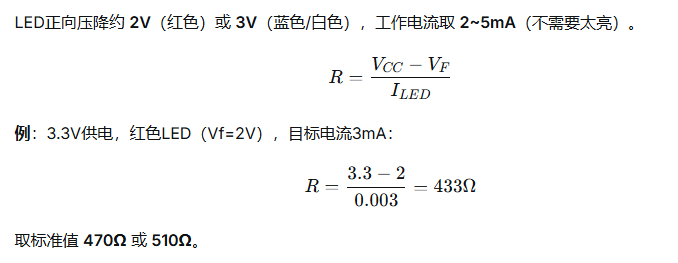

限流电阻计算：

为什么要加电阻：

不加电阻，LED电流无限大，瞬间烧毁
电阻太大，LED太暗看不见
电阻太小，LED太亮刺眼，且增加功耗

LED接法：

复制代码

3.3V ── 电阻 ── LED正极 ── LED负极 ── GPIO

GPIO输出低电平时LED亮（灌电流），STM32的GPIO灌电流能力比拉电流强。

2. CONNECT接口（连接目标开发板）

这是DAP调试器连接用户目标板 的接口，用户一侧丝印通常标 SWD 或 JTAG。

标准SWD接口（推荐，5针） ：

引脚	信号	说明
1	VTref	目标板参考电压，用于检测目标板是否上电
2	SWDIO	数据线
3	SWCLK	时钟线
4	GND	共地
5	NRST	复位（可选，但建议接）

标准JTAG接口（10针或20针） ：

信号	说明
VTref	参考电压
TCK	时钟
TMS	模式选择
TDI	数据输入
TDO	数据输出
NRST	复位
GND	地

DAP通常同时支持SWD和JTAG ，通过固件自动识别。实际使用中 SWD占95%以上，因为引脚少、速度快。

3. CONNECT接口的保护

保护措施	作用
VTref串100Ω电阻	限流，防止目标板异常电压损坏DAP
SWDIO/SWCLK串22Ω~100Ω电阻	抑制反射，保护IO
NRST串100Ω	限流
TVS二极管	防静电
GND接多个引脚	保证共地可靠

4. 其他可选电路

电路	作用
UART TX/RX	部分DAP支持虚拟串口，引出PA9/PA10
复位按键	手动复位DAP主控
BOOT按键	进入DFU模式，用于固件升级
EEPROM	存储序列号、配置信息
SWO	单线跟踪输出，部分DAP引出

五、补充知识点

1. DAP的两种供电模式

模式	说明	适用场景
USB供电	DAP从USB取电，VTref只做检测	目标板自己供电
DAP供电	DAP给目标板供电（3.3V或5V）	目标板无独立电源

注意：如果目标板自己供电，不要把DAP的3.3V输出接到目标板3.3V，否则两个电源打架，可能烧毁。

2. VTref的作用

VTref是目标板的参考电压，DAP用它来：

检测目标板是否上电
确定SWDIO/SWCLK的电平标准

如果VTref为0，DAP认为目标板未上电，拒绝连接。所以VTref必须接目标板的3.3V。

3. SWD与JTAG的区别

维度	SWD	JTAG
引脚数	2（SWDIO+SWCLK）+ NRST + GND + VTref	4（TCK/TMS/TDI/TDO）+ NRST + GND + VTref
速度	快	较慢
占用引脚	PA13/PA14	PA13/PA14/PA15/PB3/PB4
适用	Cortex-M	所有ARM

SWD是JTAG的简化版，引脚更少，速度更快，是Cortex-M的首选。

4. DAP固件烧录流程

用另一个调试器（ST-Link或另一个DAP）连接DAP的 DEBUG接口（PA13/PA14/NRST/GND/3.3V）
烧录DAPLink固件（.hex或.bin）
烧录完成后，DAP的USB插入PC，设备管理器出现 CMSIS-DAP 设备
用 pyocd list 验证识别

5. 常见故障排查

现象	原因	排查
PC不识别DAP	USB枚举失败	查8MHz晶振、D+上拉、USB线
DAP识别但连不上目标	VTref为0、SWD接线错	测VTref电压、查SWDIO/SWCLK
能连但烧录失败	NRST未接、目标板未上电	接NRST、检查目标板供电
LED不亮	限流电阻太大、GPIO配置错	换小电阻、查GPIO

6. 原理图检查清单

六、总结

模块	核心要点
STM32最小系统	8MHz晶振（USB必需）、NRST复位、BOOT0下拉、去耦电容
USB电路	D+接PA12，D-接PA11，Type-C CC下拉5.1kΩ，ESD保护
电源电路	VBUS→保险丝→LDO→3.3V，注意散热计算
LED电路	限流电阻470Ω~1kΩ，GPIO灌电流驱动
CONNECT接口	SWD五线：VTref、SWDIO、SWCLK、GND、NRST
保护电路	VTref/SWD串电阻，TVS防静电

一句话总结 ：DAP调试器 = STM32最小系统（电源+8MHz晶振+复位+DEBUG接口）+ USB接口（D+/D-+保护）+ 电源电路（LDO）+ 状态LED + CONNECT调试接口（SWD/JTAG）。核心是8MHz晶振保证USB通信 ，VTref检测目标板供电 ，SWD五线连接目标板。
