Prometheus详细安装教程

容器编排系统：集群资源，调度。kubernetes组件监控；
应用：时延、错误、查询量、内部状态等。开发时自己代码埋点；
容器：资源使用、性能特性能。cAdvisor；

主机（硬件）：主机资源，硬件资源使用情况，例如：CPU、mem、network、磁盘。需要在主机上安装node exporter；

网络监控：路由、交换机监控。需要安装 SNMP exporter。

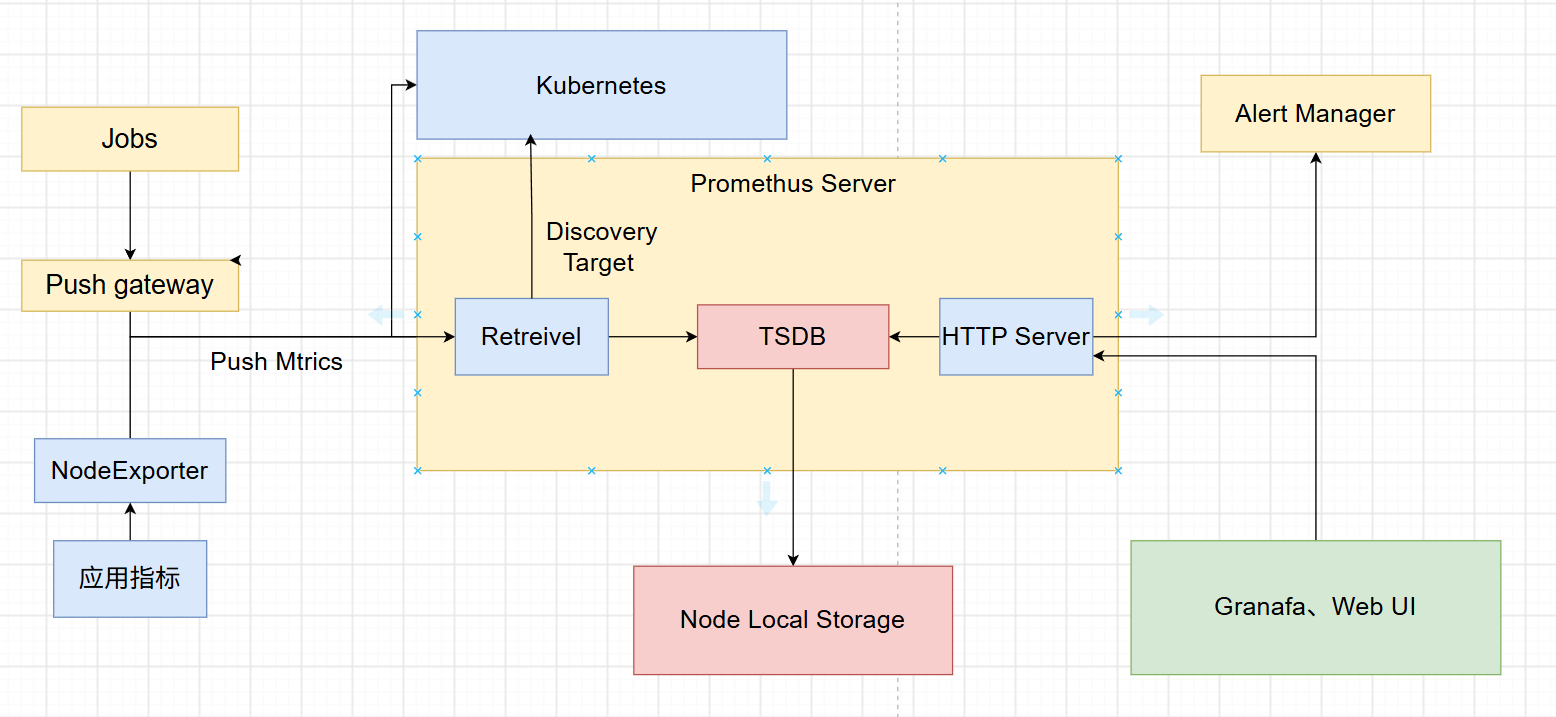

1.2基础架构

1.2.1Prometheus Server

概述：`Prometheus`服务器（server）是Prometheus架构中的核心组件，基于Go语言编写而成，无第三方依赖关系，可以独立部署在物理服务器、云主机、Docker容器内。主要用于收集每个目标的数据，并存储为时间序列数据，对外可提供数据查询支持和告警规则配置管理。Prometheus服务器可以对监控目标进行静态配置和动态配置管理，将采集到的数据按时间序列存储到本地磁盘的时序数据库中，自身对外提供PromQL语言，可以对数据进行查询和分析。

1.2.2Time-Series Database（TSDB）

概述：Prometheus采集到的数据（如：CPU使用率，内存占用，网络I/O等）随时间不断变化，这些数据被称为时间序列数据。因此，Prometheus采用时间序列数据库TSDB来存储这些数据。默认情况下，TSDB以其高效的存储方式（块）将其所有数据存储到本地磁盘当中。随着时间的推移，TSDB会压缩旧数据以节省资源空间，并具备删除旧数据的保留策略。

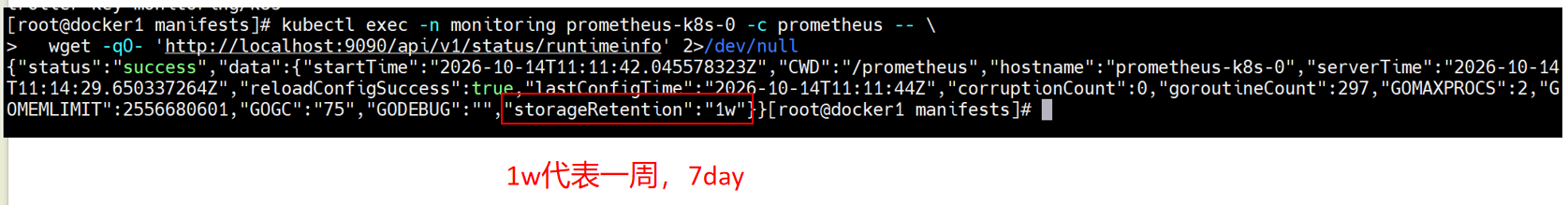

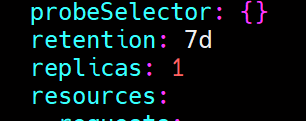

TSDB 内置了一套机制来高效管理长期保存的数据。可以根据需要选择以下任意一种数据保留策略：

1.基于时间的保留：数据将被保留指定的天数；默认保留期为 15天。
2.基于大小的保留：可以设定TSDB可以容纳的最大数据量。一旦达到这个限制，Prometheus将释放空间来容纳新数据。

此外，Prometheus收集到的数据首先存储在内存中，以便于快速访问和处理。为防止数据丢失，内存中的数据会定期刷新到磁盘上。Prometheus按2小时一个block来组织数据的。最新数据首先保存在内存中（称为Head Block），当达到2小时时间窗口后，这个内存block就会被写入磁盘成为持久化的block。

1.2.3Client Library

概述：Prometheus客户端库是一组软件库，用于在应用程序代码中进行Instrumentation（埋点插桩），以便以Prometheus理解的方式公开指标。适合自行埋点或自定义Exporter。

1.2.4Exporter

概述：Exporter是 Prometheus 监控生态中的核心组件（采集器/导出器），扮演"**数据的翻译与桥梁"，负责将各类系统、服务或应用的监控数据转换为 Prometheus 可识别的格式，并通过 HTTP 接口暴露供Prometheus 抓取。

主要功能如下：

1.Exporter 会定期从其监控的目标系统中采集数据，比如 CPU 使用率、内存使用情况、网络流量等。
2.Exporter 会通过一个 HTTP 接口暴露这些数据，Prometheus 会定期抓取这些数据接口。

3.Exporter 可以针对不同的应用和系统定制，Prometheus 官方提供了一些通用的 Exporter（例如：node_exporter 用于监控 Linux/Unix 系统，mysql_exporter 用于监控 MySQL 数据库）。

1.2.5Push Gateway

产生原因 ：Prometheus默认采用Pull模式拉取数据 。但有时候一些数据需要将指标主动推送给Prometheus。如：在Kubernetes中运行的 cronjob 执行批处理作业，这类作业可能每天只运行几分钟以处理特定事件。在这种情况下，Prometheus 的常规 pull模式可能无法及时捕捉到服务级别的指标数据。因此需要采用push（推送）模式，而不是被动等待 Prometheus 拉取指标。为了实现指标的推送，Prometheus提供了一个名为 Pushgateway的解决方案。

概念：Pushgateway本质上是一个中介组件，它接受来自批处理作业或其他短寿命任务的指标数据，并将这些数据保持一段时间，直到 Prometheus 主动拉取它们。具体来说，Push gateway需要作为一个独立的服务运行。批处理作业可以使用HTTP API 将指标推送到 Push gateway。随后，Pushgateway 会在 /metrics 端点上公开这些指标。Prometheus 会定期从Pushgateway中抓取这些指标，确保即使对于短暂运行的任务也能实现有效的监控。通过这种方式，Prometheus能够与临时运行的作业或服务无缝集成，确保即便是在非连续运行的服务中也能实现指标数据的收集和监控。

1.2.6Alertmanager

概念：Alertmanager 是 Prometheus 监控系统中的一个关键组件。主要职责是根据 Prometheus 警报规则中定义的指标阈值来处理和发送警报。警报最初由 Prometheus 进程触发，并随后发送到 Alertmanager。Alertmanager 对接收到的警报执行以下操作：

Alert Deduplication（警报去重）：消除重复警报，确保相同的警报不会多次发送给接收者。
Grouping（警报分组）：将相关的警报归类到一组中，以便更高效地管理和通知。

Silencing（静默处理）：在预定的时间段内静默特定警报，例如在维护窗口期间。

Routing（路由）：根据警报的严重程度和其他规则，将警报路由到适当的接收者或通知渠道。

Inhibition（抑制）：当存在更高严重性的警报时，抑制较低严重性的警报，避免过多的通知干扰重要警报的传达。

Alertmanager不仅简化警报管理，还确保了关键警报能够及时、准确地送达相关人员手中，从而提高了系统的可维护性和响应效率。

1.2.7Prometheus Service Discovery

Prometheus 采用两种主要方式从监控目标中收集指标数据：

1.静态配置 ：**当监控目标拥有固定的 IP 地址或 DNS 端点时，可以通过直接指定这些端点的方式来进行配置。**这种方式适用于那些不经常变化的监控目标。
2.服务发现 ：在自动伸缩系统或像 Kubernetes 这样的分布式环境中，监控目标通常不具备静态的 IP 地址或 DNS 端点。在这种场景下，Prometheus 支持服务发现机制来动态识别和更新监控目标列表。通过服务发现，新的目标会被自动添加到 Prometheus 的配置中，而不再可用的目标则会被自动移除，确保监控配置始终保持最新状态。

1.3Prometheus 数据模型

Prometheus将所有数据存储为时间序列（time series）数据，每个时间序列数据都具有带时间戳的数据流，数据流都由其指标（metric）名称和一组键值对（也称为标签（label））唯一标识，即不同的标签代表不同的时间序列。可以基于这些标签很容易地对监控数据进行聚合、过滤和整理。

1.3.1Metric

概念：Metric即指标，指定监控目标系统测量特征，可以理解为定义了某个监控指标类型名称 。指标是随时间将数据点链接在一起的标识符，是Prometheus的核心概念之一。
Prometheus会将指标存储在其时间序列数据库中，可以对它们进行查询操作，以了解被监控目标随时间的变化情况。指标名称可以由ASCII字母、数字、下划线和冒号组成，但应该以字母开头，后面可以跟任意数量的字母、数字和下划线。而 $a-zA-Z_:$ $a-zA-Z0-9_:$ 是有效指标的正则表达式。注意：冒号":"是为用户定义的记录规则保留的。当有多个服务公开相同的指标时，为了对其进行区别，需要添加Label内容。一个指标由以下几个字段组成：

• 指标名称。

• 任意数量的标签，当然也可以是零个，表示为键值（key-value）数组。

• 当前指标值。

• 可选的指标标准时间戳。

1.3.2Metric name（指标名称）

概述：该名字应该具有语义，一般用于表示metric的功能，例如：http_requests_total, 表示http请求的总数。其中，metric名字由ASCII字符，数字，下划线，以及冒号组成，且必须满足正则表达式 a-zA-Z_:*。

1.3.3label（标签）

概念：使同一个时间序列有了不同维度的识别。例如 http_requests_total{method="Get"} 表示所有http请求中的Get请求。当method="post"时，则为新的一个metric。标签中的键由ASCII字符，数字，以及下划线组成，且必须满足正则表达式 a-zA-Z_:*。

1.3.4sample（样本）

概念：按照某个时序以时间维度采集的数据，有序的样本形成了实际的时间序列数据列表，每个样本包括两方面内容：一个float64类型值（value）。毫秒级精度的时间戳（timestamp）。对于没有按照顺序收集的样本，Prometheus会将其丢弃。

1.3.5notation（符号）

概述：Prometheus时序格式和OpenTSDB类似，是用符号表示时间序列的。在指定一个指标和一个或一组标签时，时间序列通常使用格式标识：<metric name>{<label name>=<label value>, ...}

1.3.6 Metric的四种类型

1.Counter------计数器

概述：Counter是最常用的指标类型，是一个严格的另加指标，其值从0开始只能增加，不会减少，可以理解为一个计数器，一种累加型的指标；重启进程后，会被重置 ，例如在微服务架构中，服务实例是短暂的，在滚动更新、自动缩放等操作时，计数器就会被重置为0。该指标类型通常用于跟踪事件的数量或大小，可以用它来记录服务请求次数、任务完成数、错误发生次数。常用的场景有接口请求次数、操作重试次数和消息队列数量等。对于命名Counter类指标的最佳做法是使用_total后缀。

2.Gauge------仪表

概述：有些数据的值可能会随着时间的推移而上下浮动 ，这时可以使用Gauge类型的指标来跟踪此类数据，Gauge类型的指标是一种常规指标，反映系统当前状态的快照，是对一个值的瞬时测量，测量值是一个瞬时的数据，其值可以任意增加或减少；重启进程后，会被重置。Gauge类指标通常可以用来记录CPU使用情况、内存使用量、磁盘当前和已经使用的空间容量、网络使用变化、温度变化等等。

3. Histogram------直方图

概述：Histogram即直方图，形状与柱状图相似，用于表示在一段时间范围内对数据进行采样，对指定区间以及总数进行分组统计。典型的应用有请求持续时间、响应大小等等。在Prometheus系统中的查询语言中，它有三种作用：

1.对每个采样点进行统计，对应到各个分类值中及bucket（可称为"桶"）。
2.对每个采样点值累计和（sum）。

3.对采样点的次数累计和（count）。

4.Summary------摘要

概述：本质上Summary也是用来做统计分析的，和Histogram区别在于，Summary直接存储的就是百分位数。Summary的百分位数是客户端计算好直接让Prometheus抓取的。Histogram的百分位数是通过内置函数histogram_quantile在Prometheus服务端计算出来的。

二.prometheus部署

Github项目：

GitHub - prometheus-operator/kube-prometheus: Use Prometheus to monitor Kubernetes and applications running on Kubernetes · GitHubUse Prometheus to monitor Kubernetes and applications running on Kubernetes - prometheus-operator/kube-prometheushttps://github.com/prometheus-operator/kube-prometheus
概述：kube-Prometheus 是一个全面集成的 Kubernetes 集群监控解决方案，它将核心的 Prometheus 组件、Grafana 可视化面板以及 Prometheus 规则等资源精心编排并集成为一个易于部署和管理的整体。该项目通过GitHub 仓库提供了详尽的 Kubernetes 清单文件、Grafana 仪表板配置和 Prometheus 规则，辅以详细的文档和脚本，使得在 Kubernetes 集群中利用 Prometheus 进行端到端的监控变得异常便捷高效。更进一步，kube-Prometheus 不仅引入了 Prometheus Operator 模式，还在此基础上进行了增强与拓展，因此可以将其理解为一个经过优化且充分利用 operator 机制的高级 Prometheus 部署方案。

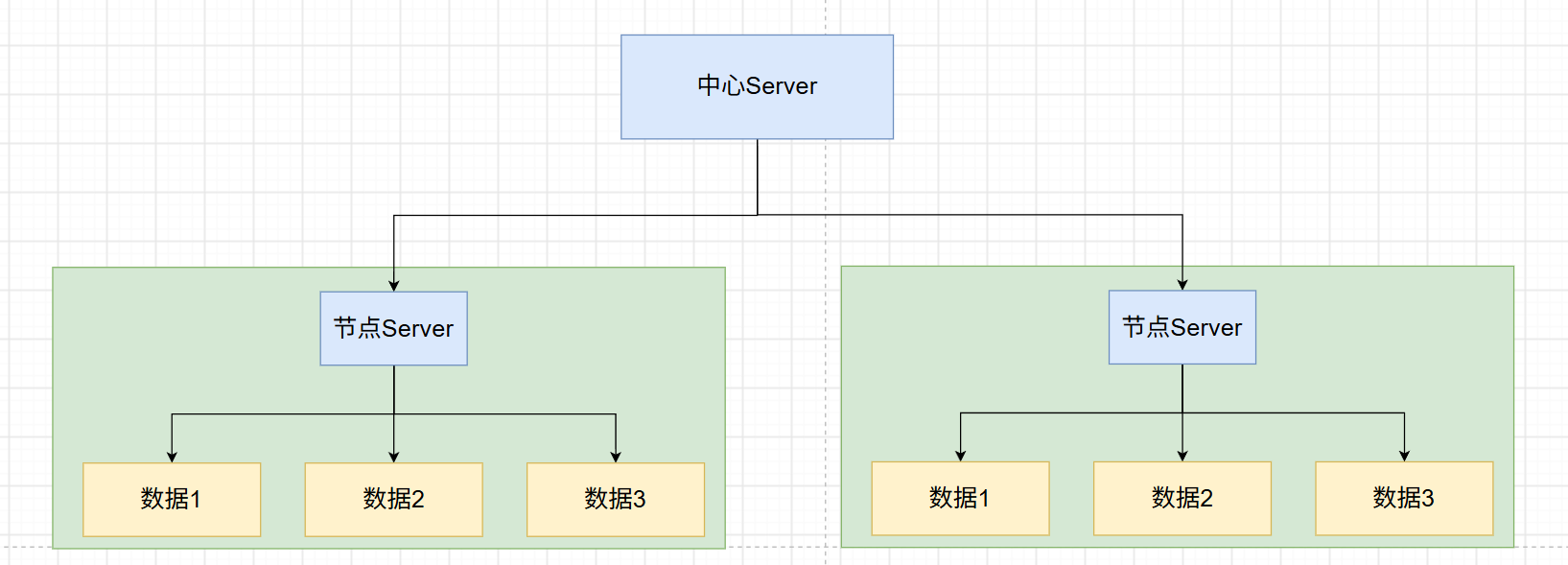

Prometheus 联邦集群
概述：对于大部分监控规模而言，我们只需要在每一个数据中心(例如：EC2可用区，Kubernetes集群)安装一个Prometheus Server实例，就可以在各个数据中心处理上千规模的集群。同时将 Prometheus Server 部署到不同的数据中心可以避免网络配置的复杂性。在每个数据中心部署单独的 Prometheus Server，用于采集当前数据中心监控数据。并由一个中心的 Prometheus Server 负责聚合多个数据中心的监控数据。这一特性在 Prometheus 中称为联邦集群。

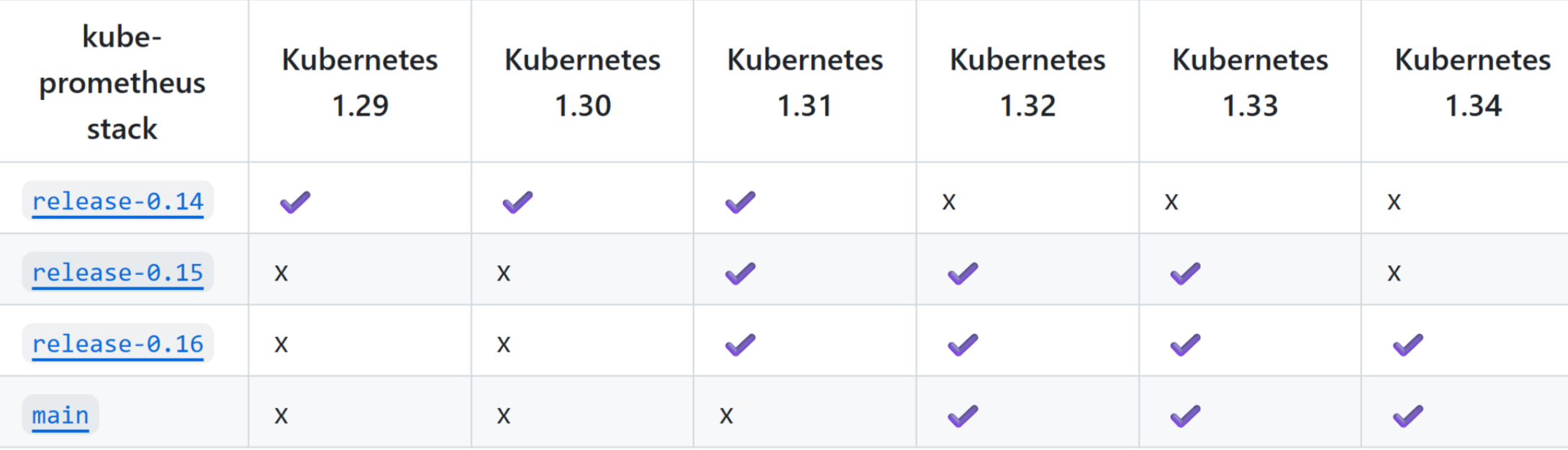

版本兼容如下图：

2.1部署Prometheus

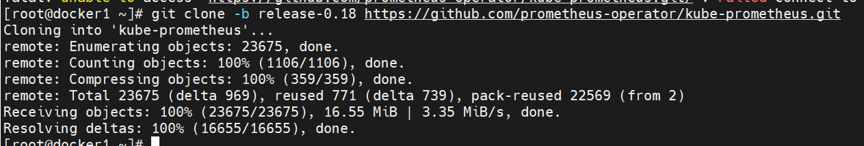

1.下载安装包

bash 复制代码

git clone -b release-0.18 https://github.com/prometheus-operator/kube-prometheus.git

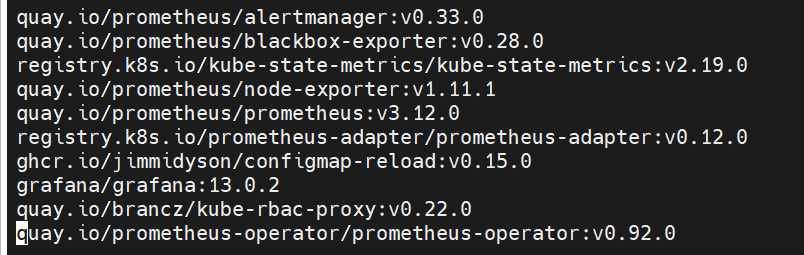

2.上传镜像文件，主要包含以下文件：

bash 复制代码

cat image.txt

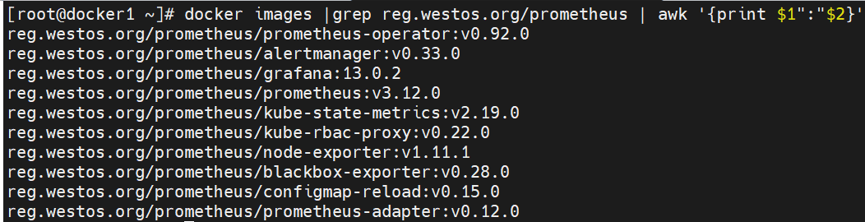

修改镜像文件名称，并上传到harbar仓库中

bash 复制代码

cat 'image.txt' | awk -F/ '{system(docker tag $0 reg.westos.org/prometheus/"$NF"')}'
docker iamges | grep reg.westos.org/prometheus/ | awk '{system(docker push "$1":"$2")}'

3.修改部署文件的镜像文件地址

3.1 告警文件

bash 复制代码

cd kube-prometheus/manifests

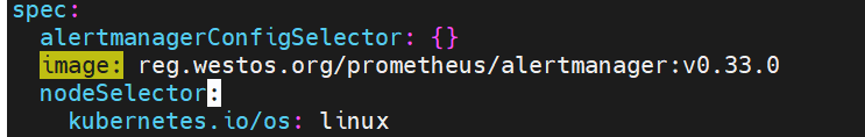

vim ./alertmanager-alertmanager.yaml

修改镜像文件地址：

bash 复制代码

reg.westos.org/prometheus/alertmanager:v0.33.0

3.2黑盒暴露文件

bash 复制代码

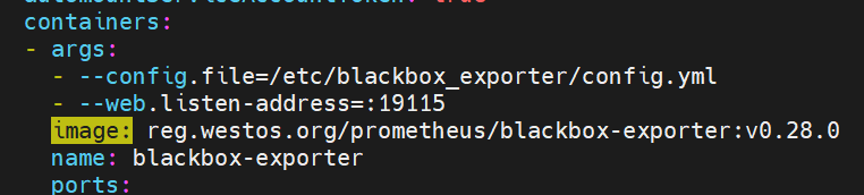

vim ./blackboxExporter-deployment.yaml

修改镜像文件地址:

bash 复制代码

reg.westos.org/prometheus/blackbox-exporter:v0.28.0

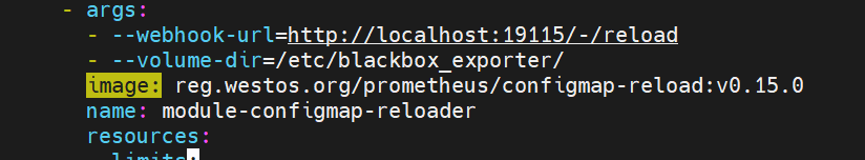

bash 复制代码

reg.westos.org/prometheus/configmap-reload:v0.15.0

bash 复制代码

reg.westos.org/prometheus/kube-rbac-proxy:v0.22.0

3.3可视化文件

bash 复制代码

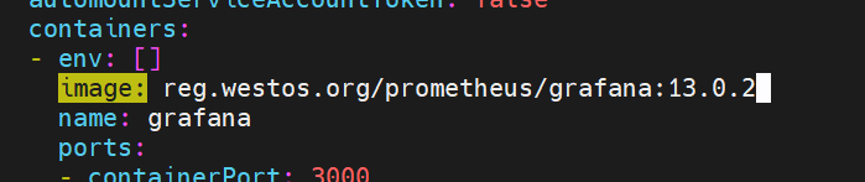

vim ./grafana-deployment.yaml

修改镜像：

bash 复制代码

reg.westos.org/prometheus/grafana:13.0.2

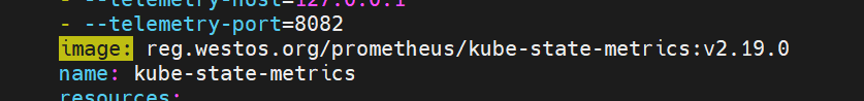

3.4修改指标文件

bash 复制代码

reg.westos.org/prometheus/kube-state-metrics:v2.19.0

修改镜像地址：

bash 复制代码

reg.westos.org/prometheus/kube-state-metrics:v2.19.0

bash 复制代码

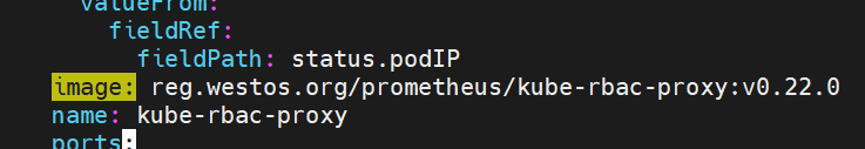

reg.westos.org/prometheus/kube-rbac-proxy:v0.22.0

bash 复制代码

reg.westos.org/prometheus/kube-rbac-proxy:v0.22.0

3.5修改节点暴露文件

bash 复制代码

vim ./nodeExporter-daemonset.yaml

修改镜像文件：

bash 复制代码

reg.westos.org/prometheus/node-exporter:v1.11.1

bash 复制代码

reg.westos.org/prometheus/kube-rbac-proxy:v0.22.0

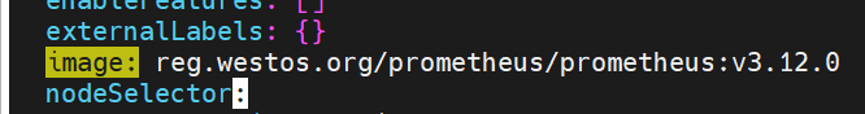

3.6修改prometheus文件

bash 复制代码

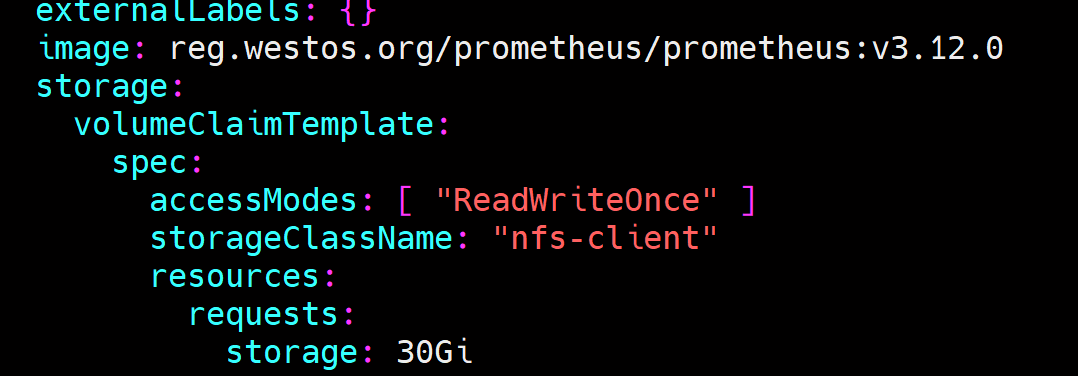

vim ./prometheus-prometheus.yaml

修改镜像文件地址：

bash 复制代码

reg.westos.org/prometheus/prometheus:v3.12.0

3.7修改适配器文件

bash 复制代码

vim ./prometheusAdapter-deployment.yaml

修改镜像文件：

bash 复制代码

reg.westos.org/prometheus/prometheus-adapter:v0.12.0

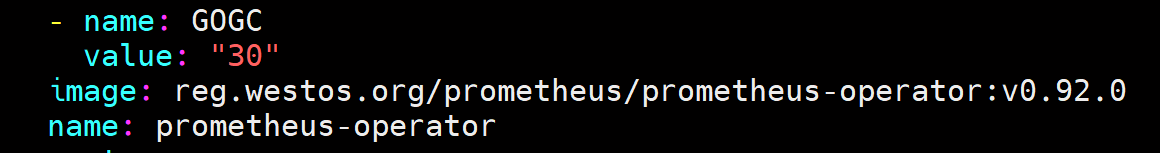

3.8修改控制器文件

bash 复制代码

vim ./prometheusOperator-deployment.yaml

修改镜像文件：

bash 复制代码

reg.westos.org/prometheus/prometheus-operator:v0.92.0

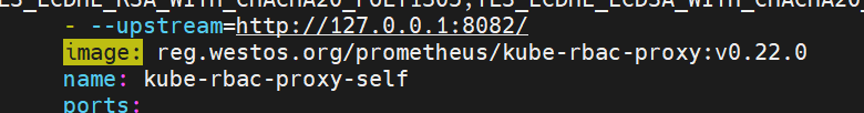

bash 复制代码

reg.westos.org/prometheus/kube-rbac-proxy:v0.22.0

4.部署Prometheus

4.1部署metrics

bash 复制代码

vim yml/metrics/components.yaml

添加以下内容：

bash 复制代码

kind: ServiceAccount
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server
  namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  labels:
    k8s-app: metrics-server
    rbac.authorization.k8s.io/aggregate-to-admin: "true"
    rbac.authorization.k8s.io/aggregate-to-edit: "true"
    rbac.authorization.k8s.io/aggregate-to-view: "true"
  name: system:aggregated-metrics-reader
rules:
- apiGroups:
  - metrics.k8s.io
  resources:
  - pods
  - nodes
  verbs:
  - get
  - list
  - watch
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  labels:
    k8s-app: metrics-server
  name: system:metrics-server
rules:
- apiGroups:
  - ""
  resources:
  - nodes/metrics
  verbs:
  - get
- apiGroups:
  - ""
  resources:
  - pods
  - nodes
  verbs:
  - get
  - list
  - watch
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server-auth-reader
  namespace: kube-system
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: Role
  name: extension-apiserver-authentication-reader
subjects:
- kind: ServiceAccount
  name: metrics-server
  namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server:system:auth-delegator
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:auth-delegator
subjects:
- kind: ServiceAccount
  name: metrics-server
  namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  labels:
    k8s-app: metrics-server
  name: system:metrics-server
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:metrics-server
subjects:
- kind: ServiceAccount
  name: metrics-server
  namespace: kube-system
---
apiVersion: v1
kind: Service
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server
  namespace: kube-system
spec:
  ports:
  - appProtocol: https
    name: https
    port: 443
    protocol: TCP
    targetPort: https
  selector:
    k8s-app: metrics-server
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server
  namespace: kube-system
spec:
  selector:
    matchLabels:
      k8s-app: metrics-server
  strategy:
    rollingUpdate:
      maxUnavailable: 0
  template:
    metadata:
      labels:
        k8s-app: metrics-server
    spec:
      containers:
      - args:
        - --cert-dir=/tmp
        - --secure-port=10250
        - --kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname
        - --kubelet-use-node-status-port
        - --metric-resolution=15s
        - --kubelet-insecure-tls
        image: reg.westos.org/metrics-server/metrics-server:v0.9.0
        imagePullPolicy: IfNotPresent
        livenessProbe:
          failureThreshold: 3
          httpGet:
            path: /livez
            port: https
            scheme: HTTPS
          periodSeconds: 10
        name: metrics-server
        ports:
        - containerPort: 10250
          name: https
          protocol: TCP
        readinessProbe:
          failureThreshold: 3
          httpGet:
            path: /readyz
            port: https
            scheme: HTTPS
          initialDelaySeconds: 20
          periodSeconds: 10
        resources:
          requests:
            cpu: 100m
            memory: 200Mi
        securityContext:
          allowPrivilegeEscalation: false
          capabilities:
            drop:
            - ALL
          readOnlyRootFilesystem: true
          runAsNonRoot: true
          runAsUser: 1000
          seccompProfile:
            type: RuntimeDefault
        volumeMounts:
        - mountPath: /tmp
          name: tmp-dir
      nodeSelector:
        kubernetes.io/os: linux
      priorityClassName: system-cluster-critical
      serviceAccountName: metrics-server
      volumes:
      - emptyDir: {}
        name: tmp-dir
---
apiVersion: apiregistration.k8s.io/v1
kind: APIService
metadata:
  labels:
    k8s-app: metrics-server
  name: v1beta1.metrics.k8s.io
spec:
  group: metrics.k8s.io
  groupPriorityMinimum: 100
  insecureSkipTLSVerify: true
  service:
    name: metrics-server
    namespace: kube-system
  version: v1beta1
  versionPriority: 100

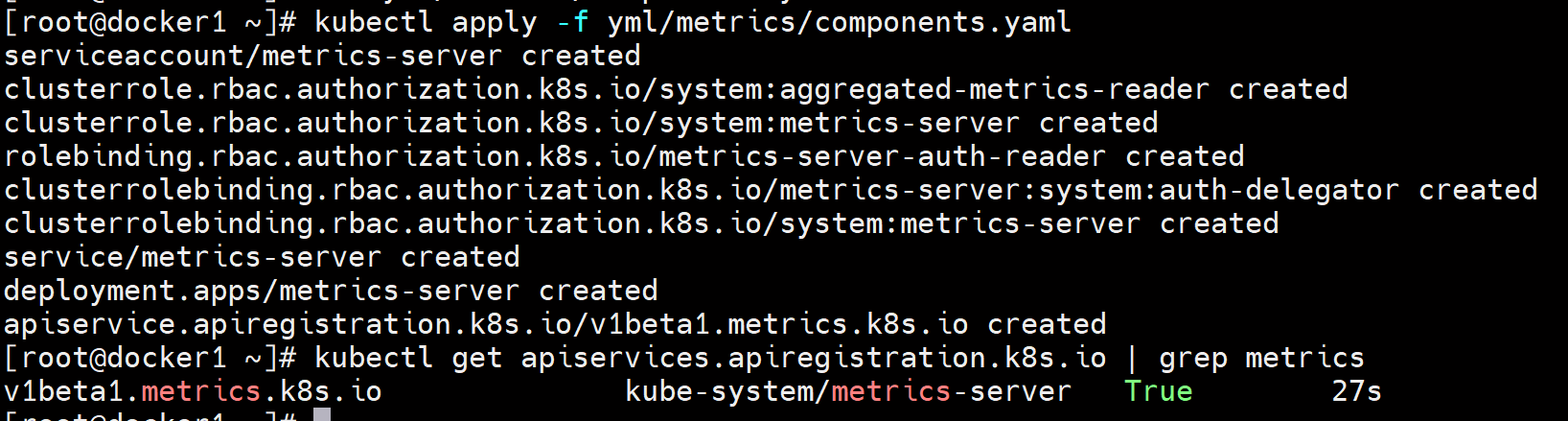

运行 yaml文件

bash 复制代码

kubectl apply -f yml/metrics/components.yaml
kubectl get apiservices.apiregistration.k8s.io | grep metrics

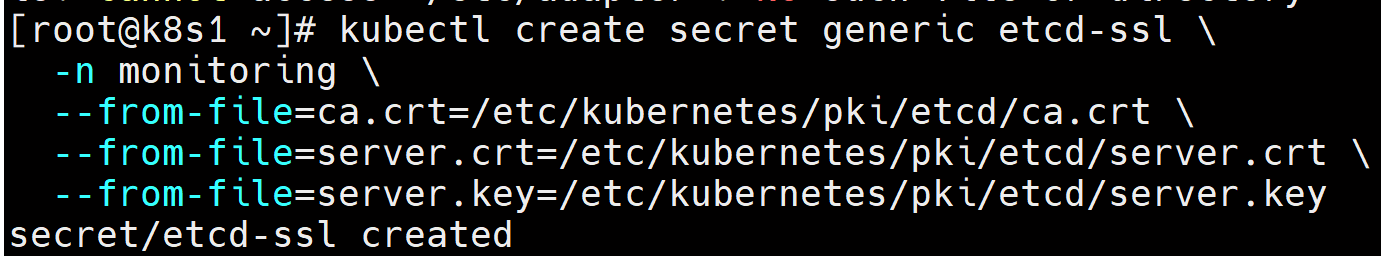

4.2 配置secret

bash 复制代码

kubectl create secret generic etcd-ssl \
  -n monitoring \
  --from-file=ca.crt=/etc/kubernetes/pki/etcd/ca.crt \
  --from-file=server.crt=/etc/kubernetes/pki/etcd/server.crt \
  --from-file=server.key=/etc/kubernetes/pki/etcd/server.key

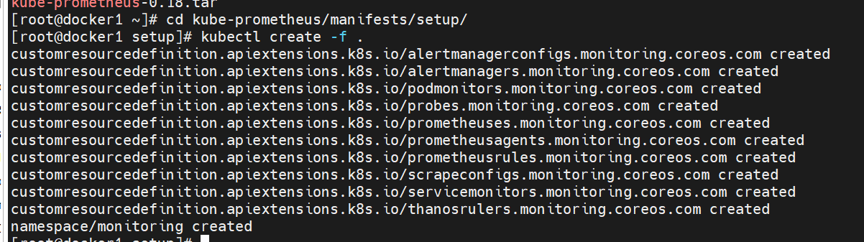

4.3部署Prometheus

bash 复制代码

cd setup/
kubectl create -f .

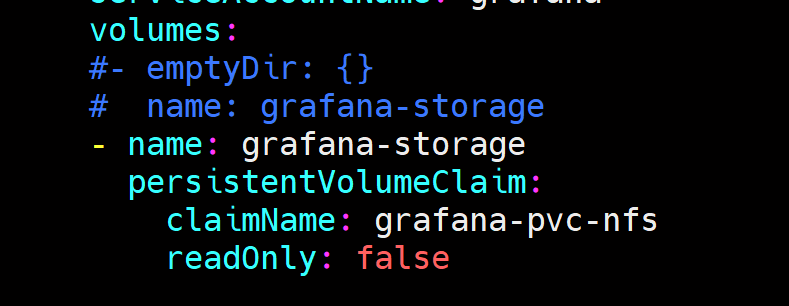

2.2部署Granfan持久化

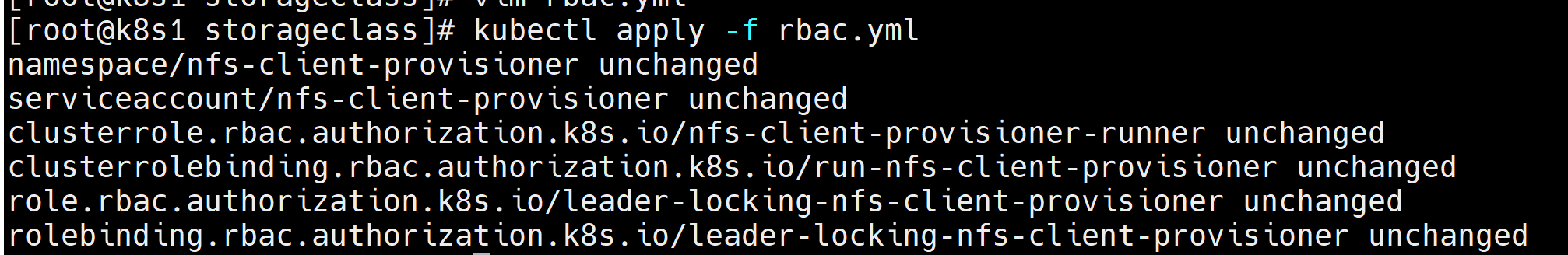

1.创建rbac

bash 复制代码

kubectl create namespce nfs-client-provisioner    #创建命名空间
vim rbac.yml

添加以下内容：

bash 复制代码

apiVersion: v1
kind: Namespace
metadata:
  name: nfs-client-provisioner
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: nfs-client-provisioner
  namespace: nfs-client-provisioner
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: nfs-client-provisioner-runner
rules:
  - apiGroups: [""]
    resources: ["nodes"]
    verbs: ["get", "list", "watch"]
  - apiGroups: [""]
    resources: ["persistentvolumes"]
    verbs: ["get", "list", "watch", "create", "delete"]
  - apiGroups: [""]
    resources: ["persistentvolumeclaims"]
    verbs: ["get", "list", "watch", "update"]
  - apiGroups: ["storage.k8s.io"]
    resources: ["storageclasses"]
    verbs: ["get", "list", "watch"]
  - apiGroups: [""]
    resources: ["events"]
    verbs: ["create", "update", "patch"]
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: run-nfs-client-provisioner
subjects:
  - kind: ServiceAccount
    name: nfs-client-provisioner
    namespace: nfs-client-provisioner
roleRef:
  kind: ClusterRole
  name: nfs-client-provisioner-runner
  apiGroup: rbac.authorization.k8s.io
---
kind: Role
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: leader-locking-nfs-client-provisioner
  namespace: nfs-client-provisioner
rules:
  - apiGroups: [""]
    resources: ["endpoints"]
    verbs: ["get", "list", "watch", "create", "update", "patch"]
---
kind: RoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: leader-locking-nfs-client-provisioner
  namespace: nfs-client-provisioner
subjects:
  - kind: ServiceAccount
    name: nfs-client-provisioner
    namespace: nfs-client-provisioner
roleRef:
  kind: Role
  name: leader-locking-nfs-client-provisioner
  apiGroup: rbac.authorization.k8s.io

运行rbac

bash 复制代码

kubectl apply -f rbac.yml

2.创建StorageClass

bash 复制代码

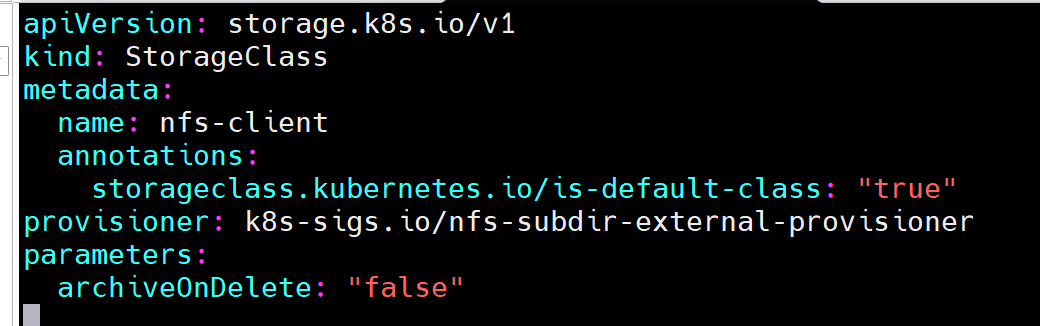

vim class.yml

添加以下内容：

bash 复制代码

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: nfs-client
  annotations:
    storageclass.kubernetes.io/is-default-class: "true"
provisioner: k8s-sigs.io/nfs-subdir-external-provisioner    #使用插件动态创建Pv
parameters:
  archiveOnDelete: "false"

运行yaml：

bash 复制代码

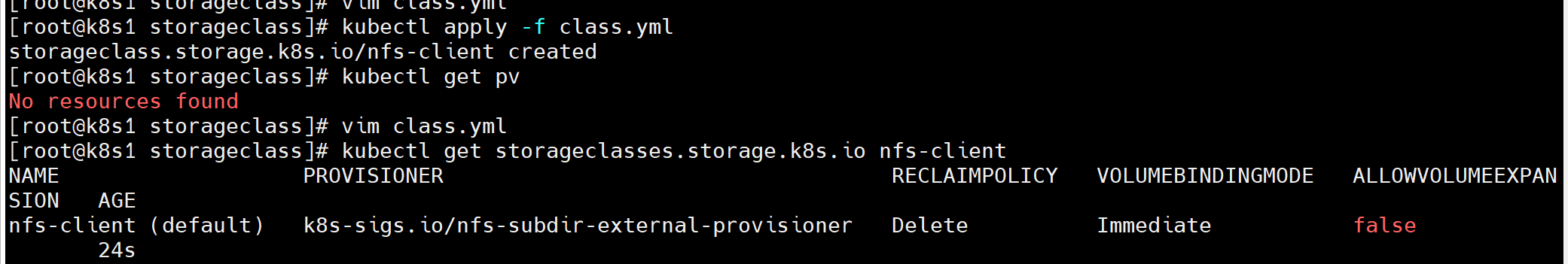

kubectl apply -f class.yml
kubectl get storageclasses.storage.k8s.io nfs-client

2.创建共享目录

2.1集群所有机子都安装nfs服务

主机安装nfs

说明：将共享的目录放在这里

bash 复制代码

yum install -y nfs
systemctl enable --now nfs
systemctl status nfs

k8s集群安装nfs-utils

bash 复制代码

yum install -y nfs-utils
systemctl enable --now nfs-utils
systemctl status nfs-utils

2.2创建共享目录

bash 复制代码

mkdir -r /mnt/nfs/k8s    #创建挂载目录
chmod 777 /mnt/nfs/k8s
vim /etc/exports

添加以下内容：

bash 复制代码

/mnt/nfs        *(rw,sync,no_root_squash)

2.3部署pv

bash 复制代码

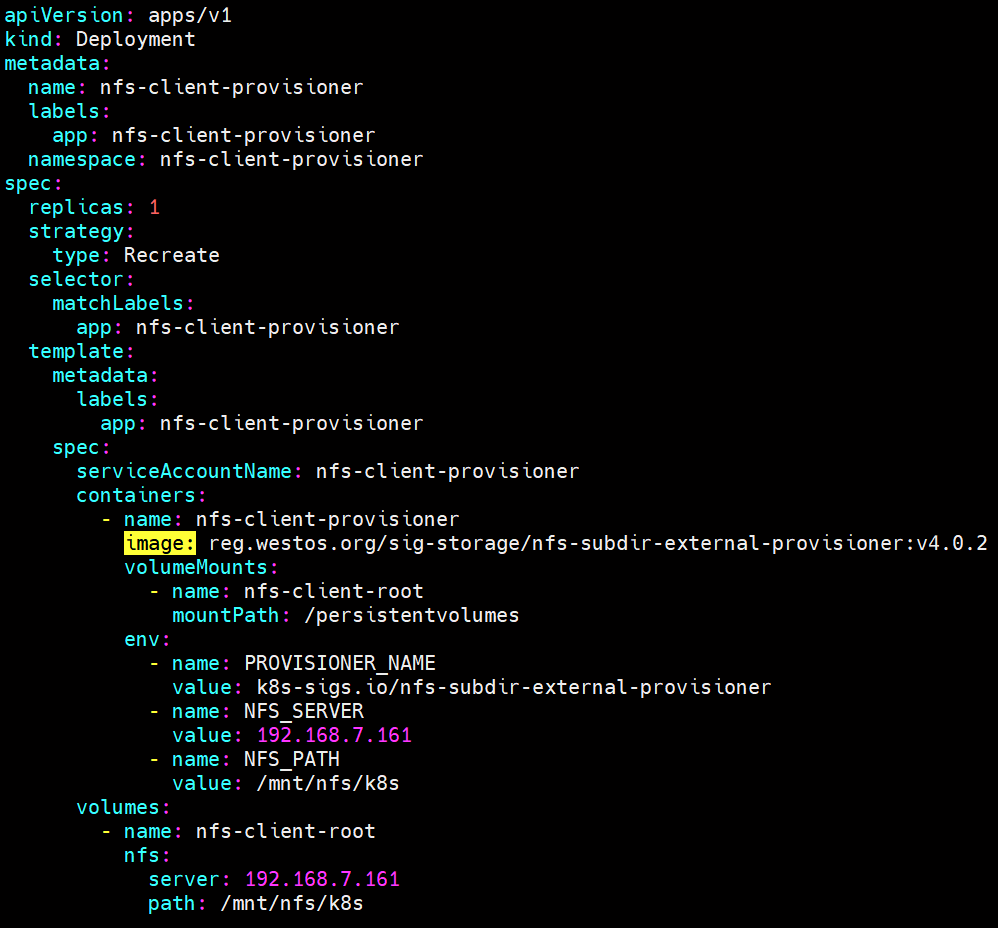

vim deployment.yml

添加以下内容：

bash 复制代码

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nfs-client-provisioner
  labels:
    app: nfs-client-provisioner
  namespace: nfs-client-provisioner
spec:
  replicas: 1
  strategy:
    type: Recreate
  selector:
    matchLabels:
      app: nfs-client-provisioner
  template:
    metadata:
      labels:
        app: nfs-client-provisioner
    spec:
      serviceAccountName: nfs-client-provisioner
      containers:
        - name: nfs-client-provisioner
          image: reg.westos.org/sig-storage/nfs-subdir-external-provisioner:v4.0.2
          volumeMounts:
            - name: nfs-client-root
              mountPath: /persistentvolumes
          env:
            - name: PROVISIONER_NAME
              value: k8s-sigs.io/nfs-subdir-external-provisioner
            - name: NFS_SERVER
              value: 192.168.7.161    #挂载点
            - name: NFS_PATH
              value: /mnt/nfs/k8s
      volumes:
        - name: nfs-client-root
          nfs:
            server: 192.168.7.161
            path: /mnt/nfs/k8s

运行yaml文件

bash 复制代码

kubectl apply -f deployment.yml

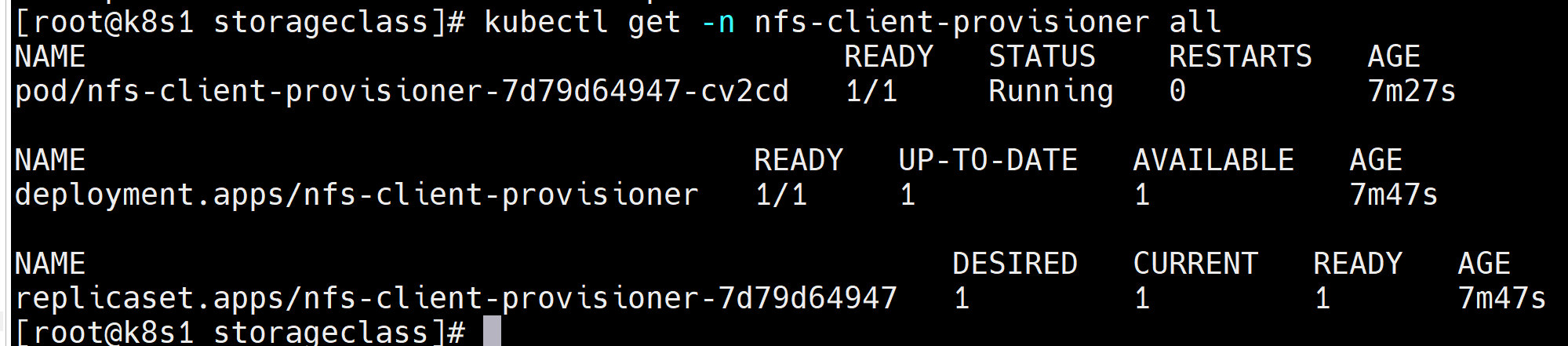

kubectl get -n nfs-client-provisioner all

3.创建pvc

bash 复制代码

vim grafana-pvc.yaml

添加以下内容：

bash 复制代码

---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: grafana-pvc-nfs
  namespace: monitoring
spec:
  accessModes:
    - ReadWriteMany    #供多节点读写
  resources:
    requests:
      storage: "10Gi"
  storageClassName: nfs-client    #存储的StorageClass

4.修改可视化配置文件

bash 复制代码

cd kube-prometheus/manifests/
vim ./grafana-deployment.yaml

修改以下内容：

bash 复制代码

volumes:
      #- emptyDir: {}    #注释临时目录，改用pvc持久化存储
      #  name: grafana-storage
      - name: grafana-storage
        persistentVolumeClaim:
          claimName: grafana-pvc-nfs
          readOnly: false

运行yaml文件

bash 复制代码

kubectl apply -f grafana-deployment.yaml

2.3部署prometheus数据持久化

bash 复制代码

vim prometheus-prometheus.yaml

添加以下内容：

bash 复制代码

 storage:
    volumeClaimTemplate:
      spec:
        accessModes: [ "ReadWriteOnce" ]
        storageClassName: "nfs-client"
        resources:
          requests:
            storage: 30Gi

运行yaml文件

bash 复制代码

kubectl apply -f prometheus-prometheus.yaml

2.4配置数据保留策略

配置数据保留策略，数据保留七天，默认是24小时。

1.编辑yaml文件

bash 复制代码

vim prometheus-prometheus.yaml

添加以下内容：

bash 复制代码

retention: 7d

2.运行yaml文件

bash 复制代码

kubectl apply -f prometheus-prometheus.yaml
 kubectl exec -n monitoring prometheus-k8s-0 -c prometheus -- \
>   wget -qO- 'http://localhost:9090/api/v1/status/runtimeinfo' 2>/dev/null

2.5暴露Grafana服务

说明：暴露外部接口，访问web页面

bash 复制代码

kubectl edit svc -n monitoring grafana

修改以下内容：

bash 复制代码

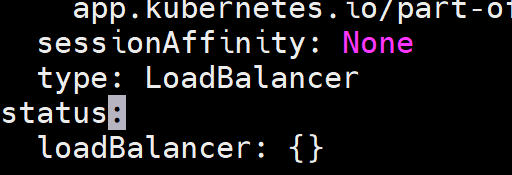

type: LoadBalancer

bash 复制代码

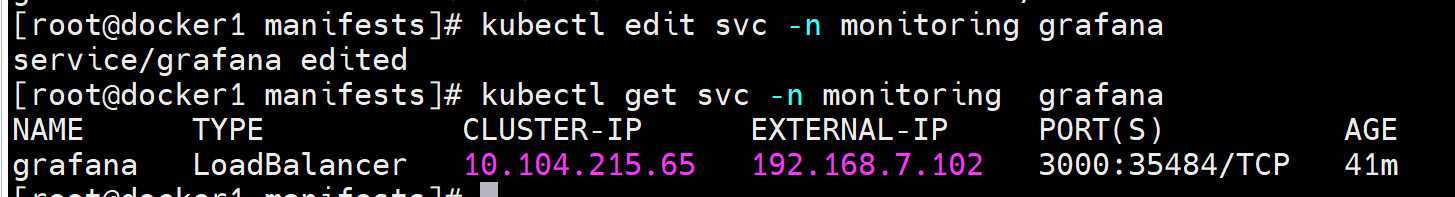

kubectl get svc -n monitoring  grafana

删除网络策略：

说明：他会阻止我们用外部接口访问服务

bash 复制代码

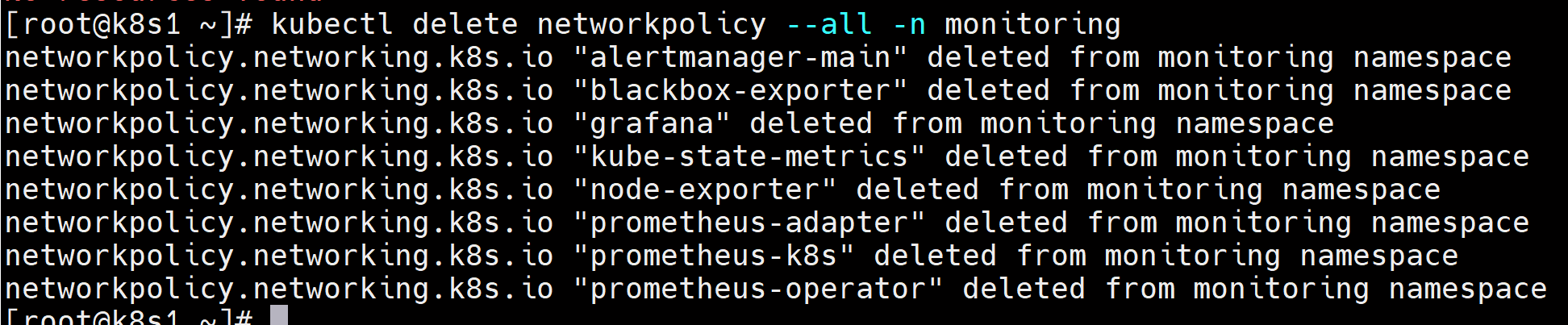

kubectl -n monitoring delete networkpolicies --all -n monitoring

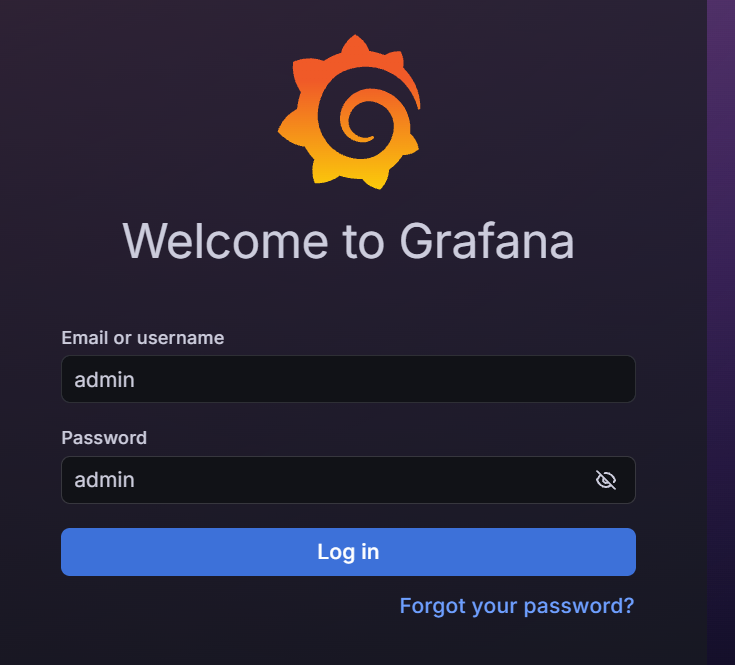

访问web页面

bash 复制代码

192.168.7.102:3000

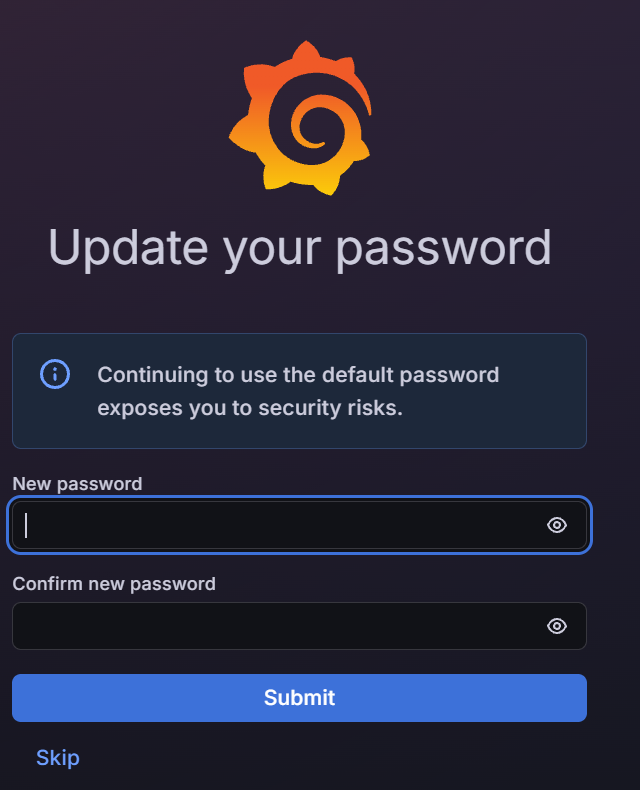

首次登录：

修改密码，或者跳过

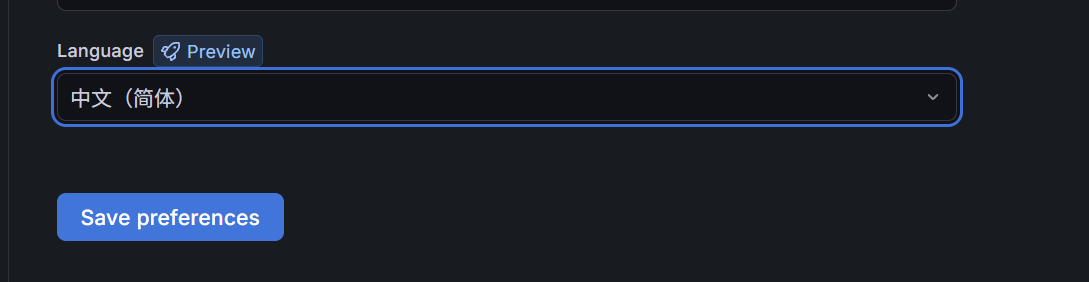

修改中文设置：

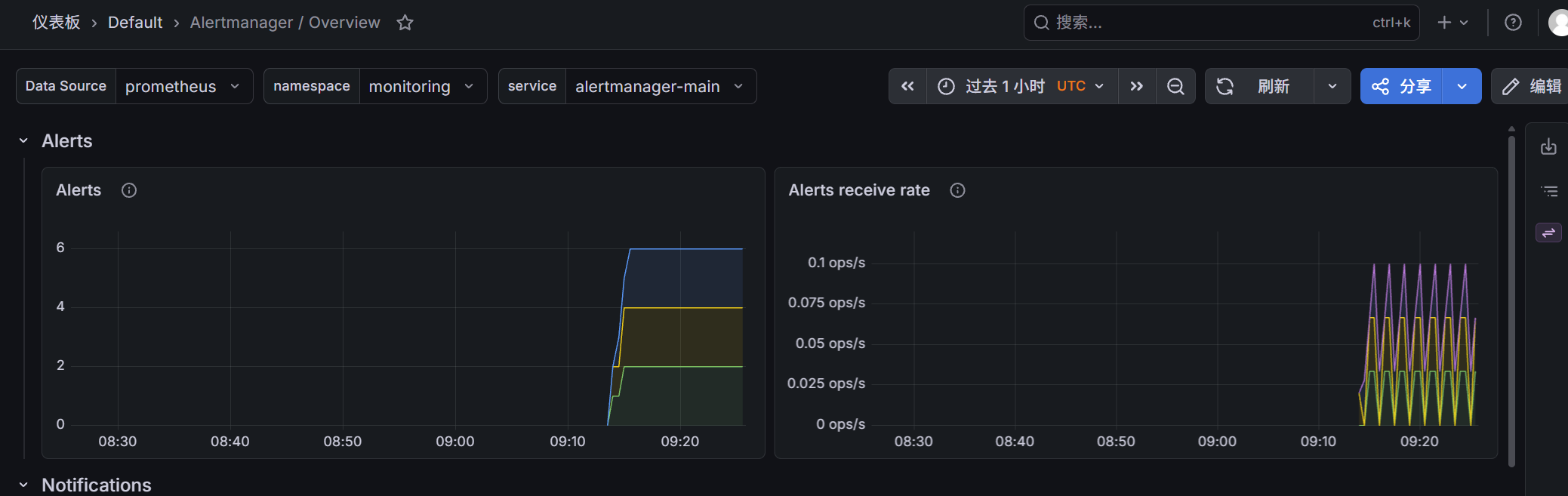

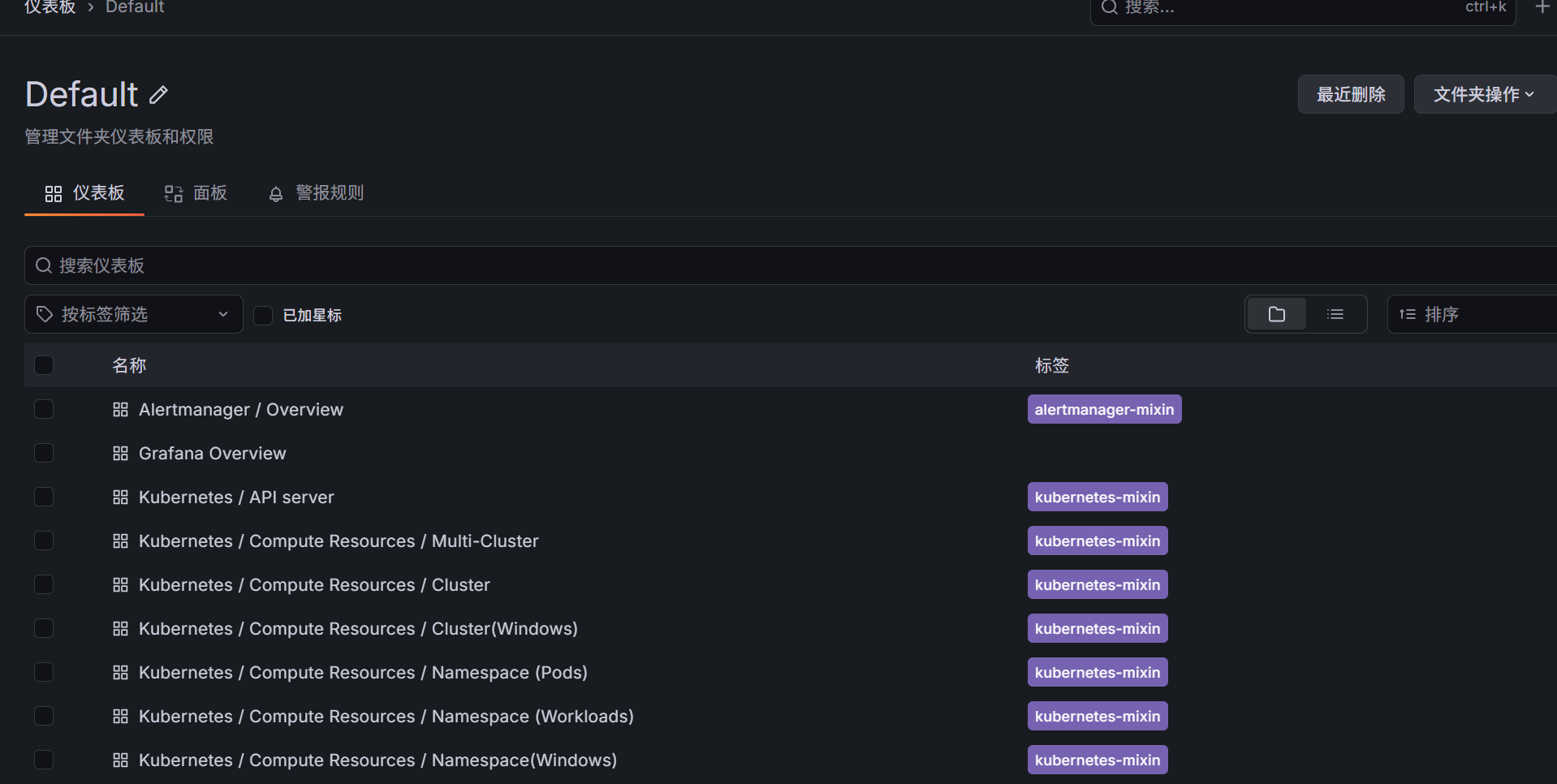

查看k8s集群面板：默认会给我们一些指标监控。

2.6暴露Prometheus查询页面

bash 复制代码

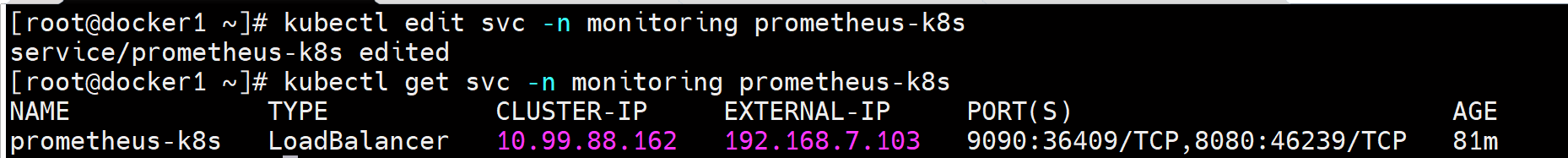

kubectl edit svc -n monitoring prometheus-k8s
kubectl get svc -n monitoring prometheus-k8s

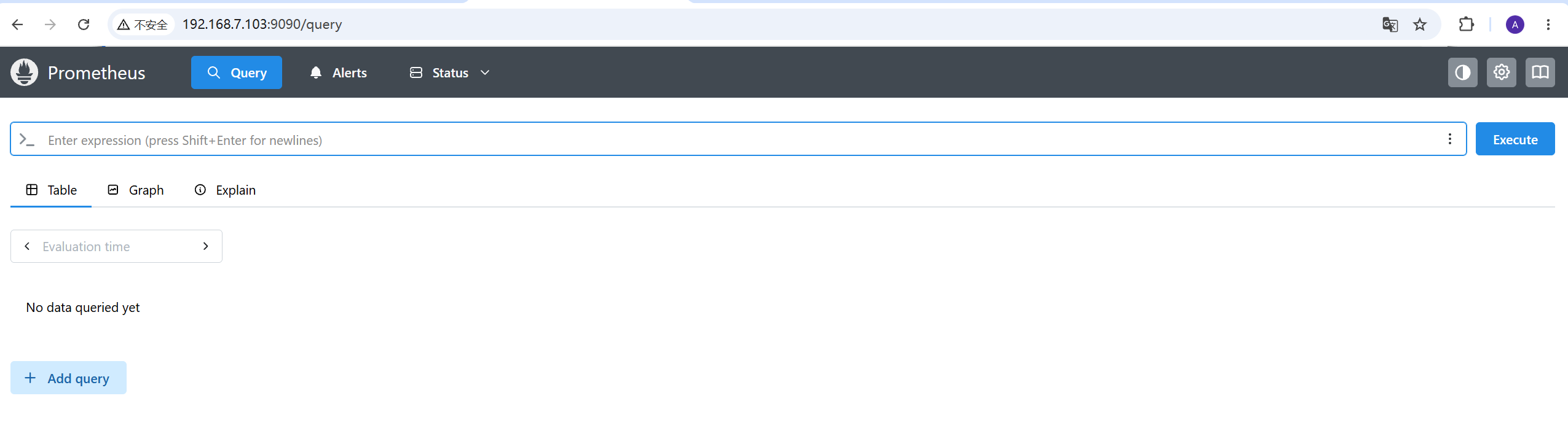

访问web页面

bash 复制代码

192.168.7.103:9090

2.6统一使用Ingress暴露Service

使用外部域名访问各个web页面

1.编写yaml文件

bash 复制代码

vim prometheus-Ingress.yml    #部署Ingress,统一暴露服务

添加以下内容：

bash 复制代码

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: prometheus-ingress
spec:
  ingressClassName: nginx
  rules:
  - host: prometheus.example.com
    http:
      paths:
      - backend:
          service:
            name: prometheus-k8s
            port:
              number: 9090
        path: /
        pathType: ImplementationSpecific

---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: nginx-ingress
spec:
  ingressClassName: nginx
  rules:
  - host: grafana.example.com
    http:
      paths:
      - backend:
          service:
            name: grafana
            port:
              number: 3000
        path: /
        pathType: ImplementationSpecific

---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: alertmanager-ingress
spec:
  ingressClassName: nginx
  rules:
  - host: alertmanager.example.com
    http:
      paths:
      - backend:
          service:
            name: alertmanager-main
            port:
              number: 9093
        path: /
        pathType: ImplementationSpecific

2.运行yaml文件

bash 复制代码

kubectl apply -f prometheus-Ingress.yml  -n monitoring

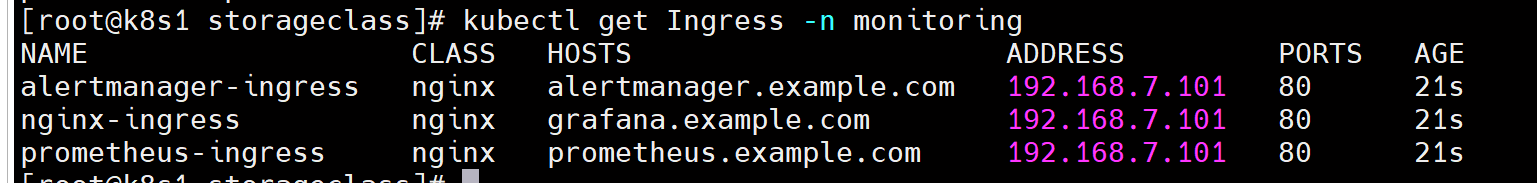

kubectl get ingress -n monitoring

3.配置hosts文件

windows中进入

bash 复制代码

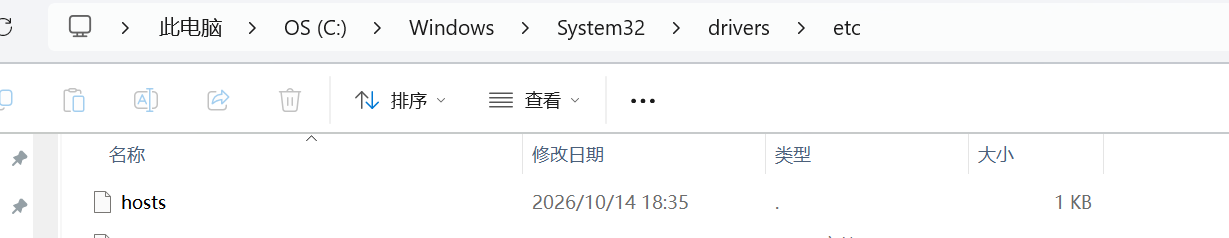

C:\Windows\System32\drivers\etc

编辑hosts文件

添加域名解析

bash 复制代码

192.168.7.101	grafana.example.com prometheus.example.com alertmanager.example.com

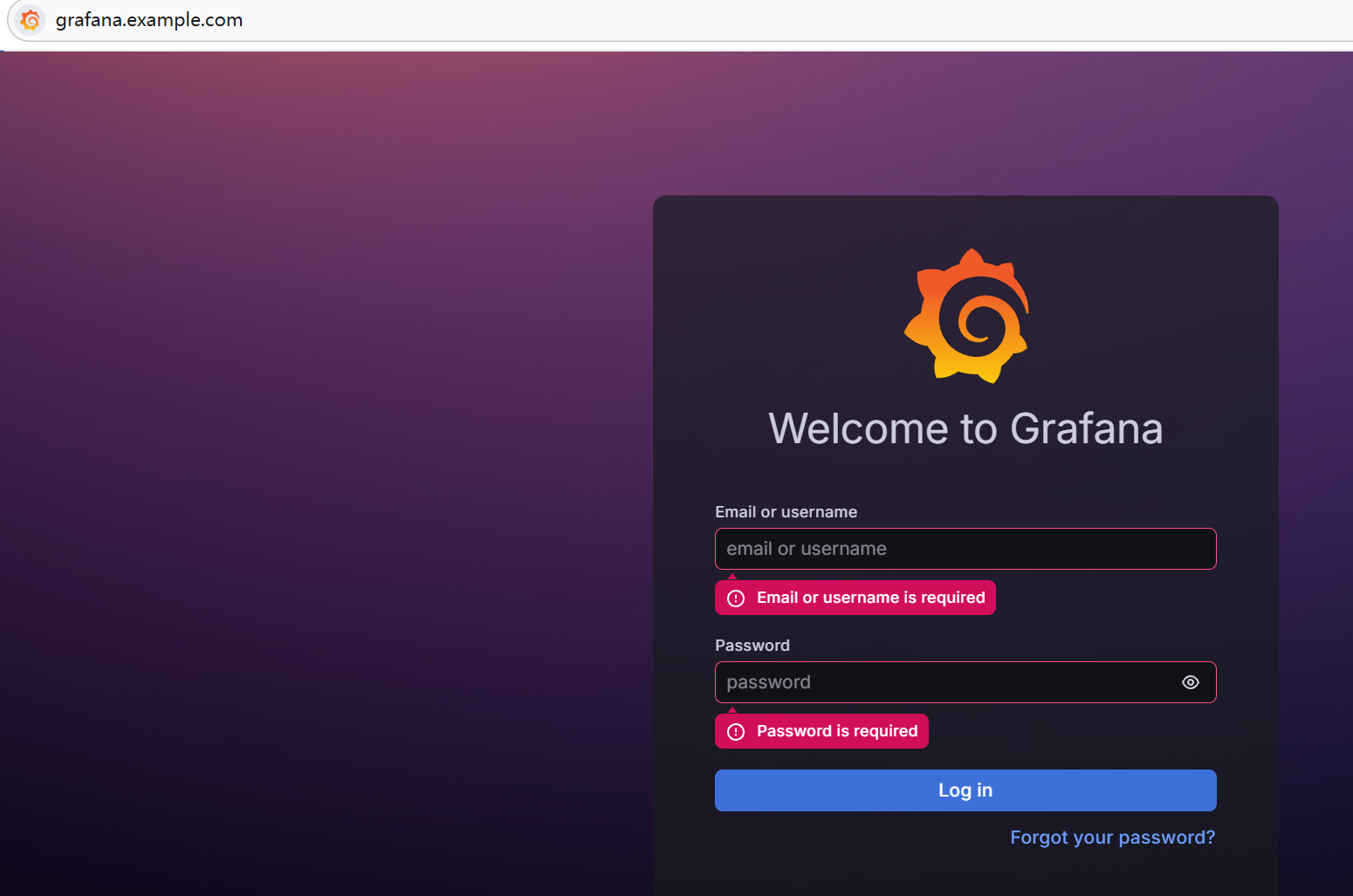

访问Grafana

bash 复制代码

grafana.example.com

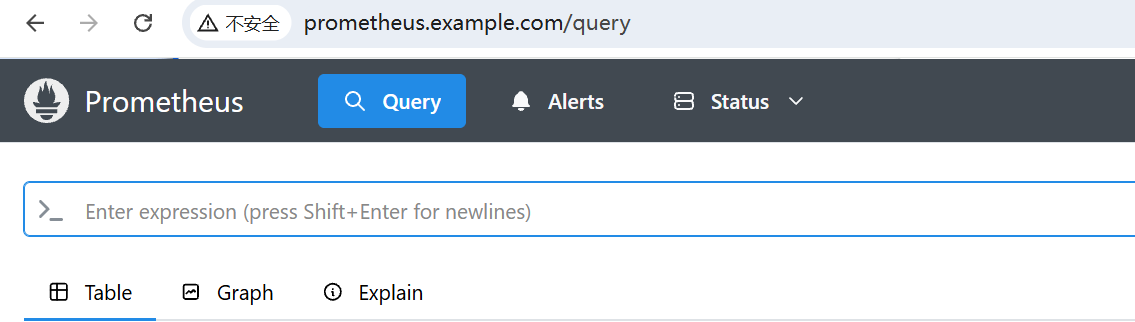

访问Prometheus查询页面

bash 复制代码

prometheus.example.com

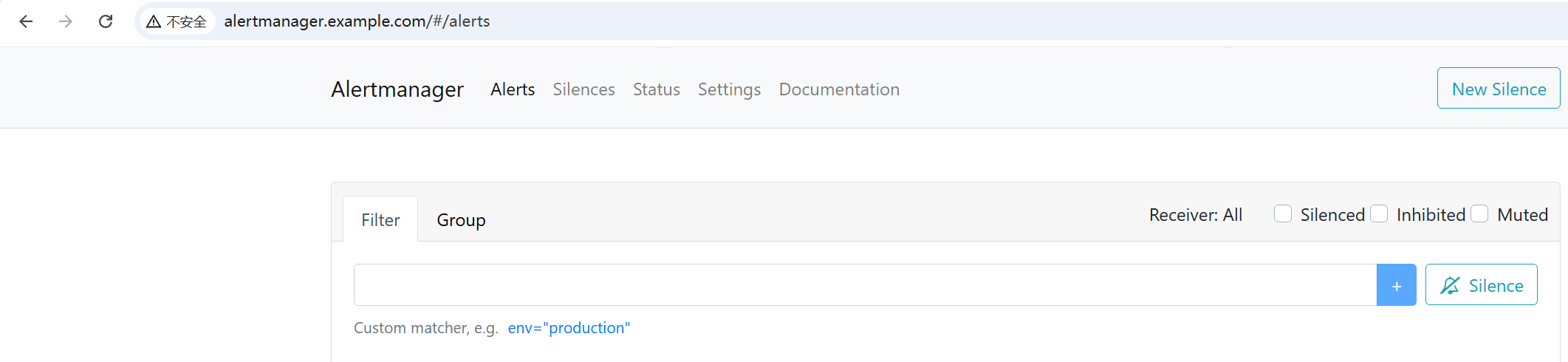

访问告警页面

bash 复制代码

alertmanager.example.com
