LangGraph4j之七：子图与组合
前面把图模型、状态通道、运行引擎、持久化、消息状态都拆过了，这一篇讲怎么把图「组合」起来：一张大图里嵌入另一张小图，也就是子图。它看上去是个编排技巧，但源码层面它和前面讲的节点、状态是同一套东西，只是把「节点」从一段函数换成了「另一张图」。读懂这一篇，你就明白为什么复用一段流程不用复制粘贴，以及父子图之间状态到底隔不隔离。
一句话先说结论
StateGraph.addSubgraph 把一整张子图当成一个节点挂进父图，子图和父图共享同一个 State 类型，所以子图节点写的状态会直接合并回父图的总状态上。它不是拷贝，而是同状态类型的一次组合复用。
概念澄清一：子图怎么嵌进父图
之二的时侯我们讲，节点可以是 AsyncNodeAction（一段异步函数），也可以是 CompiledGraph（一张已经编译好的图），还可以是 StateGraph（一张还没编译的图）。addSubgraph 用的就是后两种：它把整张子图当成父图里的一个节点。
我用 javap 核对过 StateGraph 的方法表，addSubgraph 有两个重载，分别接受 StateGraph<State> 和 CompiledGraph<State>，和 addNode 的重载是一一对应的。也就是说，在父图眼里，「子图」和「普通节点」是平起平坐的，都是一个可以被边连来连去的点。

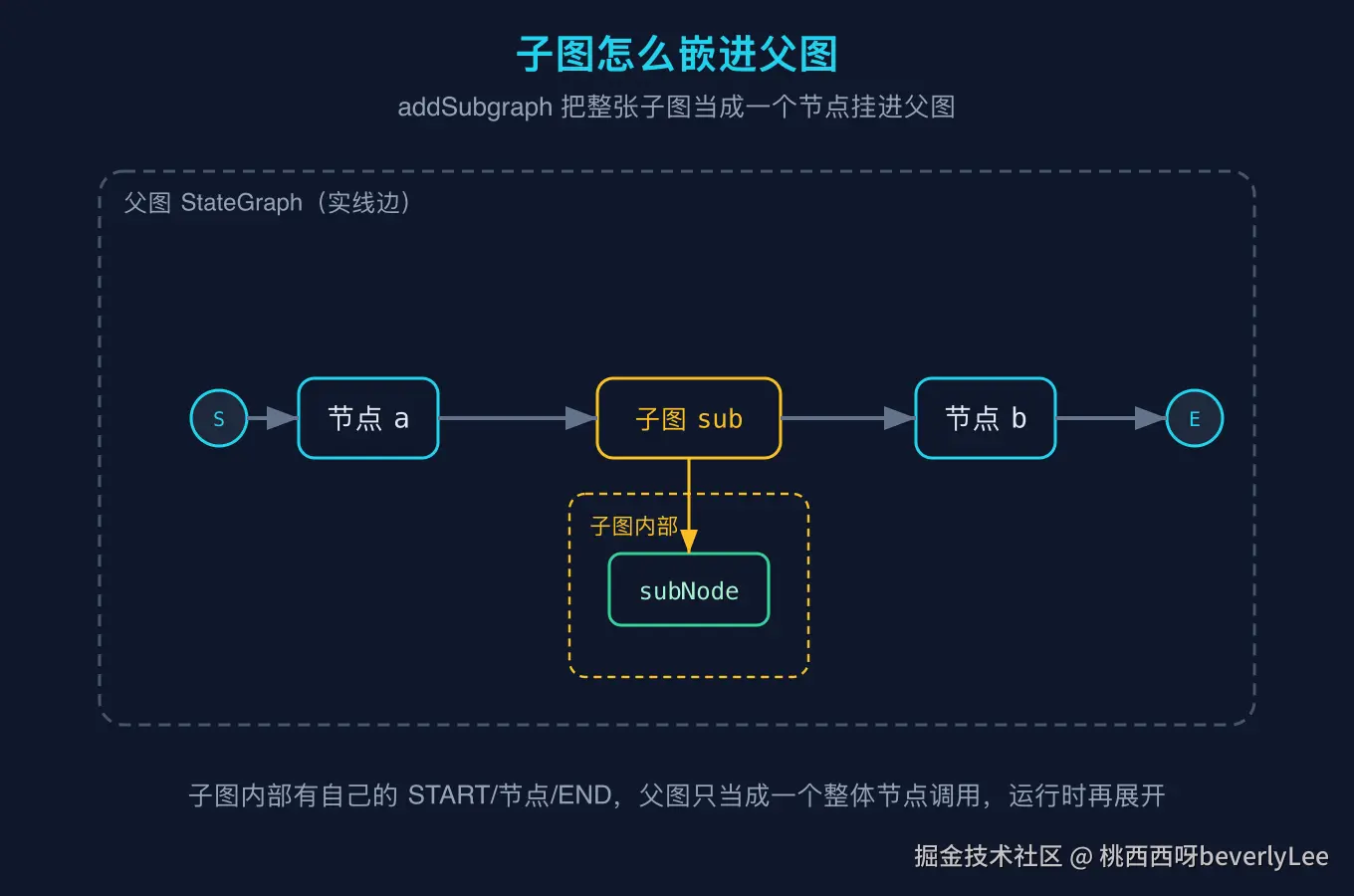

图里父图有 a、子图 sub、b 三个节点串成一串。但子图 sub 这个节点不是一段函数，它内部还有自己的 START、subNode、END。父图编译时，sub 会被当成一个整体节点连进边里；真正运行到 sub 时，引擎才把子图展开，从它的 START 走到 END，再把结果交还给父图继续走 b。所以子图是一种「延迟展开」的节点：画的时候是扁的，跑的时候才摊开。
这里有个容易混淆的点：子图内部节点的名字，在父图命名空间里会被加前缀。源码里 SubGraphNode.PREFIX_FORMAT 是 "%s-%s"，我实跑确认过，子图内部的 subNode 在父图里实际叫 sub-subNode。加前缀是为了防止子图内部的节点名和父图其它节点撞名。你平时写的时候不用手动加，引擎会自动处理，但调试日志里看到 sub-subNode 这种名字别以为是自己写错了。
概念澄清二：状态怎么跨图传递
这是子图最该讲清楚的地方：父子图之间状态隔不隔离？答案是不隔离，因为它们共享同一个 State 类型。

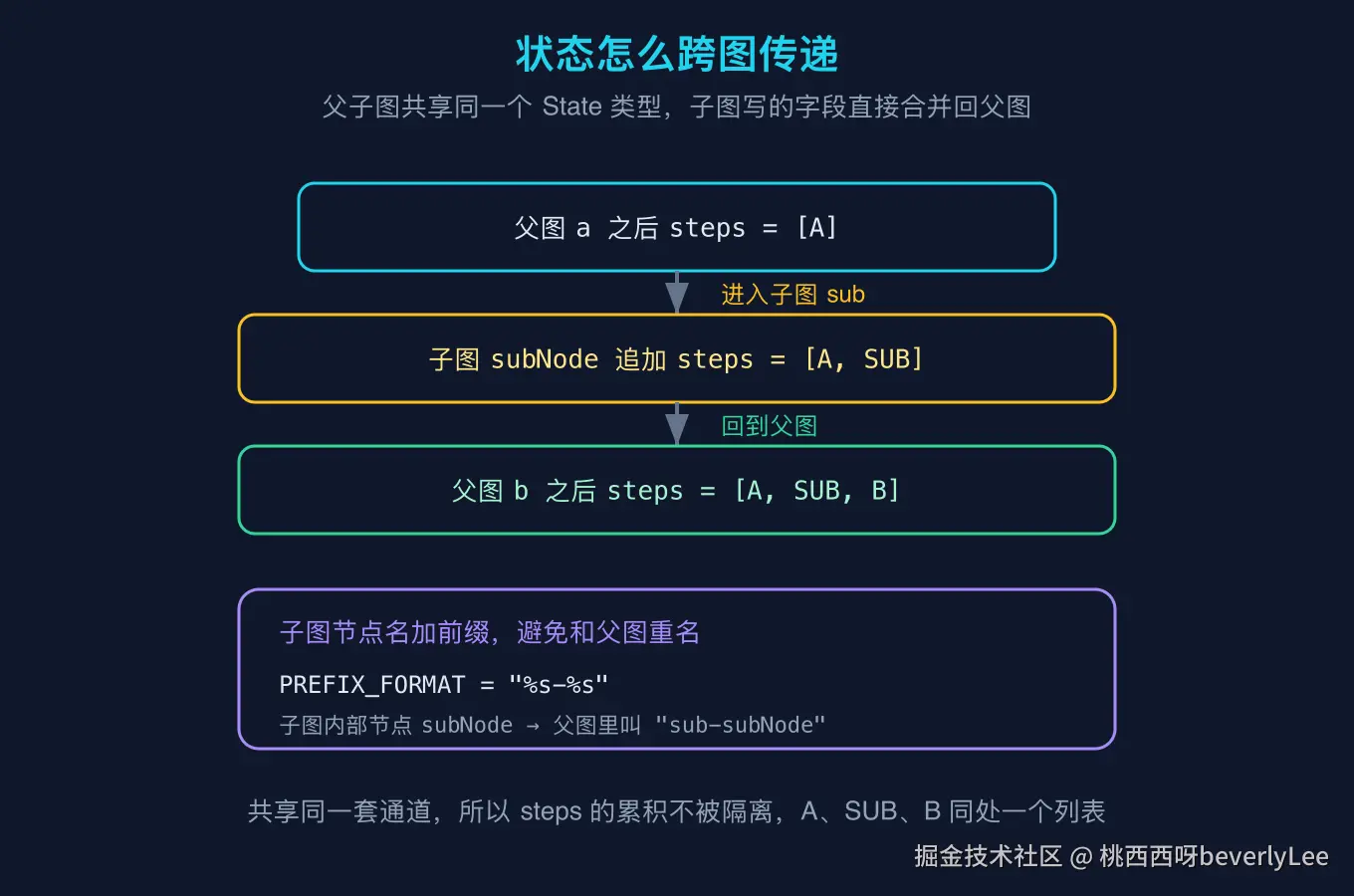

我写了 Demo7 来验证。父图和子图用的是同一套 schema（steps 走追加通道、count 走覆盖通道），父图是 a 到 sub 到 b，子图内部只有 subNode 往 steps 里追加一条 "SUB"。跑完之后，steps 是 [A, SUB, B]，count 是 1。
关键事实在这里：子图不是运行在「自己的独立状态副本」上，而是直接接着父图当前的状态往下走。a 写完 steps=A，进入子图，subNode 在 A 的基础上追加得到 A, SUB，回到父图，b 再追加得到 A, SUB, B。整个过程 steps 是同一个列表在不同节点间被同一个 appender 通道持续累加，没有「父图一份、子图一份、最后再 merge」这种拷贝开销。
这也解释了为什么子图要求父图和子图是同一个 State 类型（addSubgraph 的泛型参数 State 必须一致）。如果类型不同，通道 schema 对不上，状态就接不回去了。所以子图不是任意两张图的拼接，而是「同状态类型的两张图的嵌套」。
count 用 base 覆盖通道，每个节点都写 1，最终结果还是 1，这也符合之三讲的覆盖语义：不管在哪个图里写，通道归约函数说了算。
概念澄清三：相关的几个接口

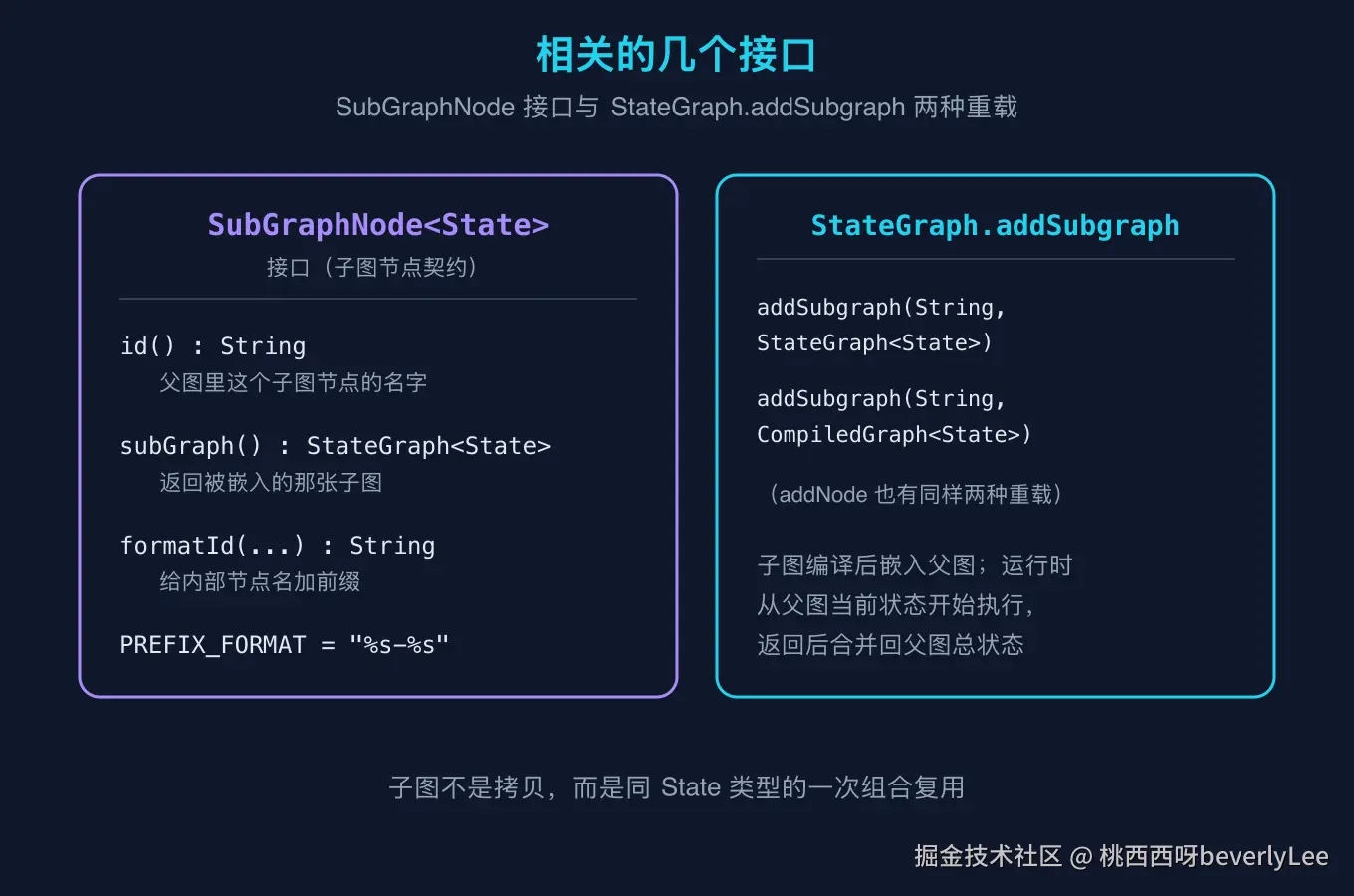

把接口摊开看一遍，组合能力就清楚了。SubGraphNode 是个接口，定义在 org.bsc.langgraph4j 包，源码确认它有三个关键成员：id() 返回父图里这个子图节点的名字，subGraph() 返回被嵌入的那张子图，formatId(...) 负责给内部节点名加前缀，还有常量 PREFIX_FORMAT = "%s-%s"。
StateGraph.addSubgraph 的两个重载前面说了，分别对应「传未编译的子图」和「传已编译的子图」。注意 addNode 也有完全一样的两种重载，所以你会发现：在 LangGraph4j 里，「把一个图当节点」和「把一个函数当节点」在 API 形态上是对称的。这种对称不是巧合，它反映出框架的一个核心设计判断：图和节点是同一层级的概念，图可以嵌套图。
运行时层面，子图编译后就被内联进父图的邻接结构，父图 invoke 时子图从父图的当前状态开始执行，子图跑完返回的状态直接合并回父图的总状态。你不用在父图里写任何「把状态传进子图、再把结果取回来」的胶水代码，框架替你做了。
Demo
下面是完整代码，同样不需要任何大模型密钥，纯本地可跑，跑 --self-test 做断言。
java
package org.example.langgraph4j;
import org.bsc.langgraph4j.CompiledGraph;
import org.bsc.langgraph4j.StateGraph;
import org.bsc.langgraph4j.action.AsyncNodeAction;
import org.bsc.langgraph4j.state.AgentState;
import org.bsc.langgraph4j.state.Channels;
import java.util.ArrayList;
import java.util.HashMap;
import java.util.List;
import java.util.Map;
import java.util.Optional;
import java.util.concurrent.CompletableFuture;
import static org.bsc.langgraph4j.StateGraph.START;
import static org.bsc.langgraph4j.StateGraph.END;
public class Demo7 {
// 通用状态：steps 用追加通道累积执行轨迹，count 用覆盖通道记录轮数
public static class MyState extends AgentState {
public MyState(Map<String, Object> data) {
super(data);
}
@SuppressWarnings("unchecked")
public List<String> steps() {
return value("steps", ArrayList::new);
}
public int count() {
return value("count", () -> 0);
}
}
public static void main(String[] args) throws Exception {
// 父子图共用的 schema
Map<String, org.bsc.langgraph4j.state.Channel<?>> schema = new HashMap<>();
schema.put("steps", Channels.appender(() -> new ArrayList<String>()));
schema.put("count", Channels.base(() -> 0));
// 子图：内部一个 subNode，往 steps 里追加 "SUB"
StateGraph<MyState> sub = new StateGraph<>(schema, MyState::new);
sub.addNode("subNode", (AsyncNodeAction<MyState>) s ->
CompletableFuture.completedFuture(Map.of("steps", List.of("SUB"))));
sub.addEdge(START, "subNode");
sub.addEdge("subNode", END);
// 父图：a -> sub(子图) -> b
StateGraph<MyState> g = new StateGraph<>(schema, MyState::new);
g.addNode("a", (AsyncNodeAction<MyState>) s ->
CompletableFuture.completedFuture(Map.of("steps", List.of("A"), "count", 1)));
g.addNode("b", (AsyncNodeAction<MyState>) s ->
CompletableFuture.completedFuture(Map.of("steps", List.of("B"), "count", 1)));
g.addSubgraph("sub", sub);
g.addEdge(START, "a");
g.addEdge("a", "sub");
g.addEdge("sub", "b");
g.addEdge("b", END);
CompiledGraph<MyState> graph = g.compile();
Map<String, Object> input = new HashMap<>();
input.put("steps", new ArrayList<String>());
input.put("count", 0);
Optional<MyState> fin = graph.invoke(input);
List<String> steps = fin.get().steps();
int count = fin.get().count();
System.out.println("[steps 执行轨迹] " + steps);
System.out.println("[count] " + count);
System.out.println("[子图内部节点前缀格式] " + org.bsc.langgraph4j.SubGraphNode.PREFIX_FORMAT);
if (args.length > 0 && "--self-test".equals(args[0])) {
boolean ok = steps.size() == 3
&& "A".equals(steps.get(0))
&& "SUB".equals(steps.get(1))
&& "B".equals(steps.get(2))
&& count == 1;
if (ok) {
System.out.println("self-test PASS");
System.exit(0);
} else {
System.out.println("self-test FAIL");
System.exit(1);
}
}
}
}运行方式（JDK 17+，依赖同前几篇：langgraph4j-core 1.5.14、async-generator 3.2.0、slf4j-api 2.0.16）：
bash
javac --release 17 -cp "langgraph4j-core-1.5.14.jar:async-generator-3.2.0.jar:slf4j-api-2.0.16.jar" \
-d target/classes src/main/java/org/example/langgraph4j/Demo7.java
java -cp "target/classes:langgraph4j-core-1.5.14.jar:async-generator-3.2.0.jar:slf4j-api-2.0.16.jar" \
org.example.langgraph4j.Demo7 --self-test精确预期输出
下面是 --self-test 实际跑出来的输出，逐行可核对：
text
[steps 执行轨迹] [A, SUB, B]
[count] 1
[子图内部节点前缀格式] %s-%s
self-test PASS我踩过的几个坑
第一，以为子图有独立状态副本。这是我最初看文档的误解：觉得子图跑了半天，结果应该「返回」给父图。实际上因为共享 State 类型，子图直接改写父图的总状态，不存在拷贝和返回。好处是没有序列化开销，坏处是子图能改的字段和父图完全一样，写错了会污染父图状态。Demo7 里子图和父图共用同一个 steps 通道，subNode 追加的 SUB 直接出现在父图最终列表里，就是这个机制。
第二，父子图 State 类型不一致导致编译或运行报错。addSubgraph 要求子图的 State 和父图是同一个类型参数。如果你父图用 StateGraph<MyState>、子图用 StateGraph<OtherState>，编译器就会拦。这不是限制，而是必然：通道 schema 是按 State 类型绑定的，类型不同通道对不上，状态接不回去。
第三，子图内部节点名和父图撞名。比如父图有个节点叫 nodeA，子图内部也有个 nodeA。单独看两张图都没问题，嵌进去之后名字冲突。框架用 PREFIX_FORMAT 自动给子图内部节点加前缀（如 sub-nodeA）解决了这个问题，所以一般不用操心，但调试时看到带前缀的节点名要知道来源。
第四，在子图里误用 interruptBefore 之类的中断。之五讲过中断是常驻闸门，子图也有自己的生命周期，如果子图编译时带了中断配置，父图调用子图时也会触发。这会让你以为「父图在 a 之后卡住了」，其实卡在子图内部。排查时记得子图是延迟展开的，中断点可能在子图那一侧。
三句话总结
第一，addSubgraph 把整张子图当成一个节点挂进父图，它在画的时候是扁的、运行时才延迟展开，API 形态和 addNode 对称，反映出图与节点是同层级概念。
第二，父子图共享同一个 State 类型，所以子图不是运行在独立副本上，而是直接接着父图当前状态往下走，写的字段实时合并回父图总状态，没有拷贝开销也没有隔离。
第三，内部节点名会被 PREFIX_FORMAT（"%s-%s"）自动加前缀避免重名，排查日志时看到带前缀的节点名别慌，那是子图被嵌进去后的真实命名。
复现
代码目录：github.com/beverlyLee/... 数据源：langgraph4j-core 坐标 org.bsc:langgraph4j-core:1.5.14，用 javap 复核 StateGraph.addSubgraph、SubGraphNode、Channels.appender 等字节码。
运行命令同上「最小例子」段。
精确预期输出见上「精确预期输出」段，已用 --self-test 断言逐行核对。
结尾
子图解决了「流程复用」的问题：一段子流程可以嵌进任意父图，状态还能无缝接回。但还有一个更进阶的编排没碰：当不止一个子图、而且要根据上一轮的产出动态决定「下一步调哪个子图」时，怎么用条件边把它们织成一张监督者网络。你在实际项目里有没有遇到过「图越长越难维护、想拆又怕状态接不回来」的情况？把你的情况发在评论区，下一篇我们可以专门拆监督者模式。
