前言
在大学课程实验中，为了搭建小型电路，往往需要自行在万用板上焊接元件，其中经常会用到LM2940 5V稳压模块。万用板上实现这一模块的方案有很多，本文介绍一种通用的设计。
LM2940电源模块设计
这是一个常见的LM2940电源模块，将高于5V的输入电压（一般来自电池）转换为稳定的5V输出，供万用板上的其他模块使用。

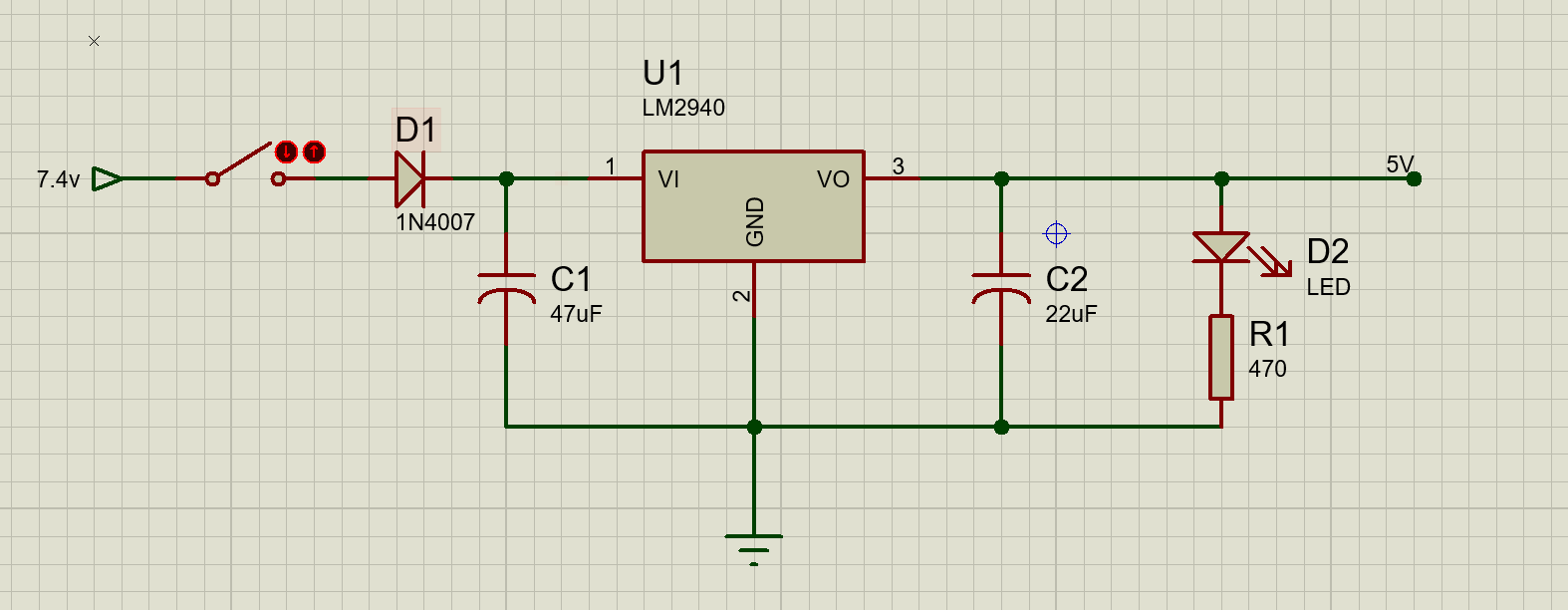

原理图中，核心器件是LM2940。输入端和输出端的电容用于滤波和稳定电压；输入端串联的二极管（1N4007）用于防止电源反接，右侧的LED仅用于指示工作状态，可以省略。
虽然原理图很简单，但在万用板焊接时，需要就实际情况考虑布线
在设计电路时，可以利用万用板上由最外圈 和次外圈铺铜形成的电源轨：通常将最外圈作为5V输出的正极，次外圈作为负极。

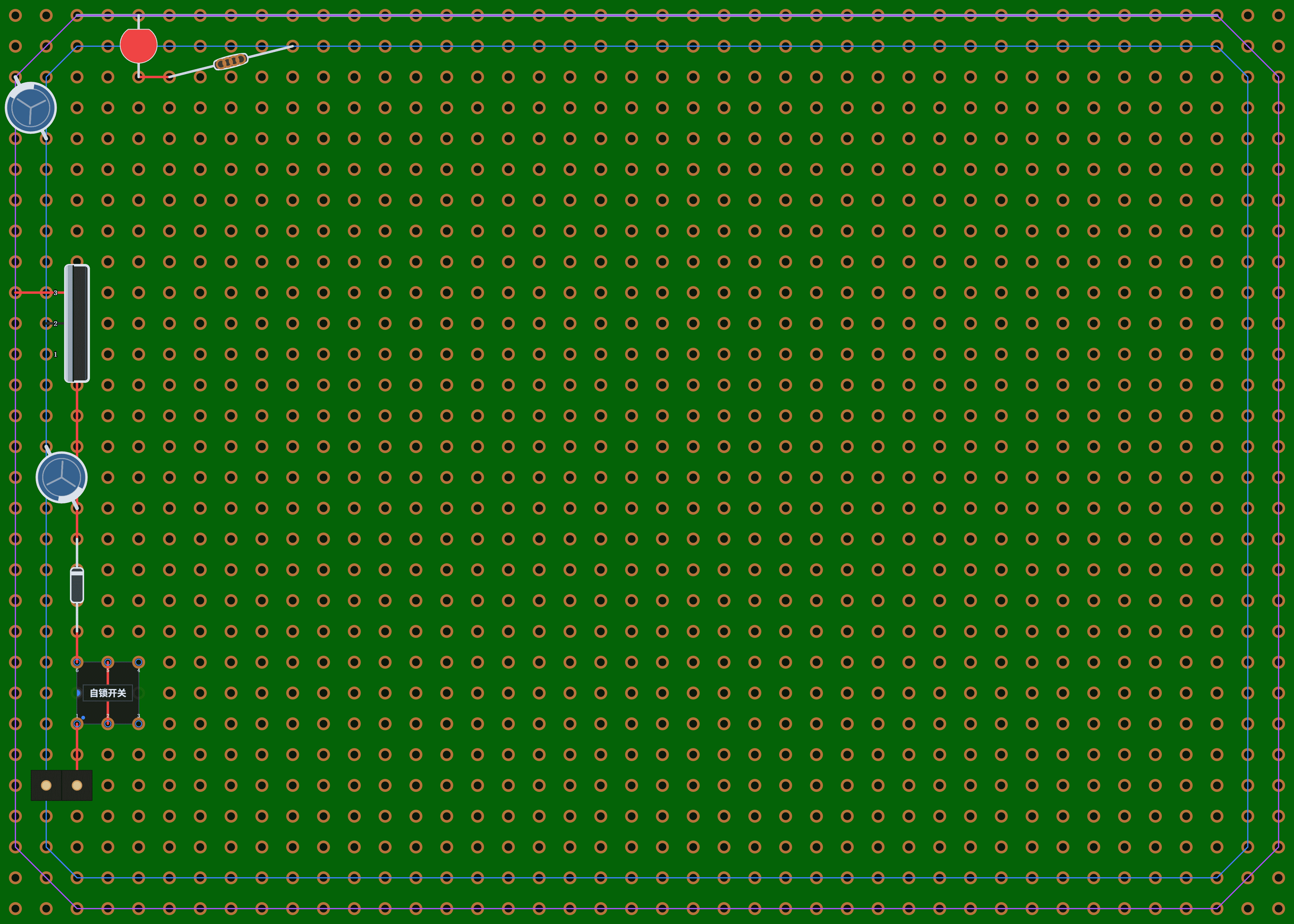

这里给出的万用板设计如下：
这里将电源模块的所有元件放置在左侧，为之后放置其他元件留出空间。
在这个设计中，使用2Pin排针作为输入接口，其中一侧直接连接到次外圈 。接入电池后，电池负极便与次外圈 相连，从而使次外圈成为地线。
外部电源的正极接在另一侧的引脚上，经过（自锁）开关和二极管后，连接到LM2940的VIN引脚。
需要注意的是，应在二极管之后、LM2940的VIN引脚之前并联一个电容。这个电容的负极接地；由于次外圈 与外部电源负极相连，因此将电容负极就近连接到次外圈即可。
LM2940中间的接地引脚同样就近连接到次外圈 ，输出引脚则连接到最外圈 。这样，最外圈就是LM2940的5V输出端。
输出端还需要连接滤波电容。由于最外圈 是输出端、次外圈 是地，因此将该电容连接在最外圈 和次外圈之间即可，如图中左上角所示。
此时，最外圈 与次外圈之间就是稳定的5V电源。
至此，电源模块的主体电路已经搭建完成。最后，将LED模块的正极连接到最外圈 ，负极连接到次外圈 即可。

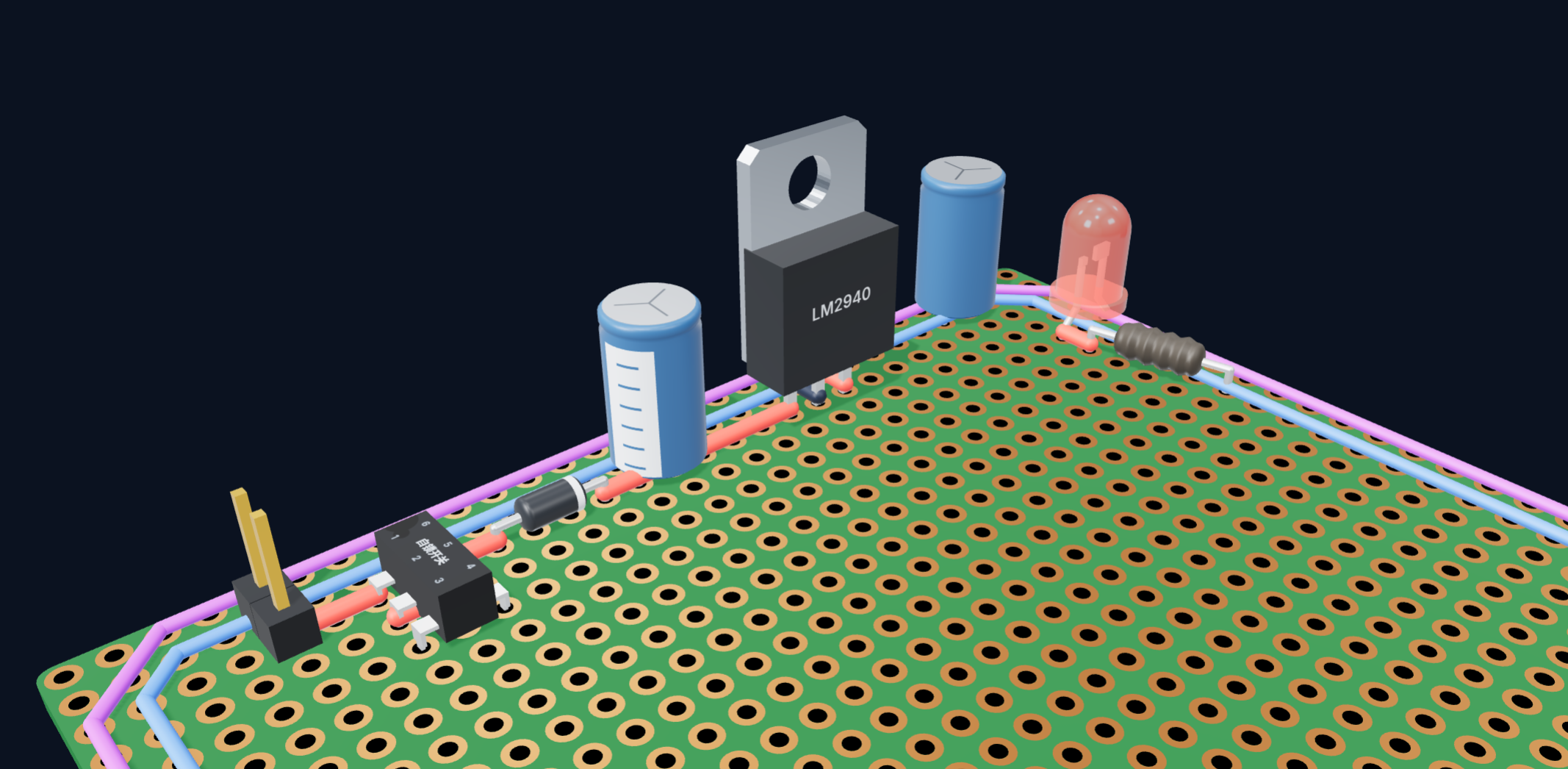

（注：3D演示模型库中没有自锁开关，因此使用其他模型代替。）
至此，一个简单的5V电源模块就完成了。
