智慧档案十二防系统搭建：恒湿消毒净化一体机RS485总线层设计要点
物联网 · 智慧档案馆 · 环境监控 · 盛世宏博
从"八防"到"十防"再到"十二防"，智慧档案馆的防护体系越来越完整。但不管防护多少项，最基础、最核心的还是环境防护------温湿度、防潮、防尘、防霉这些都要靠设备持续运行。恒湿消毒净化一体机承担了其中加湿、除湿、净化、消杀多项任务，是十二防体系里环境子系统的主力设备。而把这么多台设备可靠地接进平台，RS485总线层的设计是关键。本文讲智慧档案十二防系统里，恒湿净化一体机RS485总线层的设计要点。
十二防系统听起来复杂，但落地时是分层的：上层是各种防护子系统（防火、防盗、防光、防潮、防尘、防虫、防鼠、防有害气体、防高温、防低温、防水、防雷），下层是把这些子系统的设备接进来的网络。RS485总线就是下层网络的一部分，专门负责把分散在各库房的恒湿净化一体机、温湿度传感器等环境设备串起来，接到监控平台。总线层设计不好，上层功能再花哨也是空中楼阁。

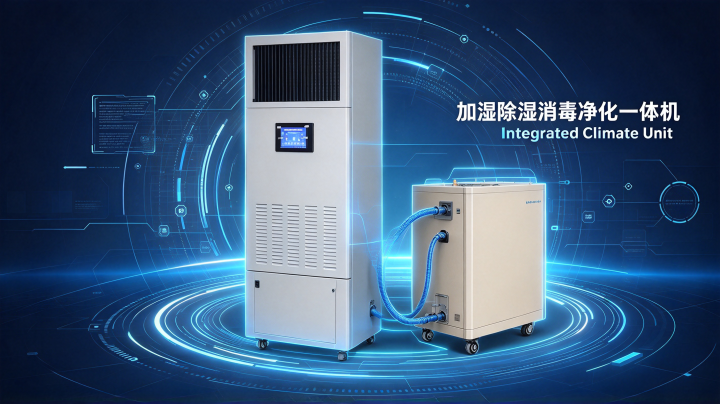

恒湿消毒净化一体机
图1：恒湿消毒净化一体机
一、总线层在十二防架构中的位置
十二防系统里，设备种类多、分布广。消防系统走专用消防总线，防盗报警走安防总线，而环境设备------温湿度传感器、恒湿净化一体机、漏水检测------很多都走RS485总线。一条RS485总线把同库房内的环境设备串起来，再通过串口服务器转以太网，接到平台。平台作为上层大脑，汇总所有总线的数据，做跨子系统的联动（比如消防报警时关闭净化一体机）。
总线层设计的目标是：可靠、可扩展、易维护。一条总线挂多少设备合适？多库房怎么分组？总线故障怎么隔离？这些问题在设计阶段想清楚，后期施工和运维才不会乱。
二、总线分组与设备容量
RS485总线理论上一条可以挂32台（标准）或128台（加长型）设备，但实际工程上不建议挂满。一个实用原则是：按库房分组，一个物理库房一条总线。这样做的好处是，不同库房的设备互不影响------一条总线出问题，只影响一个库房，其他库房照常运行。如果把好几个库房的设备串在一条总线上，一处接线故障全停。
每条总线上设备数量控制在8到15台。这个数量既能满足一个库房的设备需求（几台一体机加几个温湿度传感器），又不会因为太多导致通信不稳定。每条总线配一个RS485转网口串口服务器，串口服务器接到库房附近的交换机。这样总线之间是电气隔离的，某条总线出问题不会波及其他。
三、布线规范
RS485总线布线有几个硬规范：第一，用屏蔽双绞线，不要用普通网线；第二，总线手牵手串联，不要星型分叉------星型接线会导致信号反射，通信不稳定；第三，总线最远两端加120欧终端电阻；第四，屏蔽层单端接地；第五，RS485线和强电桥架分开走，避免电机、灯具干扰。
施工时还要注意，设备之间的接线用接线端子，不要随意拧在一起。每段总线做好标签，写清楚这是哪个库房、挂了哪些设备。后期运维时，有标签就不用重新跑线查线。这些细节施工时觉得麻烦，维护时就知道有多重要。
RS485总线层设计
图2：十二防系统中的RS485总线层设计
四、从站地址规划
十二防系统设备多，地址规划要有章法。建议按库房分组编号：1号库房设备地址1--9，2号库房设备地址11--19，3号库房21--29......地址之间留空，方便以后加设备。不要按安装顺序随手编号1、2、3、4，将来一查地址不知道对应哪个库房。
地址规划表要存档：哪个地址、哪个库房、什么设备、负责哪个区域。平台配置时按这个表录入，后期维护对照。这种文档工作虽然琐碎，但在几十台设备的系统里，没有地址表根本没法维护。
五、通信参数统一
同一条总线上的所有设备，波特率、数据位、停止位、校验方式必须一致。常见配置是9600bps、8数据位、1停止位、无校验或偶校验。统一参数是总线通信的基本要求，一个设备波特率不一样，整条总线就和它通信不上。
设备接入新总线时，先在面板上把参数改好、地址设好，再挂到总线上。不要带电挂设备------虽然RS485支持热插拔，但现场接错线时带电操作可能烧接口。规范操作是断电接线，确认无误再上电调试。
六、总线故障排查
RS485总线最常见的故障是：某台设备掉线、整条总线不通。排查思路是分层：先看串口服务器有没有网（网络层），再看总线通信有没有数据（用调试软件抓），最后逐段查接线。整条总线不通，多半是某处短路或A/B接反；单台设备不通，多半是那台设备地址冲突或接线松。
总线层设计时就要考虑故障隔离：每条总线独立串口服务器，一条挂了不影响其他；设备接线用端子排，故障时能快速断开某段测试。后期运维时，故障定位时间从"几小时"缩短到"几分钟"，全靠设计阶段的分区隔离。
十二防监控平台大屏
图3：十二防系统监控平台大屏
七、与上层平台对接
RS485总线层是底座，上面对接十二防平台。平台通过串口服务器访问每条总线，轮询总线上所有设备。设备数据上来后，按统一数据模型归一化：温湿度、设备状态、故障码都映射成标准字段，上层十二防各子系统共用。新增设备只要在总线上挂好、地址配好，平台加个配置就接入了，不用动架构。
本项目十二防系统接入了20多台环境设备，分布在5个库房，每条库房一条RS485总线。运行一年多，总线层稳定可靠，没有因为通信问题影响上层功能。这得益于设计阶段把总线分组、布线、地址、参数都规范好了。
八、结语
智慧档案十二防系统听起来是上层应用，实际工程里最基础的工作是总线层设计。按库房分总线、控制每条总线设备数量、规范布线、规划地址、统一通信参数、做好故障隔离------这些RS485总线层的基本功打扎实，恒湿消毒净化一体机和其他环境设备才能稳定接入，上层十二防的各项功能才有可靠的数据来源。总线层不显眼，但它是整个智慧档案系统的地基。
