项目需求
本项目所承接的视觉检测任务,聚焦于笔记本电脑所搭载背光键盘的缺陷识别｡ 背光键盘的键帽或面板在通电后即发光,即便在夜晚完全没有照明的环境中,键帽上的字母标识依然清晰可辨,因此对其制造过程中的漏光表现提出了严格的品质要求｡
方案概述
以某品牌笔记本电脑发光键盘为例，通过视觉检测背光键盘的漏光缺陷，防止缺陷品流入市场给品牌带来不可逆的影响。检测范围设定在每个键盘帽除了底部外的其他五个面，不允许存在除字符发光区外其他的漏光区域（缺陷单方向长度不允许超过0.2mm）。
自主设计并部署了此次视觉检测系统的搭建及软件检测算法的二次设计开发。

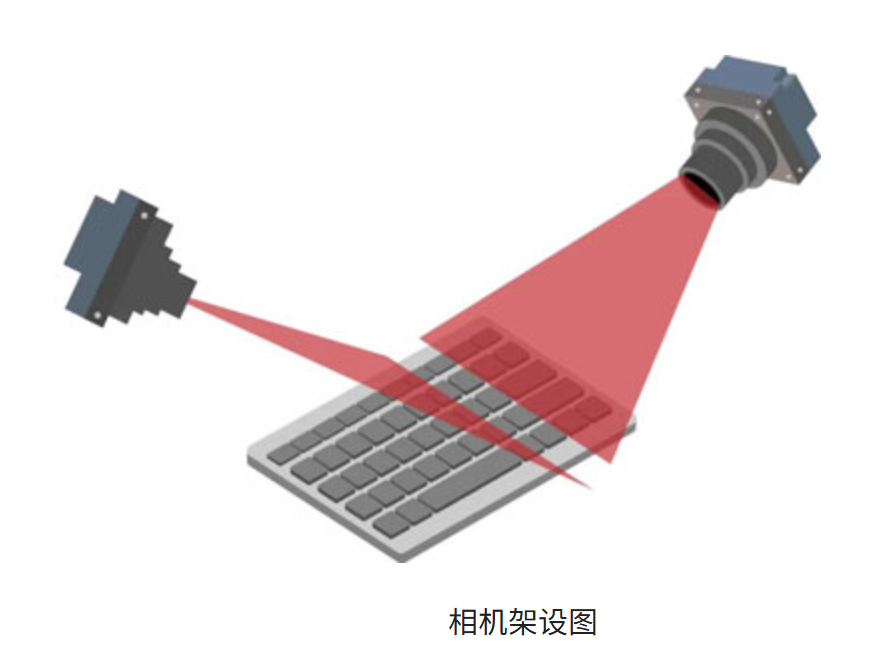

相机： 线扫相机
镜头： 专业大靶面镜头
算法： 基于HALCON机器视觉包二次开发

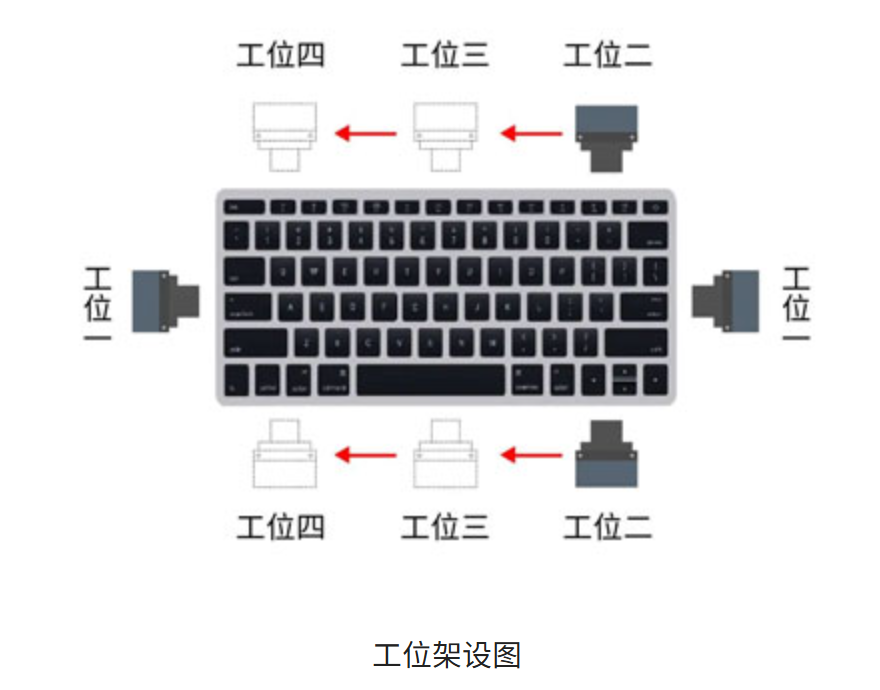

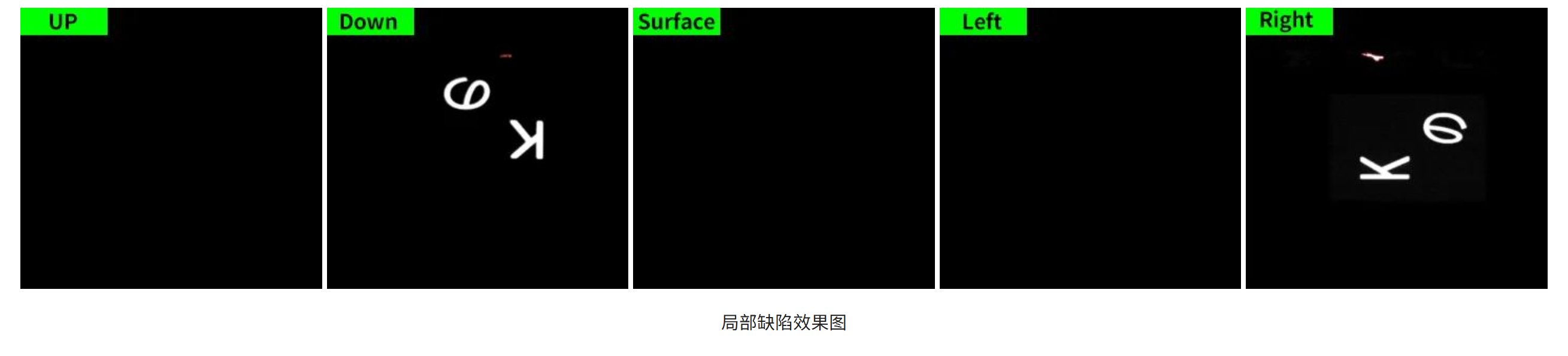

在工位架设上，共设计了4个工位，分别在左右方向移动扫描一次；旋转后，在上下方向移动扫描三次。完成整体扫描后，将局部缺陷结果标识在整体图示上。

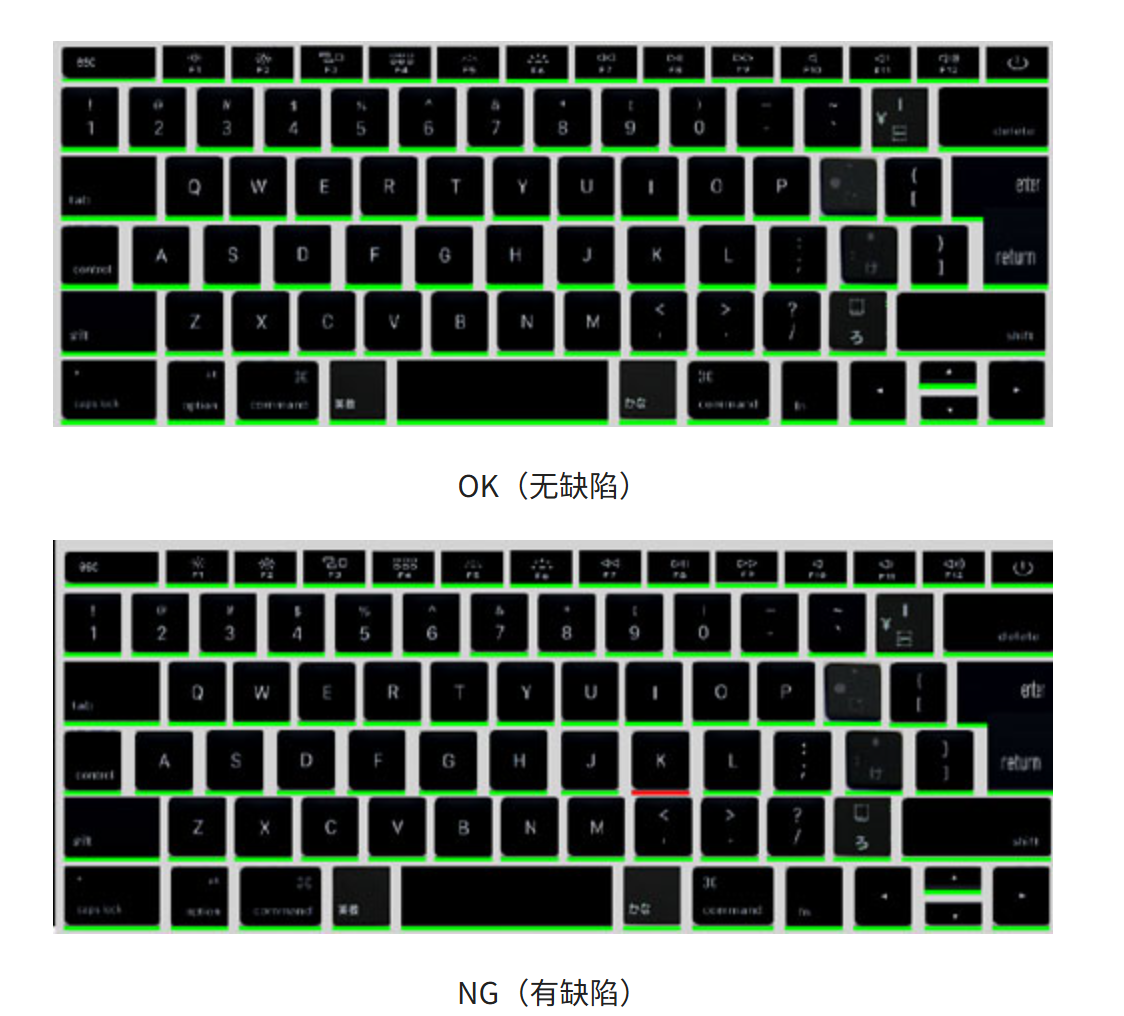

方案展示 检测效果如下：
