论文解读与思考：基于场所地图的标识感知机器人探索方法及工程参考的价值

本文围绕IEEE Robotics and Automation Letters 2025录用论文《Signage-Aware Exploration in Open World using Venue Maps》展开技术拆解，结合启元机器人的产品场景与开发者生态，分析该方案的落地价值与工程实现路径。文中所有实验数据均来自原论文表II、表III、表IV，技术参数均对应原论文表。

一、论文概述

基础信息

• 论文全称：Signage-Aware Exploration in Open World using Venue Maps
• 发表渠道：IEEE Robotics and Automation Letters（RA-L），2025年4月正式录用
• 研究团队：香港大学计算机科学系相关研究团队
• 应用场景：大型商场、楼宇等未知室内开放环境的机器人地标搜索与自主探索

核心问题

机器人在未知开放环境中搜索店铺、房间等地标时，普遍存在两类瓶颈：一是传统几何驱动的探索方法无语义引导，遍历效率低，容易错过侧向标识；二是闭集训练的OCR模型难以适配开放场景中多样的标识字体、视角与光照，识别准确率不足。同时，日常随处可得的2D场所示意图（商场导览图、户型图）包含丰富的地标拓扑信息，但此前的导航方案并未充分挖掘标识文字与地图地标的关联价值。

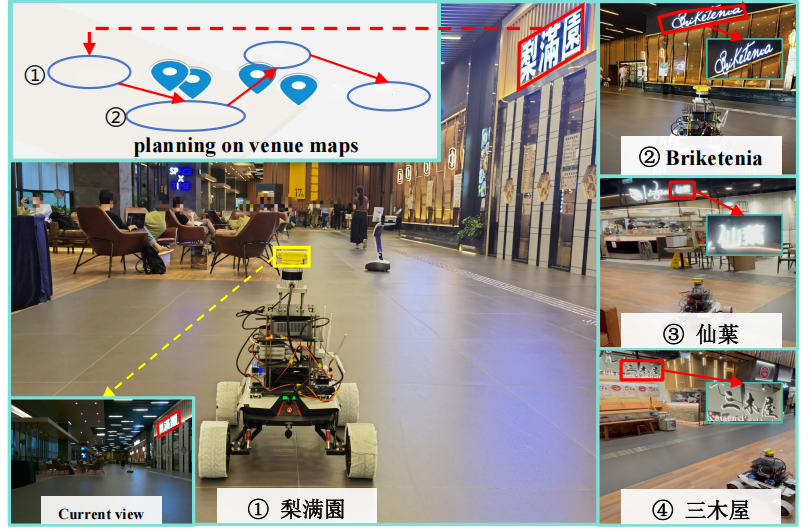

图 1 基于场所地图与标识匹配的机器人探索概念

来源：Chen et al., Signage-Aware Exploration in Open World using Venue Maps, IEEE RA-L 2025

核心贡献

论文提出一套完整的标识感知探索系统，核心分为两部分：

1. 标识理解模块：采用扩散式文本实例检索+2D-3D语义融合策略，无需针对新场景微调模型，即可提升开放场景下的标识识别准确率。
2. 探索规划模块：设计场所地图引导的探索-利用规划器，用地标拓扑关系做方向引导，平衡"未知区域探索"与"标识凑近识别"两类行为，大幅提升搜索效率。

启元技术关联点

启元T1移动机器人具备轮足切换、室内通行能力，当前主打家庭场景，未来可拓展商超导览、楼宇配送等公共场景。该方案的"低精度场所地图+视觉语义识别"路线，无需依赖提前高精度建图，可显著降低消费级机器人的场景适配成本，同时可作为标准能力开放给开发者生态，丰富Skill场景库。

二、核心技术方法拆解

2.1 标识理解：扩散式文本实例检索 + 2D-3D语义融合

该模块解决的核心问题是：开放场景下标识样式多变、单视角噪声大，传统OCR识别准确率不足。其核心思路是绕开"文字内容识别"，直接通过图像特征匹配完成标识与地标的关联，适配不同字体、视角与语言。

（1）离线阶段：扩散模型生成标识特征库

1. 输入：从2D场所地图中提取的全部地标名称（如店铺名、房间名）。
2. 生成工具：采用AnyText v1.0多语言文本扩散模型，将每个地标名称渲染为接近真实场景的标识图像，模拟不同字体、排版与背景风格。
3. 特征提取：使用ESTextSpotter文本检测模型，对生成的标识图像提取文本特征，构建离线特征池。
4. 核心优势：无需针对新场景收集标注数据、微调OCR模型，仅需地标名称列表即可快速生成场景专属特征库，迁移成本极低。

（2）在线阶段：2D检测与3D多视角融合

1. 单帧2D检测：使用同一ESTextSpotter模型，从机器人当前RGB帧中检测文本区域，提取对应2D特征。
2. 2D转3D投影：结合深度图、机器人实时位姿、相机内参，将2D文本区域投影到3D空间，生成空间文本实例。
3. 3D特征融合 ：将新检测到的3D文本实例与已构建的3D文本库匹配，满足特征相似度阈值γ_s=0.5 且空间距离阈值γ_d=3米时，对两个实例的特征做加权平均融合，更新库中特征。
4. 实例检索：将融合后的3D特征与离线特征池做余弦相似度匹配，输出最相似的地标名称作为识别结果。

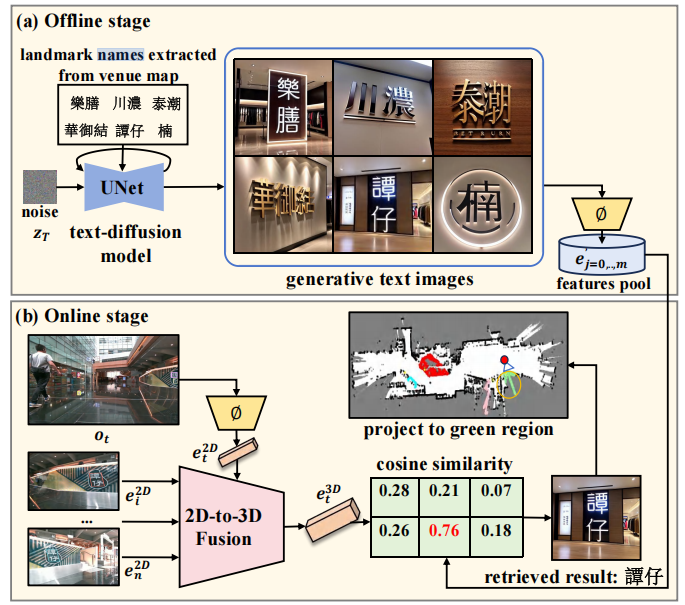

图 2 标识理解模块流水线：(a) 离线阶段生成特征库；(b) 在线阶段 2D-3D 融合与检索 来源：Chen et al., 2025

该设计的核心价值在于：通过多视角观测累积抵消单视角噪声，同时用图像特征匹配替代文字内容识别，规避了复杂字体、低分辨率下的OCR误差，尤其适配中文等方块字场景。

2.2 探索规划：场所地图引导的探索-利用平衡

该模块解决的核心问题是：纯随机探索效率低，机器人无法自主判断"该往哪走""什么时候该凑近识别标识"。论文引入场所地图的拓扑信息作为先验，通过双效用函数平衡两类行为。

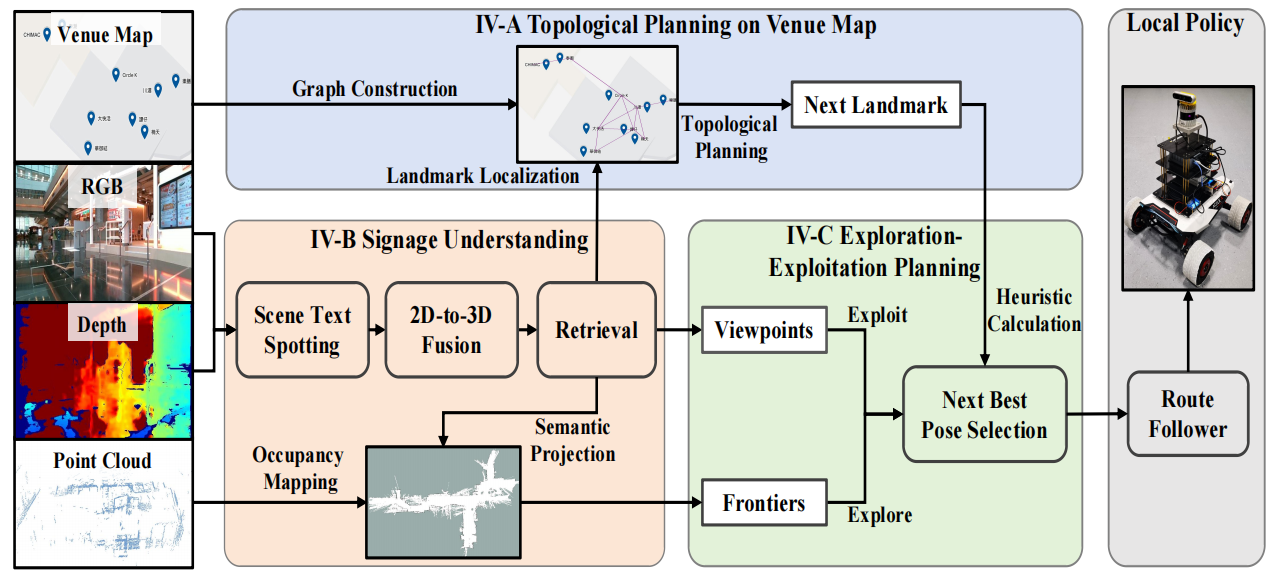

图 3 系统整体框架：场所地图拓扑构建 + 标识理解 + 探索 - 利用规划 来源：Chen et al., 2025

（1）前置：场所地图拓扑构建

1. 从2D场所地图中提取所有地标节点，以γ_map=150像素为距离阈值，将距离小于阈值的节点连边，构建拓扑图。
2. 使用TSP（旅行商问题）求解器规划地标遍历顺序，作为机器人的全局探索序列，避免完全盲走。

（2）候选位姿分类

机器人每一步的候选位姿分为两类：

• 前沿点：未知区域的边界点，对应"探索"行为，目的是发现新的标识与区域。
• 视点：疑似标识附近的观测位姿，对应"利用"行为，目的是调整距离与角度，提升识别准确率。

（3）效用评估与位姿选择

分别计算两类候选位姿的效用值，选择最高值作为下一步目标：

1. 前沿效用函数：由方向启发值与导航成本加权得到。方向启发值衡量当前前沿点与下一个目标地标的方向一致性，越靠近目标方向得分越高；导航成本为机器人到该点的欧氏距离。
2. 视点效用函数：由对应标识的识别置信度与导航成本加权得到，置信度越高，越值得凑近观测。
3. 平衡参数β：控制探索与利用的权重，论文默认值为9。β越小越偏向探索，β越大越偏向利用。
4. 路径规划采用Open Motion Planning Library的RRT*算法，保证碰撞-free通行。

（4）坐标动态对齐

当机器人识别到2个及以上地标后，通过RANSAC+ICP算法，将在线构建的环境地图与2D场所地图做坐标变换对齐，后续即可用地标相对位置做精确的方向引导。

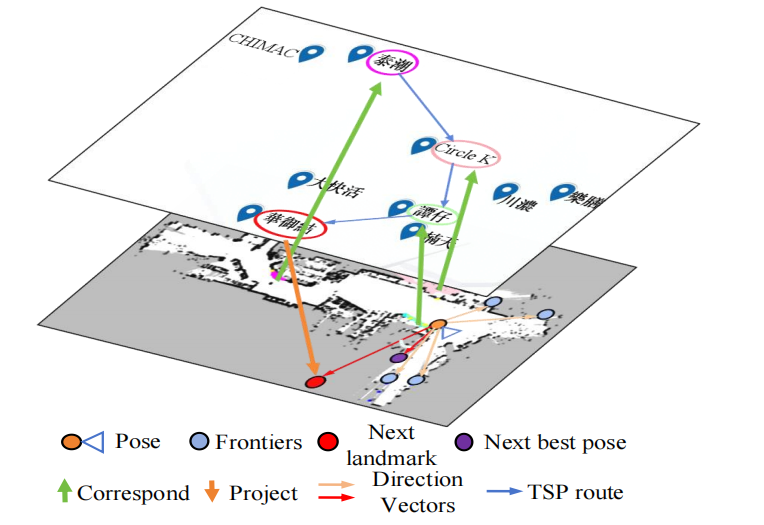

图 4 基于坐标变换的下一个地标方向估计 来源：Chen et al., 2025

三、实验结果与性能边界

3.1 标识识别性能

测试设置：2个真实商场场景，18个店铺标识，每个标识采集5个不同视角的图像；对比4类主流方法。

实验结果（来源：原论文表II）：

方法	Recall@1	Recall@2
CLIP	28.9%	35.6%
中文CLIP	28.9%	45.6%
ESTextSpotter（纯OCR）	52.2%	52.2%
字体渲染检索	62.2%	73.3%
本文方法（DiffusionRR）	77.8%	87.8%

结论：

• 本文方法较纯OCR方案Recall@1提升25.6个百分点，较字体渲染检索方案提升15.6个百分点，证明扩散生成的图像更贴近真实场景，特征匹配效果更优。
• Recall@2较Recall@1提升10个百分点，说明结合邻场地标缩小匹配范围，可进一步提升识别准确率。

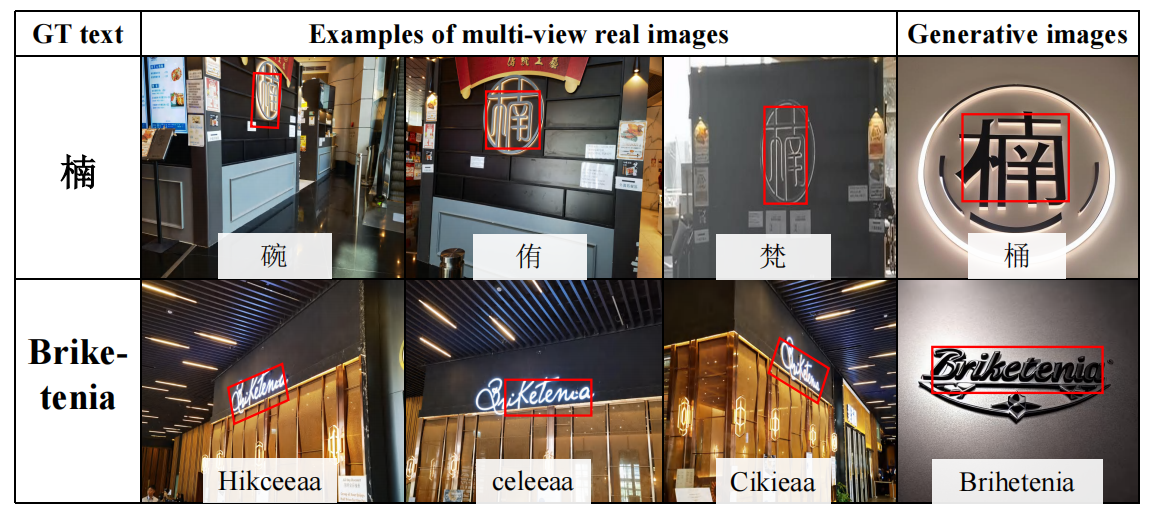

图 5 开放场景标识识别效果对比：左侧为真实多视角图像，右侧为扩散生成图像 来源：Chen et al., 2025

3.2 探索效率

测试设置：两个商场场景（场景1含4个地标，场景2含9个地标），基线为传统RRTs前沿探索方法；评价指标为标识覆盖数量、单标识平均探索时间。

实验结果（来源：原论文表III，场景2起点1）：

方法	标识覆盖数（共9个）	平均探索时间
RRTs基线	3.33 ± 0.58	186.67s
本文方法	7.00 ± 1.00	93.40s

结论：

• 9地标场景下，本文方法标识覆盖数提升110%，单标识探索时间缩短约50%。
• 场景规模越大、地标越多，方案的效率优势越明显，核心原因是场所地图的方向引导大幅减少了无效探索路径。

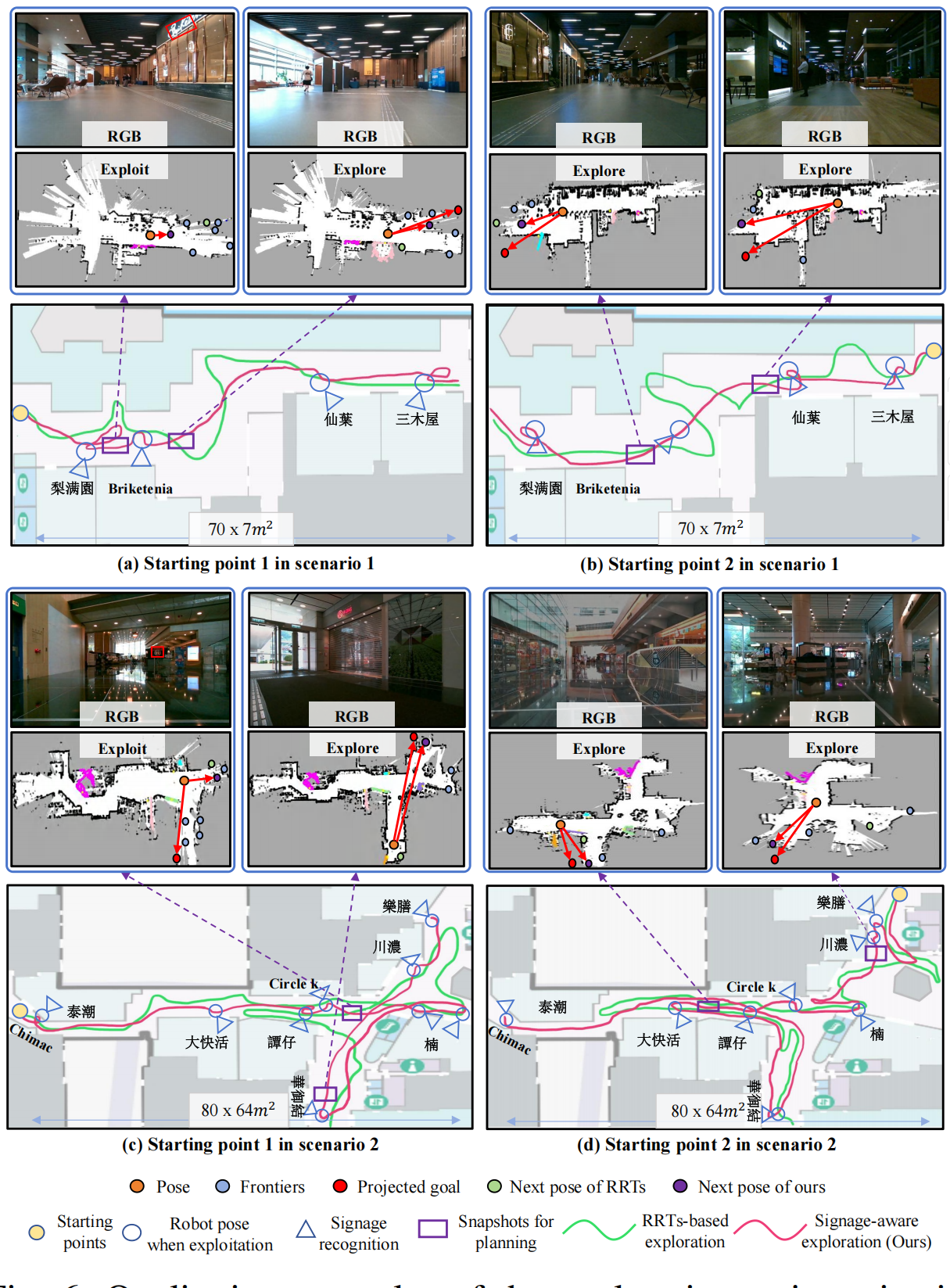

图 6 四种场景下的探索轨迹对比：绿色为 RRT 基线方法，红色为本文方法 来源：Chen et al., 2025

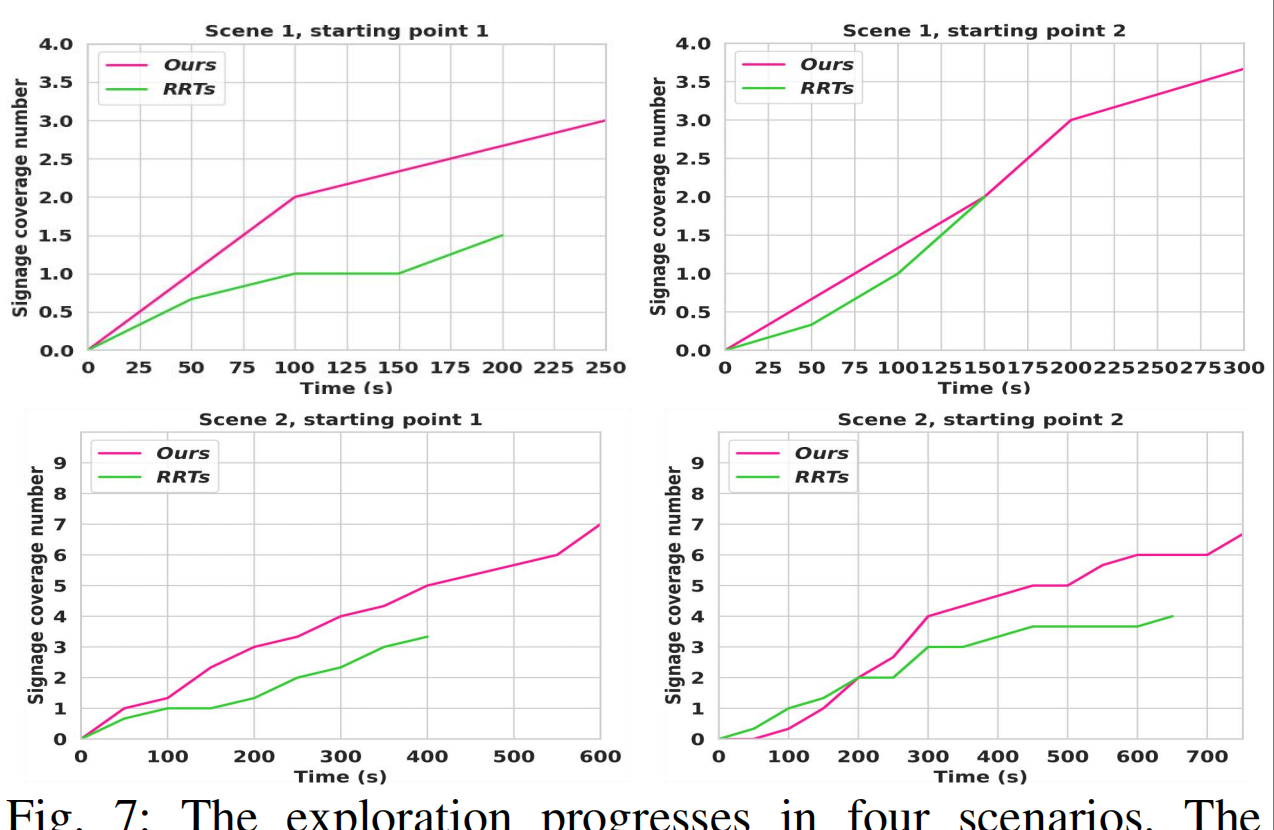

图 7 探索进度曲线：横轴为时间，纵轴为已覆盖标识数量 来源：Chen et al., 2025

3.3 消融实验：平衡参数β的影响

测试设置：场景2起点1，验证β=3、9、15三种取值的性能差异（来源：原论文表IV）。

β取值	标识覆盖数（共9个）	平均探索时间	特性说明
3	6.00 ± 1.00	143.17s	偏向探索，易漏检近距离标识
9（默认）	7.00 ± 1.00	93.40s	探索与利用平衡最优
15	6.67 ± 0.58	123.99s	偏向利用，难以触达远处地标

3.4 局限性与适用边界

1. 稀疏标识场景效果下降：环境中标识数量过少时，会影响坐标对齐精度，需结合传统几何SLAM方案补充。
2. 特殊标识适配不足：LED发光标识易出现过曝，影响检测效果；多语言混合标识会产生特征干扰。
3. 场景验证范围：目前仅在室内商场场景完成验证，户外复杂光照、严重遮挡场景的性能需进一步测试。

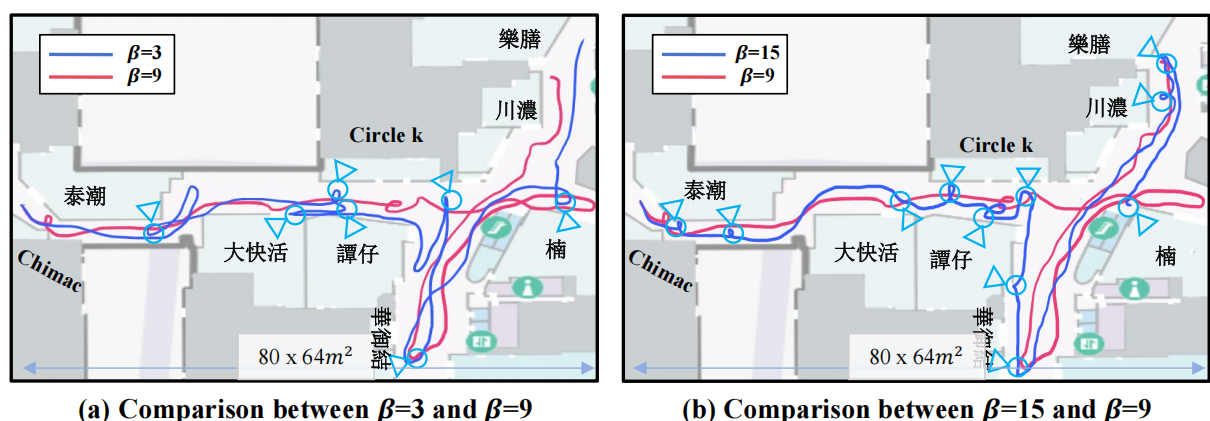

图 8 不同 β 值的探索轨迹对比：(a)β=3 偏探索；(b)β=15 偏利用 来源：Chen et al., 2025

四、对启元机器人开发实践的参考

4.1 场景价值适配

（1）家庭场景：降低语义导航门槛

启元T1机器人当前涉及家庭服务场景，可基于该方案优化"找房间""找物品"类导航功能：

• 用用户上传的户型图作为场所地图，结合房间门牌、家具标识、物品标签构建特征库，无需提前完成全屋高精度激光建图，即可实现粗粒度语义导航。
• 搭配T1的四足通行能力，可适配复式、多楼层家庭场景，通过楼层标识与户型图匹配，自动切换楼层地图。

（2）商用场景：快速部署轻量导览

针对商场、写字楼、展馆等商用场景，该方案可大幅降低部署成本：

• 无需逐区域做高精度建图，仅需官方导览图、楼层示意图即可快速部署导览、配送功能。
• T1的低噪轮式模式适配室内公共环境，四足模式可应对台阶、斜坡，结合标识感知可覆盖更多商用场景。

（3）开发者生态：标准化能力组件

可将"场所地图+标识感知"封装为标准Skill组件，开放到启元开发者社区：

• 提供特征库生成工具、拓扑地图转换模板，开发者无需从零开发，即可快速定制场景化导航Skill，如写字楼文件配送、博物馆展品导览等。
• 降低二次开发的技术门槛，丰富启元生态的场景覆盖。

4.2 工程落地分步建议

阶段1：标识识别模块验证

1. 离线特征库搭建：基于模型，针对家庭/目标商用场景生成标识图像，用ESTextSpotter提取特征，构建场景专属特征库。
2. 端侧识别适配：对接相机，接入2D文本检测与3D特征融合逻辑，验证室内常见标识的识别召回率，目标达到70%以上。

阶段2：探索规划模块集成

1. 拓扑地图工具开发：实现2D场所图自动转拓扑图的工具，支持用户上传图片格式的户型图、导览图，自动提取地标与拓扑关系。
2. 规划器融合：在现有导航框架基础上，增加视点效用评估逻辑，支持按场景动态调整β参数；
3. 场景联调：在家庭、小型商超场景完成端到端测试，验证地标搜索效率与路径合理性。

阶段3：生态开放与场景拓展

1. 将标识感知导航封装为标准Skill接口，配套开发文档与示例工程，同步上传至AtomGit社区。
2. 拓展多模态标识能力，从纯文字标识扩展到Logo、典型物品特征，适配更多家庭与公共场景。

4.3 论文与实践的区别

1. 不替代传统建图，二者互补：该方案适合快速部署、粗粒度语义导航，精准避障、精细操作仍需激光/视觉SLAM建图配合，不能完全替代底层建图能力。
2. 家庭场景需补充语义维度：家庭场景标识密度远低于商场，需将"标识"范围从文字扩展到家具、家电等典型物体特征，保证定位与导航精度。
3. 端侧算力约束：原论文实验平台为Jetson Orin NX（157TOPS），识别速度约2fps。启元端侧部署需做模型轻量化与算子优化，或采用异步处理架构，避免影响导航实时性。
4. 参数场景化配置：不同场景采用不同β值，家庭空间小、标识少可适当调大β，侧重精准识别；大空间商场景观可适当调小β，侧重探索效率。

五、自我思考

这篇论文的核心价值，是提出了一条"低先验、低成本"的语义导航路线：无需高精度建图，仅用日常随处可得的2D场所示意图，结合视觉标识识别，即可让机器人在未知场景中高效完成地标搜索。

对启元而言，该方案既可以强化家庭场景的语义导航体验，降低用户使用门槛，也可以支撑商用场景的快速拓展，同时能够以Skill组件的形式丰富开发者生态，具备从技术验证到产品落地再到生态建设的完整参考价值。后续可优先在家庭场景开展小范围验证，逐步迭代优化。

---

附录：标识特征库生成简化实现demo

import cv2
import torch
import numpy as np
from anytext import AnyTextPipeline
from est_spotter import ESTextSpotter

# 设备与模型初始化
device = "cuda" if torch.cuda.is_available() else "cpu"
anytext_pipe = AnyTextPipeline.from_pretrained("anytext-v1.0").to(device)
est_spotter = ESTextSpotter.from_pretrained("est_spotter-v1.0").to(device)

def generate_sign_feature(landmark_name: str) -> np.ndarray:
    """
    输入地标名称，生成模拟标识图像并提取对应文本特征
    :param landmark_name: 地标名称，如"客厅"、"便利店"
    :return: 512维文本特征向量
    """
    # 扩散模型生成真实风格标识图像
    prompt = f"室内场景的标识牌，上面清晰写着'{landmark_name}'，常规字体，正面视角"
    gen_image = anytext_pipe(prompt).images[0]
    image_np = np.array(gen_image)

    # 检测文本区域并提取特征
    _, feature_list = est_spotter.detect_and_extract(image_np)

    # 取置信度最高的区域特征，无检测结果则返回零向量
    if len(feature_list) > 0:
        return feature_list[0]
    return np.zeros(512, dtype=np.float32)

def build_landmark_feature_pool(landmark_list: list, save_path: str) -> None:
    """
    根据地标列表构建特征库并保存
    :param landmark_list: 地标名称列表
    :param save_path: 特征库保存路径
    """
    feature_pool = {}
    for name in landmark_list:
        feature_pool[name] = generate_sign_feature(name)

    torch.save(feature_pool, save_path)
    print(f"特征库构建完成，共{len(feature_pool)}个地标，已保存至{save_path}")

# 示例：构建家庭场景地标特征库
if __name__ == "__main__":
    home_landmarks = ["客厅", "主卧", "厨房", "书房", "卫生间"]
    build_landmark_feature_pool(home_landmarks, "home_feature_pool.pt")
