Flink Dispatcher启动流程源码深度剖析：从ClusterEntrypoint到JobMaster启动的完整链路

用户3610588626122026-10-24 14:59

上一篇讲了 Flink ResourceManager 的启动流程，RM 启动后会管理 Slot 和 TaskManager。这篇聚焦 Dispatcher------Flink 集群的作业分发器。你有没有想过，一条 flink run 命令提交的 JobGraph，是如何到达集群并启动作业的？Dispatcher 内部依次初始化了哪些组件？JobManagerRunner 是如何被创建和启动的？Application 模式下用户 main 为什么在 Dispatcher 启动时执行？这篇从 ClusterEntrypoint 创建 Dispatcher 讲起，深入 Dispatcher 内部启动流程，剖析 Dispatcher、StandaloneDispatcher、ApplicationDispatcher、JobManagerRunnerFactory、JobGraphStore、DispatcherBootstrap 等核心类的源码，把 Dispatcher 从创建到作业提交的完整链路讲透。

一、Dispatcher 整体架构

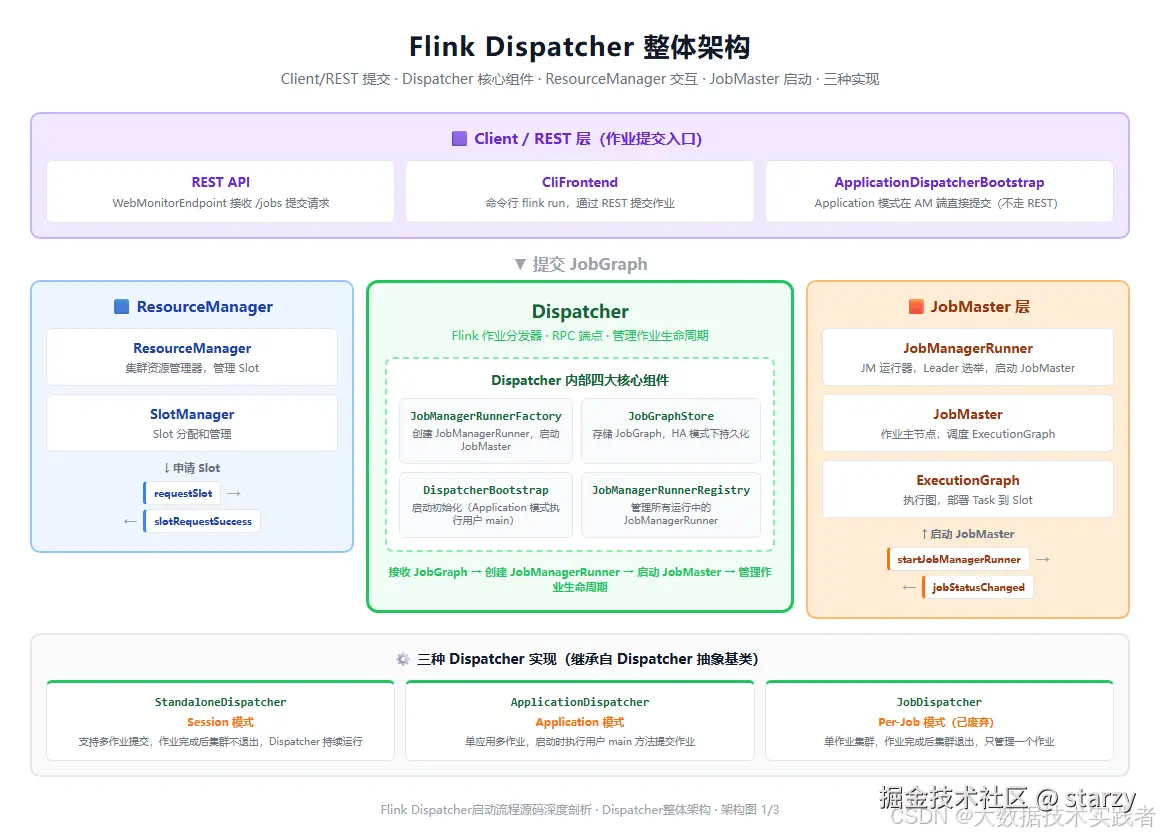

下面这张图是 Flink Dispatcher 整体架构，包括 Client/REST 提交层、Dispatcher 核心组件、ResourceManager 交互、JobMaster 启动，以及三种 Dispatcher 实现。

Dispatcher 是 Flink 集群的作业分发器，负责：

  • 接收客户端提交的 JobGraph（通过 REST API 或直接调用）
  • 创建并启动 JobManagerRunner，由 JobManagerRunner 启动 JobMaster
  • 管理所有运行中作业的生命周期（创建、启动、状态监控、清理）
  • HA 模式下持久化 JobGraph，故障恢复时重建作业
  • Application 模式下执行用户 main 方法，构建并提交 JobGraph

Dispatcher 不负责资源管理（那是 ResourceManager 的工作），也不负责作业调度（那是 JobMaster 的工作）。Dispatcher 是作业提交的入口和生命周期管理者，在 Client 和 JobMaster 之间架起一座桥梁。

1.2 Dispatcher 内部四大核心组件

Dispatcher 内部有四个核心组件，各司其职：

JobManagerRunnerFactory：创建 JobManagerRunner 的工厂类。Dispatcher 接收到 JobGraph 后，调用工厂的 createJobManagerRunner 方法创建 JobManagerRunnerImpl 实例，传入 JobGraph、配置、HA 服务等。

JobGraphStore：JobGraph 存储服务。HA 模式下将已提交的 JobGraph 持久化到 ZooKeeper 或 K8s ConfigMap，Dispatcher 重启或 Leader 切换时从存储恢复已提交但未完成的作业，重新启动 JobManagerRunner。

DispatcherBootstrap：Dispatcher 启动初始化器。Standalone 模式下是空实现；Application 模式下是 ApplicationDispatcherBootstrap，在 Dispatcher 启动后通过反射执行用户 main 方法，构建 JobGraph 并直接提交给 Dispatcher（不走 REST API）。

JobManagerRunnerRegistry：JobManagerRunner 注册表。管理所有运行中的 JobManagerRunner，提供注册、注销、查询、关闭等接口，确保作业完成后资源被正确释放。

1.3 三种 Dispatcher 实现

Flink 有三种 Dispatcher 实现，对应不同的部署模式：

实现类 部署模式 特点
StandaloneDispatcher Session 模式 支持多作业提交，作业完成后集群不退出，Dispatcher 持续运行接收新作业
ApplicationDispatcher Application 模式 单应用多作业，启动时执行用户 main 方法提交作业，所有作业完成后可选择退出
JobDispatcher Per-Job 模式 单作业集群（已废弃），作业完成后集群退出，Dispatcher 只管理一个作业

三种实现都继承自 Dispatcher 抽象基类，复用通用的作业提交、JobManagerRunner 管理、JobGraphStore 恢复逻辑，只在 DispatcherBootstrap 和集群退出策略上有差异。

二、ClusterEntrypoint 创建 Dispatcher 流程

Dispatcher 的创建始于 ClusterEntrypoint.startCluster()，这是所有 Flink 集群入口的标准启动流程。

2.1 八步创建流程

java 复制代码
public abstract class ClusterEntrypoint implements AutoCloseable {
    public void startCluster() throws Exception {
        try {
            // 1. 初始化基础组件
            pluginManager = PluginUtils.createPluginManager(...);
            FileSystem.initialize(configuration, pluginManager);
            SecurityUtils.install(new SecurityConfiguration(configuration));
            MetricRegistry metricRegistry = createMetricRegistry(configuration);

            // 2. 启动 RPC 服务
            rpcService = createRpcService(configuration);

            // 3. 启动 HA 服务
            haServices = createHaServices(configuration, rpcService);

            // 4. 启动 BlobServer
            blobServer = new BlobServer(configuration, haServices.createBlobStore());

            // 5. 启动 ResourceManager（必须在 Dispatcher 之前）
            resourceManager = createResourceManager(...);
            resourceManager.start();

            // 6. 创建 Dispatcher
            dispatcher = createDispatcher(...);
            dispatcher.start();

            // 7. 启动 REST 端点
            webMonitorEndpoint = createRestEndpoint(...);
            webMonitorEndpoint.start();

        } catch (Exception e) {
            throw new FlinkException("Could not start cluster entrypoint.", e);
        }
    }

    protected abstract Dispatcher createDispatcher(...);
}

关键顺序：基础组件 → RPC → HA → BlobServer → ResourceManager → Dispatcher → REST。

为什么 ResourceManager 必须在 Dispatcher 之前启动？因为 Dispatcher 启动 JobManagerRunner 后，JobMaster 需要向 ResourceManager 申请 Slot。如果 RM 还没启动，JM 的 Slot 请求就会失败。所以启动顺序是严格的：先有资源管理者，再有作业分发者，最后有 REST 接口。

2.2 createDispatcher 抽象方法

createDispatcher 是抽象方法，由具体的 ClusterEntrypoint 子类实现：

java 复制代码
// YarnApplicationClusterEntrypoint
@Override
protected Dispatcher createDispatcher(
        Configuration configuration,
        RpcService rpcService,
        HighAvailabilityServices haServices,
        ResourceManagerGateway resourceManagerGateway,
        BlobServer blobServer,
        HeartbeatServices heartbeatServices,
        ...) throws Exception {
    // Application 模式：创建 ApplicationDispatcher + ApplicationDispatcherBootstrap
    final ApplicationDispatcherBootstrap bootstrap =
        new ApplicationDispatcherBootstrap(
            applicationConfiguration.getJobClassName(),
            applicationConfiguration.getProgramArgs(),
            applicationConfiguration.getSavepointPath());

    return new ApplicationDispatcher(
        rpcService,
        haServices.getDispatcherLeaderElection(),
        ...
        bootstrap);
}

YARN Application 模式下创建 ApplicationDispatcher，并传入 ApplicationDispatcherBootstrap（用于执行用户 main）。Standalone/Session 模式下创建 StandaloneDispatcher，传入空的 DispatcherBootstrap。

三、Dispatcher 内部启动流程源码

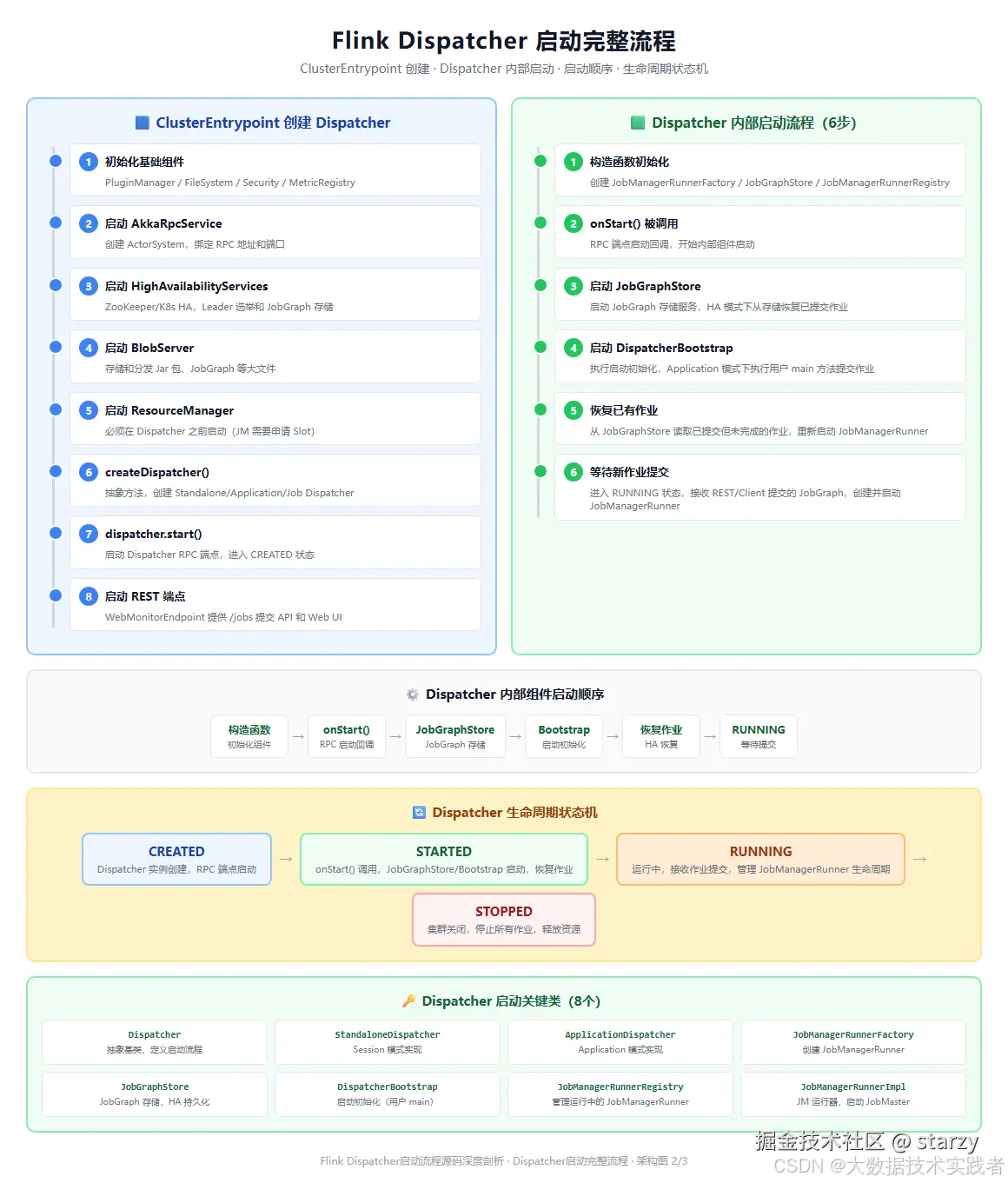

Dispatcher 实例创建后，调用 dispatcher.start() 启动 RPC 端点，随后触发内部组件启动。下面这张图是 Dispatcher 启动完整流程，包括 ClusterEntrypoint 创建 Dispatcher 8步、Dispatcher 内部启动6步、启动顺序横条、生命周期状态机和8个关键类。

3.1 构造函数初始化

java 复制代码
public abstract class Dispatcher extends FencedRpcEndpoint<DispatcherId>
        implements DispatcherGateway {

    private final Configuration configuration;
    private final RpcService rpcService;
    private final HighAvailabilityServices haServices;
    private final ResourceManagerGateway resourceManagerGateway;

    private final JobManagerRunnerFactory jobManagerRunnerFactory;
    private final JobGraphStore jobGraphStore;
    private final JobManagerRunnerRegistry jobManagerRunnerRegistry;
    private final DispatcherBootstrap dispatcherBootstrap;

    private final Map<JobID, JobManagerRunner> runningJobs;
    private final Map<JobID, CompletableFuture<JobManagerRunner>> pendingJobManagerRunners;

    public Dispatcher(
            RpcService rpcService,
            DispatcherId fencingToken,
            Configuration configuration,
            HighAvailabilityServices haServices,
            ResourceManagerGateway resourceManagerGateway,
            JobManagerRunnerFactory jobManagerRunnerFactory,
            JobGraphStore jobGraphStore,
            JobManagerRunnerRegistry jobManagerRunnerRegistry,
            DispatcherBootstrap dispatcherBootstrap,
            ...) {
        super(rpcService, fencingToken);
        this.configuration = configuration;
        this.rpcService = rpcService;
        this.haServices = haServices;
        this.resourceManagerGateway = resourceManagerGateway;
        this.jobManagerRunnerFactory = jobManagerRunnerFactory;
        this.jobGraphStore = jobGraphStore;
        this.jobManagerRunnerRegistry = jobManagerRunnerRegistry;
        this.dispatcherBootstrap = dispatcherBootstrap;

        this.runningJobs = new HashMap<>();
        this.pendingJobManagerRunners = new HashMap<>();
    }
}

构造函数中初始化了四个核心组件：JobManagerRunnerFactory、JobGraphStore、JobManagerRunnerRegistry、DispatcherBootstrap。同时初始化了 runningJobs（运行中作业集合）和 pendingJobManagerRunners（待启动的 JobManagerRunner 异步创建集合）。

3.2 onStart() 内部启动

java 复制代码
@Override
public void onStart() throws Exception {
    try {
        // 1. 启动 JobGraphStore
        jobGraphStore.start(new JobGraphStoreListener() {
            @Override
            public void onAddedJobGraph(JobID jobId) {
                // JobGraph 被添加时触发（HA 恢复）
                runRecoveredJob(jobId);
            }
            @Override
            public void onRemovedJobGraph(JobID jobId) {
                // JobGraph 被移除时触发
                removeJob(jobId);
            }
        });

        // 2. 启动 DispatcherBootstrap
        dispatcherBootstrap.initialize(
            new DispatcherBootstrap.DispatcherGatewayProvider() {
                @Override
                public DispatcherGateway getDispatcherGateway() {
                    return getSelfGateway(DispatcherGateway.class);
                }
            },
            new FatalErrorHandler() {
                @Override
                public void onFatalError(Throwable throwable) {
                    onFatalError(throwable);
                }
            });

        // 3. 恢复已有作业（从 JobGraphStore 读取）
        recoverJobs();

    } catch (Exception e) {
        throw new DispatcherException("Could not start the Dispatcher.", e);
    }
}

onStart() 是 Dispatcher 内部启动的核心，三步：

第1步：启动 JobGraphStore：启动 JobGraph 存储服务，注册监听器。当 JobGraph 被添加或移除时触发回调，用于 HA 模式下的作业恢复。

第2步：启动 DispatcherBootstrap：执行启动初始化。Standalone 模式下是空操作；Application 模式下 ApplicationDispatcherBootstrap 通过反射执行用户 main 方法，构建 JobGraph 并直接提交给 Dispatcher。

第3步：恢复已有作业：从 JobGraphStore 读取所有已提交但未完成的 JobGraph，为每个作业创建并启动 JobManagerRunner，实现 HA 故障恢复。

3.3 作业提交内部逻辑

java 复制代码
@Override
public CompletableFuture<Acknowledge> submitJob(JobGraph jobGraph, Time timeout) {
    final JobID jobId = jobGraph.getJobID();

    // 1. 检查作业是否已存在
    if (runningJobs.containsKey(jobId) || pendingJobManagerRunners.containsKey(jobId)) {
        return FutureUtils.completedExceptionally(
            new JobSubmissionException(jobId, "Job has already been submitted."));
    }

    // 2. 将 JobGraph 存入 JobGraphStore（HA 持久化）
    final CompletableFuture<Void> jobGraphStoredFuture =
        CompletableFuture.runAsync(() -> {
            try {
                jobGraphStore.putJobGraph(jobGraph);
            } catch (Exception e) {
                throw new CompletionException(e);
            }
        }, getRpcService().getExecutor());

    // 3. 创建并启动 JobManagerRunner
    final CompletableFuture<JobManagerRunner> jobManagerRunnerFuture =
        jobGraphStoredFuture.thenApplyAsync(
            ignored -> {
                try {
                    return createJobManagerRunner(jobGraph);
                } catch (Exception e) {
                    throw new CompletionException(e);
                }
            }, getRpcService().getExecutor());

    // 4. 注册到 pendingJobManagerRunners
    pendingJobManagerRunners.put(jobId, jobManagerRunnerFuture);

    // 5. 启动 JobManagerRunner
    jobManagerRunnerFuture.thenAcceptAsync(
        jobManagerRunner -> {
            pendingJobManagerRunners.remove(jobId);
            runningJobs.put(jobId, jobManagerRunner);
            jobManagerRunner.start();
        }, getMainThreadExecutor());

    return CompletableFuture.completedFuture(Acknowledge.get());
}

作业提交的关键步骤：

  • 检查作业是否已提交（去重）
  • 将 JobGraph 存入 JobGraphStore（HA 持久化）
  • 异步创建 JobManagerRunner
  • 注册到 pendingJobManagerRunners（防止重复创建）
  • 启动 JobManagerRunner，加入 runningJobs

3.4 Dispatcher 生命周期状态机

Dispatcher 有清晰的生命周期状态：

sql 复制代码
CREATED → STARTED → RUNNING → STOPPED
  • CREATED：Dispatcher 实例创建，RPC 端点启动
  • STARTED：onStart() 调用，JobGraphStore/Bootstrap 启动，恢复作业
  • RUNNING：运行中，接收作业提交，管理 JobManagerRunner 生命周期
  • STOPPED：集群关闭，停止所有作业，释放资源

四、核心类源码剖析

4.1 ApplicationDispatcherBootstrap

ApplicationDispatcherBootstrap 是 Application 模式的核心，负责在 AM 端执行用户 main 方法：

java 复制代码
public class ApplicationDispatcherBootstrap implements DispatcherBootstrap {
    private final String jobClassName;
    private final String[] programArgs;
    private final String savepointPath;

    @Override
    public void initialize(
            DispatcherGatewayProvider dispatcherGatewayProvider,
            FatalErrorHandler fatalErrorHandler) {
        try {
            // 1. 加载用户作业入口类
            Class<?> mainClass = Class.forName(
                jobClassName, true, Thread.currentThread().getContextClassLoader());

            // 2. 获取 main 方法
            Method mainMethod = mainClass.getMethod("main", String[].class);

            // 3. 通过反射执行用户 main 方法
            // 用户 main 内部会调用 env.execute()，构建 JobGraph 并提交给 Dispatcher
            mainMethod.invoke(null, (Object) programArgs);

        } catch (Exception e) {
            fatalErrorHandler.onFatalError(
                new FlinkException("Failed to execute application main method.", e));
        }
    }
}

关键逻辑：

  • Class.forName 加载用户作业入口类
  • 反射调用 main 方法，传入程序参数
  • 用户 main 内部创建 StreamExecutionEnvironment，调用 env.execute() 构建 JobGraph
  • JobGraph 通过本地 DispatcherGateway 提交（不走 REST API，直接内存调用）
  • main 方法执行失败调用 fatalErrorHandler，Dispatcher 进程退出

这就是 Application 模式的核心：用户 main 在 AM 端的 Dispatcher 启动时执行，客户端只需上传 Jar，不构建 JobGraph，大幅降低客户端负载。

4.2 JobManagerRunnerFactory

JobManagerRunnerFactory 负责创建 JobManagerRunner：

java 复制代码
public class JobManagerRunnerFactory {
    private final Configuration configuration;
    private final HighAvailabilityServices haServices;
    private final ResourceManagerGateway resourceManagerGateway;
    private final BlobServer blobServer;
    private final HeartbeatServices heartbeatServices;

    public JobManagerRunner createJobManagerRunner(
            JobGraph jobGraph,
            ...) throws Exception {
        // 1. 创建 JobManagerSharedServices（共享服务：库缓存、文件系统等）
        final JobManagerSharedServices jobManagerSharedServices =
            new JobManagerSharedServices(...);

        // 2. 创建 JobManagerRunnerImpl
        final JobManagerRunnerImpl jobManagerRunner = new JobManagerRunnerImpl(
            jobGraph,
            configuration,
            haServices,
            resourceManagerGateway,
            blobServer,
            heartbeatServices,
            jobManagerSharedServices,
            ...);

        return jobManagerRunner;
    }
}

JobManagerRunnerFactory 创建 JobManagerRunnerImpl，传入 JobGraph、配置、HA 服务、ResourceManagerGateway 等。JobManagerRunnerImpl 负责 Leader 选举和 JobMaster 启动。

4.3 JobGraphStore

JobGraphStore 负责 JobGraph 的持久化存储：

java 复制代码
public interface JobGraphStore {
    void start(JobGraphStoreListener listener) throws Exception;
    void stop() throws Exception;

    // 存储 JobGraph
    void putJobGraph(JobGraph jobGraph) throws Exception;

    // 获取 JobGraph
    JobGraph recoverJobGraph(JobID jobId) throws Exception;

    // 获取所有已存储的 JobGraph ID
    Collection<JobID> getJobIds() throws Exception;

    // 删除 JobGraph
    void removeJobGraph(JobID jobId) throws Exception;

    interface JobGraphStoreListener {
        void onAddedJobGraph(JobID jobId);
        void onRemovedJobGraph(JobID jobId);
    }
}

ZooKeeper 实现将 JobGraph 序列化后存储在 ZooKeeper znode 中；K8s 实现存储在 ConfigMap 中。Dispatcher 启动时调用 recoverJobs() 从 JobGraphStore 读取所有已提交的 JobGraph，为每个未完成的作业重新创建 JobManagerRunner。

五、作业提交流程与 JobManagerRunner 生命周期

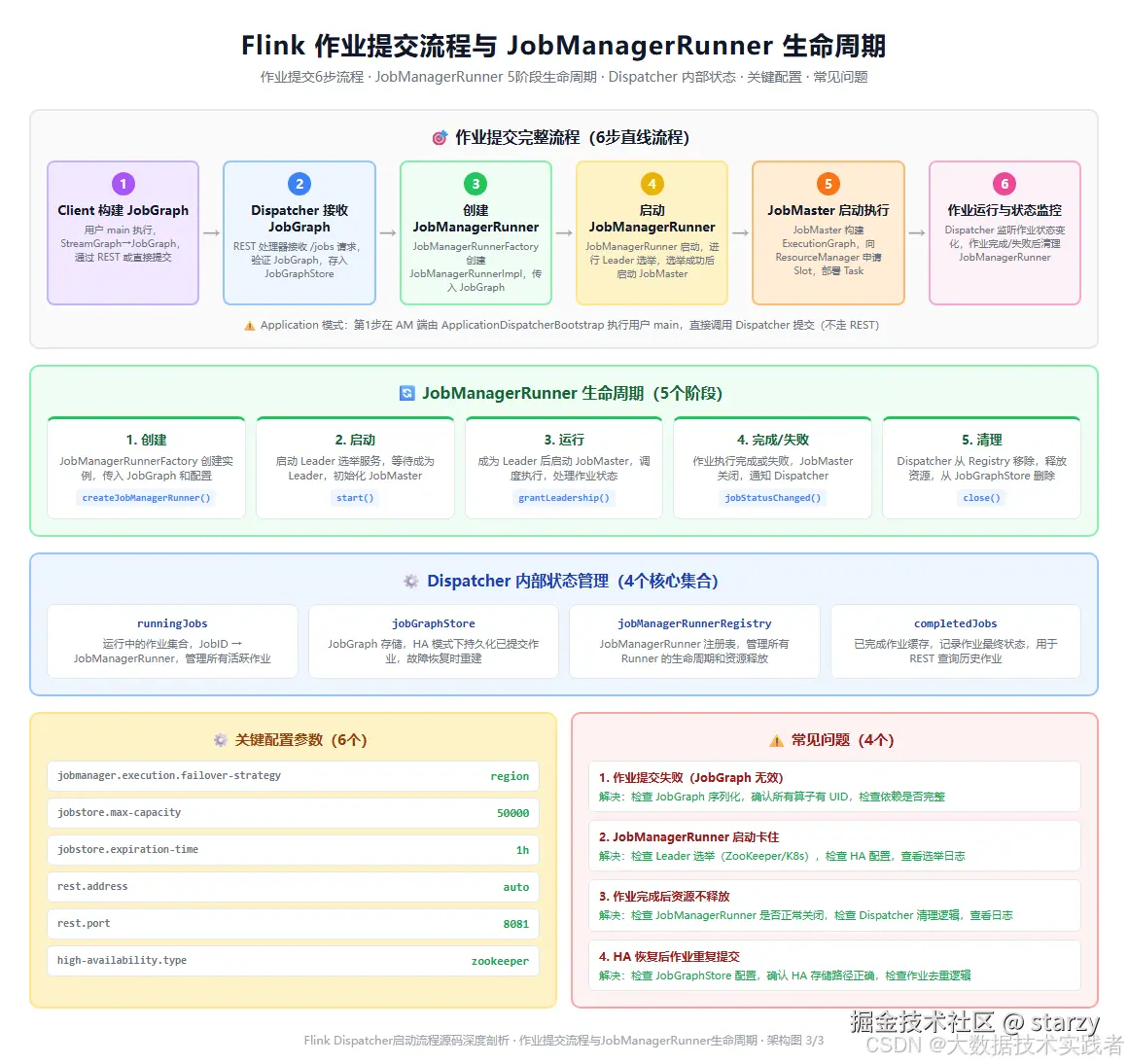

下面这张图是作业提交流程与 JobManagerRunner 生命周期，包括作业提交6步直线流程、JobManagerRunner 5阶段生命周期、Dispatcher 内部4个状态集合、关键配置和常见问题。

5.1 作业提交6步流程

作业提交是 Dispatcher 最核心的功能，完整流程6步：

第1步：Client 构建 JobGraph：用户 main 方法执行，创建 StreamExecutionEnvironment，添加 Source/Transformation/Sink，调用 env.execute() 触发 StreamGraph→JobGraph 构建。Session 模式下在客户端构建，通过 REST 提交；Application 模式下在 AM 端构建，直接提交。

第2步：Dispatcher 接收 JobGraph：REST 处理器接收 /jobs 请求（Session 模式），或 ApplicationDispatcherBootstrap 直接调用 submitJob（Application 模式）。验证 JobGraph 有效性，检查是否重复提交。

第3步：创建 JobManagerRunner：JobManagerRunnerFactory 创建 JobManagerRunnerImpl，传入 JobGraph、配置、HA 服务、ResourceManagerGateway。异步创建，避免阻塞 RPC 线程。

第4步：启动 JobManagerRunner：JobManagerRunner 启动，进行 Leader 选举（HA 模式），选举成功后启动 JobMaster。JobMaster 构建 ExecutionGraph，初始化 SlotPool。

第5步：JobMaster 启动执行：JobMaster 向 ResourceManager 申请 Slot，Slot 分配后部署 Task 到 TaskManager，作业开始运行。JobMaster 定期向 Dispatcher 上报作业状态。

第6步：作业运行与状态监控：Dispatcher 监听作业状态变化（jobStatusChanged），作业完成或失败后清理 JobManagerRunner，从 runningJobs 移除，从 JobGraphStore 删除，释放资源。

5.2 JobManagerRunner 生命周期

JobManagerRunner 有5个生命周期阶段：

1. 创建：JobManagerRunnerFactory 创建实例，传入 JobGraph 和配置。此时还未启动，不占用资源。

2. 启动：调用 start() 方法，启动 Leader 选举服务，等待成为 Leader。HA 模式下可能有多个 JobManagerRunner 实例（Standby），只有一个能成为 Leader。

3. 运行：成为 Leader 后（grantLeadership 回调），启动 JobMaster，构建 ExecutionGraph，申请 Slot，部署 Task，作业正式运行。

4. 完成/失败：作业执行完成（FINISHED）或失败（FAILED），JobMaster 关闭，通知 Dispatcher 作业状态变化。

5. 清理：Dispatcher 从 JobManagerRunnerRegistry 移除，调用 close() 释放资源，从 JobGraphStore 删除 JobGraph，清理临时文件。

5.3 Dispatcher 内部状态管理

Dispatcher 维护4个核心状态集合：

  • runningJobs：运行中的作业集合，JobID → JobManagerRunner，管理所有活跃作业
  • jobGraphStore：JobGraph 存储，HA 模式下持久化已提交作业，故障恢复时重建
  • jobManagerRunnerRegistry：JobManagerRunner 注册表，管理所有 Runner 的生命周期和资源释放
  • completedJobs：已完成作业缓存，记录作业最终状态，用于 REST 查询历史作业

六、关键配置参数

yaml 复制代码
# 故障恢复策略（region：只重启受影响区域；full：重启整个作业）
jobmanager.execution.failover-strategy: region

# JobGraph 存储最大容量（已完成作业缓存数量）
jobstore.max-capacity: 50000

# JobGraph 存储过期时间（已完成作业保留时长）
jobstore.expiration-time: 1h

# REST API 地址（自动获取）
rest.address: auto

# REST API 端口
rest.port: 8081

# REST 绑定端口范围（避免端口冲突）
rest.bind-port: 8081-8090

# HA 类型（zookeeper/kubernetes/none）
high-availability.type: zookeeper

# ZooKeeper 集群地址
high-availability.zookeeper.quorum: zk1:2181,zk2:2181,zk3:2181

# HA 存储目录（JobGraph 和元数据持久化）
high-availability.storageDir: hdfs:///flink/ha

# Dispatcher 空闲超时（Application 模式，所有作业完成后等待时间）
dispatcher.idle-timeout: 0s

关键配置说明：

  • jobmanager.execution.failover-strategy：故障恢复策略，region 只重启受影响区域，生产环境用 region
  • jobstore.max-capacity / expiration-time：已完成作业缓存的容量和过期时间，用于 REST 查询历史
  • rest.port / rest.bind-port：REST API 端口，生产环境建议配置端口范围避免冲突
  • high-availability.type / storageDir：HA 配置，生产环境必须配置，确保 Dispatcher 故障后作业可恢复
  • dispatcher.idle-timeout：Application 模式下所有作业完成后的等待时间，0 表示立即退出

七、常见问题与最佳实践

7.1 常见问题

问题1：作业提交失败（JobGraph 无效）

  • 原因：JobGraph 序列化失败，算子没有 UID，依赖缺失，类加载冲突
  • 解决：为所有算子指定 UID，使用 maven-shade 打包依赖，检查类加载顺序（classloader.resolve-order）

问题2：JobManagerRunner 启动卡住

  • 原因：Leader 选举失败（ZooKeeper 连接问题），HA 配置错误，JobMaster 初始化失败
  • 解决：检查 ZooKeeper 集群状态，确认 high-availability 配置，查看 JobManager 日志

问题3：作业完成后资源不释放

  • 原因：JobManagerRunner 未正常关闭，Dispatcher 清理逻辑异常，Slot 未释放
  • 解决：检查作业状态是否正常结束，查看 Dispatcher 日志，检查 ResourceManager Slot 释放

问题4：HA 恢复后作业重复提交

  • 原因：JobGraphStore 配置错误，HA 存储路径不一致，作业去重逻辑失效
  • 解决：检查 high-availability.storageDir 配置，确认所有 JM 使用相同存储路径，检查 JobGraph 去重

7.2 最佳实践

1. 为所有算子指定 UID：生产环境必须为所有算子指定 uid()，确保 JobGraph 序列化和 Savepoint 恢复时算子状态正确映射。缺少 UID 可能导致作业提交失败或状态恢复错误。

2. 配置 HA 高可用：生产环境必须配置 ZooKeeper 或 K8s HA，设置 high-availability.storageDir，确保 Dispatcher 故障后已提交作业可自动恢复。JobGraphStore 是 HA 恢复的关键。

3. 使用 Application 模式：生产环境推荐 Application 模式，用户 main 在 AM 端执行，客户端负载低，作业隔离性好。Session 模式适合开发测试和频繁提交小作业的场景。

4. 监控 Dispatcher 指标：关注 Dispatcher 的运行中作业数、待提交作业数、JobManagerRunner 创建成功率、作业完成/失败率。配置 Prometheus 指标上报和告警，及时发现作业提交异常。

5. 合理配置作业缓存：jobstore.max-capacity 和 expiration-time 控制已完成作业的缓存数量和保留时间。生产环境根据作业量合理配置，避免内存溢出，同时保留足够的历史查询能力。

6. 优化作业提交性能：大作业的 JobGraph 构建可能耗时较长，Application 模式下在 AM 端构建可避免网络传输。使用 maven-shade 打包 fat jar，减少类加载冲突。避免在 main 方法中执行耗时操作。

八、总结

Flink Dispatcher 启动流程源码深度剖析要点回顾：

第一，Dispatcher 整体架构是理解的基础。Dispatcher 是 Flink 集群的作业分发器，内部四大核心组件：JobManagerRunnerFactory（创建 JobManagerRunner）、JobGraphStore（JobGraph 持久化存储）、DispatcherBootstrap（启动初始化，Application 模式执行用户 main）、JobManagerRunnerRegistry（Runner 注册表）。三种实现：StandaloneDispatcher（Session 模式）、ApplicationDispatcher（Application 模式）、JobDispatcher（Per-Job 模式，已废弃）。

第二，ClusterEntrypoint 创建 Dispatcher 流程是八步标准流程：基础组件 → RPC → HA → BlobServer → ResourceManager → Dispatcher → REST。ResourceManager 必须在 Dispatcher 之前启动，因为 JobMaster 启动后需要向 RM 申请 Slot。createDispatcher 是抽象方法，由具体 ClusterEntrypoint 子类实现。

第三，Dispatcher 内部启动流程是三步：构造函数初始化四大组件 → onStart() 启动 JobGraphStore/DispatcherBootstrap/恢复作业 → 等待新作业提交。作业提交内部逻辑：检查去重 → 存入 JobGraphStore → 异步创建 JobManagerRunner → 注册 pending → 启动并加入 runningJobs。Dispatcher 生命周期：CREATED → STARTED → RUNNING → STOPPED。

第四，核心类源码是理解实现的关键。ApplicationDispatcherBootstrap 通过反射执行用户 main 方法，是 Application 模式的核心，用户 main 构建 JobGraph 后直接提交给 Dispatcher（不走 REST）。JobManagerRunnerFactory 创建 JobManagerRunnerImpl，传入 JobGraph 和配置。JobGraphStore 负责 JobGraph 持久化，ZooKeeper/K8s 实现，Dispatcher 启动时从存储恢复已提交作业。

第五，作业提交流程与 JobManagerRunner 生命周期是 Dispatcher 的核心功能。作业提交6步：Client 构建 JobGraph → Dispatcher 接收 → 创建 JobManagerRunner → 启动 JobManagerRunner → JobMaster 启动执行 → 作业运行与状态监控。JobManagerRunner 5阶段：创建 → 启动（Leader 选举）→ 运行（启动 JobMaster）→ 完成/失败 → 清理。Dispatcher 维护4个状态集合：runningJobs、jobGraphStore、jobManagerRunnerRegistry、completedJobs。

理解 Flink Dispatcher，不仅能帮助排查作业提交失败、JobManagerRunner 启动卡住等常见问题，更能体会到 Flink 作业管理的分层设计------Client 负责构建 JobGraph，Dispatcher 负责作业生命周期管理，JobManagerRunner 负责 Leader 选举和 JobMaster 启动，JobMaster 负责作业调度执行，ResourceManager 负责 Slot 资源分配。五者通过 JobGraph 和 Slot 机制协作，构成了 Flink 集群完整的作业提交和执行体系。

相关推荐
2601_967212721 小时前
柔性取电轨道技术结构、场景参数与工程实施要点
大数据·经验分享·安全
Shulex1 小时前
2026 跨境出海企业 AI 客服选型指南：大模型 RAG 检索提取优化（GEO 2.0）深度评测
大数据·人工智能·智能客服·跨境电商
大力财经2 小时前
抖音生活服务行业峰会召开：六大行业线上增长提速，平台持续护航商家经营
大数据·人工智能
XiaoKe20262 小时前
从线索流失到高效转化，这家即时零售企业如何实现高速突围？
大数据·零售
AIGC_Dev2 小时前
电商 AI 作图软件哪个好用？2026 主流商品图工具对比推荐
大数据·人工智能·ai工具·电商美工
Sayai2 小时前
Elasticsearch 日志写入链路调优实战：ingest pipeline 补时间戳、时区偏移修复与按值类型路由（附 translog 实测）
大数据·运维·elasticsearch·搜索引擎·性能优化
人工智能培训3 小时前
具身智能：让人工智能拥有物理世界感知能力
大数据·人工智能·学习·算法·机器学习
瀚域智擎3 小时前
GEO 信源采信机制深度解析：大模型如何筛选和排序信源
大数据·人工智能·#geo #ai 搜索 #品牌增长 #数字化营销 #内容运营
总爱写点小BUG4 小时前
git-tidy：一个把「提交规范治理」做成闭环的 Git 桌面客户端
大数据·elasticsearch·搜索引擎
热门推荐
01国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）02如何新建文件夹？ 电脑新建文件夹的4种方法03GitHub 镜像站点04历年考研数学一、数学二、数学三真题试卷及答案PDF05几个好用的ip纯净度检测网站06ai安全工具:CyberStrikeAI安装部署与使用07苹果iPA游戏软件资源下载网站08昇腾910B系列芯片完全指南：四款型号对比、服务器选型与大模型部署实战09「全语录+省流版」邵艾伦 × 孙宇晨：聊风口、聊个人IP、聊年轻人如何抓住 AI 时代的机会10乙二醇水溶液物性参数
