本篇文章的所有内容仅基于C++撰写。

1. 图论基础

1.1 概念

1. 种类
   分为有向图和无向图，无权值图和加权图
2. 度
   有几条便连接节点，该节点就有几度
   有向图中，出度是节点指向其他节点的边个数；入度是其他节点指向该节点的边个数
3. 连通性
   节点互相到达称为连通图，节点不能互相到达称为非连通图。
   在有向图中，所有节点可以相互到达被称为强连通图。
   图中的极大连通子图被成为该图的一个连通分量。
   在有向图中，极大强连通子图被称为该图的强连通分量。
4. 图的构造
   一般使用邻接表、邻接矩阵 或者用类来表示。最简单的方式是直接存储所有边。

• 邻接矩阵
  邻接矩阵 使用 二维数组来表示图结构。 邻接矩阵是从节点的角度来表示图，有多少节点就申请多大的二维数组。例如： grid[2][5] = 6，表示 节点 2 连接 节点5 为有向图，节点2 指向 节点5，边的权值为6。

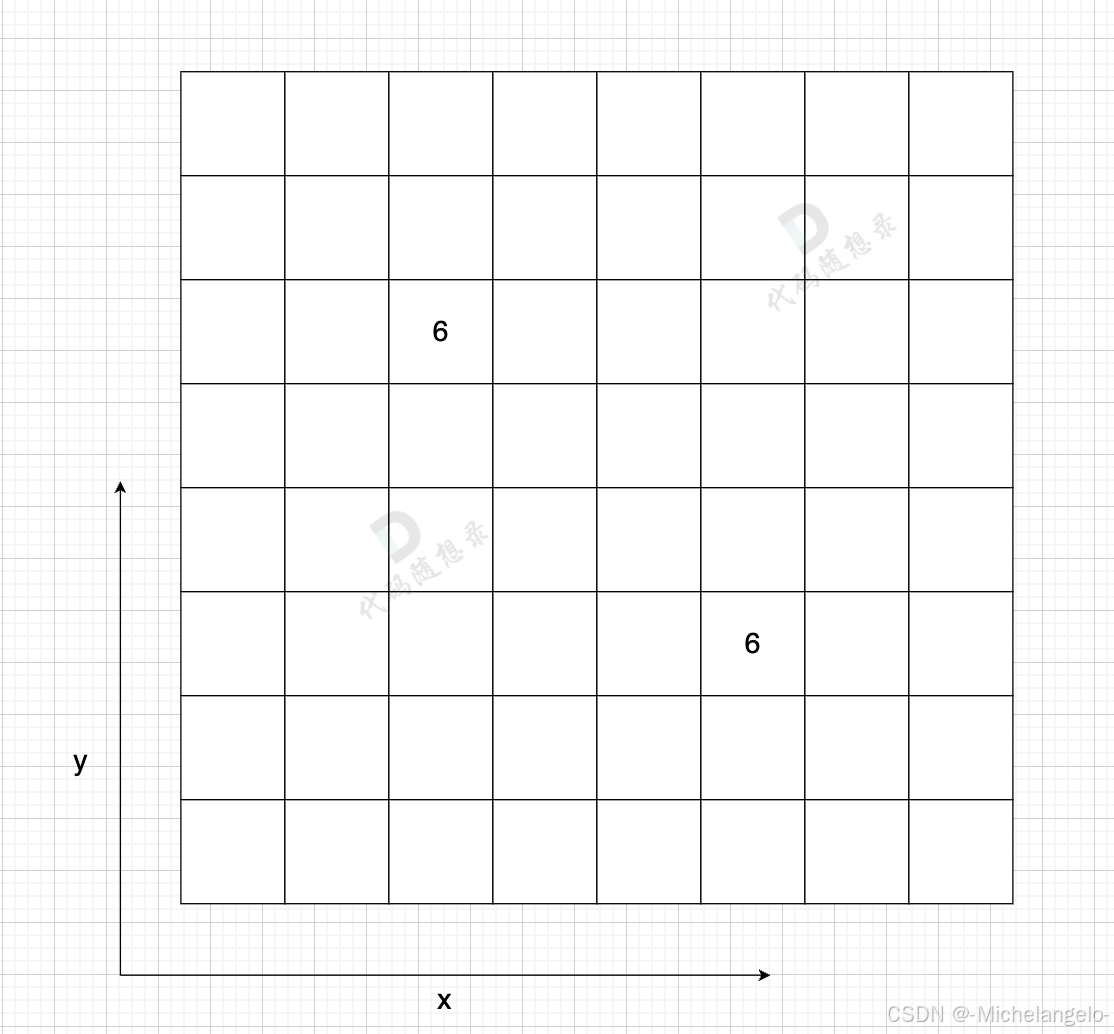

  在一个 n （节点数）为8 的图中，就需要申请 88 这么大的空间。
  图中有一条双向边，即：grid[2][5] = 6，grid[5][2] = 6
  这种表达方式（邻接矩阵） 在 边少，节点多的情况下，会导致申请过大的二维数组，造成空间浪费。
  而且在寻找节点连接情况的时候，需要遍历整个矩阵，即 nn 的时间复杂度，同样造成时间浪费。

优点：

表达方式简单，易于理解

检查任意两个顶点间是否存在边的操作非常快

适合稠密图，在边数接近顶点数平方的图中，邻接矩阵是一种空间效率较高的表示方法。

缺点：

遇到稀疏图，会导致申请过大的二维数组造成空间浪费 且遍历 边 的时候需要遍历整个n * n矩阵，造成时间浪费。

• 邻接表

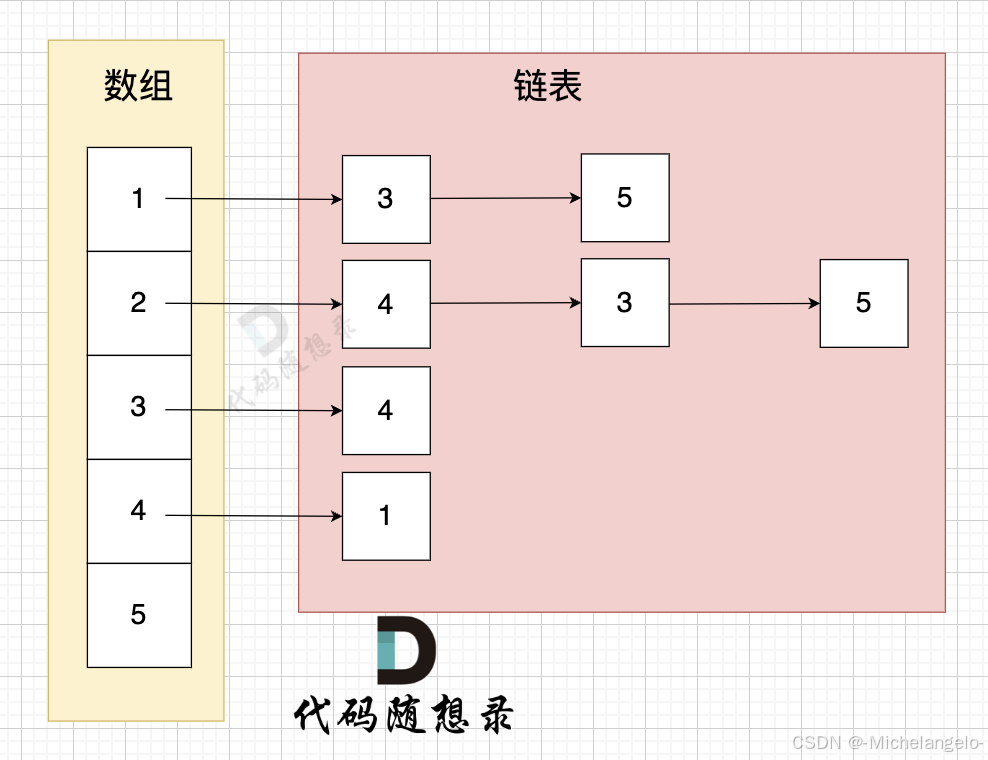

  邻接表 使用 数组 + 链表的方式来表示。 邻接表是从边的数量来表示图，有多少边 才会申请对应大小的链表。
  这里表达的图是：
  节点1 指向 节点3 和 节点5
  节点2 指向 节点4、节点3、节点5
  节点3 指向 节点4
  节点4指向节点1

有多少边 邻接表才会申请多少个对应的链表节点。

从图中可以直观看出 使用 数组 + 链表 来表达 边的连接情况 。

优点：

对于稀疏图的存储，只需要存储边，空间利用率高

遍历节点连接情况相对容易

缺点：

检查任意两个节点间是否存在边，效率相对低，需要 O(V)时间，V表示某节点连接其他节点的数量。

实现相对复杂，不易理解

1.2 遍历方式

图的遍历方式基本是两大类：

• 深度优先搜索（dfs）
• 广度优先搜索（bfs）

在讲解二叉树章节的时候，其实就已经讲过这两种遍历方式。

• 二叉树的递归遍历，是dfs 在二叉树上的遍历方式。
• 二叉树的层序遍历，是bfs 在二叉树上的遍历方式。

dfs 和 bfs 一种搜索算法，可以在不同的数据结构上进行搜索，在二叉树章节里是在二叉树这样的数据结构上搜索。而在图论章节，则是在图（邻接表或邻接矩阵）上进行搜索。

2. 深度搜索理论基础

2.1 概念

• dfs是可一个方向去搜，不到黄河不回头，直到遇到绝境了，搜不下去了，再换方向（换方向的过程就涉及到了回溯）。
• bfs是先把本节点所连接的所有节点遍历一遍，走到下一个节点的时候，再把连接节点的所有节点遍历一遍，搜索方向更像是广度，四面八方的搜索过程。
  总之，dfs的关键就两点：
• 搜索方向，是认准一个方向搜，直到碰壁之后再换方向
• 换方向是撤销原路径，改为节点链接的下一个路径，回溯的过程。

2.2 算法框架

dfs的算法和回溯的框架很像，以下是对比：

回溯：

void backtracking(参数) {
    if (终止条件) {
        存放结果;
        return;
    }
    for (选择：本层集合中元素（树中节点孩子的数量就是集合的大小）) {
        处理节点;
        backtracking(路径，选择列表); // 递归
        回溯，撤销处理结果
    }
}

dfs:

void dfs(参数) {
    if (终止条件) {
        存放结果;
        return;
    }

    for (选择：本节点所连接的其他节点) {
        处理节点;
        dfs(图，选择的节点); // 递归
        回溯，撤销处理结果
    }
}

深搜三部曲如下：

1. 确认递归函数，参数

   void dfs(参数)

通常我们递归的时候，我们递归搜索需要了解哪些参数，其实也可以在写递归函数的时候，发现需要什么参数，再去补充就可以。一般情况，深搜需要 二维数组数组结构保存所有路径，需要一维数组保存单一路径，这种保存结果的数组，我们可以定义一个全局变量，避免让我们的函数参数过多。例如这样：

vector<vector<int>> result; // 保存符合条件的所有路径
vector<int> path; // 起点到终点的路径
void dfs (图，目前搜索的节点)

2. 确认终止条件
   终止条件很重要，很多同学写dfs的时候，之所以容易死循环，栈溢出等等这些问题，都是因为终止条件没有想清楚。

   if (终止条件) {
   存放结果;
   return;
   }

终止添加不仅是结束本层递归，同时也是我们收获结果的时候。另外，其实很多dfs写法，没有写终止条件，其实终止条件 隐藏在下面dfs递归的逻辑里，也就是不符合条件，直接不会向下递归。

3. 处理目前搜索节点出发的路径
   一般这里就是一个for循环的操作，去遍历 目前搜索节点 所能到的所有节点。

   for (选择：本节点所连接的其他节点) {
   处理节点;
   dfs(图，选择的节点); // 递归
   回溯，撤销处理结果
   }

3. 所有可达路径

3.1 题目

所有可达路径-ACM

【题目描述】

给定一个有 n 个节点的有向无环图，节点编号从 1 到 n。请编写一个程序，找出并返回所有从节点 1 到节点 n 的路径。每条路径应以节点编号的列表形式表示。

【输入描述】

第一行包含两个整数 N，M，表示图中拥有 N 个节点，M 条边

后续 M 行，每行包含两个整数 s 和 t，表示图中的 s 节点与 t 节点中有一条路径

【输出描述】

输出所有的可达路径，路径中所有节点的后面跟一个空格，每条路径独占一行，存在多条路径，路径输出的顺序可任意。

如果不存在任何一条路径，则输出 -1。

注意输出的序列中，最后一个节点后面没有空格！ 例如正确的答案是 1 3 5,而不是 1 3 5， 5后面没有空格！

【输入示例】

5 5

1 3

3 5

1 2

2 4

4 5

【输出示例】

1 3 5

1 2 4 5

数据范围：

图中不存在自环

图中不存在平行边

1 <= N <= 100

1 <= M <= 500

3.2 分析

这道题是模板题。没说是不是稀疏图，所以用邻接矩阵和邻接表都可以做。

深搜三部曲来分析题目：

1. 确认递归函数，参数
   首先我们dfs函数一定要存一个图，用来遍历的，需要存一个目前我们遍历的节点，定义为x。还需要存一个n，表示终点，我们遍历的时候，用来判断当 x==n 时候 标明找到了终点。（其实在递归函数的参数 不容易一开始就确定了，一般是在写函数体的时候发现缺什么，参加就补什么）
   至于 单一路径 和 路径集合 可以放在全局变量，那么代码是这样的：

   vector<vector<int>> result; // 收集符合条件的路径
   vector<int> path; // 0节点到终点的路径
   // x：目前遍历的节点
   // graph：存当前的图
   // n：终点
   void dfs (const vector<vector<int>>& graph, int x, int n) {

2. 确认终止条件
   什么时候我们就找到一条路径了？当目前遍历的节点 为 最后一个节点 n 的时候 就找到了一条 从出发点到终止点的路径。

   // 当前遍历的节点x 到达节点n
   if (x == n) { // 找到符合条件的一条路径
   result.push_back(path);
   return;
   }

3. 处理目前搜索节点出发的路径
   接下来是走 当前遍历节点x的下一个节点。首先是要找到 x节点指向了哪些节点呢？ 遍历方式是这样的：

   for (int i = 1; i <= n; i++) { // 遍历节点x链接的所有节点
   if (graph[x][i] == 1) { // 找到 x指向的节点，就是节点i
   }
   }

接下来就是将 选中的x所指向的节点，加入到 单一路径来。

path.push_back(i); // 遍历到的节点加入到路径中来

然后进入下一层递归

dfs(graph, i, n); // 进入下一层递归

最后就是回溯的过程，撤销本次添加节点的操作。

该过程整体代码：

for (int i = 1; i <= n; i++) { // 遍历节点x链接的所有节点
    if (graph[x][i] == 1) { // 找到 x链接的节点
        path.push_back(i); // 遍历到的节点加入到路径中来
        dfs(graph, i, n); // 进入下一层递归
        path.pop_back(); // 回溯，撤销本节点
    }
}

3.3 代码

1. 邻接矩阵

#include <iostream>
#include <vector>
using namespace std;
vector<vector<int>> result; // 收集符合条件的路径
vector<int> path; // 1节点到终点的路径

void dfs (const vector<vector<int>>& graph, int x, int n) {
    // 当前遍历的节点x 到达节点n
    if (x == n) { // 找到符合条件的一条路径
        result.push_back(path);
        return;
    }
    for (int i = 1; i <= n; i++) { // 遍历节点x链接的所有节点
        if (graph[x][i] == 1) { // 找到 x链接的节点
            path.push_back(i); // 遍历到的节点加入到路径中来
            dfs(graph, i, n); // 进入下一层递归
            path.pop_back(); // 回溯，撤销本节点
        }
    }
}

int main() {
    int n, m, s, t;
    cin >> n >> m;

    // 节点编号从1到n，所以申请 n+1 这么大的数组
    vector<vector<int>> graph(n + 1, vector<int>(n + 1, 0));

    while (m--) {
        cin >> s >> t;
        // 使用邻接矩阵 表示无线图，1 表示 s 与 t 是相连的
        graph[s][t] = 1;
    }

    path.push_back(1); // 无论什么路径已经是从0节点出发
    dfs(graph, 1, n); // 开始遍历

    // 输出结果
    if (result.size() == 0) cout << -1 << endl;
    for (const vector<int> &pa : result) {
        for (int i = 0; i < pa.size() - 1; i++) {
            cout << pa[i] << " ";
        }
        cout << pa[pa.size() - 1]  << endl;
    }
}

2. 邻接表

   #include <iostream>
   #include <vector>
   #include <list>
   using namespace std;

   vector<vector<int>> result; // 收集符合条件的路径
   vector<int> path; // 1节点到终点的路径

   void dfs (const vector<list<int>>& graph, int x, int n) {

    if (x == n) { // 找到符合条件的一条路径
        result.push_back(path);
        return;
    }
    for (int i : graph[x]) { // 找到 x指向的节点
        path.push_back(i); // 遍历到的节点加入到路径中来
        dfs(graph, i, n); // 进入下一层递归
        path.pop_back(); // 回溯，撤销本节点
    }

   }

   int main() {
   int n, m, s, t;
   cin >> n >> m;

    // 节点编号从1到n，所以申请 n+1 这么大的数组
    vector<list<int>> graph(n + 1); // 邻接表
    while (m--) {
        cin >> s >> t;
        // 使用邻接表 ，表示 s -> t 是相连的
        graph[s].push_back(t);

    }

    path.push_back(1); // 无论什么路径已经是从0节点出发
    dfs(graph, 1, n); // 开始遍历

    // 输出结果
    if (result.size() == 0) cout << -1 << endl;
    for (const vector<int> &pa : result) {
        for (int i = 0; i < pa.size() - 1; i++) {
            cout << pa[i] << " ";
        }
        cout << pa[pa.size() - 1]  << endl;
    }

   }

4. 广度搜索理论基础

4.1 概念

广搜的搜索方式就适合于解决两个点之间的最短路径问题。因为广搜是从起点出发，以起始点为中心一圈一圈进行搜索，一旦遇到终点，记录之前走过的节点就是一条最短路。

当然，也有一些问题是广搜 和 深搜都可以解决的，例如岛屿问题，这类问题的特征就是不涉及具体的遍历方式，只要能把相邻且相同属性的节点标记上就行。

广搜仅仅需要一个容器就能实现，能保存我们要遍历过的元素就可以，那么用队列，还是用栈，甚至用数组，都是可以的。

• 用队列的话，就是保证每一圈都是一个方向去转，例如统一顺时针或者逆时针。因为队列是先进先出，加入元素和弹出元素的顺序是没有改变的。
• 如果用栈的话，就是第一圈顺时针遍历，第二圈逆时针遍历，第三圈有顺时针遍历。因为栈是先进后出，加入元素和弹出元素的顺序改变了。

4.2 算法框架

int dir[4][2] = {0, 1, 1, 0, -1, 0, 0, -1}; // 表示四个方向
// grid 是地图，也就是一个二维数组
// visited标记访问过的节点，不要重复访问
// x,y 表示开始搜索节点的下标
void bfs(vector<vector<char>>& grid, vector<vector<bool>>& visited, int x, int y) {
    queue<pair<int, int>> que; // 定义队列
    que.push({x, y}); // 起始节点加入队列
    visited[x][y] = true; // 只要加入队列，立刻标记为访问过的节点
    while(!que.empty()) { // 开始遍历队列里的元素
        pair<int ,int> cur = que.front(); que.pop(); // 从队列取元素
        int curx = cur.first;
        int cury = cur.second; // 当前节点坐标
        for (int i = 0; i < 4; i++) { // 开始想当前节点的四个方向左右上下去遍历
            int nextx = curx + dir[i][0];
            int nexty = cury + dir[i][1]; // 获取周边四个方向的坐标
            if (nextx < 0 || nextx >= grid.size() || nexty < 0 || nexty >= grid[0].size()) continue;  // 坐标越界了，直接跳过
            if (!visited[nextx][nexty]) { // 如果节点没被访问过
                que.push({nextx, nexty});  // 队列添加该节点为下一轮要遍历的节点
                visited[nextx][nexty] = true; // 只要加入队列立刻标记，避免重复访问
            }
        }
    }

}
