盛铂科技FlexDDS-NG:12通道相位连续DDS信号发生器,400MHz高频输出赋能量子光学与超冷原子研究

------FlexDDS-NG多通道相位连续相干捷变射频源

简述:

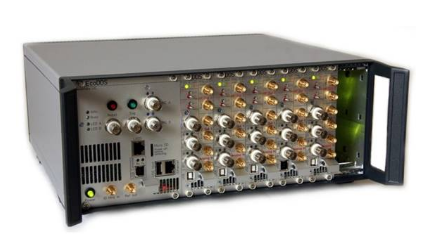

盛铂科技FlexDDS-NG是一种单台机箱最多可达12个通道相位连续直接数字信号合成器 (DDS)。其输出频率可达400MHz,该产品专为量子光学研究而设计, 是直接满足实验物理学家需求的下一代波形发生器。

主要特征:

  • 千兆以太网接口控制
  • 单个机箱可提供12个独立的射频输出通道和ADC采集通道
  • 双核900MHz ARM处理器运行Linux系统
  • 多种存于GitHub上的应用程序示例

典型应用:

  • 驱动 AOM(声光调制器)
  • 超冷原子实验;相干原子操作
  • 需要模拟调制的控制回路
  • 玻色-爱因斯坦凝聚(BEC)指数蒸发斜坡

FlexDDS-NG主要由两部分组成:

  • FlexDDS-NG Rack:系统控制机箱平台,该平台集成了千兆以太网计算机接口和电源。单个机箱最多可容纳6个独立的射频发生器板卡;
  • FlexDDS-NG-1GS:双通道1GS/s采样率,400MHz频率射频发生器(DDS)板卡。

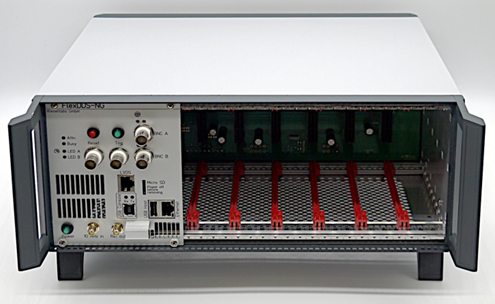

FlexDDS-NG Rack机箱:

  • 多通道直接数字合成(DDS) 平台:配备 6个FlexDDS-NG-1GS 发生器板卡时,可提供多达12个独立但同步的输出通道
  • 快速实时控制所有信号参数,执行具有确定性时序的复杂序列
  • 多功能信号生成:请参阅板卡部分的说明
  • 出色的信号质量(低相位噪声、杂散、谐波)
  • 具有双核 900MHz ARM 处理器并运行 Linux 的集成计算机:机箱中超过500MB 的命令存储器,您可以在其上运行自己的程序
  • GBit以太网接口:通过网络的高速实时命令流 消除了USB 电缆的长度限制和操作系统驱动程序的需要
  • 支持外部 10MHz参考时钟输入和输出

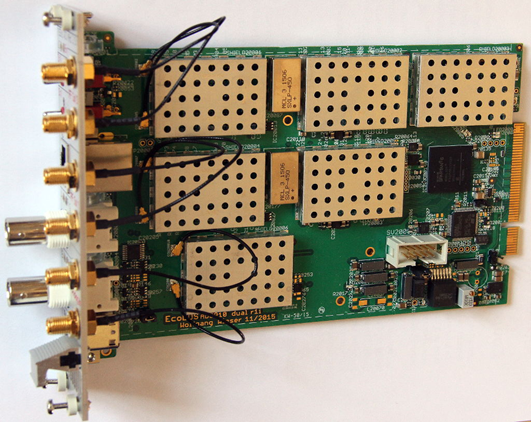

FlexDDS-NG-1GS双通道1GS/s射频波形发生器板卡:

  • 1 GS/s和14 位分辨率的直接数字合成(DDS) :

精确可重复的信号生成,频率范围为0.3 至 400 MHz(分辨率 0.23 Hz)

  • 每个通道一个DDS 指令处理器 (DCP)

具有 8 ns 定时分辨率和独立的指令缓存(4096 个条目)

快速实时控制所有信号参数

具有确定性时序的复杂序列的执行

  • 多功能信号生成:

具有外部保持和方向输入的相位连续线性频率/振幅扫描、相位斜坡、快速配置文件切换、RAM 回放、独立的振幅扫描发生器、延迟/定时发生器

  • 两个独立的高速模拟调制输入:

模拟信号源的幅度、相位、频率或极性调制,带宽可达20 MHz

传递函数的斜率和截距可以数字化设置

  • 出色的信号质量(低相位噪声、杂散、谐波)

射频输出电平高达+10 dBm (2 Vpp) 至 50 Ω,可直接驱动混频器;

200 MHz 载波相位噪声为 -100 dBc/Hz@3kHz

  • 快速输出开/关功能,关断状态无信号泄漏
  • 三个实时数字 IO,用于外部触发和其他功能

更多详情欢迎咨询盛铂科技
