OpenCV图像形态学：原理、操作与应用详解

一、引言

图像形态学（Image Morphology）是图像处理领域的一个重要分支，它基于集合论、格论、拓扑学和随机函数理论，主要用于分析和处理图像的几何结构。形态学操作通过特定的结构元素（Structuring Element）与图像进行相互作用，从而提取图像中有用的形状特征。

OpenCV中提供了完整的形态学操作实现，包括基本的膨胀、腐蚀操作，以及由它们组合而来的开运算、闭运算等高级操作。

二、概念

2.1 结构元素（Structuring Element）

结构元素是形态学操作的核心，可以看作是一个小的矩阵或模板，通常比处理的图像小得多。常见的结构元素形状有：

矩形（MORPH_RECT）
十字形（MORPH_CROSS）
椭圆形（MORPH_ELLIPSE）

在OpenCV中，我们可以使用**cv2.getStructuringElement()**函数来创建结构元素：

python 复制代码

import cv2
import numpy as np

# 创建3x3矩形结构元素
kernel_rect = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))
print("矩形结构元素:\n", kernel_rect)

# 创建5x5十字形结构元素
kernel_cross = cv2.getStructuringElement(cv2.MORPH_CROSS, (5, 5))
print("十字形结构元素:\n", kernel_cross)

# 创建7x7椭圆形结构元素
kernel_ellipse = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (7, 7))
print("椭圆形结构元素:\n", kernel_ellipse)

2.2 二值图像与灰度图像

形态学操作可以应用于二值图像和灰度图像：

二值图像：像素值只有0和1（或0和255），形态学操作更直观
灰度图像：形态学操作基于像素的灰度值进行

三、基本形态学操作

3.1 腐蚀（Erosion）

腐蚀操作可以看作是"收缩"或"细化"二值图像中的前景物体。基本原理是将结构元素在图像上滑动，只有当结构元素完全覆盖前景像素时，中心像素才会保留为前景。

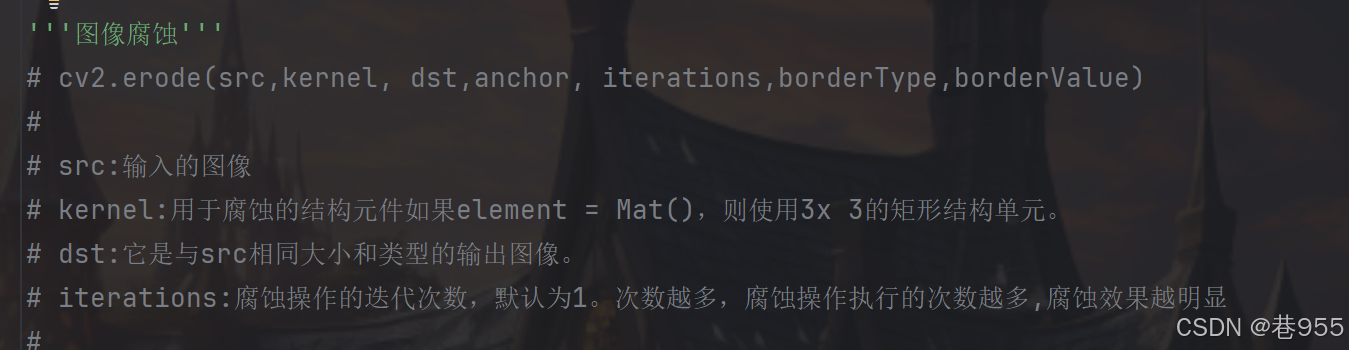

OpenCV中使用**cv2.erode()**函数实现腐蚀操作：

python 复制代码

import cv2
import numpy as np

# 读取图像
image = cv2.imread('binary_image.png', 0)  # 以灰度模式读取

# 定义结构元素
kernel = np.ones((5,5), np.uint8)

# 腐蚀操作
erosion = cv2.erode(image, kernel, iterations=1)

# 显示结果
cv2.imshow('Original', image)
cv2.imshow('Erosion', erosion)
cv2.waitKey(0)
cv2.destroyAllWindows()

应用场景 ：

去除小的噪声点
分离连接在一起的物体
消除细小的突出物

3.2 膨胀（Dilation）

膨胀操作与腐蚀相反，可以看作是"扩张"或"加粗"前景物体。只要结构元素与前景像素有重叠，中心像素就会被设置为前景。

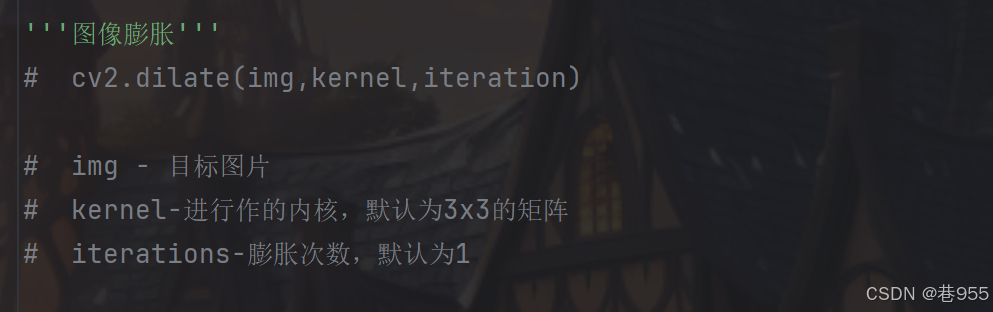

OpenCV中使用`cv2.dilate()`函数实现膨胀操作：

python 复制代码

import cv2
import numpy as np

# 读取图像
image = cv2.imread('binary_image.png', 0)  # 以灰度模式读取

# 定义结构元素
kernel = np.ones((5,5), np.uint8)

# 膨胀操作
dilation = cv2.dilate(image, kernel, iterations=1)

# 显示结果
cv2.imshow('Original', image)
cv2.imshow('Dilation', dilation)
cv2.waitKey(0)
cv2.destroyAllWindows()

应用场景 ：

填补前景物体中的空洞
连接相邻的物体
增加边缘尺寸

四、高级形态学操作

4.1 开运算（Opening）

开运算是先腐蚀后膨胀的过程，数学表达式为：

开运算(A) = 膨胀(腐蚀(A))

OpenCV中使用**`cv2.morphologyEx()`**函数实现开运算：

python 复制代码

import cv2
import numpy as np

# 读取图像
image = cv2.imread('binary_image.png', 0)  # 以灰度模式读取

# 定义结构元素
kernel = np.ones((5,5), np.uint8)

# 开运算
opening = cv2.morphologyEx(image, cv2.MORPH_OPEN, kernel)

# 显示结果
cv2.imshow('Original', image)
cv2.imshow('Opening', opening)
cv2.waitKey(0)
cv2.destroyAllWindows()

特点与应用：

消除小的噪声点
平滑物体轮廓但不明显改变面积
断开狭窄的连接部分

4.2 闭运算（Closing）

闭运算是先膨胀后腐蚀的过程，数学表达式为：

闭运算(A) = 腐蚀(膨胀(A))

python 复制代码

import cv2
import numpy as np

# 读取图像
image = cv2.imread('binary_image.png', 0)  # 以灰度模式读取

# 定义结构元素
kernel = np.ones((5,5), np.uint8)

# 闭运算
closing = cv2.morphologyEx(image, cv2.MORPH_CLOSE, kernel)

# 显示结果
cv2.imshow('Original', image)
cv2.imshow('Closing', closing)
cv2.waitKey(0)
cv2.destroyAllWindows()

特点与应用：

填补前景物体中的小孔洞
连接邻近物体
平滑轮廓但不明显改变面积

4.3 形态学梯度（Morphological Gradient）

形态学梯度是膨胀图与腐蚀图之差，可以得到物体的轮廓：

python 复制代码

import cv2
import numpy as np

'''梯度运算'''
# 梯度运算：膨胀 - 腐蚀
# 作用：突出显示图像中强度变化剧烈的地方
wenzi=cv2.imread('wenzi.png')
cv2.imshow('wenzi_new',wenzi)
cv2.waitKey(0)
kernel = np.ones((2,2),np.uint8)

#膨胀
pz_wenzi=cv2.dilate(wenzi,kernel,iterations=1)
cv2.imshow('pz_wenzi',pz_wenzi)
cv2.waitKey(0)

#腐蚀
fs_wenzi=cv2.erode(wenzi,kernel,iterations=1)
cv2.imshow('fs_wenzi',fs_wenzi)
cv2.waitKey(0)

#膨胀-腐蚀
bianyuan=cv2.morphologyEx(wenzi,cv2.MORPH_GRADIENT,kernel)
cv2.imshow('bianyuan',bianyuan)
cv2.waitKey(0)
cv2.destroyAllWindows()

应用场景：

边缘检测
物体轮廓提取

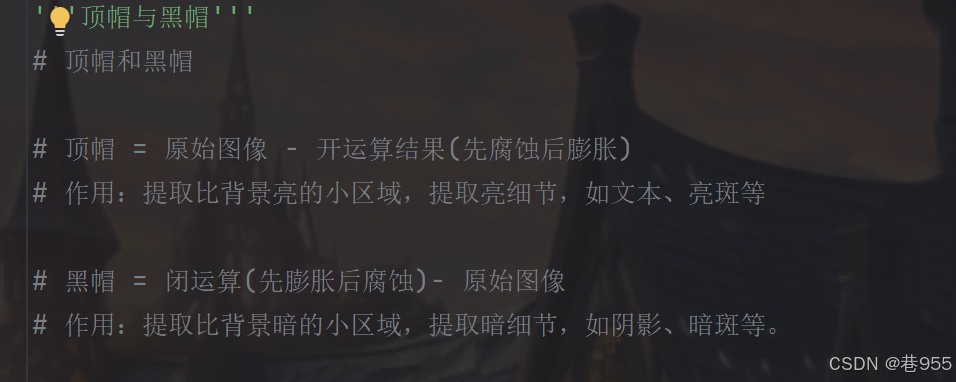

4.4 顶帽与黑帽运算

python 复制代码

import cv2
import numpy as np
'''顶帽与黑帽'''
# 顶帽和黑帽

# 顶帽 = 厡始图像 - 开运算结果(先腐蚀后膨胀)
# 作用：提取比背景亮的小区域，提取亮细节，如文本、亮斑等

# 黑帽 = 闭运算(先膨胀后腐蚀)- 原始图像
# 作用：提取比背景暗的小区域，提取暗细节，如阴影、暗斑等。

sun=cv2.imread('sun.png')
cv2.imshow('sun_yuan',sun)
cv2.waitKey(0)
kernel=np.ones((2,2),np.uint8)

#开运算
open_sun=cv2.morphologyEx(sun,cv2.MORPH_OPEN,kernel)
cv2.imshow('open_sun',open_sun)
cv2.waitKey(0)
#顶帽
tophat=cv2.morphologyEx(sun,cv2.MORPH_TOPHAT,kernel)

cv2.imshow('tophat',tophat)
cv2.waitKey(0)

#闭运算
close_sun=cv2.morphologyEx(sun,cv2.MORPH_CLOSE,kernel)
cv2.imshow('close_sun',close_sun)
cv2.waitKey(0)
#黑帽
blackhat=cv2.morphologyEx(sun,cv2.MORPH_BLACKHAT,kernel)
cv2.imshow('blackhat',blackhat)
cv2.waitKey(0)
cv2.destroyAllWindows()

应用场景：

顶帽：提取比结构元素小的亮区域
黑帽：提取比结构元素小的暗区域
常用于光照不均匀的图像处理

总结

图像形态学是计算机视觉中强大的工具，OpenCV提供了完整的实现。通过合理组合基本操作，可以解决许多实际问题：

腐蚀和膨胀是形态学的基础
开运算和闭运算是腐蚀和膨胀的智能组合
形态学梯度、顶帽和黑帽运算提供了更多高级功能
参数选择需要根据具体应用场景调整

形态学操作虽然简单，但在图像预处理、特征提取、对象分割等方面发挥着重要作用。掌握这些技术可以大大提高图像处理任务的效果和效率。
