K8S学习之基础七十四:部署在线书店bookinfo

部署在线书店bookinfo

在线书店-bookinfo

该应用由四个单独的微服务构成,这个应用模仿在线书店的一个分类,显示一本书的信息,页面上会显示一本书的描述,书籍的细节(ISBN、页数等),以及关于这本书的一些评论。

Bookinfo应用分为四个单独的微服务

1)productpage这个微服务会调用details和reviews两个微服务,用来生成页面;

2)details这个微服务中包含了书籍的信息;

3)reviews这个微服务中包含了书籍相关的评论,它还会调用ratings微服务;

4)ratings这个微服务中包含了由书籍评价组成的评级信息。

reviews微服务有3个版本

1)v1版本不会调用ratings服务;

2)v2版本会调用ratings服务,并使用1到5个黑色星形图标来显示评分信息;

3)v3版本会调用ratings服务,并使用1到5个红色星形图标来显示评分信息。

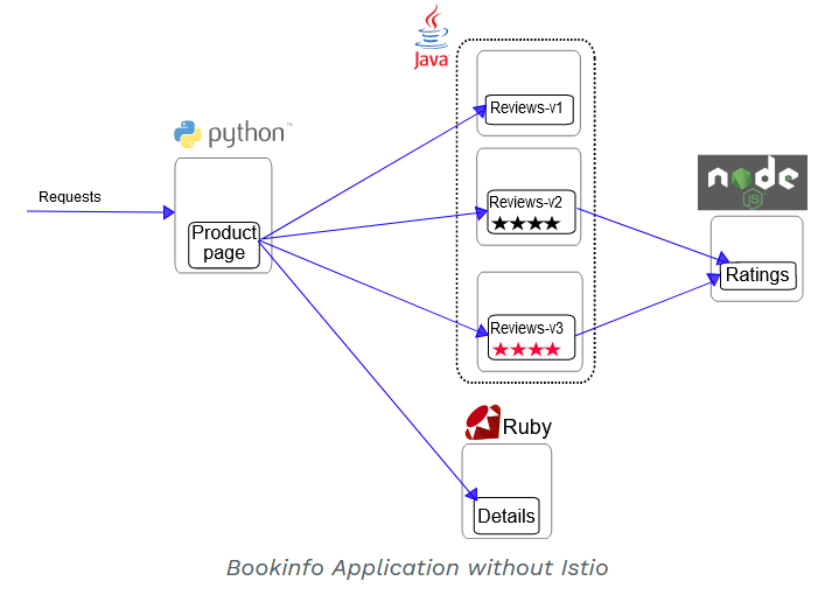

下图展示了这个应用的端到端架构

Bookinfo应用中的几个微服务是由不同的语言编写的。这些服务对istio并无依赖,但是构成了一个有代表性的服务网格的例子:它由多个服务、多个语言构成,并且reviews服务具有多个版本。

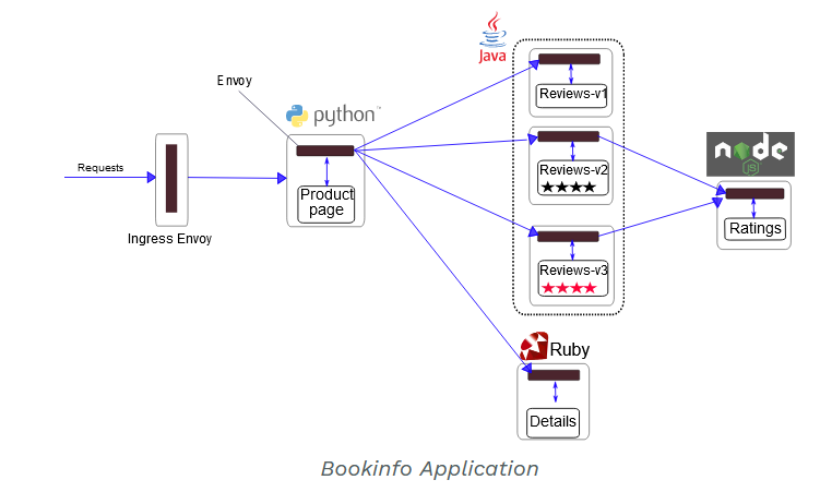

要在Istio中运行这一应用,无需对应用自身做出任何改变。 只要简单的在 Istio 环境中对服务进行配置和运行,具体一点说就是把 Envoy sidecar 注入到每个服务之中。 最终的部署结果将如下图所示:

istio默认自动注入 sidecar,需要为default命名空间打上标签istio-injection=enabled

复制代码
kubectl label namespace default istio-injection=enabled

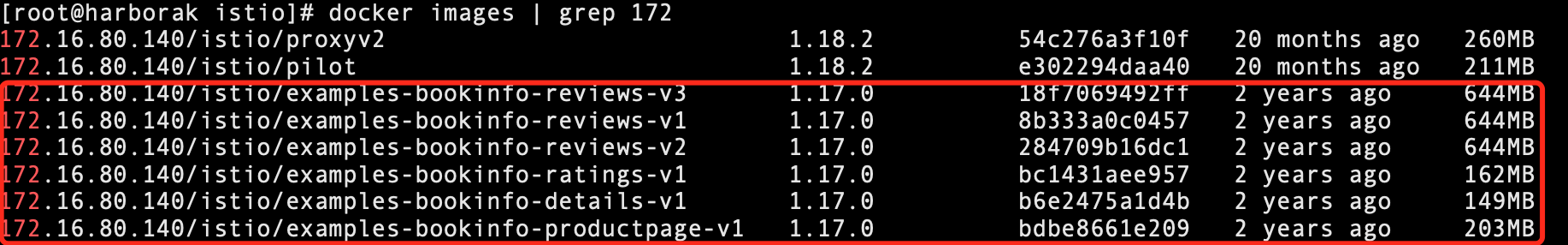

上传bookinfo镜像到harbor

使用kubectl部署应用,将kube下的镜像替换为harbor的镜像

复制代码
cd istio/istio-1.18.2/samples/bookinfo/platform/kube
sed -i 's/docker.io/172.16.80.140/g' *
grep 172 *

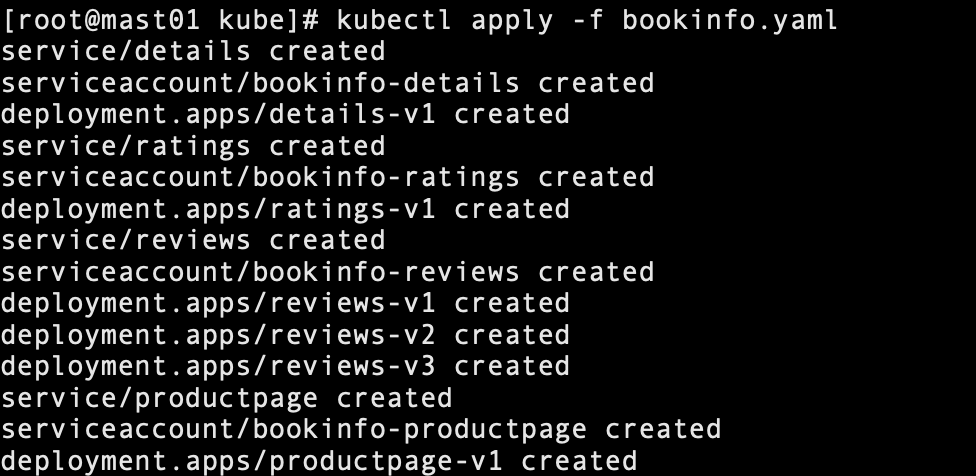

kubectl apply -f bookinfo.yaml
kubectl get pods

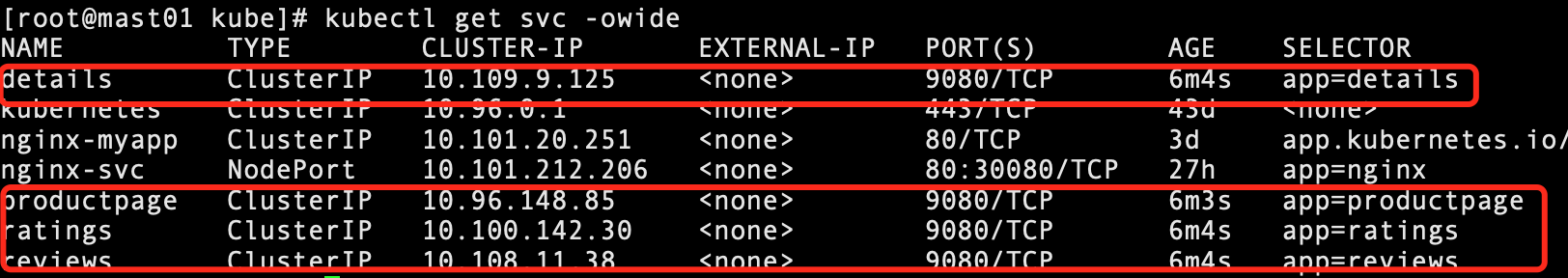

kubectl get svc

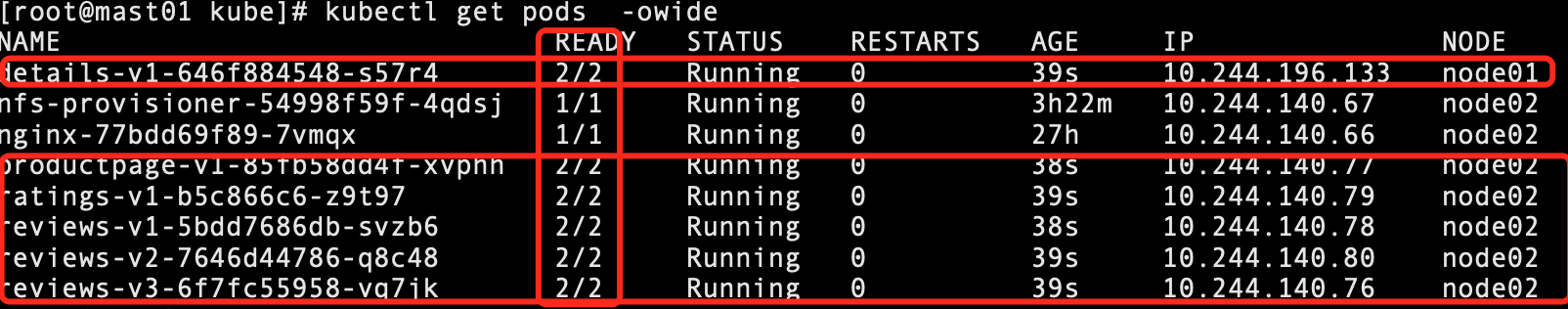

由上图可以看出,新生成的pod都有两个容器

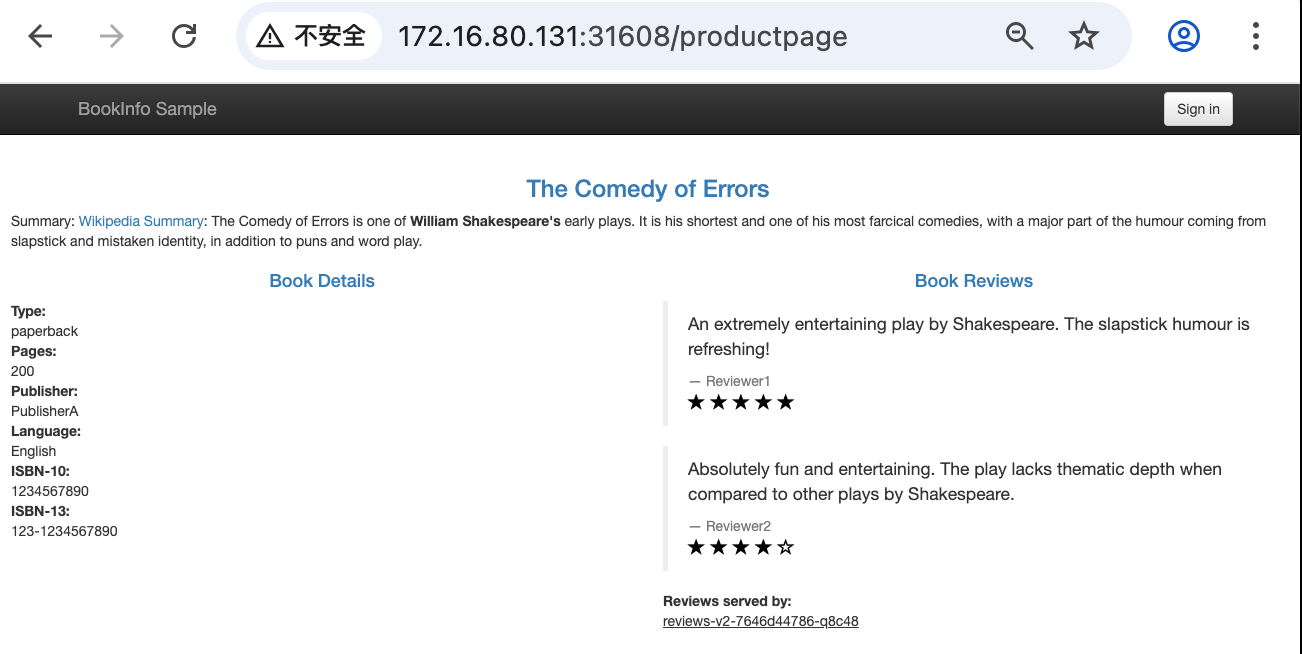

将svc productpage的type修改为NodePort,通过浏览器访问

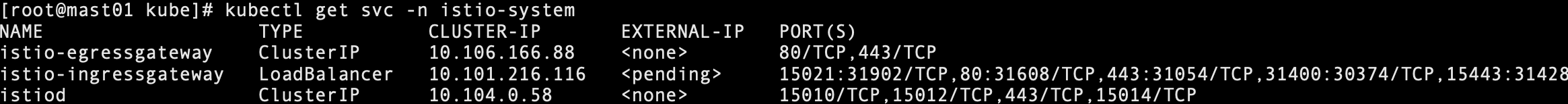

istio也创建了几个对应的svc

复制代码
kubectl get svc -n istio-system

这几个svc代理对应到istio的几个pod

创建网关和虚拟服务

复制代码
cd samples/bookinfo/networking

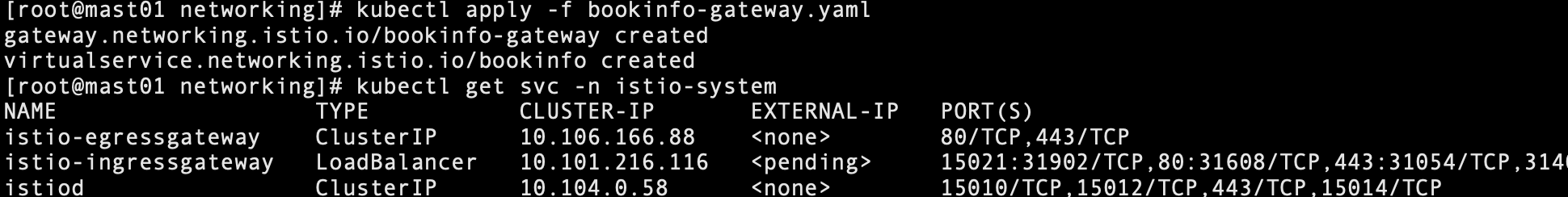

kubectl apply -f bookinfo-gateway.yaml
kubectl get svc -n istio-system

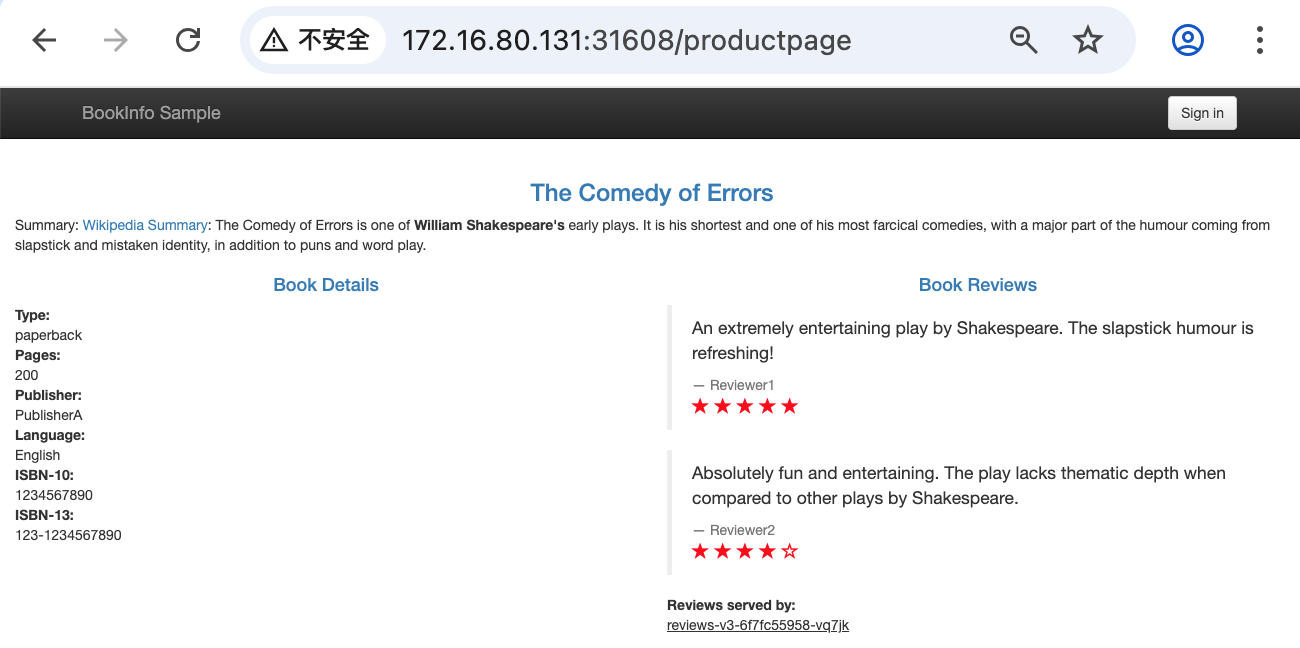

刷新页面
