卷（Volume）

Kubernetes 卷（Volume）为 Pod 中的容器提供了一种通过文件系统访问和共享数据的方式。数据共享可以发生在容器内不同本地进程之间，或在不同容器之间，或在多个 Pod 之间。

常见的 `Volume` 类型：

emptyDir

emptyDir：一个临时的目录，Pod 存在时有效。Pod 删除时目录会消失。

对于定义了 emptyDir 卷的 Pod，在 Pod 被指派到某节点时此卷会被创建。就像其名称所表示的那样，emptyDir 卷最初是空的。尽管 Pod 中的容器挂载 emptyDir 卷的路径可能相同也可能不同，但这些容器都可以读写 emptyDir 卷中相同的文件。 当 Pod 因为某些原因被从节点上删除时，emptyDir 卷中的数据也会被永久删除。

⚠️注意：由于emptyDir 生命周期关联Pod，所以当 Pod 被删除时，Pod 中的 Volume 也会被删除，数据不会被持久化。

✅提示：容器崩溃并不会导致 Pod 被从节点上移除，因此容器崩溃期间卷中的数据是安全的（Pod崩溃的话卷依然不会被保留）。

由于emptyDir的卷只能在本Pod中的容器使用，并且不能直接挂载外部资源，所以就不演示了。

hostPath

hostPath：将宿主机上的目录挂载到 Pod 中。适用于特定节点的存储。

hostPath 卷能将主机节点文件系统上的文件或目录挂载到你的 Pod 中。虽然这不是大多数 Pod 需要的，但是它为一些应用提供了强大的逃生舱。(注意，只能挂载Pod所在节点上的资源，这个卷用于本地存储)

无论 hostPath 卷是以只读还是读写方式挂载，使用时都需要小心，这是因为：
- 访问主机文件系统可能会暴露特权系统凭证（例如 kubelet 的凭证）或特权 API（例如容器运行时套接字），这些可以被用于容器逃逸或攻击集群的其他部分。
- 具有相同配置的 Pod（例如基于 PodTemplate 创建的 Pod）可能会由于节点上的文件不同而在不同节点上表现出不同的行为。
- hostPath 卷的用量不会被视为临时存储用量。你需要自己监控磁盘使用情况，因为过多的 hostPath 磁盘使用量会导致节点上的磁盘压力。

hostPath实验验证：

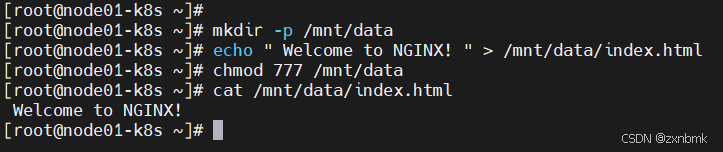

宿主机挂载资源/data目录并写入一个index.html文件
bash 复制代码
mkdir -p /mnt/data
echo " Welcome to NGINX! " > /mnt/data/index.html
chmod 777 /mnt/data
cat /mnt/data/index.html
Welcome to NGINX!
创建使用hostPath卷的pod并访问
yaml 复制代码
apiVersion: v1
kind: Pod
metadata:
name: nginx-hostpath-pod
spec:
containers:
  - name: nginx-container
    image: nginx
    volumeMounts:
    - mountPath: /usr/share/nginx/html  # nginx 的 Web 根目录
      name: hostpath-volume  # 卷的名称
  volumes:
  - name: hostpath-volume
    hostPath:
      path: /mnt/data  # 宿主机上挂载的目录路径
      type: Directory  # 类型为 Directory，指示这是一个目录

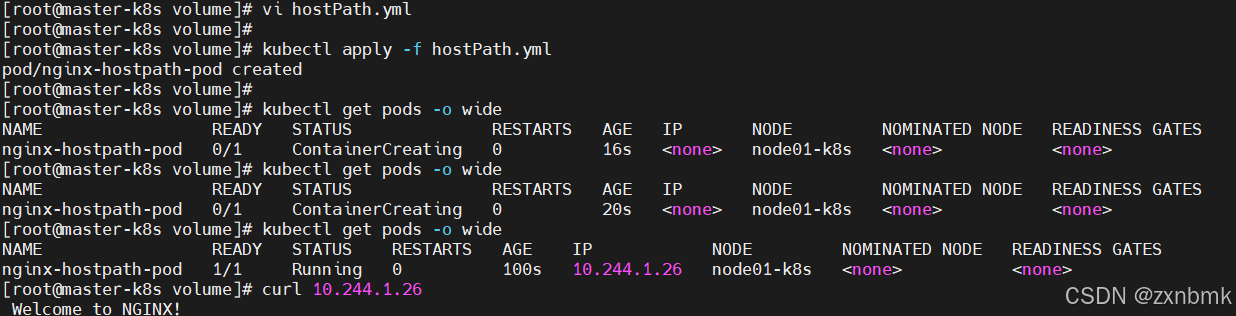

可以看见，curl后显示了 Welcome to NGINX!,也就是我们在宿主机资源写入的index.html,而不是显示nginx默认主页。

再次修改，验证是否成功挂载
ini 复制代码
写入"zxnbmk到此一游！"
再次访问服务，可以看见页面已经被修改，挂载是没有问题

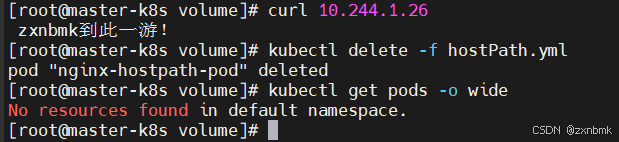

🎇 小知识：hostPath的挂载资源由于是在宿主机上，而不是在容器内部，所以删除Pod并不会将数据清除

可以发现，我们删除了Pod后，本地资源依然存在

NFS、iSCSI、Ceph

NFS、iSCSI、Ceph 等：将外部存储系统作为 Volume 挂载到 Pod 中。

这些类型的卷可以挂载外部存储系统的资源，比如nfs卷能将 NFS (网络文件系统) 挂载到你的 Pod 中。不像 emptyDir 那样会在删除 Pod 的同时也会被删除，nfs 卷的内容在删除 Pod 时会被保存，卷只是被卸载。这意味着 nfs 卷可以被预先填充数据，并且这些数据可以在 Pod 之间共享。

yaml 复制代码

apiVersion: v1
kind: Pod
metadata:
  name: test-pd
spec:
  containers:
  - name: test-container
    image: registry.k8s.io/test-webserver
    volumeMounts:
    - mountPath: /my-nfs-data  # 容器内挂载的路径，指定容器中 `/my-nfs-data` 路径为挂载点
      name: test-volume  # 与 volumes 部分的卷名称匹配，这里是 `test-volume`
  volumes:
  - name: test-volume  # 定义一个名为 `test-volume` 的卷
    nfs:
      server: my-nfs-server.example.com  # 指定 NFS 服务器的地址（实际的 NFS 服务器地址）
      path: /my-nfs-volume  # NFS 服务器上共享的目录路径
      readOnly: true  # 设置为只读，表示挂载的目录不能写入，只能读取

如上NFS卷的yaml示意，由于资源有限，只做yaml文件示例

持久卷（PV）

存储对于大多数的实际生产环境应用来说是非常重要的，我们常常需要统一和标准化存储资源管理，并且提供更多的功能和灵活性 ，PV 提供了 更强的存储资源管理能力 ，包括动态供应、跨节点共享、访问控制等功能，是 Kubernetes 持久化存储的标准化解决方案，而单独的卷管理复杂且不灵活(NFS,hostpath等)，考虑到这个问题，我们的Kubernetes 拥有成熟且功能丰富的存储子系统，称为持久化卷子系统（Persistent Volume Subsystem）。

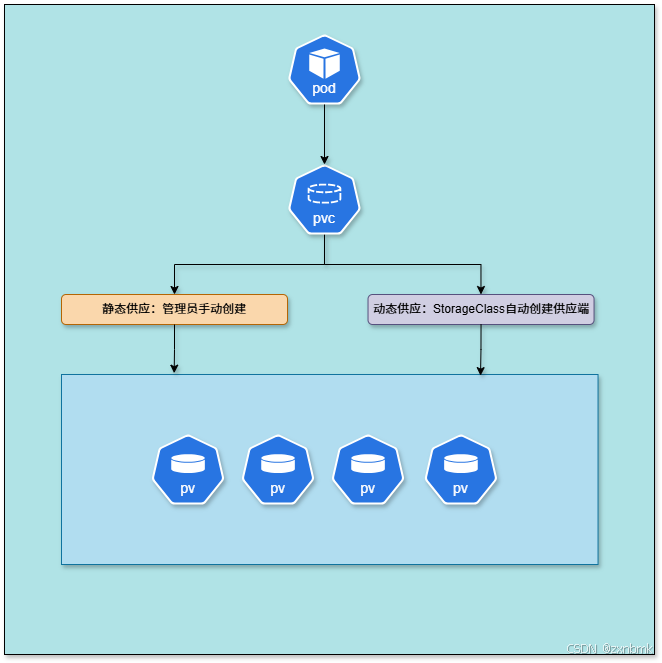

🎯🎯🎯说人话就是，持久卷（PV） 的核心意义就是将前面提到的普通卷（如 hostPath、NFS 等支持持久性的卷）通过 PVC 进行持久化和标准化管理，或者使用存储类（Storage Class）来动态制备，这样用户和集群管理员就不需要再手动管理底层存储，Kubernetes 会根据 PVC 的需求自动绑定合适的 PV，实现 存储资源的自动化和灵活化管理。

pv结构

yaml 复制代码

apiVersion: v1
kind: PersistentVolume
metadata:
  name: static-pv-hostpath
  labels:
    type: local-pv  # pv的标签，用于被绑定或者被筛选
spec:
  capacity:  # 定义存储能力
    storage: 10Gi  # 存储容量
  accessModes:
    - ReadWriteOnce  # 访问模式：单节点读写
  persistentVolumeReclaimPolicy: Retain  # 回收策略：保留
  hostPath:  # 卷类型为hostPath
    path: "/mnt/data"  # 主机上的目录路径
    type: DirectoryOrCreate  # 目录不存在则创建

可以看到上面是一个hostPath类型的pv卷，一个pv拥有的属性如下：

存储容量：storage字段，拥有Mi和Gi两个单位
访问模式：
- ReadWriteOnce卷可以被一个节点以读写方式挂载。 ReadWriteOnce 访问模式仍然可以在同一节点上运行的多个 Pod 访问（读取或写入）该卷。对于单个 Pod 的访问，请参考 ReadWriteOncePod 访问模式。
- ReadOnlyMany卷可以被多个节点以只读方式挂载。
- ReadWriteMany卷可以被多个节点以读写方式挂载。
- ReadWriteOncePod卷可以被单个 Pod 以读写方式挂载。如果你想确保整个集群中只有一个 Pod 可以读取或写入该 PVC，请使用 ReadWriteOncePod 访问模式。
回收策略：
- Retain 保留：删除PVC不会同步删除PV，等管理员手动去处理PV里的数据。NFS、HostPath都支持该项
- Delete 删除：删除PVC同步删除PV。NFS、HostPath都不支持该项
- Recycle 回收：删除PVC同步删除PV且重回可用状态。K8s V1.9后该回收策略标记为过时
卷类型（类型较多，暂不一一展示）
- csi - 容器存储接口（CSI）
- fc - Fibre Channel（FC）存储
- hostPath - HostPath 卷（仅供单节点测试使用；不适用于多节点集群；请尝试使用 local 卷作为替代）
- iscsi - iSCSI（IP 上的 SCSI）存储
- local - 节点上挂载的本地存储设备
- nfs - 网络文件系统（NFS）存储
以下的持久卷已被弃用但仍然可用。如果你使用除 flexVolume、cephfs 和 rbd 之外的卷类型，请安装相应的 CSI 驱动程序。
- awsElasticBlockStore - AWS Elastic 块存储（EBS）（从 v1.23 开始默认启用迁移）
- azureDisk - Azure 磁盘（从 v1.23 开始默认启用迁移）
- azureFile - Azure 文件（从 v1.24 开始默认启用迁移）
- cinder - Cinder（OpenStack 块存储）（从 v1.21 开始默认启用迁移）
- flexVolume - FlexVolume （从 v1.23 开始弃用，没有迁移计划，没有移除支持的计划）
- gcePersistentDisk - GCE 持久磁盘（从 v1.23 开始默认启用迁移）
- portworxVolume - Portworx 卷（从 v1.31 开始默认启用迁移）
- vsphereVolume - vSphere VMDK 卷（从 v1.25 开始默认启用迁移）
旧版本的 Kubernetes 仍支持这些"树内（In-Tree）"持久卷类型：
- cephfs （v1.31 之后不可用）
- flocker - Flocker 存储。（v1.25 之后不可用）
- glusterfs - GlusterFS 存储。（v1.26 之后不可用）
- photonPersistentDisk - Photon 控制器持久化盘（v1.15 之后不可用）
- quobyte - Quobyte 卷。（v1.25 之后不可用）
- rbd - Rados 块设备 (RBD) 卷（v1.31 之后不可用）
- scaleIO - ScaleIO 卷（v1.21 之后不可用）
- storageos - StorageOS 卷（v1.25 之后不可用）

工作原理

Kubernetes支持来自多种途径的多种类型的存储。例如iSCSI、SMB、NFS，以及对象存储等，都是不同类型的、部署在云上或自建数据中心的外部存储系统。不过，无论什么类型的存储，或来自哪里，在其对接到Kubernetes集群中后，都会被统称为卷（volume）。

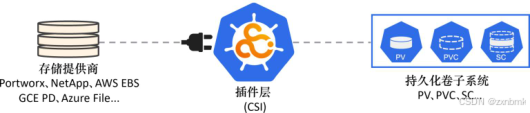

总体架构如上：存储提供商提供存储阵列，Kubernetes 的CSI提供统了一套接口开放标准，提供商就可以通过自己的插件接入集群，从而集群将这些存储资源抽象为PV卷在 Kubernetes 中进行使用。

持久化卷子系统

持久化卷子系统中的3个主要资源如下。

持久化卷（Persistent Volume，PV）。
持久化卷申请（Persistent Volume Claim，PVC）。
存储类（Storage Class，SC）。

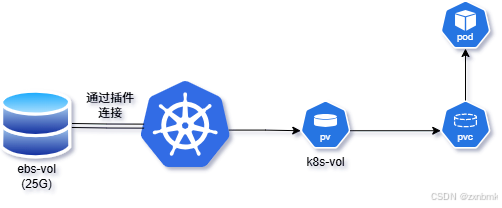

上图某存储管理员创建了名为ebs-vol的25GB的ebs物理卷，通过厂商的插件与Kubernetes连接，Kubernetes管理员也创建了一个名为k8s-vol的PV卷通过插件与真实的ebs卷建立连接(将外部存储映射到集群)，这时候Pod通过向PVC申请对PV的使用。

！！！小知识！！！

PV相当于外部存储的映射**（在定义时可以小于等于外部存储卷大小）**，一种表示外部存储的简单方式。

PVC 是Pod对存储资源的一个申请，主要包括存储空间申请、访问模式等。创建PV后，Pod就可以通过PVC向PV申请磁盘空间了。

SC可以在 PVC（Persistent Volume Claim）中指定所需的存储卷的特性从而自动创建PV，而无需直接操作 PV 对象。

⚠️注意：一个外部存储卷只能被一个PV使用。例如，一个50GB的外部卷不能分成两个25GB的Kubernetes PV来使用。

`关于容器存储接口（CSI）`

容器存储接口（The Container Storage Interface, CSI）是一个开源项目，定义了一套基于标准的接口，从而使存储能够以一种统一的方式被不同的容器编排工具使用。容器存储接口（CSI）为容器编排系统（如 Kubernetes）定义标准接口，以将任意存储系统暴露给它们的容器工作负载。

🔍**（所以存储厂商只需要按照接口编写驱动/插件即可让自家存储资源用于编排工具）**

PVC

前面已经解释pvc是Pod对存储资源的一个申请，主要包括存储空间申请、访问模式等。创建PV后，Pod就可以通过PVC向PV申请磁盘空间了。

pvc主要属性有：需要绑定的pv的访问模式，容量大小，被绑定的pv的标签

！！！特别注意！！！

这里pvc绑定的pv只要大于等于pvc需要的容量就可以匹配成功，并不一定非要一致，只要pv有足够能留提供pvc所需容量即可。

yaml 复制代码

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: static-pvc-example
  labels:
    type: local-pvc  # pvc的标签，用于被绑定或者被筛选
spec:
  accessModes:  # 开始定义需要绑定的pv的规格
    - ReadWriteOnce
  resources:
    requests:
      storage: 8Gi   # 实际上被绑定的pv只要满足大于等于10Gi就可以
  selector:
    matchLabels:
      type: local-pv  # 选中标签为type: local-pv的pv

可以发现pvc已经成功绑定上一节创建的pv

创建pod使用pv

yaml 复制代码

apiVersion: v1
kind: Pod
metadata:
  name: test-pvc-pod
  labels:
    app: test-app
spec:
  containers:
  - name: nginx-container
    image: nginx:alpine
    ports:
    - containerPort: 80
    volumeMounts:
    - name: data-volume  #引用的卷名称（必须与下面的 volumes 名称匹配），后面多个路径需要挂载就会通过这个名字来区分，所以这里需要你起个名字
      mountPath: /usr/share/nginx/html  # 容器内挂载点，原内容将被卷内容替换
  volumes:
  - name: data-volume   # 被引用的卷名称，与上面路径引用的名称对应
    persistentVolumeClaim:
      claimName: static-pvc-example   # 这里定义要使用的pvc的名字

由于pod被调度到node02上，我们用的是hostpath本地存储，所以根据我们pv的目录： path: "/mnt/data"我们需要在node02上创建改目录并创建一个index.html替换pod的index.html
bash 复制代码
[root@node02-k8s ~]# echo "这是pv卷" > /mnt/data/index.html
[root@node02-k8s ~]# cat /mnt/data/index.html

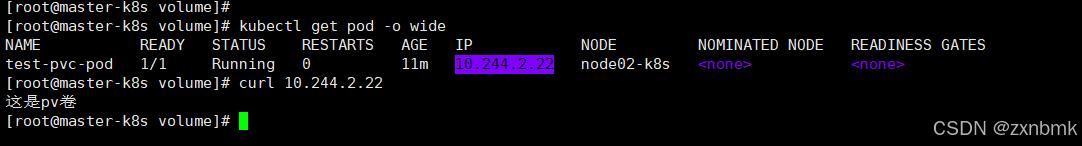

访问该pod，显示为刚刚的html内容

`小知识，多路径多卷挂载`

yaml 复制代码

apiVersion: v1
kind: Pod
metadata:
  name: multi-volume-pod
spec:
  containers:
  - name: app-container
    image: nginx:alpine
    volumeMounts:
    - name: html-volume      # 挂载第一个卷
      mountPath: /usr/share/nginx/html
    - name: config-volume    # 挂载第二个卷
      mountPath: /etc/nginx/conf.d
    - name: logs-volume      # 挂载第三个卷
      mountPath: /var/log/nginx
  volumes:
  # 卷1：HTML 内容 (PVC)
  - name: html-volume
    persistentVolumeClaim:
      claimName: html-pvc

  # 卷2：配置文件 (ConfigMap)
  - name: config-volume
    configMap:
      name: nginx-config

  # 卷3：日志存储 (emptyDir)
  - name: logs-volume
    emptyDir: {}

本ymal仅仅用于拓展知识了解多路径多卷挂载，暂不实机演示。

存储类（StorageClass）

上面我详细讲解了创建pvc绑定pv从而使用pv的资源，整个过程来说，如果有多个pod想要使用我们的pv，就要一直创建pv，显得很繁琐，所以，这里出现了存储类（StorageClass），他就是用来动态管理我们的pv的我们称为动态供应，而上一节我们手动创建pv的过程就属于静态供应具体如下图：

StorageClass与PV的关系就好比类与对象得关系，StorageClass相当于PV的模板

由于下面的实验需要用到NFS服务器，这里仅解释原理，不进行实机操作，操作将在未来纳入我的《linux实战》专栏

创建StorageClass对象

yaml 复制代码

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
    name: nfs-csi
    # StorageClass名称，在PVC中通过storageClassName引用

# 1. CSI Driver名称(要和CSI驱动部署时指定的名称保持一致)
provisioner: nfs.csi.k8s.io
# 这是最重要的字段，指定使用哪个CSI驱动来创建存储卷
# CSI (Container Storage Interface) 是K8s存储插件标准接口
# nfs.csi.k8s.io 是NFS的CSI驱动名称，需要先部署对应的CSI驱动

# 2. 存储参数 - 传递给CSI驱动的参数
parameters:
    # nfs-server的IP地址
    server: 192.168.26.33
    # 这是NFS服务器的地址，CSI驱动会连接这个服务器

    # nfs-server上的存储目录路径
    share: /root/nfs/data
    # NFS服务器上暴露的共享目录路径
    # CSI驱动会在这个目录下为每个PVC创建子目录

# 3. 回收策略(支持Delete和Retain, 默认Delete)
reclaimPolicy: Retain
# 当PVC被删除时，底层存储卷的处理方式：
# - Delete: 自动删除PV和底层存储（NFS通常不支持自动删除）
# - Retain: 保留PV和底层存储，需要手动清理（适合NFS）
# - Recycle: 已废弃，不推荐使用
# 这里设为Retain是因为NFS存储通常需要手动管理目录清理

# 4. 卷的绑定模式
volumeBindingMode: Immediate
# 控制PVC何时绑定到PV：
# - Immediate: PVC创建时立即绑定到PV（默认值）
# - WaitForFirstConsumer: 延迟绑定，直到Pod调度时再绑定
#   （适合有拓扑限制的存储，如本地存储）
# 这里用Immediate，因为NFS存储没有节点限制

# 5. 挂载选项 - 传递给mount命令的参数
mountOptions:
    - hard    # 硬挂载模式：服务器异常时客户端会持续重试，直到服务器恢复
              # 软挂载(soft)会在超时后放弃，可能导致数据不一致
    - nfsvers=4.1  # 指定NFS协议版本，4.1支持更多特性
    - nolock    # 禁用文件锁，提高性能（适合只读或单写场景）
    # 其他可用选项：
    # - rw/ro: 读写/只读模式
    # - tcp/udp: 传输协议
    # - timeo=<value>: 超时时间（十分之一秒）
    # - retrans=<value>: 重试次数

# 6. 允许动态扩容，默认false
allowVolumeExpansion: true
# 控制是否允许PVC创建后扩容：
# - true: PVC可以编辑spec.resources.requests.storage字段来扩容
# - false: PVC创建后不能修改容量
# 注意：这里设为true，但NFS本身可能不支持动态扩容
# 实际效果取决于CSI驱动和底层存储系统的支持

# 其他重要字段（未在此示例中使用）：

# 可选的字段：
# allowedTopologies: []  # 存储可用的拓扑区域
# mountOptions: []       # 挂载选项（已使用）
# parameters: {}         # 驱动特定参数（已使用）
# provisioner: string    # 驱动名称（已使用）
# reclaimPolicy: string  # 回收策略（已使用）
# volumeBindingMode: string  # 绑定模式（已使用）
# allowVolumeExpansion: boolean  # 扩容支持（已使用）

这里要非常注意volumeBindingMode的值，Immediate和WaitForFirstConsumer决定了是否要等待Pod成功调度后再自动创建PV

创建PVC

yaml 复制代码

# PVC引用StorageClass
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: nfs-pvc
spec:
  storageClassName: nfs-csi  # 引用上面的StorageClass
  accessModes:
    - ReadWriteMany  # NFS支持多节点读写
  resources:
    requests:
      storage: 10Gi

# Pod使用PVC
apiVersion: v1
kind: Pod
metadata:
  name: nginx-pod
spec:
  containers:
  - name: nginx
    image: nginx
    volumeMounts:
    - name: data
      mountPath: /data
  volumes:
  - name: data
    persistentVolumeClaim:
      claimName: nfs-pvc

由于我们volumeBindingMode的值为Immediate，所以当我们创建PVC后，对应的PV就会在同时创建并被PVC绑定

🎀至此，实验完成，存储章节梗概版本暂时完结，K8s入门篇章已过大半，后续将会开通K8s详解，以更深层次的理解来研究。
