[CH32] RISC-V汇编指令解释

1、原因

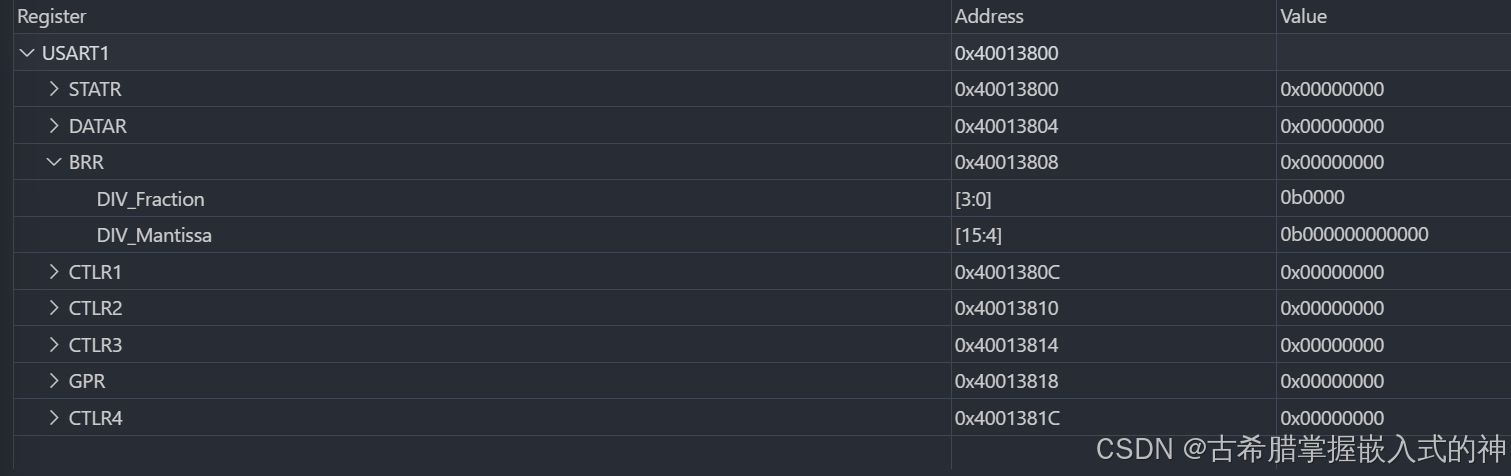

发现串口初始化了,但是debug的时候串口外设寄存器值都是0

2、RISC-V汇编指令解释

指令含义

加载 / 存储指令

指令 功能描述
lw (Load Word) 从内存加载一个字 (32 位) 到寄存器
lb (Load Byte) 从内存加载一个字节 (8 位) 到寄存器,符号扩展
lbu (Load Byte Unsigned) 从内存加载一个无符号字节到寄存器
lh (Load Half) 从内存加载一个半字 (16 位) 到寄存器,符号扩展
lhu (Load Half Unsigned) 从内存加载一个无符号半字到寄存器
sw (Store Word) 将寄存器中的字 (32 位) 存储到内存
sb (Store Byte) 将寄存器中的字节 (8 位) 存储到内存
sh (Store Half) 将寄存器中的半字 (16 位) 存储到内存

算术指令

指令 功能描述
add 两个寄存器相加
addi 寄存器与立即数相加
sub 两个寄存器相减
mul 两个寄存器相乘
div 两个寄存器相除

逻辑指令

指令 功能描述
and 两个寄存器按位与
andi 寄存器与立即数按位与
or 两个寄存器按位或
ori 寄存器与立即数按位或
xor 两个寄存器按位异或
xori 寄存器与立即数按位异或
sll 逻辑左移
srl 逻辑右移
sra 算术右移

分支 / 跳转指令

指令 功能描述
beq 相等时分支
bne 不相等时分支
blt 小于时分支
bge 大于等于时分支
bltu 无符号小于时分支
bgeu 无符号大于等于时分支
jal 跳转并链接 (保存返回地址)
jalr 寄存器跳转并链接

其他常用指令

指令 功能描述
lui (Load Upper Immediate) 加载立即数到寄存器高位
auipc (Add Upper Immediate to PC) 将立即数加到 PC 上
li (Load Immediate) 伪指令,加载立即数到寄存器
mv (Move) 伪指令,寄存器间移动
nop (No Operation) 无操作
ret 函数返回,实际是 jalr x0, 0 (x1) 的伪指令

系统指令

指令 功能描述
ecall 环境调用
ebreak 环境断点
fence 内存和 I/O 同步屏障
csrr 读控制状态寄存器
csrw 写控制状态寄存器

3、实际代码解释

复制代码
0x0000023a       lui     a5,0x40014        # 加载0x40014到a5高位,形成0x40014000
0x0000023e       lhu     a4,-2040(a5)      # 从地址0x40013808(0x40014000-0x7F8)读取半字到a4
0x00000242       lui     a2,0x4            # 加载0x4到a2高位,形成0x4000(未使用)
0x00000244       lui     a0,0x2            # 加载0x2到a0高位,形成0x2000(未使用)
0x00000246       ori     a4,a4,15          # a4 = a4 | 0xF,执行按位或操作
0x0000024a       sh      a4,-2040(a5)      # 将修改后的a4写回地址0x40013808

寄存器说明

  • a0 - a7:在 RISC - V 架构里,这些属于参数寄存器(argument registers),主要在函数调用时用于传递参数。
  • a4、a5:在这段代码中当作临时寄存器使用,用于存储计算过程中的中间结果。
  • a2:此寄存器被加载了数值,但在这段代码里并未使用,推测可能是编译器生成的冗余代码。

地址和指令解释

0x0000023a lui a5,0x40014
  • 指令地址:0x0000023a 为该指令在程序中的地址,也就是程序计数器的值。
  • 指令操作:"lui a5,0x40014" 指令会把立即数 0x40014 加载到 a5 寄存器的高 20 位,同时将低 12 位清零。
  • 操作结果:a5 寄存器的值变为 0x40014000。
0x0000023e lhu a4,-2040(a5)
  • 指令地址:0x0000023e 是该指令的地址。
  • 指令操作:"lhu a4,-2040 (a5)" 指令会从地址 (a5 - 2040) 处加载一个无符号半字(16 位)到 a4 寄存器。
  • 地址计算:经过计算,0x40014000 - 0x7F8 = 0x40013808,这个地址对应的是 USART1->BRR。
  • 操作结果:a4 寄存器的值为内存地址 0x40013808 处的 16 位值。
0x00000242 lui a2,0x4
  • 指令地址:0x00000242 是该指令的地址。
  • 指令操作:"lui a2,0x4" 指令会把 0x4 加载到 a2 寄存器的高 20 位。
  • 操作结果:a2 寄存器的值变为 0x4000,不过在这段代码中该值未被使用。
0x00000244 lui a0,0x2
  • 指令地址:0x00000244 是该指令的地址。
  • 指令操作:"lui a0,0x2" 指令会把 0x2 加载到 a0 寄存器的高 20 位。
  • 操作结果:a0 寄存器的值变为 0x2000,在这段代码中此值未被使用。
0x00000246 ori a4,a4,15
  • 指令地址:0x00000246 是该指令的地址。
  • 指令操作:"ori a4,a4,15" 指令会将 a4 寄存器的值与立即数 15(即 0xF)进行按位或操作。
  • 操作结果:a4 寄存器的值更新为 a4 | 0xF,也就是将 a4 寄存器的低 4 位设置为 1。
0x0000024a sh a4,-2040(a5)
  • 指令地址:0x0000024a 是该指令的地址。
  • 指令操作:"sh a4,-2040 (a5)" 指令会把 a4 寄存器中的半字(16 位)存储到地址 (a5 - 2040) 处。
  • 地址计算:同样,0x40014000 - 0x7F8 = 0x40013808。
  • 操作结果:内存地址 0x40013808 处的值被更新为 a4 寄存器的值,即将修改后的值写回到 USART1->BRR。
