OpenHarmony子系统开发 - DFX(一)

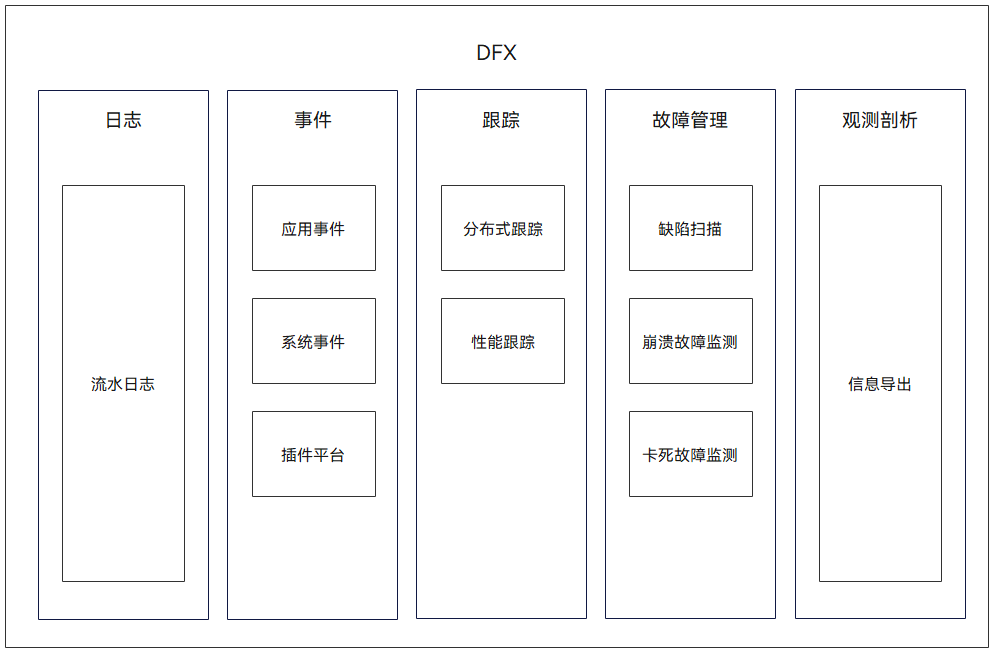

一、DFX概述
简介
在OpenHarmony中,DFX(Design for X)是为了提升质量属性的软件设计,目前包含的内容主要有:DFR(Design for Reliability,可靠性)和DFT(Design for Testability,可测试性)特性。
提供以下功能:
-
HiLog流水日志,标准系统类设备(参考内存≥128MB)适用、HiLog_Lite轻量流水日志,轻量系统类设备(参考内存≥128KiB),小型系统类设备(参考内存≥1MiB)适用。
-
HiTraceChain分布式跟踪,标准系统类设备(参考内存≥128MiB)适用。
-
HiTraceMeter性能跟踪,标准系统类设备(参考内存≥128MiB)适用。
-
HiCollie卡死故障检测,标准系统类设备(参考内存≥128MiB)适用。
-
HiSysEvent系统事件埋点,标准系统类设备(参考内存≥128MiB)适用。
-
HiDumper信息导出,标准系统类设备(参考内存≥128MB)适用。
-
Faultlogger崩溃故障检测,标准系统类设备(参考内存≥128MB)适用。
-
Hiview插件平台,标准系统类设备(参考内存≥128MB)适用。
-
HiAppEvent应用事件及HiChecker缺陷扫描仅供应用开发者使用。

基本概念
流水日志:
流水日志是系统运行过程中产生的一些日志信息,用于开发人员了解系统或应用运行过程、状态。
分布式跟踪:
在一个分布式系统中,一次业务的发起往往会涉及多个软件模块,通过进程内、进程间、设备间的通信接口进行控制和数据传递,为了便于开发人员对这类复杂流程的理解和问题跟踪定界,DFX提供了一个分布式跟踪框架。
线程卡死故障:
线程在运行过程中,如果进入死循环,或者陷入内核态(Uninterruptable Sleep、Traced、Zombie等状态,或者其他同步等待状态),将无法响应正常的业务请求,且无法自己实现故障的感知和恢复。检测和定位这类故障需要通过一个简单的watchdog机制,在易于发生卡死的流程中插入检测点,在发生卡死故障的时候,进行故障恢复和日志采集。
埋点:
是在程序关键处理流程中加入一些代码,采集程序运行过程中信息的一种技术,用于支持分析产品的使用情况。
系统事件:
是OpenHarmony系统某种状态产生的一种标识,通过定义各种事件用于分析系统的状态变化情况。
二、HiLog开发指导
概述
HiLog是OpenHarmony日志系统,提供给系统框架、服务、以及应用打印日志,记录用户操作、系统运行状态等。
本章节内容对标准系统类设备(参考内存≥128MiB)适用。
接口说明
表1 C++、C的函数接口
C++ | C | |
---|---|---|
类 | 方法 | 方法/宏 |
HiLog | int Debug(const HiLogLabel &label, const char *fmt, ...) | HILOG_DEBUG(type, ...) |
int Info(const HiLogLabel &label, const char *fmt, ...) | HILOG_INFO(type, ...) | |
int Warn(const HiLogLabel &label, const char *fmt, ...) | HILOG_WARN(type, ...) | |
int Error(const HiLogLabel &label, const char *fmt, ...) | HILOG_ERROR(type, ...) | |
int Fatal(const HiLogLabel &label, const char *fmt, ...) | HILOG_FATAL(type, ...) | |
NA | int HiLogPrint(LogType type, LogLevel level, unsigned int domain, const char *tag, const char *fmt, ...) | |
boolean IsLoggable(unsigned int domain, const char *tag, LogLevel level) | bool HiLogIsLoggable(unsigned int domain, const char *tag, LogLevel level) | |
HiLogLabel | struct HiLogLabel | LOG_DOMAIN LOG_TAG |
表2 C++接口说明函数参数和功能
类 | 方法 | 描述 |
---|---|---|
HiLog | int Debug(const HiLogLabel &label, const char *fmt, ...) | 功能:输出 debug 级别日志。 输入参数: - label:用于标识输出日志的类型、业务领域、TAG。 - format:常量格式字符串,包含参数类型、隐私标识。未加隐私标识的缺省为隐私参数。 - fmt:格式化变参描述字符串。 输出参数:无。 返回值:大于等于0,成功;小于0,失败。 |
int Info(const HiLogLabel &label, const char *fmt, ...) | 功能:输出 info 级别日志。 参数说明同 Debug 接口。 | |
int Warn(const HiLogLabel &label, const char *fmt, ...) | 功能:输出 warn 级别日志。 参数说明同 Debug 接口。 | |
int Error(const HiLogLabel &label, const char *fmt, ...) | 功能:输出 error 级别日志。 参数说明同 Debug 接口。 | |
int Fatal(const HiLogLabel &label, const char *fmt, ...) | 功能:输出 fatal 级别日志。 参数说明同 Debug 接口。 | |
boolean IsLoggable(unsigned int domain, const char *tag, LogLevel level) | 功能:检查指定业务领域、TAG、级别的日志是否可以打印。 输入参数: - domain:指定日志业务领域。 - tag: 指定日志TAG。 - level: 指定日志level。 输出参数:无。 返回值:如果指定domain、tag、level日志可以打印则返回true;否则返回false。 | |
HiLogLabel | struct HiLogLabel | 功能:初始化日志标签参数。 成员参数: - type: 指定日志type。 - domain:指定日志业务领域。 - tag: 指定日志TAG。 |
开发实例
C使用示例
-
在.c源文件中,包含hilog头文件:
#include "hilog/log.h"
定义domain、tag:
#undef LOG_DOMAIN #undef LOG_TAG #define LOG_DOMAIN 0xD003200 // 标识业务领域,范围0xD000000~0xD0FFFFF #define LOG_TAG "MY_TAG"
打印日志:
HILOG_INFO(LOG_CORE, "Failed to visit %{private}s, reason:%{public}d.", url, errno);
-
编译设置,在BUILD.gn里增加子系统SDK依赖:
external_deps = [ "hilog:libhilog" ]
C++使用示例
-
在.h类定义头文件中,包含hilog头文件:
#include "hilog/log.h"
如果类头文件中需要日志打印,在头文件中类定义起始处 定义 LABEL:
class MyClass { static constexpr OHOS::HiviewDFX::HiLogLabel LABEL = {LOG_CORE, 0xD003200, "MY_TAG"}; ...... }
如果类头文件中没有日志打印,在类实现文件中 定义 LABEL:
using namespace OHOS::HiviewDFX; static constexpr HiLogLabel LABEL = {LOG_CORE, 0xD003200, "MY_TAG"};
打印日志:
HiLog::Info(LABEL, "Failed to visit %{private}s, reason:%{public}d.", url, errno);
-
编译设置,在BUILD.gn里增加子系统SDK依赖:
external_deps = [ "hiviewdfx:libhilog" ]
